Плюсы и минусы полов по грунту в ленточном фундаменте + подробное устройство конструкции

Рекомендации по бетонированию

Чистовой слой бетонной стяжки

Для заливки стяжки готовится опалубка. Чтобы плавающая стяжка располагалась на определенном расстоянии от стен, ее обязательно выравнивают строительным уровнем. Для удобства удаления опалубки дерево можно предварительно обработать маслом.

Во избежание появления мостиков холода заливку раствора производят в один этап, чтобы получилась монолитная стяжка без швов. Работать следует максимально быстро, чтобы бетон не успел схватиться.

Его пропорции при замешивании напрямую зависят от марки цемента (см. таблицу). Для того, чтобы цемент и песок распределились в растворе равномерно, следует вначале тщательно смешать сухие компоненты, а лишь затем добавлять жидкость.

Таблица соотношения цемента, песка и щебня

Замес раствора в больших количествах без использования бетономешалки в этом случае просто нереален. При ее отсутствии лучше приобрести уже готовый раствор, замешанный механизированным способом, у проверенного производителя. Для заливки подбетонки желательно использования цемента марки не ниже М200-300, не дающего трещин при застывании.

Работы начинают с дальнего угла. Для удаления пустот используют вибратор. Разравнивают бетон с помощью специального строительного инструмента в виде длинной металлической рейки – правила. После заполнения всех участков между маяками их аккуратно вынимают и заливают бетон в образовавшиеся отверстия. Для того, чтобы раствор просыхал равномерно, поверхность закрывают пленкой и оставляют для просушивания. В первую неделю бетон следует периодически смачивать водой. Окончательно набирает прочность он не менее месяца. Все работы, начатые раньше этого времени, могут привести к ослаблению прочности бетона.

Добиться идеального ровного пола можно, используя самовыравнивающую смесь. Ее заливают поверх чернового бетонного слоя только после полного высыхания.

Пристройка к дому: пошаговое описание этапов строительства своими руками. Перечень подходящих материалов с их описанием (85+ Фото & Видео) +Отзывы

Сухая стяжка

Технология изготовления сухой стяжки проще. Этот метод даёт возможность получить результат быстрее, чем при заливке мокрых смесей. В качестве подложки под чистовой уровень используют керамзит.

Засыпка из керамзита Источник a.d-cd.net

Устройство пола по грунту начинается с засыпки песчаной подушки и заливки черновой стяжки. После того, как бетонный слой застынет и приобретёт необходимую прочность, приступают к следующим этапам работ:

1. Гидроизоляционную плёнку укладывают стандартным методом. Полосы материи укладывают рядами внахлёст. Одно полотно заходит на другое на 10-13 см. Боковые срезы плёнки закрывают клеящим строительным скотчем. Края полотен по всему периметру поднимают на стену. Высота подъёма соответствует толщине сухой стяжки.
2. Чтобы создать ровную горизонтальную плоскость пола, используют штукатурные профили. Маяки устанавливают по периметру помещения. Их высоту определяют с помощью строительного уровня.
3. Создают подушку из керамзита. Сыпучий материал утрамбовывают, выравнивают по маякам.
4. Слой керамзита накрывают доступным строительным материалом (шпунтованным гипсокартоном, фанерой).
5. Плиты накрывают чистовым отделочным материалом.

Вы увидите в этом видео, как получить ровные полы за один день:

СНиП: информация для застройщика

Устройство пола по линии грунта будет эффективным, если придерживаться рекомендаций СНиП 29.13330 от 2011 года. В документе указан ряд условий, при которых технология будет оправдана:

1. Проведение гидроизоляционных работ. Оптимальный материал – экструдированный пенополистирол, размещенный под подошвой постройки. Вспененные плиты способствуют сохранению геотермального тепла.
2. Выбор оптимальной толщины слоев. Необходимость создания конструкции, ее толщина зависят от уровня подпочвенной влаги, нагрузки строения и возможности обогрева. При УГВ меньше 2 м песочную подсыпку не используют, а черновую стяжку заменяют проливкой щебня. Нагрузки более 0,2 т/ 1 м2 предусматривают армирование проволокой 4 мм в диаметре.
3. Наличие дренажной системы. Прокладка дрен требуется при высоком уровне грунтовых вод. В частном строительстве для отвода паводковой, грунтовой или талой воды используют ливневку.
4. Обратная засыпка нерудными сыпучими материалами (20 см песка и столько же щебня) с последующей утрамбовкой предотвратит проседание фундамента.
5. Укладка геотекстильной ткани актуальна только при обустройстве фильтрующих коммуникаций или дренажа. В противном случае грунт не уплотнится, нарушив прочность фундамента.

Технология ленточного основания – оптимальна для дачного строительства. Она минимизирует расходы на выполнение каждого слоя пирога, увеличивает сроки эксплуатации дома, ремонтопригодна и надежна.

Полиэтиленовая пленка вместо паро- гидроизоляции

Слой гидроизоляции служит для защиты стяжки от подсоса влаги из грунта, но одной гидроизоляции недостаточно. При плюсовой температуре в доме влага из почвы начинает испаряться, превращаясь в пар. Поднимаясь по конструкции, пар конденсируется внутри «пирога» пола, это может привести к разрушению армирующих элементов. Для этой цели используют именно паро- гидроизоляцию. Иногда в качестве более дешевого аналога используют полиэтиленовую пленку.

Еще одной задачей пароизоляции в полах по грунту является защита от поступления на нижние этажи здания радона. Это радиоактивный газ, который выделяется при распаде урана и тория. Распространение радона характерно для отдельных регионов, подробнее проблему радона мы разбирали в отдельной https://www.sdvor.com/articles/ugroza-radona-na-polakh-po-gruntu-pravda-ili-mif/

Такая пленка часто применяется в стяжках, которые делают на перекрытиях и в этом случае такой пароизоляции оказывается достаточно, но не в случае с полами по грунту. Главные недостатки пленки состоят в там, что она недостаточно плотно прилегает к основанию, на ее поверхности образуются складки и пузыри с воздухом, добиться равномерной укладки сложно. К тому же пленку легко повредить в процессе монтажа последующих слоев, в результате этого герметичность изоляционного слоя будет нарушена.

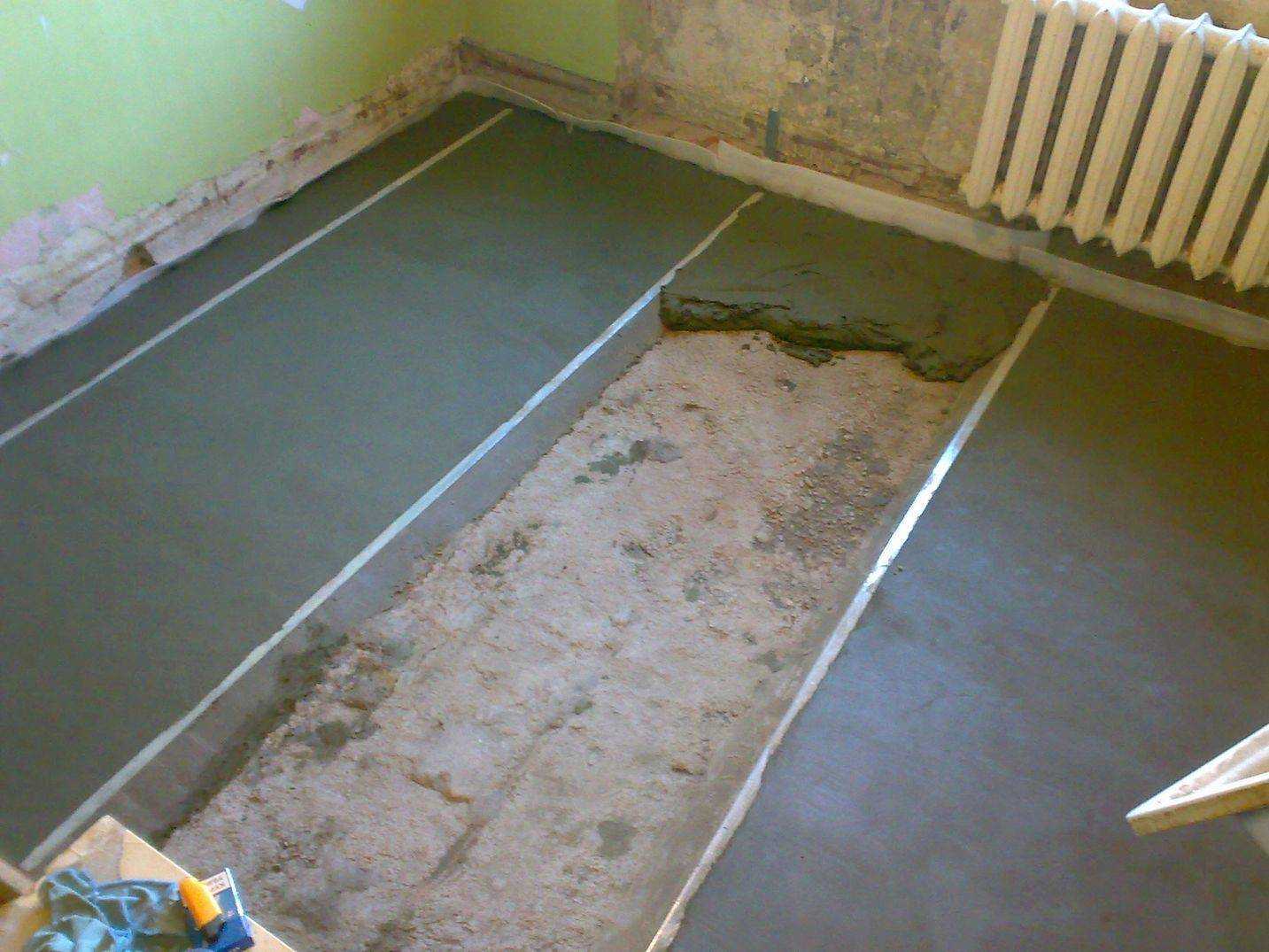

Установка опалубки и направляющих

Для облегчения заливки бетона и выдержки «нулевого» уровня следует выполнить укладку направляющих. Для этого нужно произвести разметку помещения, отделив направляющими помещение на отрезки шириной до 2 метров

Как правило, роль направляющих выполняют деревянные брусья либо доски, важно добиться такого положения, при котором бы высота брусьев находилась на одном уровне с «нулевой» отметкой. Направляющие следует зафиксировать, лучше всего это сделать с помощью густого песчано-цементного раствора. Опалубка должна быть размещена между направляющими

В результате установки образуются своего рода «карты», которые будут залиты бетоном. Установка опалубки значительно упрощает не только процесс самой заливки, но и возможность контролировать «нулевой» уровень. Для устройства опалубки лучше всего использовать доски либо влагостойкую фанеру

Опалубка должна быть размещена между направляющими. В результате установки образуются своего рода «карты», которые будут залиты бетоном. Установка опалубки значительно упрощает не только процесс самой заливки, но и возможность контролировать «нулевой» уровень. Для устройства опалубки лучше всего использовать доски либо влагостойкую фанеру.

Важно уделить особое внимание установке по уровню опалубки и направляющих, для получения ровной поверхности они должны находиться в одной горизонтальной плоскости. После застывания раствора направляющие и опалубка должны быть сняты. Проведение работ по демонтажу облегчится, если перед установкой выполнить обработку специальным маслом

Проведение работ по демонтажу облегчится, если перед установкой выполнить обработку специальным маслом

Проведение работ по демонтажу облегчится, если перед установкой выполнить обработку специальным маслом.

Основной монтаж теплого пола

Перед началом укладки водяного пола в частном доме, по подготовленному грунту нужно слоями распределить крупный песок и щебенку. Глубина их залегания должна составлять около 30 сантиметров. Затем их нужно полить водой и тщательно утрамбовать. Таким образом, изготовив «подушку», можно будет перейти к следующим работам.

Гидроизоляционный слой

Чтобы устройство теплого пола прослужило достаточно долгое время, его нужно защитить от пагубного влияния воды и других жидкостей. Для этого необходимо на нижнем уровне порога уложить гидроизоляционный слой из толстого полиэтилена. Укладка не сложна и производится следующим способом:

1. Рулон разматывается по площади помещения.
2. Острым ножом удаляются лишние участки.
3. Гидроизоляционный материал укладывается внахлест.
4. Стыки полиэтилена проклеиваются строительным скотчем.

В качестве гидроизоляции можно использовать и другие, более практичные мембраны из полиэстера. Однако стоить они будут значительно выше.

Теплоизоляционный слой

Согласно инструкции, в пирог теплого пола, важно включить теплоизоляционный слой, который поможет защитить основание помещения от промерзания и утечки теплового потока. Да и теплоотражающая подложка будет направлять поток тепла внутрь здания, а не за его пределы. Таким образом, при использовании теплоизоляционного слоя, можно будет добиться не только равномерного тепла по всему полу, но и сэкономить до 20 % на электроэнергии

Таким образом, при использовании теплоизоляционного слоя, можно будет добиться не только равномерного тепла по всему полу, но и сэкономить до 20 % на электроэнергии

 Есть несколько видов теплоизоляционных материалов предназначенных для водяного теплого пола, такие как: чистый пенополистирол, экструдированный материал и пенополистирол с алюминиевым покрытием. Каждый вид, имеет свою технику укладки, которая указана в прилагающей инструкции

Таким образом, при использовании теплоизоляционного слоя, можно будет добиться не только равномерного тепла по всему полу, но и сэкономить до 20 % на электроэнергии.  Есть несколько видов теплоизоляционных материалов предназначенных для водяного теплого пола, такие как: чистый пенополистирол, экструдированный материал и пенополистирол с алюминиевым покрытием. Каждый вид, имеет свою технику укладки, которая указана в прилагающей инструкции.

Заливка бетонного слоя

Для высококачественной прочности теплых полов по грунту с водяной системой, порог пола должен включать армированный бетонный слой, поскольку он будет служить защитой конструкции от дальнейших нагрузок. Перед заливкой нужно будет при помощи реек разделить основание помещения на участки, с шагом в 1 метр, что позволит упростить процесс работы, выполняя его поочередно. Далее укладывается армированная сетка и заливается раствор. По мере его высыхания, рейки необходимо вытащить из бетона, а углубления от швов заполнить раствором. Для того, чтобы в будущем бетон не трескался и не деформировал стены, по периметру помещения нужно проклеить демпферную ленту.

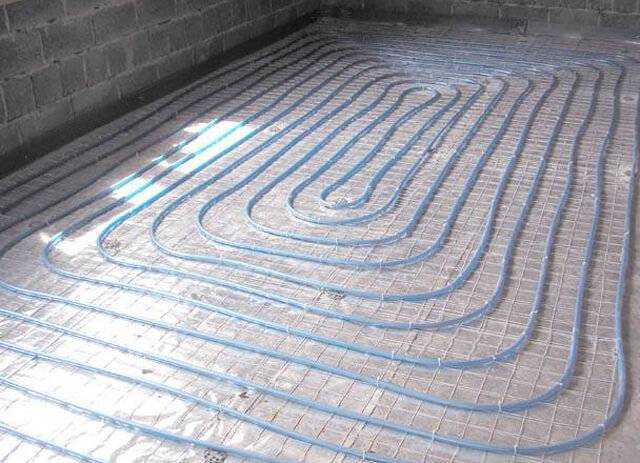

Укладка обогревающего контура

Убедившись, что бетонная стяжка полностью высохла, переходят к укладке труб. Выбор теплоносителей, исходит из желания самих пользователей. Однако, по мнению специалистов, металлопластиковые трубы более надежны и легки при монтаже. Укладка контуров производится следующими способами:

• улитка;
• змейка;
• комбинированный.

В не зависимости от видов укладки, ветви труб должны оканчиваться в коллекторном шкафу. А так же при их монтаже, должны быть соблюдены следующие правила:

1. Контур должен изготавливаться без стыков, из сплошной трубы.
2. В не зависимости от шага, длинна теплоносителя, не должна превышать более 200 метров.
3. Шаг должен зависеть от диаметра трубы.
4. При укладке не допускается растяжение труб.

А также в процессе монтажа, нельзя наступать на теплоносители, тем самым подвергая их деформации.

Выполнив укладку труб, необходимо провести их опрессовку.

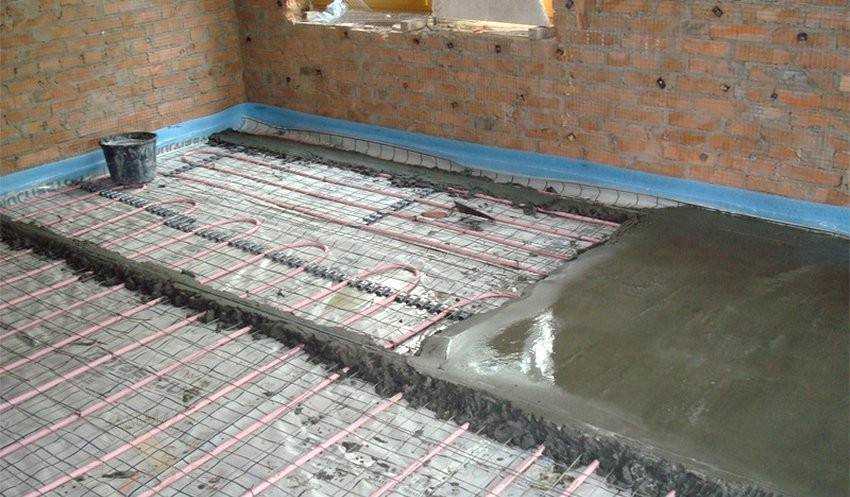

Заливка стяжки

Проверив функциональность работы водяного пола по грунту, переходят к его фиксации при помощи стяжки. Для этого необходимо приготовить раствор из мелкого песка и цемента, в соотношении 3 : 1. Для прочности раствора, можно добавить в 1000 грамм цемента 1 грамм фибры. Процесс заливки аналогичен бетонному порогу, однако время высыхания займет более длительного времени.  В данном случае стяжка высохнет не ранее, чем через 30 дней.

Убедившись в том, что цементный раствор полностью высох, приступают к монтажу напольного покрытия.

Бетонный пол по грунту

Рис.4. Конструкция пола по грунту.1 — Бетонная подготовка;2 — Гидро- газоизоляция;3 и 4 — Теплоизоляция;5 — Стяжка пола с системой «теплый пол»;6 и 7 — Чистовой пол;8 — Разделительный кромочный слой.

Полы по грунту представляют собой многослойную конструкцию, Рис.4. Пройдемся по этим слоям снизу вверх:

1. На грунтовую подушку укладывают материал, препятствующий фильтрации в грунт влаги, содержащейся в свеже уложенном бетоне (например, полиэтиленовую пленку толщиной не менее 0,15 мм.). Пленку заводят на стены.
2. По периметру стен помещения, на общую высоту всех слоев пола закрепляют разделительный кромочный слой из полосок толщиной 20 – 30 мм, нарезанных из плит утеплителя.
3. Затем устраивают монолитную бетонную подготовку пола толщиной 50-80 мм. из тощего бетона класса В7,5-В10 на фракции щебня 5-20 мм. Это технологический слой, предназначенный для наклейки гидроизоляции. Радиус примыкания бетона к стенам 50-80 мм. Бетонную подготовку можно армировать стальной или стеклопластиковой сеткой. Сетка укладывается в нижнюю часть плиты с защитным слоем бетона не менее 30 мм. Для армирования бетонных оснований может также использоваться стальная фибра длиной 50-80 мм и диаметром 0,3-1 мм. На время твердения бетон накрывают пленкой или поливают водой. Читайте: «Состав и приготовление тощего бетона класса В10»
4. На затвердевшую бетонную подготовку пола наклеивается наплавляемая гидроизоляция. Либо укладываются на мастике  два слоя рулонного гидроизоляционного или кровельного материала на битумной основе с заведением каждого слоя на стену. Рулоны раскатывают и стыкуют с нахлестом 10 см. Гидроизоляция является барьером для влаги, а также служит защитой от проникновения в дом грунтовых газов. Слой гидроизоляции пола следует обязательно соединить с аналогичным слоем гидроизоляции стены. Стыковые соединения пленочных или рулонных материалов должны быть герметизированы.
5. На слой гидро- газоизоляции укладывают плиты теплоизоляции. Экструдированный пенополистирол будет, пожалуй, лучшим вариантом для утепления пола по грунту. Используется также пенопласт, плотностью минимум ПСБ35 (жилые помещения) и ПСБ50 при больших нагрузках (гараж). Пенопласт со временем разрушается при контакте с битумом и щелочью (это все цементно-песчаные растворы). Поэтому перед укладкой пенопласта на полимерно-битумное покрытие следует проложить один слой полиэтиленовой пленки с нахлестом листов 100-150 мм. Толщина слоя утеплителя определяется теплотехническим расчетом.
6. На слой теплоизоляции укладывают подстилающий слой (например, полиэтиленовую пленку толщиной не менее 0,15 мм.), которая создает барьер для влаги, содержащейся в свежеуложенном бетоне стяжки пола.
7. Затем укладывают монолитную армированную стяжку с системой «теплый пол» (или без системы). При подогреве полов необходимо в стяжке предусмотреть температурные швы. Монолитная стяжка должна быть толщиной не менее 60 мм. выполняется из бетона класса не ниже В12,5 или из раствора на основе цементного или гипсового вяжущего с прочностью на сжатие не ниже 15 МПа (М150 кгс/см2). Стяжку армируют сварной стальной сеткой. Сетку укладывают в нижнюю часть слоя. Читайте: «Как правильно сделать бетонную стяжку пола». Для более тщательного выравнивания поверхности бетонной стяжки, особенно если чистовой пол делают из ламината или линолеума, поверх слоя бетона наносят самовыравнивающийся раствор из сухих смесей заводского изготовления толщиной не менее 3 см.
8. На стяжку монтируют чистовой пол.

Это классический пол по грунту. На её основе возможны различные варианты исполнения — как по конструкции, так и по применяемым материалам, как с утеплителем, так и без.

Вариант — бетонный пол по грунту без бетонной подготовки

Применяя современные строительные материалы, бетонный пол по грунту часто делают без слоя бетонной подготовки. Слой бетонной подготовки нужен как основание для наклейки рулонной гидроизоляции на бумажной или тканевой основе, пропитанной полимер-битумным составом.

В полах без бетонной подготовки в качестве гидроизоляции используют более прочную специально предназначенную для этого полимерную мембрану, пленку толщиной 0,4 — 2 мм., которую укладывают прямо на грунтовую подушку.

Если для устройства слоя теплоизоляции применяют плиты из экструдированного пенополистирола с профилированным соединением стыков, то такие плиты можно уложить прямо на грунтовую засыпку. Полимерную пленку гидроизоляции в этом случае укладывают поверх слоя утеплителя.

Следует отметить, что в жилых помещениях утепление пола обязательно.

Какую технологию возведения лучше выбрать?

Выбор технологии — вопрос предпочтений и возможностей владельца дома. Бетонная стяжка позволяет получить долговечный и прочный пол, но его ремонтопригодность будет крайне низка. Выход из строя, например, системы теплого пола, создаст серьезную проблему с очень сложным и затратным решением.

Сухая стяжка намного проще и позволяет производить ремонт без особых затрат и проблем, но этот вариант годится только для людей, не боящихся ремонтных работ.

ОБРАТИТЕ ВНИМАНИЕ!

Деревянный пол является традиционным решением, но специфика древесины как материала имеет слишком много нежелательных моментов, поэтому от этого варианта все чаще отказываются в пользу других методик.

Технология фиксации на лаги

Преимущество данного варианта заключается в наличии возможности замаскировать проложенные коммуникации под напольной поверхностью. Но так как толщина основания составляет около 10 сантиметров, пол на лагах не рекомендуется настилать в помещениях с низкими потолками. Делая деревянный пол в частном доме своими руками, необходимо учитывать все эти варианты.

Половицы фиксируют к деревянным лагам, сделанным из брусьев, балок или толстых досок, стоящих на ребре. Деревянный пол монтируют на них при условии, что минимальная толщина покрытия составляет 20 миллиметров.

Работа по монтажу выполняется поэтапно:

1. Прежде как положить деревянный пол на бетонную стяжку, лаги крепят к основе шурупами и дюбелями (детальнее: “Как крепить лаги к бетонному полу – проверенные варианты монтажа”). Их шляпки следует утопить на глубину нескольких миллиметров.
2. Лаги выравнивают уровнем. Допускается отклонение, которое не превышает 2-х миллиметров на два метра.
3. Для звукоизоляции вдоль стен укладывают древесно-волокнистые изделия.
4. Ниши между брусьями заполняют тепло- и звукоизоляционными материалами, такими как минвата, керамзит, пенопласт и другими.
5. Половицы фиксируют саморезами. Укладку выполняют от стены по направлению световых лучей. На случай расширения древесины нужно оставлять компенсационный шов шириной 7-10 миллиметров. Стыки досок следует располагать на середине лаг.
6. После завершения монтажа половиц устанавливают плинтуса.

Преимущества и недостатки

Устройство основания таким способом имеет свои плюсы и минусы. Из положительных свойств можно отметить следующее:

1. Предотвратить теплопотери конструкции помогает широкий ассортимент утеплителей.
2. Температура грунта, расположенного под многослойной конструкцией пола, никогда не опускается ниже нулевой отметки.
3. Нагрузка распределяется на грунтовое основание – производить сложные расчеты нет необходимости.
4. Отсутствие сырости и плесени.
5. Получившийся черновой пол может быть облицован любым напольным материалом.
6. Отличные звукоизоляционные свойства.
7. Быстрый и равномерный нагрев помещения при установке внутри стяжки водяных или электрических теплоносителей.

Существуют и недостатки:

1. Демонтаж конструкции в целях проведения ремонта, особенно при повреждении труб теплого пола, является процессом трудоемким и материально затратным.
2. Нельзя устраивать такой пол при близком прохождении к поверхности земли грунтовых вод и рыхлой по составу почве.
3. Сооружение такой конструкции относится к разряду дорогостоящих и занимающих большое количество времени и сил.
4. Существенное понижение высоты комнаты.

Слои конструкции

С этим читают

Главные варианты монтажа

В наше время можно провести установку напольного покрытия по грунту с помощью двух на выбор вариантов технологий. При этом все эти действия выполняются разными способами исполнения. Первый метод считается самым финансово эффективным и при этом не слишком трудоемким.

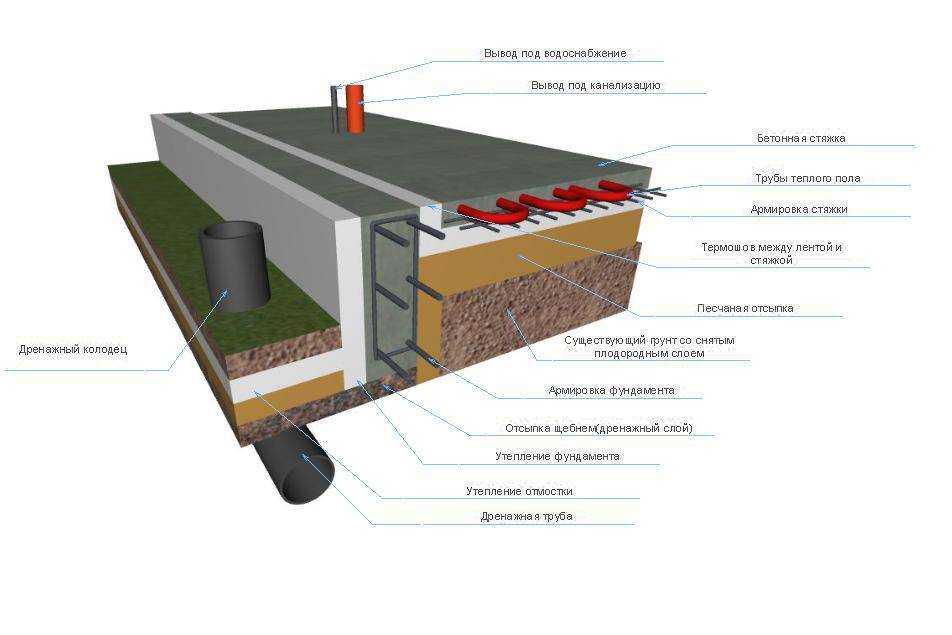

Схема устройства пола по грунту

Вариант такого исполнения – это установка пола при помощи деревянных балок. По желанию можно заменить древесный материал стальными балками. Однако такой выбор не сможет не ударить по вашим финансам.

Перейдем к рассмотрению отрицательных сторон такого пола:

1. Существует необходимость в увеличении размеров основания, ведь балки должны на что-то опираться. Если не затрагивать размеры фундамента, тогда можно создать вместо этого дополнительные опорные столбы по всей площади основы.
2. Теряется высота комнат, происходит это за счет того, когда балки опираются на фундамент. Высота потеряется в размерах примерно на двести миллиметров. Чтобы изменить ситуацию, потребуется увеличить высоту конструкции, а значит необходимо вложить дополнительные финансовые средства.
3. Экспертами доказано, что проложенный пол на основе деревянных балок будет не стабилен, даже не смотря на то, как качественно будет сделана вся работа.
4. В связи с тем, что деревянные балки укладываются вблизи грунта, а там, как правило, влажность повышена, срок их эксплуатации значительно сокращается. Даже специализированные защитные средства не спасут деревянные изделия. Установка системы вентиляции воздуха не всегда спасают такого рода проблемы.

Второй способ считается самым дорогим, но не всегда дорого значит плохо. Данной метод – это заливной пол, при этом его утепляют и прокладывают слой гидроизоляции. Такой способ считается самым надежным и эффективным.

Как сделать правильный бетонный пол в деревянном или каркасном доме

В деревянном или каркасном доме обычно делают полы первого этажа на деревянных лагах. Деревянные лаги пола опирают на грунт или концы лаг (балок) висят на стенах фундамента или цоколя дома.

Деревянные полы первого этажа

менее долговечны, боятся влаги, недостаточно устойчивы к механическим воздействиям, обладают низкой звукоизолирующей способностью. На таких полахсложно сделать полноценный теплый пол. Имеются проблемы при устройстве полов во влажных помещениях деревянного или каркасного дома — ванной комнате, котельной и т.п.

Устройство же цокольного железобетонного перекрытия выгодно только для дома с подвалом.

Для частного дома без подвала самой выгодной конструкцией пола первого этажа является устройство бетонного пола по грунту.

К преимуществам бетонного пола по грунту при ленточном фундаменте относится следующее:

• Не боятся влаги, прочные и долговечные.
• Хорошая звукоизоляция, отсутствуют вибрации.
• Качественная засыпка и гидроизоляция надежно защищают помещения от проникновения радиоактивного почвенного газа радона.
• Отсутствие холодного подпола уменьшает глубину промерзания грунта в основании фундамента.
• Бетонная плита и грунт способны аккумулировать тепло. Это особенно выгодно, если дом построен по каркасной технологии, где стены не могут аккумулировать тепло.
• Бетонная стяжка позволяет монтировать обычную систему «теплый пол».
• Коммуникации, уложенные в таком полу, не нуждаются в утеплении.

При выборе такой конструкции для деревянных и каркасных домов существует предубеждение, что близость грунта к нижним венцам и брусьям деревянных стен, отсутствие в этих узлах достаточной вентиляции будут способствовать накоплению влаги и гниению деревянных деталей.

По указанной выше причине застройщики, которые строят дом для себя, испытывают определенные трудности при выборе конструкции узла сопряжения пола по грунту, с фундаментом (цоколем) и деревянными стенами дома.

Ниже на рисунке предлагается вариант устройства бетонного пола по грунту для деревянного (бревенчатого, брусового) или каркасного дома.

Деревянный или каркасный дом с бетонными полами по грунту. Фундамент дома мелкозаглубленный, с защитой пучинистого грунта от промерзания

Здесь конструкторы постарались сделать максимально открытый и проветриваемый узел. Кроме того, в зоне контакта дерева с цоколем обеспечивается тепловой режим, исключающий выпадение в этом месте конденсата.

Товары для Авто

⇆

Для дома выбран мелкозаглубленный теплоизолированный фундамент. Теплоизоляция защищает грунт под подошвой фундамента от промерзания. В результате на фундамент не действуют силы морозного пучения грунта.

Фундамент ленточный из монолитного бетона. Между лентой фундамента и стеной дома устроен кирпичный цоколь.

Применение кирпича для устройства цоколя обусловлено двумя причинами:

• Кирпич имеет более низкую теплопроводность по сравнению с бетоном.
• В цоколе имеется термовкладыш из экструдированного пенополистирола. Выполнить кладку с вкладышем проще и удобнее, чем заделывать его в бетон.

Для защиты грунта в основании фундамента от промерзания служит вертикальная и горизонтальная теплоизоляция. Отличительной особенностью узла является то, что слои теплоизоляции расположены изнутри и под лентой фундамента. Размеры теплоизоляции, указанные на рисунке, выбраны для условий климата региона г.Москвы.

На рисунке ниже представлена тепловая карта этого узла, на которой видно распределение температур в толще грунта и в конструкциях дома в расчетном режиме.

На тепловой карте показано распределение температур в толще грунта и в конструкциях дома. Температура грунта под подошвой фундамента близка к нулю градусов.

Как выполнить сам бетонный пол по грунту можно узнать из другой статьи — бетонный пол по грунту в частном доме. Следующая статья:

Предыдущая статья:

• Правильный фундамент для деревянного, каркасного дома или бани
• Сигнализатор загазованности — датчик утечки бытового и угарного газа в доме
• Распределительные коробки для монтажа электропроводки
• Обшивка, облицовка стен цокольным сайдингом
• Нужен ли теплый пол в частном доме?
• Стены несущие, самонесущие и не несущие — какая разница!?
• Грунтовый теплообменник вентиляции в частном доме
• Высота, размеры, гидроизоляция и утепление цоколя дома

Первый этаж в частном доме

Пирог пола на первом этаже

Рассмотрим следующий пример конструкции для первого этажа в деревянном доме. В ней не используются лаги, а монтаж обшивки происходит непосредственно на балки перекрытия. Это позволяет сэкономить высоту потолка, делает схему проще и дешевле.

Пирог пола первого этажа в деревянном доме показан на фото.

Такая схема подойдет для первого этажа над теплым цоколем, и для перекрытий между 1 и 2 этажом.

• В самом низу идут черепные бруски из досок 100*25 мм. Их прикручивают к балкам с нижней стороны. Они нужны для устройства чернового пола под укладку утеплителя.
• Затем идут несущие балки 200*50 мм.
• Черновой пол из досок 100*25 мм укладывается на черепные бруски.
• На черновой пол укладывается ветрозащитная пленка (пароизоляционная мембрана).
• Затем между лаг укладывается утеплитель. В конкретном примере используется 2 слоя минеральной ваты Rockwool Лайт Баттс уложенные в разбежку, общая толщина слоя 20 см.
• Сверху утеплитель укрывается пароизоляцией.
• Потом делается обшивка лаг. В данном случае используется фанера ФСФ толщиной 21 мм. Она укладывается со смещением стыков.
• Дополнительно рекомендуется в эту схему добавить рейки контробрешетки для создания зазора под фанерой.

Проведение армирования пола в жилом помещении

При проведении работ в помещении жилого назначения чистовая стяжка устраивается таким образом, чтобы ее толщина оказалась равна 5 см, но не меньше, тогда как для гаража этот параметр должен быть равен 10 сантиметрам. При устройстве теплого пола между стяжкой и стенами следует уложить полиуретан или полиэтилен. Это необходимо для того, чтобы обеспечить тепловой зазор между стенами и полом. Если это не будет выполнено, то при нагревании в стяжке появятся трещины.

По той причине, что чистовая стяжка выступает в качестве основы напольного покрытия, она должна обладать качествами горизонтальности, чего позволяют добиться маяки. Устраивая пол по грунту своими руками, на следующем этапе нужно будет уложить декоративное напольное покрытие. По той причине, что стяжка хорошо защищена от воздействия влаги, покрытие может оказаться любым, а именно: паркетным, ламинатным или дощатым, а также плитным или на основе линолеума. Если проводить работы по такой технологии, то пол получится защищенным от влаги и воздействия холода, а средств будет потрачено достаточно. Если работы производятся в доме, который выстроен в условиях мягкого климата, а грунт отличается тем, что его влажность не повышена, можно использовать упрощенную конструкцию пола. Толщина каждого слоя будет зависеть от уровня залегания грунтовых вод, механических нагрузок на поверхность пола, а также от того, будет ли система обогреваться. Если будет устраиваться пол по грунту своими руками, а уровень грунтовых вод располагаться ниже 2 м, подсыпка может быть использована вместо черновой стяжки. Если нагрузки будут составлять более 200 килограмм на квадратный метр, арматурная сетка должна состоять из проволоки толщиной 4 мм, для остальных случаев – 3 мм. Следует помнить, что уменьшение стоимости пола не должно стать причиной ухудшения его качественных характеристик, не следует экономить, если вы намерены применять дорогое финишное покрытие, выполненное из дерева, например ламинат или паркет. Бетонный пол по грунту имеет свои преимущества, он долговечен, его просто монтировать, а также он достаточно прочен. При его устройстве обязательно включить в систему теплоизоляцию, так как через пол теряется 20 процентов тепла, а бетон не защищает систему от холода. Вы должны соблюсти все правила, делая пол по грунту, устройство пола по грунту предполагает утепление и для тех помещений, которые не являются жилыми, что касается ангаров, гаражей и сараев. Высота уровня пола по отношению к фундаменту будет зависеть от того, как был утеплен цоколь. Если производилось утепление стен, а пол располагается ниже верхней или нижней линии цоколя, то в этом месте будет промерзать стена. Если цоколь утеплялся по всем правилам, уровень пола может оказаться ниже или выше верхней линии фундамента.
