Особенности противопожарных перекрытий, их разновидности и правила монтажа

Методы определения КПО зданий

Класс КПО – классификационное значение всех построенных объектов, их пожарных отсеков, который устанавливается в зависимости от степени возможного участия конструктивных элементов постройки в распространении очага воспламенения, образования опасных последствий пожара.

Вместе с этим учитываются:

• классы ФПО и ПО;
• степень стойкости к огню конструкций, использованных при строении зданий и сооружений.

Каждое сооружение состоит из таких элементов:

• несущие стержневые элементы;
• наружные стены;
• внутренние перегородки и перекрытия;
• стены на лестничных клетках;
• лестничные марши и площадки.

Показатель каждого элемента суммируется и исходя из этого определяется класс КПО здания.

Определение таких элементов регламентируется ГОСТ 12.1.044 по таким показателям, как:

• горючесть (Г);
• воспламеняемость (В);
• дымообразующая способность (Д).

ГОСТ 30403-2012 выделяет 4 класса ПО зданий и строительных конструкций:

1. К0 – не пожароопасное. В случае пожара не происходит повреждение горизонтальных и вертикальных конструкций ни на 1 см, исключены проявление теплового эффекта и самого процесса горения. Не допустимо также и дымообразование.
2. К1 – мало пожароопасное. Допустимо повреждение конструкций до 40 см по вертикали, до 25 см по горизонтали. Показатели Г, В и Д выражены в минимальной степени.
3. К2 – строение относится к умеренно пожароопасным. Возможно повреждение огнем 40-80 см вертикальных конструкций, более 25 см – горизонтальных.
4. К3 – пожароопасное. Класс не регламентируется, не предусматривает наличия граничных допустимых значений и допусков.

ФЗ №123 «Технический регламент о требованиях пожарной безопасности» – главный документ, который используют при определении класса строения, здания.

Определение соответствующего класса достаточно трудоемкий процесс, который затрагивает множество аспектов:

• сколько этажей в строении;
• показатель ФПО;
• площадь здания, габариты;
• степень пожароопасности процессов, происходящих внутри строения;
• к какой категории относится здание;
• какое расстояние до ближайших соседних сооружений.

Также на установление этого показателя влияют:

• вероятный тепловой эффект (степень горения или термического разложения составляющих конструкции);
• огненное горение газов или поплавившихся материалов строения;
• степень возникших повреждений от огня и термического разложения;
• пожароопасные качественные характеристики материалов конструкционных элементов.

СНиП и ГОСТы

Ограждения кровель, балконов, лоджий, наружных галерей, открытых наружных лестниц, лестничных маршей и площадок

Федеральный закон от 22 июля 2008 г. N 123-ФЗ “Технический регламент о требованиях пожарной безопасности”

Статья 90 Обеспечение деятельности пожарных подразделений В зданиях, сооружениях и строениях с уклоном кровли не более 12 процентов включительно, высотой до карниза или верха наружной стены (парапета) более 10 метров, а также в зданиях, сооружениях и строениях с уклоном кровли более 12 процентов, высотой до карниза более 7 метров следует предусматривать ограждения на кровле в соответствии с требованиями пожарной безопасности, установленными настоящим Федеральным законом. Независимо от высоты здания указанные ограждения следует предусматривать для эксплуатируемых плоских кровель, балконов, лоджий, наружных галерей, открытых наружных лестниц, лестничных маршей и площадок.

СНиП 31-03-2001 “Производственные здания”

5.15 В зданиях с внутренними водостоками в качестве ограждения на кровле допускается использовать парапет. При высоте парапета менее 0,6 м его следует дополнять решетчатым ограждением до высоты 0,6 м от поверхности кровли.

СНиП 31-01-2003 “Здания жилые многоквартирные”

7.2.14 При устройстве аварийных выходов из мансардных этажей на кровлю согласно 6.20* СНиП 21-01 необходимо предусматривать площадки и переходные мостики с ограждением по ГОСТ 25772, ведущие к лестницам 3-го типа и лестницам П2.

Высота ограждений лестниц, балконов, лоджий, террас, кровли и в местах опасных перепадов должна быть не менее 1,2 м. Лестничные марши и площадки должны иметь ограждения с поручнями.

Ограждения должны быть непрерывными, оборудованы поручнями и рассчитаны на восприятие горизонтальных нагрузок не менее 0,3 кН/м.

8.11 На эксплуатируемых кровлях жилых зданий (кроме жилых зданий с  помещениями общественного назначения на верхних этажах), кровлях встроенно-пристроенных помещений общественного назначения, а также при входной зоне, на летних внеквартирных помещениях, в соединительных элементах между жилыми зданиями, в том числе открытых нежилых этажах (первом и промежуточных), используемых для устройства спортивных площадок для отдыха взрослых жителей дома, площадок для сушки белья и чистки одежды или солярия, следует обеспечивать необходимые меры безопасности (устройство ограждений и мероприятий по защите вентиляционных выпусков).

СНиП 31-05-2003 “Общественные здания административного назначения”

7.3 Высота ограждений лестниц, балконов, террас, кровли и в других местах опасных перепадов высот должна быть достаточной для предупреждения падения и быть не менее 0,9 м. Ограждения из металлических конструкций должны выполняться в соответствии с ГОСТ 25772.

Ограждения должны быть непрерывными, оборудованы поручнями и рассчитаны на восприятие нагрузок не менее 0,3 кН/м.

СНиП 31-06-2009 “Общественные здания и сооружения”

3.24 На крыше зданий выше 10 м следует предусматривать ограждение в соответствии с ГОСТ 25772.

5.10 При перепаде отметок пола более 1 м в одном или в смежных помещениях (не отделенных перегородкой) по периметру верхнего уровня необходимо предусматривать ограждение высотой не менее 0,9 м или иное устройство, исключающее возможность падения людей, в помещениях с детьми — до 1,1 м. Это требование не распространяется на сторону планшета сцены, обращенную к зрительному залу.

5.12 Высота ограждений лестниц, балконов, наружных галерей террас и в других местах опасных перепадов высот должна быть не менее 0,9 м.

Ограждения должны быть непрерывными, оборудованы поручнями и рассчитаны на восприятие нагрузок не менее 0,3 кН/м.

СНиП 21-01-97* “Пожарная безопасность зданий и сооружений”

8.11 В зданиях с уклоном кровли до 12% включительно, высотой до карниза или верха наружной стены (парапета) более 10 м, а также в зданиях с уклоном кровли свыше 12% и высотой до карниза более 7 м следует предусматривать ограждения на кровле в соответствии с ГОСТ 25772. Независимо от высоты здания ограждения, соответствующие требованиям этого стандарта, следует предусматривать для эксплуатируемых плоских кровель, балконов, лоджий, наружных галерей, открытых наружных лестниц, лестничных маршей и площадок.

Федеральный закон от 22.07.2008 N 123-ФЗ (ред. от 03.07.2016) «Технический регламент о требованиях пожарной безопасности»

Статья 32. Классификация зданий, сооружений и пожарных отсеков по функциональной пожарной опасности

(в ред. Федерального  от 10.07.2012 N 117-ФЗ)

(см. текст в предыдущей редакции)

1. Здания (сооружения, пожарные отсеки и части зданий, сооружений — помещения или группы помещений, функционально связанные между собой) по классу функциональной пожарной опасности в зависимости от их назначения, а также от возраста, физического состояния и количества людей, находящихся в здании, сооружении, возможности пребывания их в состоянии сна подразделяются на:

(в ред. Федерального  от 10.07.2012 N 117-ФЗ)

(см. текст в предыдущей редакции)

1) Ф1 — здания, предназначенные для постоянного проживания и временного пребывания людей, в том числе:

а) Ф1.1 — здания дошкольных образовательных организаций, специализированных домов престарелых и инвалидов (неквартирные), больницы, спальные корпуса образовательных организаций с наличием интерната и детских организаций;

(пп. «а» в ред. Федерального  от 02.07.2013 N 185-ФЗ)

(см. текст в предыдущей редакции)

б) Ф1.2 — гостиницы, общежития, спальные корпуса санаториев и домов отдыха общего типа, кемпингов, мотелей и пансионатов;

в) Ф1.3 — многоквартирные жилые дома;

г) Ф1.4 — одноквартирные жилые дома, в том числе блокированные;

2) Ф2 — здания зрелищных и культурно-просветительных учреждений, в том числе:

а) Ф2.1 — театры, кинотеатры, концертные залы, клубы, цирки, спортивные сооружения с трибунами, библиотеки и другие учреждения с расчетным числом посадочных мест для посетителей в закрытых помещениях;

б) Ф2.2 — музеи, выставки, танцевальные залы и другие подобные учреждения в закрытых помещениях;

в) Ф2.3 — здания учреждений, указанные в  настоящего пункта, на открытом воздухе;

г) Ф2.4 — здания учреждений, указанные в  настоящего пункта, на открытом воздухе;

3) Ф3 — здания организаций по обслуживанию населения, в том числе:

а) Ф3.1 — здания организаций торговли;

б) Ф3.2 — здания организаций общественного питания;

в) Ф3.3 — вокзалы;

г) Ф3.4 — поликлиники и амбулатории;

д) Ф3.5 — помещения для посетителей организаций бытового и коммунального обслуживания с нерасчетным числом посадочных мест для посетителей;

е) Ф3.6 — физкультурно-оздоровительные комплексы и спортивно-тренировочные учреждения с помещениями без трибун для зрителей, бытовые помещения, бани;

4) Ф4 — здания образовательных организаций, научных и проектных организаций, органов управления учреждений, в том числе:

(в ред. Федерального  от 02.07.2013 N 185-ФЗ)

(см. текст в предыдущей редакции)

а) Ф4.1 — здания общеобразовательных организаций, организаций дополнительного образования детей, профессиональных образовательных организаций;

(пп. «а» в ред. Федерального  от 02.07.2013 N 185-ФЗ)

(см. текст в предыдущей редакции)

б) Ф4.2 — здания образовательных организаций высшего образования, организаций дополнительного профессионального образования;

(пп. «б» в ред. Федерального  от 02.07.2013 N 185-ФЗ)

(см. текст в предыдущей редакции)

в) Ф4.3 — здания органов управления учреждений, проектно-конструкторских организаций, информационных и редакционно-издательских организаций, научных организаций, банков, контор, офисов;

г) Ф4.4 — здания пожарных депо;

5) Ф5 — здания производственного или складского назначения, в том числе:

а) Ф5.1 — производственные здания, сооружения, производственные и лабораторные помещения, мастерские;

(в ред. Федерального  от 10.07.2012 N 117-ФЗ)

(см. текст в предыдущей редакции)

б) Ф5.2 — складские здания, сооружения, стоянки для автомобилей без технического обслуживания и ремонта, книгохранилища, архивы, складские помещения;

(в ред. Федерального  от 10.07.2012 N 117-ФЗ)

(см. текст в предыдущей редакции)

в) Ф5.3 — здания сельскохозяйственного назначения.

Федеральный закон от 22 июля 2008 г. № 123-ФЗ
«Технический регламент о требованиях пожарной безопасности»

(в редакции, актуальной с 13 июля 2014 г.)

с изменениями и дополнениями, внесенными в текст, согласно Федеральным законам:

от 02.07.2013 г. № 185-ФЗ, от 23.06.2014 г. № 160-ФЗ;

с изменениями и дополнениями, частично внесенными в текст, согласно Федеральному закону от 10.07.2012 г. № 117-ФЗ)

Дымообразование:

Определяется оптической плотностью образующегося дыма. Измеряется в метрах квадратных на килограмм сгоревшего стройматериала, например, для минеральных плит, включая покрытие. Дабы проще было воспринимать этот параметр здесь в качестве примера перечислены плотности для общеизвестных веществ в м²/кг.

• Дизтопливо – 620;
• Древесина, тление – 345;
• Древесина, горение – 23;
• Резина, тление – 1680;
• Резина. горение – 850;
• Мебельная ткань ПШ, горение – 116;
• Мебельная ткань ПШ, тление – 103.

Значения в категории:

• Д1 – малое. До 50 м²/кг;
• Д2 – умеренное. 50 – 500 м²/кг;
• Д3 – высокое. Более 500 м²/кг.

Как классифицирую уже построенные объекты и только проектируемые?

Если здание или сооружение уже возведено, то класс его конструктивной пожарной опасности определяется с учетом таких показателей:

• количество существующих этажей;
• вид строительной конструкции, назначение;
• расстояние до ближайшего построенного объекта.

Если здание находится на этапе проектирования, то класс ПО определяется с использованием расчетов, которые позволяют корректно составить план будущего здания, подобрать правильные строительные материалы с подходящим классом пожароопасности. Расчеты считаются правильными и могут быть использованы, если полученный результат будет таким: класс ПО строительных конструкций равен или имеет большее значение требуемого.

Классификация зданий и сооружений, как готовых, так и проектирующихся, происходит с учетом всех законов, регламентов и нормативных актов, в которых закреплены требования и нормы конструктивной пожарной опасности объектов.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ

5.9 Строительные конструкции характеризуются огнестойкостью и пожарной опасностью.

Показателем огнестойкости является предел огнестойкости, пожарную опасность конструкции характеризует класс ее пожарной опасности.

5.10 Предел огнестойкости строительных конструкций устанавливается по времени (в минутах) наступления одного или последовательно нескольких, нормируемых для данной конструкции, признаков предельных состояний:

потери несущей способности (R);

потери целостности (Е);

потери теплоизолирующей способности (I).

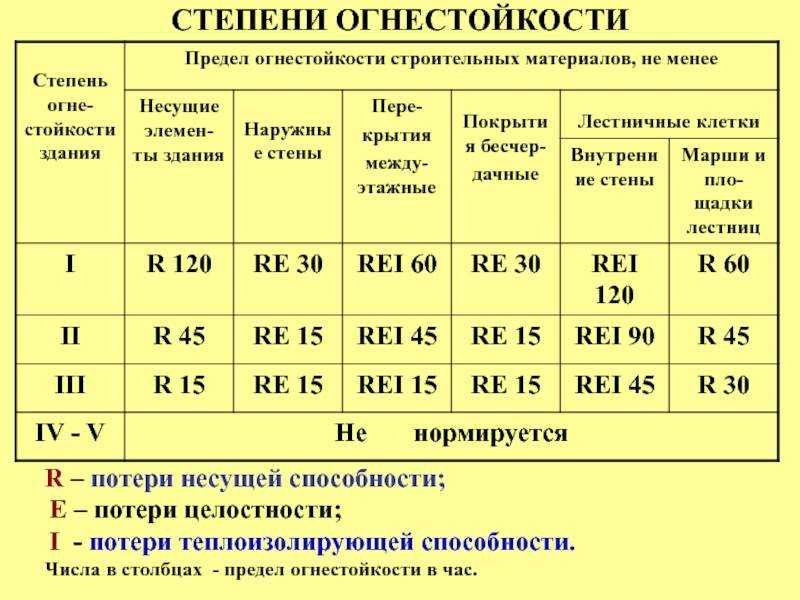

Пределы огнестойкости строительных конструкций и их условные обозначения устанавливают по ГОСТ 30247. При этом предел огнестойкости окон устанавливается только по времени наступления потери целостности (Е).

5.11 По пожарной опасности строительные конструкции подразделяются на четыре класса:

Класс пожарной опасности строительных конструкций устанавливают по ГОСТ 30403.

Виды противопожарных конструкций

Используемые противопожарные преграды, по характеру локализации распространяемого огня, можно условно разделить на две категории:

• общие преграды в виде стен, панелей, перекрытий и перегородок – они защищают при объемном возгорании, гарантируя эффективную защиту от распространения огня;
• местные преграды в виде огнеустойчивых дверей, люков, окон – они позволяют защитить от огня, который распространяется в линейных направлениях.

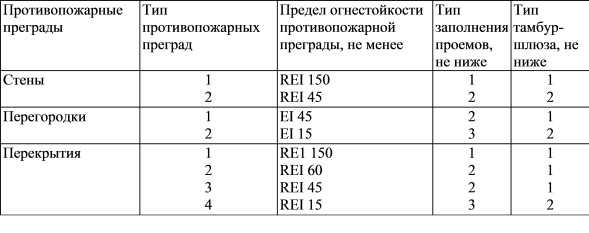

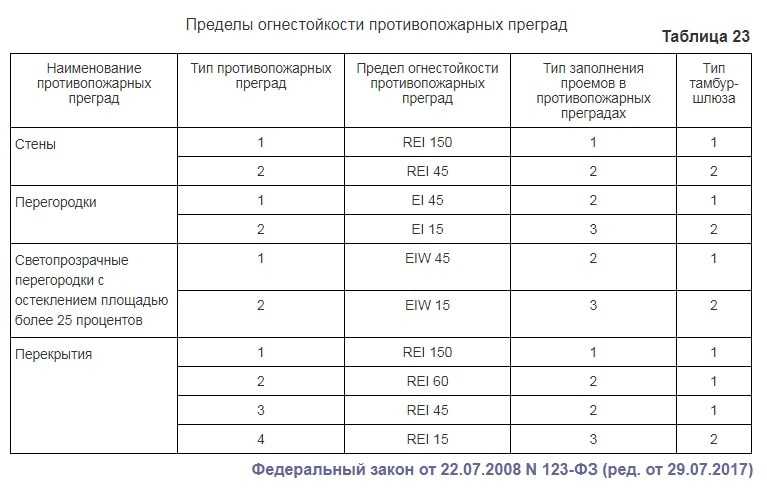

В зависимости от возможности противостояния огню противопожарные конструкции делятся еще на два типа.

Первый тип

Пожарные перегородки этого типа отвечают пределу огнестойкости EI45. Если используются остекленные заграждения с общей площадью остекления больше 25% противопожарные перегородки 1 го типа должны соответствовать показателю огнестойкости EIW45.

Пожарная перегородка 1-го типа

Второй тип

К этому виду относятся перегородки, которые характеризуются пределу огнеустойчивости с показателем EI15. Для тех противопожарных перегородок 2 го типа, которые имеют более 25% остекления, применяется показатель EIW15.

Противопожарная перегородка 2-го типа

Пожароопасность

Для многих все эти классы или категории, касающиеся пожарной безопасности – тёмный лес. Поэтому попробуем разобраться, что это такое, как сориентироваться, какие параметры важны при покупке строительных материалов. Итак, начнём.

Что касается зданий, любое сооружение состоит из определённых конструкций, которые можно условно разбить на несколько видов:

• внешние стены;
• несущие конструкции;
• внутренние стены, перекрытия, переборки, перегородки;
• стены лестничных, а также лифтовых площадок;
• лестничные пролёты, межэтажные площадки.

Всем сооружениям свойственна некоторая степень пожарной опасности (ПО). Для этого в строительстве введён класс конструктивной ПО, обозначаемый литерой «С» и цифрой, соответствующей уровню опасности от 0 до 3.

• С0 – наиболее безопасные здания. Все конструкции полностью выполнены из негорючих (НГ) стройматериалов, не способных во время пожара выделять тепловую энергию, дым, токсичные вещества, либо распространять пламя;
• С1 – допускается часть конструкций из слабогорючих (Г1) веществ;
• С2 – допускается часть конструкций категорий Г1, Г2 – слабогорючих и умеренногорючих;
• С3 – нет никаких требований к конструкциям, за исключением противопожарных барьеров, лестничных ступеней и пролётов.

Исходя из количества конструкций и сочетания уровней их ПО определяется общий класс конструктивной ПО всего сооружения.

1 типа

Противопожарные перекрытия 1 типа, имеющие максимальный предел стойкости к воздействию факторов пожара, аналогичный этому показателю у противопожарных стен 1 типа, используют вместе с ними для проектирования, при возведении пожарных отсеков зданий в ходе строительства объектов.

Это необходимо, когда площади этажей зданий превышают нормативно допустимые значения для данного функционального вида зданий, сооружений, в зависимости от их стойкости к огню, категорий по взрывопожарной опасности; а также для разделения отсеков объектов, различающихся по технологическим процессам, назначению.

Примыкание противопожарных перекрытий к огнеупорным стенам должно выполняться без зазоров, способных пропустить огонь, летучие продукты процесса горения. Если в стенах имеется ленточное остекление, витражи, тогда необходима противопожарная отсечка витражей на уровне перекрытия, при этом допустимо, чтобы они не выступали за наружную стеновую поверхность. В остальных случаях противопожарные конструкции перекрытий 1 типа должны, разделяя поверхности наружных стен строительных объектов, выступать за их плоскость не меньше, чем на 0,3 м.

Перекрытия 1 типа – это сборные или монолитные железобетонные плиты, по периметру опирающиеся на противопожарные, наружные несущие стены зданий, обладающие высокими характеристиками прочности, огнестойкости, герметичности, способностью выдерживать весовые нагрузки.

При проектировании, строительстве зданий их используют в следующих случаях:

1. Для отделения подземных, наземных встроенных автостоянок от административно-офисных, жилых частей зданий.
2. Для выделения специализированных торговых предприятий, реализующих горючие жидкости, аэрозоли, другую опасную продукцию, относящуюся к бытовой химии; пожароопасные строительные, отделочные материалы при размещении их во встроенных, пристроенных надземных отсеках к зданиям торговых объектов.
3. Для выгораживания помещений для хранения архивов рентгеновских снимков в зданиях поликлиник, амбулаторий.
4. Чтобы отделять вставки, встройки блоков административных, бытовых помещений от производственных участков, цехов промышленных предприятий.

При необходимости пересечения перекрытий 1 типа каналами, трубопроводами, шахтами, за исключением инженерных систем водоснабжения/отведения, отопления, необходимо проектировать, устанавливать автоматические устройства для предотвращения распространения факторов пожара – противопожарные вентиляционные решетки, огнезадерживающие клапаны, огнепреградители.

Правила противопожарного режима действующие до 01.01.2021 по постановлению № 390

11. Руководитель организации обеспечивает здания для летнего детского отдыха телефонной связью и устройством для подачи сигнала тревоги при пожаре. Не допускается размещать:

a) детей в мансардных помещениях зданий и сооружений IV и V степеней огнестойкости, а также класса конструктивной пожарной опасности С2 и С3;

б) более 50 детей в помещениях зданий и сооружений IV и V степеней огнестойкости, а также класса конструктивной пожарной опасности С2 и С3;

в) детей на этаже с одним эвакуационным выходом.

85. Топка печей в зданиях и сооружениях (за исключением жилых домов) должна прекращаться не менее чем за 2 часа до окончания работы, а в больницах и других объектах защиты с круглосуточным пребыванием людей — за 2 часа до отхода больных ко сну. (В редакции Постановления Правительства Российской Федерации от 20.09.2016 № 947)

В детских учреждениях с дневным пребыванием детей топка печей заканчивается не позднее чем за 1 час до прихода детей.

Зола и шлак, выгребаемые из топок, должны быть залиты водой и удалены в специально отведенное для них место.

96. Запрещается проводить работы на опытных (экспериментальных) установках, связанных с применением пожаровзрывоопасных и пожароопасных веществ и материалов, не принятых в эксплуатацию в установленном порядке руководителем организации.

97. Руководитель (ответственный исполнитель) экспериментальных исследований обязан принять необходимые меры пожарной безопасности при их проведении, предусмотренные инструкцией.

98. В помещениях, предназначенных для проведения опытов (экспериментов) с применением легковоспламеняющихся и горючих жидкостей, допускается их хранение в количествах, не превышающих сменную потребность, в соответствии с нормами потребления для конкретных установок. Доставка указанных жидкостей в помещения производится в закрытой таре.

99. Запрещается проводить работы в вытяжном шкафу, если в нем находятся вещества, материалы и оборудование, не относящиеся к выполняемым операциям, а также при его неисправности и отключенной системе вентиляции.

Бортики, предотвращающие стекание жидкостей со столов, должны быть исправными.

100. Руководитель организации по окончании рабочего дня организует сбор в специальную закрытую тару и удаление из лаборатории для дальнейшей утилизации отработанных легковоспламеняющихся и горючих жидкостей.

Запрещается сливать легковоспламеняющиеся и горючие жидкости в канализацию.

101. Ответственный исполнитель после окончания экспериментальных исследований обеспечивает промывку пожаробезопасными растворами (составами) сосудов, в которых проводились работы с легковоспламеняющимися и горючими жидкостями.

102. В учебных классах и кабинетах следует размещать только необходимую для обеспечения учебного процесса мебель, а также приборы, модели, принадлежности, пособия и другие предметы, которые хранятся в шкафах, на стеллажах или стационарно установленных стойках.

103. Запрещается увеличивать по отношению к количеству, предусмотренному проектом, по которому построено здание, число парт (столов) в учебных классах и кабинетах.

104. Руководитель образовательной организации организует проведение с учащимися и студентами занятия (беседы) по изучению соответствующих требований пожарной безопасности. (В редакции Постановления Правительства Российской Федерации от 06.03.2015 № 201)

105. Преподаватель по окончании занятий убирает все пожароопасные и пожаровзрывоопасные вещества и материалы в помещения, оборудованные для их временного хранения.

Огнестойкость

Это способность сохранять целостность, несущую/ограждающую способность, теплоизоляционные свой свойства при пожаре.

Предел огнестойкости противопожарного перекрытия варьируется от 2,5 часов, равно стойкости стены 1 типа, позволяет за это время ликвидировать очаг возгорания, даже если развивается по всей площади пожарного отсека под перекрытиями, до 15 мин, что соответствует стойкости к огню стальных элементов объекта, не прошедших обработку, облицовку методами огнезащиты металлических конструкций.

Узлы крепления, примыкания противопожарных перекрытий к стенам, балкам, фермам должны иметь предел стойкости к огню не меньше, чем у самих соединяемых элементов конструктива строительного объекта, что в целом обеспечивает его устойчивость при пожаре.

Для защиты узлов крепления перекрытий, чаще всего сварных, для заполнения неизбежных в ходе проведения строительно-монтажных работ зазоров, неплотностей используют раствор бетона, огнезащитные штукатурки.

Толщина противопожарных перекрытий является важной характеристикой, во многом определяющей огнестойкость этой строительной конструкции, без которой невозможно представить создание большинства архитектурных объектов:

• У железобетонных плит 1 типа она не меньше 200 мм.
• 2 типа – 100 мм.

У деревянных перекрытий 3 типа, защита от огневого воздействия осуществляется слоем штукатурки, гипса толщиной не меньше 20 мм по металлической сетке или огнестойким гипсокартоном, который используют для повышения предела стойкости конструкций перекрытий в других случаях; а также в составе противопожарных перегородок, заполняя пустоты в них минеральными шумо-, теплоизоляционными плитами, рулонами, например, базальтовым огнезащитным материалом.

Горючесть, примеры:

• НГ – негорючие. Кирпич, камень, строительный раствор;
• Г1 – слабо горючие. Температура дыма до +135 °C, сразу тухнет вне источника огня. Гипсокартон, стекловолокно, базальто-войлочные плиты;
• Г2 – умеренногорючие. Температура дыма до +235 °C, тухнет не более чем через 30 сек. вне источника огня. Войлок, дуб, бук, облицованная древесина;
• Г3 – нормальногорючие. Температура дыма до +450 °C, тухнет не более чем через 300 сек. вне источника огня. Лиственница, ель, сосна, пенопласт;
• Г4 – сильногорючие. Температура дыма выше +450 °C, вне источника огня горит дольше 300 сек. Асфальт, картон, полиэтилен, битумная бумага.

Огнестойкость и класс функциональной ПО

Огнестойкость оговариваются в ГОСТ-30247, и условно обозначается пятью степенями по увеличению опасности – I, II…V. Характеризуется временем достижения определённых разрушений: по целостности конструкции – E, несущей способности – R, теплоизоляции – I. Однако, эта информация нужна только для специалистов.

Класс функциональной ПО устанавливается на основании огневых испытаний. Но на практике используют упрощённый метод, приравнивая горючесть материалов к уровню пожароопасности конструкций. Так конструкцию, выполненную из негорючих (НГ) материалов можно отнести к уровню К0, а сделанную из Г2 к К2, и т. д.

Устройство

Схема устройства противопожарных перекрытий

Чаще всего в качестве противопожарных перекрытий используются плоские или ребристые плиты из тяжелого или облегченного бетона, армированного стальной арматурной сеткой; реже из деревянных конструкций, обработанных составами огнезащитной пропитки, а со стороны ниже расположенных помещений на этаже здания – мокрой штукатуркой, слоем гипса или огнестойкими сортами гипсокартона.

Для увеличения предела стойкости к огню проектируются, монтируются на строящихся, реконструируемых строительных объектах подшивные, подвесные потолки из негорючих плитных, листовых материалов.

Для связи с этажами, отметками строений довольно часто в поверхности противопожарных перекрытий необходимы проемы для прохода людей, транспортировки грузов; отверстия, шахты для прохождения инженерных сетей, коммуникаций жизнеобеспечения.

Как и для всех остальных видов противопожарных преград, общая площадь таких проемов, шахт, отверстий не должна превышать 25%, при этом все они должны быть заполнены огнестойкими заполнениями или негорючими материалами на всю толщину конструкции.

Это может быть противопожарный проход через перекрытие, выполненный как противопожарные люки в перекрытии, или кабельные проходки; коммуникационные шахты, монтажные установочные проемы, отверстия, заделанные, уплотненные противопожарными подушками, огнезащитной штукатуркой, минеральными материалами, огнестойкой пеной на всю толщину перекрытия.

В местах прохождения вентиляционных коробов монтируются огнезадерживающие клапаны, а на пластиковых трубах водоснабжения, канализации – противопожарные муфты.

В современных строительных объектах в противопожарных перекрытиях проектируют также глухие противопожарные окна, значительные по площади заполнения из огнестойкого стекла, предназначенные для освещения, и как часть дизайна интерьера зданий, общественных сооружений.

Кроме того, в устройстве противопожарных перекрытий верхних этажей зданий, покрытий сооружений могут применяться люки, зенитные фонари дымоудаления, оборудованные устройствами, исполнительными механизмами автоматического открывания после командного сигнала, пришедшего от централизованных приемно-контрольных приборов сигнализации о пожаре, или приборов управления систем противодымной защиты объекта.

Сфера применения

Заграждающие конструкции второго типа часто носят временный характер размещения, отличаются мобильностью установки и используются для перепланировки и разграничения помещений большой площади. Противопожарные перегородки используют для разделения рабочих мест в офисах, отдельных кабинетов и переговорных комнат в учреждениях, залов, классов в школах и аудиторий в вузах. Монтируют конструкции в зданиях и строениях различного предназначения:

• учреждениях сферы образования — детских садиках, школах, вузах и исследовательских институтах;
• организациях медицинского профиля — поликлиниках, больницах и диагностических центрах;
• торговых сетях — магазинах, супермаркетах и помещениях рынков;
• бизнес-учреждениях — банках, офисах и центрах;
• недвижимости — жилых помещениях домов;
• сферы общественного питания — столовых, кафе и ресторанах;
• индустрии развлечений — клубах, кинокомплексах, центрах и цирках;
• производственных помещениях — фабричных и заводских цехах, мастерских и складах.

Перегородки второго типа разрешается устанавливать в местах, для которых не применяются более жесткие требования к пожарной безопасности. Чаще всего конструкции размещают:

• в холлах и тамбурах;
• в коридорах и на лифтовых площадках;
• в помещениях серверных и электрощитовых комнат;
• в кухонных и столовых зонах;
• поблизости от лестниц, особенно по направлению к выходу для эвакуации.

Разновидности противопожарных преград

Противопожарные преграды разделяются на две большие группы: общие и местные. Общие преграды включают такие конструкции, как панели, стены, перекрытия. К местным относятся специальные огнестойкие двери, люки, ворота и другие конструкции.

Установка той или иной конструкции зависит от вероятности возникновения определенного вида пожарной опасности и огнестойкости противопожарной преграды. Например, при большом риске возникновения вертикального пожара, логичной будет установка специальных металлических люков. Противопожарные преграды устанавливаются не только внутри здания. Существуют и внешние разновидности преград, которые снижают вероятность распространения пожара на другие здания.

Теперь рассмотрим разновидности более конкретно.

Стена

По типу нагрузки разделяются на следующие разновидности:

• Несущие. Не только дают защиту от огня, но также и поддерживают сооружение.
• Ненесущие. Опираются на другие составные части конструкции.
• Самонесущие. Не поддерживают и не опираются на другие элементы.

Чаще всего имеют такие составляющие: панели, заполнители, уплотнители, бетонные вкладыши, колонны и плиты для поддержки.

Перегородка

Такой вид преграды используется для помещений с высокой вероятностью возгорания. Уместным будет установка перегородки в местах, где хранятся ценные материалы.

Такая конструкция обязательно должно присутствовать в местах, где находится концентрация легковоспламеняющихся веществ и материалов. Для уменьшения ущерба, перегородки часто устанавливают в складских помещениях и в подвалах

Особенно это важно для помещений, где находятся нефтепродукты. Перегородки часто используются для изоляции коммуникаций, шахт лифтов

Перекрытие

Такой тип конструкции предназначен для защиты от вертикального огня. Как правило, под словом «перекрытие» подразумевается пол и потолок. Они бывают трех классов. Их отличие заключается во времени сдерживания огня, от получаса до нескольких часов.

Ворота

Такая конструкция имеет высокий уровень огнестойкости и хорошо защищает от разных видов дыма. Могут иметь самые разные вариации. Встречаются ворота распашного типа, подъемного и также откатного.

Как правило, устанавливается автоматическая система управления от пульта, или же от сигнализации.

Из явных недостатков, стоит выделить затраты на саму конструкцию и монтаж. К тому же такая конструкция требует много пространства.

Окна

Применяются в тех помещениях, где помимо высокого уровня противопожарной защиты также требуется доступ солнечного света. Монтируются с видом на улицу и в соседние помещения.

Принципиально ничем не отличаются от обычных окон. Единственным различием будут материалы, из которых они изготавливаются. Как правило, используются прочные противопожарные стекла и пленки.

Шторы

Предназначены для защиты границ помещений или сооружений. Предотвращают распространение дыма, огня и продуктов горения на другие помещения. Когда возникает пожар, как правило, шторы (из специального пожарного поста) опускаются и тем самым ограничивают распространение огня. Бывают вертикальные и горизонтальные.

Чаще всего встречаются в конструкциях логистических помещений, вокзалов, музеях и торговых комплексов и других. Короче говоря, их можно увидеть в помещениях, где требуется малые размеры и высокая функциональность противопожарных преград.
