Как сделать расчет монолитной плиты перекрытия?

Расчет пошагово

В автоматическом режиме выполнить расчет плиты перекрытия для жилого здания поможет онлайн-калькулятор – нужно только ввести геометрические размеры конструкции и марку используемого бетона. Вычисление производится на основании нормативных параметров и нагрузок, которые регламентированы СНиП 2.01.07-85.

Методику самостоятельного определения параметров рассмотрим ниже.

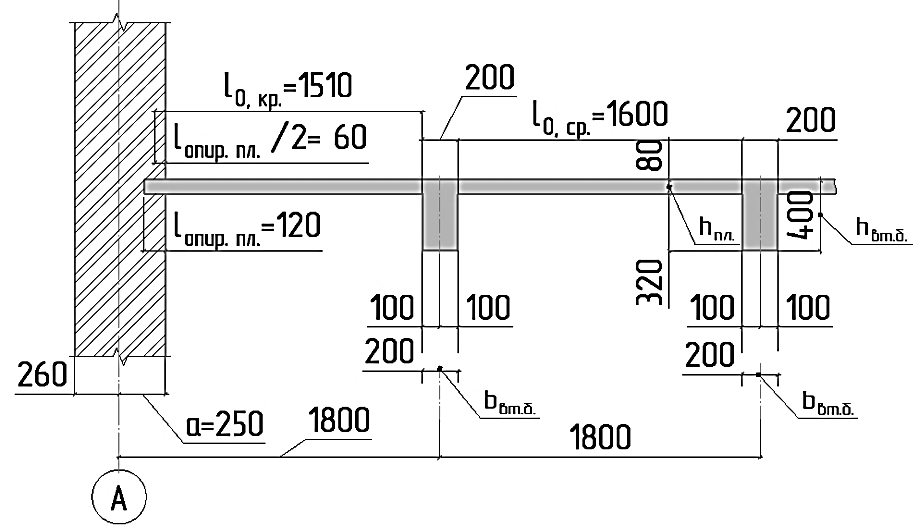

Определение расчетной длины плиты

Основными понятиями при проектировании геометрии монолитной плиты являются проектная и физическая длина. Под понятием «расчетная длина» следует понимать минимальное расстояние между наиболее удаленными стенами. Из этого можно сделать вывод, что физическая длина будет всегда больше проектной.

Монолитная плита перекрытия может быть однопролетной (опираться по длине только на 2 несущие стены) и многопролетной (опираться на 3 и более стеновые конструкции). Опирание на стены может быть выполнено жестко (с защемлением) и шарнирно.

Рисунок 3. Схема жесткого опирания

Рисунок 4. Схема шарнирного опирания

Рисунок 5. Схема многопролетного монолитного перекрытия

Толщину плиты можно рассчитать по соотношению 1:30 к расчетной площади перекрытия. Обычно она составляет не менее 200 мм.

Предварительное определение класса арматуры и марки бетона

Расчет междуэтажного (межэтажного) перекрытия начинается с определения класса арматуры. Это можно выполнить вручную или выбрать из таблицы на рис. 6.

Рисунок 6. Формула и таблица для выбора класса арматуры

Класс арматуры без расчетов подбирается по значению a_R, обозначающему расстояние от центра поперечного сечения прутка до нижнего уровня плиты. С увеличением данного расстояния (его минимальное значение должно быть не меньше диаметра самой арматуры, но и не менее 10 мм) повышается прочность сцепления прутка с бетоном. Также его можно принять по коэффициенту ξ_R, который высчитываетсяпо формуле, приведенной на рис. 6.

При выборе марки бетона нужно учитывать, что этот материал является неоднородным, поэтому его физико-механические свойства (даже при условии изготовления образцов из одного замеса) характеризуются значительным разбросом.

Важно знать, что при расчетах нужно учитывать и марку бетона, и класс арматуры. При этом сопротивление бетона на сжатие не допускается принимать большим, чем сопротивление арматуры – т.е. в сущности, на растяжение будет работать именно армирующий каркас

в сущности, на растяжение будет работать именно армирующий каркас

в сущности, на растяжение будет работать именно армирующий каркас.

Как правило, при сооружении перекрытий в жилых зданиях применяются бетонные смеси марок М250-М350 (В20-В25). Для армирующего каркаса обычно применяется арматура А400 или А500.

Определение нагрузки на плиту

Расчет бетонной плиты перекрытия всегда направлен на определение распределенной нагрузки. Для этого нужно просуммировать собственный вес горизонтальной конструкции и вертикальные нагрузки.

Масса будущей плиты толщиной 200 мм определяется с учетом плотности бетона и, как правило, составляет в пределах 500 кг/м2. Согласно строительным нормам нормативные нагрузки от вышерасположенных строительных конструкций на перекрытие в зданиях жилого типа принимаются равными от 200 до 800 кг/м2 – берем среднее значение в 500 кг/м2. В результате получаем общую распределенную нагрузку 1000 кг/м2.

Основные принципы того, как рассчитать плиту перекрытия, рассмотрены в следующем видео:

https://youtube.com/watch?v=RuDe63IZOGI

Максимальное изгибающее напряжение всегда приходится на центр монолитного перекрытия, которое опирается на стены по контуру. Для расчета изгибающего момента нужно воспользоваться формулой, приведенной на рис. 7.

Рисунок 7. Воздействие изгибающего момента и формула для его расчета

Пример расчета изгибающего момента, воздействующего на монолитную плиту перекрытия при пролете длиной 6 м:

М_мах=(1000×62)/8=4500 кг/м

Подбор сечения арматуры

Для создания армирующего каркаса применяется рифленая арматура. Согласно строительным нормам диаметр прутков выбирается не менее 10 мм для двухрядной и 12 мм для однорядной вязки в зависимости от длины перекрытия. Размер ячеек сетки подбирается 200х200 мм или меньше, но в этом случае увеличится общий вес монолитной конструкции.

Фото 8. Внешний вид армирующего каркаса

При соединении опалубки с каменной стеной армирующий каркас применяется несколько способов, показанных на рис. 9

Рисунок 9. Способы соединения опалубки с каменной стеной

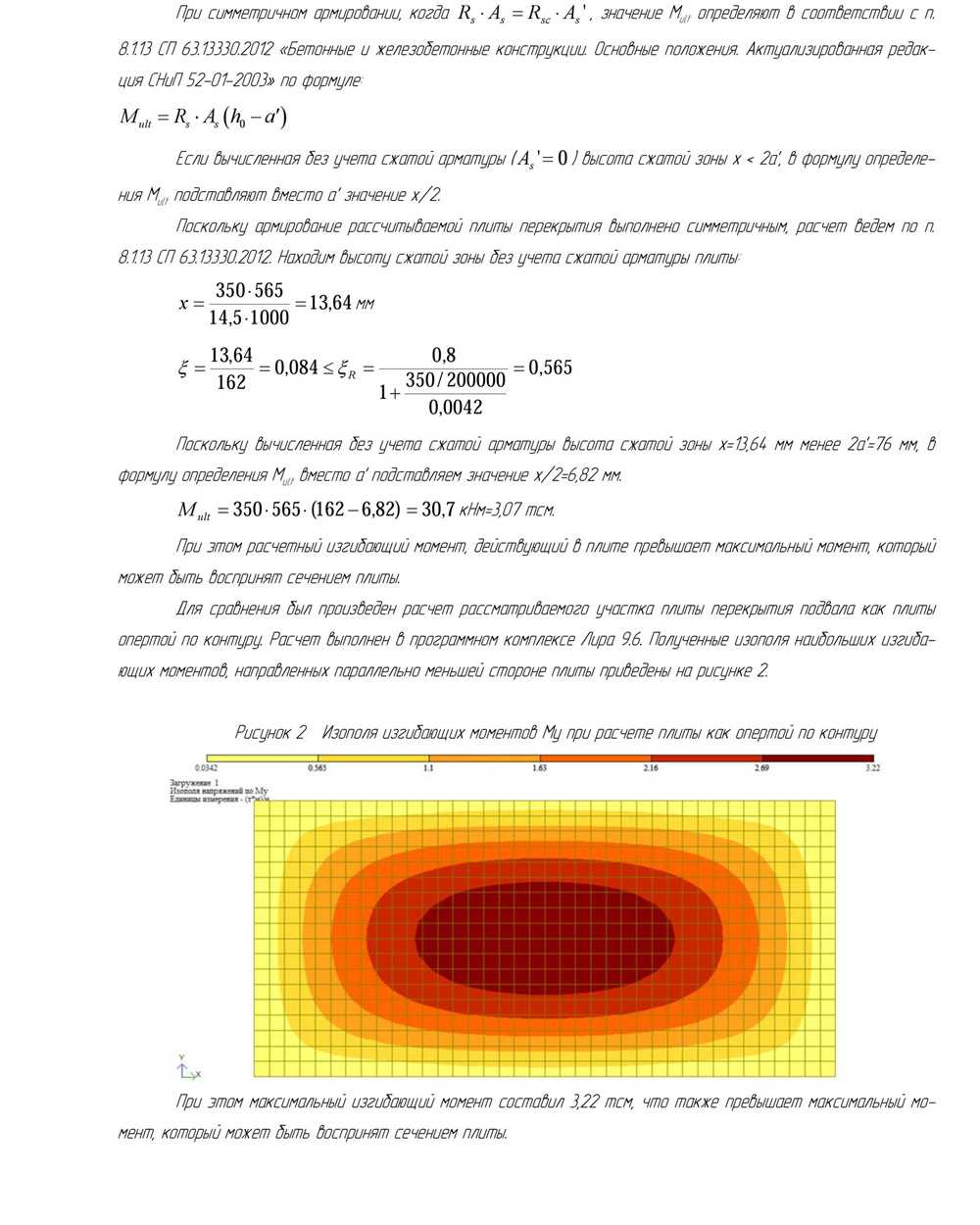

Исходные данные для выполнения расчета

Цель выполнения настоящего расчета — определение фактической несущей способности монолитной железобетонной плиты перекрытия подвала над комнатой отдыха жилого дома.

При расчете учитывались следующие исходные данные и предпосылки:

— со слов Заказчика, плита перекрытия армировалась и бетонировалась как единая конструкция сразу над всем подвалом. Однако, поскольку наверняка установить факт наличия правильного армирования плиты над опорой (средней стеной) на настоящий момент невозможно, расчет плиты перекрытия выполнен без учета ее неразрезности, что идет в запас прочности, поскольку фактические изгибающие моменты, действующие в пролете плиты будут ниже;- по результатам осмотра жилого дома, монолитная железобетонная плита перекрытия подвала выполнена опертой на стены подвала по контуру. Однако, участок плиты перекрытия над комнатой отдыха условно рассчитывался как балка шириной 1,0 м на двух опорах (продольных стенах помещения), как худший случай работы плиты;- расчетный пролет: расстояние в свету между продольными стенами помещения составляет 5130 мм (см. схему на рис. 1). Опирание плиты перекрытия выполнена на всю толщину стен здания.

Расчетный пролет, на который выполнялись дальнейшие вычисления принят равным 5,4 м;- толщина плиты перекрытия: 200 мм;- материал плиты перекрытия: бетон, по результатам выполненных испытаний, бетон плиты перекрытия соответствует классу В25, Rb = 14,5 МПа.- рабочая арматура плиты перекрытия: армирование плиты перекрытия, расстояние между стержнями и величина защитного слоя бетона принималось со слов Заказчика, а также по результатам определения шага и защитного слоя бетона неразрушающим методом. Армирование выполнено из стержней периодического профиля диаметром 12 мм, уложенных в двух направлениях с размером ячейки 200х200 мм в два слоя (около нижней и верхней зоны плиты). Для расчета принято армирование из ф12 А400, шаг стержней 200 мм, As = 565 мм2, Rs = 350 МПа. Расстояние от нижней грани плиты перекрытия до центра тяжести нижней рабочей арматуры: принято по результатам определения армирования неразрушающими методами а = 38 мм. Расстояние от верхней грани плиты перекрытия до центра тяжести верхней арматуры принято аналогичным нижней арматуре;- при расчете плиты перекрытия учитывались нагрузки от следующих слоев: цементно-песчаная стяжка толщиной 100 мм, фактически выполненная на момент расчета, покрытие пола из керамогранита (на момент выполнения расчета не выполнено, принято со слов Заказчика), также учтена отделка потолка в виде штукатурного слоя из цементно-песчаного раствора толщиной 30 мм, как наиболее тяжелый возможный вид отделки. Полезная нагрузка и коэффициенты надежности по нагрузке принимались по СП 20.13330.2016 «Нагрузки и воздействия» (актуализированная редак-ция СНиП 2.01.07-85*).





Вывод по результатам расчета

При расчете монолитной железобетонной плиты перекрытия подвала над комнатой отдыха на принятую нагрузку, расчетные изгибающие моменты превышают предельный момент, который может быть воспринят сечением плиты.

Рекомендации по дальнейшей эксплуатации плиты перекрытия подвала

Поскольку при выполнении расчета выявлено превышение расчетных изгибающих моментов, действующих в плите перекрытия на рассчитанном участке предельного момента, который может быть воспринят сечением плиты, рекомендуется выполнить одно из следующих мероприятий:

• возведение несущей стены под плитой перекрытия в середине пролета (или по возможно-сти ближе к середине пролета), при этом обеспечить передачу нагрузки от плиты перекрытия на эту стену;
• подведение разгружающей балки (балок) под плиту перекрытия, при этом необходимо обеспечить включение этих балок в работу;
• усиление плиты перекрытия другим способом (например — устройство дополнительного армирования снизу плиты с последующим обетонированием и др.).

При выборе конкретного способа усиления плиты перекрытия подвала необходимо предварительно проверить принятое решение расчетом.

Расчет монолитной плиты, опертой по контуру ↑

Параметры монолитной плиты

Понятно, что вес литой плиты напрямую зависит от ее высоты. Однако, помимо собственно веса она испытывает также определенную расчетную нагрузку, которая образуется в результате воздействия веса выравнивающей стяжки, финишного покрытия, мебели, находящихся в помещении людей и другое. Было бы наивно предположить, что кому-то удастся полностью предугадать возможные нагрузки или их комбинации, поэтому в расчетах прибегают к статистическим данным, основываясь на теории вероятностей. Таким путем получают величину распределенной нагрузки.

К примеру:

Здесь суммарная нагрузка составляет 775 кг на кв. м.

Одни из составляющих могут носить кратковременный характер, другие – более длительный. Чтобы не усложнять наши расчеты, условимся принимать распределительную нагрузку qв временной.

Как рассчитать наибольший изгибающий момент

Это один из определяющих параметров при выборе сечения арматуры.

Напомним, что мы имеем дело с плитой, которая оперта по контуру, то есть, она будет выступать в роли балки не только относительно оси абсцисс, но и оси аппликат (z), и будет испытывать сжатие и растяжение в обеих плоскостях.

Как известно, изгибающий момент по отношению к оси абсцисс балки с опорой на две стены, имеющей пролет l_n вычисляют по формуле m_n = q_nl_n2/8 (для удобства за ее ширину принят 1 м). Очевидно, что если пролеты равны, то равны и моменты.

Если учесть, что в случае квадратной плиты нагрузки q₁ и q₂ равны, возможно допустить, что они составляют половину расчетной нагрузки, обозначаемой q. Т. е.

Иначе говоря, можно допустить, что арматура, уложенная параллельно осям абсцисс и аппликат, рассчитывается на один и тот же изгибающий момент, который вдвое меньше, нежели тот же показатель для плиты, которая в качестве опоры имеет две стены. Получаем, что максимальное значение расчетного момента составляет:

Что же касается величины момента для бетона, то если учесть, что он испытывает сжимающее воздействие одновременно в перпендикулярных друг другу плоскостях, то ее значение будет больше, а именно,

Как выбрать сечение арматуры

В качестве примера произведем расчет сечения стержня по старой методике и сразу отметим, что конечный результат расчета по любой другой дает минимальную погрешность.

Какой бы способ расчеты вы ни выбрали, не надо забывать, высота арматуры в зависимости от ее расположения относительно осей x и z будет различаться.

В качестве значения высот предварительно примем: для первой оси h₀₁ = 130 мм, для второй – h₀₂ = 110 мм. Воспользуемся формулой А_n = M/bh2_nR_b. Соответственно получим:

• А₀₁ = 0.0745
• А₀₂ = 0.104

Из представленной ниже вспомогательной таблицы найдем соответствующие значения η и ξ и посчитаем искомую площадь по формуле Fan= M/ηh0nRs.

Получаем

• Fa1 = 3,275 кв. см.
• Fa2 = 3,6 кв. см.

Фактически, для армирования 1 пог. м необходимо по 5 арматурных стержня для укладки в продольном и поперечном направлении с шагом 20 см.

Для выбора сечения можно воспользоваться нижележащей таблицей. К примеру, для пяти стержней ⌀10 мм получаем площадь сечения, равной 3,93 кв. см, а для 1 пог. м она будет в два раза больше – 7,86 кв. см.

Сечение арматуры, проложенной в верхней части, было взято с достаточным запасом, поэтому число арматуры в нижнем слое можно уменьшить до четырех. Тогда для нижней части площадь, согласно таблице составит 3,14 кв. см.

На заметку Для расчета подобной плиты в панельном доме согласно имеющимся методикам расчета обычно применяют корректирующий коэффициент для учета также пространственной работы конструкции. Он позволяет примерно на 3–10 процентов сократить сечение. Однако многие специалисты считают, что, в отличие от заводских, для монолитных плит его использование не столь уж обязательно, поскольку при таком подходе возникает необходимость в ряде дополнительных расчетов, к примеру, на раскрытие трещин и прочих. И потом, если центральную часть армировать стержнями большего диаметра, то прогиб посередине будет изначально меньше. При необходимости его можно достаточно просто устранить или скрыть под финишной отделкой.

Схема армирования плит перекрытия

Существуют различные схемы армирования. Но у них всех имеется один общий принцип, который имеет следующий вид:

1. Арматура в верхней части плиты.
2. Арматура в нижней части плиты.
3. Армирование, которое перераспределяет нагрузку.
4. Подставки для катанки.

Схемы вполне могут и отличаться. Если имеются трудности в самостоятельном расчете нагрузки на плиту и составление схемы, то можно воспользоваться помощью профессионалов.

Этапы процесса работы по армированию плит перекрытия:

Этап 1. Расчет нагрузки

Изначально нужно произвести статистический расчет нагрузки на будущую конструкцию. Ее можно разделить на:

• действующую. К ней относится вес самой плиты, стен, отделочных материалов, потолка;
• временную. Это может быть мебель, люди, оборудование.

В дальнейшем, исходя из полученных результатов, выбрать толщину плиты и бетона, необходимое армирование и саму схему армирования.

Этап 2. Установка опалубки

Ее устанавливать обязательно нужно на всю длину плиты. Для этого на телескопические стойки необходимо установить продольные балки и поднять их на необходимую высоту. Затем на них смонтировать поперечные бруски и к ним закрепить фанеру. Полученную конструкцию выровнять при помощи уровня или нивелира. По желанию опалубку можно взять в аренду у строительных фирм, которые предоставляют данную услугу.

Этап 3. Сооружение каркаса

Его сооружать необходимо согласно готовой схеме. В основном размер ячеек составляет 150×150 мм или 200×200 мм. Нужно постараться сделать продольные участки каркаса целыми. Если все же не хватает длины, то арматуру нужно укладывать внахлест друг на друга, на минимальное расстояние равное 40 диаметрам. К примеру, если у используемой арматуры диаметр составляет 10 мм, то нахлест рекомендуется делать не менее 400 мм.

Места соединения арматуры должны находиться только в шахматном порядке. Все должно быть прочно закреплено. Арматуру приваривать между собой нельзя, а необходимо связывать только вязальной проволокой. В таком случае конструкция получится подвижной.

Установку дополнительных арматур в местах усиления нужно расположить между слоями каркаса. Дополнительное армирование сооружается при помощи отдельных прутьев, длина которых составляет от 400 до 1500 мм. Готовый каркас должен находиться весь в бетоне, пустое расстояние от опалубки до каркаса должно быть от 20 мм.

Этап 4. Заливка

Заливка бетона должна выполняться однократно, желательно использовать бетононасос. Залитую смесь нужно хорошо уплотнить, для этого необходимо использовать глубинные вибраторы. Затем в последующие несколько дней нужно периодически немного увлажнять плиту разбрызгиванием воды, для исключения появления микротрещин в ней. Изделие будет готова к эксплуатации через месяц, когда бетон полностью высохнет.

Благодаря армированию в завершение можно получить очень прочную и качественную конструкцию, которая с легкостью перенесет различные механические на нее воздействия.

Классификация монолитных плит перекрытия

Монолитное перекрытие бывает балочным, безбалочным и ребристым (кессонным).

Балочное перекрытие укладывают двумя способами, в зависимости от типа плиты: ребристая она или гладкая. Если плита ребристая, то балки укладывают перпендикулярно ребрам. Если гладкая, то для достижения большей жесткости балки укладывают перпендикулярно друг другу.

Используют два типа балок: главные (с большим диаметром сечения) и второстепенные (с меньшим диаметром). Балки делают стальными или монолитными. Монолитные балки, в свою очередь, могут иметь разные схемы устройства. Они могут быть уложены в несколько рядов или слоев. Иногда плиту дополнительно усиливают в месте балки дополнительной арматурной сеткой. Стальные балки подпирают само перекрытие или могут находиться в самой монолитной плите. Несущий элемент в балке — двутавр.

При устройстве безбалочного перекрытия используют колонны с капителями. Последние выполнены в виде перевернутой пирамиды. Сечение арматурных штырей 8−12 мм. Капители имеют выпуски штырей с двух сторон, которые входят в сами плиту и укрепляют конструкцию. Плиты имеют каркас в два слоя арматуры. В этом случае плиты имеют толщину от 1/35 до 1/30 длины пролета. В последнее время распространена технология одновременного бетонирования колонн и плит.

Кессонное перекрытие отличается от ребристого количеством направлений ребер: они располагаются в обоих направлениях. Преимущества такого устройства перекрытия в легкости конструкции и прочности на изгиб из-за сетки ребер. При строительстве широкого пролета на месте стыка колонны и перекрытия устанавливается дополнительное арматурное усиление. Штыри колонны проникают в полость опалубки. Кессонное устройство предполагает верхний ряд сплошной арматурной сетки. Диаметр сечения штырей 8 мм.

Характеристики железобетонных конструкций

ЖБИ конструкции применяются в строительстве жилых и промышленных зданий, инженерных объектов и производственных сооружений. Чаще всего применяется сборный железобетон, но также конструкции бывают монолитными, сборно-монолитными. Для получения изделия небольшого веса с сохранением свойств и показателей в создании элементов применяют высококачественный прочный бетон и стальную арматуру.

Большая часть конструкций эксплуатируются в оптимальном температурном режиме (от -70 до +50 градусов по Цельсию), точные характеристики изделия зависят от сферы использования.

Какие объекты строят из железобетона:

• Жилое строительство – фундаменты, стены, перекрытия и т.д.
• Объекты особого назначения – аэродромы, бункера, атомные реакторы, морские конструкции.
• Коммерческие и промышленные объекты – склады, цеха, ангары, производственные помещения.

Основные преимущества, которые демонстрируют монолитные и сборные железобетонные элементы – высокая прочность (увеличивается с течением времени), длительный срок эксплуатации (минимум 50 лет), стойкость к огню и морозу, оптимальная стоимость, возможность сделать или собрать самостоятельно (но с применением спецтехники), стойкость к сейсмической активности, возможность создавать любые архитектурные формы из бетона.

Недостатки железобетона: большая масса, необходимость проведения дополнительных теплоизоляционных мероприятий, риск появления трещин, важность правильных расчетов (в противном случае плита или колонна, фундамент или перекрытие не будут служить, а могут стать причиной разрушений даже под воздействием собственного веса). Все свойства, которые демонстрирует монолитный или сборный железобетон, напрямую зависят от качества вяжущего и наполнителей для приготовления бетона. Итоговое качество бетона также во многом зависит от его пористости и плотности

Чем меньше пор и больше плотность – тем прочнее бетонный монолит

Итоговое качество бетона также во многом зависит от его пористости и плотности. Чем меньше пор и больше плотность – тем прочнее бетонный монолит

Все свойства, которые демонстрирует монолитный или сборный железобетон, напрямую зависят от качества вяжущего и наполнителей для приготовления бетона. Итоговое качество бетона также во многом зависит от его пористости и плотности. Чем меньше пор и больше плотность – тем прочнее бетонный монолит.

Благодаря стойкости к огню бетонные сооружения часто эксплуатируют в строительстве промышленных предприятий и производств, где отмечена высокая температура

Немаловажно и то, что бетон обладает прекрасными показателями морозостойкости, успешно выдерживает резкие перепады, понижение/повышение температур

Ввиду того, что при всех своих преимуществах бетон обладает неспособностью выдерживать сопротивление на растяжение, его укрепляют армированной сталью и другими материалами. Тандем металла и бетона гарантирует самые высокие показатели и характеристики.

Шаг 12: Заливка бетоном

После подготовки опалубки и арматуры можно приступать к заливке бетоном плиты перекрытия. Заливка бетоном является последним этапом работы и требует аккуратности и внимания.

Перед заливкой необходимо убедиться, что все электрические и водопроводные коммуникации, которые проходят через перекрытие, были надежно защищены от бетонной смеси. Также следует проверить правильность расположения арматуры и опалубки. Если у вас есть возможность, проконсультируйтесь с профессионалом, который имеет опыт в заливке бетоном.

Приступая к заливке бетоном, следуйте следующим шагам:

1. Подготовьте бетонную смесь в соответствии с рекомендациями производителя.
2. Начинайте заливку бетона с одного угла плиты перекрытия и равномерно распределите его по всей поверхности.
3. Используйте штурвалы, чтобы удалить воздушные пузыри, которые могут образоваться в процессе заливки. Для этого встряхивайте или потряхивайте опалубку, чтобы воздушные пузыри поднялись наверх и вышли наружу.
4. Контролируйте уровень бетона с помощью уровня и доводите поверхность до горизонтального положения.
5. При необходимости, добавляйте дополнительные слои бетона для достижения требуемой толщины плиты перекрытия.
6. Установите арматурные штифты, чтобы предотвратить скольжение и сдвиг арматуры в процессе заливки.
7. Оставьте бетон высыхать и затвердевать в течение нескольких дней. Период высыхания может различаться в зависимости от погодных условий и типа используемого бетона.

После заливки бетоном и его полного затвердевания можно приступать к демонтажу опалубки и проведению дополнительных отделочных работ, если необходимо.

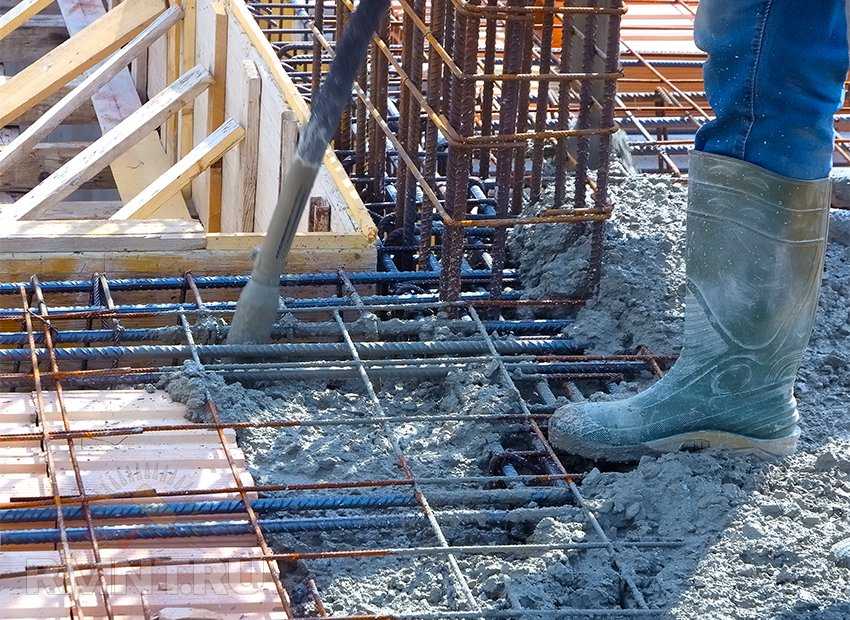

Бетонирование перекрытия

Существуют правила бетонирования, которые следует соблюдать беспрекословно, чтобы не подвергнуть конструкцию разрушению в дальнейшем:

1. Укладка бетона в перекрытие должна быть произведена за один раз. При длительном простое при бетонировании уложенный бетон может схватиться, и новый не сможет смешаться с ним. В итоге получится граница, по которой может пойти трещина.
2. При бетонировании в прохладный период (0…+5 °С) используйте специальные антиморозные присадки. Больше о зимнем бетонировании читайте в этой статье .
3. Обязательно используйте вибраторы — глубинные или поверхностные. Без вибрирования бетон имеет 40-50% проектной прочности. Больше информации о бетонировании вы найдете в нашей статье .
4. Опалубка перекрытия демонтируется не ранее 28 дней после укладки бетона.

Виталий Долбинов, рмнт.ру

Плита перекрытия — это горизонтальная строительная конструкция, которая разделяет этажи друг от друга. Эта конструкция является несущей, она распределяет нагрузки и обеспечивает жесткость здания. Монолитная плита перекрытия — это конструкция, изготовленная на месте строительства здания путем заливки арматуры бетонной смесью.

Нельзя изменять проект дома без согласования с архитектором, потому что эти плиты проектируются специально для конкретного здания, так как для них нужно определить расположение арматуры и способ опоры.

Сталь намного прочнее бетона, именно потому арматурная сетка находится внизу плиты. Эта сетка не должна быть впритык к опалубке, расстояние между арматурой и опалубкой должно быть больше 3 см. Арматуру используют сечением 8−12 мм. Бетон должен иметь толщину не менее 10 см. Плита должна быть забетонирована за один раз. Опалубка выполняется в виде дна и стен будущей плиты. Для долговечности, прочности и надежности перекрытия используют бетона марки М200 и выше. Для этого лучше покупать готовую бетонную смесь на заводе.

Этот тип перекрытий имеет преимущества перед готовыми железобетонными плитами:

• монолитное перекрытие используют в тех случаях, когда сложно организовать работу подъемного крана на стройплощадке, а также если здание имеет нестандартные размеры и архитектурные формы;
• благодаря прочной связи элементов плиты обеспечивается высокая жесткость конструкции;
• экономия денежных средств на электроэнергию, погрузочно-разгрузочные работы, сварочные работы по устранению стыков, меньшие затраты на материалы;
• все необходимые материалы есть в свободной продаже;
• нижняя поверхность плиты гладкая и ровная, поэтому проводить штукатурные работы легче;
• отсутствие стыков повышает звукоизоляцию здания;
• материал не горит и не подвержен гниению;
• такой метод построения здания позволяет делать выносные конструкции (балконы), основание которых — единая плита с межэтажным перекрытием. Это повышает прочность и надежность балкона.

Главный недостаток такого типа перекрытия состоит в повышенной сложности работ в холодное время года. Необходимая прочность достигается через 28 дней. Из-за высокой влажности и пониженной температуры бетон будет застывать дольше, что увеличивает сроки строительства. Для исполнения монолитного перекрытия требуются специалисты высокого класса, так как плиты надо усиливать дополнительными опорами.

Еще один недостаток заключается в том, что перед тем, как заливать арматуру бетоном, нужно сделать опалубку. Обычно это занимает много времени и древесного материала. В настоящее время этого недостатка можно избежать. На рынке стройматериалов продают или сдают в прокат готовые элементы щитовой опалубки (фанерные плиты).

Шаг 6: Определение площади одной плиты

Для рассчета монолитной плиты перекрытия необходимо определить площадь одной плиты. Площадь плиты зависит от ее размеров и толщины, а также от требуемой нагрузки.

Для начала определите требуемую нагрузку на плиту, исходя из функционального назначения помещения. Обычно требуемая грузоподъемность прописана в строительных нормах и правилах, либо можно обратиться к инженеру-консультанту.

Затем определите размеры плиты. Плиты перекрытия могут быть прямоугольными или квадратными по форме. Используя рабочий чертеж или проект, определите длину и ширину плиты.

После этого определите толщину плиты. Толщина плиты зависит от требуемой жесткости и уровня нагрузки. Чем тоньше плита, тем менее жесткая она будет и тем больше шансов на появление неприятных перекосов. Рассчитайте толщину плиты, исходя из требований к жесткости и грузоподъемности.

После определения всех параметров можно рассчитать площадь одной плиты перекрытия. Для этого перемножьте длину и ширину плиты. Например, если длина плиты составляет 3 метра, а ширина 2,5 метра, то площадь плиты будет 3 * 2,5 = 7,5 квадратных метра.

Обратите внимание, что это вычисление использует базовую формулу для прямоугольной плиты. В случае, если у вас есть несколько видов плит с разными размерами, нужно будет рассчитать площадь для каждого вида по отдельности и сложить результаты
