Как сделать замер пластикового окна: как правильно, своими руками снять параметры в кирпичном, деревянном доме, как произвести самостоятельный расчет по схеме?

Для чего важно знать площадь окон

Окна — весьма специфические конструкции. С одной стороны они обеспечивают достаточную освещенность помещения, с другой — являются самой большой «черной дырой», через которую тепло уходит на улицу.

Обе крайности обычно являются следствием ошибки в строительных расчетах или вообще их отсутствия.

Согласно правилам строительства, минимальное количество света проникает в помещение, в котором суммарная площадь всех окон — это 10–12,5% от общей площади комнаты.

При этом важна не только ширина и высота окна, но их соотношение. Чем ближе пропорция к гармоничному прямоугольнику, тем лучше оно воспринимается визуально и тем удобнее им пользоваться.

Окно, близкое к идеальному, — это прямоугольник с правильными пропорциями (например: шириной 80 см и высотой 130 см).

Для того чтобы было удобно выглядывать наружу, верхний край стены под окном должен находиться не выше 90–100 см. В свою очередь, верхний край удобного окна находится на высоте порядка см от пола и оставляет достаточно пространства для крепления штор, жалюзи или ролетной коробки.

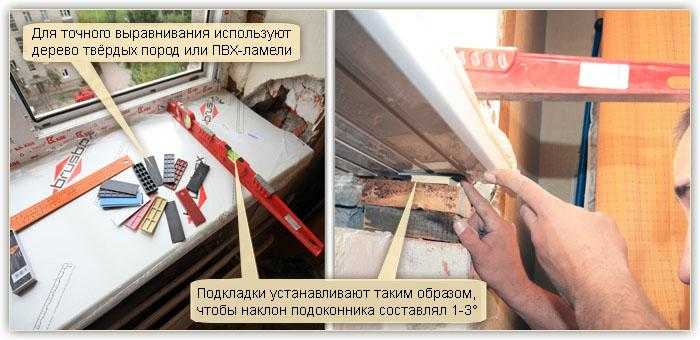

Выравнивание ПВХ окна в проеме

Правильная установка пластикового окна возможна только после тщательного горизонтального и вертикального выравнивания поливинилхлоридной конструкции на месте монтажа. Отвесность рамы проверяется в трех плоскостях. Работа выполняется при использовании отвеса, строительного или лазерного уровня. Нельзя процесс проводить, ориентируясь на края оконного проема. Ведь его боковые стенки в старых и даже новых домах часто не находятся в вертикальной и горизонтальной плоскости.

В ГОСТ указано, что допускается отклонение рамы по вертикали. Это значение не может превышать 3 мм на 1 м. Однако по всей длине металлопластиковой конструкции максимальная величина отклонения должна быть меньше 4,5 мм. Для выравнивания профильной системы в проеме применяются монтажные клинья из полимерного материала или бруски из твердой древесины, пропитанной антисептическими составами. Они подкладываются под нижний профиль и используются на всех остальных сторонах рамы.

Проще некуда: как производить замер пластиковых окон без четвертей

Если в вашем доме при строительстве не были учтены четверти, значит произвести расчет будет еще намного более просто. Да и возни при этом будет гораздо меньше, и время вы реально сможете сэкономить.

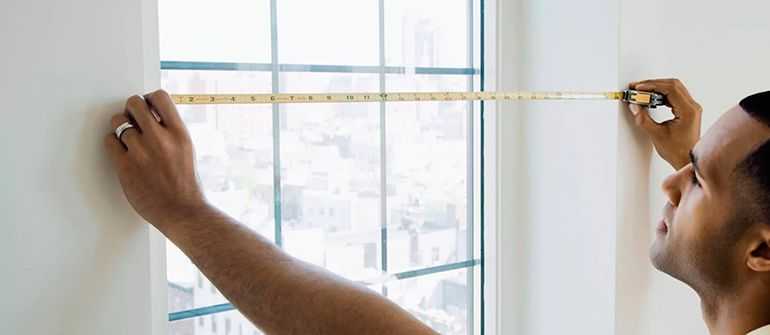

Для начала произведите замеры оконного проема по ширине, причем сделать лучше несколько, на различной высоте. Сравнив результаты, нужно выбрать наименьшее, п потом отнять еще от двух, до четырех сантиметров. Чем больше разброс в проведенных вами промерах ширины, тем больше придется отнять сантиметров для окончательного варианта.
Точно те же манипуляции нужно повторить, замеряя окно по высоте. Однако тут число, которое нужно отнять от полученного результата должно быть точно не менее двух с половиной сантиметров.
Стоит обязательно учитывать, что нижний край окна обязательно должен быть выше, чем кромка проема, если вы планируете установить отлив для отвода воды, которая может разрушить все труды, проникая по конструкции прямиком в стену.

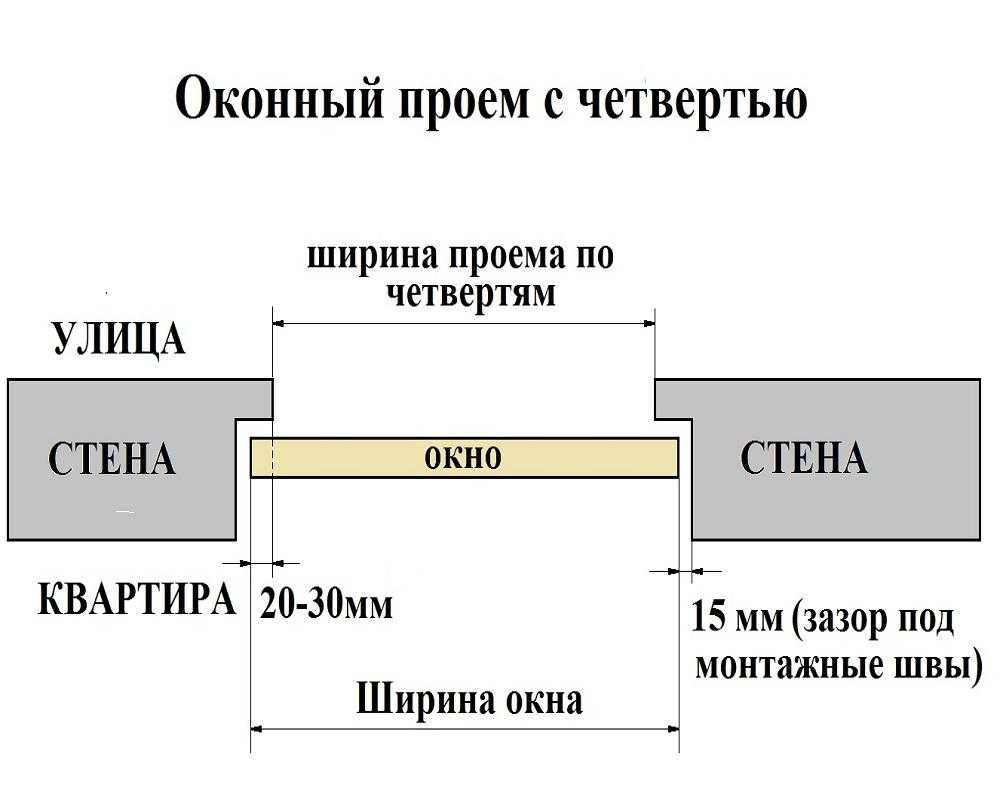

Как замерить окно с четвертью

Если в оконном проеме есть выступ в четверть то установка оконной системы будет осуществляться изнутри помещения, так что и замерить проем нужно с учетом специфики. При наличии такого выступа замер по ширине окна проводят замер по внешнему (уличному) откосу, при этом добавив к показателю 40-60 мм. После этого стоит замерить внутреннюю ширину. Будущее окно не должно превышать габариты по внутреннему показателю.

Высота окна это показатель от нижнего откоса, минус 10-20 миллиметров на зазор. До верхнего добавив при этом 30 мм для фиксации окна в четверти.

В идеале при установке оконных систем в проем с четвертью нужно соблюдать следующие параметры:

Для установки под нижнюю часть рамы водоотлива зазор от края четверти составляет максимум 20 миллиметров.
Рама заходит за боковые выступы на 20-30 мм.
За верхний выступ окно заходит на 20 мм.
Вся оконная система не касается стенок проема, имея при этом монтажный зазор.

При соблюдении таких параметров, пластиковое окно должно надежно войти в проем и зафиксироваться.

Назначьте ширину подоконника, Нпод (см. рис. 6).

Ширину подоконника рекомендуется рассчитывать от монтажной плоскости: к Gвнутр. прибавить «вылет» и отнять толщину коробки изделия (не забудьте о величине технологического паза под подоконник!). Согласуйте с Заказчиком.

Внимание! Типовая ошибка! Толщина стены по левому и правому откосу может оказаться различной. Неодинаковый вылет подоконника вряд ли понравится Заказчику

Измерьте Gвнутр. с обеих сторон и, обнаружив расхождение, выберите вариант:изменить положение монтажной плоскости (не всегда возможно и/или нужно);подравнять толщину стен (силами Заказчика);сделать подоконник – трапецию (дороже для Заказчика);получить согласие Заказчика на неодинаковый вылет.

Совет.

Подоконник с большим вылетом затрудняет попадание теплого воздуха от батареи отопления к плоскости окна. По возможности придерживайтесь правила: подоконник должен закрывать 1/3 часть радиатора батареи отопления (рис. 8).

В тех случаях, когда радиатор находится в нише и полностью перекрывается подоконником, целесообразно рассматривать вариант изготовления подоконника со специальными отверстиями для нормальной конвекции теплого воздуха (см. рис.9). Размеры отверстий определяются размерами и геометрией доступных для закупки декоративных решеток (по типу автомобильных).

Средняя стоимость услуги

Многие серьезные оконные компании не берут деньги заказчиков за замер окна, это бонус для них и гарантия, что работа будет поручена данной фирме «по ключ» от замера до послемонтажного обслуживания.

Средние цены на замер оконных стеновых проемов:

ПВХ-окно, стандартное, панельный дом — 200 руб.;
ПВХ-окно, стандартное, кирпичный дом — 300 руб.;
ПВХ-окно, нестандартное, деревянный дом — 300 руб.;
ПВХ-окно с балконом, панельный дом — 300 руб.;
ПВХ-окно с балконом, кирпичный дом — 400 руб.;
ПВХ-окно, нестандартное с балконом, деревянный дом — 450 руб.;
алюминиевое окно, стандартное, панельный дом — 250 руб.;
алюминиевое окно, стандартное, кирпичный дом — 350 руб.;
алюминиевое окно, нестандартное, деревянный дом — 300 руб.

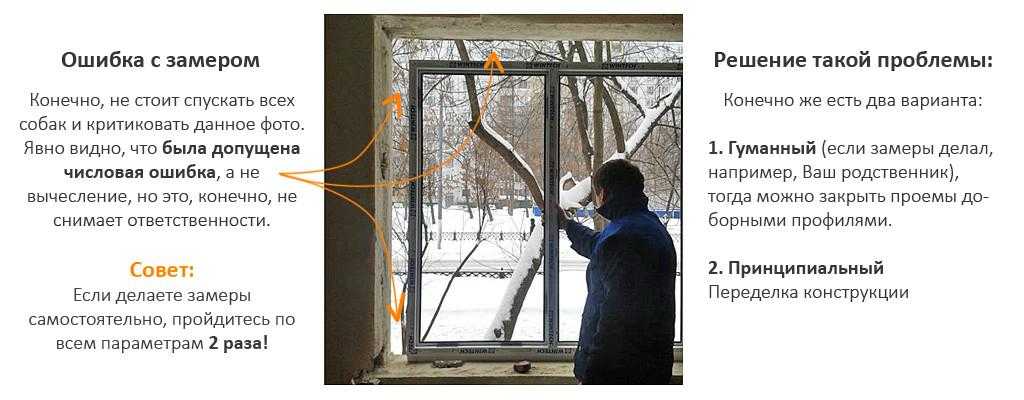

Ошибки и сложности

Как правило, большинство ошибок замерщиков обнаруживается уже в ходе монтажа. И хорошо если при этом старое окно еще не демонтировано, поскольку на исправление таких ошибок потребуется время.

Существует две наиболее распространенные ошибки замерщиков окон — меньше и больше нужного размера, при этом самый плохой вариант — последний. Если разрыв в размерах небольшой, то установка окна не прекращается, а усложняется по трудоемкости, кроме того она вызывает больший расход монтажных материалов и увеличивает время монтажа.

Последствия

Самым негативным последствием, к которому приводит неправильно выполненный замер окна, считается повторное его изготовление. Оплачивает такую ошибку виновная сторона — замерщик.

Если окно с неправильными размерами все же установлено, то ее собственнику нужно ожидать таких последствий:

Широкие монтажные щели, создание мостиков холода в оконной конструкции.
Конденсация на окнах и стенах из-за нарушения энергоэффективности соединения оконного блока и стены.
Нарушение эстетичного вида окна.
Деформация рамы, что приводит к промерзанию стеклопакета, утраты плотности конструкции, в результате чего в помещение будут поступать с улицы влажность и пыль. Это приведет к появлению плесени, грибков и ухудшению здоровья окружающих, особенно страдающих астмой.

Окна с четвертью

Прежде чем узнать, как самостоятельно замерить окна для замены на пластиковые, необходимо уделить внимание определенным вариантам. По статистике, большинство монтируемых окон оснащены четвертями, которые предотвращают выпадению окна

Такое название пошло из среды строителей, и этому есть свое объяснение. Размер выступа может быть различным, но если следовать правилу, то 6,5 или как еще можно сказать четверть кирпича – это и есть источник названия.

Не у каждого архитектора планировка учитывает четверти. Как показала практика, реальные объекты совсем неидеальны. Так же четверти могут быть больше или меньше нормы, и даже иметь разную длину с каждой из сторон. Это нужно учитывать, разбираясь, как правильно замерить проем под пластиковое окно.

Если замер выполнен правильно, то в итоге окно должно располагаться выше, чем нижний край четверти где-то на пару сантиметров. Этот зазор оставляют специально в качестве места под водоотлив.

Окно не должно сильно выходить за выступы четвертей, а сама рама не должна соприкасаться с проемом.

Между проемом и окном следует оставить зазор для запенивания. В нижней части это должно быть около 4 сантиметров, а вверху и по бокам не более 5. необходимо проследить, чтобы зазоры не были шире рекомендуемых параметров. Если иначе не получается, то лучше посоветуйтесь со специалистом.

Площадь комнаты в квадратных метрах

Посчитать несложно, требуется только вспомнить простейшие формулы а также провести измерения. Для этого нужны будут:

Рулетка. Лучше — с фиксатором, но подойдет и обычная.
Бумага и карандаш или ручка.
Калькулятор (или считайте в столбик или в уме).

Набор инструментов нехитрый, найдется в каждом хозяйстве. Проще измерения проводить с помощником, но можно справиться и самостоятельно.

Для начала надо измерить длину стен. Делать это желательно вдоль стен, но если все они заставлены тяжелой мебелью, можно проводить измерения и посередине. Только в этом случае следите чтобы лента рулетки лежала вдоль стен, а не наискосок — погрешность измерений будет меньше.

Прямоугольная комната

Если помещение правильной формы, без выступающих частей, вычислить площадь комнаты просто. Измеряете длину и ширину, записываете на бумажке. Цифры пишите в метрах, после запятой ставите сантиметры. Например, длина 4,35 м (430 см), ширина 3,25 м (325 см).

Как высчитать площадь комнаты

Найденные цифры перемножаем, получаем площадь комнаты в квадратных метрах. Если обратимся к нашему примеру, то получится следующее: 4,35 м * 3,25 м = 14,1375 кв. м. В данной величине оставляют обычно две цифры после запятой, значит округляем. Итого, рассчитанная квадратура комнаты 14,14 квадратных метров.

Помещение неправильной формы

Если надо высчитать площадь комнаты неправильной формы, ее разбивают на простые фигуры — квадраты, прямоугольники, треугольники. Потом измеряют все нужные размеры, производят расчеты по известным формулам (есть в таблице чуть ниже).

Перед тем как посчитать площадь комнаты, тоже проводим изменения. Только в этом случае цифр будет не две, а четыре: добавится еще длина и ширина выступа. Габариты обоих кусков считаются отдельно.

Один из примеров — на фото. Так как и то, и другое — прямоугольник, площадь считается по той же формуле: длину умножаем на ширину. Найденную цифру надо отнять или прибавить к размеру помещения — в зависимости от конфигурации.

Площадь комнаты сложной формы

Покажем на этом примере как посчитать площадь комнаты с выступом (изображена на фото выше):

Считаем квадратуру без выступа: 3,6 м * 8,5 м = 30,6 кв. м.
Считаем габариты выступающей части: 3,25 м * 0,8 м = 2,6 кв. м.
Складываем две величины: 30,6 кв. м. + 2,6 кв. м. = 33,2 кв. м.

Еще бывают помещения со скошенными стенами. В этом случае разбиваем ее так, чтобы получились прямоугольники и треугольник (как на рисунке ниже). Как видите, для данного случая требуется иметь пять размеров. Разбить можно было по-другому, поставив вертикальную, а не горизонтальную черту

Это не важно. Просто требуется набор простых фигур, а способ их выделения произвольный

Как посчитать площадь комнаты неправильной формы

В этом случае порядок вычислений такой:

Считаем большую прямоугольную часть: 6,4 м * 1,4 м = 8,96 кв. м. Если округлить, получим 9, 0 кв.м.
Высчитываем малый прямоугольник: 2,7 м * 1,9 м = 5,13 кв. м. Округляем, получаем 5,1 кв. м.
Считаем площадь треугольника. Так как он с прямым углом, то равен половине площади прямоугольника с такими же размерами. (1,3 м * 1,9 м) / 2 = 1,235 кв. м. После округления получаем 1,2 кв. м.
Теперь все складываем чтобы найти общую площадь комнаты: 9,0 + 5,1 + 1,2 = 15,3 кв. м.

Планировка помещений может быть очень разнообразной, но общий принцип вы поняли: делим на простые фигуры, измеряем все требуемые размеры, высчитываем квадратуру каждого фрагмента, потом все складываем.

Формулы расчета площади и периметра простых геометрических фигур

Еще одно важное замечание: площадь комнаты, пола и потолка — это все одинаковые величины. Отличия могут быть если есть какие-то полу-колоны, не доходящие до потолка. Тогда из общей квадратуры вычитается квадратура этих элементов

В результате получаем площадь пола

Тогда из общей квадратуры вычитается квадратура этих элементов. В результате получаем площадь пола.

Общие положения и сведения: как правильно сделать замер под пластиковое окно

В первую очередь нужно знать, что изначально определяется глубина проема, и только потом все остальное

Очень важно учесть все, без исключения нюансы, иначе потом можно оказаться в такой ситуации, что привезенное окно попросту не подходит, а установщик, да и изготовитель, как бы и не имеет к этому совершенно никакого отношения, ведь неправильные размеры вы предоставили им сами. Потому отнеситесь к работе с полной ответственностью, чтобы принцип Незнайки «и так сойдет», не стал причиной выброшенных на ветер денег, ведь конструкция стоит далеко не копейки

Полезный совет

Замер пластиковых окон своими руками стоит делать только в том случае, если установщик по каким-то причинам не может произвести подобных действий. Оптимально будет доверить такое сложное и ответственное дело настоящему профессионалу, и избежать множества досадных недоразумений и лишних проблем.

Итак, измерение проема для пластиковых окон следует проводить как с внутренней, также и с внешней стороны строения. Именно так и определяется глубина проема. Зачастую бывает так, что при качественных замерах вдруг обнаруживается, что ваш оконный проем имеет весьма существенную перекошенность, тогда габариты окончательного изделия придется увеличить, по замерам самого перекоса. Чаще всего подобные проблемы могут наблюдаться в панельных зданиях, где крупные плиты и блоки уже приходят отлитыми с завода.

После того, как вы уже промерили оконный проем снаружи, следует замерять также и внутреннюю его часть, а потом сравнить результаты. Это поможет здраво взглянуть на ситуацию, ведь в идеале все цифры должны практически совпасть, если же нет, это также придется учитывать при произведении окончательного расчета. Исправить неровности можно установки пластиковых откосов, причем опытные мастера не рекомендуют отказывать от подобных аксессуаров, так они выполняют множество функций, кроме декоративной. К примеру, препятствуют появлению конденсата, повышения влажности, что может привести к возникновению черной плесени, с которой очень сложно впоследствии будет бороться.

Замер пластиковых окон своими руками

Установку пластикового окна следует осуществлять поэтапно, чётко соблюдая все правила монтажа, так как любая неточность способна стать причиной проблем в дальнейшем. Вопрос о том, как сделать замер пластикового окна волнует многих. Ответ на него можно найти в этой статье.

Наиболее важный этап работ по установке окон осуществляется замерщиком

Для правильного определения размеров окна пвх важно знать состояние стен помещения – материал, из которого они сооружены и внутренние составляющие. Таким образом, при использовании услуг фирмы, простым телефонным звонком обойтись не удастся. Кроме параметров проёма окна нужно определить весь объём работы, которая предстоит

Только наличие профессионального опыта помогает быстро и точно обозначить весь объём необходимых работ

Кроме параметров проёма окна нужно определить весь объём работы, которая предстоит. Только наличие профессионального опыта помогает быстро и точно обозначить весь объём необходимых работ.

Этапы замеров

Производится замер под пластиковые окна с наружной стороны и внутри. Параметры оконного проёма важны для верного определения будущей глубины четверти проёма, так как на окончательный результат имеют влияние несколько аспектов

Важно, чтобы окно почти на два сантиметра превышало по ширине размер наружного проёма. С высотой следует поступить точно так же. Позже будущие габариты окна сравниваются с имеющимися размерами оконного проёма

Важно это потому, что в процессе сравнения зачастую проявляется ошибка, допущенная ранее в расчётах

Позже будущие габариты окна сравниваются с имеющимися размерами оконного проёма

Важно это потому, что в процессе сравнения зачастую проявляется ошибка, допущенная ранее в расчётах

Для осуществления замеров окна потребуется:

точно снять замеры оконного проема,
правильно просчитать размер конструкций,
учесть габариты дополнительных элементов (подоконник, отлив),
определиться с видом оконного переплёта, стилем окна, его конфигурацией, цветом уплотнителей, видом стеклопакета, москитных сеток и рольставней,
подобрать материал для будущих откосов, отливов и подоконника,
осуществить унификацию размеров всей конструкции,
оформить документацию, содержащую все замеры и рекомендации по установке.

Чтобы проводимый замер пластиковых окон своими руками был максимально удобным, следует пользоваться телескопической линейкой или рулеткой с цифровым дисплеем. В крайнем случае, подойдёт и обычная рулетка. Оконный проем, имеющий четверти, чаще всего встречается в домах, находящихся в городе. Для загородных коттеджей характерно отсутствие четвертей.

Ещё один важный момент — замер проема под пластиковое окно. Высота проёма измеряется два раза – с правой и левой стороны, а ширина – один раз внизу. Для исправления недостатков и определения отклонений расположение элементов контура проёма определяется уровнем. При проёмах без четверти устанавливается конструкция, которая меньше размеров проёма на 2–4 сантиметра.

Некоторые важные нюансы замеров

В случае, когда окно выполняется вместе с балконной дверью, необходимо измерить параметры окна, двери и двери со своим окном. Расчёт ширины двери производится по нижней части. Зазор для утеплителей между торцом коробки и каменным основанием, которое имеют балконы, должен составлять 2 сантиметра

Если проектируются перегородки, предназначенные для офисов, или же при установке стёкол лоджии важно, чтобы все элементы конструкции свободно проходили через двери при перемещении

Чтобы получить правильный замер пластиковых окон также очень важно согласовать все параметры с проектом габаритных размеров и весом сооружения. Для коттеджей подбор окон осуществляется в зависимости от стиля здания. Процедура осуществления замеров довольно сложная и кропотливая

И, конечно же, правильно произвести замер без посторонней профессионально помощи крайне трудно. Наша фирма производит бесплатный замер под установку пластиковых окон в Москве

Процедура осуществления замеров довольно сложная и кропотливая. И, конечно же, правильно произвести замер без посторонней профессионально помощи крайне трудно. Наша фирма производит бесплатный замер под установку пластиковых окон в Москве.

Теги: #Как замерить пластиковые окна самостоятельно

Важность правильных замеров

Фирма-изготовитель обычно предлагает услуги своего замерщика. Эта услуга – бесплатная. Изготовление изделия происходит на основании замерочного листа, где замерщик указывает все необходимые параметры. Если при установке окна возникнут сложности с неправильно изготовленным изделием, ответственность понесет фирма-изготовитель.

Как правило, замеры окон выполняет фирма-изготовитель

Если заказчик сам предоставляет размеры, то на стадии подписания договора об оказании услуг по изготовлению и монтажу пластиковых окон, он расписывается в замерочном листе, который составляется менеджером на основании предоставленных размеров.

Своей подписью заказчик подтверждает правильность указанных в замерочном листе, с его слов, размеров, а значит, в случае если окно не подойдет при установке, ответственность понесет заказчик и все финансовые затраты за переделку изделия лягут на его плечи

Выполняя замеры самостоятельно, важно крайне ответственно подойти к этому делу

Какие инструменты потребуются?

Для проведения замеров окна нужно иметь точные инструменты. Для проверки угла откоса, который должен быть равен 90 градусам, используют телескопическую линейку с цифровым обозначением и ватерпас, чтобы проверить угол кладка откоса под 90 градусов. Очень хорошие результаты измерений дают лазерные инструменты — дальномеры.

Проверку угла откосов можно выполнить и путем замера двух диагоналей. Если они отличаются между собой, то угол не является прямым, поэтому такой проем не может быть принят под монтаж, потребуется его выравнивание.

Кроме серьезных измерительных инструментов для обмеров проема потребуется более простые, которые имеются в наличии у любого домашнего мастера, такие как пассатижи, метр складной, уровень, рулетка, стамеска, нож, ручка и блокнот.

Требования к инструментам для замера оконных проемов:

Лазерная рулетка, погрешность должна быть не более 3 мм, модель должна иметь визир, уровнемер, функционал калькулятора и подсчета площади, подсветку экрана, возможность определения наклонных линий и сохранять замеры.
Телескопическая линейка с дисплеем, должна иметь не менее 2-х встроенных уровней, миллиметровое деление и фиксирующие винты, закрепляющие раздвижные секции, размер линейки должен быть больше измеряемых величин, универсальным является размеры от 3 м.
Ватерпас должен иметь длину соответствующие размерам оконной ниши, корпус должен быть из легкого, но прочного сплава, точность измерения должна быть высокой. При выборе этого инструмента можно сделать проверку, подложив под него лист бумаги, профессиональный ватерпас должен ее определить, изменением положения пузырька.

Как замерить окно «с четвертью»

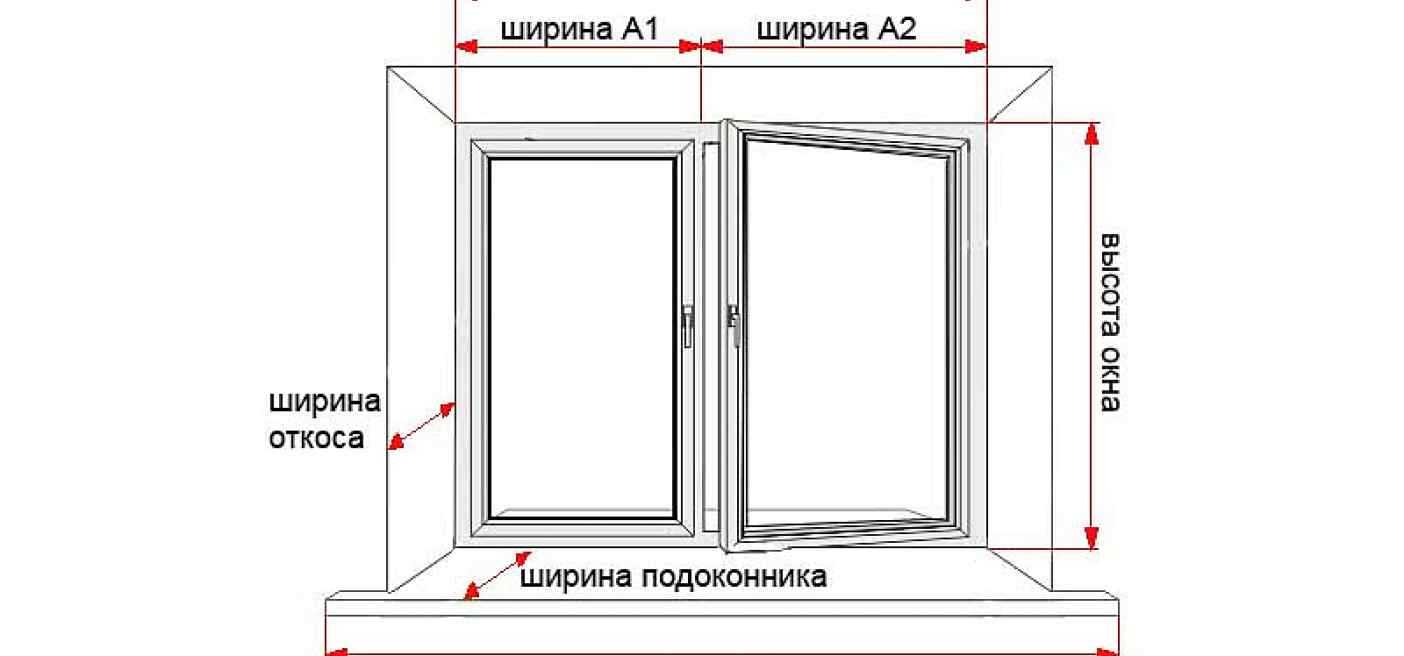

Обозначение параметров замера

Оконный проём «с четвертью» симметричным назвать очень сложно. Если используются конструкционные особенности постройки здания, в которых есть в наличии «1/4», перекосы являются не просто возможными, но и обязательными. Что же это — проём окна с 1/4? Итак: оконный проём «с 1/4» — это проём, в котором можно наблюдать выступ по наружному оконному периметру полотна на 1/4 часть длины кирпича от общего уровня оконного проёма. Специалисты считают расчёты оконного проёма для пластикового окна «с 1/4» наиболее трудоёмкими и такими, которые требуют особого внимания. Для таких замеров определены собственные правила, соблюдение которых обязательно для любого мастера.

Как замерять рамы для пластиковых окон

Правила замеров:

конструкции находится за боковой четвертью не меньше, чем на 20-40 мм;
за верхней стеной конструкции окна находятся на расстоянии, которое не должно быть меньше, чем на 15-20 мм.

Ширина

Эти данные высчитать довольно легко: ширина существующего оконного проёма между его откосами, находящимися снаружи, + 40-60 мм на то, чтобы выполнить необходимый завод рамы за границы окна. Полученная сумма не должна превышать ту ширину проёма, которую имеет пластиковое окно по его откосам, находящимся внутри.

Использование подставочного профиля

Использование подставочного профиля для монтажа пластикового окна облегчит задачу

В том случае, если при установке окон из пластика будет использоваться современный подставочный профиль, обязательно нужно строго следить за соблюдением следующих требований: высота окна = расстояние от основания проёма для пластикового окна до его верхнего откоса — 10–20 мм (нижний зазор, который необходим для успешного его монтажа) — 30 мм (нужно для установки подставочного профиля) + 20 мм (то расстояние, на которое рама должна заходить за верхнюю четверть).

Последствия неправильного замера оконного проема

При неправильно выполненных замерах возникают такие проблемы:

Оконная конструкция может получиться больше, чем оконный проем. Это приведет к дополнительным затратам на расширение отверстия под раму.
Несоответствие оконной рамы с проемом в меньшую сторону. В результате чего будут большие щели, которые нужно будет заделывать при помощи специальных профилей или монтажной пены, что также повлечет дополнительные расходы. Кроме этого окно не будет выполнять возложенные на него функциональные задачи — защищать помещение от холода, дождя, шума и так далее.

В заключение хочется отметить, что для качественной установки пластиковых окон необходимо правильно выполнить замеры проема. Существует ряд особенностей и нюансов которые нужно учитывать при той или иной ситуации в процессе проведения замеров.

Так, для проемов деревянных и кирпичных домов есть своя технология, которую нужно обязательно соблюдать. Но каким бы ни был дом, главное, это ответственный подход к делу. Ведь неправильные замеры приведут к несоответствию оконной конструкции с проемом, а это дополнительные расходы и невыполнение ее функциональных задач.

Назначьте габаритную высоту окна, Н.

Н = Нпр — 2*q, где q — величина монтажного зазора; обычно q = 2- 3 см (подробнее см. ГОСТ 30971-02, п.5.6.3.).

Совет. Для удобной и качественной установки подоконника желательно, чтобы величина нижнего монтажного зазора была не менее 3 см вне зависимости от выбранной величины боковых и верхнего монтажных зазоров

Особенно важно соблюдать эту рекомендацию для широких подоконников

Внимание! Типовая ошибка!

>Большинство проемов кривые. Необходима проверка.а) Простая проверка. Измерьте ширину проема внизу, в середине, вверху. Выберите меньшую. Измерьте высоту проема слева, по центру, справа. Выберите меньшую. Убедитесь, что разница диагоналей проема незначительна.б) Полная проверка. С помощью уровня, отвеса и рулетки определите положение и размеры прямоугольника (рис. 2), вписанного в данный проем. Примите размеры вписанного прямоугольника за размеры проема (рис. 3).

Совет.

«Правильную» высоту кривого проема удобно определять с помощью условной линии 0-0 (см. пример на рис. 4), произвольное положение которой задается с помощью уровня или гидроуровня.

Этапы выполнения замеров

Сначала снимаются размеры ширины наружной стороны окна. Ширина считается от боковых откосов. Для получения более точных показателей, замер нужно проводить на двух участках, сверху и снизу оконной рамы. Проем может быть неровным. В таблицу заносится меньший из полученных результатов.
Замеряете высоту проема. Сначала с правой стороны, потом с левой.
К ширине добавляется 20 мм (при условии измерения окон в панельных домах и 40 мм. в кирпичных). Это расстояние используется для нахлеста будущего окна на выступ (четверть). Прибавлять лишние миллиметры к параметрам высоты не нужно, так как снизу устанавливается отлив, который должен идти по уровню.
Замеряете отлив, который представлен между боковыми поверхностями четверти. К полученной цифре добавляете 30 мм. Если останутся материалы их можно всегда подрезать.
Ширина отлива измеряется от окна до конца выступа. К нему прибавляется 25 мм.
Закрыв окно, выполните обмер внутренней части проема. Принцип работы аналогичен замеру внешней части.

Правила измерения и расчета размеров окна

В результате некачественного выполнения замеров, особенно, ошибки настолько велики, что окно вообще нельзя установить в нишу.

Заказчик должен понимать, что каждый оконный проем индивидуальный, даже в типовой многоэтажке нет равноразмерных конструкций, что объясняется неравномерностью стен и другими строительными ошибками. Для того чтобы правильно замерить окно, нужно выполнять определенные правила и иметь опыт работы.

В противном случае правильнее пригласить специалистов. Специалисты утверждают, что лучший принцип установки окон: «кто замерял, тот и проводит монтаж».

Замер проема перед покупкой окна

Для выполнения установки пластикового окна своими руками необходимо заказать и купить ПВХ конструкцию подходящих размеров. Поэтому нужно провести точные замеры проема, где будет монтироваться поливинилхлоридное изделие.

Перед началом выполнения замеров необходимо определить вид проема. Он бывает ровным, который имеет одинаковую ширину с внутренней и внешней стороны стены.

А также встречаются проемы с четвертью. У них наружный размер меньше. Четверть представляет собой внутреннюю рамку шириною 6 см. Это соответствует 1/4 части кирпича. Такой выступ препятствует выпадению оконной конструкции и позволяет выполнить более надежный монтаж.

При заказе или покупки уже готового поливинилхлоридного окна с комплектом дополнительных деталей необходимо знать его горизонтальный и вертикальный размер. Нужно также владеть информацией относительно длины и ширины подоконника и всех откосов.

Точный расчет размеров ПВХ окна для проема с четвертью сопровождается выполнением следующих действий:

измеряется узкая часть проема в 3-4 местах (ширина между четвертями);
к наименьшему результату среди всех полученных значений прибавляется 20-30 мм;
измеряется реальная высота проема.

При определении габаритов пластикового окна для ровного проема нужно от ширины места установки отнять 3 см, а от высоты — 5 см. Это выполняется, чтобы получить слева, справа и сверху рамы зазоры примерно по 1,5 см под монтажную пену. Такие действия также позволяют снизу установить подоконник, для которого требуется около 3,5 см свободного пространства.

Ширина подоконника выбирается в соответствии со своими предпочтениями. На нем при необходимости должны помещаться цветы в горшках. Рекомендуется к ширине внутренней части проема прибавить около 10 см. Идеальный вариант, когда подоконник выступает за внутреннюю плоскость стены максимум на 6 см. В этом случае конвекционные потоки от горячей батареи смогут беспрепятственно проникать к пластиковому окну и препятствовать запотеванию стеклопакета. Общая длина подоконника должна быть больше примерно на 10 см оконного проема.

Ширина отлива рассчитывается так же, как и у подоконника. Нужно только измерять наружную часть проема, а потом к полученной величине прибавлять 10 см на загиб. Дополнительно необходимо учесть толщину утеплительного и отделочного материала при наличии фасадной облицовки.

Точные габариты откосов определяются после монтажа ПВХ окна и подоконника. Поэтому их размеры должны быть с запасом. Излишки обрезаются по факту во время выполнения монтажных работ.

По результатам всех измерений составляется чертеж металлопластиковой оконной системы. На нем указываются размеры рамы и других элементов конструкции, расположение створок и глухарей, выбранная фурнитура, которую при необходимости помогут подобрать сотрудники фирмы-производителя ПВХ окон.

Элементы оконного проема

Перед приобретением и установкой окон следует разобраться, что входит в состав оконной конструкции. При любой архитектуре дома он состоит из следующих элементов:

окно – основной элемент проема, может иметь различный размер и форму, быть открывающимся или глухим и отличаться другими характеристиками. Стандартный размер оконного проема для пластиковых окон зависит от типа постройки;
отлив – деталь проема, которая монтируется с наружной стороны оконной рамы и служит для отвода дождевой воды. Правильный вариант установки отлива – когда его край заходит под нижнюю часть рамы окна. Таким образом, вы полностью исключаете попадание воды в слой изоляционного материала, который находится под отливом;

Заключение

Точный замер характеристик оконного проема позволяет заказчику получить качественное окно, теплое помещение и продолжительный срок службы оконного блока. Предварительные замеры стеновых проемов делаются в обязательном порядке, поскольку все они имеют, индивидуальные характеристики, даже в пределах одного жилого дома.

Выполнять процедуру замера нужно правильно с учетом рекомендаций нормативных документов и специалистов. Для этого нужно пользоваться современными измерительными средствами, которые уменьшают риск получения неправильных результатов. Для тех, кто сомневается в своих силах, лучше пригласить для этой работы опытных замерщиков.
