Таблица стандартных размеров пластиковых окон пвх по госту

Бывают ли стандартные размеры у пластиковых окон

ГОСТ на ПВХ окна

Требования к оконным блокам, изготовленным из поливинилхлоридных профилей, устанавливает ГОСТ 30674-99. В нем говорится, что подобные конструкции могут изготавливаться с одно-, двух-, трех-, четырех и более камерными профилями. В зависимости от используемого вида отделки выделяют изделия:

  • белого цвета, окрашенные в массе;
  • для оформления которых использовалась декоративная пленка, т.е. ламинированные;
  • с коэкструдированным покрытием на лицевой стороне.

Единые требования к оконным блокам из разных материалов устанавливает ГОСТ 23166. В нем прописана, что по типу конструкции пластиковые и иные окна могут быть:

  • одинарными;
  • спаренными;
  • раздельными;
  • раздельно-спаренными.

В зависимости от количества створок подразделяются на одностворчатые, двустворчатые и многостворчатые. Системы отличаются по направлению открывания створок и степени открытия. Это позволяет пользователю подобрать тот вариант, который ему лучше всего подходит.

В нормативном документе прописано, что классификация по размерам осуществляется на основе модульных размеров. При этом в качестве основы модельных габаритных размеров принято использовать строительный модуль, который обозначается буквой М и численно равен 100 мм.

Для типовых зданий в качестве основных, т.е. рекомендованных к установке, модульных размеров выступают:

  • по ширине: 6, 7, 9, 11, 12, 13, 15М, 18, 21, 24 и 27М;
  • по высоте: 6, 9, 12, 13, 15, 18, 21, 22, 24 и 28М.

В ГОСТ указывается, что габаритные размеры конкретного оконного блока устанавливаются проектной документацией. Они зависят от конструктивных особенностей узлов примыкания и материалов, которые должны использоваться для заполнения оконных проемов. Здесь же представлена информация о рекомендованном соотношении между высотой и шириной конструкции. Предлагаем с ней познакомиться.

высота

ширина

580 860 1160 1320 1460 1760 2060 2175 2375 2755
570 6-6 9-6 12-6 13-6 15-6
720 6-7 9-7 12-7 13-7 15-7 18-7 21-7 22-7 24-7
870 6-9 9-9 12-9 13-9 15-9 18-9 21-9 22-9 24-9 28-9
1170 6-12 9-12 12-12 13-12 15-12 18-12 21-12 22-12 24-12 28-12
1320 6-13 9-13 12-13 13-13 15-13 18-13 21-13 22-13 24-13 28-13
1470 6-15 9-15 12-15 13-15 15-15 18-15 21-15 22-15 24-15 28-15
1770 12-18 13-18 15-18 18-18 21-18 22-18 24-18 28-18
2070 12-21 13-21 15-21 18-21 21-21
2370 12-24 13-24 15-24 18-24 21-24
2670 12-27 13-27 15-27 18-27 21-27

Кроме стандартных оконных блоков нормативный документ устанавливает требования к конструкция, изготавливаемым по индивидуальному заказу. Так, согласно требований ГОСТ, площадь одного оконного блока должна находится в пределах 6 квадратов. Установлено ограничение на квадрату открывающихся элементов. Их площадь должна быть до 2,5 кв.м.

Внимание! Кроме квадратуры нормативный документ ограничивает вес одного полотна или створки. Он не должен превышать 80 кг

Выбор максимальных размеров створок делается с учетом конструктивных особенностей конкретного вида оконных изделий и их момента сопротивления поперечного сечения, выбранной схема открывания и ряда иных параметров

Выбор максимальных размеров створок делается с учетом конструктивных особенностей конкретного вида оконных изделий и их момента сопротивления поперечного сечения, выбранной схема открывания и ряда иных параметров.

Максимальные размеры открывающихся створчатых элементов и расчетный прогиб (жесткость) брусков элементов изделий устанавливают в нормативной и технической документации на конкретные виды изделий с учетом деталей, схем открывания, массы открывающихся элементов и расчетных эксплуатационных (в том числе ветровых) нагрузок.

Требования к элементам усиления профилей ПВХ

Данные требования приведены в разделе 5.7 и их сложно проверить при самостоятельном осмотре готового оконного блока, так как доступ к стальным усилителям закрыт ПВХ профилем по всему контуру окна.

5.7.1 Главные ПВХ профили изделий усиливают стальными вкладышами с антикоррозионным покрытием.

5.7.2 Форму, толщину стенок и моменты инерции усилительных вкладышей, а также максимально допустимые размеры створок при использовании конкретных типов вкладышей устанавливают в технической документации на изготовление изделий.

5.7.4 При использовании профилей белого цвета усилительные вкладыши допускается не устанавливать (кроме импостов) в детали изделий, длина которых менее 700 мм.

При использовании цветных профилей, а также в деталях оконных блоков морозостойкого исполнения и в специальных случаях, когда это требуется согласно документации фирм — изготовителей ПВХ профилей, установка усилительных вкладышей является обязательной во всех деталях изделий.

5.7.5 Толщина стенок усилительных вкладышей должна быть не менее 1,2 мм, для усиления цветных и морозостойких профилей рекомендуется использовать усилительные вкладыши с толщиной стенок не менее 1,5 мм.

5.7.6 Расстояние от вкладыша до угла (торца) усиливаемой детали профилей должно быть в пределах 10-30 мм. В конструкциях изделий с массой стеклопакетов более 60 кг, а также в усиленных изделиях рекомендуется применять вкладыши, приторцованные под углом 45о. Длина усилительных вкладышей импостов при их механическом креплении к вкладышам коробки определяется конструкцией соединения.

5.7.7 Не допускается стыковка или разрыв усилительных вкладышей по длине в пределах одного ПВХ профиля.

5.7.8 Каждый усилительный вкладыш крепится к нелицевой стороне ПВХ профиля не менее чем двумя самонарезающими винтами (шурупами) по нормативной документации. Расстояние от внутреннего угла (сварного шва) до ближайшего места установки самонарезающего винта не должно превышать 80 мм.

Шаг крепления должен быть не более: 400 мм — для профилей белого цвета, 300 мм — для профилей других видов, а также для профилей морозостойкого исполнения.

5.7.9 Стальные усилительные вкладыши должны быть защищены цинковым покрытием толщиной не менее 9 мкм по ГОСТ 9.303.

Пропуски и повреждения покрытия не допускаются.

Правильный замер окна из пластика

Перед тем как делать замеры пластиковых окон, вы должны понимать, что это стоит осуществлять, если по каким-то причинам установщик не может это выполнить. Оптимальным решением в данной ситуации будет доверие специалисту, который поможет избежать ряда неточностей и проблем.

Конструкция стоит достаточно больших денег, и очень важно учесть все моменты, ведь если привезенное окно не подойдет по размерам, виноваты будете именно вы, а не исполнитель, что естественно

Тем, кто не знает, как правильно измерить размер пластикового окна, необходимо уделить этому должное внимание. Если вдруг случится так, что при замерах будет допущены ошибки, и окно будет несколько меньше того размера которое требуется, то образовавшиеся щели придется герметизировать монтажной пеной или увеличивать откосы

На это естественно будут потрачены не только дополнительные финансы, но и время

Если вдруг случится так, что при замерах будет допущены ошибки, и окно будет несколько меньше того размера которое требуется, то образовавшиеся щели придется герметизировать монтажной пеной или увеличивать откосы. На это естественно будут потрачены не только дополнительные финансы, но и время.

Через определенный срок окно начнет деформироваться, могут появиться зазоры, трещины. Будет заметно появление холодного воздуха, большего промерзания, образование плесени. В результате окно перестанет не только выполнять свое главное назначение, но и теряет внешний вид.

Однако самые настоящие трудности возникают, когда конструкция попросту не входит в проем. В такой ситуации потребуются новые решения, значительно корректирующие ситуацию

Именно поэтому важно знать, как правильно замерить размер пластикового окна

Ну а теперь, от предостораживающих советов, мы переходим к непосредственным рекомендациям для тех, кто все же решил выяснить до конца вопрос: как определить размер пластикового окна.

А в свою очередь, как правильно замерять проемы под пластиковые окна? Первое, что необходимо знать, это то, что нужно начинать с определения их глубины

Уделяем внимание как внешней, так и внутренней стороне

Не редкими бывают случаи, когда в панельных домах присутствуют погрешности и перекошенности в готовых блоках, которые поступают с завода. В таком случае, даже качественный замер покажет цифры, которые приведут к увеличению будущего изделия.

После замеров внутренней и внешней части, нужно оценить результаты, которые могут практически совпадать, а могут иметь существенные разбежности.

Исправить неровность можно за счет откосов, пренебрегать которыми опытные мастера не рекомендуют, так как помимо визуальной функции, у них так же присутствует ряд других преимуществ. Они не пропускают в помещение лишнюю влагу, а значит плесень и грибок, борьба с которыми не так и проста.

Количество стекол в стеклопакете

В стеклопакетах может быть различное количество стёкол. От этого в большей степени будет зависеть уровень звукоизоляции помещения. Если окна вашей квартиры выходят на оживлённую трассу или шумную магистраль мегаполиса, то стоит подумать над тем, какое количество стёкол станет оптимальным решением для конкретного варианта. Помните, что, чем больше будет стёкол, тем выше станут теплоизоляционные свойства всей конструкции в целом. А если нужно повысить шумоизоляционные характеристики окна, то можно выбрать конструкцию, в которой толщина внешнего стекла будет на 2 мм больше стандартной (то есть – 6 мм вместо 4-х).

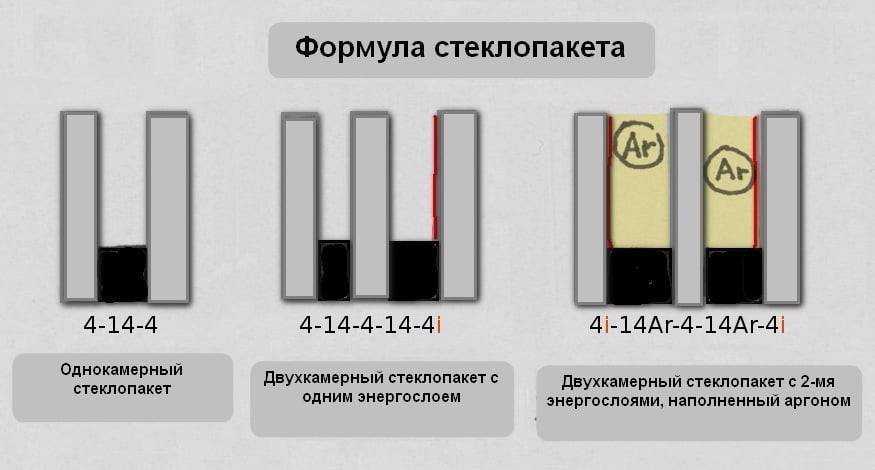

Формула стеклопакета: приступаем к расшифровке.

Что самое главное в ПВХ окнах? Конечно же, энергосбережение. И его обеспечивает именно стеклопакет, а вовсе не профиль.

Хотите быть уверенными, что вы купили энергосберегающие ПВХ окна?

Смотрите внимательно на формулу стеклопакета, которую обязан предоставить вам специалист компании по установке пластиковых окон при расчете конструкции.

2-камерный стеклопакет с 2-мя энергосберегающими слоями и внутренним заполнением газом аргоном в этом расчете будет «прописан» так: 4i-14Ar-4-14Ar-4i или 4i-12Ar-4-16Ar-4i.

Как расшифровать этот набор цифр и букв?

4 — толщина стекла. Единица измерения — миллиметры

Важно! В 2-камерном стеклопакете установлено 3 стекла, в однокамерном — 2. Другая «камерность» — по аналогии. i — показатель наличия энергосберегающего слоя

Помните! Для климатической зоны I наносится 2 энергослоя: один — на внешнем, второй — на внутреннем стекле

i — показатель наличия энергосберегающего слоя. Помните! Для климатической зоны I наносится 2 энергослоя: один — на внешнем, второй — на внутреннем стекле.

12, 14, 16 — расстояние между стеклами. Единица измерения — миллиметры. Вам только кажется, что это второстепенная цифра. На самом деле, при заполнении инертным газом, чем больше расстояние, тем лучше теплоизоляция. Принятый стандарт — 10-20 мм. Изменение в большую сторону не увеличивает показатель теплоэффективности стеклопакета. А вот уменьшение расстояния сведет этот показатель к минимуму.

Ar — отметка о том, что пространство между стеклами заполнено аргоном. Именно этот газ, в сочетании с энергосберегающими слоями, обеспечивает высокую энергоэффективность ПВХ окна.

Другой способ проверки стеклопакета на наличие энергосберегающего стекла.

Другие показатели в формуле стеклопакета

Т — теплая рамка. Такие рамки снижают риск возникновения конденсата по периметру стеклопакета. Чаще всего их устанавливают на небольшие «теплые» стеклопакеты.

S — солнцезащитный слой. Обычно он присутствует в мультифункциональных окнах, которые выбирают для помещений, расположенных на «солнечной стороне». Стекло с таким напылением пропускает в 2 раза меньше тепловых лучей, чем обычное.

Как это выглядит в формуле? 4s-10Ar(T)-4-10Ar(T)-4i

СИ – обычно так помечается мультифункциональное прозрачное стекло.

Ph – феникс-стекло (Phoenix); может быть бесцветным, бронзовым, серым и зелёным. Надёжное и экологичное стекло, обладающее эффектом зеркальности.

А2 – бронированное стекло класса А2.

pl – в компании “максиформ” так обозначается пластиковая рамка (“тёплый край”) либо тонированное “в массе” стекло.

StClBr – бронзовое зеркало.

krizet – рифлёное стекло.

CG Solar – Guardian ClimaGuard Solar, мультифункциональное прозрачное стекло “Гардиан”.

Варианты формул 2-камерных стеклопакетов

4-14Ar-4-14Ar-4i — энергосберегающий слой есть только на внутреннем стекле + аргон в двух камерах.

4EnergyL-14Ar-4-14Ar-4и – мультифункциональное прозрачное стекло Energy Light + одно и-стекло + в двух камерах шириной по 14 мм газ аргон. Свойства такого стеклопакета можно изучить здесь.

4PhBr-20Ar-4-20Ar-4и – феникс бронза или тонированное “в массе” стекло бронзового цвета + два аргона + и-стекло в стеклопакете толщиной 52 мм.

4STR35SISR-10ar-4-10ar-4и – это стеклопакет с серебряной тонировочной пленкой с аргоном в двух камерах и одним и-стеклом, 32мм.

4-14-4-14-4 — обычный стеклопакет толщиной 40 мм, где нет ни энергосберегающего напыления, ни заполнения аргоном.

4-10-4-10Ar-4i — один энергосберегающий слой и аргоном заполнена только внутренняя камера.

4PhCl-12ar-4-12ar-4.4.1 – бесцветное феникс-стекло (Phoenix Clear, просветлённое, обладает зеркальностью) + стекло триплекс (стратобель, многослойное стекло, повышенная ударопрочность и звукоизоляция) + аргон в двух камерах, 2-камерный стеклопакет (3 стекла), толщина стеклопакета 40мм.

Варианты формул 1-камерных стеклопакетов

4-16-4i — энергосберегающий слой есть на одном стекле.

4–4i — энергосберегающее напыление есть на внутреннем стекле. Расстояние между стеклами может находиться в пределах 16-20 мм.

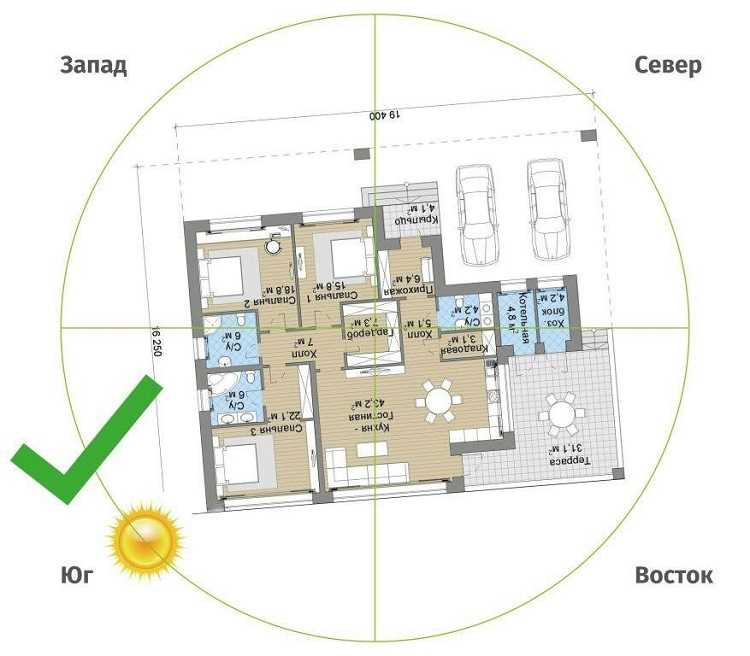

Руководство по расположению

Чтобы грамотно определиться с величиной оконной рамы, следует заметить 3 главных момента:

  • для каких целей предназначено помещение, комната;
  • геометрические характеристики здания;
  • расположение стены с окном относительно сторон света.

Существуют следующие правила расположения окон в частном доме. Спальную комнату принято располагать вдали от остальных. Для нее выбирают северо-западное и западное направление, чтобы сквозь оконные проемы проходило минимальное количество света. Тогда сон будет крепче и спокойнее.

В обычном жилом помещении лучше установить несколько окон. В гостиной необходимо больше света. Поэтому фасад, на котором предусматривается монтаж окон, должен обращаться на юг или юго-запад.

В детской должно быть тепло и светло. Поэтому лучше расположить комнату для ребенка на южной стороне. При этом достаточно одного окна. Если позволяют габариты площади, то возможно сделать два оконных проема. При этом детская должна быть хорошо отапливаема.

В прямоугольных удлиненных помещениях предпочтительнее вырезать несколько проемов в самой большой стене. В квадратной комнате хватает одного окна, которое прекрасно осветит все уголки комнаты.

Окна в подсобных помещениях, в ванной и туалете располагают обычно с севера. Размеры при этом несколько меньше, чем параметры окон в других комнатах. Здесь окна выполняют функцию проветривания нежели освещения.

При выборе оконных габаритов следует руководствоваться климатическими показателями в конкретной местности. Если зимние температуры достаточно низкие, а в течение большего времени стоит прохладная погода, следует остановиться на минимальных величинах оконных проемов. Это позволит легко отапливать помещение и не даст уходить теплу через большие окна.

Оптимальные размеры окон в частном доме, окно на лестнице в частном доме, расположение окон в доме по сторонам света

На размеры окон сильно влияет проектный план фасада дома и объем нужного освещения в комнатах. Оптимальная площадь окна составляет 1/8 от площади пола комнаты. При наличии больших окон помещения будут просторными и светлыми, а сам дом будет создавать приветливое впечатление. Одновременно, при больших окнах, увеличивается отдача тепла через окна в зимний период. Именно поэтому, рекомендуемый максимум в размерах окон составляет не больше 2/3 от площади пола комнаты.

Если Вы все-таки остановили свой выбор на пластиковых окнах Rehau больших размеров, то лучше их располагать на южной стороне.

Размеры металлопластиковых окон существенно влияют на комфорт при их эксплуатации. Открытые створки больших размеров уходят далеко вглубь в комнаты, что неудобно.

Как определиться с размером оконного проема?

Стандартные размеры окон для частных домов указываются в ГОСТе 11214-86. Согласно ему ширина окна может варьироваться от 870 и до 2670 мм, а высота составлять от 1160 до 2060 мм

Размеры этих параметров зависят от площади комнат, необходимого уровня освещенности, и, что немаловажно, архитектурного ансамбля здания в целом. Зачастую, площадь пластикового окна подбирается в пропорциях к площади помещения. Размер проема диктует тип остекления, конфигурация окна и количество створок

Размер проема диктует тип остекления, конфигурация окна и количество створок.

Окна являются важнейшими составляющими архитектурного вида здания, именно поэтому они проектируются так, чтоб органично и пропорционально выглядеть на его фасаде.

Типовые размеры окон применяются во всех стандартных проектах, но в индивидуальных решениях допустимо применять измененные размеры, которые позволят выделить необычный архитектурный стиль.

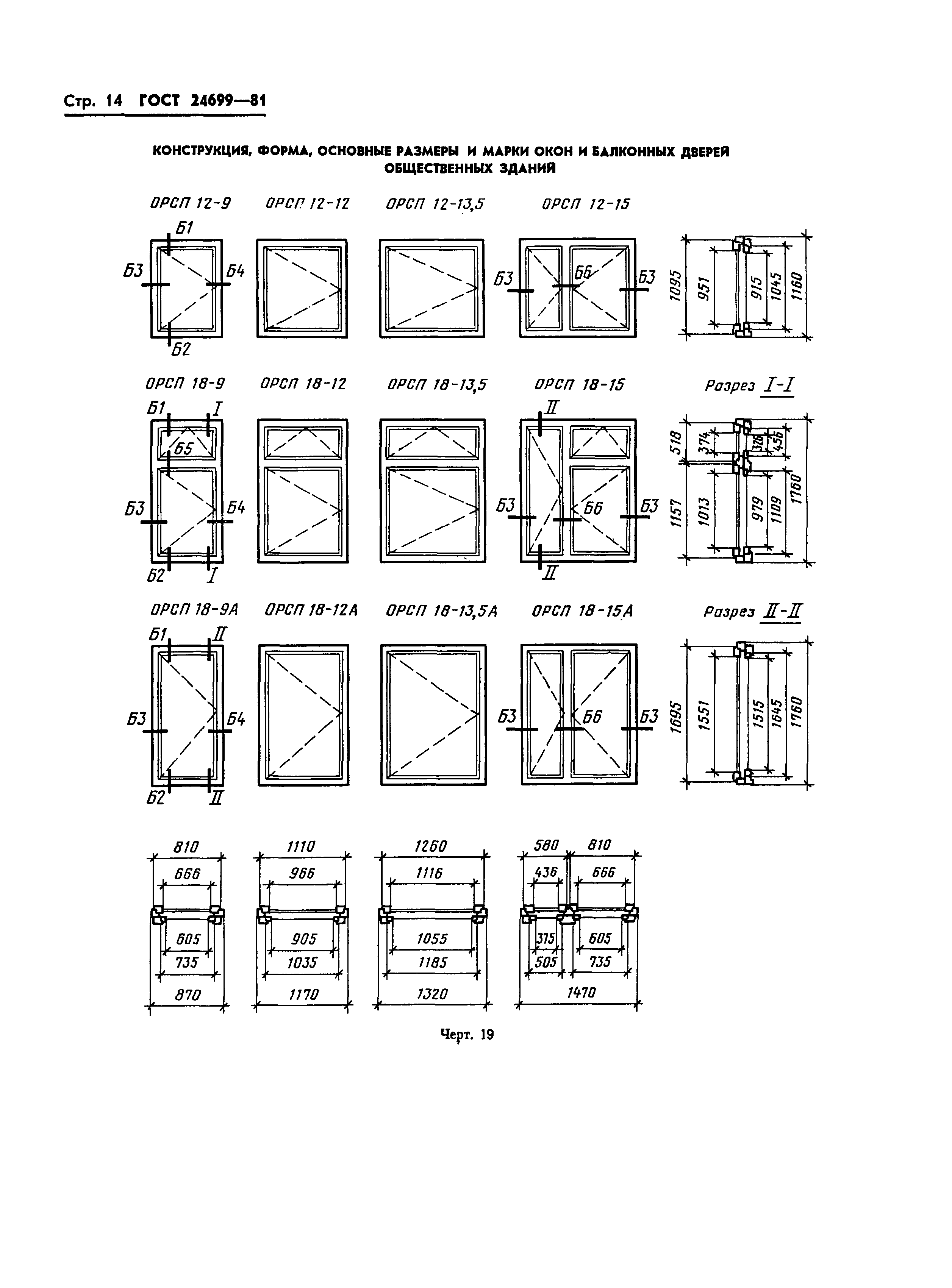

Стандартные размеры окон по ГОСТу

Сегодня стандартные размеры окон регламентирует ГОСТ 23166-99, а так же ГОСТ 11214-86 «Окна и балконные двери деревянные с двойным остеклением для жилых и общественных зданий». В них ясно прописаны требования к окнам, их типы и виды. Так же указаны стандартные размеры окон и оконных проемов в частных домах.

По ГОСТу, на стандартные размеры окон влияют размеры проемов, материал, из которого изготовлены окна, и их конфигурация. Для упрощения была создана стандартизация и прописаны нормы по размерам проема и самого окна.

Ширина и высота оконного проема при проектировании

На что стоит обращать особое внимание?. На стадии проектировки нового дома не стоит халатно относиться к ширине оконных проемов и их высоте, обратите внимание на стороны, на которые будут выходить будущие окна. Во-первых, площадь проемов обязана обеспечивать оптимальную светопропускную способность конструкций, дневной свет должен проникать в помещение в течение двух — трех часов при непрерывном освещении

Во-первых, площадь проемов обязана обеспечивать оптимальную светопропускную способность конструкций, дневной свет должен проникать в помещение в течение двух — трех часов при непрерывном освещении

На стадии проектировки нового дома не стоит халатно относиться к ширине оконных проемов и их высоте, обратите внимание на стороны, на которые будут выходить будущие окна. Во-первых, площадь проемов обязана обеспечивать оптимальную светопропускную способность конструкций, дневной свет должен проникать в помещение в течение двух — трех часов при непрерывном освещении. Произведя расчет площади, можно смело выбирать размеры проема

Проще всего руководствоваться ГОСТом 11214-86 и использовать стандартные размеры для частного дома, ведь нестандартные проемы могут повлечь за собой дополнительные расходы при заказе окон

Произведя расчет площади, можно смело выбирать размеры проема. Проще всего руководствоваться ГОСТом 11214-86 и использовать стандартные размеры для частного дома, ведь нестандартные проемы могут повлечь за собой дополнительные расходы при заказе окон.

Формула стеклопакета

Формула стеклопакета показывает, какова конструкция стеклопакета. Она представляет собой расшифровку свойств стеклопакета и описывает характеристики основных материалов, используемых при изготовлении.

Как читать формулу стеклопакета?

Формула всегда начинается с внешнего стекла, выходящего на улицу. Сначала указывается толщина применяемого стекла, далее через дефис обозначается ширина дистанционной рамки, затем указывается толщина внутреннего стекла, через дефис – снова ширина дистанционной рамки и последнее значение – толщина последнего стекла, “смотрящего” в интерьер.

На примере общей формулы это выглядит так:

Перед формулой стеклопакета обычно может стоять обозначение числа камер стеклопакета: СПО — однокамерные стеклопакеты, СПД — двухкамерные стеклопакеты

Обозначения в формуле стеклопакета:

4М1 – для изготовления качественных стеклопакетов основным материалом является прозрачное стекло марки М1, толщиной 4 мм. Применение стекол меньшей толщины для оконных стеклопакетов не рекомендовано ГОСТом. Марка качества М1 – гарантия того, что в окне будет наименьшее количество оптических искажений, пузырьков и других дефектов.

Обозначения информируют о применении специального стекла:

И – низкоэмиссионное, энергосберегающее стекло с твердым напылением частиц оксида серебра. Можно встретить и другие обозначения этого стекла: Pilkington Optitherm S1 и S3, ClimaGard N, CLGuN, Top-N, Top-N+, i-стекло, И-стекло.

MF – мультифункциональное стекло с теплосберегающими и солнцезащитными свойствами. Можно встретить и другие обозначение этого стекла: SunCool, SC70/40, ClimaGard Solar, GuSolar, StopReyNeo, StRNeo.

SPGU – обозначение стекла с универсальными свойствами. Разработанно специалистами концерна SP Glass.

3.3.1 или 4.4.1 – многослойное стекло триплекс с применением стекла толщиной 3 мм (или 4 мм) и специальной ПВБ пленки толщиной 1 мм, которое используется в ударостойких стеклопакетах. Также допустимы обозначения: Stratobel Clear 3.3.1 (4.4.1) и Optilam Clear 3.3.1 (4.4.1).

Зак (или З) – закаленное стекло, применяется при изготовлении стеклопакетов с повышенной безопасностью.

A (или Activ Clear) – самоочищающееся стекло, применение которого в стеклопакете позволяет мыть окна значительно реже обычных.

Специальное обозначение дистанционной рамки в стеклопакете:

ТР – обозначение дистанционной теплой рамки (Термо Разрыва), которая применяется в производстве всей серии продукции Теплопакет STiS.

S – обозначение дистанционной теплой ПКМ рамки, разработанной инженерами компании STiS специально для продукта Теплопакет 2.0.

Обычная алюминиевая рамка в формуле стеклопакета никак не обозначается дополнительно. Подразумевается по умолчанию в формуле стеклопакета при указании используемой ширины, которая может варьироваться от 6 мм до 30 мм.

Алюминиевая рамка с нанесением логотипа STiS.

Алюминиевая рамка с нанесением логотипа STiS.

Обозначение декоративных и цветных стекол:

SatMat —матовое стекло, полученное методом химической обработки поверхности.

Цветное стекло делится на два основных:

  • тонированное в массе, которое окрашено в определенный цвет; Обозначается: Planibel Grey (где Grey означает цвет тонированного в массе стекла).
  • рефлективное стекло, которое представляет собой стекло с зеркальным эффектом. Обозначается: Stopsol Classic Bronze (где Bronze означает цвет рефлективного стекла).

Палитра цветов стекол, применяемых для изготовления цветных стеклопакетов STiS, широка и разнообразна. Поэтому названий цветов большое множество (Bronze, Grey, Gren, EverGren, Arctic Blue, Phoenix Bronze, Super Silver Dark Blue и другие).

Подробнее ознакомиться с цветами стекол можно на странице «Цветное стекло STiS Color»

Обратите внимание, что цвета стекол, представленные на сайте, могут в реальности немного отличаться от реального оттенка. Поэтому перед заказом стеклопакета с цветным стеклом выбирайте его по реальным образцам стекла

Стандарты оконных проемов для квартир

Разные многоквартирные дома имеют собственные отличия и характеризуются определенной конфигурацией квартир. Одни из наиболее распространенных вариантов:

  1. Старый фонд – постройки дореволюционных времен (начало XX вв.). В таких квартирах стены довольно толстые, потолки высокие, соответственно, окна также отличаются высотой. Стандартные габариты оконных проемов с одной створкой составляют: 1150х1900 или 850х1150 мм. Конструкции с двумя створками: 1150х1900, 1500х1900 и 1300х220 мм. Блоки с тремя створками: 2400х2100 мм.
  2. Многоквартирные дома «Сталинки». Такие квартиры по характеристикам во многом сходны с жильем в домах старого фонда. Внешне «сталинки» отличаются богатством отделки: гранит, лепнина, барельефы. Из-за большой площади комнат использовались двустворчатые и трехстворчатые блоки, соответственно: 1150х1950 или 1500х1900 мм для первого варианта, 1700х1900 мм – для второго.
  3. «Хрущевки» строились в период 1950-1985 гг. Особенность такого жилья: однотипные квартиры, небольшие помещения, простая отделка фасада. Для кирпичных домов размеры двустворчатых конструкций: 1300х1350 мм. Трехстворчатые блоки: 2040х1350 мм. Если постройка панельная, то размеры иные: двустворчатые конструкции – 1450х1500 мм, трехстворчатые – 2040х1500 мм.
  4. «Брежневки» — усовершенствованы: наличие лифта, мусоропровода, помещения большей площади. Для домов разных серий стандарты отличаются:
  • 600: с тремя створками– 2380х1130, 2380х1420 или 2690х1420 мм;
  • 602: двустворчатый блок – 1450х1210 мм, трехстворчатый – 2100х1450 мм;
  • 606: с двумя створками– 1450х1410 мм, с тремя – 1700х1410 мм.
  1. Современные строения. Их насчитывается 40 серий, наиболее распространенные:
  • 137: двустворчатый блок – 1150х1420 мм, трехстворчатый – 1700х1420 мм;
  • 504: двустворчатая конструкция – 1450х1410 мм, трехстворчатая – 1700х141 мм;
  • 606: двустворчатый блок – 1410х1450 мм, трехстворчатый – 1410х1700 мм.

Параметры актуальны для конструкций любых видов: пластиковых, алюминиевых, деревянных.

Стандарты габаритов для частного жилья

При проектировании дома, включая и определение достаточных размеров проемов, учитывается ряд факторов: площадь комнаты, ее высота, а также уровень освещенности. Выше рассматривались основные рекомендации по расчету габаритов окон.

Стандартные размеры одностворчатых окон частного дома

Также следует использовать нормативную документацию, в соответствии с которой можно выбрать габариты, основываясь при этом на рекомендуемые диапазоны значений для ширины проема и его высоты, соответственно: 87-267 и 116-206 см.

Нормы производства окон из ПВХ-профиля

Производством пластиковых оконных блоков занимаются разные компании. Но только надежные производители берут за основу нормативную документацию при изготовлении и установке различных конструкционных элементов (фурнитура, стеклопакеты, профиль). Технические условия для профильных систем оговариваются ГОСТ 30673-99, 22233-2001, 30973-2002.

ГОСТы, регламентирующие размеры окон

Для конструкций любых видов: пластиковых, алюминиевых или деревянных актуальными нормативными документами являются: ГОСТ 11214-86, 23166-99. В них можно найти информацию о габаритах оконных блоков различных типов и для установки в разных объектах, маркировке, технических требованиях к таким конструкциям. Там же представлены размеры балконных дверных блоков.

Только делать это необходимо в соответствии с некоторыми правилами и максимально внимательно. Для точности следует воспользоваться нормативными документами, где представлены стандартные параметры оконных блоков разных типов.

Руководство по расчету размеров оконных конструкций

При выполнении замеров рекомендуется использовать рулетку, длина которой позволяет снимать необходимые показания. Оптимальный вариант – рулетка с цифровым дисплеем. Замеры выполняют и по имеющимся особым выступам, четвертям.

Комментарий эксперта Владислав Добронравов Ведущий технический специалист компании Окна-Медиа Прежде всего, снимают показания высоты проема с двух боков. Данные о ширине снимают один раз – в нижней части. В случае, если возникло подозрение о неровности, применяют уровень, позволяющий выявить отклонения.

Необходимо также учитывать, насколько рама заходит в пластиковое изделие – не более, чем на 2 см превышая показатели замеров. Расположение рамы в верхней четверти должно учитывать возможность установки антимоскитной сетки. В отсутствие вертикальной или верхней части, показатель захода в пределах пары сантиметров. Дополнительные сантиметры потребуются для организации утепления в конструкции.

При замене балконного сектора, вначале делают замеры окна и отдельно замеряют дверную конструкцию. Затем снимают показатели значений всего балконного отсека. Проводя измерения, учитывают, что поворотные створки не должны быть меньше 40 см

Если устанавливаются большие окна, при доставке необходимо принять во внимание, что размеры изделия по размерам должны входить в дверные проемы и средство для транспортировки

Необходимо учитывать вес пластиковой конструкции и ее размеры, согласовав их с разрешенными показателями из проектной документации сооружения

При подборе варианта для частного домовладения особенно важно учитывать стилистическое сочетание конструкции с общим дизайном и интерьером

Понравилась статья? Поделиться с друзьями:
Dom Naveshnyakovskoy
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
