Для чего необходим и как грамотно произвести расчет столбчатого фундамента?

Подготовительные работы

Вначале нужно исследовать грунт, насколько он подходит для такого варианта фундамента. Необходим уже готовый проект будущей постройки, чтобы сразу определиться с количеством и расположением столбов под всеми несущими элементами.

Расчищается площадка под будущий дом – убирается весь мусор, снимается верхний слой почвы на 30 см, выравниваются все бугры и ямы. Ровность поверхности проверяется с помощью уровня. Размер подготовленной площадки должен быть по периметру со всех сторон на 2 метра шире, чем сам объект.

Инструменты

Необходимо заранее подготовить инструменты и приспособления для каждого из этапов выполнения работ.

Для разметки фундамента на площадке понадобятся:

• строительная рулетка;
• уровень;
• отвес;
• угольник;
• шнур;
• деревянные колышки.

Земляные работы выполняются:

• заступом;
• киркой;
• ручным буром;
• остроконечной лопатой;
• шуфельной лопатой.

В процессе строительства фундамента потребуются:

• бетономешалка;
• опалубка – деревянная, металлическая или пластиковые панели;
• вёдра;
• бочки;
• лейки;
• трамбовки;
• кельмы;
• тёрки;
• зубила;
• щётки;
• кисти;
• молоток;
• клещи;
• расшивки.

Список материалов, как рассчитать их расход

Проще всего расчёт материалов произвести на онлайн-калькуляторе столбчатого фундамента. Предварительно нужно подсчитать, чтобы знать количество и размеры столбов, сколько будет рядов, какой диаметр устанавливаемой арматуры.

Для создания железобетонного столбчатого основания понадобятся такие материалы:

• цемент;
• песок и мелкофракционные щебень для обустройства подушки, замеса бетона;
• арматура – вертикальная Ø 10-14 мм, для горизонтальных перемычек Ø 6мм;
• рубероид для гидроизоляции столбов.

Расчёты глубины фундамента и определение количества столбов

Частота размещения опор, их габариты зависят от того, какие будут использованы материалы, а также характеристик постройки. Ширина каждого основания должна быть 25-40 в сечении, а промежутки между ними не более 2,5 см. Максимальная высота видимой части – 50 см, а заглублённость зависит от многих факторов (вида постройки, грунта).

Такие фундаменты бывают трёх видов:

• заглубленный – устанавливается на участках с глубоким промерзанием грунта (на всю глубину этого слоя), а также где пучинистые земли или грунтовые воды;
• мелкозаглубленный (при глубине промерзания до 400-700 мм) – для слабопучинистых грунтов или где половина уровня занимает песчано-гравийная насыпь;
• незаглубленный – для него нужно только подготовить песчаную подушку, применяется там, где грунт не пучинистый или слабопучинистый.

Расчет столбчатого фундамента каркасного дома

Исходные параметры для расчета столбчатого фундамента:

1. тип грунта и перепад высот в месте будущего строительства;
2. глубина залегания подземных вод;
3. уровень промерзания грунта;
4. проект дома (расположение несущих и внутренних стен).

Самым главным противопоказанием для выбора столбчатого фундамента является высокий уровень грунтовых вод. Нельзя допускать, чтобы он подходил ближе чем на 50 см к подошве столбов. Кроме того, столбы обязательно должны быть заложены глубже слоя плодородных неустойчивых органических грунтов.

После исследования грунтов необходимо определить нагрузку, которую дом с фундаментом будут оказывать на несущий грунт, проще говоря, расчёт веса дома. Оценивается примерная масса будущей постройки (точную считать бессмысленно, однако при подсчетах постарайтесь учесть и нагрузки из-за домашней утвари), после чего выбирается вид столбчатого фундамента. Если есть сомнения, то лучше взять более прочный вариант.

Приближенные значения удельного веса для отдельных элементов конструкции

После определения веса дома рассчитываем минимально необходимую суммарную площадь (S) оснований всех столбов фундамента:

S = 1,3×P/Rо ,

где 1,3 — коэффициент запаса надёжности;

       Р — общий вес дома вместе с фундаментом, кг;

       Rо — расчётное сопротивление несущего грунта, кг/см².

Значение Rо

Значение Rо, называемое ещё несущей способностью грунта, ориентировочно можно принять по таблице ниже:

   Примечание:

    Значения расчётных сопротивлений даны для грунтов расположенных на глубине около 1,5 метров. У поверхности несущая способность почти в полтора раза ниже.

Рассчитав значение суммарной площади оснований всех столбов, мы теперь можем определить их необходимое число в зависимости от диаметра или размеров сечения.

Расчет столбчатого мелкозаглубленного фундамента на опорных подошвах для моего каркасного дома

Итак, спроектированный мной каркасный дом с мансардой имеет размеры 8 на 8 м, высота потолков 1-го этажа 2.5 м, площадь крыши 108 м2, стены толщиной 200 мм с утеплением пенопластом или минватой (окончательное решение еще не принято).

Для расчета нагрузки возьму следующие параметры массы 1 м2 конструкций:

1. цокольное перекрытие 75 кг;
2. чердачное 75 кг;
3. стены 70 кг;
4. кровля 30 кг;
5. снеговая нагрузка 190 кг;
6. полезная нагрузка помещений (мебель и люди) 210 кг;
7. фундамент 2500 кг/м3;

При расчете массы стен просуммировал площадь всех стен, включая внутренние перегородки, получив следующий результат: площадь стен первого этажа 121.5 м2, площадь внутренних стен мансарды 41.5 м2. Таким образом, масса всех стен дома равна (121.5 + 41.5)*70 = 11 410 кг.

Площадь перекрытий (цокольного и первого этажа): 8 * 8 = 64 м2. Масса перекрытий 64*2*75 = 9 600 кг.

Полезная нагрузка помещений: 64 * 210 = 13 440 кг.

Масса чердачного перекрытия (мансарда с утеплением): 108 * 200 = 21 600 кг.

Масса снеговой нагрузки (при самых худших условиях): 108 * 190 = 20 520 кг.

Общая масса дома равна примерно 77 тонн.

Масса фундамента (22 опоры): 4 м3 * 2500 = 10 000 кг.

Итого, масса дома с фундаментом составляет около 87 тонн.

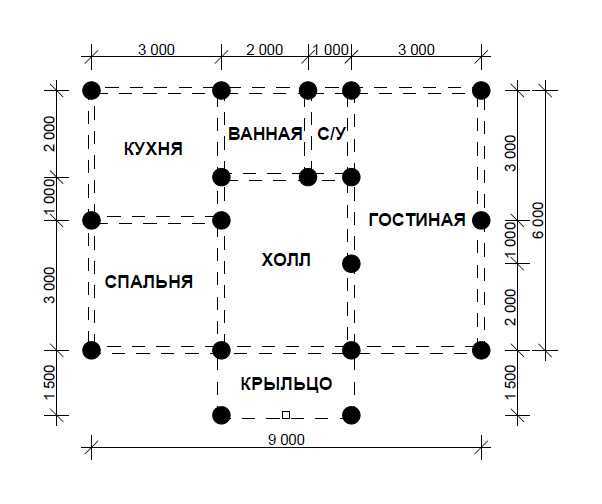

Так как по проекту у меня запланирована установка 22 столбов-опор, теперь необходимо определить потребную площадь их основания (грунт: 50 см плодородный слой, далее – 10 см суглинка, ниже – песок с гравием, грунтовые воды расположены ниже 2 м).

Минимально необходимая суммарная площадь (S) оснований всех столбов фундамента:

S = 1,3×P/Rо ,

S = 1.3 * 87 000 (кг) / 3,5 = 32 314 см2

Теперь находим потребную площадь одной опоры: 32 314 / 22 = 1 468 см2, что соответствует квадрату со сторонами 38 см.

Если принять размер опоры 0.6 м х 0.6 м (площадь основания 3600 см2 или 0.36 м2), то суммарная площадь основания всех опор будет равна 7,92 м2, а нагрузка на грунт составит не более 1,3 * 87 000/79200 = 1,42 кг/см2, что обеспечивает необходимую несущую способность фундамента (ведь под подошвами опор у моего фундамента будет насыпной грунт с уплотнением, т.е. R должно быть не более 1,5 кг/см2).

Как правильно определить расход материалов на фундамент – готовимся к выполнению расчетов

До начала строительных мероприятий важно правильно определить потребность в стройматериалах. Это позволит спланировать объем затрат и рационально использовать имеющиеся финансовые ресурсы

Так как возведению домов предшествует строительство основы, необходимо на начальном этапе рассчитать необходимый для заливки основания объем бетонной смеси

Для того чтобы выполнить расчет фундамента, калькулятор необходим

Так как возведению домов предшествует строительство основы, необходимо на начальном этапе рассчитать необходимый для заливки основания объем бетонной смеси. Для того чтобы выполнить расчет фундамента, калькулятор необходим.

Выполнить калькуляцию можно различным образом:

• воспользовавшись готовой программой. Ускорить вычисления поможет размещенный на профессиональных сайтах калькулятор для расчета фундамента;
• выполняя расчет вручную. Несложно, используя обычный калькулятор, рассчитать количество бетона на фундамент с высокой степенью точности.

Для этого необходимо выполнить ряд мероприятий:

• провести геодезические изыскания. Они помогают определить уровень расположения грунтовых вод, характеристики почвы и глубину промерзания;
• определить действующие на основу нагрузки. Поможет правильно и быстро рассчитать фундамент под дом калькулятор, размещенный на сайте.

Расчет фундамента на примере бани 6×4 метра

Произведя расчет количества бетона для фундамента, калькулятор учтет следующие данные:

• тип сооружаемого основания. Профессиональная программа позволяет рассчитать ленточную основу, плитное основание и столбчатую конструкцию;
• конструкцию фундаментной базы и ее размеры. Конфигурация и габариты зависят от особенностей здания, действующих нагрузок и характеристик почвы;
• марку применяемого для заливки бетонного раствора. Она выбирается в зависимости от уровня механических нагрузок;
• уровень промерзания почвы. Он определяется с учетом территориального расположения объекта строительства.

От полноты введенных данных зависит правильность подсчета раствора, а также расхода материалов.

Как рассчитать материалы на фундамент столбчатого типа

При строительстве столбчатой основы необходимо правильно выполнить расчет фундамента для дома.

Калькулятор, выполняющий расчет онлайн, обрабатывает следующие данные:

• количество опорных колонн;
• диаметр и высоту свай;
• размеры находящейся в грунте расширенной части опоры;
• габариты ростверка;
• конфигурацию ростверковой конструкции;
• марку используемой бетонной смеси.

Калькулятор бетона на фундамент в виде монолитной плиты

Расчет материалов для плитного фундамента

Планируя забетонировать монолитную плиту, застройщики сталкиваются с проблемой, как рассчитать количество бетона на фундамент.

Калькулятор позволяет быстро определить расход бетонной смеси после введения в соответствующие графы программы следующих параметров:

• длины плитной основы;
• ширины фундаментной плиты;
• высоты железобетонной базы.

Выполняя вычисления вручную, можно пренебречь объемом, который занимает арматурный каркас. Необходимо просто перемножить размеры конструкции и получить ее объем, который примерно соответствует потребности в бетонном составе. Для получения точных значений необходимо использовать программные методы.

Ленточный фундамент.

Объем ленточного фундамента можно вычислить намного легче других, для этого нам нужно знать суммарную длину, высоту и ширину. Площадь опоры, влияет на ширину вычисленную в начале, но средняя ширина такого типа фундамента составляет около 40 сантиметров. Высоту так же возьмем из предыдущих расчетов, берем значение в 1,5 метра. Общую длина ленты вычисляем также как и периметр.

Для здания, имеющего размер 5 на 8 метра и имеющего одну стену длинной 5 метров, периметр равен 5+(8+5)*2=45 метра.

При ширине ленты 50 сантиметров количество бетона будет равно 0,5*45*1,5=33,75 м3.

Инструкция для калькулятора расчета габаритов и количества материалов столбчатого фундамента

Укажите необходимый масштаб чертежей.

Выберите один из предложенных 4 вариантов тип фундамента. Тип 1, 2 с круглым основанием рационально использовать при наличии бура. Тип 3-4, если ямы под основания будут выкапываться при помощи лопаты. Выбор сечения столба зависит от того какие материалы для опалубки планируется применить, если доска – прямоугольное, а если пластиковые трубы или свернутый в трубочку рубероид – круглое.

Впишите габариты столбов в миллиметрах:

A – Высота основания зависит от веса дома и характера почвы на стройплощадке. Значение параметра A принимается не менее 300 мм.

H – Высота столба – это расстояние от верхней плоскости основания до ростверка, зависит от глубины закладки фундамента и от уровня поднятия над почвой. Заглубленные свайные фундаменты применяют для пучинистых грунтов – глин, суглинков, столбы погружают ниже уровня промерзания почвы (600-1800 мм). Мелкозаглубленные используют для слабопучинистых грунтов – глубина закладки до 600 мм

Обратите внимание, ростверк следует приподнять от земли (для избежания деформации конструкции через сезонное движение грунта) минимум на 50 мм, если стройка ведется на песчаном грунте и не меньше 150 мм при подвижной, пучинистой почве

Величины B и B1 это характеристики сечения столба. Для легких построек значения B принимают от 100 до 250 мм, а B1 250-400 мм, для домов большего веса (бревенчатых например). Значения сечения столба заметно влияют на расход бетона, поэтому целесообразно принимать наименьшие допустимые поперечные размеры столбов с учетом действующих нагрузок и особенностей грунта на Вашем участке.

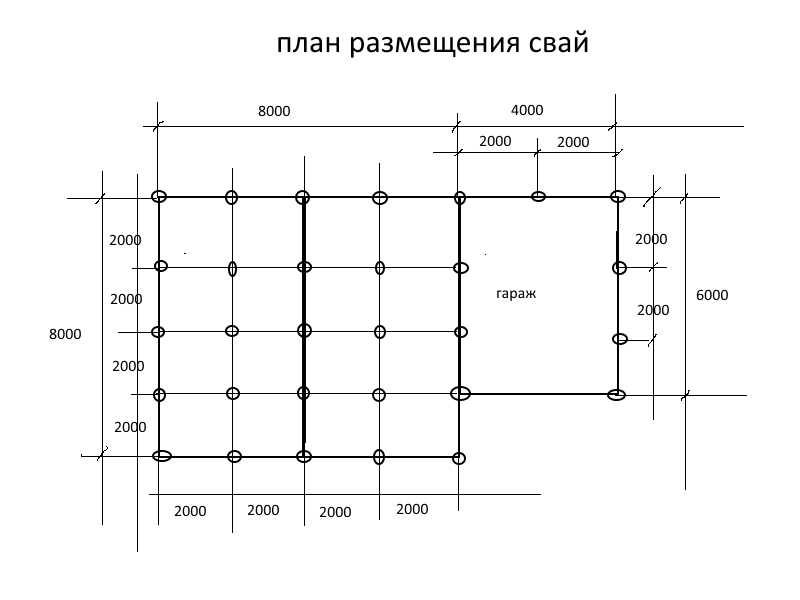

Расчет количества опор столбчатого фундамента

Количество столбов во многом зависит от площади основания каждого из них. Предположим, что вы выбрали к установке буронабивные сваи диаметром 300 мм. с расширением в нижней части (башмаком) в 500 мм (50 см).

Площадь подошвы каждой опоры S будет равна pi×D2/4= 3,14×50×50/4=1960 см2.Предположим, что нагрузка F = 100000 кг, R=4, тогда необходимо решить простое уравнение с одной неизвестной типа: R=F/(S×n), где n – количество опор. В нашем случае получаем n = 13 шт. Но ведь сами опоры также будут оказывать воздействие на грунт, поэтому их также необходимо включить в нагрузку.

Проводим поправочные вычисления. Пусть длина столба составляет 2 м, диаметр оставляем тем же – 0,3 м. Объем одной опоры составит: 2×3,14×0,3×0,3/4=0,14 м3.

Принятый средний объемный вес железобетона равен 2400 кг/м3, тогда масса одной опоры составит: 0,14×2400=336 кг (340 кг). Тогда масса 13 опор составит, соответственно, 4500 кг. Умножаем эту величину на коэффициент надежности 1,3, суммируем с F и подставляем в уравнение выше: 4=105850/(1960n).

Как видите, рассчитать количество столбов для столбчатого фундамента не так-то и сложно.

Краткое руководство по утеплению деревянного дома Если вы действительно хотите жить в деревянном доме круглый год, и при этом вас не устраивают высокие затраты на отопление, то обязательно подумайте над утеплением постройки.

Задумайтесь, стоимость энергоносителей постоянно растет! В этой статье разбираемся с тем, как и чем утеплить сруб. Укрепление фундамента частного дома Готовитесь к возведению пристройки к дому? Решили надстроить второй этаж?

Возможно, старый фундамент дома пугает вас обилием трещин и нехарактерным перекосом? Все это свидетельствует о необходимости усиления фундамента. Мы постарались обобщить данные, которые будут полезными при решении этого вопроса.Как быстро и правильно утеплить балкон?

Пара квадратных метров площади никогда не будут лишними! Если вы еще не утеплили свой балкон, то самое время приступать к работе – winter is coming. Пусть без отопления здесь не будет очень тепло, зато утепленный балкон послужит неплохой буферной зоной между улицей и комнатой. 7 простых шагов, сделать которые сложно лишь в вашем воображении!

Название «столбчатый фундамент» говорит само за себя. Это фундамент представляющий собой несколько столбов заглубленных в грунт в определённом порядке и связанных в единую раму посредством деревянной (иногда металлической) обвязки или железобетонного ростверка.

Столбчатые фундаменты в основном применяются для возведения на них деревянных (брус, бревно) или каркасных домов (не более 2-х этажей), бань, веранд и других хозяйственных построек, а также заборов и каменных ограждений.

Реже на них возводят стены одноэтажных домов из облегчённых каменных материалов (ячеистый бетон и т. п.), удельная масса которых не превышает 1000 кг/м³. Более тяжёлые дома на таких фундаментах строить не целесообразно, в связи с относительно не высокой прочностью столбов и недостаточно большой суммарной площадью подошвы.

Самым главным противопоказанием для выбора столбчатого фундамента является высокий уровень грунтовых вод. Нельзя допускать, чтобы он подходил ближе чем на 50 см к подошве столбов. Кроме того столбы обязательно должны быть заложены глубже слоя плодородных неустойчивых органических грунтов.

Достоинствами столбчатого фундамента являются экономия денежных средств и трудовых затрат за счёт уменьшения объёма земляных и бетонных работ, а также высокая скорость строительства нулевого цикла. Основным недостатком является непредсказуемое поведение отдельных столбов фундамента при легкомысленном отношении застройщика к исследованию свойств грунта на участке. Особенно это касается фундаментов без монолитного ростверка.

Самой распространённой ошибкой частных застройщиков при возведении столбчатого фундамента является отсутствие хоть какого, даже приближённого расчёта. Количество столбов, также как и площадь их оснований, берутся «с потолка».

Практически на всех строительных сайтах написано одно и тоже — ставьте столбы по углам и на пересечении стен, при необходимости на длинных стенах добавляйте ещё, чтобы расстояние между ними было от 1,5 до 2,5 метров. Нормальный такой разброс! К тому же про площадь основания практически нигде ни слова. А ведь именно от этих показателей зависит, будет ли Ваш дом стоять на месте или со временем начнёт перекашиваться и садиться.

Как утеплить столбчатый фундамент дома — видео, инструкция

Предисловие. Нужно ли утеплять столбчатый фундамент дома? Однозначно скажем, что нужно. Правильное утепление столбового фундамента своими руками поможет сберечь тепло, а значит деньги на отопление дома. Рассмотрим в статье схемы для самостоятельного утепления, материалы для утепления столбового фундамента, а также покажем видео, как утеплить столбчатый фундамент своими руками.

Столбчатый фундамент состоит из столбов дерева, бетона, кирпичаили бута. Столбы размещают ниже глубины промерзания грунта. Столбы идут по всему периметру здания через 1,5 – 2,5 м. Их обязательно ставят в углах и местах пересечения внутренних стен. Столбы возвышаются обычно из земли на 0,25-1 м. По верхним торцам, для жесткости конструкции заливают армированный ленточный фундамент или ставят обвязочные балки.

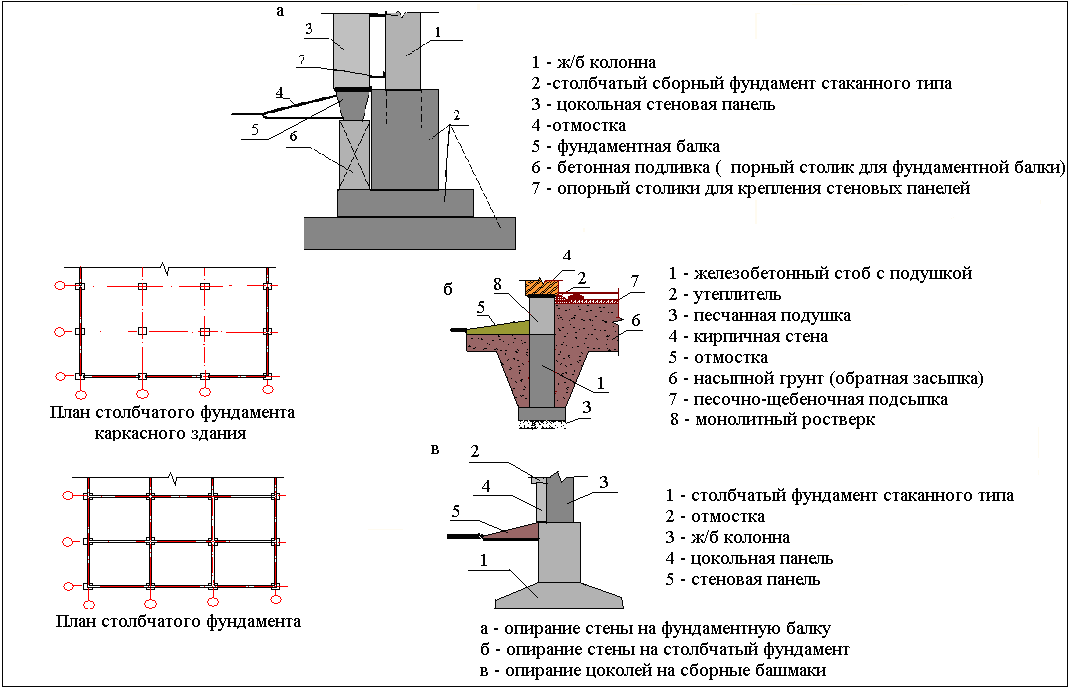

Разновидности устройства столбчатых фундаментов

Если столбчатый фундамент изготовлен из бута или бетона, то после распалубки наружную поверхность столбов самостоятельно гидроизолируют битумом в два слоя с рубероидной прокладкой. Вместо битума лучше использовать проникающую гидроизоляцию, например, пенетрон. Также необходимо обработать и ленточный фундамент или ростверк (обвязочные балки) от повышенной влажности грунта.

Чем утеплить столбчатый фундамент дома

Утепление столбчатого фундамента чаще делают, используя экструдированный пенополистирол (торговая марка – Пеноплекс). Также при утеплении напыляют вспенивающийся пенополиуретан. Чтобы правильно выбрать утеплитель для столбового фундамента необходимо вкратце рассмотреть основные виды утеплителей, их технические и теплоизоляционные характеристики.

Материалы для утепления фундаментов

Пенопласт больше подходит для внутреннего утепления столбового фундамента, но многие из-за невысокой стоимости материала используют его при наружной теплоизоляции фундаментов. Но лучше пенопласт заменить на утеплители, которые имеют более высокую прочность и не боятся повышенной влажности от грунта.

Керамзит также является недорогим утеплителем столбового фундамента, его застройщики используют следующим методом: с внутренней стороны столбчатого фундамента делают опалубку из досок и засыпают ее керамзитом на 30-40 см.

Минеральная вата, как и пенопласт, используется для утепления столбчатого фундамента изнутри, минвата поставляется в рулонах и плитах. Она обладает высокой водопоглощаемостью и сжимаемостью. Поэтому при ее использовании утеплитель следует тщательно защитить от влаги пароизоляцией.

Пеноплекс

Схема утепления столбчатого фундамента

Теплоизоляция столбчатого фундамента пенопластом или другим утеплителем делается сразу по окончании гидроизоляции с захватом ростверка и части стены дома на 25 – 40 см. При утеплении фундамента снаружи, его штукатурят цементно-песчаным раствором или смесями, эту процедуру можно выполнить своими руками, так как это не требует особой сноровки и большого опыта в строительстве.

Схема утепления столбчатого фундамента своими руками

Столбы столбчатого фундамента обшивают брусками или досками на полную глубину. Необходимо сделать не несущий цоколь схема утепления походит на утепление свойно винтового фундамента минватой, поскольку их конструкция во многом схожа. На засыпке стелят утеплитель (пенополистирол, устойчивый к влажности и механическим повреждениям) шириной около 400 – 500 мм, чтобы закрыть холод идущий от земли.

Если между столбами не будет цоколя, то полностью утепляют только ростверк снизу. Такую систему смонтировать самостоятельно тяжело, поэтому проще сделать утепленный трехслойный пол из минеральной ваты на первом этаже с толстой теплоизоляционной прослойкой, подобной способ применяется строителями и при утеплении подвала дома или выгребной ямы своими руками.

Как утеплить столбчатый фундамент дома

Как утеплить столбовой фундамент

Чтобы утеплить столбчатый фундамент пенополистиролом, листы крепят дюбелями с грибком или наклеивают при помощи клеевых составов на цоколь. Пеноплекс морозоустойчив, влагостоек, с высокой механической прочностью, экологичен, сохраняет свои свойства во влажном грунте и гарантирует утепление фундамента на долгие годы

Швы пеноплекса заделывают пеной или используют листы с кромкой. Снаружи пенополистирол защищают от солнечного ультрафиолета цементной штукатуркой или панелями ПВХ. Чтобы влага и вода не поднималась из земли, цоколь и грунт под домом закрывают слоем гидроизоляции. Далее мы покажем видео,

как утеплить столбчатый фундамент пеноплексом своими руками.

Этапы создания фундамента

Создание столбчатого фундамента для каркасного дома своим руками состоит из следующих этапов:

расчет необходимого количества материалов. Рисуется план, на котором указываются все точки в которых будет производится установка столбов. На основе этих данных производится расчет необходимых материалов.

свайно-ростверковый фундамент

• Разбивка фундамента. От забора отмеряется необходимое расстояние и ставятся начальные две точки. Далее, от этих точек отмеряется длина или ширина будущего дома и намечаются другие крайние точки фундамента. На этом этапе обязательной процедурой является проверка диагоналей. Они должны быть одинаковые, +/- 1 -2 см. После установки крайних точек делается разметка фундамента под перегородки. Также с шагом 1 -2 м намечаются места установки дополнительных столбов.

• Выкапывание ямы под фундамент. Если планируется создать столбчатый фундамент из асбестовых труб или монолитного бетона, то ямы можно сделать с помощью мотобура. Его не обязательно покупать – такое устройство можно без проблем арендовать на одни сутки или пару часов. В том случае когда фундамент  для дома будет из кирпича или блоков, то лопатой выкапывается яма размером 60 х80 и глубиной на 10 – 20 см ниже уровня промерзания грунта. Такой размер позволяет каменщику залезть в яму и без проблем сложить столбы из кирпича или блоков.

• Создание гидроизоляции и опалубки. После того как ямы под столбы вырыты необходимо создать гидроизоляцию фундамента. Для этого из рубероида изготавливают трубу которая помешается в выкопанную яму. Также в качестве гидроизоляции можно использовать толстую полиэтиленовую пленку. Края пленки необходимо прижать камнями или присыпать землей, что бы при заливке бетона пленка не упала на дно ямы. Если же планируется создать столбчатый фундамент из блоков 20х20х40 для каркасного дома, то гидроизоляцию из рубероида или пленки делают уже после того как столбы уже выложены.

• Установка арматуры. При изготовлении столбов из бетона или асбестоцементных труб необходимо произвести их армирование. Для этого берут две или четыре арматуры диаметром 8- 12 мм, которые соединяются между собой перемычками из проволоки  диаметром 6-8 мм. Готовую конструкцию помешают во внутрь вырытой ямы.

• Создание опалубки. Поскольку столбы должны быть подняты на уровнем земли на 500 – 800 мм, то необходимо из досок создать опалубку.

• Заливка бетоном. Поэтапно слоями 200 -300 мм происходит заливка бетоном и производится его утрамбовывание. В верхней части столбов необходимо установить шпильку диаметром 12 -16 мм и высотой 40 -50 см. Она необходим для монтажа  основания каркасного дома.

• Создание ростверка. После изготовления столбов необходимо создать ростверк. Он даст возможность повысить устойчивость столбчатого фундамента и дает возможность равномерно распределить нагрузку между всеми столбами. Как правило его делают из железобетона. Сначала создают опалубку, укладывают туда каркас из арматуры и заливают бетоном. Стандартные размеры ростверка: ширина 250 мм и высота 250 мм.

• Устройство забирки. Последним этапом создания фундамента для каркасно – щитового дома является устройство забирки. Забирка – это стена из различных материалов от уровня земли до ростверка. Для ее устройства выкапывается неглубокая траншея – шириной 10 -20 см и глубиной до 30 см. В нее заливается бетон. После того как он остынет можно приступать к монтажу забирки.

Выбор типа фундамента

Расчет фундамента выполняют после выполнения проекта дома

Несмотря на то, что первыми выполняются земельные работы по устройству фундамента, расчет его прочностных характеристик и объема производится после того, как спроектирован дом. Это происходит потому, что при выборе типа фундамента и определения его толщины необходимо понимать силу вертикальной нагрузки, т.е необходимо сопоставить площадь дома его весу.

При этом перед тем как вычислять параметры основания, стоит выяснить тип грунта и ландшафтные особенности участка, на котором находится строительное пятно. Существует 4 вида базы для здания:

• ленточный фундамент 2 видов (мелкозаглубленный и заглубленный);
• сваи;
• монолитная плита;
• столбчатый фундамент.

Мелкозаглубленная или заглубленная лента

Ленточный фундамент подойдет почти для любого грунта, кроме пучинистого

Данный тип гибкого основания является фактически универсальным. Благодаря разнице заглубления можно подобрать основу для дома на любых грунтах за исключением болотистых и торфяных. В виду того, что устраивается он в траншеи любой ширины, данный тип замечательно подходит для домов со сложной планировкой.

Мелкозаглубленная лента применяется для легких строений: одноэтажных дачных домов, бань, хозяйственных построек. Заглубленный фундамент применяется при строительстве зданий от 2 этажей.

Такая основа позволяет устроить подвальные помещения. На такой основе можно строить дом с использованием тяжелых материалов для стен и перекрытий. Довольно прост в исполнении, вполне возможно его самостоятельное устройство. При правильном строительстве долговечен. Существенный недостаток такой основы – это большая стоимость и высокий объем трудозатрат.

Сваи

Такая основа подойдет для зданий, расположенных на болотистых и слабых грунтах. Он незаменим при строительстве домов на участках с резкими перепадами высот. Это система свай, соединённых между собой металлической балкой или ЖБ плитой.

Как правило, такой тип фундамента используют при многоэтажном строительстве.

Плитный монолит

Для болотистых и торфяных почв монолитная плита — идеальный тип фундамента

Плита, выполненная из армированного монолитного бетона, углубляется в грунт, при этом укладывается на песчаную или бетонную подушку.

Рекомендован к устройству в областях с болотистым и торфяным типом почвы.

Такое основание станет отличным решением при условии высокого залегания грунтовых вод.

В этом случае высока опорная площадь фундамента и плита под домом станет «плавающим» основанием. Естественно, исходя из требуемого объема материалов, фундамент имеет высокую стоимость.

Столбчатый фундамент

Столбы изготавливают из бетонных блоков, кирпичей или бетонной заливки в опалубку и соединяют балками. В основании столбов устраивается песчаная подушка и гидроизоляция. Размещаются опоры в точках повышенной нагрузки здания строго вертикально. Подробнее об изготовлении основания смотрите в этом видео:

Используют для маловысотных легких строений.Данный тип базиса незаменим при строительстве легких сооружений из бруса на пучинистых грунтах. Весьма распространен в северных широтах. Является альтернативой ленточной основе с меньшими материальными затратами.

Опалубка для монолитного столба

В сухие и неосыпающиеся ямы допускается заливка бетонной смеси без устройства опалубки. В домашнем строительстве лучше использовать низкосортные недорогие доски, опалубку из которых не жалко буде оставить в яме, – то есть устроить несъёмную опалубку. Изготовить опалубочные щиты можно из любого доступного материала:

• Доски;
• Древесно-стружечные мебельные плиты, можно б\у;
• Фанера;
• Плоский шифер;
• Листовой металл.

Щиты опалубки можно заготовить вне ямы, а затем установить и укрепить. Доски можно намочить, чтобы они не тянули влагу из заливаемого бетона.

Опалубка из щитов бывает заводского изготовления, она очень удобна в применении, бывает разных размеров, иногда комплектуется крепёжными элементами. Единственный недостаток – довольно высокая цена.

Широкое распространение получила опалубка для столбчатых фундаментов, изготовленная из труб. Материал трубы может быть любой доступный и наименее затратный.

Расчет опорной площади

При выборе фундамента важно правильно определить минимально допустимую площадь его опоры на грунт. Ее можно вычислить по формуле S= γn · F / (γc · Rо), где:

• γc – коэффициент эксплуатационных условий;
• γn – коэффициент запаса надежности, принимаемый равным 1,2;
• F – полная (суммарная) нагрузка на грунт.

Коэффициент эксплуатационных условий (условий работы) зависит от характера грунта и сооружения. Так, на глинистых почвах для кирпичных конструкций он принимается равным 1,0, а для деревянных – 1,1.

В случае песчаного грунта: γc равен 1,2 при больших и длинных строениях, жестких небольших домах; 1,3 – для любых маленьких построек; 1,4 – для больших не жестких домов.

Вес сооружения

Основу расчета составляет нагрузка, возникающая от веса всех элементов сооружения, включая сам фундамент. Конечно, подсчитать точно массу всех конструктивных деталей достаточно сложно, а потому принимаются средние значения удельного веса, отнесенного к единице площади поверхности.

Стеновые конструкции:

• каркасные дома с утеплителем при толщине стены 15 см – 32-55 кг/м²;
• бревенчатый и брусчатый сруб – 72-95 кг/м²;
• кирпичная кладка толщиной 15 см – 210-260 кг/м²;
• стены из железобетонных панелей толщиной 15 см – 305-360 кг/м².

Перекрытия:

• чердак, деревянное перекрытие, пористый утеплитель – 75-100 кг/м²;
• то же, но с плотным утеплителем – 140-190 кг/кв.м;
• напольное перекрытие (цокольное), деревянные балки – 110-280 кг/м²;
• перекрытие бетонными плитами – 500 кг/м².

Крыша:

• металлическая кровля из листа – 22-30 кг/кв.м;
• рубероид, толь – 30-52 кг/кв.м;
• шифер – 40-54 кг/кв.м;
• керамическая черепица – 60-75 кг/кв.м.

Расчет веса сооружения с учетом приведенных удельных весов сводится к определению площади соответствующего элемента и перемножении ее на данный показатель. В частности, для получения площади стен надо знать периметр дома и высоту стен. При расчете кровли необходимо учитывать угол ската.

Вес фундамента и снеговая нагрузка

Площадь опоры сооружения определяется на уровне подошвы, а значит, в суммарной нагрузке на грунт необходимо учитывать еще и вес фундамента. Методика расчета зависит от его типа:

1. Ленточный фундамент. Прежде всего, определяется заглубление (Нф), которое должно быть ниже уровня промерзания. Например, при уровне 1,3 м нормальное заглубление составляет 1,7 м. Затем, определяется периметр ленты (Р), как 2(а+в), где а и в – длина и ширина дома, соответственно. Ширина ленты (bл) выбирается с учетом толщины стены. В среднем она составляет 0,5 м. Соответственно, объем ленточного фундамента V=P x bл х Нф. Умножив его на плотность армированного бетона (в среднем 2400 кг/м³), получим расчетный вес ленточного фундамента.
2. Столбчатый фундамент. Расчет ведется на каждую опору. Вес одного столба определится, как произведение плотности бетона на объем заливки (V=SxНф, где S – площадь столба). Кроме того, обязательно учитывается вес ростверка, который рассчитывается аналогично ленточному фундаменту.
3. Для определения веса монолитной бетонной плиты вычисляется ее объем (V=SxНф, где S – площадь плиты). Заглубление обычно составляет порядка 40-50 см.

Рекомендуем: Устройство фундамента из плит ЖБИ в частном доме. Виды, какие выбрать, как укладывать?

В зимнее время нагрузка на грунт может значительно увеличиться за счет скопления снега на кровле. Принято считать, что при скате кровли с углом более 60 градусов, снег не накапливается, и снеговую нагрузку можно не учитывать.

При меньшем угле наклона крыши учитывать ее необходимо. Многолетние наблюдения дают такие параметры этой нагрузки:

• северные районы – 180-195 кг/м²;
• средняя полоса РФ – 95-105 кг/м²;
• южные регионы – до 55 кг/м².

После определения всех указанных весовых параметров можно приступить к расчету минимальной площади подошвы по вышеприведенной формуле. Полная нагрузка на грунт (F) определится, как сумма веса стен, перекрытий, кровли, фундамента и снеговой нагрузки.

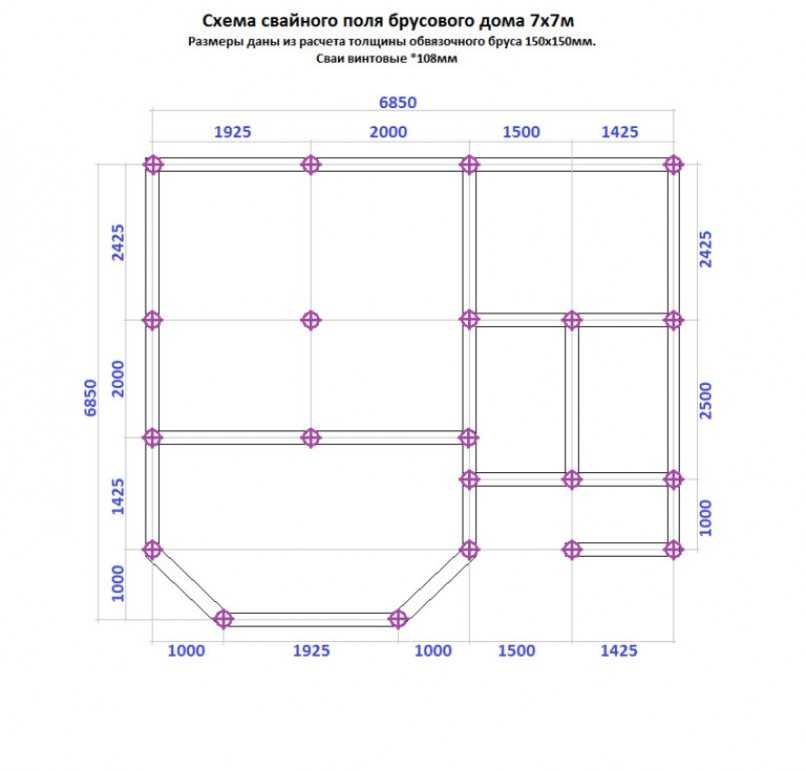

При расчете столбного и свайного фундамента суммарная нагрузка делится на количество опор, т.к. ростверк равномерно распределяет ее на опоры.

Сечение колонн

Согласно стандартам столбы фундамента можно делать круглого либо квадратного сечения. И в том и в другом случае технология монтажа основания нарушена не будет.

Совет: при покупке пластиковых труб для опалубки поищите некачественные изделия с трещинами или другими дефектами. Такое качество труб на целостность залитых опор не повлияет никак, а вот цену на материал для опалубки при таких условиях можно существенно снизить.

Важно: круглую колонну необходимо армировать при заливке не менее качественно, чем квадратную. Для этого используют специальный заранее приготовленный армирующий пояс из стальных прутьев

Его нужно просто установить в трубу-опалубку перед загрузкой раствора.

Квадратные колонны согласно норма и стандартов можно заливать в специально собранную из деревянных щитов опалубку. Щиты скрепляются в квадратный каркас нужной высоты при помощи хомутов или шпилек. Внутренние стенки опалубки можно укрыть рубероидом для более ровной поверхности залитых столбов и снижения риска повреждения колонн при распалубке.

Квадратные столбы фундамента также армируют металлическими прутами, связанными в единую конструкцию.

Важно: края армирующего пояса не должны достигать края колонны со всех сторон по 1,5-2 см. То есть, металл должен быть утоплен в бетон

Исключение составляет столбчатый фундамент с ростверком. В этом случае продольные пруты арматуры должны выступать за верхний край колонны на 23-35 см.

Раствор для заливки колонн фундамента замешивают из цемента, песка и щебня в соответствии 1:3:5. При этом цемент лучше брать марки не ниже М-400. Колонны будут считаться полностью готовыми и сухими через 5-7 дней при условии сухой и тёплой погоды. Если же погода стоит влажная, то стоит выждать не менее 3 недель до полного высыхания раствора, и только после этого снимать опалубку.
