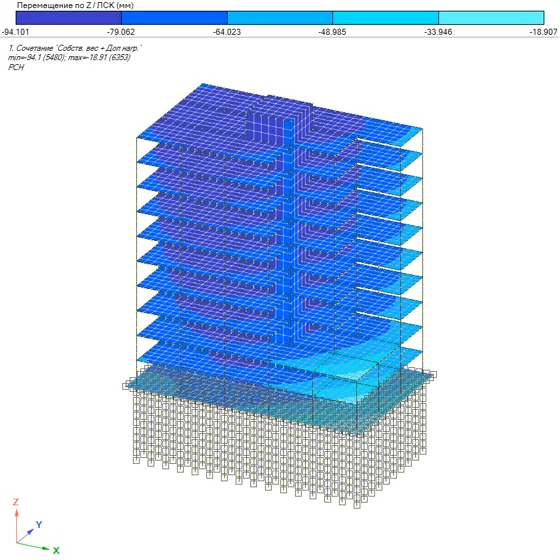

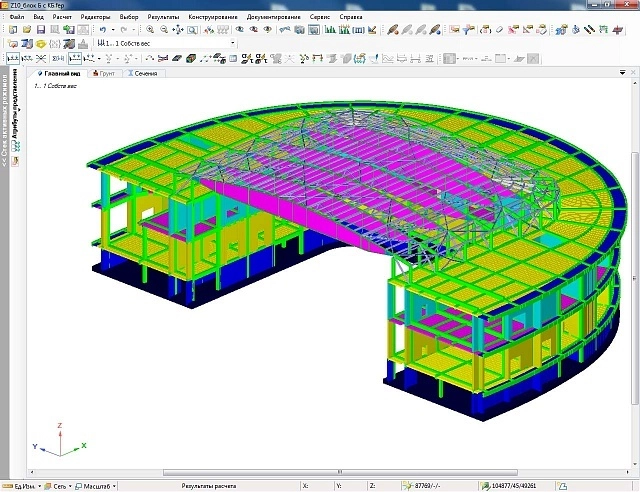

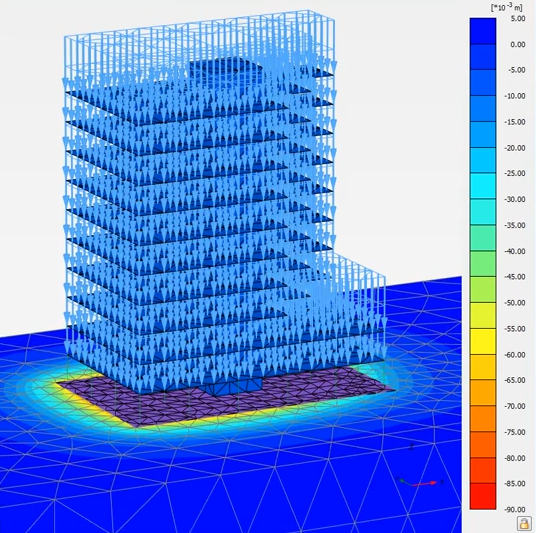

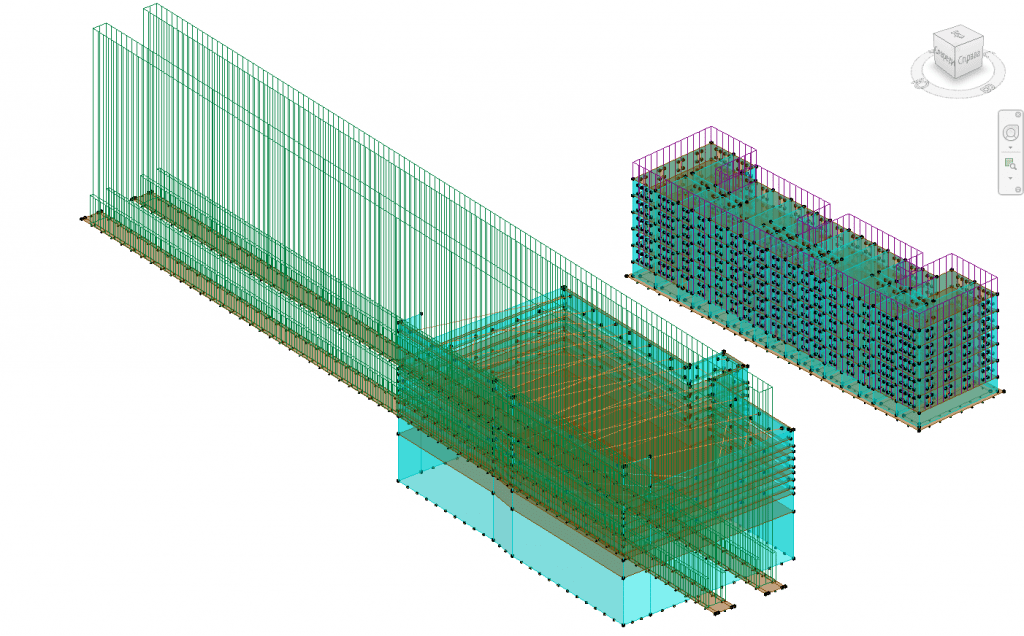

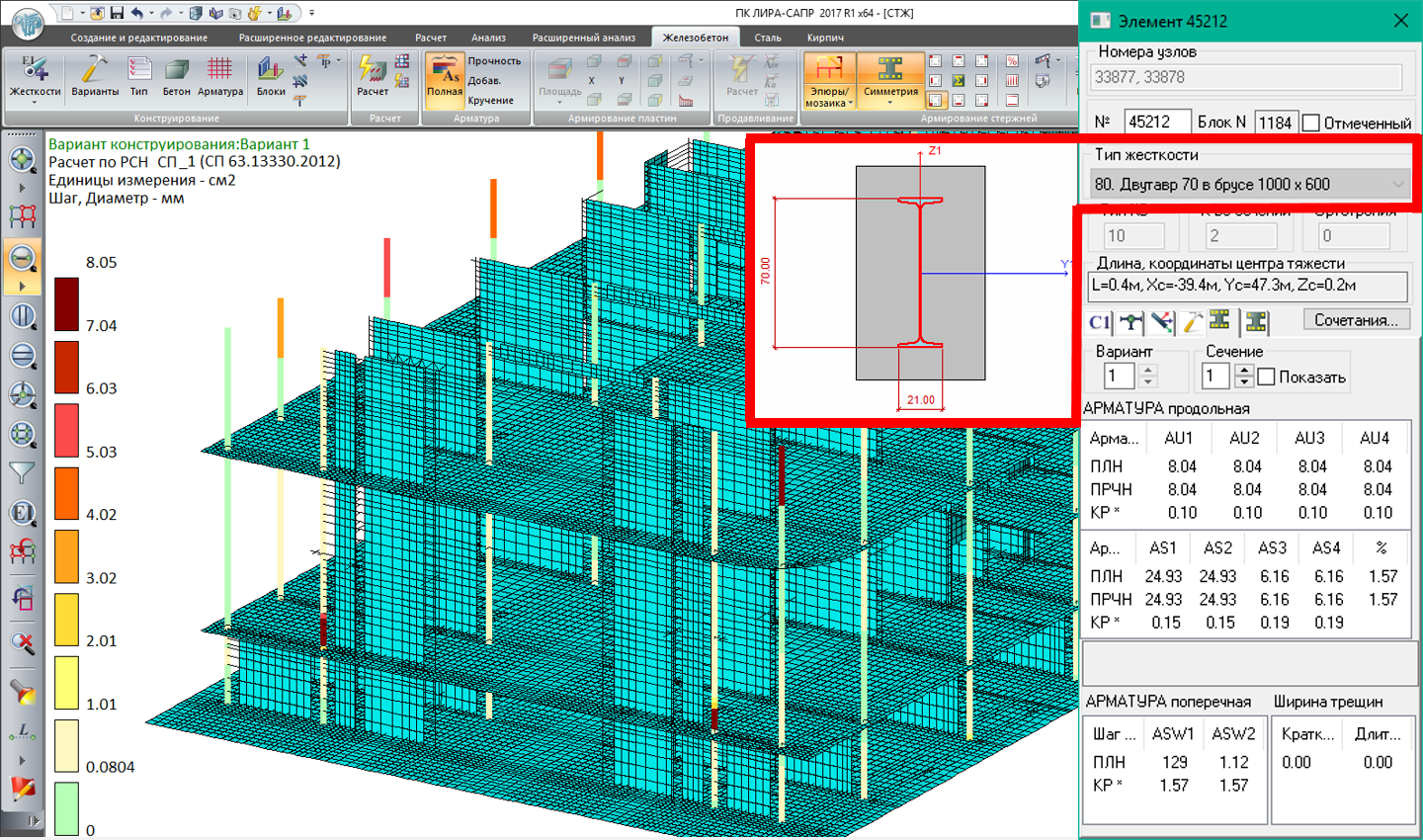

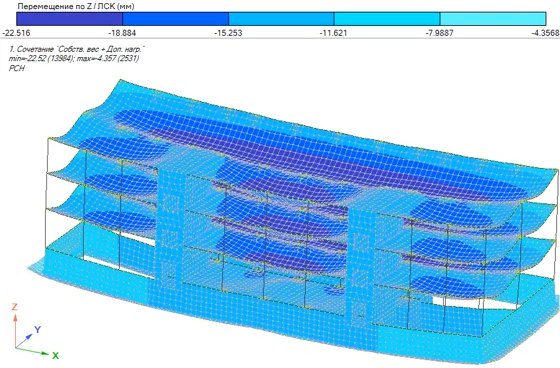

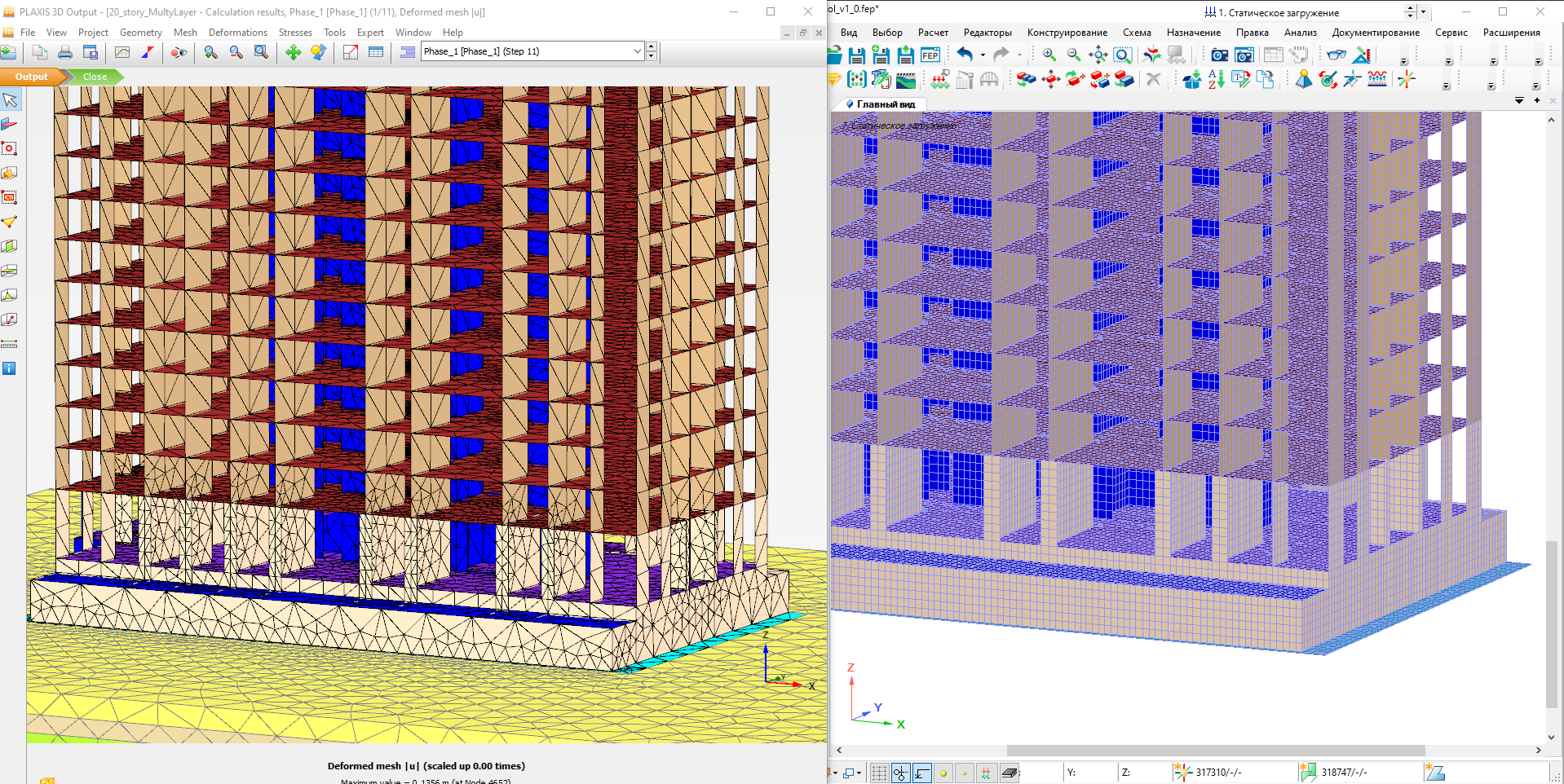

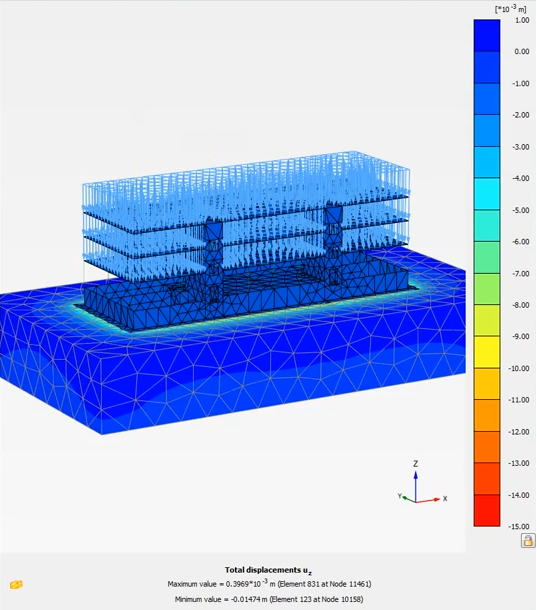

Расчет зданий на свайных фундаментах в пк лира 10

Основные варианты планировки

Все необходимые размеры для расчета работ по подготовке ям, траншей и насыпей устанавливаются в ходе простых действий. Для упрощения расчета, объем будущего котлована делится на отдельные секции нормативной длины от 100 до 200 м.

Сначала определяют кубатуру грунта для каждого участка, а после результаты складывают. Далее принимают методику для производства работ, с учетом необходимости вывозки или складирования земли на площадке для обратной засыпки. Наиболее часто применяются следующие формулы и алгоритмы расчетов.

Формула расчета для многоугольника с откосами

Для этой конфигурации котлованов вначале определяют верхнюю F1 и нижнюю F2 площади, разбив на несколько правильных фигур. Учитывая показатели глубины выемки H, находят среднюю линию и на ней определяют среднюю площадь Fсред выемки.

Общий объём выемки с конфигурацией многоугольника и откосами устанавливают по следующей формуле подсчета:

F1/F2/Fcp — верх, низ и середина площади выемки м2.

Для грамотного определения объема потребуется также добавить кубатуру въездных/выездных траншейных путей:

1. Vкот. — чистый объём только выемки, м3;
2. Vвъез/Vвыез. — объём въездных/выездных путей, м3;
3. n — число въездных/выездных путей.

Из общего объема выемки определяют кубатуру срезанного растительного покрова, который, как правило, выполняют бульдозером и кубатуру снятия недобора у дна выемки, разрабатываемой экскаватором, чтобы не нарушать цельность и крепость почвы у основы фундамента.

С вертикальными стенками на ровном участке

Самый простой метод — выемка на ровном/спланированном участке, имеющим форму прямоугольника с отвесными стенами равного размера.

В таком случае формула, по которой необходимо произвести расчет будет иметь вид:

1. V — величина объёма, м3;
2. F- величина площади, м2;
3. B — показатель ширины, м;
4. H — фактическая высота, м;
5. L — длина участка, м.

для выемки простого прямоугольного сечения с габаритами:

• B =10 м;
• L = 6 м;
• Н =2 м;
• объем земляных работ (V) = 320 м3;
• площадь по плану (F) = 160 м2;

Расчет будет выглядеть так:

• V = 10 х 16 х 2 = 320 м3;
• F = L х B = 10 х 16 = 160 м2.

С вертикальными стенками, имеющих разные отметки вершин

Очень часто при разработке котлована, углы его имеют разные уровни, в результате чего приходится применять особую формулу.

Например, если яма имеет правильную прямоугольную форму из 4-х разных вершин:

1. B =5 м;
2. L=10 м;
3. Н1=2 м;
4. Н2=3 м;
5. Н3= 2 м;
6. Н4 =4 м.
7. Объем земляных работ: (V) = 137.5 м3.
8. Площадь (F) = 50 м2.

Вычисляем:

V = B х L х ( H1 + H2 + H3 + H4 )/4 = 5 х 10 х ( 2 + 3 + 2 + 4 )/4 = 137.5 м3.;

F = B х L = 5 х 10 = 50 м2.

С откосами на спланированной местности

Размеры ширины В осн и длины L осн у основания определяют по размерам сооружения, учитывая разрыв между ним и подошвой откоса более 3 м. Размеры у верха котлована рассчитывают с учетом крутизны откосов. Она зависит от коэффициента откоса.

Этот показатель можно посчитать путем деления высоты углубления выемки к заложению откоса, формула выглядит так:

Например, для выемки, имеющей характеристики:

• Ширина у основания выемки (Bосн),4 м;
• длина основания выемки (Lосн), 6 м;
• высота (H), 2 м;
• выбран грунт: суглинок;
• коэффициент m = 0.5.

1. Bверх = H * m + Bосн + H * m = 2 * 0.5 + 4 + 2 * 0.5 = 6 м.
2. V = ( Bосн + Bверх ) / 2 * H * Lосн = ( 4 + 6 ) / 2 * 2 * 6 = 60 м3.
3. Объем траншеи будет равен (V) = 60 м3.
4. F = ( Bосн + Bверх ) / 2 х H = ( 4 + 6 ) / 2 х 2 = 10 м2.
5. Площадь сечения: (F) = 10 м2.

Аналогично для выемки, имеющую квадратную форму формула будет иметь вид:

Для котлована, с конфигурацией многоугольника:

Данные формулы можно использовать для установления объемов не широких выемок меньше 15 м. Они смогут углубляться драглайном, который будет находиться на поверхности земли.

При большой ширине, грунтовые операции выполняют экскаватором на дне, с вариантом «прямая лопата», в таком случае к кубатуре выемки нужно добавить величину для обустройства въездов.

Яма с круглым сечением, имеющий откосы

Для котлованов с круглым сечением с откосами, кубатуру выемки рассчитывают по формуле для перевернутого усеченного конуса.

В усеченном конусе R и r, соответственно — верхний и нижний радиусы.

Например, для круглого колодца, имеющие откосы:

• Ширина нижнего основания D1=2r, 3 м;
• верхний диаметр D2= 2R, 5 м;
• высота котлована (H), 3 м;

Формула для расчета объема:

Объем котлована будет равен: V = 37.699 м3

Ямы для объектов, имеющих и цилиндрические, и конические части, например, отстойники и метантенки, как правило, строятся группами.  Их выкапывают в грунт в 2 стадии:

1. сначала организуют общую выемку прямоугольной формы до отметки установки цилиндрических компонентов;
2. после выполняют выемку для конических элементов, следовательно, и расчет объема выборки грунта осуществляют в 2 стадии.

Как самому определить тип грунта на участке

Классификация почвы – сравнение механических и физических параметров с характеристиками, используемыми в нормативах. Самостоятельная оценка является ориентировочной и приблизительной, поэтому при расчете несущая способность берется с некоторым запасом.

Визуальный метод определения:

1. Глинистая почва при растирании в сухом состоянии дает ощущение порошка, комья трудно раздавливаются. Увлажненная глина остается мягкой и пластичной, мажется на пальцы, скатывается в колбаску. Лепешка при сдавливании получается без краевых трещин.
2. Суглинки в сухом виде дают ощущение песчаных крупинок, комья легко рассыпаются при ударе. Влажная масса скатывается в колбаску, но при сгибании дает трещины, а лепешка получается с разломами по краям.
3. Супесчаный грунт в сухом состоянии напоминает муку или пыль. Влажная масса образует комья малой прочности, которые рассыпаются. У влажной массы отсутствует пластичность, она не скатывается в кольцо, не расплющивается в лепешку.

Песок представляет собой рыхлую массу без связи между мелкими частицами. В сухом состоянии просыпается между пальцами, а во влажном виде отсутствует пластичность, липкость и связность.

Расчет сваи

На этом этапе вычислений необходимо определиться со следующими характеристиками:

• шаг свай;
• длина сваи до края ростверка;
• сечение.

Чаще всего размеры сечения определяют заранее, а остальные показатели подбирают исходя их имеющихся данных. Таким образом, результатом расчета должны стать расстояние между сваями и их длина.

Расположение арматуры

Всю массу здания, полученную на предыдущем этапе, требуется разделить на общую длину ростверка. При этом учитываются как наружные, так и внутренние стены. Результатом деления станет нагрузка на каждый пог.м фундаментов.

Несущую способность одного элемента фундамента можно найти по формуле: P = (0,7 • R • S) + (u • 0,8 • fin • li), где:

• P — нагрузка, которую без разрушения выдерживает одна свая;
• R — прочность почвы, которую можно найти по таблицам, представленным ниже после изучения состава грунта;
• S — площадь сечения сваи в нижней части, для круглой сваи формула выглядит следующим образом: S = 3,14*r2/2 (здесь r — это радиус окружности);
• u — периметр элемента фундамента, можно найти по формуле периметра окружности для круглого элемента;
• fin — сопротивление почвы по боковым сторонам элемента фундамента, см. таблицу для глинистых грунтов выше;
• li — толщина слоя грунта, соприкасающегося с боковой поверхностью сваи (находят для каждого слоя почвы отдельно);
• 0,7 и 0,8 — это коэффициенты.

Шаг фундаментов рассчитывается по более простой формуле: l = P/Q, где Q—это масса дома на пог.м фундамента, найденная ранее. Чтобы найти расстояние между буронабивными сваями в свету, из найденной величины просто вычитают ширину одного элемента фундамента.

При выполнении расчетов рекомендуется рассмотреть несколько вариантов с разными длинами элементов. После этого будет легко подобрать наиболее экономичный.

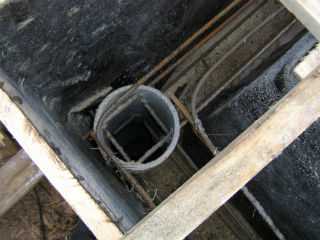

Армирование буронабивных свай выполняется в соответствии с нормативными документами. Арматурные каркасы состоят из рабочей арматуры и хомутов. Первая берет на себя изгибающие воздействия, а вторые обеспечивают совместную работу отдельных стержней.

Каркасы для буронабивных свай подбираются в зависимости от нагрузки и размеров сечения. Рабочая арматура устанавливается в вертикальном положении, для нее используют стальные стержни D от 10 до 16 мм. При этом выбирают материал класса А400 (с периодическим профилем). Для изготовления поперечных хомутов потребуется закупить гладкую арматуру класса А240. D = минимум 6-8 мм.

Сортамент стальной арматуры

Каркасы буронабивных свай устанавливаются так, чтобы металл не доходил за край бетона на 2-3 см. Это нужно для обеспечения защитного слоя, который предотвратить появление коррозии (ржавчины на арматуре).

Различия между винтовыми и буронабивными опорами

Схема бурнонабивной сваи

Ручное заглубление буронабивной сваи происходит максимум на 3–5 м. Неглубокое ввинчивание не подойдет для слабого, переувлажненного или насыпного грунта. Винтовые опоры эффективно ввинчивать электродрелью с мультипликатором. Этот способ дает точную установку опоры, не имеет ограничений по грунту, уменьшает число рабочих.

В заводских сварных винтовых стержнях под свайно-ростверковый фундамент может быть слабая антикоррозийная защита и тонкие стенки. Может не соблюдаться точность изготовления шага спирали и лопастей. Поэтому появляется необходимость выбора материалов для самостоятельного создания винтовых свай, что можно отнести к их отрицательному отличию по сравнению с буронабивными сваями. Литые заводские винтовые сваи лишены недостатков и могут дополнительно покрываться антикоррозийным средством.

В буронабивных опорах, в отличие от винтовых свай, не связывается арматура. Она заливается бетоном внутри самой сваи.

Варианты фундамента из винтовых свай

Устройство и виды фундамента

Свайно-ленточный фундамент, какой размещается на винтовых сваях, способен иметь ряд преимуществ.

Основные плюсы лучше выражены в:

• сопротивлении недостаточной устойчивости грунта;
• технология способна внедряться в почву вплоть до достижения винтовой сваей твердого горизонта;
• способности выдерживать большой вес возводимого дома из пеноблоков;
• приеме нагрузки дома из пеноблоков на широкие и жесткие ленты ростверка.

Свайно-ленточный фундамент своими руками, в большинстве своем лучше получает хвалебные и положительные отзывы.

Такой мелкозаглубленный фундамент ленточного типа, в своей структуре это монолитная плита цоколя дома из пеноблоков, который способен надежно опираться на песчаную подушку.

Представленный свайно-ленточный мелкозаглубленный ростверковый фундамент включает в себя ростверк на сваях балочного или монолитного типов.

Cтроительство зимнего свайно-ленточного фундамента

Мелкозаглубленный свайно ленточный ростверк располагается на начальном этапе монтажа, он лежит между сваями, которые выполняют функцию вертикальных опорных элементов дома из пеноблоков.

При дальнейшем проведении работы ростверк поднимается и размещается поверх свай. Расстояние между сваями и детальный расчет, какой поможет произвести специальный онлайн-калькулятор, для этого достаточно выбрать нужные строки для заполнения известными данными.

Шаг между железобетонными элементами также поможет лучше рассчитать калькулятор, причем расчет лучше производить в самом начале монтажных работ.

Строение из пеноблоков, возводимое на таком ростверке, может обладать значительным весом. Расчет такой конструкции, расположенной на винтовых сваях производится с ориентировкой на особенности технологии, благодаря которой формируется ростверк.

Зачастую шаг и прочие параметры рассчитываются с помощью такого сервиса, как онлайн-калькулятор, какой не только производит расчет, но и способен указать нужное количество заливаемого цемента. Отзывы, которые получает онлайн-калькулятор в массе своей положительные.

Классификация фундаментов

Классификация фундаментов свайно-ленточного типа подразумевает наличие трех основных видов конструкций, в рамках каждой из них формируется ростверк. Несмотря на то, что шаг между сваями может быть разный, все виды между собой достаточно схожи.

Виды свайно-ленточного фундамента

Они могут быть:

• основаниями на забивных несущих элементах;
• основаниях на микросваях;
• основаниях на бурнонабивной ленте.

Все представленные виды, в большинстве своем, имеют больше плюсы чем минусы. Те конструкции, которые размещаются в свайно-ленточных фундаментах дешевле монтируются на прочных опорах, которые забиваются в грунтовый слой на строительном участке.

Сверху крепится ростверк. Шаг выбирается произвольно, в зависимости от размеров конструкции. Сваи, применяемые в данном случае, имеют заостренный нижний конец.

Верхний конец снабжен специальным колпаком, который выполняет защитную функцию. Расчет такого фундамента забивного типа производится достаточно легко.

Опоры собираются из столбов, монолитная плита делается из бетона. Те основания, которые залегают на микросваях, имеют шаг, равный 2-2,5 метрам.

Несмотря на относительно небольшую глубину залегания свай, такой ленточный ростверк вполне способен выдержать вес двухэтажного здания из пеноблоков или кирпича.

Расчет и армирование представленной конструкции производится с особой степенью тщательности. Это связанно с высокой степенью вероятности деформации грунта.

Те основания, которые крепятся на буронабивной ленте, имеют одну особенность. Опорные столбы, на которых лежит ростверк, дешевле обустраиваются в скважинах, которые высверливаются в траншее фундамента, а в них заливается монолитная плита.

Расчет такого фундамента производится с ориентировкой, что плита заливается прямо в опалубку, которая встроена в траншею. На дне траншеи производится бурение скважин, в которые и погружаются опорные столбы.

Технология установки свайного фундамента

Установка свайного фундамента происходит в три этапа:1. Подготовительный: составление проекта, испытание свай, расчет необходимого количества материала.На этом этапе определяется тип фундамента, тип свай, их количество, технические параметры и характер расположения.   2. Погружение свай. В зависимости от объемов и сложности работы может проводиться ручным способом или с применением техники. Различают следующие основные способы погружения свай:

• ударный;
• вибрационный:
• виброударный;
• завинчивание (для винтовых свай);
• бурение (под буронабивные сваи).

Расположение свай может быть одиночным, ленточным, кустовым, сплошным, в виде поля (полосами или в шахматном порядке). После погружения, как правило, следует обрубка/срезка оголовков. 3. Сооружение ростверка. Проект может предусматривать следующие ростверки: монолитный, сборный, сборно-монолитный. Они также различаются по степени заглубления: низкий (утопленный в грунт), повышенный (на уровне поверхности грунта), высокий (над уровнем грунта).

https://youtube.com/watch?v=unRLqhczBNQ

Вычисление нагрузки на грунт

Следующим шагом в расчётах является определение нагрузки на грунт. Чтобы понять, сможет ли грунт выдержать здание, необходимо просчитать вес основания дома.

Для этого вычислим объём основания, воспользовавшись математическими формулами, и умножим его на плотность бетона (средние показатели плотности разных видов бетона можно найти в таблице ниже).

Затем проведём несложные вычисления по формуле:

(ВФ+ВД)/Ппф, где ВФ — вес фундамента, ВД — вес дома, Ппф — площадь подошвы основания.

Таким образом, мы определили,сколько килограмм нагрузки должен нести на себе 1см2 грунта.

Теперь важно соотнести требуемую нагрузку на грунт с допустимыми значениями, указанными в таблице. Если полученная в ходе вычислений нагрузка больше расчётного сопротивления заданного типа грунта, нужно увеличить опорную площадь дома, а именно:. Если полученная в ходе вычислений нагрузка больше расчётного сопротивления заданного типа грунта, нужно увеличить опорную площадь дома, а именно:

Если полученная в ходе вычислений нагрузка больше расчётного сопротивления заданного типа грунта, нужно увеличить опорную площадь дома, а именно:

1. Ленточный можно сделать расширенным к основанию (поперечное сечение выглядит как трапеция).
2. Увеличить ширину фундамента-параллелепипеда.
3. Для столбчатого основания можно увеличить диаметр столбов или их количество.

Важно! При увеличении размеров основания, конструкция дома станет тяжелее. Поэтому обязательно повторно просчитайте нагрузку на грунт!

Расчет массы и размеров дома

Теперь, что касается массы здания. Рассчитывать фундамент под дом надо начинать именно с нее. Поэтому рассмотрим пример расчета нагрузки от дома, построенного из кирпича.

Вводные данные:

• толщина стены – полтора кирпича;
• длина 10 м;
• высота 4 м.

По таблице удельного веса находится, сколько весит кирпичная стена на один квадратный метр конструкции. При толщине 150 мм этот показатель равен 270 кг/м². Так как в нашем случае стена возводится в полтора кирпича, значит, ее толщина будет равна 400 мм. Это почти в три раза больше табличного значения, но для расчета нужны точные значения. Поэтому делаем пропорцию, из которой выводится формула: 400 х 270/150 = 720 кг/м².

Теперь необходимо определиться с объемом стены. Для этого все ее размерные параметры перемножаются между собой: 10 х 4 х 0,4 = 16 м³. Остается лишь умножить полученный показатель на удельный вес кирпичной кладки.

16 х 720 = 11520 кг или 11,52 тонны. И это всего лишь вес одной стены.

Теперь надо посчитать размеры (рассчитать ширину и длину) кровли. Эти показатели также закладываются в проекте здания. Поэтому определить их площадь не составит труда, умножением ширины на длину с учетом количество скатов. Остальное дело математики. Из таблицы берется удельный вес кровельного покрытия с учетом материала, из которого оно сооружается.

К примеру, это будет профнастил, у которого вес равен 30 кг/м² (это с учетом стропильной системы, обрешетки и крепежных изделий). Умножаем это значение на площадь кровли, получаем вес крыши. К примеру, площадь кровли – 200 м², умножаем его на 30, получаем 12000 кг или 12 тонн.

Подходим к окончанию расчета ленточного монолитного фундамента. В принципе, все основные нагрузки определены, остается лишь учесть вес отделки, окон и дверей, гидроизоляции и утеплителей. Сделать это самостоятельно сложно и часто просто не под силу. Поэтому строители поступают проще, они общее значение от основных нагрузок умножают на коэффициент 1,3.

Но есть одна нагрузка, которую выше обозначили, как дополнительную. Это вес внутреннего наполнения помещений (мебель, бытовая техника и прочее). Здесь также сложно провести точный расчет, поэтому правилами установлены нормы, которые варьируются для жилых помещений в пределах 180 — 200 кг/м². Зная площадь здания, можно определить и эту нагрузку, по нашему примеру: 100 х 180 = 180000 кг или 18 тонн.

Как видите подходить к ленточному фундаменту и его расчету надо с позиции точного определения нагрузок, действующих на него со стороны дома.

Набор команд для расчета и проектирования монолитных ленточных фундаментов на естественном основании

Программа выполняет расчет основания, подбирает требуемую ширину подошвы фундамента в режиме прямой или обратной задачи.

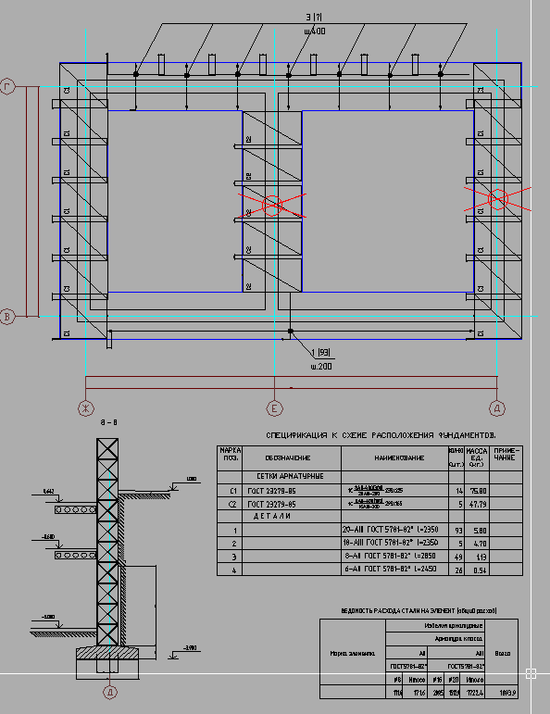

Раскладка на схеме расположения арматурных сеток или отдельных стержней выполняется в полуавтоматическом диалоговом режиме, с автоматическим созданием спецификаций и ведомости расхода стали.

В состав набора входят следующие компоненты:

• Расчет фундамента.
• Редактирование контуров фундаментов.
• Конструирование арматурных изделий (раскладка сеток и отдельных стержней на схеме расположения).
• Создание спецификаций сеток или отдельных стержней.
• Маркировка отдельных стержней.
• Создание ведомости расхода стали.

Команда Расчет ленточного фундамента

Расчет ленточного фундамента

Боковое давление обводненного грунта, в том числе во время сейсмического толчка, определяется программой автоматически, как и подсчет весовых нагрузок, расположенных на консолях плиты. Возможна блокировка автоматического сбора горизонтальных нагрузок или регулировка их величин.

Головной диалоговый бокс команды сохраняет структуру и вид головных боксов для расчета столбчатых фундаментов.

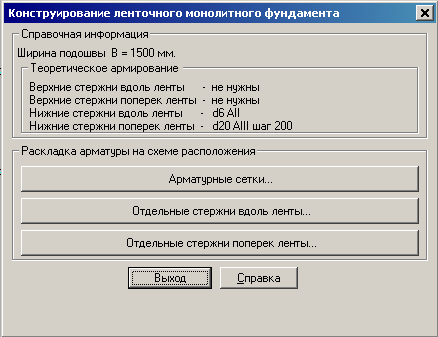

Команда Конструирование фундамента

Конструирование фундамента

Пользователь размещает на схеме сетки или отдельные стержни, предварительно указав границы раскладки и параметры применяемых арматурных изделий.

Возможны многократные попытки раскладки при измененных параметрах, вплоть до достижения приемлемого результата.

Команды Спецификации и Ведомости расхода стали

Возможно получение справочных ведомостей расхода стали по отдельным типам арматурных изделий.

Одновременно с созданием спецификаций автоматически маркируются арматурные сетки, процесс маркировки отдельных стержней выполняется в полуавтоматическом режиме с указанием положения выносных маркировочных реквизитов.

Расчет

Расчетное сопротивление грунта основания

Данные для расчета взяты из СП 22.13330.2011 (Актуализированная редакция СНиП 2.02.01-83*).

, где

коэффициент условий работы, принимаемые по таблице 5.4;

коэффициент условий работы, принимаемые по таблице 5.4;

коэффициент, принимаемый равным единице, если прочностные характеристики грунта ( и ) определены непосредственными испытаниями, и k = 1,1, если они приняты по таблицам приложения Б;

ширина подошвы фундамента, м;

осредненное (см. 5.6.10) расчетное значение удельного веса грунтов,
залегающих ниже подошвы фундамента, кН/м3;

осредненное (см. 5.6.10) расчетное значение удельного веса грунтов,
залегающих выше подошвы фундамента, кН/м3;

расчетное значение удельного сцепления грунта, залегающего
непосредственно под подошвой фундамента (см. 5.6.10), кПа;

угол внутреннего трения грунта основания;

коэффициенты, принимаемые по таблице 5.5;

коэффициенты, принимаемые по таблице 5.5;

коэффициенты, принимаемые по таблице 5.5;

Коэффициент, принимаемый равным единице при b < 10 м; kz= z0 ÷ b+ 0,2 при b ≥ 10 м (здесь z0 = 8 м)

глубина заложения фундаментов, м, бесподвальных сооружений от уровня планировки или приведенная глубина заложения наружных и внутренних фундаментов от пола подвала, определяемая по формуле (5.8);

глубина подвала, расстояние от уровня планировки до пола подвала, м;

Более подробную информацию можно посмотреть: Расчет сопротивления грунта основания

Данные для расчета взяты из приложения В СП 22.13330.2011 (СНиП 2.02.01-83*).

Формула при d ≤ 2:

, где

расчетное сопротивление грунта основания (при d=2м и b=1м), кПа;

коэффициент, принимаемый для оснований, сложенных крупнообломочными и
песчаными грунтами, кроме пылеватых песков, — k1 = 0,125, пылеватыми песками, супесями, суглинками и глинами — k1 = 0,05;

ширина проектируемого фундамента, м;

глубина заложения проектируемого фундамента, м;

ширина фундамента равная 1м (Ro);

глубина заложения фундамента равная 2м (Ro).

Формула при d>2:

, где

расчетное сопротивление грунта основания (при d=2м и b=1м), кПа;

коэффициент, принимаемый для оснований, сложенных крупнообломочными и
песчаными грунтами, кроме пылеватых песков, — k1 = 0,125, пылеватыми песками, супесями, суглинками и глинами — k1 = 0,05;

коэффициент, принимаемый для оснований, сложенных крупнообломочными и
песчаными грунтами, — k2 = 0,25, супесями и суглинками — k2 = 0,2 и глинами — k2 = 0,15;

ширина проектируемого фундамента, м;

глубина заложения проектируемого фундамента, м;

ширина фундамента равная 1м (Ro);

глубина заложения фундамента равная 2м (Ro);

расчетное значение удельного веса грунта, расположенного выше подошвы фундамента, кН/м3.

Расчет фундамента МЗЛФ для коттеджа 6х5 м

Выбран проект шале с размерами ленты:

• • • наружный периметр 6х5 м;
    • ось 5,5х4,5 м;
    • ширина ленты 0,5 м, высота 0,7 м;
    • перегородка по ширине;
    • стандартные стержни арматуры 11,7 м.

На выходе получится лента длиной 25 м с площадью подошвы 12,5 квадратов, внешней поверхностью 17,5 м2. Для нее понадобится 9,625 куба бетона (учтен 10% запас), который весит 22,62 т, создает на грунт нагрузку 0,18 кг/см2.

Минимальные характеристики арматуры в этом случае получатся:

• • • диаметр – 12 мм с поперечными стержнями 6 мм;
    • пояса – два по три стержня;
    • шаг поперечных стержней 0,35 м;
    • нахлест – 0,56 м;
    • количество продольного прутка – 140 кг либо 157,2 м;
    • количество поперечной арматуры – 38 кг либо 171,4 м;
    • опалубка – 42 шестиметровых доски шириной 15 см, опоры через 1 м в количестве 44 шт.

https://www.youtube.com/watch?v=B0qKNFeXRgo
