Фундамент на винтовых сваях
Что такое винтовые сваи? В чем их особенность и удобство? И как с их помощью сделать фундамент? Винтовые сваи — это такая опорная конструкция. Представляет она собой систему труб, которые погружены в грунт на определенную глубину. В нижней части этих труб приварены спиралевидные лопасти (как на фото). Эта конструкция позволяет вкручивать сваи в грунт. А лопасти играют роль нарезки, примерно с таким же эффектом действия, как и на шурупах. Острый наконечник сваи позволяет легче ей входить в грунт. А нарезка помимо того, что используется для вкручивания, также является опорным узлом, на который собственно и опирается свая.
За счет чего держится опора и на сколько она надежна, спросите вы? Отвечаем: такая свая держится за счет силы трения, которая возникает между грунтом и боковыми поверхностями сваи (трубы). Усиливают такую конструкцию те самые лопасти, о которых мы уже говорили. На них и о приходится часть нагрузки, что делает такую опору весьма надежной, при грамотной установке конечно. Кстати, сама установка таких свай имеет массу тонкостей, которые нужно соблюдать. Несоблюдение их может привести к тому, что свая будет хлипкой и ненадежной. Так вот, чтобы равномерно распределить нагрузку на каждую сваю, установка выполняется по заранее просчитанной схеме. Образуется так называемое свайное поле. Оно обеспечивает равномерную нагрузку на каждую опору.
Ростверк
Когда сваи уже погружены их верхние части срезают таким образом, что бы получилась ровная плоскость. Затем делают ростверк или по другому называют несущий пояс. Он-то и является основной конструкцией, которая распределяет нагрузку от стен. А самое главное, благодаря ему нагрузка на систему свай распределяется равномерно, не перегружая не одну из свай, что придает данной конструкции надежность и долговечность.
Строение и функции ростверка очень схожи с конструкцией ленточного фундамента. Отличием в данной конструкции является то, что у ростверка, вместо опоры на грунт, как у ленточного фундамента происходит на сваи. Для того чтобы конструкция приобрела жесткость и была менее восприимчива к боковым нагрузкам, полые трубы свай заливают бетоном после их установки. Это и создает дополнительную устойчивость и жесткость конструкции.
Конечно, и плюсы и минусы свайного фундамента имеют место быть. Но явным плюсом винтовых свай является то, что при их установке не обязательно погружать их до контакта с плотными слоями грунта, как с другими сваями. Особенность их конструкции позволяет надежно удерживать здание при достаточном углублении в грунт. Винтовые сваи являются висячим типом свай.
Устройство ростверка
Чем обусловлено применение свайного фундамента, как устроена свая
Расчет свайно-винтового фундамента, опеределение нагрузки на сваю
Необходимость возведения фундамента по данной технологии часто вызвана характерными признаками грунта (суглинок, плывуны, макропористая почва, песчаная, глинистая и т. Д.). Метод использования свай придает дому бóльшую надежность и делает структуру свайного фундамента прочной и устойчивой на местности с нестабильным грунтом. Иногда дом на сваях делают потому, что техника не может пройти в данной местности: нет дороги.
Обычно на свайном фундаменте возводят легкие и прочные дома: из бруса, каркасные, блочные, из сборных панелей. Способы размещения свай обусловлены задачами строительства. Для частных домов используют, в основном, способ свайного поля. Здание малой площади расположено на свайном фундаменте, который испытывает значительные вертикальные нагрузки. Их связывают, для повышения прочности по периметру или объединяют ростверком (бетонное покрытие с армированием). Используются они по принципу действия сваи-стойки, когда давление от веса здания должно переходить на грунт.
Свайно-каркасный фундамент подходит для домов легкой конструкции, например, каркасного
Основным правилом при учете надежности должен являться правильный расчет несущей способности сваи, изготовленной самостоятельно, а также характеристики грунта. Другими словами, какую нагрузку способна выдерживать отдельная свая, чтобы впоследствии не было риска осадки. Рассчитывая способность сваи выдерживать нагрузки, исходят из того, каким окажется вес построенного дома.
Определить эти параметры можно также по Таблице 7 (Ссылка на скачивание .doc файла СНиП 2.02.03-85 «Свайные фундаменты») так как приводить полностью расчеты в статье не представляется возможным.
Максимальная нагрузка
Средняя нагрузка на трубу диаметром 56 мм, не должна превышать 5 тонн
Насколько глубоко свая должна входить в землю? Обычно ее заглубляют от 1, 5 до 3 метров.
Главное условие – она должна пройти слой грунта, промерзающий зимой. Свойство грунта удерживать влагу в порах особенно свойственно супесям и суглинкам. Зимой вода замерзает и занимает в почве бóльший объем. Эту особенность называют пучением грунта и строители хорошо знают, что нужно ограничивать усадку дома с помощью допустимых величин. Говоря иначе, давление дома на свое основание не должно быть выше расчётного сопротивления грунта, подверженного силам пучения.
Конечная часть сваи с винтом должна находится в прочном слое, не содержащем грунтовых вод и ниже слоя промерзания почвы.
Как рассчитать глубину, на которой должен остановиться нижний конец сваи? Можно обратиться к нормативным документам и воспользоваться таблицей 1. Чтобы определить, насколько должна быть забита свая именно в вашем случае, воспользуйтесь тем же документом – таблица 2. Скачайте весь документ СНиП о строительстве свайных фундаментов (Ссылка на скачивание .doc файла СНиП 2.02.03-85 «Свайные фундаменты»).
Таблица 1. Расчет заглубления винтовой сваи
Таблица 2. Расчет заглубления винтовой сваи для разного рода грунтов
По показаниям, приведенным в таблицах, свая из трубы диаметром в 56 мм. способна выдержать нагрузку до трех тонн. Необходимо знать, что для данной трубы средняя нагрузка не должна превышать пяти тонн. Уверения продавцов о нагрузке в 20 тонн ничем не обоснованы.
Коррозийные показатели свай винтового фундамента
Сваи обязательно надо обрабатывать антикоррозийными средствами
В работах на тему свайных фундаментов (Н. С. Метелюк, Г.Ф. Шишко, А. Б. Соловьева, В. В. Грузинцев. Сваи и свайные фундаменты. Справочное пособие.- Киев.: Будивельнiк, 1977) приводятся данные о коррозии, которым подвергается свая в грунте. Этот показатель определен двумя или пятью десятыми миллиметра в год. Британский стандарт BS 8004 “Фундаменты” (пункт 10.3.5) указывает, что в не разрушенных грунтах этот показатель составит один-два миллиметра за 90-100 лет. Рассчитывайте, насколько грунт агрессивен, учитывайте качество стали и покрытие, применяемое против коррозии.
Основные параметры при расчете:
- условия грунта
- режим залегания грунтовых вод
- особенности свай, их изготовления
- присутствие шлама (пылевые и мелкие составляющие) в твердой почве конечной точки
Цены на свайно-винтовой фундамент
Стоимость фундамента на винтовых сваях складывается из стоимости самих свай их характеристик и количества, а также из стоимости монтажа. Здесь мы приведем примерный прайс-лист цен свайно-винтового фундамента из разных типоразмеров свай и цен фундамента «под ключ».
| Наименование | Длина сваи | Толщина стенки | Диаметр лопасти | Цена оголовка | Стоимость монтажа | Стоимость«под ключ» |
|---|---|---|---|---|---|---|
| СВС-89 1650 мм | 1650 мм | 3.5 мм | 250 мм | 300 ₽ | 890 ₽ | 2780 ₽ |
| СВС-89 1800 мм | 1800 мм | 3.5 мм | 250 мм | 300 ₽ | 890 ₽ | 2840 ₽ |
| СВС-89 2000 мм | 2000 мм | 3.5 мм | 250 мм | 300 ₽ | 890 ₽ | 3180 ₽ |
| СВС-89 2500 мм | 2500 мм | 3.5 мм | 250 мм | 300 ₽ | 940 ₽ | 3690 ₽ |
| СВС-89 3000 мм | 3000 мм | 3.5 мм | 250 мм | 300 ₽ | 1090 ₽ | 3980 ₽ |
| СВС-89 3500 мм | 3500 мм | 3.5 мм | 250 мм | 300 ₽ | 1190 ₽ | 4480 ₽ |
| СВС-89 4000 мм | 4000 мм | 3.5 мм | 250 мм | 300 ₽ | 1290 ₽ | 4980 ₽ |
| СВС-89 4500 мм | 4500 мм | 3.5 мм | 250 мм | 300 ₽ | 1390 ₽ | 5280 ₽ |
| СВС-89 5000 мм | 5000 мм | 3.5 мм | 250 мм | 300 ₽ | 1490 ₽ | 5780 ₽ |
| СВС-89 5500 мм | 5500 мм | 3.5 мм | 250 мм | 300 ₽ | 1590 ₽ | 6280 ₽ |
| СВС-89 6000 мм | 6000 мм | 3.5 мм | 250 мм | 300 ₽ | 1690 ₽ | 6880 ₽ |
| СВС-89 6500 мм | 6500 мм | 3.5 мм | 250 мм | 300 ₽ | 1790 ₽ | 7580 ₽ |
| СВС-89 7000 мм | 7000 мм | 3.5 мм | 250 мм | 300 ₽ | 1890 ₽ | 8180 ₽ |
| СВС-89 7500 мм | 7500 мм | 3.5 мм | 250 мм | 300 ₽ | 1990 ₽ | 8480 ₽ |
| СВС-89 8000 мм | 8000 мм | 3.5 мм | 250 мм | 300 ₽ | 2090 ₽ | 8980 ₽ |
| СВС-89 8500 мм | 8500 мм | 3.5 мм | 250 мм | 300 ₽ | 2090 ₽ | 9180 ₽ |
| СВС-89 9000 мм | 9000 мм | 3.5 мм | 250 мм | 300 ₽ | 2190 ₽ | 9480 ₽ |
Примерные цены винтовых свай 89 диаметра
| Наименование | Длина сваи | Толщина стенки | Диаметр лопасти | Цена оголовка | Стоимость монтажа | Стоимость«под ключ» |
|---|---|---|---|---|---|---|
| СВС-108 1650 мм | 1650 мм | 3.5 мм | 300 мм | 350 ₽ | 940 ₽ | 2980 ₽ |
| СВС-108 1800 мм | 1800 мм | 3.5 мм | 300 мм | 350 ₽ | 950 ₽ | 3050 ₽ |
| СВС-108 2000 мм | 2000 мм | 3.5 мм | 300 мм | 350 ₽ | 950 ₽ | 3590 ₽ |
| СВС-108 2400 мм | 2400 мм | 3.5 мм | 300 мм | 350 ₽ | 1050 ₽ | 3990 ₽ |
| СВС-108 3000 мм | 3000 мм | 3.5 мм | 300 мм | 350 ₽ | 1190 ₽ | 4530 ₽ |
| СВС-108 3500 мм | 3500 мм | 3.5 мм | 300 мм | 350 ₽ | 1350 ₽ | 4990 ₽ |
| СВС-108 4000 мм | 4000 мм | 3.5 мм | 300 мм | 350 ₽ | 1390 ₽ | 5730 ₽ |
| СВС-108 4500 мм | 4500 мм | 3.5 мм | 300 мм | 350 ₽ | 1490 ₽ | 6430 ₽ |
| СВС-108 5000 мм | 5000 мм | 3.5 мм | 300 мм | 350 ₽ | 1590 ₽ | 6930 ₽ |
| СВС-108 5500 мм | 5500 мм | 3.5 мм | 300 мм | 350 ₽ | 1690 ₽ | 7530 ₽ |
| СВС-108 6000 мм | 6000 мм | 3.5 мм | 300 мм | 350 ₽ | 1790 ₽ | 8130 ₽ |
| СВС-108 6500 мм | 6500 мм | 3.5 мм | 300 мм | 350 ₽ | 1890 ₽ | 8730 ₽ |
| СВС-108 7000 мм | 7000 мм | 3.5 мм | 300 мм | 350 ₽ | 1990 ₽ | 9330 ₽ |
| СВС-108 7500 мм | 7500 мм | 3.5 мм | 300 мм | 350 ₽ | 2090 ₽ | 9830 ₽ |
| СВС-108 8000 мм | 8000 мм | 3.5 мм | 300 мм | 350 ₽ | 2190 ₽ | 9990 ₽ |
| СВС-108 8500 мм | 8500 мм | 3.5 мм | 300 мм | 350 ₽ | 2290 ₽ | 10230 ₽ |
| СВС-108 9000 мм | 9000 мм | 3.5 мм | 300 мм | 350 ₽ | 2390 ₽ | 10430 ₽ |
| СВС-108 1650 мм | 1650 мм | 4 мм | 300 мм | 350 ₽ | 850 ₽ | 3190 ₽ |
| СВС-108 1800 мм | 1800 мм | 4 мм | 300 мм | 350 ₽ | 915 ₽ | 3315 ₽ |
| СВС-108 2000 мм | 2000 мм | 4 мм | 300 мм | 350 ₽ | 950 ₽ | 3790 ₽ |
| СВС-108 2400 мм | 2400 мм | 4 мм | 300 мм | 350 ₽ | 1050 ₽ | 4390 ₽ |
| СВС-108 3000 мм | 3000 мм | 4 мм | 300 мм | 350 ₽ | 1190 ₽ | 4990 ₽ |
| СВС-108 3500 мм | 3500 мм | 4 мм | 300 мм | 350 ₽ | 1250 ₽ | 5590 ₽ |
| СВС-108 4000 мм | 4000 мм | 4 мм | 300 мм | 350 ₽ | 1390 ₽ | 5990 ₽ |
| СВС-108 4500 мм | 4500 мм | 4 мм | 300 мм | 350 ₽ | 1450 ₽ | 6390 ₽ |
| СВС-108 5000 мм | 5000 мм | 4 мм | 300 мм | 350 ₽ | 1550 ₽ | 6790 ₽ |
| СВС-108 5500 мм | 5500 мм | 4 мм | 300 мм | 350 ₽ | 1650 ₽ | 7490 ₽ |
| СВС-108 6000 мм | 6000 мм | 4 мм | 300 мм | 350 ₽ | 1750 ₽ | 7990 ₽ |
| СВС-108 6500 мм | 6500 мм | 4 мм | 300 мм | 350 ₽ | 1850 ₽ | 8690 ₽ |
| СВС-108 7000 мм | 7000 мм | 4 мм | 300 мм | 350 ₽ | 1950 ₽ | 9290 ₽ |
| СВС-108 7500 мм | 7500 мм | 4 мм | 300 мм | 350 ₽ | 2050 ₽ | 9990 ₽ |
| СВС-108 8000 мм | 8000 мм | 4 мм | 300 мм | 350 ₽ | 1890 ₽ | 10490 ₽ |
| СВС-108 8500 мм | 8500 мм | 4 мм | 300 мм | 350 ₽ | 2250 ₽ | 10990 ₽ |
| СВС-108 9000 мм | 9000 мм | 4 мм | 300 мм | 350 ₽ | 2350 ₽ | 11190 ₽ |
Примерные цены винтовых свай 108 диаметра
| Наименование | Длина сваи | Толщина стенки | Диаметр лопасти | Цена оголовка | Стоимость монтажа | Стоимость«под ключ» |
|---|---|---|---|---|---|---|
| СВС-133 1650 мм | 1650 мм | 4 мм | 350 мм | 390 ₽ | 1150 ₽ | 4130 ₽ |
| СВС-133 1800 мм | 1800 мм | 4 мм | 350 мм | 390 ₽ | 1190 ₽ | 4230 ₽ |
| СВС-133 2000 мм | 2000 мм | 4 мм | 350 мм | 390 ₽ | 1250 ₽ | 4630 ₽ |
| СВС-133 2500 мм | 2500 мм | 4 мм | 350 мм | 390 ₽ | 1290 ₽ | 5370 ₽ |
| СВС-133 3000 мм | 3000 мм | 4 мм | 350 мм | 390 ₽ | 1350 ₽ | 6330 ₽ |
| СВС-133 3500 мм | 3500 мм | 4 мм | 350 мм | 390 ₽ | 1390 ₽ | 6770 ₽ |
| СВС-133 4000 мм | 4000 мм | 4 мм | 350 мм | 390 ₽ | 1490 ₽ | 7470 ₽ |
| СВС-133 4500 мм | 4500 мм | 4 мм | 350 мм | 390 ₽ | 1590 ₽ | 8570 ₽ |
| СВС-133 5000 мм | 5000 мм | 4 мм | 350 мм | 390 ₽ | 1740 ₽ | 9620 ₽ |
| СВС-133 5500 мм | 5500 мм | 4 мм | 350 мм | 390 ₽ | 1790 ₽ | 10570 ₽ |
| СВС-133 6000 мм | 6000 мм | 4 мм | 350 мм | 390 ₽ | 1940 ₽ | 11720 ₽ |
| СВС-133 6500 мм | 6500 мм | 4 мм | 350 мм | 390 ₽ | 2050 ₽ | 12430 ₽ |
| СВС-133 7000 мм | 7000 мм | 4 мм | 350 мм | 390 ₽ | 2150 ₽ | 12830 ₽ |
| СВС-133 7500 мм | 7500 мм | 4 мм | 350 мм | 390 ₽ | 2250 ₽ | 13090 ₽ |
| СВС-133 8000 мм | 8000 мм | 4 мм | 350 мм | 390 ₽ | 2310 ₽ | 13290 ₽ |
| СВС-133 8500 мм | 8500 мм | 4 мм | 350 мм | 390 ₽ | 2350 ₽ | 13430 ₽ |
| СВС-133 9000 мм | 9000 мм | 4 мм | 350 мм | 390 ₽ | 2540 ₽ | 13820 ₽ |
Примерные цены винтовых свай 133 диаметра
Минусы винтовых свай
Как уже упоминалось выше, любой имеет свои недостатки. Вот основные недостатки винтовых свай:
- При плохом качестве свай может иметь место их ускоренная коррозия;
- При монтаже свай в каменистые грунты может понадобиться дорогостоящая техника;
- При монтаже возможно повреждение сваи на сварных швах, или частичный обрыв лопасти, который невозможно определить. Такие повреждения намного ухудшают несущую способность и долговечность сваи;
- При ручном монтаже велика вероятность отклонения сваи от вертикали, которое может быть вызвано препятствиями в виде камней или корней деревьев.
Есть и другие недостатки винтовых свай, однако, их можно исключить при использовании качественного и сертифицированного материала.
Монтаж свайно-винтового фундамента своими руками
Установка свайно-винтового фундамента выполняется в несколько этапов:
- Разметка участка.
- Погружение и выравнивание свай.
- Заливка бетоном.
- Обвязка ростверком.
Разметка СВФ не представляет особых затруднений – поскольку земляные работы отсутствуют, достаточно наметить оси стен, перегородок и дополнительных конструкций либо оборудования. Это выполняется путем установки колышков немного дальше углов будущего строения, между которыми натягиваются шнуры. Можно использовать 2 колышка с горизонтальной перемычкой и между ними натянуть две нити по наружным размерам свай.
Фото 8. Разметка мест установки свай
Остальные этапы нуждаются в более тщательном рассмотрении.
Вкручивание свай и их выравнивание относительно горизонтальной плоскости
Технология ввинчивания свай не зависит от разновидности лопастей, наконечников и особенностей грунта:
- Подготовка направляющих приямков – для этого можно использовать ручной или мотобур. Скважины делаются на глубину до 0,5-0,7 м и диаметром немного меньше, чем лопасти. Это позволяют более точно позиционировать трубы и облегчить их вкручивания в грунт.
- Ввинчивание – в специальные отверстия в сваях продевается лом или длинная толстостенная труба подходящего диаметра и силами 2-х рабочих выполняется их вкручивание в грунт путем передвижения по кругу. Третий человек в это время контролирует вертикальный уровень сваи с помощью строительного уровня.
Фото 9. Погружение свайных опор фундамента вручную
Погружение может осуществляться и механическим способом, но для этого требуется специальное оборудование.
Фото 10. Вкручивание винтовых свай механическим способом
Технология устройства свайно-винтового фундамента предполагает необходимость обвязки свай ростверком (деревянными, металлическими или бетонными балками), который будет устанавливаться на оголовках. Поэтому все выступающие над поверхностью земли свайные опоры должны находиться в единой горизонтальной плоскости.
Выравнивание свай осуществляется следующим образом:
- Разметка единого горизонтального уровня на всех трубах – для этого можно использовать лазерный или водяной уровень.
- Обрезка трубы по разметке – выполняется с помощью болгарки.
Фото 11. Процесс обрезки винтовых опор
Подробная инструкция по монтажу свайно-винтового основания рассмотрена в следующем видео:
Заливка бетоном
Эксперты настоятельно рекомендуют выполнять монтаж свайно-винтового фундамента с заливкой полостей труб бетоном. Это обусловлено склонностью труб к образованию конденсата на внутренних поверхностях даже при условии абсолютно герметичной приварки оголовков. А заполнение полости бетоном позволяет предупредить этот эффект и увеличить пространственную жесткость конструкции.
Фото 12. Заливка свай бетоном
Обвязка свай ростверком
Как правило, ростверк сооружается на высоте 0,5-0,7 м от поверхности земли. Для этого могут применяться деревянные и металлические балки. Также обвязка может быть выполнена путем заливки монолитной железобетонной ленты.
Технология обвязки свай разными материалами:
-

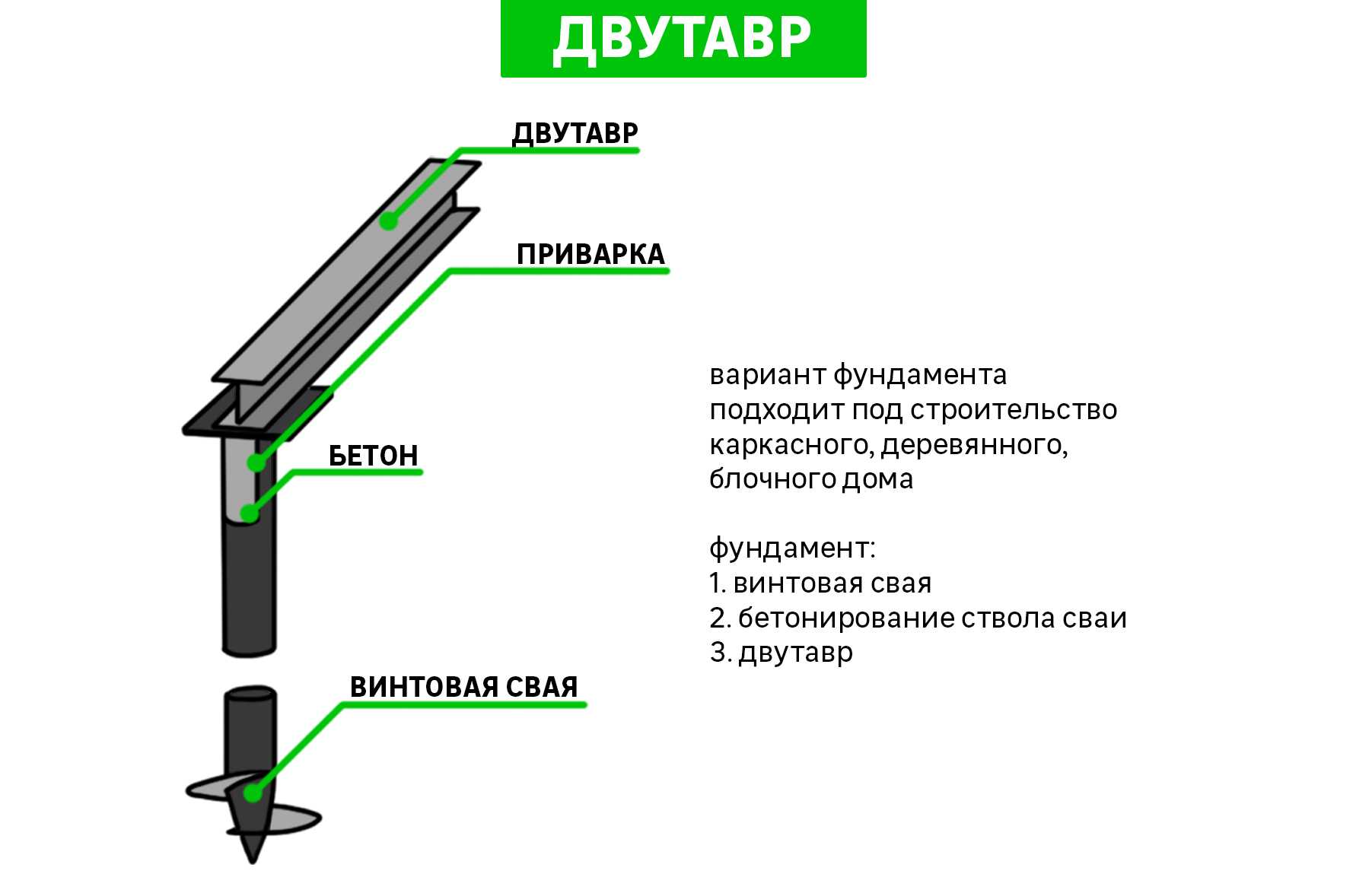

Железобетон – стоит дороже по сравнению с другими видами обвязки, но позволяет возводить даже здания даже из кирпича. Техника работ заключается в сборке опалубки, изготовлении армирующего каркаса, его связке со сваями с помощью рифленой арматуры и последующем бетонировании.
Фото 13. Свайное основание с железобетонным ростверком
-
Деревянные балки – применяются преимущественно при строительстве брусовых, бревенчатых и каркасных домов. Технология работ предполагает необходимость приваривания плоских оголовков для крепления бруса. Балки между собой соединяются в полдерева и фиксируются к оголовкам с помощью саморезов, болтов или гвоздей.
Фото 14. Свайный фундамент с обвязкой из деревянных балок
-
Металлические балки – для обвязки обычно применяются швеллеры, которые крепятся тоже к оголовкам, но при помощи сварки.
Фото 15. Обвязка свай с применением стального швеллера
Как видите, сделать винтовой фундамент своими руками вполне реально и для этого необязательно привлекать бригаду строителей и нанимать спецтехнику. Главное здесь – правильно определить глубину залегания плотных несущих пластов, шаг установки свай и их количество.
Брус обрезной 200х200х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.
От 11500 руб/м³Подробнее
Брус обрезной 150х150х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.
От 11500 руб/м³Подробнее
Брус обрезной 200х200х6000 ГОСТ 1-й сорт Софрино
Брус обрезной 150х150х6000 ГОСТ 1-й сорт Софрино
Факторы, влияющие на долговечность винтовых свай
Реклама уверяет, что фундамент на винтовых сваях способен прослужить не менее столетия. Так ли это на самом деле, или это всего лишь очередная уловка маркетологов? Практика показывает, что такое вполне возможно, ведь некоторые из маяков, возведенных еще при Митчелле, стоят до сих пор. Однако нас больше интересует судьба не какого-то маяка в далекой Европе, а маленького загородного домика где-нибудь в Подмосковье, на Урале или на берегу Енисея. Сколько простоит он, будучи возведенным на фундаменте из винтовых свай, произведенных не где-то и когда-то, а здесь и сейчас?
На основании экспериментальных данных были оценены сроки службы стальных винтовых свай в грунтах с различным электрическим сопротивлением. Согласно этим оценкам в грунте с низкой коррозионной активностью (например, сухие сланцы или сухой песок) сваи из не оцинкованного металла прослужат не менее 300 лет, а из металла с защитным покрытием – 800 лет и более. Впечатляет, не правда ли? Однако это грунт, идеальный с точки зрения способности (а точнее неспособности) вызывать коррозию металла.
Рассмотрим для сравнения другой предельный вариант. В грунтах с очень высокой коррозионной активностью (морской грунт, ил, влажная глина, торф) средний прогнозируемый срок службы стальной винтовой сваи составляет всего 30 лет (если свая изготовлена из оцинкованного металла, эта цифра увеличится до 70-75 лет).
Следует сделать одну важную оговорку. При проведении всех этих расчетов предполагалось, что свая произведена в соответствии с используемым на Западе стандартом ICC AC358, т.е. толщина стенок ее ствола составляет 8 мм. Но найти на российском рынке винтовые сваи из горячекатаных стальных труб с такой толщиной стенок практически невозможно. Сколько продержится в агрессивной среде «стандарт» отечественного производства, т.е. свая, изготовленная из сварной трубы с толщиной стенок 3-4 мм, – никому не известно, но явно существенно меньше 30 (75) лет.
Из всего вышесказанного следует, что обещаемые в рекламе 100 лет службы фундамента на винтовых сваях – это не более чем пустые слова. Сваи могут прослужить и существенно больше, и существенно меньше – все зависит от качества продукции и условий эксплуатации, о чем в рекламе не говорится ни слова.
В целом срок службы винтовых свай зависит от трех основных параметров:
- толщина стали, использованной для изготовления ствола и лопастей сваи,
- толщина и качество защитного антикоррозионного покрытия,
- химическая активность грунта на данном участке.
Не зная этих характеристик свай и эксплуатационных условий, нельзя даже сделать предположения о том, как долго они прослужат.
Уменьшению срока службы винтовых свай способствует и широко распространенная у наших строителей практика обваривания винтовых свай связками из металлических швеллеров или уголков. Конечно, устройство подобных связок между сваями оправдано при монтаже фундамента в грунте со слабой боковой поддержкой. Однако соединение стальных свай перемычками из токопроводящего материала приводит к ускорению электрохимической коррозии металла.
Во избежание возникновения блуждающих токов, способствующих ускорению коррозионных процессов, стальные сваи не должны иметь гальванической связи друг с другом, а также с другими строительными элементами, изготовленными из стали. Для связи свай в единую систему следует применять деревянную обвязку либо металлическую обвязку, элементы которой соединены со сваями посредством хомутов, изолированных от свай диэлектрическим материалом.
Вот собственно и все, о чем мы хотели вам сегодня рассказать. Теперь вы знаете все плюсы и минусы винтовых свай и, надеемся, поняли главную мысль, которую мы пытались до вас донести. Винтовые сваи – это прекрасный выбор для создания фундамента, но использовать их можно не всегда и не везде. Определить допустимость применения винтовых свай в каждом конкретном случае под силу лишь профессионалу. Поверьте, затраты на привлечение специалиста несоизмеримо меньше стоимости устранения ошибок, допущенных в процессе проектирования и постройки фундамента.
Особенности монтажа
Один человек обязательно должен следить за вертикалью
Рассматривая преимущества и недостатки винтовых свай, стоит уделить внимание особенности их конструкции и правилам монтажа, в соответствии с которыми осуществляется сооружение свайного фундамента. Для выполнения работ по монтажу требуются сваи, диаметр трубы которых составляет 108 миллиметров, а диаметр лопасти достигает 30 сантиметров. Нагрузка, которую они способны выдержать, достигает от двух до девяти тонн, в зависимости от качества грунта
Нагрузка, которую они способны выдержать, достигает от двух до девяти тонн, в зависимости от качества грунта.
Вкручивать можно двумя способами:
Исключив использования специальной техники, сваи вкручивают вручную.
Для выполнения данных работ потребуется физическая сила двух, тех или даже четырех человек. Из необходимых инструментов достаточно лома и упора. Сооружение свайного фундамента требует создания эффективного крутящего момента.
При большом объеме работ используйте технику!
Точность проведенного монтажа свайного фундамента является залогом прочности основания дома, поэтому выполнение всех работ должно соответствовать определенным правилам.
В первую очередь необходимо постоянно следить за вертикальностью вкручиваемой сваи. Такую тонность может обеспечить использование гидробура, который установлен на экскаваторе. Поэтому использование специальной техники не только облегчает решение поставленной задачи и ускоряет ход работ, но и гарантирует качество монтажа.
С целью экономии денежных средств можно воспользоваться ямобуром, получившим широкое распространение в индивидуальном строительстве.
Главным преимуществом винтовых свай можно считать их прочность, и особенность конструкции, обеспечивающую способность выдерживать повышенные нагрузки.
Все работы по монтажу свайного фундамента не занимают больше двух дней. Ведь нет необходимости рыть траншеи, заливать раствор и ждать пока он устоится. Достаточно низкая цена делает такое основание вполне доступным, а особенности конструкции позволяют проводить монтаж в любой местности и возводить дома даже склонах довольно большой крутизны.
Но говоря о преимуществах свайного фундамента, нельзя забывать и о существующих недостатках:
Упоминая возможность проведения работ на любых грунтах, стоит сказать, что устройство свайного фундамента на каменистых почвах достаточно затруднительно.
В такой местности невозможно установить основание из труб без использования специальной техники. Из-за этого цена данной конструкции сильно возрастает.Выбор металлических труб зависит не только от толщены их стенок и диаметра, но и от качества самого метала. От наружной коррозии сваи защищает только нанесение антикоррозийного состава перед началом монтажа.
Для того чтобы избежать коррозии внутренней необходимо залить ствол каждой сваи цементным раствором.Сооружение свайного фундамента возможно только при строительстве малоэтажных зданий. Дома из кирпича высотой в несколько этажей – это слишком большая нагрузка для такого основания.При необходимости обеспечения наличия подвала в доме, стоимость монтажа свайного фундамента резко возрастает. Это связано с необходимость утепления подвального помещения.Для надежной защиты от коррозии при контакте с грунтом, перед нанесением антикоррозийного состава требуется обязательная пескоструйная обработка.Наличие некачественного сварного шва в месте присоединения лопасти может стать причиной поломки в процессе вкручивания сваи.
На видео подробно разобран вопрос плюсов и минусов, рекомендуем посмотреть:
Выбирая тип фундамента для будущего дома, необходимо взвесить все минусы и плюсы каждой существующей конструкции и выбрать для себя наиболее подходящий вариант.
Дата: 13-07-2015Рейтинг: 38
Огромное разнообразие строительных материалов предлагает богатый выбор форм и материалов для создания уютного и надежного жилища. Основой жилища всегда считался фундамент, но и он может быть изготовлен из различных материалов.
Чтобы правильно выбрать материал, нужно обращать внимание на количество его преимуществ. Самым большим набором положительных качеств, пожалуй, обладает фундамент на винтовых сваях
Поэтому важно подробнее рассмотреть преимущества винтовых свай и сделать правильное решение при выборе материала для фундамента
Схема устройства винтовой сваи
Поэтому важно подробнее рассмотреть преимущества винтовых свай и сделать правильное решение при выборе материала для фундамента. Схема устройства винтовой сваи. Схема устройства винтовой сваи
Схема устройства винтовой сваи.
О сваях под фундамент
Снизу свай находятся лопасти, они имеют форму винта.
При помощи конструкции сваи ввинчивают в грунт, как саморезы, но в этом случае почва не разрушается, а уплотняется и становится более прочной.
Виды по форме
Для фундамента выделяют три вида свай, о них подробнее — ниже.
Винтовые сваи
Они имеют винтовые лопасти, такой вид свай используют там, где несущая способность почвы плохая. Большое количество винтовых свай обладают режущим элементом, он разрезает почву, когда сваю ввинчивают в землю. Такой вид свай так же подходит для той почвы, которая всё время промерзает.
Сваи с разным диаметром труб
От диаметра свайной трубы будет зависеть ее вес и способность выдерживать огромные нагрузки. Ведь при выборе этих свай, нужно ориентироваться на всю массу здания и в соотношении с этим показателем нужно выбирать диаметр сваи. Для свай, диаметр которых, больше 10 см, потребуется специальная техника.
Лопасти, имеющие различие в диаметре на одной свае
Если почва очень влажная, то диаметр свайных лопастей делают больше.
Сваи так же имеют различия в формах и видах. Эти данные зависят от производителей и материалов.
Виды по наконечнику
Так винтовые сваи делят по типу наконечника, и они бывают:
- сварными;
- литыми.
Сварные
Вариант считается дешёвым и экономически целесообразным, ведь он состоит из трубы с приваренной к ней лопастью. Такие сваи имеют не совсем хорошее качество и по этой причине при строительстве массовых сооружений, сварные сваи не используют.
Такие сваи используют для строительства гаражей или хозяйственных построек. Если лопасть на свае приварена не качественно, то в процессе эксплуатации, она может отойти от вертикальной оси и поэтому фундамент теряет свою стойкость.
Литые
Сваи, у которых литой наконечник, имеют хорошую прочность. Их используют для строительства жилых домов. Чтобы изготовить литой наконечник применяют литьевой метод. Лопасти у свай бывают толщиной примерно 12 миллиметров, а диаметром примерно 30 сантиметров.
Чтобы произвести ствол сваи, берут стальную трубу с наконечником. Литые сваи имеют хорошие несущие способности, они хорошо выдерживают нагрузку более пяти тонн и больше. Конечно стоимость литого наконечника немного выше, чем у сварного.
Виды по покрытию
Так же сваи имеют различие по типу покрытия. Сталь иногда обрабатывают антикоррозийным средством, а иногда полимерным покрытием.
Фундамент из винтовых свай при точном расчёте нагрузки на него, может прослужить более ста лет.
При покупке свай на рынке необходимо ознакомиться с сертификатом соответствия заводским нормам и всем стандартам. Потому что существует огромное количество подделок, которые ничем внешне не отличаются от настоящих свай.
Есть ещё вариант свай для производства которых применяют толстостенные трубы. Такие сваи по надёжности стоят на одной ступени с литыми сваями. Сваи обеспечивают прочное основание для больших строений.
Плюсы и минусы винтовых свай
Плюсы винтовых свай и их преимущества:
- Быстрота сооружения фундамента;
- Нет необходимости ожидать выстраивания фундамента;
- Винтовые сваи легки в монтаже. Сваи можно установить своими руками, но если размер свай большой, то необходимо нанимать специальную технику;
- Доступная цена;
- Могут применяться на различных почвах;
- Не требует предварительного выравнивания участка;
- Хорошая стойкость к нагрузкам;
- Большой срок эксплуатации;
- Не требует проведения земляных работ.
Минусы винтовых свай и их недостатки:
- Если вы выбрали некачественные сваи, то они быстро выходят из стоя и приводят к неравномерному проседанию строения;
- Если почва имеет в своём составе большое количество камней, то установка свай будет затруднена;
- Необходимость соблюдать правила монтажа и технологии.
Виды свай
Основные виды винтовых свай
Основные виды винтовых свай для фундаментов показаны на рис. Слева – свая для вечномерзлых грунтов, песчаников и плотных суглинков с высокой несущей способностью. Столб грунта внутри нее сжимается, поэтому он держит сваю также изнутри. Для бетонирования эта свая непригодна, но подходящие для нее грунты и так отлично держат. s = (8-20 мм); L = (4-16) м с шагом в 4 м; d = 219 или 325 мм. Несомая нагрузка – до 4,5 т. Стоимость одной – от 4500 руб.
Сваи такой же конструкции благодаря невысокому ребру винта используются как бурозабивные, см. в конце. Для возможности бетонирования грунт из их стволов в таком случае вынимают специальными буровыми инструментами – ложковым буром или желонкой. Технология трудоемкая, но дает возможность строить 3-5 этажные капитальные здания прямо на вечной мерзлоте, болотах и торфяниках.
В центре свая для обычных грунтов, описанных выше. Для заборов и легких нежилых построек такие сваи можно сделать самому. s = (4-16 мм); L = (2,5-15) м с шагом в 2,5 м; d = 47, 75, 89, 108, 133, 159, 219, 325 мм. Несомая нагрузка – (0,7-2,5) т. Стоимость одной – от 2000 руб.
Справа – свая с уширенной пятой для рыхлых, пучинистых и плывущих грунтов. s = (4-16 мм); L = (3-15) м с шагом в 3 м; d = 159, 219, 325 мм. Несомая нагрузка – (1-3,5) т. Стоимость одной – от 3500 руб. Хотя ее наконечник с винтом может быть не литым или кованым, а сварным из листового металла, сделать такую самостоятельно сложно, т.к. лопасть ее винта должна иметь не менее 2-х оборотов и, сужаясь, доходить почти до острия наконечника.
Кроме этих основных типов, в продажу поступает довольно широкий ассортимент специальных свай: с многовитковыми и многозаходными винтами, дополнительными лопастями, со встроенной дренажной системой, из химически стойких материалов, и т.п. Они дороги, в индивидуальном строительстве почти не находят применения, требуют сложной технологии монтажа фундамента. Поэтому просто упомянем, есть, мол, и такие.
Об оголовках
В продаже имеются сваи с наваренными на них монтажно-технологическими оголовками. Стоят они, разумеется, дороже. Нужно иметь в виду, что монтажный оголовок необходим только для сборки на сваях деревянных домов; в прочих случаях без него вполне можно обойтись: ростверк фундамента (см. далее) из металлопрофиля приваривают прямо к стволу сваи, ее заворачивание ручным способом производят, используя технологические отверстия, а легкое машинное, при помощи мини-экскаватора, специального технологического оголовка не требует. Как устроен оголовок сваи, на всякий случай показано на рис., на сваю 133 мм. Для свай других диаметров размеры плиты остаются неизменными.
Монтажно-технологический оголовок винтовой сваи
