Особенности использования

Актуально применение панелей на основе керамзита при строительных работах в частном секторе. Для достижения требуемого результата выбирают материалы с наилучшими характеристиками.

Проведение монтажа на основе каркасов из бетона с добавлением керамзита основывается на удобстве рабочего процесса, который включает в себя:

• Время на строительство. Перекрытия из бетона с керамзитом значительно уменьшают продолжительность работ по возведению конструкции за счет больших размеров элементов.
• Экономия материала. Швы в стыках при укладке перекрытий требуют заделывания цементным раствором. Во время монтажа каркасов из керамзитобетона количество швов незначительное, что позволяет сократить расход цемента и затраченное время на приготовление и перевозку смеси.
• Низкие затраты на возведение конструкции обусловлены применением легких элементов.
• Экономия пространства, которая достигается за счет теплоизоляционных свойств материала.
• Стойкость перекрытий к воздействию низких температур. Показатель перекрытий из бетона с наполнителем керамзита соответствует наивысшим стандартам и позволяет произвести сооружение зданий на основе керамзита в местах с холодным климатом.
• Экологичность материала обусловлена отсутствием в составе раствора вредных компонентов, способных нанести вред здоровью человека.

При монтаже изделий с керамзитобетонным наполнителем важно:

• Правильно выбрать материалы. При наличии грузоподъемных механизмов рекомендуют приобретать крупногабаритные панели, применение которых позволит сократить время на монтаж. При отсутствии грузоподъемных кранов применяют плиты небольших размеров, выбор которых основывается, исходя из нужных размеров и характеристик прочности. Хоть и займут работы по установке малых плит больше времени, зато сократят расходы на дополнительную технику.
• Выбираются плиты, исходя из их предназначения. Для наружных работ приобретают тяжеловесные или готовые керамзитобетонные элементы с облицовочной поверхностью.
• Так как легкий вес конструкций позволит уменьшить затраты на фундамент, необязательно сооружать массивную конструкцию.

Links

• Espacenet
• Discuss

• 239000000919
  ceramic
  Substances

  0.000

  claims

  abstract

  description

  27

• 239000004567
  concrete
  Substances

  0.000

  claims

  abstract

  description

  13

• 239000002184
  metal
  Substances

  0.000

  claims

  abstract

  description

  12

• 229920002223
  polystyrene
  Polymers

  0.000

  claims

  abstract

  description

  4

• 238000009408
  flooring
  Methods

  0.000

  claims

  1

• 238000009413
  insulation
  Methods

  0.000

  abstract

  description

  8

• 238000010276
  construction
  Methods

  0.000

  abstract

  description

  3

• 230000000694
  effects
  Effects

  0.000

  abstract

  description

  2

• 239000006260
  foam
  Substances

  0.000

  abstract

  description

  2

• 239000004793
  Polystyrene
  Substances

  0.000

  abstract

  1

• 239000000126
  substance
  Substances

  0.000

  abstract

  1

• 229910000831
  Steel
  Inorganic materials

  0.000

  description

  4

• 239000010959
  steel
  Substances

  0.000

  description

  4

• 210000000614
  Ribs
  Anatomy

  0.000

  description

  3

• 238000005253
  cladding
  Methods

  0.000

  description

  3

• 238000009434
  installation
  Methods

  0.000

  description

  3

• 238000007906
  compression
  Methods

  0.000

  description

  2

• 239000004794
  expanded polystyrene
  Substances

  0.000

  description

  2

• 238000004519
  manufacturing process
  Methods

  0.000

  description

  2

• 239000011150
  reinforced concrete
  Substances

  0.000

  description

  2

• 230000003014
  reinforcing
  Effects

  0.000

  description

  2

• VQOWCJDEBVVPAZ-ZNRROHQQSA-N
  (3S)-4-amino]-3-amino]pentanoyl]amino]butanoyl]amino]-3-phenylpropanoyl]amino]propanoyl]pyrrol
  Chemical compound

  N((CC(C)C)C(=O)N((C)O)C(=O)N(CC=1C=CC=CC=1)C(=O)N(CO)C(=O)N1(CCC1)C(=O)N(CC(O)=O)C(=O)N(CC=1C2=CC=CC=C2NC=1)C(N)=O)C(=O)1CCC(=O)N1
  VQOWCJDEBVVPAZ-ZNRROHQQSA-N
  0.000

  description

  1

• 108010014544
  DAKH peptide
  Proteins

  0.000

  description

  1

• 241000701044
  Human gammaherpesvirus 4
  Species

  0.000

  description

  1

• 210000000282
  Nails
  Anatomy

  0.000

  description

  1

• 239000004698
  Polyethylene (PE)
  Substances

  0.000

  description

  1

• 238000006243
  chemical reaction
  Methods

  0.000

  description

  1

• 239000000789
  fastener
  Substances

  0.000

  description

  1

• 230000002349
  favourable
  Effects

  0.000

  description

  1

• 239000006261
  foam material
  Substances

  0.000

  description

  1

• -1
  polyethylene
  Polymers

  0.000

  description

  1

• 229920000573
  polyethylene
  Polymers

  0.000

  description

  1

• 238000010079
  rubber tapping
  Methods

  0.000

  description

  1

Армирование плиты перекрытия

В опалубку укладывается пространственный арматурный каркас из 2-х сеток. Армирование выполняется арматурными стержнями A-II или A-III диаметрами от 10-ти до 16-ти мм. Сетки вяжутся с ячейками ≤ 20-ти см с использованием тонкой вязальной проволоки. Соединение стержней по длине осуществляется с 40-ка см нахлёстом. Стыки выполняются с максимальным удалением друг от друга. Совпадение в соседних рядах недопустимо. Армирование должно заходить на кирпичные стены ≥ 15-ти см, а из лёгких бетонных блоков ≥ 25-ти см. При устройстве проёмов их кромки должны обрамляться арматурными стержнями.

Защитный слой бетона в плите перекрытия должен быть от низа нижней, верха верхней сеток и торцов арматурных стержней 25-ть мм. Для этого нижняя сетка укладывается на “сухарики” (тонкие бетонные параллелепипеды с заложенными внутрь отрезками вязальной проволоки) или специальные пластиковые фиксаторы. Для обеспечения фиксированного взаимного расположения сеток по высоте их соединяют стальными хомутами с загнутыми концами, расположенными через метр в шахматном порядке. Для надёжности фиксации можно дополнительно приварить арматурные коротыши. В продаже представлены готовые соединительные элементы для закрепления положения сеток относительно друг друга. Их устанавливают в разбежку с шагом в 40-к см. В промежутках на расстоянии 70-т см от несущих стен установка выполняется через каждые 20-ть см.

Верх необходимого бетонного слоя отмечается прочерчиванием линий по периметру опалубки.

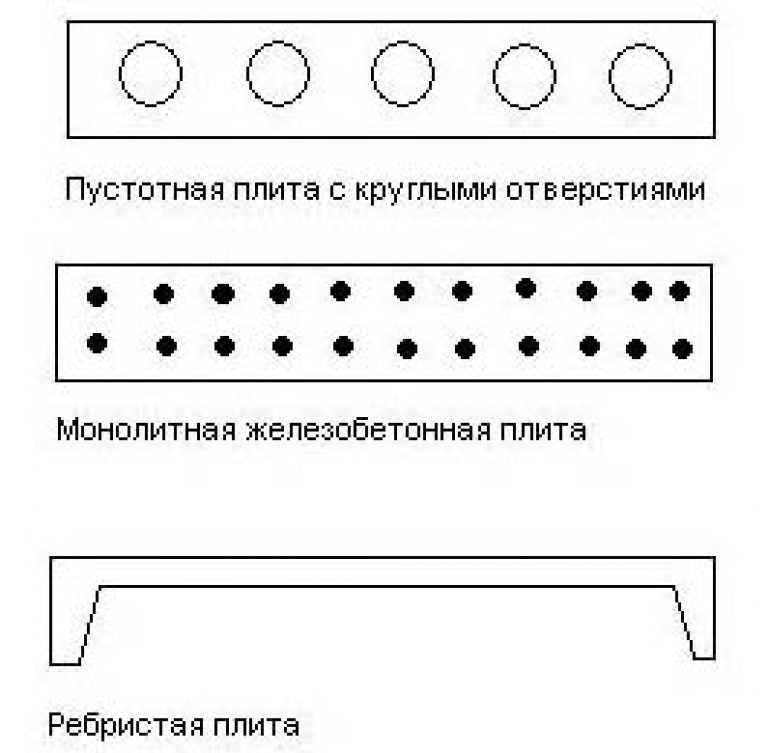

Сборные

Одна из косвенных задач строителей — выполнять работы быстро. Сборные керамзитобетонные плиты перекрытия помогают в этом. Требуется наличие специальной тяжелой техники.

Плиту целесообразно применять при отсутствии динамических нагрузок на поверхность. Она может быть полно- и пустотелой, а также ребристой.

Стеновые плиты керамзитобетонные получают посредством заливания специального раствора внутрь каркаса из стали. Удается добиться высокой прочности и значительного веса. Изделие полностью соответствует требованиям ГОСТа.

Пустотелый вариант характеризуется плотностью выше 1500 кг/м3. Форма плиты: округлая, овальная или в виде груши. Изделие легкое.

Оно поглощает звук и не дает теплу выходить наружу. Плиты имеют разную толщину. Ее выбор напрямую зависит от будущей нагрузки на поверхность.

Ребристый вариант создан для противодействия большим нагрузкам. Для его изготовления применяется керамзитобетон со средней плотностью.

Недостатки

Характеристики керамзитобетона. Выделяют следующие недостатки керамзитобетонных блоков:

• Низкая паропроницаемость, что влечет за собой образование грибка и плесени в помещении. Избежать этого можно, применяя пропитывающие средства при работе с плитами из керамзита.
• Присутствует большой риск приобрести некачественные материалы за счет частых подделок. Нужно быть внимательным и требовать у продавцов сертификаты на изделия, а также самостоятельно измерять размеры и вес приобретаемых материалов.
• При монтаже керамзитобетонных стен образуются в месте стыка щели, которые пропускают через себя холод. В таком случае они требуют заделки, чтобы избежать холодов во внутренней части зданий. Также сквозняк, проходящий через щели, он способен разрушить отделку внутренних стен комнат.
• Потребность в отделочных работах, чтобы избежать преждевременного растрескивания поверхности. Для этого керамзитобетонную плиту покрывают специальными материалами.
• Монтаж зданий и сооружений из керамзитобетонных каркасов требует надежных основ с твердой поверхностью. Использование легких перекрытий на такой же легкости фундаментах недопустимо.
• При необходимости утепления стен на основе керамзита, работы выполняются только со стороны улицы. Используя теплоизоляцию внутри помещения, стены перестают “дышать” и пропускать пар.

САМОПАЛЬНОЕ СБОРНО-МОНОЛИТНОЕ перекрытие из САМОМЕСНОГО бетона. Продолжаем= АРМИРОВАНИЕ. Часть 2.

21143

678

132

00:27:16

13.09.2020

Крупнейший в России производитель доступных и качественных отделочных материалов из полимеров. «Альта-Профиль» – безупречный стиль вашего дома! 🤍
Тема на ФорумХаусе про балки 🤍
Во второй части видео про самопальное перекрытие из самомесного бетона мы обсудим армирование балок. Я наглядно покажу, как правильно и быстро повязать арматуру для силовых бетонных балок. Расскажу о том, что балки бывают простые и усиленные. Так же я расскажу о том, сколько арматуры и какого диаметра нужно применять в балках под разные размеры пролётов и разные нагрузки.
Если ВЫ желаете связаться со МНОЙ 8-938-106-8-106.
Почта vladimir-tagan🤍mail.ru
Мой Инстаграм 🤍
МОЙ Вк 🤍
Мой видеодневник о строительстве , строительных материалах и технологиях( более 650 роликов) 🤍
#сборномонолитноеперекрытие #армированиеперекрытия #перекрытие

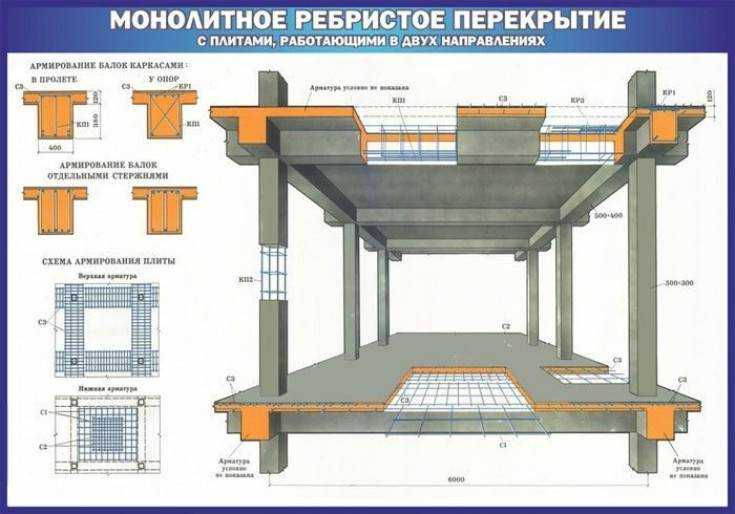

Особенности и преимущества монолитного перекрытия

К плюсам относят:

1. Прочность и монолитность (отсутствие швов), и, как следствие – обеспечение равномерной нагрузки на фундамент и несущие стены.

2. Возможность опирания на колонны. Это дает больше свободы в процессе планировки в сравнении с вариантом закладки сборных плит перекрытия из готовых заводских элементов стандартного размера.

3. Безопасное обустройство балкона без потребности в дополнительных опорах за счет монолитности основной горизонтальной конструкции.

Расчет плиты, составление схемы армирования

В идеале проектирование доверяется специалистам, они помогут подобрать вариант с правильно распределенными нагрузками, оптимальный в плане «надежность-стоимость стройматериалов». Исходными данными для самостоятельного расчета являются размеры перекрытия с обязательным учетом ширины опорных площадок. Толщина монолита выбирается исходя из максимальной величины продольного пролета (рекомендуемое для безбалочных конструкций соотношение – 1:30, но не менее 15 см). Для перекрытий в пределах 6 м минимум составляет 20 см, свыше 6 рассматриваются варианты с усилением их ребрами жесткости. В разновидностях балочного типа учитывается шаг опор (соответственно минимальная высота находится путем его деления на 30).

Расчет плиты начинается с определения ее собственного веса: средняя (2500 кг/м3) умножается на толщину перекрытия. Норма временной нагрузки (веса мебели, оборудования и людей) для жилых зданий – 150 кг/м2, с учетом 30 % запаса ее увеличивают до 195-200. Общую, максимально возможную нагрузку получают путем сложения этих величин.

Для проверки сечения арматуры рассчитывается максимальный изгибающий момент, формула зависит от способа распределения веса. Для стандартного безбалочного перекрытия, опираемого на две несущие стены М max = (q·l2)/ 8, где q – общая нагрузка, кг/см2, l2 – ширина пролета. Это формула является самой простой, при отсутствии арматуры в зонах максимального сжатия бетона или неравномерном распределении веса она усложняется.

Для проверки сечения арматуры вычисляется коэффициент, учитывающий расчетное сопротивление стройматериалов (справочные величины, зависят от выбранного класса прочности раствора и марки стали). Полученное значение соответствует минимально допустимой площади металла при поперечном разрезе плиты. Оно сравнивается с предварительным, при превышении требуется усиление схемы (снижения шага ячеек или использование стержней с большим диаметром).

Из-за сложности расчет обычно доверяют специалистам, при его пропускании выбирается шахматная схема из двух сеток (нижней и верхней) с шагом ячеек 20×20 см и толщиной стержней в пределах 10-14 мм (горячекатаная сталь). Предусматривается как усиление в центре монолитной плиты, участках с повышенными нагрузками и местах соприкосновения с опорами, так и запас на захождение перекрытия на стены (зависит от прочности стройматериалов – от 150 мм для кирпича до 250 для ячеистых бетонов). Продольные и поперечные прутья по возможности укладываются неразрывными, при нарушении этого условия выполняется их нахлест – не менее 40 см.

Info

Publication number

RU2501922C2

RU2501922C2

RU2011139580/03A

RU2011139580A

RU2501922C2

RU 2501922 C2

RU2501922 C2

RU 2501922C2

RU 2011139580/03 A

RU2011139580/03 A

RU 2011139580/03A

RU 2011139580 A

RU2011139580 A

RU 2011139580A

RU 2501922 C2

RU2501922 C2

RU 2501922C2

Authority
RU
Russia

Prior art keywords

laid
beams
ceramic
concrete
pipes

Prior art date
2011-09-28

Application number
RU2011139580/03A
Other languages

English (en)

Other versions

RU2011139580A
(ru

Inventor
Борис Абрамович Лабковский
Original Assignee
Борис Абрамович Лабковский
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
2011-09-28
Filing date
2011-09-28
Publication date
2013-12-20

2011-09-28Application filed by Борис Абрамович Лабковский
filed

Critical

Борис Абрамович Лабковский

2011-09-28Priority to RU2011139580/03A
priority

Critical

patent/RU2501922C2/ru

2013-04-10Publication of RU2011139580A
publication

Critical

patent/RU2011139580A/ru

2013-12-20Application granted
granted

Critical

2013-12-20Publication of RU2501922C2
publication

Critical

patent/RU2501922C2/ru

Сборно-монолитные часторебристые перекрытия своими руками. Правда-матка. О чём молчит реклама.

56392

689

242

00:19:42

09.03.2020

Итоговое мнение и выводы с 15:00
Кому лень и кто и так всё знает, — можно не смотреть.

Эта история о том, как я повёлся на красивые сказки купленных ховноблохеров и решил сделать крышу по этой технологии.
таймкод:
0:03 — введение
0:55 — цены
1:06 — самодельная опалубка-форма для изготовления перемычек.
1:15 — изготовление перемычек и особенности армирования.
3:30 — схема армирования. В широкой части здания, где перемычки 10 см, на перемычку, внутрь треугольника ещё укладывалось по одному прутку арматуры 8 мм. смотри на 8:00
4:55 — сборка перемычек, установка газоблоков, опалубка
8:23 — крыша сверху после заливки и опалубка изнутри
9:38 — опалубка, подпорки, домкраты.
10:46 — снятие опалубки.
13:18 — итог после зимы. геометрия перемычек.
15:00 Правда жизни. Чего Вам не расскажут купленные блохеры.

Касаемо расчёта цен.
Да, немного некорректно считать «плиты = 52тыс»
Если мы говорим о плитах, то туда добавляется армопояс(арматура, хомуты, вязка-сварка, бетон), анкеровка плит, зачеканка торцов, утепление периметра и прочие работы. Ну, допустим это займёт ещё +10 тысяч своими руками или +15-20 руками наёмными. Однако, плиты монтируются за считанные часы и имеют бОльшую несущую способность.
В любом случае, если вы покупаете перемычки (у марко, например), то итоговая цена перекрытия будет примерно В ДВА РАЗА выше, чем такое же перекрытие из плит.
Кстати, забыл ещё указать + стоимости — цену 7 шт сеток из ВР 5х100х100мм, кторыми было накрыто всё сверху. Итого ещё +примерно 7 тысяч рублей.

Короче: думайте, считайте, сравнивайте. А самое главное — постоянно помните, что Ютуб наводнён купленными блогерами, которые за деньги готовы впарить вам любое говнище.
Как всегда, благодарности за теорию
Антону Вебер & Глеб Грин.
Антон, спасибо за видос о часторебристых, жаль только, что он поздновато вышел.
Глеб, спасибо за общую теорию.

ЧРП. Часторебристое перекрытие. Рассказываю как сделать максимально просто и быстро

12267

216

77

00:06:38

09.01.2023

Деревянное межэтажное перекрытие не всегда соответствует требованиям заказчика по надежности, долговечности и звукоизоляции. Сборные плитыперекрытия иногда не получается применить по многим причинам. Монолитная плита хороший, универсальный вариант, но стоит дорого. По этому часто спасает изготовление часторебристого монолитного перекрытия. Хорошая звукоизоляция, высокая несущая способность, низкая теплопроводность, универсальность применения — ее достоинства.
Как выполнить ЧРП «колхоз» своими руками просто и надежно, рассмотрим в этом видео

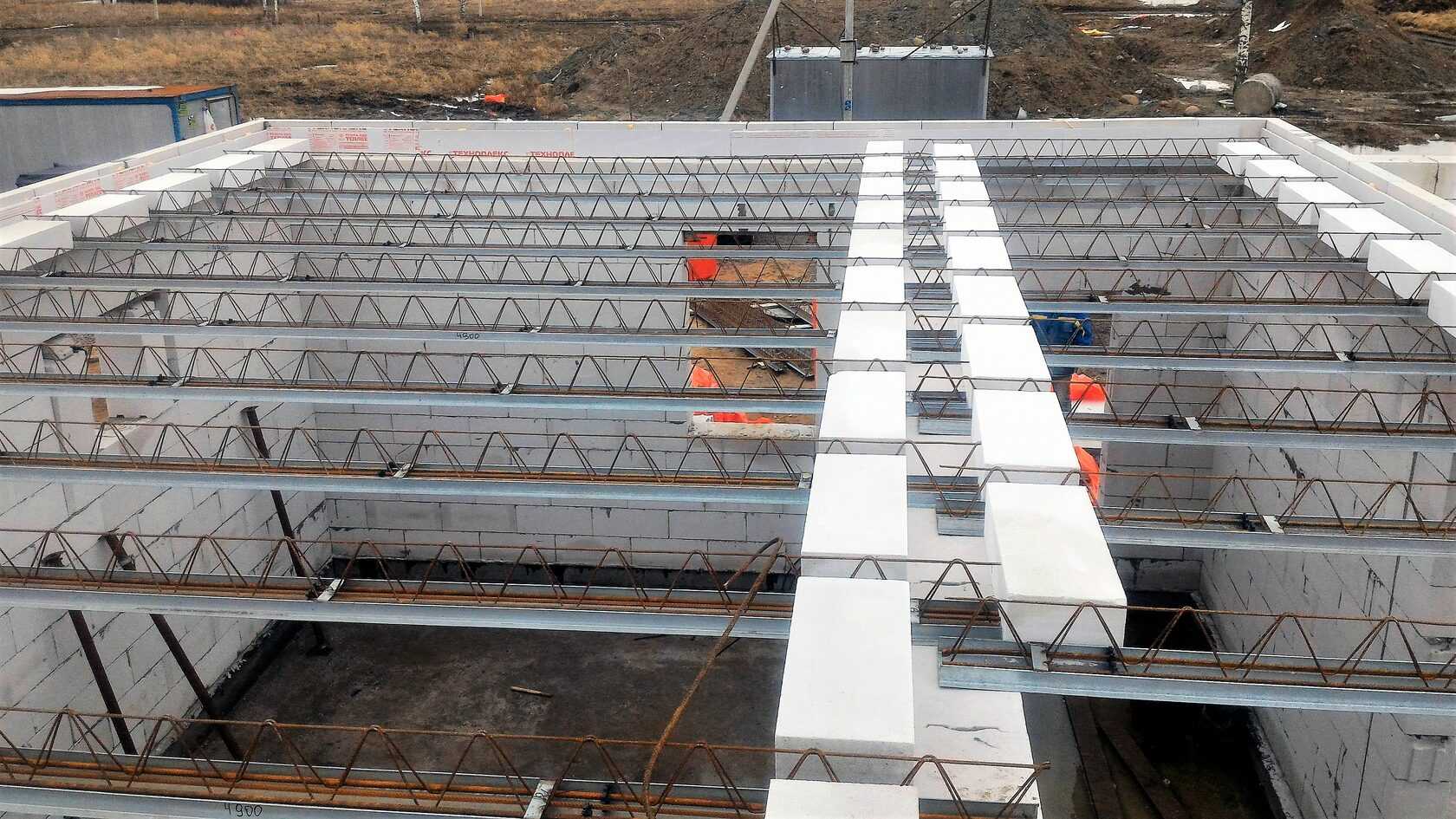

Сборно-монолитные перекрытия «Домовладелец»

«…Под перекрытиями этого рода подразумеваются плиты, опёртые по контуру, у которых часть бетона между стержнями арматуры заменена легкими вкладышами…», — это цитата из «Справочника инженера-проектировщика» В.И. Мурашёва и В.Н. Горнова, изданного ещё в 1933 г. Как это часто бывает, в поисках решений обратились к западному опыту: Германия и США уже широко применяли в строительстве сборно-монолитные перекрытия. Известные на весь мир , «Ackermann», «Kiffer», «Wenko-Decke» выделялись из общего ряда, создавая индивидуальные конфигурации, размеры изделий, изменяя прочностные и эстетические характеристики своих балок и блоков. Инженеры В.И.Мурашёв и В.Н.Горнов оценили этот опыт и выпустили своё перекрытие с пустотелыми камнями из лёгких бетонов. Война и уклон в сторону типового строительства, в частности, «хрущевок», надолго отложили развитие «сборно-монолитного» направления в нашей стране. Но в последние годы с увеличением индивидуального строительства спрос на сборно-монолитные перекрытия многократно возрос.

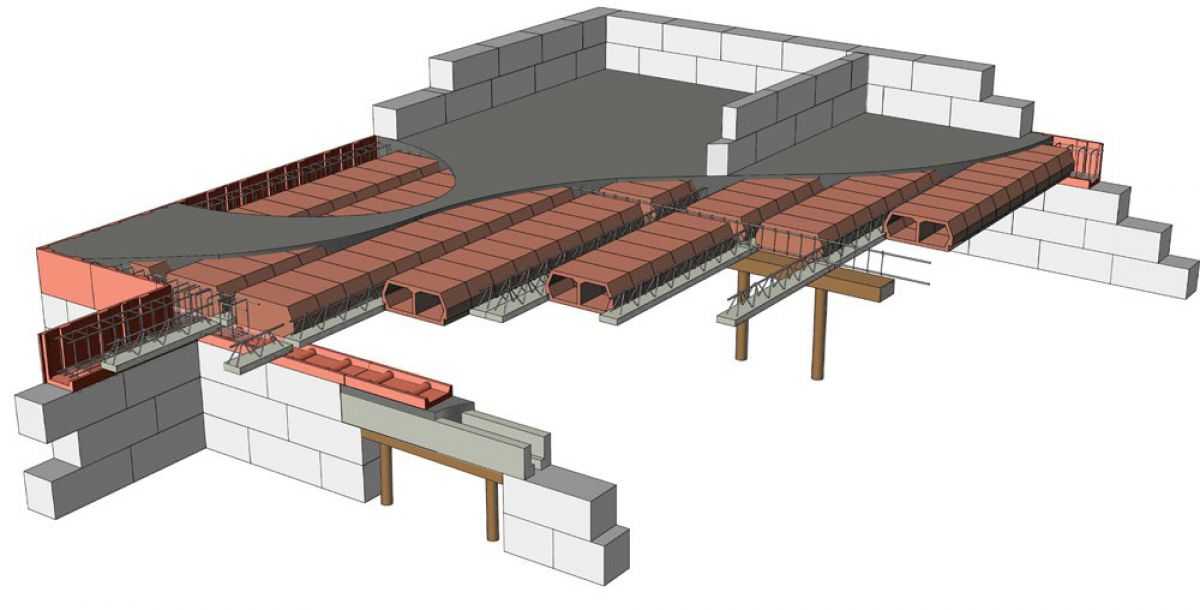

Сборно-монолитное перекрытие отличается от традиционных ЖБ плит и целостных конструкций из железобетона:

• более высокими звуко- и теплоизоляционными характеристиками и легким собственным весом (250-340 кг/м²), что позволяет решить проблему нагрузки на фундамент и несущие конструкции здания;
• возможностью монтажа в труднодоступных местах без использования грузоподъемной техники;
• высокой несущей способностью;
• возможностью использования пустот перекрытий для прокладки инженерных коммуникаций;
• отсутствием стяжки и выравнивания полов;
• монолитный пояс на слабонесущих стенах заливается одновременно с перекрытием;
• возможностью перекрытия пролетов сложной формы: эркеров, выступов и пр.;
• возможностью доставки до 250 м² перекрытия (балок+блоков) одной машиной;
• трудоёмкость возведения сборно-монолитного перекрытия не требует высокой квалификации и не превышает показателя 1 чел/час на 1 м².

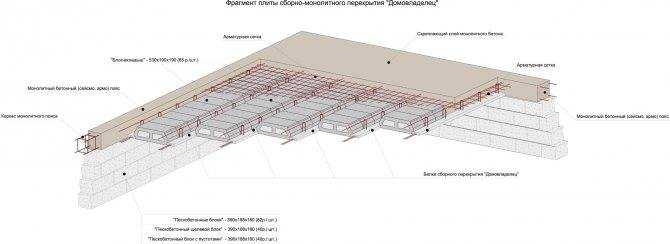

В состав сборно-монолитного перекрытия входит 4 элемента:

1. Железобетонная или металлизированная балка.
2. Блок-вкладыш.
3. Арматурная сетка 100х100х4(5).
4. Конструкционный бетон.

Железобетонный каркас – представляет собой легкую балку и является основным несущим элементом будущего перекрытия. Их длина выбирается в зависимости от длины перекрываемого пролета. Блоки-вкладыши – укладываются на несущие элементы. Производятся из различных материалов – керамзитобетон, газобетон, полистиролбетон. Сверху укладывается арматурная сетка. Бетон заливается в пустоты между рядами блоков, где расположены балки, и поверх них на 50 мм.

В комплект поставки сборно-монолитных перекрытий «Домовладелец» входят:

1. Железобетонная или металлизированная балка шириной 120 мм, высотой 200 (150) мм, необходимой длины — основной несущий элемент.
2. Блок-вкладыш (керамзито-, полистирол-, газобетонный) высотой 200 (150) мм — выполняет функцию опалубки, а так же улучшает шумо- и теплоизоляцию.

ИНСТРУКЦИЯ ПО МОНТАЖУ и АЛЬБОМ ТЕХНИЧЕСКИХ РЕШЕНИЙ

Железобетонная балка «Домовладелец»

Балка с уже залитым бетонным нижним основанием (120х40мм), высотой 200 (150) мм. Вес 1 погонного метра – 16 кг. Преимущество данной балки – невысокая цена по сравнению с металлизированной (см. Прайс лист). Недостаток бетонной балки: максимальная длина балки 6,5 м.

Металлизированная балка «Домовладелец-Профи»

Конструкторы ООО «Домовладелец-Альянс» разработали (запатентовано) несущую балку с оцинкованным металлическим основанием Домовладелец-Профи, которая существенно отличается от традиционной балки с нижним бетонным основанием и обладает рядом преимуществ:

• возможностью использования любого блока, в том числе газобетонного, любого производителя высотой 200 (150) мм;
• позволяет исключить холодный шов между бетонами, залитыми в разные промежутки времени;
• увеличение длины балки при сохранение высокой несущей способности;
• вес 1 погонного веса балки – от 6 кг.

Блок-вкладыш

В сборно-монолитных перекрытиях используются газобетонные, керамические и прочие блоки. Блок-вкладыш производства ООО «Домовладелец-Альянс» имеет особенные пазы для более надежной фиксации на балке. Пустоты, кроме уменьшения удельного веса, улучшают тепло- и звукоизоляцию. производится два типа блоков-вкладышей:

• Полистиролбетонный блок-вкладыш, имеет массу — 6 кг.
• Керамзитобетонный блок-вкладыш, имеет массу – 14-16 кг.

Как сделать монолитное перекрытие из керамзитобетона

Свойства и особенности керамзитобетона

Главное отличие керамзитобетона от его «старшего брата», бетона традиционного, кроется в наполнителе. В классическом растворе в качестве такого наполнителя используют гравий или щебень, а в керамзитобетоне вместо них применяют керамзит, который и предопределяет основные свойства готового материала. В остальном состав этих двух материалов очень схож.

Керамзит – экологически чистый, инертный, мелкопористый материал, обладающий малым удельным весом и низкой теплопроводностью. Изготавливают керамзит из особых сортов глины. После обжига в барабанной печи такая глина спекается в округлые красно-коричневые пористые катышки, которые в конце производства сепарируют на 4 фракции. Диаметр глиняных шариков первой фракции составляет 5-10 мм, поперечник катышей самой крупной, четвертой фракции достигает 40 мм. От размеров керамзита, используемого для замешивания раствора, напрямую зависит качество готового бетона. Чем мельче шарики, тем более плотный, тяжелый и в то же время прочный бетон получается на выходе. Поэтому для изготовления несущих конструкций применяют керамзит первой или, в крайнем случае, второй фракции, а катыши четвертой группы используют главным образом для создания теплоизоляционных слоев.

Пропорции раствора

Приготовление керамзитобетонной смеси

При строительстве перекрытий своими руками для приготовления раствора обычно используют цемент М400 и керамзит первой фракции с насыпной плотностью 600-700 кг/м3 и прочностью П200. Бетон, как правило, приготовляют по следующей рецептуре:

• песок — 3, 5 ведра;
• цемент –1,2 ведра;
• керамзит – 6 ведер;
• вода — примерно1 ведро и пластификатор (жидкое мыло) – 70 г.

Количество воды в растворе указывается приблизительно, потому что ее количество зависит от влажности остальных ингредиентов.

Собственноручное приготовление керамзитобетона

Не следует воспринимать название этого пункта буквально и приниматься замешивать раствор своими руками. Качественно вымесить большую массу керамзитобетона совковой лопатой очень трудно. Чтобы в итоге получить хороший однородный материал, замес надо осуществлять электрической бетономешалкой, которую можно арендовать на несколько дней у фирмы, занимающейся прокатом строительного оборудования, или приобрести ее в личное пользование.

Порядок замеса

1. В чистую бетономешалку залейте заранее отмерянное количество воды, добавьте в нее жидкое мыло (или фабричный пластификатор) включите агрегат и засыпьте в него песок, смешанный с цементом.
2. Лишь только масса в бетономешалке станет однородной, добавьте в раствор керамзит.
3. Бетон считается готовым тогда, когда все глиняные окатыши равномерно покроются цементной «глазурью». Один цикл приготовления смеси занимает, как правило, от трех до шести минут.

https://youtube.com/watch?v=yyVrsFTeaWs

Сборно-монолитное перекрытие МАРКО — монтаж. 3 день

830

18

1

00:00:53

12.10.2020

Как построить монолитное перекрытие 1 человеку своими руками? Работа 3 дня.

металлочерепица 🤍
Карнизные планки для металлочерепицы 🤍
Торцевые планки для металлочерепицы 🤍
Заглушки для металлочерепицы 🤍
Ендовы для металлочерепицы 🤍
Планки примыкания для металлочерепицы 🤍
Коньковые планки для металлочерепицы 🤍
Всё для водостока 🤍
Утеплители для кровли 🤍
Обустройство кровли 🤍
Гидро-пароизоляционные пленки 🤍

Газоблоки
Bonolit F100 B3.5 D500 600х300х250 мм 🤍
Bonolit F100 B3.5 D500 600х400х250 мм 🤍
Bonolit D500 600х250х200 мм 🤍
U-блок Bonolit 500х250х250 мм 🤍
U-блок Bonolit 500х400х250 мм 🤍

Ytong D500 625х250х200 мм 🤍
Ytong D500 625х250х300 мм 🤍
Ytong D500 625х250х400 мм 🤍
Ytong D500 625х250х50 мм 🤍
U-блок Ytong 500х250х250 мм 🤍
Газобетонный U-блок Ytong 500х200х250 мм 🤍

Клей для газоблока 🤍
или 🤍
морозостойкий 🤍

Дополнительные преимущества выбора современных строительных технологий.

современных материаловстропильной системыпотребительских свойств

В качестве примера можно привести ситуацию, когда замена железобетонных перекрытий на перекрытия с использованием LVL бруса

и 44-х обычных керамических блоков на теплоэффективные керамические блоки Кайман30

, для внешних и внутренних стен, существенно уменьшает вес дома.

Разница в рамках проекта дома 83-08
составляет:

• по перекрытиям 147,8 тонн

• по стенам 37,9 тонн
  ,

ленточного фундамента

Замена монолитного ленточного фундамента на монолитный свайно-ростверковый также приведёт к общему снижению нагрузки на основание, примерно ещё на 99 тонн
.

Итого суммарное снижение веса строительных конструкций, а как следствие давления на основание, составляет 284,7 тонн

.

Перекрытия представляют собой сплошные ж/б конструкции армированного типа. Их применение актуально при повышенных весовых нагрузках, прежде всего – в многоэтажных домах. В частном строительстве к их главным преимуществам относят возможность сокращения затрат на монтаж за счет самостоятельного выполнения отдельных или всех этапов работ при минимальном задействовании спецтехники. Технология считается трудоемкой, для исключения ошибок расчет плиты стоит доверить специалистам. Полученные параметры обязательно учитываются при подготовке основного проекта дома.

Условно все разделяются на сборные (сплошные или пустотелые, изготовленные на заводе), часторебристые (ячеистого типа с участками из облегченного материала или пустых блоков) и монолитные. Последние ценятся прежде всего за отсутствие швов, этот вариант выбирается при бетонировании многоэтажных зданий, заливке полов или разграничении этажей в индивидуальных постройках. В зависимости от конструктивного исполнения и способа монтажа разделяются на: балочные, безбалочные (наиболее востребованная при строительстве частных домов разновидность с гладкой поверхностью), с несъемной опалубкой (одновременно выполняет роль теплоизоляционной прослойки) и уложенные на стальной настил. Последние ценятся за уменьшение трудоемкости и возможность снижения толщины и массы.

Виды железобетонных конструкций и область применения

Монолитные плиты подходят для использования в массивных строениях из камня или кирпича. В кирпичном доме такое перекрытие создает диск, придающий зданию дополнительную жесткость

При укладке межэтажного ж/б перекрытия важно выбрать тип его изготовления:

• монолитное;
• сборное.

Оба этих способа распространены в настоящее время, но постепенно первый вытесняет второй. Главные недостатки монолитного перекрытия – стоимость опалубки и необходимость выжидания времени затвердевания бетона.
К достоинствам можно отнести:

• высокая скорость укладки;
• уменьшение финансовых затрат;
• отсутствие необходимости в сложной грузоподъемной технике;
• возможность заливки плиты сложной конфигурации в плане;
• надежность и прочность.

монолитной конструкции

К достоинствам сборной технологии относится:

• высокая скорость монтажа;
• нет необходимости ждать.пока бетон наберет прочность;
• надежность и прочность;
• более простая технология изготовления.

Недостатков у этого способа чуть больше, чем у предыдущего:

• большая масса отдельных элементов;
• возникает необходимость в грузоподъемной технике (автокран);
• ограниченное количество типоразмеров, сложность в перекрытии помещений необычных форм.

Выбор между технологиями, по которым будет возводиться перекрытие между этажами, зависит от предпочтений будущего владельца дома и экономических соображений. Если расстояния между несущими стенами далеки от стандартных, потребуется большое количество нетиповых изделий, что приведет к удорожанию стройки. В этом случае лучше остановиться на монолитном варианте.

НДС перекрытий

Для определения общих принципов армирования монолитного перекрытия необходимо понять типологию его работы посредством анализа напряженно-деформированного состояния (НДС). Удобнее всего это сделать с помощью современных программных комплексов.

Рассмотрим два случая – свободное (шарнирное) опирание плиты на стену, и защемленное. Толщина плиты 150мм, нагрузка 600кг/м2, размер плит 4,5х4,5м.

Прогиб в одинаковых условиях для защемленной плиты (слева) и шарнирно опертой (справа).

Разница в моментах Мх.

Разница в моментах Му.

Разница в подборе верхнего армирования по Х.

Разница в подборе верхнего армирования по У.

Разница в подборе нижнего армирования по Х.

Разница в подборе нижнего армирования по У.

Граничные условия (характер опирания) смоделированы наложением соответствующих связей в опорных узлах (отмечены синим цветом). Для шарнирного опирания запрещены линейные перемещения, для защемления – ещё и поворот.

Как видно из диаграмм, при защемлении работа приопорного участка и средней области плиты существенно отличается. В реальной жизни любое железобетонное (сборное или монолитное) является как минимум частично защемленным в теле кладки. Этот нюанс важен при определении характера армирования конструкции.

Зачем нужен расчёт нагрузок и почему его должны делать специалисты

Если в проекте дома заложены сборные перекрытия, а владелец решает заливать монолит, ему придётся определить параметры плиты – толщину заливки, диаметр арматуры, количество рядов и размеры ячеек армирующего каркаса, необходимость возведения дополнительных опор и т.д. Разумеется, это необходимо делать и при строительстве зданий без проекта, например, гаража с подвалом.

О последствиях обрушения перекрытий можно не рассказывать, достаточно посмотреть на фотоИсточник dcdn.lt

Основные параметры для такого расчёта – это нагрузки на перекрытие, длина и ширина пролётов, марка бетона. Нагрузки вычисляются путём сложения всех сил, воздействующих на единицу площади. Это:

• вес самой плиты;
• вес стяжки и всех слоёв напольного и потолочного покрытий;
• нагрузки от опирающихся на плиту перегородок, элементов кровельной системы, межэтажных лестниц;
• вес печей, каминов и других массивных конструкций;
• вес инженерных коммуникаций;
• вес мебели, оборудования и людей.

Даже если вы сможете самостоятельно определить суммарную нагрузку, это не поможет вам понять, как залить плиту перекрытия своими руками, какой толщины её делать и как армировать. Потому что нужно учитывать сопротивление материалов изгибу, ударным нагрузкам и другие их характеристики. А также знать, какой запас прочности должна иметь плита. Это сложные расчёты, которые по плечу не каждому инженеру.

Пример расчёта монолитного перекрытияИсточник chertezhi.ru

Не секрет, что в частном малоэтажном домостроении часто обходятся без расчётов, заливая перекрытия с запасом по толщине. Вполне достаточной считается толщина 12-18 см при марке прочности бетона не менее В20. Все, что больше, требует обоснования расчётами, так как с увеличением массы плиты увеличивается нагрузка и на неё, и на стены с фундаментом.

Монолитное перекрытие по профнастилу — подготовка

Готовое покрытие одновременно является полом вышележащего помещения или потолком той комнаты, которая находится ниже, — это и несущая, и ограждающая конструкция.

Качество возведения монолитной плиты влияет на безопасность эксплуатации всего дома, поэтому так важно провести соответствующий спектр подготовительных мероприятий:

• расчет несущей конструкции и несущей способности. Ошибки, допущенные на этом этапе, ведут к провисанию плит на длинных пролетах, увеличению толщины плиты, после чего следует рост трудозатрат и финансовых издержек;
• расчет материалов;
• для опоры перекрытия необходимо предусмотреть специальные закладные и «карманы» в стенах и столбах, что должно быть отмечено в чертеже.

Установка монолитных строений

Монолитные конструкции выполняются по предварительно установленной опалубке. Подобные перекрытия на плитах будут служить дополнительным жестким каркасом здания в процессе переноса нагрузки на несущие стенки с пола. Устройство их требует определенного профессионального мастерства. Выполнять необходимо обязательно по проекту под руководством специалиста-строителя.

Изготовление подобных конструкций по месту имеет некоторые преимущества. Для этого не нужно иметь специальный транспорт или какую-либо грузоподъемную технику. Для перемещения и поднятия бетона достаточно иметь средства малой механизации.

Схема монтажа монолитного перекрытия.

Основа монолитных конструкций заложена в плитах Монье. В ней арматура размещается в местах растяжения, имеется ввиду нижняя часть плиты. Обусловливается это тем, что сталь имеет прочность на растяжение в 15 раз большую, чем бетон. Арматурный каркас плиты должен быть расположен на относе от стен опалубки на минимальном расстоянии 3-5 см. Это необходимо для того, чтобы бетон имел возможность заполнить данное пространство.

Пролет, который перекрывается с помощью монолитной плиты, должен иметь длину максимум 3 м. Для трубопроводов сантехнических коммуникаций следует позаботиться об установке металлических либо виниловых гильз, которые имеют внутренний диаметр больше, чем прокладываемый трудопровод. Зазор трубопровода и металлических гильз нужно чеканить просмоленной паклей.

К недостатком подобных монолитных конструкций стоит отнести монтаж деревянной опалубки практически по всей площади дома. Однако это вовсе не значит, что нужно выставлять опалубку всю сразу. Перекрытие можно выполнять отдельными пролетами, при этом перенося опалубку по мере схватывания бетона.

Несущая способность монолитных перекрытий будет обеспечиваться с помощью арматуры. Промежуточные стыки стержней при этом по всей длине нежелательны. С наружной стороны перекрытия минимальный слой бетона должен составлять не менее чем 2 см. Пролет бетонировать необходимо за один рабочий цикл.
