Вычисление площади фундамента и веса.

Самым важным фактором является грунт под фундамент, он может не выдержать высокой нагрузки. Чтобы этого избежать нужно вычислить полный вес здания, включая фундамент.

Пример вычисления веса фундамента: Вы хотите построить кирпичное здание и подобрали под него ленточный тип фундамента . Фундамент углубляется в грунт ниже глубины промерзания и будет иметь высоту 2 метра.

Затем вычислим длину всей ленты, то есть периметр: P= (a+b)*2=(5+8)*2=26 м, прибавляем длину внутренней стены, 5 метров, в итоге получим общую длину фундамента 31 м.

Далее делаем расчет объема, чтобы это сделать нужно ширину фундамента умножить на длину и высоту, допустим ширина будет 50 см, значит 0,5см*31м*2м= 31 м2. Железобетон имеет площадь 2400 кг/м3, теперь найдем вес конструкции фундамента: 31м3*2400 кг/м=74 тонны 400 килограмм.

Опорная площадь будет составлять 3100*50=15500 см2. Теперь прибавляем вес фундамента к весу здания и делим его на опорную площадь, теперь у вас получилась нагрузка килограмм на 1см2.

Ну, а если по вашим расчетам максимальная нагрузка превысила эти типы грунтов, значит меняем размер фундамента, чтобы увеличить его опорную площадь. Если у вас ленточный тип фундамента, то увеличить его опорную площадь можно путем увеличения ширины, а если у вас столбчатый тип фундамента, то увеличиваем размеры столба или их количество. Но следует запомнить, полный вес дома от этого увеличится, поэтому рекомендуется сделать повторный расчет.

Примеры других подсчетов

В Интернете существует большое количество фотографий чертежей, которые наглядно демонстрируют формулы и примеры расчетов объемов траншей (м3) разных форм и видов. При этом используются расчеты не только объемов, но и площади, периметра, указываются коэффициенты и буквенно-цифровые значения, которыми обозначаются показатели.

Например, формула: P = P1 + P2 + P3 + P4, где P – длина (или сумма длин показателей) верхушки, подсчитывает габариты криволинейных траншей целиком, используя данные отрезков разного направления по верху углубления. Рассматриваемое Р всегда представлено как: Р = Р1 или Р = Р2 и т.д.

Если происходит подсчет по низу, особенно при откосах, то подсчитывают длину траншеи с помощью такой формулы: Т = Т1 + Т2 + Т3 + Т4, где:

  • Т = Т1,
  • Т = Т2 – показатель длины нижней части.

Крутизна откоса часто составляет 1м (Н=1м), поэтому соотношение глубины к длине откоса равно 1:1 и Р1= 10м, то Т1=10-1-1= 8м (+1 м с каждой стороны) – наглядный пример.

Величина, называемая шириной траншеи (В), всегда указывает реальную цифру по дну.

Если говорят о соотношении глубины углубления к длине откоса, то подразумевают такое понятие, как крутизна откоса. Она в каждом конкретном случае разная, зависит от вида разрабатываемой почвы, заданной глубины, на которую влияет уровень промерзания и близость вод в грунте.

Если предполагается, что в траншеи будут устанавливаться сваи, то в расчетах обязательно указывается их количество и глубина, обозначаемая F. Отступ крайних свай всегда указывается m – по дну, к центру выемки.

Простые чертежи и расчеты примерно представлены таким образом, как на фотографии ниже:

Здесь:

  • L – длина;
  • B – ширина дна;
  • H – высота;
  • A – ширина верхушки.

Если при подсчете показатели ширины верха и дна являются разными, то для них еще рассчитывают объем C, называемый полезным, и объем откосов D.

Любая инструкция по началу расчетов начинается с правильного проведения замеров. При этом полученные значения должны опираться на будущие эксплуатационные характеристики и планируемое проведение коммуникационных систем: канализации, водопровода, телефонной связи, газопровода, вентиляций и т.д.

Верхняя ширина A должна просчитываться таким образом, чтобы в сформированной траншее могли работать работники коммунальных служб. B, показывающая ширину дна, больше всего используется в виде показателя для углублений откосов. Дно и верхушка ямы могут отличаться, поэтому данная цифра помогает определиться разницей между верхом и низом.

Глубина траншеи H зависит от прямого назначения и формируется в ленточном фундаменте по СНиП 3.02.01-87. Средние показатели ее составляют 0, 5-2, 5 м. Если коммуникации должны располагаться ниже запланированного размера, то к рассчитываемому показателю обязательно добавляют величину в пределах 0, 8 м.

Объем траншеи с откосами по затратам

Дано:

  • L (длина) – 6 м;
  • S (площадь) – 3, 6 м2;
  • Vт (объем) – 3, 6 м3.

Сколько стоит выкопать такую траншею? Используя формулу общего расчета V = (a + b) /2 ∙ h ∙ L, и извлекая необходимые показатели из общей площади и объема траншеи, перемножаемых между собой, с учетом полезного объема 2, 88 м3 и объема откосов 0, 72 м3, расходы компании составят для сметы:

  • за копку траншеи – 1800 рублей;
  • за вывоз грунта – 720 рублей.

Общий итог затрат по земельным работам равен 2 520 рублей.

Еще также при расчете иногда нужно указывать показатель (ф) и удельное сцепление грунта (с). В СНиП существуют таблицы, в которых указывается крутизна откосов, в зависимости от почвы. Поэтому готовые показатели из таблиц можно подставлять в формулы.

Vт = 12 м3.

Площадь поперечного сечения (F) = 2 м2.

V = a x H x L = 1 x 2 x 6 = 12 м3.

F = a x H = 1 x 2 = 2 м2.

С вертикальными стенками, с перепадом высот

Vт = 15 м3.

Площадь поп. сеч. (F1) = 2 м2. Площадь поп. сеч. (F2) = 3 м2.

V = a х (H1 + H2) / 2 х L = 1 х (2 + 3) / 2 х 6 = 15 м3.

F1 = a х H1 = 1 х 2 = 2 м2.

F2 = a х H2 = 1 х 3 = 3 м2.

С откосами на спланированной местности

Суглинки: коэффициент m = 0, 5.

Vт = 24 м3.

F = 4 м2.

a2 = H x m + a1 + H x m = 2 x 0, 5 + 1 + 2 x 0, 5 = 3 м.

V = (a1 + a2) / 2 x H x L = (1 + 3) / 2 x 2 x 6 = 24 м3.

F = (a1 + a2) / 2 x H = (1 + 3) / 2 x 2 = 4 м2.

При заданных показателях типов почв по размеру a2, всегда учитывается коэффициент m.

С откосами, с перепадом высот

Суглинки, при коэф. m = 0, 5.

Vт = 34 м3.

F1 = 4 м2.

F2 = 7, 5 м2.

a2 = H1 x m + a1 + H1 x m = 2 x 0, 5 + 1 + 2 x 0, 5 = 3 м.

a3 = H2 x m + a1 + H2 x m = 3 x 0, 5 + 1 + 3 x 0, 5 = 4 м.

F1 = (a1 + a2) / 2 x H1 = (1 + 3) / 2 x 2 = 4 м2.

F2 = (a1 + a3) / 2 x H2 = (1 + 4) / 2 x 3 = 7, 5 м2.

V = (F1 / 2 + F2 / 2 — m x (H1 — H2)2 / 6) x L = (4 / 2 + 7, 5 / 2 – m x (2 — 3)2 / 6) x 6 = 34 м3.

Уклон для откосов в данном примере принят одинаково, по всей длине траншеи.

От чего зависит глубина заложения водопровода?

Наибольшее влияние на этот параметр оказывает такая характеристика, как глубина промерзания грунта. Если водопровод заглубляется ниже этой отметки, то трубы никогда не замерзнут. Поэтому большинство водопроводов прикапывают на глубине 1,5-2 метра.

При этом одна часть вышеописанных параметров увеличивают глубину заложения трубы, а другая, соответственно, ее уменьшает.

К увеличивающим факторам относят следующие параметры:

К уменьшающим глубину заложения факторам относятся следующие параметры:

  • Наличие систем теплоизоляции и подогрева – они нивелирует влияние глубины промерзания грунта.
  • Уровень грунтовых вод – в сырой почве можно отрыть лишь неглубокие траншеи.

Общие рекомендации по проведению работ

Вы очень упростите свою задачу, если будете действовать сообразно простым рекомендациям, которые справедливы для всех видов котлованов:

  1. Первым делом нужно изучить ландшафт. Желательно получить сведения о том, как ведёт себя грунт в разное время года, как часто бывают землетрясения, оползни, где находятся подземные воды, насколько промерзает земля, какова средняя влажность воздуха. В этом вам поможет специальная экспертиза, а также собственные наблюдения или разговор с коренными жителями, если местность вам незнакома.
  2. Все расчёты необходимо вначале произвести на бумаге и составить чертёж, даже если вы уверены, что прекрасно представляете себе результат.
  3. Ещё до начала рытья котлована нужно удалить с участка деревья, пни, кусты, корни и т. п., выровнять поверхность, насколько это возможно.
  4. Не игнорируйте укрепление стенок траншеи и создание откосов, если яма очень глубока. Осыпавшийся грунт может серьезно травмировать людей, работающих на дне котлована.
  5. Если вы арендуете спецтехнику, заранее позаботьтесь, чтобы ей было удобно подъезжать, не создавая неудобств и рисков соседям.

Некоторые виды траншей можно вырыть самостоятельно, но если нельзя, то лучше не рисковать ради экономии. Сумма, которую вы потратите на работу экскаваторщика, составит примерно 600 рублей за кубический метр.

Самостоятельный расчет объема монолитного плитного основания

Плитное основание – это монолитная железобетонная конструкция, располагающаяся по всей площадью строения. Такой фундамент в большинстве случаев выполнен в форме прямоугольника или квадрата. Следовательно, основными параметрами также считаются длина, ширина и высота железобетонной конструкции. Расчет объема выполняется по формуле:

V = S*H.

В этой формуле буквой «S» обозначена площадь основания, а буква «H» — это высота плиты.

Например, нужно определить объем бетона, который потребуется для заливки монолитной плиты размером 8*8 метров и высотой 0,3 метра.

Вначале определяем площадь основания:

S = 8*8 = 64 м2.

https://youtube.com/watch?v=pJkLoqCvt1Y

Теперь высчитываем объем бетона, необходимый для заливки монолитной плиты указанного размера:

V = 64*0,3 = 19,2 м3.

Очень часто монолитное плитное основание имеет ребра жесткости, в этом случае объем высчитывают отдельно каждого участка, суммируют полученные значения, а затем добавляют к общему результату.

Читайте дополнительно: плюсы и минусы монолитного фундамента и как построить фундаментную монолитную плиту своими руками.

Выполняя расчет кубатуры фундамента, важно понимать, что неправильный результат может привести не только к перерасходу строительных материалов, но и стать причиной деформации и разрушения основания и всего строения. Поэтому необходимо ответственно подойти к процессу, а лучше всего доверить выполнение расчетов квалифицированным специалистам

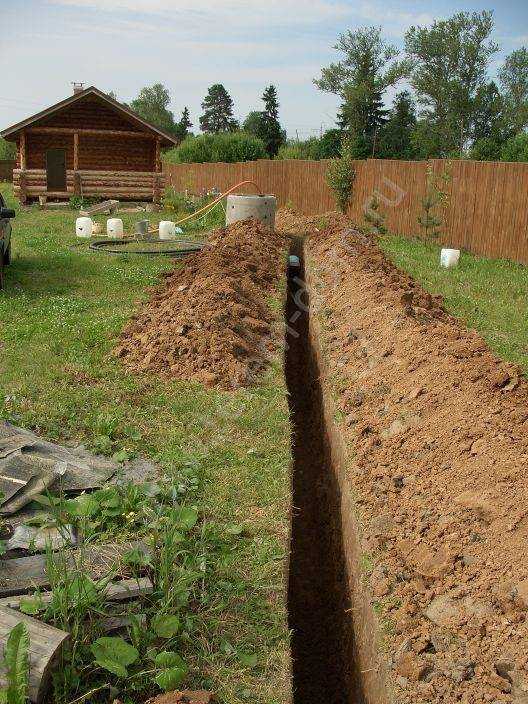

Определение траншеи


При проектировании фундамента нужно рассчитать объем траншеи

Траншея представляет собой открытую выемку в земле, глубина и ширина которой зависят от того, для какой цели она предназначена. Данные параметры определяются строительными нормами и правилами:

  • Траншея под ленточный фундамент должна быть на 60 см шире основания. Так удобнее выполнять сопутствующие работы. Глубина, согласно СНиП 3.02.01-87, может варьироваться от 0,5 до 2,5 м.
  • Под газопровод подготавливают траншею глубиной не менее 0,8 м до поверхности трубы. Это правило закреплено в СНиП 42-01-2002.
  • Водопроводные трубы укладывают ниже глубины промерзания, причем добавляют к этой величине еще не менее 0,5 м. Глубина закладки регламентируется СНиП 2.04.02-84.
  • Под канализацию подготавливают выемку не менее 0,7 м – для теплых регионов или более – для районов с суровыми зимами.
  • Для прокладки кабельной трассы достаточно траншеи глубиной 70 см.

Оформление заказа

Наш портал нацелен на удобный поиск исполнителя, позволяет связаться с ним для уточнения важных деталей заказа. Это очень удобно, ведь экономиться время и ускоряются темпы строительства. Аренда спецтехники, в частности, копка экскаватором траншеи, цена на которую будет разумна и оправдана, проводится без лишних посредников, что снижает стоимость услуг. Создав заявку на нашей площадке, вы сможете самостоятельно указывать условия сотрудничества, характеристики и особенности необходимой техники. Если у Вас возникнут вопросы или предложения, связанные с работой самого сервиса, обговорить их Вы сможете с консультантом портала.

Технология разработки

Разработка котлована всегда начинается с анализа участка и составления нормативной документации. Так, сначала берут пробы грунта, и делают геологический разрез.

После проведения этих экспериментов у вас будет ясное представление про грунты, что есть на этом участке, их несущую способность и плотность.

Копка котлована и вывоз грунта на самосвалах

Дальше берутся за составления ТТК, заключение договоров с фирмами, разработку производственных проектов и актов. Ну а следующий этап – это непосредственно начало работы.

Этапы работы:

  1. Отмечаем участок под котлован.
  2. Срезаем бульдозером верхний растительный слой (до 30 см)
  3. Начинаем разработку котлована с помощью экскаватора.
  4. Снимаем первый слой грунта.
  5. Организовываем подъезды для техники, по которым можно будет запустить вывоз грунта.
  6. Продолжаем работу, пока не дойдем до нужной глубины.
  7. Параллельно укрепляем откосы тем или иным способом.
  8. После завершения разработки котлована завершаем вывоз всей массы грунта и начинаем засыпать подушку под фундамент.

Как видим, ничего особенно сложного в этом процессе нет, однако непосредственно во время работы нужно быть предельно осторожным и следовать всем инструкциям, что указаны в документации.

Срезка растительного слоя выполняется бульдозерами. Это обязательный процесс, даже если ваш фундамент практически не углублен. Разработка ведется экскаваторами с лопатами. Они выполняют основную работу. Рабочие же доделывают за ними недочеты, укрепляют откосы, помогают организовать вывоз грунта, прокладывают подъездные пути и т.д.

Отдельно отметим процедуру, по которой выполняется вывоз грунта. Вывозить разработанную землю надо быстро и эффективно. В противном случае скорость разработки котлована упадет в несколько раз.

Для нормальной работы за каждым экскаватором закрепляется минимум два грузовика. Они посменно работают, как накопители для грунта. Как только самосвал будет заполнен, он тут же едет на место отгрузки земли, а его позицию заменяет следующий.

Таким образом, можно заставить экскаватор работать всю смену практически без остановок, тем самым существенно повысив его производительность.

Если точка отгрузки грунта находится далеко, то закрепленных грузовиков может быть не два, а три или даже больше. Тут все уже зависит от возможностей застройщика и конкретных условий на участке.

Расчет фундамента на дом – калькулятор затрат

Определившись с методикой расчета количества бетонного раствора и применяемого для его изготовления портландцемента, можно приступать к определению общего уровня затрат на возведение фундаментной основы.

Общий объем расходов включает затраты на приобретение следующих материалов:

  • речного или карьерного песка средней крупности;
  • портландцемента необходимой марки;
  • среднефракционной щебенки.

Необходимо также учесть расходы на покупку:

  • стальной арматуры, предназначенной для изготовления каркаса;
  • досок, фанерных щитов или металла для сборки опалубки;
  • вязальной проволоки, используемой для соединения стальных стержней;
  • метизов, используемых для сборки опалубочной конструкции.

Расчет арматуры и проволоки для ленточного фундамента

Стандартная ширина ленточного фундамента – 40 см. В таком случае обычно используют 8 продольных прутов, по 4 вверху и внизу, однако их количество может увеличиться при подвижном грунте.

Для того, чтобы рассчитать количество нужной нам арматуры, нужно узнать периметр всех стен и умножить его на количество использованных прутов.

Пример: при общей длине фундамента в 30 метров (с учетом внутренней стены в 6 метров) и армировании в 4 прутка расходное количество будет равно 240 метрам (30 метров умножаем на 8 прутков). Итого, при цене арматуры 3 класса 12 мм в 25 рублей за метр сумма затрат составит 6000 рублей.

Что касается веса одного метра арматуры, то при использовании диаметра в 12 мм, он будет равен 0,888кг. А если у нас 240 метров затрачено, то нам потребуется 213,12 кг.

Расход проволоки считается с учетом 30 см на одну вязку, при этом каждое соединение из четырех вязок. Общий расчет проволоки состоит из количества соединений умноженного на количество связок.

Какое количество насыпи необходимо?

На этом рисунке схематично показаны объемы выемок, которые заключёны в призмы со стороной «а» и различными отметками по четырем углам h1,2,3,4.

При этом отметки, имеющие знак «-» относятся к выполнению насыпи, а «+» — котлована. Общий объём выбранного грунта устанавливают, как результат сложения объемов индивидуальных призм, расположенных на площадке.

Когда имеется неравномерное земельное покрытие с замкнутыми горизонтальными линиями, применяется метод трехгранных призм. В этом случае количество работы рассчитывают с помощью дробления прямоугольников либо квадратов по диагонали на треугольники. При таком способе получается достаточная точность обработки результатов.

После строительства котлована, имеются различные незаполненные пазухи в его стенах, а также въездные/выездные пути, которые должны быть засыпаны грунтом с объёмом засыпки V засып.

Его устанавливают с помощью формулы: разность объёма выемки грунта V общ и углублённой части V загл.

В том случае, когда сооружения выступают над плоскостью земли до 1 м с отсыпкой грунта вокруг, объём такой обсыпки V отсып.

Исчисляют, как объём пирамиды с усеченной вершиной V усеч. минус отсыпаемый объём V отсып. по высоте h отсып:

Над постройками, расположенными в котловане и имеющими перекрытия, например, подземные резервуары или баки для сжиженного газа, поверх их выполняется насыпь.

Ее объем рассчитывают как объём пирамиды, имеющей усеченную вершину V усеч. минус объём объекта, который будет засыпан. Общий объем слоя почвы, складываемого в запас на барме выемки, обязан содержать объем земли для возвратной засыпки пазух, подсыпки конструкций и выполнения насыпи над ними. Лишний слой земли вывозится за границы стройплощадки.

Что влияет на цену основания

Ленточный фундамент

Отправной точкой для расчетов должны стать документы. Именно на основании проектной документации, выполненной после анализа конкретных условий строительства, можно провести самые точные исчисления.

Для создания проектной документации настоятельно рекомендуем обратиться за помощью специалистов – это хоть и подразумевает некоторые затраты, зато даствозможность использовать оптимальное для конкретной ситуации количество материалов. Проще говоря, можно не страховаться и делать ленту на 10 см шире, чем того требует конкретное сооружение.

Ленточный фундамент схема

Теперь стоит разобраться с тем, какие работы будут проходить до финального завершения сооружения ленточного фундамента. Все выглядит приблизительно так:

  1. Застройщик определяется с желаемыми размерами будущего дома и заказывает проект.
  2. После его составления нужно получить разрешение на строительство в соответствующих органах.
  3. Выполняется подготовка площадки, вывозится мусор, наземный покров полностью очищается от посторонних предметов, и проводятся разметочные работы.
  4. Подготавливаются траншеи для заливки бетона.
  5. Под фундамент обязательно стелиться специальная «подушка». Она по своей сути является слоем утрамбованного песка и щебня.
  6. Создается пояс армирования.
  7. Проводится монтаж специальной конструкции, необходимой для того, чтобы залить бетон – опалубки.
  8. Приготавливается или выполняется покупка бетона определенной марки, соответствующей конкретным условиям строительства и заливается.
  9. После застывание железобетонной опоры будущего дома снимается опалубка и проводится монтаж гидроизоляционных материалов.

Особенно важно при проведении работ заранее спланировать расположение всех коммуникационных узлов. По крайней мере, один из них точно будет проходить через основание. Опалубка с предварительно установленными трубами

Опалубка с предварительно установленными трубами

После составления плана выполнения работ можно приступать к расчетам.

Факторы влияния на цену 1 куба заливки основания

Стандартный комплекс услуг включает подготовку площадки, земельные работы, установку опалубки, вязку и размещение армокаркаса, заполнение растворов с последующим уплотнением, выравнивание верхнего слоя и влажностной уход. К дополнительным затратам относят закладку дренажной системы, шлифовку поверхностей и пропитку их защитными грунтами, гидроизоляционные и утепляющие работы учитываются отдельно. Итоговые цены под ключ при обращении к профессионалам с учётом материалов стоят 15000-18000 рублей за кубический метр при обустройстве фундамента ленточного типа, 16000-20000 – плитного, 18000 и выше – столбчатого.

На их величину оказывает влияние:

  • Способ подачи и распределения бетона в опалубке. Дешевле всего стоит выгрузка раствора из миксера через подающий лоток, далее по возрастанию идет его приготовление на стройплощадке с ручной заливкой, подача смеси туфелькой и нагнетание его насосом.
  • Время строительства. Цена работ зимой увеличивается на 50 % и выше за счет необходимости обогрева или ввода дорогостоящих добавок.
  • Объем возводимой конструкции.
  • Наличие или отсутствие удобного подъезда для техники на площадке.

Высота фундамента и глубина его заложения подбираются исходя из УГВ и линии промерзания, класс смеси и ширина ленты или чисто опор у столбчатых конструкций – от этажности, вида используемых материалов и других факторов.

При приобретении товарных марок проблем не возникает – раствор заказывается с запасом на уплотнение до 20% и распределяется в опалубке

При самостоятельном замесе или приготовлении наемными работниками непосредственно на стройплощадке важно правильно рассчитать количество отдельных компонентов в объемном и массовом выражении. Проще всего это сделать с помощью специальных онлайн-калькуляторов, при желании проверки данных придерживаются следующей последовательности:

  • Согласно марке определяются В/Ц соотношение и долевые пропорции компонентов на один кубический метр.
  • Исходя из размеров фракций щебня находится требуемое количество воды в литрах (табличное значение).
  • Отталкиваясь от оптимального соотношения В/Ц, узнается масса вяжущего на 1 куб.
  • Вычисляется общий объем заполнителя. Доля песка зависит от размера фракций щебня и также является табличной величиной. Для фундаментных конструкций верхний предел первого ограничен 25 мм, что соответствует 46 %. В последнюю очередь находится объем крупнофракционного заполнителя.
  • Объемные доли переводятся в массовые и умножаются на необходимое количество кубометров.

Для каждого компонента закладывается коэффициент запаса не ниже 1,2. Расчет арматуры проводится отдельно, при бетонировании ленточного фундамента целесообразно применять стандартные схемы расположения прутьев и обвязываться их с помощью шуруповерта, при обустройстве плиты – использовать готовые сетки. На итоговое количество кубометров объем металла не оказывает особого влияния, в отличие от частоты расположения прутьев. В густо армированных схемах и при заливке столбов раствор замешивается из более мелкого щебня.

Варианты экономии

При закладке фундамента под дом доля затраты на стройматериалы (бетон, арматуру, опалубочные конструкции, пленка для исключения протекания, дренаж для подушки) составляют не менее 50%. Снижать их качество категорически не рекомендуется, марка заливаемой смеси и толщина слоев не должны отклоняться от расчетных в меньшую сторону. Единственным вариантом экономии считается проведение работ своими руками или частичное их выполнение

Затраты на аренду техники (миксера, насоса, вибрационного оборудования, туфельки и крана) остаются неизменными и достигают 15-20%, для их удержания в заданных границах важно согласовывать сроки аренды с планом

Опытные застройщики в целях экономии средств придерживаются следующих мер:

  • Проводят точный расчет требуемого количества кубов материала и закупают его оптом. Этот способ помогает снизить их стоимость на 5-10 % (а при учете сезонных скидок – еще больше), но он возможен только при наличии на объекте подходящей площадки для хранения, в идеале – крытой.
  • Составляют четкий план работ и заканчивают их до начала холодов, исключая возникновение дополнительных затрат на простой оборудования при бетонировании или прогрев грунта и заливаемого фундамента электричеством.
  • Изолируют опалубочные конструкции от протекания раствора пленкой. При необходимости последующего утепления фундамента значительная экономия времени достигается при использовании несъемных разновидностей из пенополистирола.
  • Оценивают возможность закладки мелкозаглубленного основания или снижения высоты монолита за счет увеличения толщины песчано-гравийной подушки.

Способы копания

Ручной труд при разработке грунтов относится к категории тяжелых физических работ, на выполнение которых человек тратит немало усилий.

Существует несколько способ ручной разработки траншейных выемок:

  1. Лопатой. Технология выемки земли лопатой нельзя назвать сложной. Вначале штыковой лопатой снимается верхний плодородный слой почвы, рыхлый грунт вынимается совковой. Для траншей идеально подходит ступенчатый способ разработки земли с послойной выемкой земляных масс.
  2. Мотоблоком и мотобуром. Ускорить процесс разработки грунта можно с помощью мотобура или мотоблока. Для этого по периметру размеченной траншеи пробуривается ряд отверстий и после этого грунт легко снимается лопатой. Мотоблок применяют для глубокого разрыхления земли с последующей выемкой грунтовых масс совковой лопатой. Ускоренный способ применим для разработки неглубоких траншей глубиной до 2 метров.

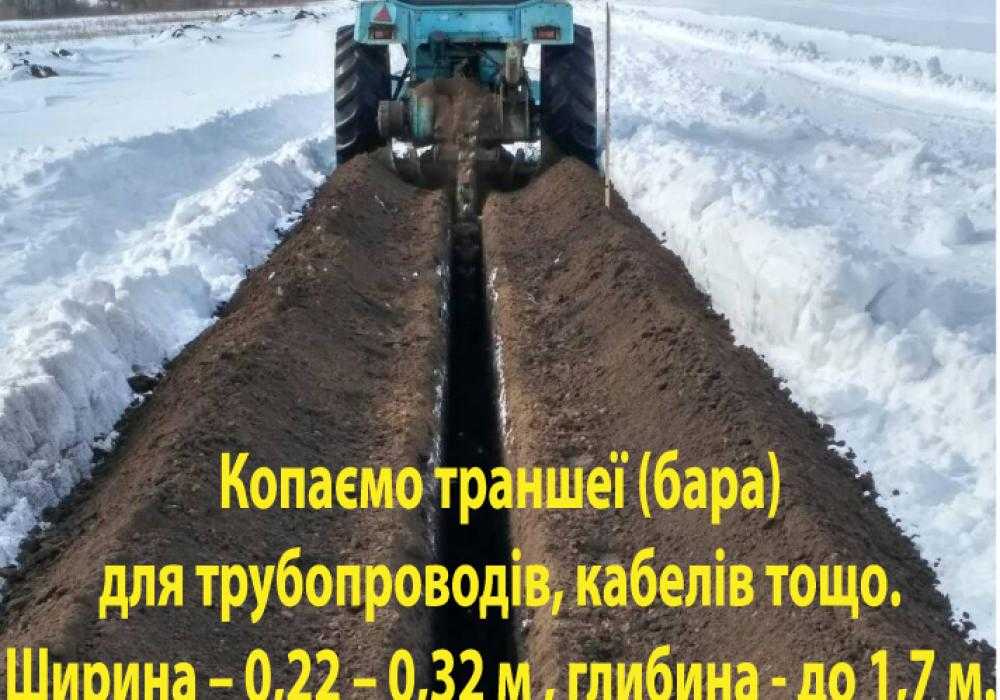

  3. Траншеекопателем. Малая механизация ручного труда намного облегчает трудоемкий процесс копки траншей и позволяет сократить время на выполнение земляных работы.

    Для этих целей часто применяется траншеекопатель заводского изготовления или самодельное устройство, собранное на базе мотоблока или большой бензиновой пилы.

    Заводской инструмент обеспечивает пользователям удобство и максимальную безопасность. Его основная особенность заключается в отсутствии во время работы обратного удара, что приводит к снижению скорости вращения и усилению углубления в грунт.

    Основного режущего элемента – цепи заводского траншеекопателя хватает на копку траншеи протяженностью до 1000 метров. Этот показатель зависит от скорости работы механизма, глубины разработки и категории грунта.

  4. Бензопилой. Выкопать земляную траншею можно бензопилой типа «Дружба» или «Урал», оборудованной старой автомобильной шиной и цепной передачей. Технология выполнения работ заключается в нарезке грунта мелкими кубиками, что намного упрощает его уборку. Домашние мастера, применяющие бензопилу в качестве основного инструмента для копки, отмечают увеличение скорости разработки в четыре – пять раз по сравнению с ручной копкой лопатой.

О копке траншеи лопатой расскажет эта статья, мотоблоком — эта, траншеекопателем — эта.

Предварительные работы по устройству котлована

Перед началом разработки необходимо выполнить следующие работы:

  • определение состава грунтовых пород и их свойств, мощности слоёв и глубины залегания подземных вод. Для этого на участке строительства бурятся контрольные скважины. При небольших габаритных размерах сооружения выкапываются шурфы глубиной до 2-х м;
  • изучение характеристик планируемой постройки (габаритов, веса конструктива и величины предполагаемых постоянных и временных нагрузок);
  • анализ климатических особенностей района строительства (глубина промерзания грунтов и их сезонные подвижки);
  • проведение расчётов по необходимой глубине и габаритным размерам выемки.

На основе полученных данных выполняются необходимые расчёты и подбор оптимальной фундаментной конструкции с составлением технологической карты по разработке котлована. Всё это выполняется специализироваными проектными организациями. Для экономии средств расчёты, после тщательного изучения требований строительных норм и правил, для небольших построек можно выполнить самостоятельно.

Глубина разработки зависит от следующих параметров:

  • величины промерзания грунтовых пород, приводятся в табличной форме для всех российских регионов. Рекомендуется найденное значение увеличить на 30-ть см для устройство песчаной или щебёночной подушки;
  • горизонта расположения грунтовых вод
  • достаточной толщины несущего грунтового пласта.

Если в непосредственной близи находятся другие здания, то разработка выполняется ниже их фундаментов.

Для определения необходимой площади фундаментной подошвы, необходимо сумму постоянной нагрузки от собственного веса здания и временных нагрузок (ветровая, снеговая) разделить на допустимый уровень давления на грунты основания (приведён в различных справочных изданиях).

Габаритные размеры по длине и ширине дна выемки, для удобства ведения работ по устройству фундаментов, должны превышать минимум на 20-ть см размеры фундаментного конструктива с каждой из сторон. От вертикальных стенок ≥ 70-ти см. Размеры по верху выемок принимаются в зависимости от необходимости устройства откосов и их крутизны.

Зависимость габаритов от глубины залегания проявляется в следующем: поперечный профиль котлована имеет форму трапеции, поскольку, по правилам безопасности стенки выемки в грунте должны строиться с откосами. Требования по допустимой крутизне откосов для различных грунтов нормируются строительными нормами и правилами с приведением требуемых значений в табличной форме. В мало заглублённых выемках (≤ 50-ти см) откосы могут не устраиваться. Стены таких полостей выполняются вертикальными.

Объём котлована рассчитывается по следующей формуле:

V = (H / 6) (ab + cd + (a + c) (b+d)),

  • где Н – глубина разработки;
  • a и b — ширина и длина по дну;
  • c и d — ширина и длина поверху.

При разработке механизированными способами нужно учитывать 10-ти см недобор до проектной отметки для исключения нарушения природной грунтовой структуры. Этот слой разрабатывается только вручную.

Необходимое количество грунта для обратной засыпки определяется вычитанием объёма фундаментного конструктива из получившегося общего объёма разработки.

Планируем свои возможности

Не оставляйте котлован до следующего года – это может снизить его прочность

Перед началом любого строительства необходимо тщательно распланировать весь ход работ. Для этого следует знать, как правильно и в какой последовательности ведутся работы. Наиболее частой ошибкой является замачивание котлована или устройство ленточного фундамента без дома.

Иногда, загодя роется котлован под фундамент, а само устройство фундамента переносится на следующий год. Обычно так поступают для экономии времени, чтобы начать заливку фундамента ранней весной в выкопанную траншею, не дожидаясь, пока грунт полностью оттает. Такие действия могут привести к снижению прочности и несущих характеристик фундамента. Полный цикл работ по устройству ленточного фундамента, от вкапывания траншеи до обратной засыпки, следует выполнять в один сезон в кратчайшие сроки. О том, как готовить котлован под фундамент, смотрите в этом видео:

Иногда встречаются ситуации, в которых после устройства бетонного основания, строительство замораживается на несколько лет. При правильной консервации объекта потери будут минимальными.

Но чаще из-за неправильного сохранения происходит подъем фундамента, как результат морозного пучения почвы.

При проектировании учитывается масса всего дома, поэтому легкость бетонного основания не рассчитана на силу пучения. В такой ситуации вполне вероятны физические разрушения в основании.

Планируя строительство дома, рассчитывайте свои силы и возможности.

Приступая к реализации вопроса, как выкопать фундамент вручную, необходимо быть уверенным, что работы по возведению, как минимум первого этажа здания, будут закончены в этом сезоне.

Какие исходные данные закладываются в калькулятор расчета фундамента под дом

Желая определить общий объем расходов и рассчитать потребность в материалах, важно понимать, как рассчитать фундамент для дома. Калькулятор, с помощью которого выполняется расчет, обрабатывает большой массив информации для каждого вида основы:

Калькулятор, с помощью которого выполняется расчет, обрабатывает большой массив информации для каждого вида основы:

  • для фундаментной базы ленточного типа необходимо учитывать размеры ленты, а также ее конфигурацию;
  • для столбчатой базы обрабатывается информация по количеству опорных элементов, их длине, размерам в поперечном сечении и глубине погружения;
  • для конструкции в виде монолитной плиты необходимо учесть толщину основания, площадь возводимого строения, а также конструктивные особенности каркаса.

После того как будет выполнен расчет материалов на фундамент, калькулятор сможет предоставить следующую информацию:

  • объем необходимого бетонного раствора;
  • метраж стержней (м) и общую массу арматуры (кг);
  • сортамент арматуры для каркаса;
  • величину нагрузки на грунт;
  • потребность в древесине для изготовления опалубки.

Свайно-винтовой фундамент

Фундамент закладывается ниже глубины промерзания. Хорошо зарекомендовал себя на неоднородных, болотистых и «плавающих» почвах. Металлические сваи с винтовой лентой, приваренной к стержню, ввинчивают в землю на расстоянии около 2,5 метра друг от друга. Лопасти сваи должны опираться на плотный слой грунта. Сверху обустраивают бетонный или металлический ростверк, связывающий опоры между собой. Для обустройства такого типа фундамента не нужно выравнивать участок, внутри свободно размещаются все коммуникации. Непригоден для скалистых грунтов, строительства домов с подвалом, для него нужно дополнительно возводить цоколь.

Понравилась статья? Поделиться с друзьями:
Dom Naveshnyakovskoy
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
