Пошаговое руководство по возведению столбчатого фундамента из блоков

Применение блоков фбс

Даже обладая такими недостатками, как большой вес и громоздкость, железобетонные блоки фбс остаются очень востребованными среди частных застройщиков. Этот строительный материал позволяет создавать очень надёжные и долговечные фундаменты, которые в состоянии справиться со значительными нагрузками.

Эти основания могут использоваться в строительстве высотных жилых и административных зданий. Однако, применять фундамент подобного типа можно не всегда, а лишь если есть определённые условия.

Перед застройщиком стоит задача по изготовлению фундамента в очень маленькие сроки вплоть до двух-трёх дней

И здесь важно не только быстро изготовить основание для строящегося объекта, но и обеспечить высокое качество и долговечность создаваемого фундамента

Блоки фбс являются единственным на сегодняшний день материалом, благодаря которому можно изготовить фундамент в ограниченные сроки. Причём для этого не потребуется помощь специалистов и привлечение специальной строительной техники.

Чаще всего выбор в пользу подобных оснований делают частные застройщики, так как технология монтажа подобных оснований очень простая. Она не требует проведения сложных расчётов нагрузок на объект, определения оптимальных характеристик здания и других параметров.

Застройщику достаточно располагать информацией о размерах строящегося объекта и характеристиках строительного материала, с использованием которого будет возводиться основание для дома. Дополнительной причиной использования блоков фбс является то, что при изготовлении фундамента нет необходимости использовать арматурный пояс, а это ещё большее удешевляет строительство.

При ведении строительства дома на участке, где преобладают грунты нескольких типов. Специалисты советуют для таких объектов строить ленточные фундаменты, которые обязательно должны быть расширены по всем слоям почвы одновременно.

Но нужно не забывать о важном нюансе, касающемся возведения подобных конструкций — их строят обязательно на предварительно созданной плотной песчано-гравийной подушке

Причины популярности блоков фбс

Этот строительный материал представляется отличным выбором для изготовления фундаментов и несущих стен, правда, для этих конструкций необходимо использовать блоки фбс конкретных размеров и массы.

И обязательно при использовании в строительстве этих блоков необходимо принимать во внимание вес строящегося дома, который всё-таки является довольно значительным. С помощью этих изделий можно возвести достаточно прочное и надёжное здание, которому не страшны даже порывы шквального ветра

Главным плюсом таких конструкций является то, что их можно сделать в короткие сроки своими руками

С помощью этих изделий можно возвести достаточно прочное и надёжное здание, которому не страшны даже порывы шквального ветра. Главным плюсом таких конструкций является то, что их можно сделать в короткие сроки своими руками.

Большую популярность блоки фбс смогли завоевать благодаря следующим достоинствам:

• Минимальное время установки.
• Несложная технология строительства, не требующая наличия у застройщика специальных знаний.
• Отличные характеристики основания, которое является достаточно прочным, устойчивым, надёжным, а также отлично выдерживает сезонные колебания грунта.
• Благодаря использованию в строительных блоках фабричных крепёжных элементов можно создать единую монолитную конструкцию.

Из недостатков, которые не позволили получить распространения ленточным сборным фундаментам, следует назвать необходимость использования мощного подъёмного оборудования.

Хотя блоки фбс и являются достаточно дорогим строительным материалом, но всё-таки при устройстве цокольного этажа или подвального помещения обязательно необходимо выполнять качественную гидроизоляцию конструкции.

Минусы фундамента из шлакоблока

1. Фундамент из шлакоблока тяжелый. Этот недостаток относить к ленточному фундаменту из шлакоблока. Этот тип фундамента трудно отнести к легкому, поскольку сам шлакоблок – это тот же бетон, но в комбинированном виде с шлаком, щебнем, битом и прочими каменными примесями. Если речь идет о монтаже ленточного фундамента из шлакоблока, то по количеству блоков, следует тщательно рассчитать, каков будет вес самого фундамента и какую нагрузку он будет оказывать на грунт.

2. Гигроскопичность. Поскольку шлакоблок имеет пористую структуру, то он хорошо впитывает в себя влагу, которая будет напрямую поступать из грунта и атмосферы. Влажность в фундаменте оказывает быстрое разрушительное воздействие на фундамент изнутри. Этот недостаток устраняется путем обязательно хорошей гидроизоляции фундамента. Так же не стоит планировать фундамент из шлакоблока на грунтах с высоким залеганием грунтовых вод и на местности с повышенной влажностью.

3. Холодный фундамент. По большей части этот недостаток заметен, если из шлакоблока выложен цокольный этаж. Но долголетие фундамента и любого строительного камня определяется количеством циклов заморозки и оттаивания – морозостойкостью. Шлакоблок – холодный материал и его морозостойкость не велика от 25 циклов. Потому фундамент из шлакоблока следует дополнительно утеплять.
4. Не устойчив на зыбучем грунте. Тяжесть ленточного фундамента из шлакоблока и прочность, позволяет возводить его только на устойчивых и стабильных грунтах. Для фундамента из шлакоблока хорошо подходят слежавшиеся глинистые грунты, смешанные грунты скалисто –песчаные и подобных свойств грунты. На грунтах по типу суглинка, фундамент из шлакоблока может сместиться под тяжестью собственного веса. А это приведет к трещинам и разрушению как фундамента так и всей постройки. Не рекомендуется размещение построек с основанием из этого материала в местности с высокой влажностью и близким залеганием к почве грунтовых вод.

5. Не выдерживает высокой нагрузки. На фундаменте из шлакоблоков рекомендуется возводить здание не тяжелее 100 тон. Но и этого зачастую достаточно для постройки полноценного жилого дома. Если для строительства и используется легкий несущий материал типа древесины, пеноблоков и строительных панелей, то фундамент из шлакоблоков хорошо выполнит свою функцию.

6. Трудность монтажа в одиночку. Технология кладки фундамента сама по себе проста, но затруднение может вызвать большой вес шлакоблока, который составляет от 18 до 28 кг. При кладке фундамента рекомендуется использовать полнотелый тяжелый шлакоблок, вес которого достигает 28 кг. Во время монтажа шлакоблоки необходимо ровно укладывать на раствор по шнуру, что в одиночку сделать будет проблематично. Потому кладка в одиночку будет утомительна и может потребовать помощи подсобников, если Вы самостоятельно выполняете кладку.

Производители и цены

Бетонные изделия типа ФБС и другие блоки производит множество бетонных заводов, поэтому отыскать их в Москве и регионах не составит труда. Объем производства может быть разный, но все серьезные производители гарантируют высокое качество и соблюдение технологии в четком соответствии с действующими ГОСТами.

Один из крупнейших производителей ФБС в России – «Завод промышленных строительных деталей». Вся продукция изготавливается в соответствии с ГОСТами, отличается прочностью и качеством, средняя цена фундаментных блоков стартует с 1200 рублей за штуку.

Компания из России «Вира» специализируется на создании различных бетонных элементов. Ассортимент продукции включает больше четырех сотен позиций, есть среди них и разного типа фундаментные блоки. Стоимость разная, зависит от размеров и типа, в среднем начинается от 1650 рублей.

Высоким качеством отличается продукция компании «Мастер». Завод создает разнообразные типы бетонных блоков, стоимость которых зависит от позиции, но находится на уровне немного ниже в сравнении с остальными производителями.

Александрийский керамзитовый завод производит разнообразные виды бетонных изделий. Достаточно высоким спросом пользуются небольшие бетонные блоки, используемые в создании несущих стен, колонн, ограждений, а также применяемые в качестве опорных элементов полуподвальных, подвальных, цокольных этажей. Все блоки производят в специальных формах, что гарантирует точность размеров. Стоимость разная, зависит от типа и величины элемента.

Хорошую продукцию поставляет на строительный рынок Златоустовский завод – в ассортименте есть ФБС, ФВП, ФБП, панели, лестницы, дорожные плиты и перемычки. Все бетонные изделия реализуются по приемлемой цене, стоимость фундаментного блока стартует от 950 рублей за штуку.

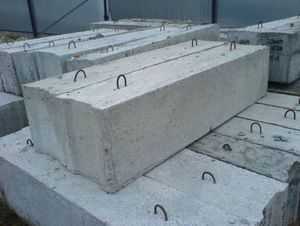

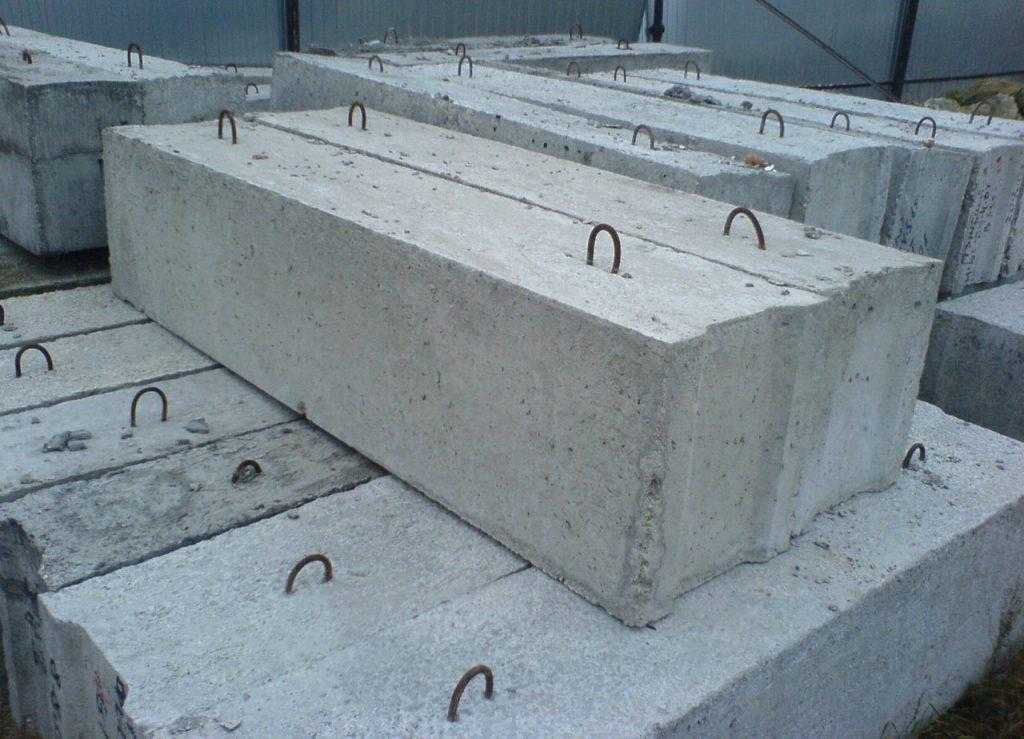

Описание блоков ФБС

ФБС расшифровывается как фундаментные блоки строительные. Они представляют собой железобетонные изделия, выполненные в виде монолитных элементов. Подходят для ведения строительных работ по сооружению оснований зданий, подвальных помещений под частные дома, общественные и производственные здания.

Маркировка фундаментных блоков зависит от типа изделия. Вот расшифровка:

ФБС – называется сплошной блок;

ФБВ – блок, у которого есть продольный вырез, куда прокладывают коммуникации;

Размеры фундаментных блоков ФБС – это ширина, длина и высота. Типовые размеры дают возможность рассчитать нужные габариты изделий под план фундамента, чтобы не подгонять их в процессе стройки. При этом блоки ФБС для фундамента могут быть:

• Толщина: 200-600 мм;
• Длина: 880, 1180, 1780 и 2380 мм;
• Высота: 280 и 580 мм.

Ранее все блоки ФБС изготавливали из бетона, марка которого М-100. Для более прочного основания, производство фундаментных блоков в последнее время основывается на бетоне марки М-150.

В последнее время для строительства фундамента из элементов становится популярным применение арболитового блока. В их состав входят древесная щепка, цемент, вода, химические присадки. Такой материал менее влагоемкий, чем бетон, обладает хорошими прочностными характеристиками и малым весом. Такой материал используется и под столбчатый фундамент из блоков.

Плюсы и минусы

Блоки ФБС, применяемые в качестве материала для фундамента, имеют свои плюсы и минусы. Так к преимуществам относятся:

• Быстрое возведение фундамента – укладка краном больших элементов позволяет подготовить основание за 1 день.
• Не нужно ждать высыхания фундамента (монолитный фундамент сохнет до 1 месяца). Продолжать работы можно после заливки армопояса уже через 1-2 недели.
• Сборный фундамент для которого использованы ФБС блоки стоит дешевле, чем монолитное основание или выполненное из других категорий ЖБИ.
• Качество блоков для фундамента гарантировано, так как на заводе их изготавливают согласно ГОСТу.
• Так как на элементах предусмотрены пазы и монтажные петли, то это облегчает укладку блоков, подгоняя их по габаритам под план фундамента. Разные размеры фундаментных блоков ФБС также упрощают работу с ними.
• Если в процессе работы соблюдать все технологические особенности процесса, то основание прослужит без деформации около 100 лет.
• Для арболитового фундамента не требуется привлечения спецтехники, так как он весит в разы меньше бетонного. Такой фундамент из фбс блоков своими руками выложить можно.

В качестве недостатков выделяют:

• Такое строение требует качественной теплоизоляции, включаемой в план фундамента.
• Подходит не для всех типов почвы. Например, недопустимо строительство из блоков ФБС на пучинистом грунте.
• Под сборное основание необходимо монтировать специальную бетонную подошву. Особенно важен ее правильный монтаж под столбчатый фундамент из блоков.
• По завершению укладки фундамента обязательно сделать армопояс, чтобы равномерно распределить нагрузку от здания по основанию.
• Большая масса элементов не позволяет выкладывать фундамент из фбс блоков своими руками, без привлечения спец техники. Вес одного блока может быть от 310 кг и до 1960 кг.

Ремонт столбчатого фундамента

Бывают случаи, когда уже возведенный фундамент нуждается в реставрации или ремонте.

В отличие от процесса его строительства, который выполняется по строгой технологии, ремонт и реконструкция строго индивидуально. Только так можно добиться эффективного результата и наслаждаться строением долгие годы.

Зачастую ремонт такого фундамента означает устранение наклона самих столбов. Для этого поднимается дом с использованием специального домкрата, после чего несущие столбы подкапываются, а затем выравниваются. В конце заново заливаются бетоном и засыпаются грунтом. Данную процедуру рекомендуется повторить через год, но на идеальный результат все же лучше не надеяться. Поэтому профессионалы выполняют следующие действия:

1. Поднять строение и поставить его на временные опоры.
2. Извлечь покосившиеся столбы.
3. Вырыть траншею вокруг дома, в которую нужно уложить песчаную подушку.
4. Сделать армирующий пояс, который в последствие залить бетонным раствором.
5. Дать время фундаменту застыть и установить на него опорные элементы.
6. Дом опустить уже на новую конструкцию. В конце необходимо отрегулировать двери и окна, чтобы они легко открывались и закрывались.

Ремонт фундамента требует своевременно принятых мер, для того, чтоб строение служило долгие годы.

Преимущества блоков ФБС для фундамента

Преимуществ у фундаментных блоков ФБС немало, и ниже мы их перечислим:

1. Высокая морозостойкость, блоки ФБС выдерживают до 200 циклов заморозки-размораживания, что очень даже не плохо.
2. Высокая плотность, достигающая 2400 кг/м3.
3. Относительно небольшой вес, который достигается благодаря отсутствия в блоке арматуры. А меньший вес – это меньшая нагрузка на грунт под домом.
4. Прочный и долговечный фундамент, который сохраняет свои характеристики около 150 лет.
5. Фундамент из блоков ФБС в большинстве случаев может оказаться дешевле монолитного ленточного. Разница в стоимости может варьироваться только стоимостью доставки. Сейчас в среднем блок ФБС 24.4.6 (400х580х2380 мм) стоит от 2100 до 2400 рублей за штуку.
6. Быстрота возведения фундамента. Два-три монтажника и кран вполне смонтируют блоки за один день, в крайнем случае – за два.

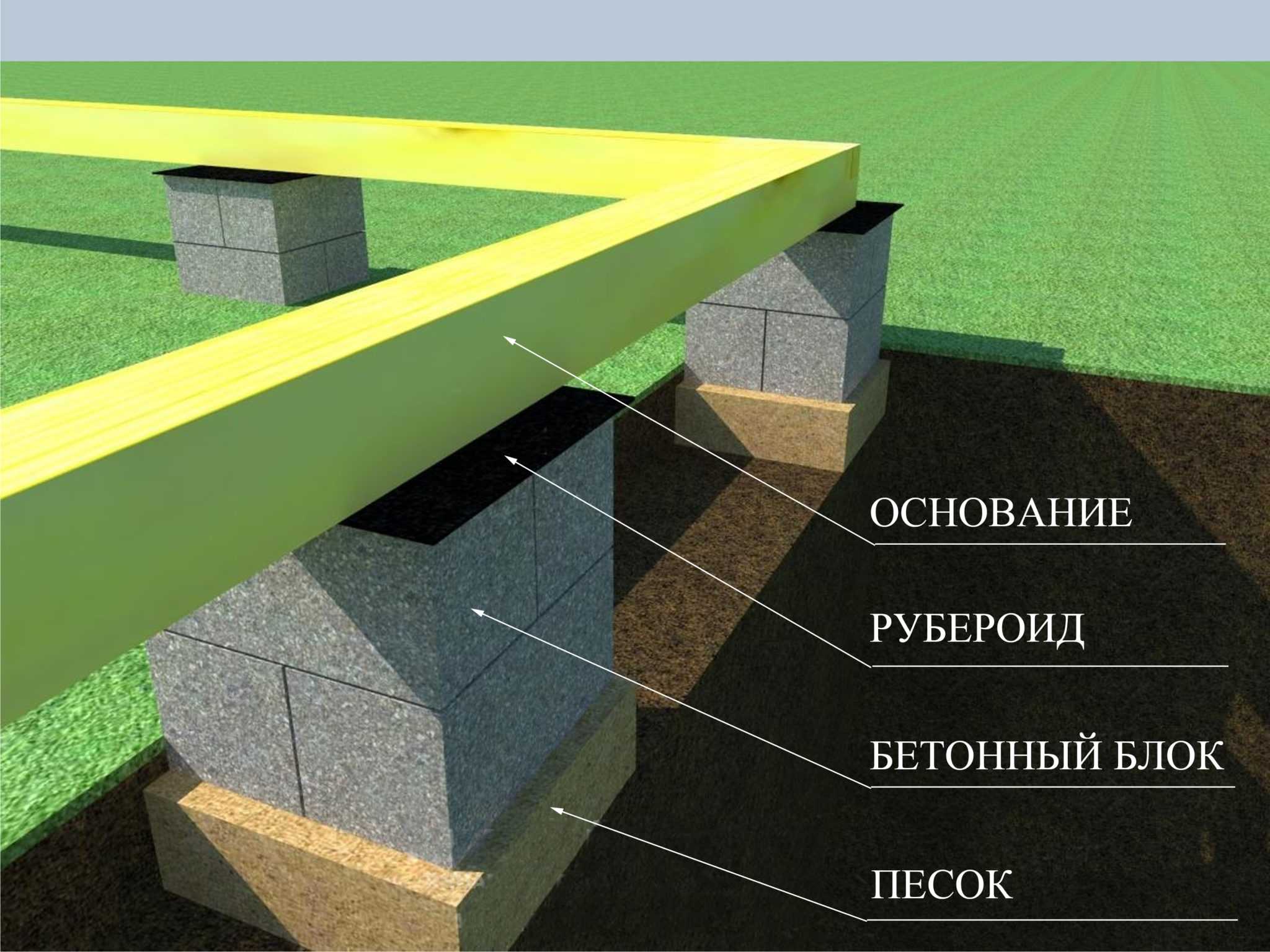

Строительство столбчатого фундамента: пошаговая инструкция

Не очень сложно сделать столбчатый фундамент своими руками. Нужно только очень аккуратно выполнять все работы и точно соблюдать технологию работ.

Пошаговая инструкция строительства столбчатого фундамента

Разметка

Сначала размечают осевые линии будущих стен. Затем делают обноску – размечают шнурами контур фундамента – внутренний и наружный

Важно точно измерить все углы, чтобы они были прямоугольными. Важно точно разметить шнуром верх оголовков опор столбчатого фундамента. Используют нивелир или гидроуровень

Используют нивелир или гидроуровень.

Копка ям под столбы

Объем земляных работ для устройства столбчатого фундамента – самый небольшой. Круглые и квадратные ямы под опоры должны быть немного больше, чем размеры самих столбов. Глубина ямы должна быть на 200 мм больше высоты подземной части столба. Это нужно для устройства подушки под опору.

Проще вырыть круглые ямы небольшого диаметра – до 400 мм. Используют ручные буры и технику – ямобуры, мотобуры. В такие ямы можно проложить по стенкам рубероид, установить армирующий каркас и залить бетон без всякой опалубки. Круглые шурфы большого диаметра придется копать вручную и устанавливать опалубку для заливки бетона. Или трубы и заливать их бетоном.

Для квадратных или прямоугольных опор придется копать ямы на 400 мм шире и длиннее самого столба.  Это нужно для установки и раскрепления опалубки. И ее последующего демонтажа. Стенки делают наклонными – чтобы меньше осыпались.

Часто ямы под столбы роются при помощи ручных ямобуров, что позволяет не делать полноценную опалубку в землю

Устройство подушки и пятки

Подушка делается для предотвращения смещения опор при морозном пучении грунта

При мелкозаглубленном столбчатом фундаменте это особенно важно. В низ ямы насыпают крупнозернистый песок и щебень слоями по 100 мм. Каждый слой проливают водой и трамбуют

Можно смешать песок и мелкий щебень в пропорции 40/60

Каждый слой проливают водой и трамбуют. Можно смешать песок и мелкий щебень в пропорции 40/60.

Монтаж опалубки и армирование

При устройстве прямоугольных или квадратных опор устраивают опалубку. Сбивают щиты нужного размера из обрезной доски, ОСП, фанеры и надежно крепят в яме с помощью распорок.

Если скважина круглая, выстилают ее рубероидом. Для формирования оголовка используют торчащий рубероид – верх обворачивают сеткой и скрепляют. Или устраивают опалубку. Необходимо тщательно выровнять линию верха всех оголовков – допустимая разница высот может быть не больше 1,5 мм.

Собирают арматурный каркас внутри квадратных, прямоугольных или трехугольных хомутов. Устанавливают, крепят. Если ростверк будет железобетонный, то пруты арматуры должны выступать из оголовка на 500 мм для связывания ростверка и опор.

Простейшая опалубка из свернутого рубероида, скрепленного вокруг сеткой

Заливка бетона и обратная засыпка

Чтобы получить прочный столбчатый фундамент, нужно использовать бетон, соответствующий по составу ГОСТам и строительным нормам. Марки – от В15 до В25. Щебень используется фракций 40-70 мм. Раствор заливается послойно по 300-400 мм и уплотняется вибрацией. Для столбчатого фундамента под дом такое уплотнение обязательно. Затем фундамент закрывается полиэтиленом. Бетон должен созреть и набрать прочность. Обратную засыпку можно выполнять через неделю, дальнейший монтаж дома – через две.

Обратную засыпку производят послойно. Каждый слой тщательно трамбуют. Можно использовать песок или мелкий щебень.

Возведение ростверка

Цели установки ростверка:

• равномерно распределить нагрузку на столбчатые опоры;
• связать их в единое целое.

При устройстве столбчатого фундамента в каждую опору устанавливается анкер – шпилька или штырь. Затем к ним прикрепляется ростверк. Виды ростверка:

• для небольших деревянных строений (бани, небольшие дачи, сараи) используют деревянные балки большого сечения;
• стальные балки. Обычно используют двутавр и швеллер;
• монолитный бетонный пояс или сборные бетонные балки. Используют для самых крупных домов. Для монтажа в столбы заранее устанавливается арматура, к которой крепится арматурный каркас балки-ростверка.

Полноценный монолитный ростверк подойдет для тяжелых строений

Забирка

Забирка – тонкая стена между столбиками фундамента, утепляющая и закрывающая пространство под домом от снега, дождя, грязи, животных и т.д. Может выполняться из дерева, бутового камня, кирпича, бетона. Иногда изнутри забирку утепляют. Обязательно выполняют продухи для вентиляции.

Преимущества столбчатого фундамента

• экономичность, связанная со снижением расходов на земляные работы и гидроизоляцию;
• универсальность выбора строительных материалов для устройства фундаментов в зависимости от конструкции стен;
• простота адаптации системы опор под рельефы любой сложности и крутизны;
• возможность устраивать прочные и надежные основания под дом там, где нельзя закладывать ленточные фундаменты. Например, в местах регулярных приливов и отливов, в зонах с сезонным подтоплением паводковыми водами, в регионах, где толщина снежного покрова может достигать более 1 м. Во всех вышеозначенных случаях дома на столбчатых фундаментах будут оставаться сухими и теплыми круглый год, если правильно рассчитать уровень подъема вод и толщину снежного покрова;
• дешевизна, нетрудоемкость и эффективность устройства на пылеватых и лёссовых грунтах, где поверхностный слой почвы имеет способность моментально разжижаться при обильных ливневых осадках либо во время интенсивного таяния снега. На таких участках для закладки плитных или ленточных фундаментов требуется целый ряд земляных работ по замене на более плотный грунт и вытрамбовке места застройки.

Столбчатые фундаменты устраиваются на любых грунтах в заглубленном или мелкозаглубленном вариантах. Исключение составляют лишь заболоченные участки, а также места, где поверхностный слой почвы подвержен горизонтальным подвижкам вследствие эрозии, оползней или землетрясений.

При размещении такого фундамента на участке с перепадом высот следует учесть, что все столбы должны быть заглублены до одного уровня и иметь одинаковое сечение.

Для устройства этого фундамента выполняют следующие работы:

• разметку;
• разработку ям под столбы;
• песчаную или гравийную подсыпку (при необходимости);
• для монолитных столбов — устройство опалубки, установку арматурного каркаса, замоноличивание столбов фундамента, распалубку;
• для кладочных и сборных столбов — подготовку необходимого расходного материала;
• устройство гидроизоляции на влажных и пучинистых грунтах;
• обратную засыпку пазух вокруг ям.

Плюсы и минусы столбчатого основания

Существует довольно немалый список материалов, с помощью которых можно соорудить фундамент столбчатого типа. Большинство из них имеют положительные характеристики в плане надёжности наряду с невысокой стоимостью. К ним относят железобетонные элементы, кирпич, блоки и трубы из асбестоцемента. Особенно отмечают достоинства столбчатого фундамента из блоков 20×20×40. Это идеальный вариант для сооружения домов каркасного типа:

• стоимость материала оптимальная по сравнению с другими вариантами;
• есть возможность сокращения привлечения рабочей силы, так как процесс закладки прост и не требует больших трудозатрат.

Фундамент из блоков под каркасную конструкцию Источник ups-stroyproekt.ru

Несмотря на преимущества, отмечают и недостатки:

• процесс дополнительного утепления имеет большие сложности;
• почти невозможно сократить потери тепла.

Столбчатый фундамент из блоков своими руками. Устройство столбчатого фундамента из блоков 20х20х40

December 5, 2016

Выбор разновидности фундамента будет зависеть не только от особенностей будущего здания, но и от характеристик грунта, о которых следует узнать перед началом строительства. Для хозяйственных и других построек с незначительным весом выгодными и наиболее подходящими считаются столбчатые фундаменты.

Создавать их можно из самых разных материалов, а технологии при этом могут отличаться, но общей чертой является то, что основание будет представлять собой опоры, заглубленные до необходимого уровня. Столбы могут выкладываться из блоков, которые отливаются из армированного бетона. Иногда опоры выполняются из металлических труб.

Фундамент из блоков и его применение

Блочная конструкция по смете выходит немного дороже монолитной ленты, но возводится гораздо быстрее нее. По несущим характеристикам они во многом схожи, главное чтоб на ФБС сбоку не оказывалось слишком сильное воздействие при пучении.

Быстрее рассматриваемого варианта можно сделать лишь фундамент на винтовых сваях. Но последний часто выбирают только для легких построек, для возведения стен которых взяты СИП панели или легкий газобетон. Основание из блоков более универсально. Соорудить его самостоятельно несложно. Представленная выше пошаговая инструкция позволит вам исполнить все, избежав возможных ошибок новичков.

Назначение фундамента

Столбчатый фундамент из блоков является оптимальным решением для строительных работ маленьких зданий, бань и сараев

Любое строительство дома своими руками начинается с закладки основания. Главное целью данного элемента конструкции является транспортировка объёма нагрузки на почвы. Монтажные работы фундамента дело требующее больших затрат, но на сегодняшний день есть множество вариантов экономии.  Одной из недорогих технологий и есть блочная система.

Стоит отметить, столбчатый фундамент из блоков имеет огромное количество достоинств перед другими типами построек. К таким характеристикам относятся следующие показатели:

• Высокий показатель прочности строения;
• Устойчивость от воздействия агрессивной среды;
• Стойкость к морозу;
• Долгая эксплуатационная возможность;
• Низкая стоимость;
• Большой ассортимент изделий из железобетона;
• Разнообразие размеров и габаритов деталей, поэтому можно подобрать нужную величину.
