Из каких элементов состоит и каких видов бывает стропильная система двухскатной крыши

Как закрепить стропила на двухскатной крыше?

Советы малоопытным

Для двухскатных крыш стропила большинство владельцев делают из дерева. Выбирайте то, которое вылежалось. Теперь обрабатывайте его тщательно, чтобы не завелась плесень, не мог подточить жучок.

Когда будете собирать конструкцию, делайте так, чтобы угол между стойкой с подкосами был не больше 45 градусов. Брусы из дерева нужно обрезать наискосок, чтобы ферма строительная наклонялась под углом в 40 градусов.

Стропильные детали можно крепить друг с другом не только кронштейнами, но и уголками. Приобретайте подходящего размера уголки из металла, чтобы к мауэрлату прикрепить стропила. Последние в любой из частей должны быть крепкими и надёжными. Части системы можно соединять между собой гвоздями с вырезами, уголками с шурупами, иными приспособлениями.

Когда будете возводить кровлю, не суетитесь. Всё нужно сделать добротно и обстоятельно. Ведь даже деревянные каркасные дома стоят минимум по 50 лет, а срубы и по 100.

Ваша задача придерживаться технологий, нигде не допускать ошибок, чтобы крышу после года или 5 не перекосило. Советуйтесь с мастерами и опытными товарищами, которые уже делали крыши для себя или на заказ и понемногу возводите кровлю.

Как избежать дополнительных расчётов?

Создавать проект дома поручите профессионалу. Он подскажет какого диаметра в сечении нужны балки, длину планок и прочих деталей. Ведь специалист знает, что крышу удерживает стропильная система. На неё идёт самая большая нагрузка и нужны верные расчёты, качественные стройматериалы.

Советов у таких домостроев, как вы сам, лучше не спрашивать. Да, они построили свой дом, но насколько он крепкий? Не известно.

Возьмите на встречу с прорабом блокнот с ручкой и сразу запишите его советы. Так, вы точно ничего не забудете, не перепутаете. Построите так, как он, со знанием дела, рекомендует.

Особенности конструкции

Традиционным, широко распространенным вариантом являются симметричные двускатные крыши с прямыми скатами – щипцовые. Оптимальный угол наклона скатов составляет около 45° – такая конструкция способна противостоять серьезным снеговым и ветровым нагрузкам.

При желании оборудовать мансарду, используются другие виды крыш. В частности, это двускатная крыша с ломаными скатами – в верхней части скаты пологие, а в нижней имеют резкий уклон. Для крыш такого типа необходимо возводить стропильную систему более сложной конструкции.

конструкция полувальмовой голландской крыши

В некоторых случаях выполняется несимметричная двускатная кровля, конек которой расположен со смещением относительно центра. Схема такой крыши разрабатывается с учетом особенностей здания. Двускатная крыша может быть и полувальмовой. В этом случае конструкция отличается от щипцовой крыши наличием скошенных кровельных элементов над фронтонами.

Строительство двухскатной крыши пошагово

Монтаж мауэрлата двухскатной крыши

Мауэрлат принимает на себя всю нагрузку от крыши и передает ее на стены, поэтому в качестве мауэрлата выбирают достаточно толстый и крепки брус. Толщину выбирают исходя из толщины стены, на которую он опирается. Как правило толщину мауэрлатного бруса стремятся выбрать равной или приближенной к толщине стены.

Укладывать мауэрлат необходимо заподлицо с внешней частью стены, прочно соединив их вместе. Для соединения мауэрлата со стеной еще на этапе возведения стен закладываются (заливаются в армопояс) анкерные болты или проволока. Если в качестве крепежа используется проволока, то после укладки бруса он крепко обвязывается этой проволокой вокруг и остается в таком виде крепко закрепленной. В случае, если в стену были замурованы анкерные болты, в мауэрлате предварительно сверлятся сквозные отверстия, которыми брус насаживается на болты и затягивается сверху гайками с широкими шайбами.

Важно также не забыть уложить слой гидроизоляционного материала в виде прокладки между стеной и мауэрлатом. В качестве гидроизоляции, как правило, используется рубероид или подобные материалы

Подробнее о закреплении мауэрата рассказано в данном видео

Подробнее о закреплении мауэрата рассказано в данном видео

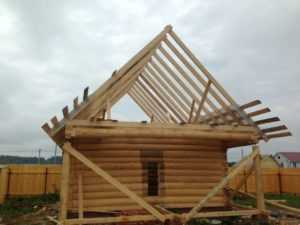

Установка стропил двухскатной крыши

После того как подготовлено основание, приступают к сборке стропильной системы двухскатной крыши. Монтаж стропил можно выполнить несколькими способами: устанавливать стропила сразу на крыше или некоторые элементы конструкции выполнить на земле, а затем поднять с помощью специального оборудования в место установки. Правильно выставить стропила на двухскатную крышу своими руками без помощи напарника достаточно проблематично, поэтому лучше воспользоваться помощью, чтобы не ошибиться и не свести на нет все усилия.

Чтобы проще было крепить брусья, на каждой стене стоит разметить точки крепления и соединить противоположные стены балками (лежнями), на которые будут установлены стойки для подпорки стропил. На стойки устанавливается коньковый брус, который является направляющим для установки стропильной системы. Для того чтобы соединить стропила максимально точно, чтобы весь скелет из стропил был одинаковый, пользуются шаблонами. Так вы сможете избежать провалов и перекосов в кровле.

После установки конькового бруса приступают к самой ответственной части – монтажу стропил (уже скрепленных между собой или отдельно)

При этом важно постоянно следить за уровнем и ровностью установки. Крепят стропила между собой, как правило, на гвозди или при помощи железных скоб

Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже

Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже.

После выполнения каркаса крыши требуется выполнить установку вспомогательных крепежей для улучшения жесткости кровли. Для этого устанавливают подкосы и средние коньки.

Предлагаем вам посмотреть видео, в котором наглядно показана установка стропил своими руками для двухскатной кровли.

Обрешетка двухскатной крыши

Обрешетка двухскатной крыши в простейшем случае представляет собой монтаж поперечных досок на стропила для укладки на нее кровельного материала. Но, как правило, современная кровля представляет собой более сложный пирог из различных слоев.

После установки обрешетки крыша накрывается слоем гидроизоляции, слои которой монтируются с напуском друг на друга, а стыки скрепляются скотчем.

Следующим шагом идет закрепление контробрешетки – планок, закрепляемых под углом 90 градусов к основной обрешетке. Это нужно для обеспечения вентилируемого зазора в пироге кровли для избавления от влаги.

На заключительном этапе монтажа двухскатной крыши  производят укладку кровельного покрытия, выбор которого, как было сказано в начале статьи, зависит как от нескольких факторов, включая финансовую составляющую

Внешние работы по установке крыши заканчиваются подшивкой карнизов и обустройством фронтонов, если они не являются частью стен. После этого переходят к внутренним отделочным работам и утеплению крыши, если в этом есть необходимость. Подробно об утеплении кровли мы поговорим в следующих статьях.

Стоит отметить, что построить двухскатную крышу своими руками не так сложно, главное правильно произвести расчеты и пошагово следовать пунктам инструкции, чтобы не упустить важных моментов при монтаже.

Краткая видеоинструкция по устройству двухскатной крыши представлена на видео:

Другие варианты и схемы стропильной систему двухскатной крыши

Стропильная система двухскатной крыши – это основа, на которую укладывается кровельное покрытие. Существует несколько вариантов стропил, которые используются в различных конструкциях.

Система на внешних стенах

Это самый простой и распространенный вариант стропильной системы для двухскатной крыши. Стропила устанавливаются прямо на внешние стены здания. Этот вариант подходит для зданий с прочными стенами, которые могут выдержать вес крыши.

Система на внутренних стенах

В некоторых случаях стропила устанавливаются не на внешние, а на внутренние стены здания. Этот вариант подходит для зданий с менее прочными внешними стенами или с большим расстоянием между ними.

Система с дополнительными опорами

Если здание большое или если крыша должна выдержать большую нагрузку (например, снег), могут быть использованы дополнительные опоры. Они устанавливаются внутри здания и помогают распределять нагрузку с крыши на стены и фундамент.

Система с подвесными стропилами

В некоторых случаях используются подвесные стропила, которые «висят» между двумя опорами и не опираются на стены здания. Этот вариант подходит для зданий с очень большим расстоянием между стенами.

Система с контрбрусами

Контрбруса — это элементы стропильной системы, которые устанавливаются перпендикулярно стропилам и помогают распределять нагрузку на крыше. Этот вариант часто используется в зданиях с большой крышей или с крышей, которая должна выдержать большую нагрузку.

Система с монтированными стропилами

Монтированные стропила – это стропила, которые собираются на земле, а затем поднимаются и устанавливаются на месте. Этот вариант может сэкономить время и труд, но требует больше места для сборки и подъема стропил.

Стропильная система двухскатной крыши играет важнейшую роль в обеспечении долговечности и безопасности здания. Соблюдение технических требований, правильное расчет и установка стропил, а также использование качественных материалов — вот ключевые факторы, которые определяют успешность всего проекта.

Ответственный подход к процессу и глубокое понимание всех аспектов работы позволят избежать многих ошибок и добиться желаемого результата. Помните, что любые экономии на этом этапе могут привести к серьезным последствиям в будущем.
