Как сделать четырехскатную крышу дома своими руками?
Возведение конструкции четырехскатной крыши своими руками, чертежи и фото, изложенные в Интернете, помогут в данном вопросе, является трудоемким, но выполнимым процессом, который требует правильных расчетов и определенной последовательности действий.

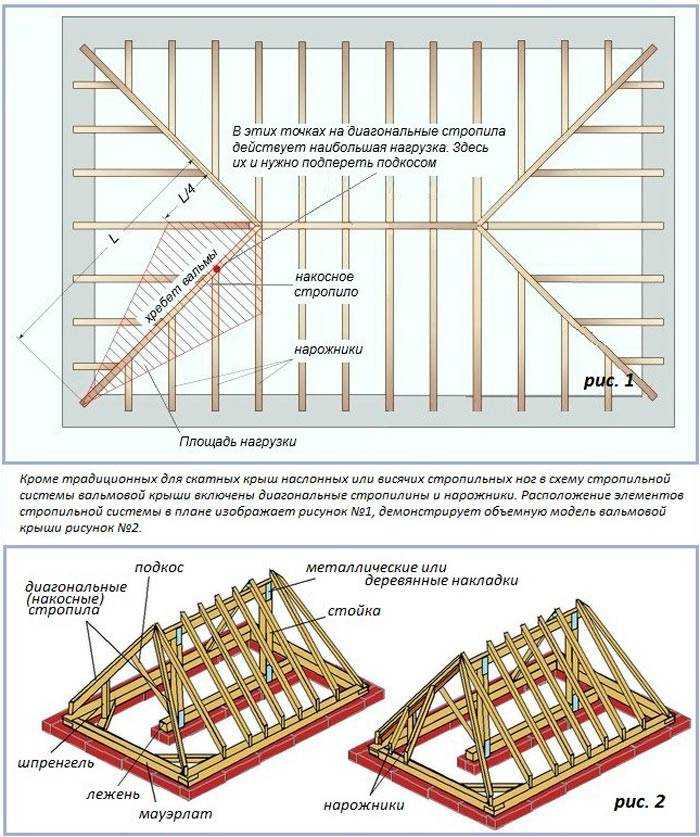

Схема стропильной системы четырехскатной вальмовой крыши
Стропильная система кровли является мощным и прочным каркасом, способным выдержать все нагрузки кровли, в том числе кровельного пирога и кровельного покрытия. Надежность и прочность кровли зависит от правильного и точного расчета нагрузки на стропильную систему.
Она должна выдерживать постоянные и временные воздействия. К постоянным относится вес крыши, вес всех элементов стропильного каркаса, масса кровельного пирога. К временным воздействиям можно отнести влияние окружающей среды, вес рабочих и техники при выполнении ремонтных работ на кровле.
Имея перед собой схему стропильной системы, можно приступать к возведению деревянного каркаса. Для начала необходимо установить основные элементы конструкции, на которые крепятся стропильные ноги.
Монтаж конструкции стропильной системы своими руками начинается с обустройства основания для будущего каркаса. Для этого устанавливается мауэрлат, который возводиться по периметру верхнего ряда несущих боковых стен. Далее следует установить лежень для коньковой опоры и смонтировать вертикальные стойки. Они должны располагаться строго под углом 90 град. Малейшие отклонения могут привести к деформации всей конструкции. Шаг стоек составляет не более 2 м. На стойки необходимо закрепить балку конька, сечение которой подбирается с учетом нагрузки центральной части стропильного каркаса.
Для того чтобы конструкция была прочной, необходимо проверять правильность угла размещения стропил на мауэрлате
Далее на основании чертежа стропильной системы следует приступить к установке стропильных ног в следующей последовательности:
- монтаж диагональных стропил, нижняя часть которых крепится к мауэрлату способом врубки;
- установка центральных стропил;
- монтаж угловых стропил, которые крепятся к диагональным брусьям;
- установка затяжки, которая используется для закрепления ног у конька;
- монтаж центральных стоек, которые одним концом крепятся к коньку, а другим – к затяжке (ригелю);
- установка подкосов, которые закрепляются на стропильной ноге и ригеле;
- монтаж шпренгеля, одна часть которого крепится к мауэрлату, а другая – к стропильной ноге.
Схема устройства стропильной системы четырехскатной вальмовой крыши
После этого выполняется монтаж обрешетки. Затем осуществляется укладка кровельного пирога. Он состоит из гидроизоляционного, теплоизоляционного и пароизоляционного слоя. Далее следуют работы по наружному покрытию кровли выбранным кровельным материалом с соблюдением особенностей его укладки.
Если нет возможности самостоятельно выполнить работы, можно воспользоваться услугами специалистов по выполнению монтажа стропильной системы, цена которого зависит от сложности конструкции, общей площади кровли, вида кровельного покрытия, высоты здания, конфигурации кровли и места расположения объекта. Цена за м2 монтажа стропильной системы стартует от 400 руб.
Классический вариант четырехскатной крыши является простой конструкцией, но все же требует знаний строительства и точных расчетов
Монтаж кровельного пирога
Кровельный пирог четырехскатной крыши состоит из нескольких слоев, уложенных в определенной последовательности. Он устанавливается на стропильный каркас, и состоит из таких слоев:
- пароизоляционного слоя в виде защитной пленки, препятствующего проникновению в подкровельную систему влаги из помещения;
- теплоизоляционного слоя в виде утеплителя, укладываемого в пространство между стропилами;
- гидроизоляционного слоя в виде специального материала, препятствующего попаданию влаги в помещение;
- обрешетки в виде досок, к которым монтируется кровельное покрытие.
Гибкая черепица в виде покрытия позволяет максимально экономно использовать кровельный материал, без существенных отходов
Обрешетка в виде деревянных брусьев сечением 50×50 мм поперечно крепится гвоздями к стропильным ногам сплошным слоем или с определенным шагом в зависимости от кровельного покрытия. Далее к обрешетке крепится пароизоляционная плетка внахлест при помощи степлера. Монтаж утеплителя осуществляется в межстропильное пространство. Далее крепится гидроизоляционный слой, технология монтажа которого схожа с пароизоляционным слоем.
Какие бывают кровельные материалы
Кровельная конструкция обычно состоит из досок или брусьев, изготовленных из древесины хвойных пород. Толщина и твердость материала может быть самой разной. Эти показатели отличаются в зависимости от вида скатных крыш, размера постройки и типа стропильной системы.
Во-первых, застройщик должен особое внимание уделить длине стропил и расстоянию между их ногами. Самое оптимальное расстояние – 120 – 180 сантиметров
Сечение бруса может быть 8х10, 9х10 сантиметров.
Стропила могут иметь длину 4 метра. В этом случае шаг должен составлять 100 – 180 сантиметров, а сечение – 8х16 или 9х18 сантиметров.
Самым оптимальным расстоянием для 6-метровых стропил будет 100-140 сантиметров. Сечение бруса должно составлять 8х20 или 10х20 сантиметров.
Стоит отметить, что устройство четырехскатной крыши отличается креплением обрешетки и стропил по всему периметру мауэрлата. В этом случае нужно учитывать размер бруса, который потребуется для двух дополнительных скатов, а также узлы стропильных конструкций.
Если крыша не очень большая, то нет необходимости использовать подкосы. Что касается стойки, то ее лучше сделать, в этом случае конструкция будет более прочной.
Установка стропил, детальный видеоролик:
Угол наклона играет важную роль в конструкции крыши. Обычно он зависит от типа местности, климатических особенностей региона, количества и типа осадков (прочитайте: «Какие бывают виды кровли: разнообразие вариантов «).
Существуют стандартные параметры, которые нужно придерживаться в любом случае при выборе уклона кровли:
Устройство стропиловки вальмовой кровли

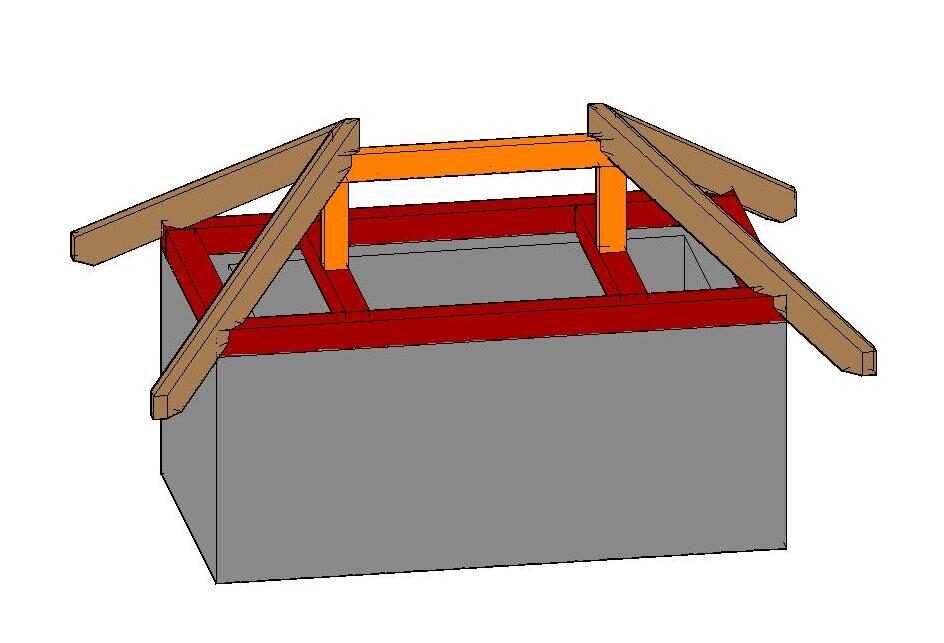

Устройство стропильной системы начинают с монтирования балок. В первую очередь осуществляют монтаж мауэрлата, затем поперечной балки.
Далее используя разметочную рейку (ее изготавливают из фанеры с нанесением размеров) и строительный уровень, проводят разметку зоны размещения конькового бруса.
Стойки опоры конька стропильной системы монтируют вертикально и фиксируют саморезами, для упрочнения стоек опоры используют укосины. Конек должен находиться точно по центру объекта.
Материал для конька и стропиловки применяют один и тот же, с параметрами 150х50 мм.
Далее осуществляют монтирование четырех накосных элементов с равной длинной, рабочему процессу уделяют особое внимание, так как именно на этой стадии происходит закладка всех плоскостей скатов конструкции, которые должны иметь идеальную ровность. Каждая из них должна присоединяться к коньковому брусу и выступать на 0,5 или 1 м за пределы стены дома
Каждая из них должна присоединяться к коньковому брусу и выступать на 0,5 или 1 м за пределы стены дома.
Таким образом, обустраивается карниз как на фото, впоследствии защищающий стены от атмосферных осадков.
Что касается сечения стропиловочного материала, его выбирают в зависимости от уклона кровли, с учетом нагрузок пространства между основными стенами и между стропилами.

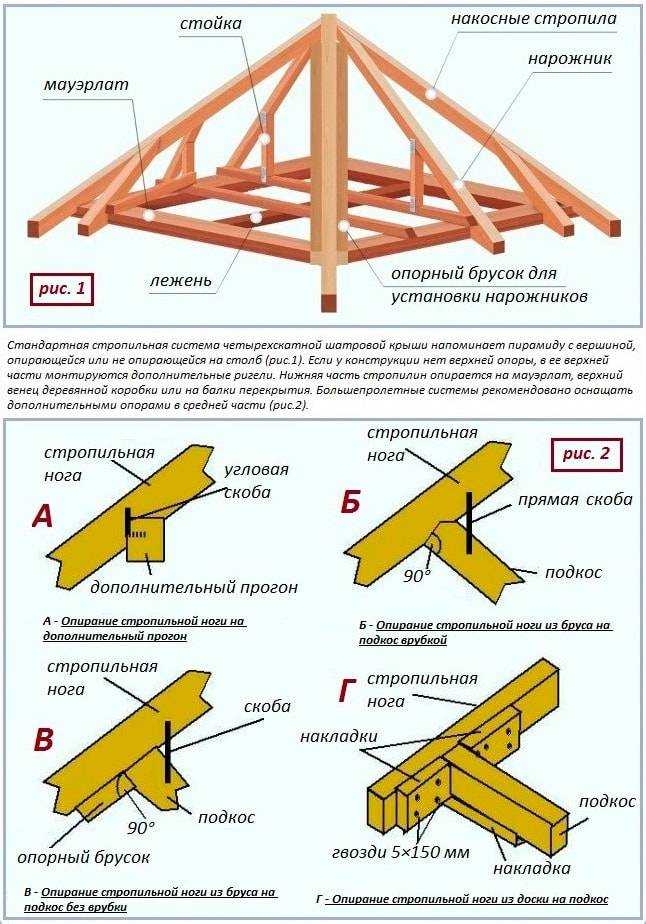

Основные части конструкции стропильной системы
Продумывая устройство стропильной системы крыши, необходимо знать, из каких деталей эта самая система состоит.
#1. Мауэрлат – это как бы фундамент всей системы. Он помогает равномерно распределить нагрузку на стены.
#2. Стропильная нога определяет угол наклона ската, а также общий вид кровли, жестко фиксируя отдельные элементы.
#3. Прогон – скрепляет ноги стропил. Коньковый прогон находится вверху, боковые прогоны – сбоку.
#4. Затяжка – не дает стропильным ногам разъезжаться, соединяя их внизу.
#5. Стойки и подкосы – дают ногам стропил дополнительную устойчивость. Они упираются в лежень (который лежит внизу параллельно коньку).
#6. Обрешетка — набивается перпендикулярно стропильным ногам и представляет собой обрезные бруски или доски. Она призвана передавать всю нагрузку от кровельного материала на стропильные ноги.
#7. Конек крыши — это место соединения двух скатов крыши. Вдоль конька набивается сплошная обрешетка для усиления данной части крыши.
#8. Кобылки — применяют для создания свеса в случае если длинна стропильных ног не достаточна.
#9. Свес крыши — это элемент предназначенный для защиты от попадания на стены избыточного количества осадков.

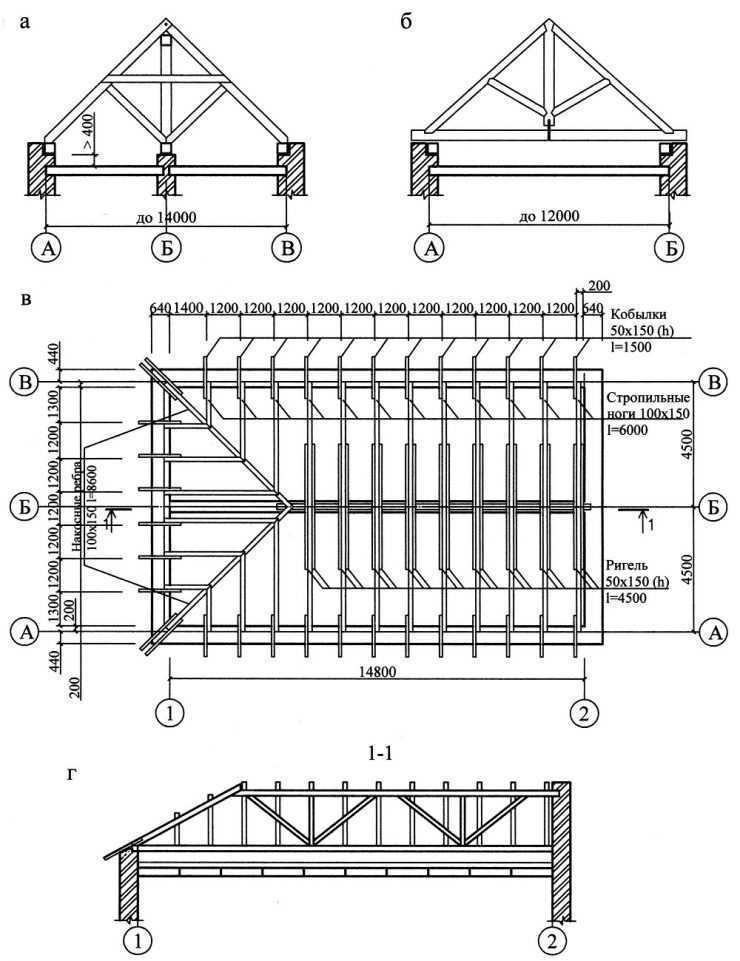

Теперь рассмотрим такой сложный узел как стропильная ферма. Она имеет плоскую форму, а входят в нее, кроме стропил, растяжки, стойки и раскосы. Их располагают так, что нагрузки на стены внутри дома не происходит. Лишь внешние его стены являются опорами, причем нагрузка идет вертикально. Расстояние между фермами определяется расчетами. Если пролет большой, то ферма состоит из нескольких деталей. У чердака нижний пояс фермы служит в качестве потолка.
Выше приведены примеры деревянных стропильных ферм, кроме этого в некоторых случаях применяют фермы сделанные из бетона и металла.
Обрешетка и утепление для вальмовой крыши
Каркас обрешетки стропильной системы вальмовой крыши выполняется соответственно инструкции по устройству выбранного кровельного материала.
Монтаж обрешетки может осуществляться с использованием деревянных брусьев или досок. Сечение брусьев должно составлять 50х50 мм, толщина досок равняться не менее чем 20 см.
Конструкции обрешетки могут быть сплошнми или с зазорами, шаг их расположения будет зависеть от типа и размеров кровельного изделия.
Видео:
При утеплении вальмовой крыши может применяться три метода:
- теплоизоляционный материал монтируют между брусками стропильной системы;
- утеплитель укладывают непосредственно на стропила;
- утеплительный слой помещают под стропилами.
На данный момент самой распространенной технологией является первый вариант. В качестве теплоизоляции может использоваться минеральная вата, жидкий пенопласт или пенополиуретан.
В зависимости от выбранного вида конструкции кровли подбирают гидроизоляционный материал, который монтируют на утеплительный слой или под ним на стропильные брусья.
Этап ІІ. Заготовка конструктивных элементов
Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы. А для этого сначала разберемся с тем, как правильно они называются.
Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это мауэрлат.
Это балка квадратного либо прямоугольного сечения, которую вы уложите на верхнюю часть стен по всему периметру дома. Она станет опорой для стропил, которые будут передавать на нее нагрузку, и именно эта доска распределит равномерно вес всей крыши на стены дома и фундамент. Идеальный вариант –использовать в качестве мауэрлата брус сечением 15 на 10 см.
Далее вы будете строить стропильные ноги– это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.
Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны. Сами затяжки вы будете фиксировать и соединять нижними концами, и для этого запасите доски параметром 50 на 150 метров.
А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в коньке. Для этого возьмите брус 150 на 100 мм.
Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень, которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.
Откосыстанут подпоркой для стропил, который препятствует их сдвигу. Такие вы должны установить их под углом к стойке, для этого возьмите такой же материал, как на лежень.
Далее, важной деталью будет стойка– вертикальный элемент каркаса крыши. Она станет служить опорой для конька
Изготовьте ее из такого же материала, что и мауэрлат.
Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил. Вам нужно будет прибить ее к стропилам по внутреннему периметру кровли и таким способом подчеркнуть линию ската. Для этой цели подойдет доска 100 на 50 мм.
А вот для наружной стороны вам понадобится еще одна доска – кобылка, из такого же материала. Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.
А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель, который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:
И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это нарожники. Они представляют собой укороченные стропила, которые опираются на диагональной стропильную ногу. Их вы можете изготовить из доски 50 на 150 мм.
В жизни все эти элементы выглядят так:
Подумайте также об утеплителе, гидроизоляционной пленке и доборных кровельных элементах:
Материалы и крепеж
Монтаж 4-скатной кровли — трудоемкий процесс. Он требует удобной организации рабочего места и соблюдения техники безопасности. Все материалы должны находится в удобном доступе. Предварительно нужно провести обработку древесины от гниения и огня. Если пропитка была уже сделана, дерево имеет розоватый цвет.
Пиломатериалы
Для изготовления несущих элементов допускается применять пиломатериалы не ниже 2 сорта. Обрешетку можно сделать из обрезной доски 3 сорта, обязательно очищенной от обзола.
Крепеж
Стропильная система собирается и фиксируется врубками, а также дополнительным крепежом. Стыки усиливаются деревянными или металлическими накладками, зубчатыми пластинами, хомутами, уголками, скобами, резьбовыми креплениями.
Выбор крепежа зависит от материала стен:
В кирпичных и бетонных строениях отсутствуют большие усадочные деформации, поэтому используются жесткие соединения.
Новые деревянные здания подвержены сильной усадке, особенно в первые полгода. Для их компенсации применяются скользящие крепления. Они позволяют деталям крыши свободно перемещаться без критических напряжений.
Для соединения конструкций, испытывающих динамические нагрузки, гвозди предпочтительнее саморезов. Они хорошо работают на изгиб, а значит, стабильно удерживают элементы узла в нужном положении. Саморезы лучше сопротивляются выдергиванию, но боковая нагрузка может привести к их быстрому срезанию.
Рекомендуемая длина нагелей — 120 мм. Для временного крепления используются гвозди 90 мм.
Вальмовые конструкции крыш
Плоскостной план вальмовой крыши. C его помощью можно быстро рассчитать площадь кровли.
Прежде чем приступать к устройству вальмовой крыши, необходимо выполнить чертеж стропильной системы. Это облегчит производство монтажа и поможет выполнить расчет необходимого количества строительного материала. Для этого нужно определиться с будущим уклоном скатов крыши. Больше материалов необходимо для обустройства крыши с большим уклоном. Точный расчет будет гарантией долговечности службы вашей крыши, ее надежности и внешнего вида.
Устройство стропильной системы вальмовой крыши следует начать с мауэрлата, на который будут опираться стропила. Под мауэрлат необходимо оборудовать армирующий пояс из железобетона, он поможет усилить несущую способность стены.
Формула расчета вальмовой крыши. Угол наклона скатов трапецивидной формы является определяющим.
Поверх кирпичной стены устанавливается опалубка, в которую располагают арматурный каркас, после чего горизонтально заливают бетон. В процессе работы в каркас крепятся из оцинкованного металла шпильки 10 мм диаметром. Они должны выступать из мауэрлата на 3 см. После застывания бетона верхнюю его часть обрабатывают горячим битумом и клеят рубероид. Это поможет сохранить древесину мауэрлата от гниения. Сверлят отверстия в брусе и насаживают его на выступающие шпильки, и затягивают гайки.
Для мауэрлата используется, как правило, деревянный брус, предварительно обработанный антисептиком, сечением 100*150 мм или 150*150 мм. Параллельно будущему коньку на мауэрлат укладывают центральную балку. Позже на эту балку будут устанавливаться стойки, которые будут поддерживать конек.
Составляющие конструкции каркаса
Стропильная система четырехскатной крыши – это каркас, который состоит из различных стропил вальмовой крыши: рядовых, накосных, диагональных, нарожников, затяжек, подкосов. Для усиления накосных стропил иногда используется такой конструктивный элемент, как шпренгель.
Шпренгель представляет собой балку из бруса, прокинутую на угол по пересекающимся стенам наружи. Для того чтобы балка не прогибалась, устанавливают два подкоса в шпренгельную конструкцию. Такую опору называют шпренгельная ферма.
Схема разметки крыши вальмового типа.
Все стропила изготавливаются из хвойных пород древесины, они должны быть высушены до 20% влажности. Методом спаривания двух досок удлиняют стропильные ноги, что придает дополнительную прочность. Антисептическим средством обязательно должны обрабатываться все элементы стропильной системы из дерева. Устройство стропильной системы начинают с установки вертикальных стоек, которые поддерживают прогон (коньковый брус). Стойки крепятся к центральной балке. После выполняют монтаж диагональных стропил.
Стропилом можно быть обрезная доска сечением 50*150 мм. Главным элементом стропильной системы является накосная нога или диагональное стропило, которое несут основную нагрузку. Диагональные стропила должны быть одинаковой длины. Свесы кровли делаются в пределах 60 см, но могут доходить до метра в местах больших ветровых нагрузок.
Сложнее всего состыковать правильно диагональные стропила, коньковый брус и центральное стропило с торцевой части дома. В первую очередь устанавливаются накосные стропила, потом рядовые с расстоянием в пределах 60 см. К коньковому брусу и мауэрлату рядовые стропила крепят способом врубки, дополнительно фиксируют постановкой верхних ригелей и стяжек; к диагональным стропилам крепятся с каждой стороны, которые скрепляют накосные стропила с мауэрлатом.
Монтаж рядовых нарожников и стропил выполняется под углом 90 градусов к коньку параллельно друг другу. Шпренгель – брус, который укладывают на две стены, сходящиеся углом. На брус устанавливают вертикальную стойку.
