Звукоизоляция межэтажного перекрытия по деревянным балкам

Материалы для звукоизоляции перекрытий из дерева

Шумоизоляция дома может проводиться при использовании разных технологий

Поэтому важно ознакомиться с основными способами, чтобы можно было намного проще и быстрее выполнить все поставленные работы. Каждый вариант имеет свои положительные и негативные стороны, но все же потребители, учитывая мнение экспертов, смогли составлять перечень наиболее подходящих:

1. Волокнистые звукопоглощающие. Это наиболее эффективный способ защитить помещение от нарушений звукового фона. В этой категории присутствуют рулонные и листовые изделия, а именно эковата, базальтовые и минеральные плиты. Панели устанавливаются по всей площади перегородки между полом верхнего этажа и потолком верхнего. В дополнение плиты могут комбинироваться с другими вариантами изделий.
2. Войлок. Изделие идеально зарекомендовало себя при установке поверх лаг, а также в стыках, где присутствует недостаточная плотность, поэтому требуется дополнительная защита.
3. Полистирольная, пробковая и резинопробковая подложка. Это рулонное изделие тонкой структуры, который укладывается на балки или под напольная поверхность верхнего этажа во избежание появления ударного шума на нижнем.
4. Песок. Если комбинировать песок с рулонными покрытиями, то можно добиться особой эффективности в рамках шумоизоляции. Дополнительно применяется полиэтиленовая подложка во избежание просачивания песка.
5. Керамзит. Это кусковое строительное сырье, которое по принципу монтажа идентичное с песком.
6. Черновой пол. Создается по технологии «плавающего» пола без крепления к лагам. Применяются для этого листы ДСП или ОСБ. Шумоизоляция обеспечивается за счет отсутствия жесткого скрепления с перегородками.

Нарушать требования звукоизоляции экономически невыгодно

Как подчеркнула Татьяна Волкова, Красноярский край — один из немногих регионов в стране, в которых дома сдаются с исследованиями звукоизоляции. При этом действующий в качестве национального стандарта СНиП «Защита от шума» предусматривает три категории домов по звукоизоляции: «А» — высококомфортные, «Б» — комфортные и «В» — предельно допустимые условия. Все красноярские новостройки относятся к самой низкой категории «В».

Хотя шумоизоляция, пусть даже на минимальном уровне, — достаточно затратное дело, в стройнадзоре отмечают, что застройщики подходят к нормативам ответственно, иначе им грозят очень серьезные санкции. Так, на недавнем судебном деле в Красноярске суд рассматривал иск к строительной компании. Владелица квартиры заказала в лаборатории исследования звукоизоляции, по результатам которых лаборатория зафиксировала отклонение на 1 дБ от нормы. Свой дискомфорт женщина оценила в 2 млн рублей, затем увеличила сумму до 3 млн рублей и осталась без выплаты лишь по той причине, что дом был построен в 2007 году, когда национальные стандарты еще не вступили в силу.

Если хотя бы одна квартира выиграет судебное дело, доказав недостаточную шумоизоляцию новостройки, вслед за первым прецедентом последует масса новых исков. Таким образом, нарушать требования СНиП застройщикам экономически невыгодно: сейчас есть целый ряд организаций, которые специализируются на ошибках строителей и зарабатывают на них деньги. Тем не менее, по данным службы стройнадзора, количество обращений по высокой слышимости в новостройках с 2011 года существенно не изменилось.

Как еще можно добиться результата?

Один из способов решения проблемы звукоизоляции потолка – монтаж «плавающего» пола в квартире сверху. Если у вас хорошие отношения с соседями, то несложная технология обладает отличным шумопоглощающим эффектом.

Пол покрывается пенополиэтиленом в виде гранул, затем застилается технической пробкой. Полученная конструкция заливается раствором бетона, после высыхания производится монтаж напольного покрытия.

Можно в качестве напольной звукоизоляции использовать рулонную подложку с пенополиэтиленовой основой или использовать составы, основанные на полимерных волокнах.

Классификация

Чтобы классифицировать шумоизоляцию, можно разделить все методики борьбы с проникновением шума на две части.

Звукоизоляция – отражает звук от стены или перекрытия, что существенно препятствуют проникновению шума за конструкцию. Такие свойства имеют плотные материалы (бетон, кирпич, гипсокартон и другие отражающее, звук, материалы) Способность отражать звук определяется в первую очередь толщиной материала. В строительстве при проектировании учитывают индекс отражения строительного материала. В среднем он составляет от 52 до 60 дБ.

Принято считать подходящими для изоляции материалами те, что имеют коэффициент звукопоглощения больше 0,4.

Такое сырье делится на три вида: мягкий, твердый, полужесткий.

• Твердые материалы производят в основном из минеральной ваты. Для большего звукопоглощения в вату добавляют наполнители, такие как перлит, пемза, вермикулит. Эти материалы имеют коэффициент звукопоглощения в среднем 0,5. Плотность составляет около 300–400 кг/м3.
• Мягкие материалы производят на основе стекловолокна, минеральной ваты, ваты, войлока и так далее. Коэффициент таких материалов колеблется от 0,7 до 0,95. Удельная масса до 70 кг/м3.
• К полужестким материалам можно отнести стекловолокнистые плиты, минераловатные плиты, материалы с ячеистым строением (полиуретан, пенопласт и тому подобное). Такими материалами называются материалы с коэффициентом звукопоглощение от 0,5 до 0,75.

Возможные сложности и ошибки монтажа

Чтобы в процессе монтажа или по окончанию работ не возникло трудностей, необходимо знать определенные нюансы. Если их не соблюдать, придется переделывать работу:

1. Стыковые места и места крепления саморезов нужно замазать слоем штукатурки. Остальные работы проводятся только ее высыхания.

2. При демонтаже старых полов рекомендуется оставлять засыпку – это сэкономит время и деньги. В противном случае придется засыпать новую.
3. Не нужно использовать для звукоизоляции материалы, не относящиеся к ним.
4. Поверхность необходимо обшивать не только звукоотражающим слоем, но и звукопоглощающей прослойкой.
5. При монтаже обшивки не следует оставлять щели или дыры.

Какими материалами производится?

При проведении работ по шумо- и звукоизоляции деревянных перекрытий, можно использовать различные материалы:

1. Волокнистые звукопоглощающие. Продаются в рулонах и листах. Укладываются между плоскостями. К таким материалам относят:

   • стекловата — представляет собой стекловолокнистый материал высокой прочности, вибростойкости и упругости;
2. минеральная вата — изготавливается из расправленных горных пород, отличается пожаробезопасностью, химической пассивностью, высоким уровнем звукопоглощения, тяжелее, чем стекловата;
3. стеклохолст — подходит для шумоизоляции структурных шумов.
4. Войлок. Применяется в местах стыков, где возможны проникновения шумов. Укладывается на лаги.
5. Песок. Комбинируется с полиэтиленовой подложкой, в нижней части звукоизоляции.
6. Керамзит. Используется аналогично песку, но в использовании удобнее.
7. Многослойная панель. Представляют собой звукоизоляционные системы, изготавливаемые из сэндвич-панелей и гипсокартона. Для звукоизоляции перекрытий используется редко из-за высокой стоимости и сложности монтажа.
8. Черновой пол. Применяется для шумоизоляции межэтажных перекрытий. Монтируется по принципу «плавающего пола» листами ДСП.
9. Подложки. Материал, укладывающийся по балкам или на напольное покрытие. Бывает нескольких видов:
   • пробко-резиновая — изготавливается из комбинации синтетической резины и гранулированной пробки, снижает ударные шумы, укладывается под жесткие и эластичные напольные покрытия, сновной недостаток – необходимость обустройства дополнительной влагоизоляции;
10. битумно-пробковая подложка — основа материала – крафт-бумага, пропитанная битумом, посыпанная пробковой крошкой, дополнительная влагоизоляция не требуется, не может использоваться в помещениях с повышенной влажностью.
11. Композиционный материал. Состоит из двух слоев полиэтиленовой пленки и слоя пенополистирольных гранул.
12. Прессованный лист из натуральной пробковой крошки. Хорошо защищает от ударных шумов. Отличается длительным сроком эксплуатации.
13. Виброакустический герметик. Обеспечивает виброизоляцию. Чаще используется для заполнения швов. Не имеет запаха после высыхания.

Существуют и иные звукоизолирующие материалы, различные по стоимости, выше представлены самые популярные из них.

Технологические особенности

Последовательность работ зависит от характеристики используемого звукоизоляционного материала. Отличие заключается в порядке укладки звукоизолятора.

Укладываем плиты

Чтобы в доме с деревянными перекрытиями было тихо, монтажные работы выполняют в следующей последовательности:

• Демонтаж старого пола, если таковой уложен.
• На доски, используемые при устройстве потолка нижнего этажа, укладывает паропроницаемый материал.
• Между балками закладывается выбранный шумоизоляционный материал. Его толщина достаточна для обеспечения достаточного уровня звукоизоляции. Укладка – без зазора. При наличии щелей качество работ низкое.
• Настилается слой гидроизоляционного материала.
• Производится укладка резино-пробковой подложки, предназначенной для гашения ударов. Чтобы исключить смещение подложки в процессе эксплуатации, приклеивают к основанию
• Настилают листы ДСП. Для достижения эффекта монтируется «плавающий» пол. Они используются как основание для декоративного покрытия.
• Укладывается подложка. Ее характеристики зависят от вида и параметров напольного покрытия. Хорошо себя зарекомендовала подложка из натуральной пробки, позволяющая повысить качество изоляции.
• Пространство между панелями и стенами заполняется войлоком либо другими материалом с похожими характеристиками.

Если толщина лагов не позволяет уложить шумоизолятор достаточной толщины, следует выбрать плиты подходящей. Затем к уже зафиксированным лагам прибить еще одни под углом 90 градусом. В образовавшееся пространство заложить недостающее количество звукоизоляционного материала.

Используем песок

До начала работ проверить прочностные характеристики перекрытий. Балки должны быть мощными и прочными. Для начала нашиваются рейки на потолке 1 этажа. Пространство заполняется доской или толстой фанерой, а затем обшивается пароизоляцией. После этого засыпается песок. Для проветривания между верхним слоем песка и черновым полом предусматривают зазор в 3 – 5 см. После этого набивают войлок на лаги и стелется толстая фанера. Ее затем можно использоваться как черновой пол для декоративного покрытия.

Таким образом, если шумоизоляция пола и перекрытий в деревянном доме, находящихся между первым и вторым этажом выполнена правильно, при эксплуатации строение не будет возникать проблем. Грамотно подобранные материалы и соблюдение технологических требований позволит добиться высоких результатов.

Шумоизоляция межэтажного перекрытия из дерева требует соблюдения ряда правил. В отличие от бетона и подобных материалов в монолитных перегородках, дерево обладает повышенной тепло- и звукопроводимостью.

В заключении

Если вы стали обладателем квартиры со свободной планировкой без внутренних стен или хотите «передвинуть» уже имеющиеся внутриквартирные перегородки, то не забудьте их шумоизолировать.

Вам хочется приватности, тишины, спокойствия, возможности плодотворно работать из дома и не переживать, что вашего малыша внезапно разбудят соседи или кто-то еще? Разработанные экспертами готовые комплексы снизят или полностью оградят от шума в доме.

Технологии шумоизоляции Сен-Гобен становятся более инновационными благодаря постоянным инвестициям в разработку материалов и решений. Они помогают создавать комфорт жизни, к которому стремится каждый человек. Следуйте рекомендациям, описанным в этой статье, делайте осознанный выбор комплектации, а наша онлайн система рассчитает необходимое количество продуктов под вашу площадь и сформирует состав комплекса. Станет тише, проверено!

*http://www.consultant.ru/law/podborki/dopustimyj_uroven_shuma_v_zhilyh_pomescheniyah/
КонсультантПлюс, 1992-2022

**параметр получен с помощью расчетов.

Возможные ошибки при шумоизоляции в новостройке

Многие желают сэкономить на ремонте и делают шумоизоляцию сами. И, к сожалению, нередко допускают ошибки. Вот самые распространенные из них. Зная об этих ошибках, вы сможете их избежать при выполнении всех работ.

• Не стоит использовать при фиксации звукоизолирующих материалов пластиковые «грибки». Пластик в этом случае — хороший проводник звука, и желаемого уровня шумоизоляции вы не получите.
• Не нужно приклеивать кварцевые панели или специальные мембраны прямо на стену. В этом случае отличные материалы просто не смогут проявить себя и не изолируют звуки в доме. Вы просто впустую потратите деньги на них.
• Некоторые вспененные материалы не изолируют звук — они сами начинают проводить его. Поэтому, выбирая материал, обязательно подробно изучите все его характеристики и убедитесь, что он подойдет для ваших целей.

Шумоизоляция потолка

Шумоизоляция в новостройке — обязательная мера, которой точно не стоит пренебрегать, если вы хотите жить в комфорте и уюте. И общаться с соседями только на позитивной волне. Поэтому не пренебрегайте ей и не экономьте: здесь экономия точно выйдет вам боком.

Звукоизоляция ограждающих конструкций в многоквартирном жилом доме

Проектируя многоквартирный жилой дом, архитекторы и конструкторы должны учитывать факторы воздействия шума на жилые помещения от лифтовой шахты, мусоропровода, санузлов соседней квартиры. Современные дома имеют более высокую защиту от шума, чего не скажешь о «старых панельках», где звукоизоляция практически отсутствует. Исправить ситуацию можно с помощью современных материалов для шумоизоляции стен, потолков и полов от проникновения докучающего шума и различного вида звуков.

Любые строительные конструкции обладают шумоизоляционными свойствами. Жесткие материалы (кирпич, бетон и др.) отражают звуки, чем толще стены, тем меньше вы будете слышать своих соседей. Звукоизоляционные материалы – мягкие материалы, гасят звуки. Поэтому при сочетании двух материалов можно добиться наилучшего результата. В современном строительстве часто применяют многослойные конструкции для эффективной звукоизоляции помещений. Улучшить качество жизни в панельных домах можно, применив дополнительную звукоизоляцию.

В качестве звукоизоляции чаще всего применяют плиты или маты из минеральной ваты.

Звукоизоляция пола

Если вам мешают соседи сверху постоянным топотом и передвижением мебели, то исправить положение поможет звукоизоляция перекрытия со стороны соседей. Если это не возможно, то придется выполнить звукоизоляцию вашего потолка, при этом высота помещения значительно уменьшится. В новостройках на стадии ремонта проще договориться с соседями сверху, оплатив полностью или частично затраты на устройство «плавающего пола».

Сделайте это непременно и в своей квартире, чтобы избавить соседей снизу от ударного шума. Причинив некоторые неудобства соседям во время ремонта, вы избежите конфликтов в дальнейшем.

Для устройства «плавающего пола» подойдут базальтовые плиты толщиной 20 мм. Звукоизоляционный материал укладывается на плиты перекрытия, затем выполняется стяжка из бетона толщиной 50-80 мм. По периметру стен необходимо уложить упругую шумопоглощающую ленту, чтобы избежать жесткой связи стяжки со стенами, а значит и образования «акустических мостиков».

Новые технологии

Новые конструкции каркасных зданий заставили еще больше задуматься над изобретением эффективных изоляционных материалов, шумоизоляция перекрытий стала тоньше. Междуэтажное перекрытие – это очень важный элемент современного здания. Последние тенденции строительства привели к изобретениям в области конструкций легких малоэтажных зданий различного назначения, в том числе жилых. Новые технологии и материалы предусматривают разработку узлов зданий для всех конкретных случаев.

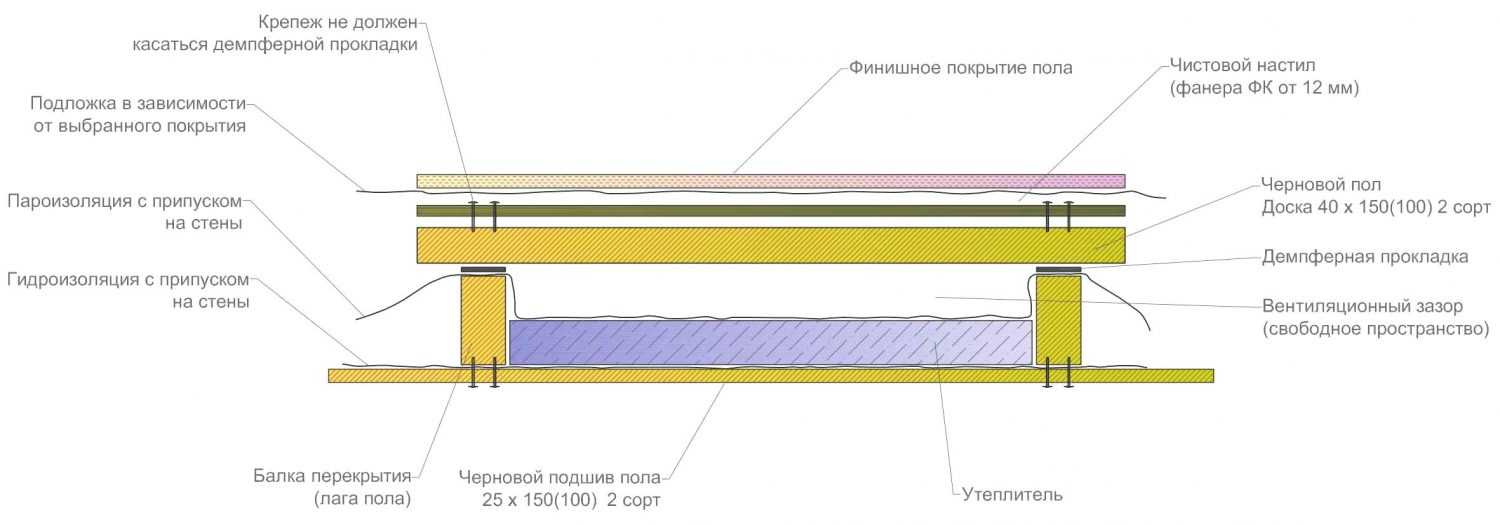

Схема утепления междуэтажных перекрытий по деревянным балкам.

В случае классического пола по грунту важную роль играет теплоизоляция из твердых плит. В данном случае можно использовать плиты из экструзионного пенополистирола, которые выдерживают нагрузки без потери свойств даже в автосалонах и промышленных цехах. Устройство защитной стяжки для этой изоляции не требуется. Особенно комфортные условия пребывания людей создаются при устройстве обогреваемых полов. Нагревательные элементы встраиваются в этом случае в цементную стяжку над твердой теплоизоляцией. Аналогично применяется пенополистирол и в случае междуэтажного перекрытия из железобетонных плит. В качестве пароизоляции применяется специальная полиэтиленовая пленка, которая прокладывается по железобетонным плитам.

Пенополистирол обладает прекрасными звукоизолирующими свойствами, он блокирует даже ударный шум. Типичной проблемой, когда выполняется звукоизоляция перекрытия по этой технологии, является отсутствие достаточной высоты помещения. Плохую звукоизоляцию невозможно исключить иногда даже при ремонте существующих жилых зданий. Для укладки изоляции не хватает подпольного пространства. Плиты должны нести дополнительную нагрузку от стяжки. Для индивидуального строительства коттеджей технология шумоизоляции плитами пенополистирола прекрасно подходит. Возможна “сухая технология” сборной стяжки, когда используются листы фанеры в два слоя, скрепленные клеевым или механическим способом. Далее по стяжке идет материал подложки и пол (например, ламинированный паркет).

Схема утепления междуэтажных перекрытий по железобетонным плитам.

Для новых домов можно использовать твердую звукоизоляцию из минеральной (каменной) ваты, которая особенно хорошо подходит для жилых помещений, так как такие перекрытия обладают паропроницаемостью и огнестойкостью. При горении такая изоляция не выделяет отравляющих веществ. Каменная вата обладает самой высокой степенью огнестойкости. Здания с такой изоляцией “дышат”. Однако это имеет значение, если применяются только “дышащие” отделочные материалы. В большинстве случаев люди мало задумываются о роли отделки (обоев и красок), которые они выбирают. Нередко дешевая отделка и дешевая пароизоляция полностью уничтожает преимущества дорогой, “дышащей” теплоизоляции.

В то же время качественные краски и дорогие натуральные обои делают не столь важными свойства синтетической изоляции

Важно, чтобы она правильно работала и не намокала от конденсата. Минеральная вата является очень легким материалом, она устойчива против горения и не меняет свойств даже в агрессивных средах. Минеральная вата хорошо выполняет звукоизолирующую роль

Если минеральная вата используется как шумоизоляция перекрытия между этажом и чердаком, то можно выбрать материал с меньшей плотностью (который используется только для ненагруженных перекрытий)

Минеральная вата хорошо выполняет звукоизолирующую роль. Если минеральная вата используется как шумоизоляция перекрытия между этажом и чердаком, то можно выбрать материал с меньшей плотностью (который используется только для ненагруженных перекрытий).

Топ-5 лучших статьи

Как рассчитать количество материалов для шумоизоляции квартиры

Итак, вы приняли решение сделать в квартире шумоизоляцию. Сколько это стоит? Зная площадь помещения, можно с высокой точностью рассчитать количество материалов, а затем и бюджет. Рассмотрим базовые принципы расчета на примере стандартной комнаты.

Подробнее…

Как звукоизолировать студию звукозаписи

Уровень децибелов в студиях звукозаписи порой зашкаливает. Репетиции, запись, сведение, озвучивание, дубляж – все это доставляет немалые неудобства соседям, если звук просачивается через стены, пол или потолок.

Подробнее…

Сколько стоит звукоизоляция спальни 12 м2/детской 15 м2/кабинета 8 м2?

Вечеринки, громкие разговоры и смех хороши до поры до времени. Рано или поздно хочется уединиться в тишине, в собственной комнате.

Подробнее…

Что такое бутиловая лента

Бутиловая лента – это современный герметизирующий материал, который широко используется в частном и коммерческом строительстве.

Подробнее…

Что нужно знать про индекс звукоизоляции, когда делаешь шумоизоляцию

В системы звукоизоляции включают звукоизолирующие и шумопоглощающие материалы, которые действуют по-разному. Определить эффективность звукозащитной конструкции помогают общепринятые показатели – индекс звукоизоляции и коэффициент шумопоглощения.

Подробнее…

Заключение

Из анализа рассмотренного нами материала можно сделать следующие выводы:

• Процесс утепления перекрытий по деревянным балкам снаружи и изнутри относится к достаточно сложным мероприятиям, реализация которых своими руками возможна лишь после соответствующей подготовки (после ознакомления с основными приёмами организации и проведения утеплительных работ).
• С особыми трудностями приходится сталкиваться при утеплении потолочных перекрытий со стороны жилых комнат, поскольку работать приходится на высоте. В процессе их проведения удобнее всего воспользоваться легкой переносной стремянкой, а также помощью одного или двух рабочих.
• При утеплении межэтажных перекрытий в доме со вторым этажом вы обеспечите строению не только отличную теплоизоляцию, но еще и заметно повысите его защищённость от посторонних шумов и громких звуков.

Заключение

Выполняя шумоизоляцию межэтажных перекрытий нужно подбирать огнеустойчивые материалы с рыхлой, пористой и волокнистой структурой. Песок позволяет погасить высокочастотные акустические звуки и низкочастотные ударные шумы.

На шумоизоляцию влияет трение древесины. Поэтому нужно делать зазоры между стенами, полом и потолком, а в местах соприкосновения деревянной балки со стеной укладывать прокладку из рубероида.

Наиболее эффективной шумоизоляции можно добиться, если поэтапно сочетать волокнистые материалы с настилами и утеплять обе части межэтажного деревянного перекрытия.

Потери тепла через перекрытие и крышу, согласно принятым нормам в строительстве, могут составлять 15%. На пути своего восхождения оно проходит сквозь зазоры и щели в потолке. Вместе с теплом вверх и вниз по щелям прогуливаются звуки и шумы. Если на уровне границы между этажами правильно провести весь цикл изоляционных мер, то можно выстроить надежную преграду теплу и звукам одновременно.

Добиться низкой слышимости в смежных по вертикали помещениях можно, даже если перекрытие выполнено из дерева. Для этой цели необходимо понимать природу шума. А современные материалы и строительные технологии помогут вам получить наилучший результат.

Деревянное перекрытие на балках

Несущие конструкции из дерева часто используются в качестве прокладки. Для идеальной изоляции звука это не очень хорошо. Ведь дерево само по себе является проводником звука. Тем более, если балки опираются на стены, которые принимают на себя и проводят шумы. Значительно снизить проходимость шумов по балкам между этажами можно. Для этого нужно изолировать балки от соприкосновения со стеной с помощью рубероида.

Если это кирпичная стена, то концы балок необходимо обмотать рубероидом. В места, где балки опираются на кирпичную стену положить рубероид, а поверх него – тонкую деревянную прокладку.

Этот же принцип относится к стенам из любого каменного, бетонного или композитного материала.

Подобный метод укладки балок применим и для домовых, мансардных и балконных стен из дерева. С той лишь разницей, что в случае с деревянной стеной достаточно простой обмотки балок рубероидом в местах соприкосновения со поверхностью. Рубероид или гидроизол отсекают беспрепятственное проникновение шумов и звуков по стене через балку. Если толщина перекрытия без учета отделки потолка и пола равна высоте балки, то эта мера существенно изменит конечные индексы Rw и Lmw в лучшую сторону.

Перекрытие на лагах

Второй вариант устройства деревянных межэтажных перекрытий – положить лаги по балкам. Затем на эти лаги будет укладываться пол. Черновой или основной. В данном случае, гораздо легче отсечь звуки, передающиеся по стенам. Для этого необходимо просто подготовить лаги такого размера, чтобы они не доходили до стены на 15 – 25 мм и уложить их поперек балок. Тогда стена не будет вплотную примыкать к полу.

Воздушные проемы между стеной и балками, а впоследствии и полом, будут заполнены звукоизоляционным материалом. Его мягкая структура будет гасить звуковые колебания стен и не пропустит их к полу. Плинтус нужно будет крепить к стене, а не к полу. Он также не будет проводником звука.

Ленточной полоски из войлока, пропитанного антисептиком, вполне достаточно, чтобы звук от стен задержался на балках.

Верхняя сторон бесшумных балок должна быть обязательно изолирована войлочной прокладкой, независимо от того, лежит пол на балках или же на лагах.

Работы по изоляции перекрытия от «ударного» звука нужно начинать с деревянных балок.

Часть звуковых волн способна проникать между этажами по стенам

Очень важно изолировать деревянные балки от стены. Тогда часть шума можно отсечь уже на этом этапе. Взаимная шумоизоляция верхнего и нижнего помещения по такой технологии будет гораздо эффективнее

Взаимная шумоизоляция верхнего и нижнего помещения по такой технологии будет гораздо эффективнее

Взаимная шумоизоляция верхнего и нижнего помещения по такой технологии будет гораздо эффективнее.

Деревянное перекрытие дома
