Метод укрепления фундамента при помощи буроинъекционных свай

Методы усиления грунтов

Поскольку усадка фундамента чаще всего вызвана недостаточной плотностью и несущими показателями грунта, то параллельно с работами по укреплению фундамента необходимо провести и комплекс мероприятий, направленных на усиление грунтов. В частности, можно воспользоваться следующими методами:

цементизация – нагнетание в грунт цементного раствора, которая осуществляется для усиления скальной почвы, гравелистых песков и супесей с крайне малым содержанием пылистых частиц;
силикатизация и смолизация – подача специальных химических составов в грунт, которые позволяют изменить его структуру, применяется для усиления мелкозернистой почвы: суглинка, плывунов, глины, и лессовидной почвы;
битумизация с инъектированием расплавленного битума или битумной эмульсии с коагулянтами, подходит для скальных грунтов и сухой песчаной почвы;
глубинное уплотнение с помощью установки буронабивных свай вертикально и под наклоном, используется для упрочнения насыпных грунтов, которые формируют с целью выравнивания и повышения уровня стройплощадок;
термоусиление (обжиг) в предварительно просверленных вертикально и под наклоном скважинах, используется для укрепления почвы с высоким содержанием глины.

Учитывая рассмотренное выше многообразие вариантов упрочнения фундамента и грунта, всегда можно остановиться на одном из них и просчитать оптимальное решение с учетом особенностей конкретного случая.

Усиление фундамента дома при капитальной реконструкции

В данном случае усиление фундамента производится железобетонными конструкциями или за счёт оборудования нового монолитного слоя. Необходимо отметить, что эти работы относятся к категории сложных, поскольку для их выполнения потребуется тяжёлая строительная техника и специальное оборудование. На основании ранее утверждённого проекта здания они очищаются от слоя почвы (допускается только частичное вскрытие — не более 12 погонных метров), что позволяет получить доступ к их основаниям. При использовании готовых фундаментных блоков необходимо выполнять их увязку к основной конструкции и проводить уплотнение образовавшихся в месте соединения пустот.

Выполняя усиление фундамента существующих домов с помощью оборудования монолитного бетонного основания, необходимо провести ряд подготовительных работ. Полость заливки бетона должна быть оборудована армокаркасом. Между ним и почвой устанавливается опалубка, предназначенная для ограничения ширины заливки. В случае поэтапного выполнения работ по укреплению фундамента предельно допустимые сроки заливки сопряжённых участков не должны превышать трёх дней.

Преимущества и недостатки метода инъектирования

Укрепление фундамента буроинъекционными сваями успешно применяется в нашей стране и за рубежом для спасения старинных зданий и памятников архитектуры. Фактически, этот метод был разработан для тех случаев, когда традиционные способы укрепления фундамента либо невозможно было применять, либо они не способны были спасти постройку от разрушения. Оценив преимущества использования буроинъекционных свай, строители начали использовать их широко. Итак, преимущества:

Этот метод позволяет усилить не только фундамент, но и другие конструктивные элементы: несущие стены, перекрытия, своды.
Нагрузки на грунты перераспределяются, фундамент становится крепким.
Этот метод применим для любых зданий.
Его можно использовать при плотной застройке. Расположенным в непосредственной близости зданиям работы не повредят.
Достигается дополнительная гидроизоляция, что позволяет обезопаситься от дальнейших разрушений.
Метод можно использовать на самых трудных почвах.

Усиление фундаментов буроинъекционными сваями имеет недостатки. Основные связаны с необходимостью использовать специальное оборудование и проводить тщательные расчеты работ. Вследствие этого, стоимость укрепления фундамента серьезно повышается. Но если учесть, что этот метод дает мощный результат и применяется там, где другие методы результата не дают, стоимость отходит на второй план и окупается с лихвой.

Устройство буронабивного фундамента

Этот тип основания применяется не только в промышленном, но и частном строительстве. Возведение фундамента на буронабивных сваях требует спецтехники, но это быстрее и дешевле, чем заливка популярного ленточного основания. Важная особенность буронабивного фундамента – возможность его самостоятельного устройства с применением ручных или мотобуров.

Перед началом работ необходимо приготовить инструмент и материалы:

рулетка, моток шнура, набор колышков и молоток для разметки;
бур для скважин – ручной, с электрическим приводом или на ДВС;
опалубка из рубероида, пластика, железобетона или асбестоцемента, чтобы их можно было оставить в скважине, для промышленного строительства понадобятся съемные обсадные трубы;
арматура для опор и ростверка;
инструмент для приготовления бетонного раствора, цемент, щебень, песок.

Необходимые расчеты

Чтобы правильно провести расчет количества буронабивных свай необходимо определить общую массу здания (вес стенок, плит перекрытий, коммуникаций, мебели и т.д.). Учитывая, что сваи изготавливаются из бетона М300, со стандартным армированием, несущую способность одной буронабивной сваи можно найти по таблице:

Диаметр сваи, мм	Площадь опоры, см²	Несущая способность, кг	Объем бетона, м³	Количество вертикальных прутков арматуры, шт	Расход арматуры, пог. м
150	177	1062	0,0354	3	7
200	314	1884	0,0628	4	9
250	491	2946	0,0982	4	10
300	707	4242	0,1414	6	14
400	1256	7536	0,2512	8	18

При помощи портативных буров можно подготовить скважины диаметром до 200 мм, поэтому они чаще всего применяются в частном строительстве.

Чтобы рассчитать заглубление опоры, необходимо узнать глубину промерзания грунта в местности и прибавить 20 сантиметров. Например, если промерзание достигает 1,3 м, то буронабивные сваи погружаются на глубину 1,5 м. На пучинистых, сыпучих, болотистых и подвижных грунтах потребуются дополнительные исследования, а при заглублении нужно будет добираться до пластов с твердой породой.

Для расчета количества свай потребуется массу здания поделить на несущую способность одной опоры, а полученный результат умножить на коэффициент погрешности 1,2. Он учитывает возможные неточности при определении массы ростверка, мебели, снеговой нагрузки.

Подготовка и разметка

Планировка фундамента начинается со схемы свайного поля, на которой указываются расстановка буронабивных опор. Для этого на углах участка, чтобы убедиться, что он прямоугольный, нужно замерить диагонали, они должны быть равными.

Первые четыре буронабивные сваи устанавливаются по углам, остальные должны быть равномерно распределены под несущими стенками. В местах, где будут делаться скважины, забиваются колышки.

Расстояние между буронабивными сваями с ростверком по технологии не должно превышать 2 м, но не менее 3 свайных диаметров, чтобы не нарушить структуру грунта.

Монтаж

После подготовительных этапов можно приступать к монтажу буронабивных свай своими руками. Ручным, механическим или электрическим буром проделываем скважины на заданную глубину, согласно разметке.

В скважины опускается заранее изготовленные арматурные каркасы, устанавливаются обсадные трубы. Они могут быть из металла, пластика, рубероида, асбеста, железобетона. В частном строительстве они служат несъемной опалубкой для будущих буронабивных свай. Главное условие – точная вертикальная установка по уровню.

Пространство между обсадными трубами и скважиной заполняется грунтом, которые периодически утрамбовывается. При этом требуется контролировать вертикальность трубы. Высоту свай проверяют гидравлическим или лазерным уровнем, чтобы обвязка была горизонтальной. Если трубы выше, их срезают, арматурный каркас остается как основа для связывания ростверка.

В подготовленную опалубку заливается бетонный раствор марки М300, который уплотняется ручной трамбовкой или вибратором. Залитые буронабивные сваи оставляются до полного схватывания цемента в течение 2-3 недель.

Заливка ростверка

Чтобы достигнуть максимальной прочности буронабивной фундамент соединяется ростверком – железобетонной лентой или рамкой. Он равномерно распределяет давления на все сваи. Устройство ростверка схоже с технологией строительства стандартного ленточного фундамента. Единственное отличие – его нижняя часть находится на весу, не упираясь и не заглубляясь в грунт. Основой ростверка служат оголовки свай, поднятые над землей на проектную высоту.

Ширина ростверка равняется толщине несущих стен, высота – для деревянных, пенобетонных стен равна ширине. Для каменных и кирпичных зданий – на 50% больше ширины. Ростверк заливается в несколько этапов:

Калькулятор расчета количества и стоимости материалов для буронабивных свай

Пояснения по пользованию калькулятором

Интерфейс программы довольно «дружественный», поэтому недопониманий, что же и где указывать, надо полагать, не предвидится.

Тем не менее, несколько замечаний-пояснений все же напрашиваются.

Как уже говорилось, калькулятор «заточен» под наиболее экономичный способ обустройств буронабивных свай. То есть без обсадной трубы, с применением гибкой несъемной опалубки из рубероида.

Пользователю предлагается указать следующие данные:

Диаметр сваи – по умолчанию указано 200 мм (0.2 м), но диапазон возможных значений – довольно широкий, и должен охватить все теоретически возможные в частном строительстве варианты.
Следующий пункт – высота сваи, от ее подошвы (уровень контакта с песчаной подсыпкой) до верхнего обреза бетонной заливки. Не путать нижнюю точку сваи с глубиной скважины – та может делаться глубже именно для песчаной подушки. Кроме того, в высоту сваи входит и возвышающийся над поверхностью грунта участок.
Далее, предлагается выбрать, планируется ли свая просто цилиндрическая, или же она будет оснащаться расширенной подошвой по технологии ТИСЭ.

Если выбран вариант с расширением, то следующим пунктом указывается диаметр этого полусферического расширения. Если же свая обычная цилиндрическая, то это поле можно просто проигнорировать, оставить как есть.

Про армирование буронабивных свай выше уже говорилось. В большинстве случаев при частном строительстве можно обойтись минимальным количеством прутов. Тем не менее, пользователю предлагается аж пять вариантов на выбор: от отсутствия армирования – и до четырёх прутьев, увязанных в пространственную конструкцию.

Если армирование предусматривается, то необходимо указать еще и длину выступающих сверху участков прутьев.

При определении общей длины вертикального армирования программа сама отнимет 200 мм — на обязательный отступ от подошвы сваи (об этом говорилось выше в тексте).

В программе учтена поправка на то, что при использовании нескольких прутов их увязка между собой будет производиться перемычками, вырезанными из той же арматуры – запас на это уже заложен.

Единственное, что не предусмотрено – это вязальная проволока. Но ее нужно не столь много, и «дырку в бюджете» она точно не пробьёт. Кроме того, судя по иллюстрациям, многие мастера предпочитают прихватывать детали армирующего каркаса сваркой.

Естественно, указывается общее количество — сколько таких свай нужно будет забетонировать.

* * * * *

Далее, целый блок окон посвящен ценам на используемые в такой технологии материалы. То есть необходимо будет предварительно выделить время на изучение предложений местных поставщиков стройматериалов, чтобы выбрать наиболее выгодные со всех точек зрения (стоимость, условия, скидки, доставка, разгрузка и т.п.)

Стоимость цемента (марки 400) запрашивается за стандартный 50-килограммовый мешок.
Песок и щебень оцениваются и отпускаются чаще всего в кубометрах – поэтому и в нашей программе взяты именно эти единицы.
Пластификатор С-3 – цена за литр. Его бывает нужно не так много – после проведения расчета можно будет выбрать оптимальный для себя объем расфасовки.
Арматура – оценивается в данном случае в погонных метрах. На сайте любой уважающей себя металлобазы есть таблицы перевода метража проката и в весовые единицы, в зависимости от типа и размеров изделия, так что разобраться и «конвертировать» при необходимости – несложно. Наша программа требует рубли за погонный метр.

* * * * *

Остается нажать клавишу расчета – и получить целый список рассчитанных параметров, от необходимого количества материалов на одну сваю – и до стоимости всего проекта.

В результатах все расписано очень подробно, так что особых пояснений, должно быть, не потребуется.

Да, при расчете общего количества и стоимости песка — суммируются объемы, затрачиваемые и на песчаную подушку, и на приготовление бетона.

После первичного расчета, как уже предлагалось, пользователь может подкорректировать стоимость материалов – она у поставщиков может варьироваться в зависимости от объема приобретаемой партии.

Если после проведения расчета указать в появившихся полях свое имя и электронный адрес, то подробный «протокол вычислений», с указанием всех исходных, промежуточных и итоговых величин, будет тут же выслан пользователю.

* * * * * * *

Про, собственно, технологию в этой публикации говорилось довольно кратко – цель все же ставилась другая. Но чтобы хоть немного восполнить этот пробел, чтобы у читателя не осталось недопонятых моментов – посмотрите предлагаемое видео.

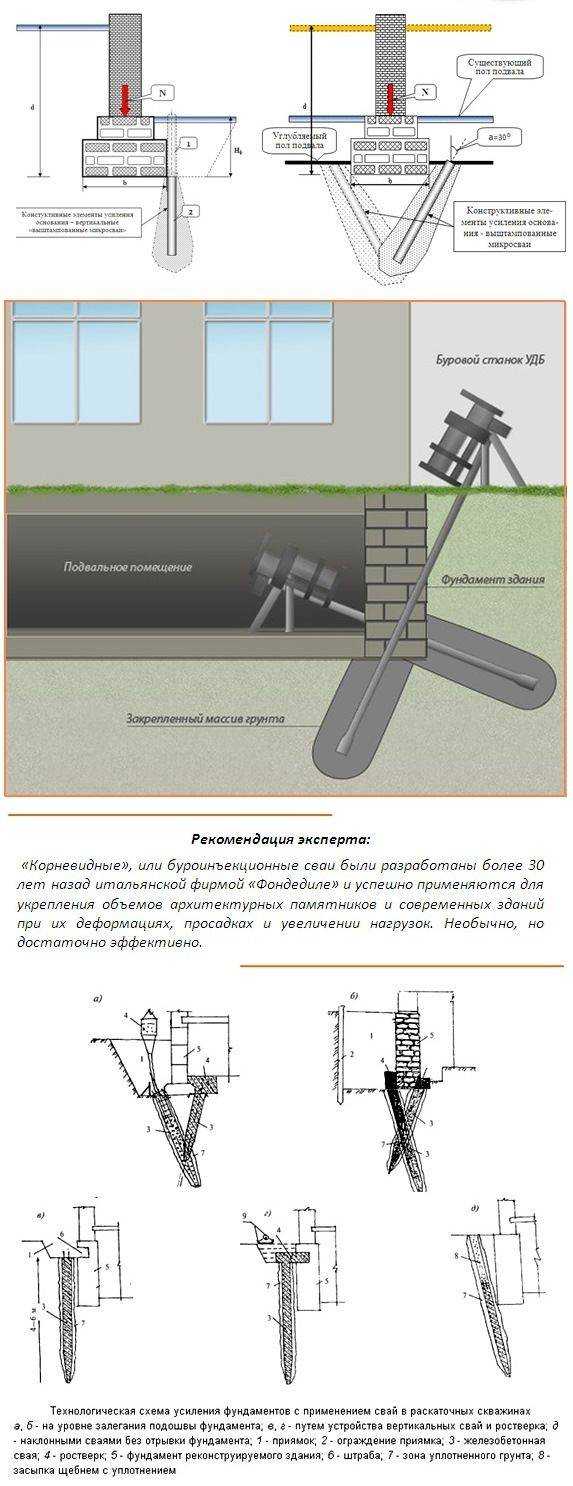

Укрепление фундамента буроинъекционными сваями: методика усиления

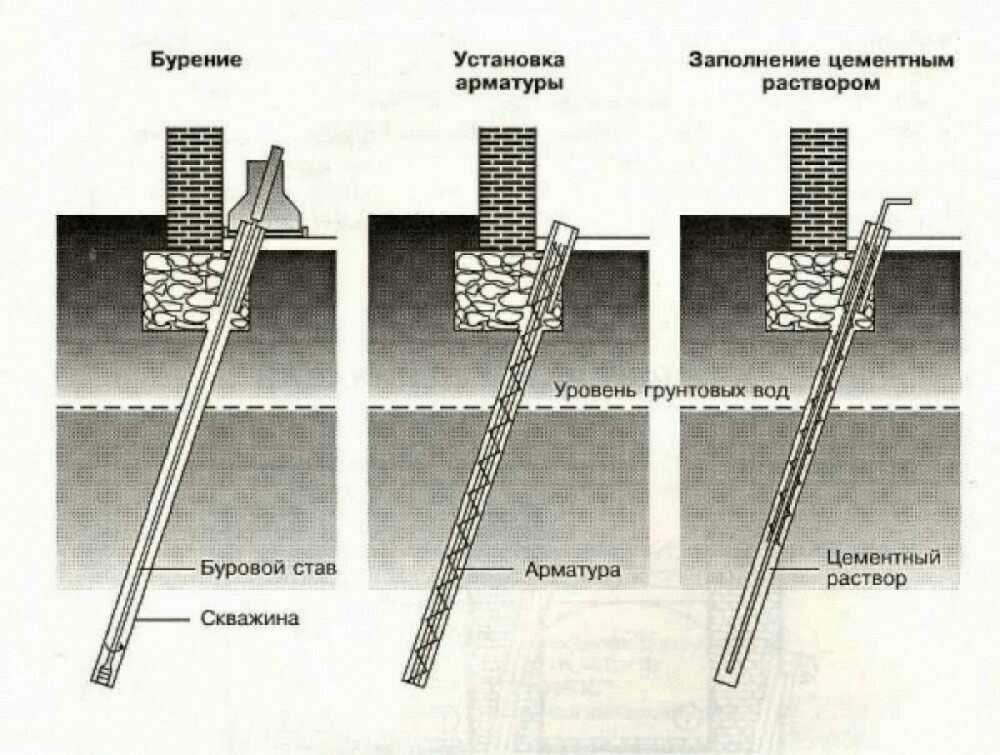

Суть методики укрепления фундаментов буроинъекционными сваями такова:

Через основание имеющегося фундамента бурятся скважины. Скважины заполняются специальным раствором, вследствие чего грунт уплотняется, а имеющиеся в нём пустоты также заполняются раствором.

Благодаря такому укреплению грунтовые воды прекращают разрушающе воздействовать на фундамент дома. Вокруг имеющегося фундамента появляется своеобразный защитный слой, который усиливает имеющееся основание строения.

В зависимости от особенностей старого фундамента, наличия грунтовых вод, геолого-инженерных показателей грунта, степени разрушения фундаменты состав раствора, заполняющего пустоты, может быть разным.

Данный метод позволяет сохранить и провести реконструкцию зданий, у которых обнаружено повреждение фундамента, а также защитить их от последующего разрушения. Укрепление фундамента буроинъекционными сваями можно назвать щадящим методом без сильных ударов и вибраций. Благодаря этим свойствам при помощи этого метода можно восстанавливать исторически значимые памятники истории и архитектуры, которые требуют особо бережного отношения.

Особенности укрепления фундаментов буроинъекционными сваями

Нередко встречаются ошибки, допущенные ещё на стадии закладывания фундамента, которые могут привести к большим неприятностям, если их вовремя не исправить. Одним из способов исправить подобные ошибки является усиление при помощи буроинъекционных свай.

Несмотря на то, что подобные работы можно выполнить и самостоятельно, гораздо рациональнее обратиться к специалистам. Специалисты компании «БОРА» работают с различными типами свай с 2004 года и во время проведения работ всегда соблюдают все необходимые строительные нормы, что гарантирует качество и надёжность результата. Говоря об укреплении фундаментов, нельзя не упомянуть главный критерий, которому должны соответствовать реконструированные строения: безопасность! Ведь от того, насколько качественно выполнено усиление основания дома, напрямую зависит безопасность людей, которые в нём живут.

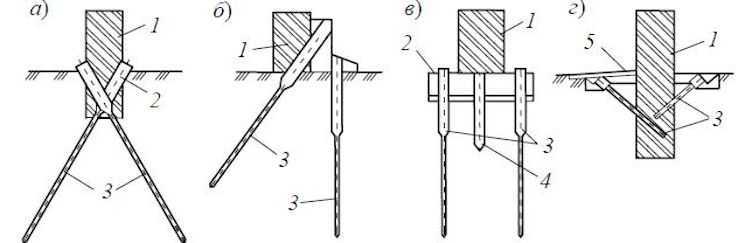

Укрепление ленточных фундаментов при помощи буроинъекционных свай

Данный метод хорошо показал себя не только для укрепления свайного фундамента (винтового), но и для ленточного. Технологии усиления имеют некоторые незначительные различия, однако общий принцип работ схож.

В первую очередь по периметру основания дома выбирается грунт и проводится обустройство пазух. Далее просверливают конусное отверстие на плитном участке фундамента. В это отверстие помещают свайный элемент. После того, как работы завершены, грунт засыпают обратно.

При всех плюсах данной технологии у неё есть и некоторые недостатки. К ним относят довольно высокую стоимость, ограниченность применения и небольшую долговечность относительно иных способов укрепить фундамент.

Заказ работ в «БОРА»

Во время проведения работ наши специалисты всегда учитывают особенности конкретного здания и окружающей среды. Благодаря обширному опыту в проведении свайных работ и индивидуальному подходу к каждому объекту мы гарантируем надёжность и долговечность выполненных проектов. Опытные бригады рабочих всегда выполняют заказ в срок, указанный в договоре.

Стоимость рассчитывается отдельно для каждого конкретного проекта с учётом места расположения объекта, особенностей грунта, состояния фундамента и т. д.

Компания «БОРА» выполняет широкий спектр буровых работ не только в Москве, но и во Владимирской, Смоленской, Рязанской, Тульской и Калужской областях.

Варианты усиления фундаментов из железобетона

Как известно, фундаменты из железобетона могут быть двух видов: монолитными или сборные. Первые представляют собой залитую бетоном опалубку с каркасом из арматуры, а вторые изготавливают из блоков железобетонных конструкций. С целью упрочнения железобетонных оснований применяют различные методы:

с помощью установки железобетонной обоймы;
железобетонной рубашкой;
за счет расширения площади опирания на грунт;
за счет увеличены глубины его заложения;
усиление основания дополнительной сваей;
посредством подведения опорных конструкций под подошву основания;
усилением опускным колодцем – конструкцией, собранной из железобетонных плит, которыми охватывается грунт вокруг стенок фундамента;
за счет переустройства самой конструкции фундамента.

Усиление фундаментов буроинъекционными сваями в Ростове

Компания ПроектДон имеет значительный опыт выполнения усиления фундаментов в Ростове -на-Дону и Ростовской области. Наши специалисты выбирают наиболее оптимальные методы усиления, исходя из особенностей здания, конструкции и фактического состояния фундамента, инженерно-геологических условий площадки расположения объекта. Технические решения, применяемые инженерами ПроектДон, отличаются надежностью и экономичностью.

Мы готовы выехать на площадку для осмотра объекта, провести обследование и выполнить усиление фундаментов буроинъекционными сваями в Ростове и области в кратчайшие сроки. Для получения консультаций обращайтесь в офис компании по телефону 8(961) 295 28 55.

Виды свай

Основное назначение свай — воспринимать на себя нагрузку от строения и передавать ее на грунт.

Они представляют из себя длинные стержни из различных материалов, которые устанавливаются в землю. Сваи классифицируются по следующим признакам:

Существуют деревянные, бетонные, железобетонные и металлические сваи.

Сваи бывают винтовые, забивные, буронабивные, вибро погружаемые, вдавливаемые.

По взаимодействию с грунтом

Сваи могут передавать нагрузку на скальный грунт напрямую – тогда их называют сваи-стойки, либо же с помощью силы трения распределять вес здания – это делают висячие сваи.

По способу устройства (способы погружения)

забивные — самый отработанный с точки зрения технологии и наиболее широко распространенный в России; сюда же можно отнести забивку свай с использованием метода лидерного бурения. Эти сваи погружаются в грунт с использованием специального оборудования – пневматических молотов. Сначала проводятся расчеты по глубине погружения стержня, силе удара и времени работы. После этого она устанавливается перпендикулярно поверхности грунта и погружается в землю посредством ударов по ней.
Буронабивные сваи изготовляемые на заводе или на самой площадке и погружаемые в грунт устанавливаются по схожему с набивными сваями принципу, однако разница в том, что скважина заполняется бетонным раствором одновременно с ее разработкой. После того, как выемка заполнена, туда помещается арматурный каркас. Главное преимущество этого типа свай – высокая скорость изготовления.
погружаемые методом ввинчивания отличаются типом наконечника (литые и сварные) и некоторыми конструктивными особенностями для применения на разных грунтах
буро-набивные (устраиваемые прямо в грунте в заранее пробуренной скважине) организуются при помощи бурения на нужном месте глубокой выемки, погружения в нее арматурного каркаса и последующего нагнетания бетона в получившуюся конструкцию. Чаще всего имеют цилиндрическую форму.
вибро погружаемые — использующие свойство грунта изменять свою структуру при вибрационном воздействии; устанавливается при помощи воздействия вибрации на почву и грунт. Под таким воздействием он изменяет свою структуру, и конструкция медленно погружается вниз. Требует специфического и недешевого оборудования
вдавливаемые — способ, разработан для погружения свай рядом с эксплуатируемыми строениями; при этом исключено вибрационное влияние на их фундаменты. Используются в местах, где вибрация почвы может нарушить целостность фундаментов других зданий. Технология установки этих стержней подразумевает их вдавливание в почву при помощи специального оборудования, при этом воздействие вибрации на землю нивелируется.
комбинированный способ

По материалам изготовления сваи делятся на:

железобетонные,
деревянные,
бетонные,
стальные,
комбинированные

Возможные конструкции свай (виды и типы)

квадратные,
трубчатые,
прямоугольные
многоугольные,
с уширением и без него,
цельные и составные,
призматические
конические,
сплошного сечения
пустотелые,
винтовые
сваи-колонны

Основные конструкции железобетонных свай:

Применение каждого типа сваи выбирается в соответствии с грунтами и проектной документацией.

Чаще всего они имеют прямоугольное и квадратное сечение. Кроме того, иногда внутри них есть полость в форме цилиндра. Их главное отличие в том, что монолитная свая цельная и имеет неизменимую длину.

Данный тип свай отличается возможностью собирать из нескольких небольших свай одну длинную. Они представляют из себя блочные железобетонные конструкции, которые соединяются между собой.

По характеру службы (передача нагрузки на основание)

сваи-стойки (передают нагрузку концами на твердый несжимаемый грунт),
висячие сваи (передающие нагрузку за счет трения грунта по боковой поверхности сваи)

Наша компания осуществляет погружение свай методом забивки, включая и способ с использованием лидерного бурения скважин под сваи.

Этот метод позволяет снизить не только уровень воздействия вибрации на соседние здания до безопасного, но и значительно облегчить процесс забивки, помимо этого лидерное бурение повышает точность погружения свай.

При проведении работ мы используем высокопроизводительную технику:

КГ-12МУзнать цену

УСАУзнать цену

БМ-811Узнать цену

sdfsdfsdf

Что необходимо учитывать, используя буроинъекционные сваи?

Метод прошел через многочисленные исследования. Опыт реконструкции фундаментов с использованием буроинъекционных свай наработан существенный. Исходя из него, специалисты рекомендуют обратить перед и во время работ на некоторые особенности. Эта информация позволит упростить работы и избежать серьезных ошибок.

На величину осадки и надежность конструкции угол наклона свай влияет не сильно

Особой необходимости в увеличении угла нет.
Очень важно надежно закрепить сваи в фундаменте. Старый фундамент, состоящий из бутовых или отдельных камней крайне важно усилить цементными инъекциями

Если прочность фундамента слишком мала или заделка сваи в основу осуществлена меньше, чем на 5 диаметров, придется сделать дополнительное укрепление.
Предварительными расчетами было установлено, что увеличение наклона существенно повышает в сваях внутренние усилия. Многое зависит от свойств грунта, на котором построено здание. Если исходные условия сложные, рекомендуется использовать вместе с вяжущим цементным раствором инертные материал. Отлично показал себя в этой роли песок.
Вместе с использованием арматурных каркасов специалисты рекомендуют обязательно внести в проект и выполнить равнопрочные стыки. В конструкцию можно включить металлические профиля, прочные трубы или специальное стекло. Особенно хорошо работает использование армирования в различных сечениях и применение специального стекла на очень слабых грунтах.
Длина свай зависит от расстояния до плотного слоя грунтов. Диаметр просчитывается в зависимости от условий, состояния фундамента и материалов, из которых он сделан.
Особый момент появляется в случае прохождения укрепляющей конструкции через грунтовые воды. Проходя через пласт воды, бетон не может нормально схватываться и сохранять свои функциональные характеристики. В этом случае можно устранить проблему использованием буронабивных свай. Просверлив отверстия в фундаменте, установите в них трубы, которые станут своеобразной опалубкой.

Для метода инъектирования цементный раствор можно заказать. Хотя опытные мастера рекомендуют мешать раствор самостоятельно. Это поможет сократить расходы на работы. Но не это главное. Мешая раствор, вы сможете убедиться, что щебень в нем мелкой фракции и контролировать необходимую густоту. Это поможет избежать образования пустот, которые сильно снижают надежность конструкции.

Упрочнение свайного фундамента

В случае возникновения потребности усилить конструкцию свайного фундамента применяют следующие методы:

усиление свай железобетонной обоймой, стенки которой должны быть толщиной не менее 10 см толщиной, а углубление в грунт — от 1 м;
усиление свай «бетонной рубашкой» за счет подачи под давлением бетона в предварительно сделанные по периметру сваи скважины;
усиление сваи дополнительной (забивной или буронабивной), вплотную с первой;
усиление ростверка торкретированием;
усиление ростверка подачей раствора в предварительно устроенные в нем шпуры;
усиление фундамента дополнительным бурением скважин.

Нередко усиление рассмотренных выше типов фундаментов проводится параллельно с упрочнением грунтов основания.

Как можно усилить ленточный фундамент

Упрочнение ленточных фундаментов можно провести одним из нескольких способов, среди которых:

упрочнение методом торкретирования: вдоль фундамента участками отрывается канава, затем поверхность тщательно вычищают и делают насечки глубиной от 1,5 см, далее заливается бетон с помощью бетонной пушки;
укрепление методом цементации, которое проводится при помощи особых установок: через каждые 0, 5-1 м по периметру (или только на обозначенном участке) бурят скважины в грунте и фундаменте, а затем специальными инъекторами под сильным напором подают бетонный раствор, заполняющий пустоты и дефекты в основании, а также частично пространство между фундаментом и грунтом;
усиление фундаментов за счет обойм из железобетона, при этом фундамент открывается участками, очищается, грунт основания уплотняется домкратами, монтируется каркас арматуры и заливается бетоном;

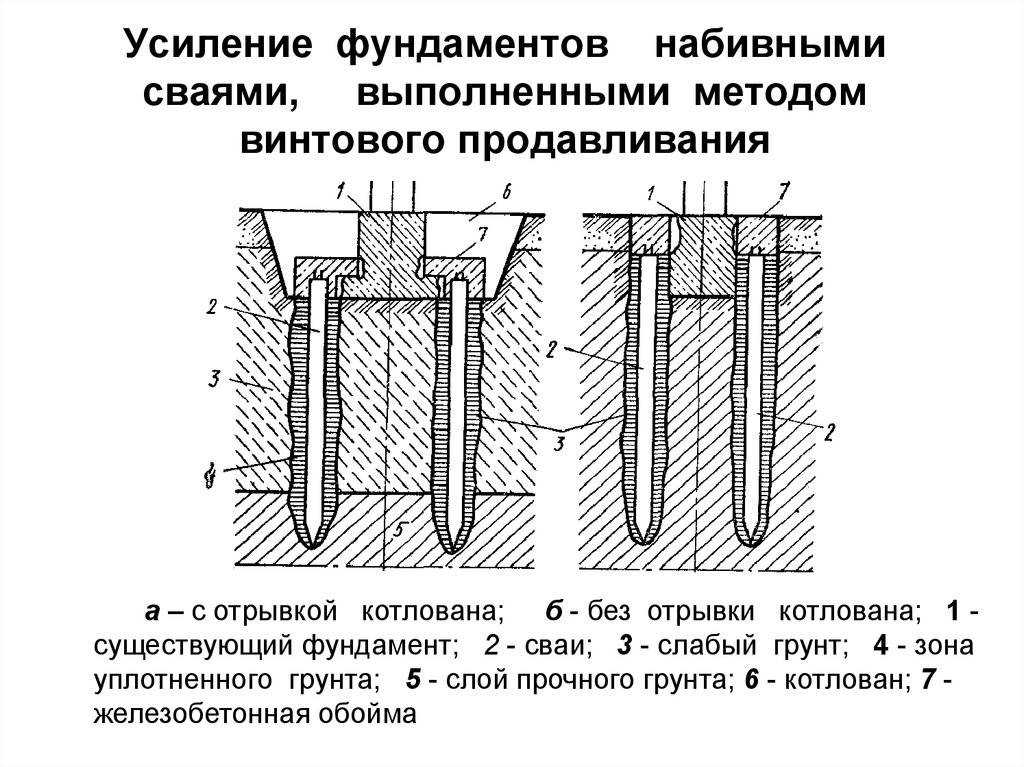

укрепление фундамента буронабивными сваями, при котором выполняют вертикальное бурение скважин через плиты-опоры плиты основания, закладывается и перевязывается арматура сваи с арматурой фундамента, заливается и уплотняется раствор;
укрепление фундамента сваями, для которого под основание фундамента домкратом вбиваются составные сваи из железобетона;
упрочнение фундаментов буроинъекционными сваями: фундамент просверливается в нескольких местах насквозь скважинами маленького диаметра под углом к вертикали и на проектную глубину. Устанавливается арматура, а затем под напором подается бетон.

Принцип инъецирования бетонных конструкций

Современные строительные технологии используют метод усиления фундамента при помощи инъекций бетонным раствором практически для любых строительных объектов, строящихся на любых грунтах и участках с рельефом любой сложности. Монтаж и усиление фундаментов инъецированием универсально в отношении и старых, и новых оснований из кирпича или бетона, также инъекции применяют и при разрушении фундаментов, произошедшем вследствие нарушения строительных технологий или ошибочных расчетов. Результаты просадки здания или сезонного смещения грунта под объектом также полностью устраняются созданием буроинъекционных свай. Такой метод еще называют цементацией фундаментов.

Цементация – это накачивание под давлением 0,2-1 МПа цементного раствора в пустоты конструкции подачей его в специальные инъекционные трубки. Пропорции цементирующего раствора – 1 : 1 – 1 : 2. Чаще всего цементация проводится комплексно – укрепляют и фундамент, и кирпичную (блочную) кладку стен.

Подготовительные работы по обустройству буроинъекционных свай и инъецированию довольно трудоемкие: необходимо вскрыть фундамент (вынуть грунт с наружной и, желательно, внутренней стороны), пробурить шурфы под монтаж свай, установить инъекторы и соединить их с инъекционным оборудованием. Скважины для установки инъекторов можно пробурить или пробить при помощи перфоратора, местоположение шпуров – в шахматном порядке, шаг – 0,8-1,2 м.

Инъецирование бетона

Дальше в скважинах закрепляются инъекционные трубки (это перфорированные железные трубы Ø 50 мм), и делается это обычным цементно-песчаным раствором. Бетон, подающийся в инъекторы для укрепления основания, может растекаться в теле фундамента и в грунте в радиусе 0,6-1,2 м. Степень расхода рабочей смеси для усиления фундамента зависит от объема разрушений в теле основания, а также от плотности стройматериалов и свойств грунта. На практике расход соблюдается в пределах 0,2-0,4 от объема ремонтируемого участка основания.
