Плита перекрытия пустотная: технические характеристики, вес

Содержание

Давайте начнем с того, что монолитная железобетонная плита перекрытия – это конструкция, которая лежит на четырех несущих стенах, т.е. опирается по своему контуру.

И не всегда плита перекрытия представляет собой правильный четырехугольник. Тем более, что сегодня проекты жилых домов отличаются вычурностью и многообразием сложных форм.

В этой статье мы научим вас рассчитывать нагрузку на 1 кв. метр плиты, а общую нагрузку вам нужно будет вычислять по математическим формулам. Если сложно – разбейте площадь плиты на отдельные геометрические фигуры, рассчитайте нагрузку каждой, затем просто суммируйте.

Из чего изготавливаются плиты

Бетонные перекрытия производят из цемента различных марок. Обычно из М300 или М400

Маркирование в строительном деле крайне важно. В названиях скрыт определённый шифр

Например, цемент, маркированный как М400, может удержать вес до 400 кг. / 1 куб. см. / сек. времени. Не перепутайте определения, сможет выдержать и выдержит длительно. Они разнятся, и у каждого свои нюансы.

Данные 400 кг./ куб. см./ сек., временное удержание указанного веса.

Цемент же М300 изготовлен на базе М400, но нагрузка, которую он может выдержать краткое время, ниже, чем у М400. Зато М300 очень эластичен, а значит, не сломается при малом прогибе.

Армирование делает бетон ещё крепче. Пустотелые плитки как правило армируют нержавейкой класса А3 или А4. Сталь этого типа не ржавеет, и выдерживает перепады температур от +20 до +70 градусов. Для нашей страны это, кстати, учитывая наши сезонные колебания температур.

В настоящее время применяют натяжное армирование при производстве плит. Это новый метод их изготовления, существует лишь года 4. Часть арматуры при данном методе укладывают в форму заранее.

Далее ставится армированная сетка, она передаст напряжение от уже натянутой сетки на всю поверхность будущей плиты. Затем в ёмкость для застывания наливают раствор бетонный.

На фронтонах, опирающихся на опорные стены, делают двойное армирование. Из-за этого концы не прогибаются под собственной массой и держат верхние несущие стены очень хорошо.

Рассмотрев этот вопрос, становится понятно, что по маркировке бетона о нём многое можно узнать. Читайте обозначения на пачке. К тому же теперь ясно, как делают бетонные плитки.

Различные виды нагрузок

Всякое перекрытие состоит из трех частей:

  • верхняя часть, куда входят напольное покрытие, стяжки и утепление, если сверху расположен жилой этаж;
  • нижняя часть, состоящая из отделки потолка и подвесных элементов, если снизу тоже жилое помещение;
  • конструкционная часть, которая все это держит в воздухе.

Плиты перекрытия весят очень много, поэтому их нужно устанавливать только с помощью крана.

Плита перекрытия является конструкционной частью. Верхняя и нижняя часть, то есть отделка пола и потолка создает нагрузку, которую называют постоянной статической. К этой нагрузке относятся все подвешенные к перекрытию элементы – подвесные потолки, люстры, боксерские груши, качели. Сюда же относится то, что встанет на перекрытии – перегородки, колонны, ванны и джакузи.

Есть еще так называемая динамическая нагрузка, то есть нагрузка от перемещающихся по перекрытию объектов. Это не только люди, но и их питомцы, ведь сегодня некоторые люди обзаводятся экзотическими домашними любимцами, например, хряками, рысями или даже оленями. Поэтому вопрос о динамической нагрузке важен как никогда.

Помимо этого, нагрузки бывают распределенные и точечные. Например, если к перекрытию подвесить боксерскую грушу в 200 кг, то это будет точечная нагрузка. А если смонтировать подвесной потолок, каркас которого через каждые 50 см крепится подвесами к перекрытию, то это уже распределенная нагрузка.

При расчете точечной и распределенной нагрузки встречаются и более сложные случаи. К примеру, при установке ванны емкостью 500 л нужно учитывать не только распределенную нагрузку, которую создаст вес наполненной ванны на всю площадь опоры (то есть площадь между ножками ванны), но и точечную нагрузку, которую создаст каждая ножка на перекрытие.

Пример расчета монолитной железобетонной бесконсольной плиты перекрытия на шарнирных опорах, на которую действует равномерно распределенная нагрузка.

Этап 7. Подбор сечения арматуры.

Расчетное сопротивление растяжению для арматуры класса А400 согласно Rs = 3600 кгс/см2 (355 МПа). Расчетное сопротивление сжатию для бетона класса В20 согласно Rb = 117кгс/см2 (11.5 МПа). Все остальные параметры и нагрузки для нашей плиты мы определили ранее. Сначала определим с помощью формулы (6.6) значение коэффициента аm:

am = 1800/(1·0.082·1170000) = 0.24038

Примечание: так как момент был у нас определен в кг·м и размеры поперечного сечения тоже удобно подставлять в метрах, то значение расчетного сопротивления также было приведено к кг/м2 для соблюдения размерности.

Данное значение меньше предельного для данного класса арматуры согласно таблице 1 (0.24038 < 0.39), это значит, что арматура в сжатой зоне по расчету не нужна. Тогда согласно формуле (6.8) требуемая площадь сечения арматуры:

As = 117·100·8(1 — √1 — 2·0.24038) / 3600 = 7.265 см2.

Примечание: в данном случае мы использовали размеры поперечного сечения в сантиметрах и значения расчетных сопротивлений в кг/см2 для упрощения вычисления.

Таким образом для армирования 1 погонного метра нашей плиты перекрытия можно использовать 5 стержней диаметром 14 мм с шагом 200 мм. Площадь сечения арматуры при этом составит 7.69 см2. Подбор арматуры удобно производить по таблице 2:

Таблица 2. Площади поперечных сечений и масса арматурных стержней.

Также для армирования плиты можно использовать 7 стержней диаметром 12 мм с шагом 140 мм или 10 стержней диаметром 10 мм с шагом 100 мм.

Проверяем прочность бетона, согласно формуле (6.5)

у = 3600·7.69 / (117·100) = 2.366 см

ξ = 2.366 / 8 = 0.29575, это меньше граничного 0.531, согласно формулам (6.1) и таблице 1, и меньше рекомендуемого 0.531/1.5 = 0.354, т.е. удовлетворяет требованиям.

117·100·2.366 (8 — 0.5·2.366) = 188709 кгсм > М = 180000 кгсм, согласно формуле (6.3)

3600·7.69 (8 — 0.5·2.366) = 188721 кгсм > М = 180000 кгсм, согласно формуле (6.4)

Таким образом все необходимые требования нами соблюдены.

Если мы увеличим класс бетона до В25, то арматуры при этом понадобится меньше, так как для В25 Rb = 148 кгс/см2 (14.5 МПа)

am = 1800/(1·0.082·1480000) = 0.19003

As = 148·100·8(1 — √(1 — 2·0.19) / 3600 = 6.99 см2.

Таким образом для армирования 1 погонного метра нашей плиты перекрытия нужно использовать все равно 5 стержней диаметром 14 мм с шагом 200 мм или продолжать подбор сечения. Впрочем, можно сильно не напрягаться, так как данная плита, рассматриваемая как шарнирно опертая балка, скорее всего не пройдет расчет по прогибу и потому лучше сразу приступать к расчетам по предельным деформациям второй группы, пример определения прогиба приводится отдельно. Здесь же скажу, что для того, чтобы плита удовлетворяла требованиям по максимально допустимому прогибу, высоту плиты придется увеличить до 13-14 см, а сечение арматуры до 4-5 стержней диаметром 16 мм.

Вот в принципе и все, как видим сам расчет достаточно прост и много времени не занимает, однако формулы при этом понятнее не становятся. Теоретически любую железобетонную конструкцию можно рассчитать, исходя из классических т.е. очень простых и наглядных формул. Пример такого расчета, как уже говорилось, приводится отдельно. Как обеспечить требуемый класс бетона при бетонировании — также отдельная тема.

Тем не менее, если вы все равно ничего не поняли, то можете посмотреть таблицы для предварительного расчета плит перекрытия, возможно что-то прояснится.

P.S. Я прекрасно понимаю, что человеку, впервые столкнувшемуся с расчетом строительных конструкций, разобраться в тонкостях и особенностях вышеизложенного материала бывает не просто, но тратить тысячи или даже десятки тысяч рублей на услуги проектной организации вы все равно не хотите. Что ж, я готов помочь. Больше подробностей смотрите в статье «Записаться на прием к доктору».

Преимущества и слабые стороны плит с полостями

Плиты перекрытия с полостями

Пустотелые плиты популярны благодаря комплексу достоинств:

  • небольшому весу. При равных размерах они обладают высокой прочностью и успешно конкурируют с цельными панелями, которые имеют большой вес, соответственно увеличивая воздействие на стены и фундамент строения;
  • уменьшенной цене. По сравнению с цельными аналогами, для изготовления пустотелых изделий требуется уменьшенное количество бетонного раствора, что позволяет обеспечить снижение сметной стоимости строительных работ;
  • способности поглощать шумы и теплоизолировать помещение. Это достигается за счет конструктивных особенностей, связанных с наличием в бетонном массиве продольных каналов;
  • повышенному качеству промышленно изготовленной продукции. Особенности конструкции, размеры и вес не позволяют кустарно изготавливать панели;
  • возможности ускоренного монтажа. Установка выполняется намного быстрее, чем сооружение цельной железобетонной конструкции;
  • многообразию габаритов. Это позволяет использовать стандартизированную продукцию для строительства сложных перекрытий.

К преимуществам изделий также относятся:

  • возможность использования внутреннего пространства для прокладки различных инженерных сетей;
  • повышенный запас прочности продукции, выпущенной на специализированных предприятиях;
  • стойкость к вибрационному воздействию, перепадам температур и повышенной влажности;
  • возможность использования в районах с повышенной до 9 баллов сейсмической активностью;
  • ровная поверхность, благодаря которой уменьшается трудоемкость отделочных мероприятий.

Пустотные плиты перекрытия

Имеются также и недостатки:

потребность в использовании грузоподъемного оборудования для выполнения работ по их установке. Это повышает общий объем затрат, а также требует наличия свободной площадки для установки подъемного крана;
необходимость выполнения прочностных расчетов

Важно правильно рассчитать значения статической и динамической нагрузки. Массивные бетонные покрытия не стоит устанавливать на стены старых зданий.

Для установки перекрытия необходимо сформировать армопояс по верхнему уровню стен.

Расчет нагрузки на плиту перекрытия

Расчетным путем несложно определить, какую нагрузку выдерживают плиты перекрытия. Для этого необходимо:

  • начертить пространственную схему здания;
  • рассчитать вес, действующий на несущую основу;
  • вычислить нагрузки, разделив общее усилие на количество плит.

Рассмотрим методику расчета на примере панели с обозначением ПК 60.15-8, которая весит 2,85 т:

  1. Рассчитаем несущую площадь – 6х15=9 м2.
  2. Вычислим нагрузку на единицу площади – 2,85:9=0,316 т.
  3. Отнимем от нормативного значения собственный вес 0,8-0,316=0,484 т.
  4. Вычислим вес мебели, стяжки, полов и перегородок на единицу площади – 0,3 т.
  5. Сопоставимый результат с расчетным значением 0,484-0,3=0,184 т.

Многопустотная плита перекрытия ПК 60.15-8

Полученная разница, равная 184 кг, подтверждает наличие запаса прочности.

Плита перекрытия – нагрузка на м2

Методика расчета позволяет определить нагрузочную способность изделия.

Рассмотрим алгоритм вычисления на примере панели ПК 23.15-8 весом 1,18 т:

  1. Рассчитаем площадь, умножив длину на ширину – 2,3х1,5=3,45 м2.
  2. Определим максимальную загрузочную способность – 3,45х0,8=2,76т.
  3. Отнимем массу изделия – 2,76-1,18=1,58 т.
  4. Рассчитаем вес покрытия и стяжки, который составит, например, 0,2 т на 1 м2.
  5. Вычислим нагрузку на поверхность от веса пола – 3,45х0,2=0,69 т.
  6. Определим запас прочности – 1,58-0,69=0,89 т.

Устройство монолитных перекрытий

Устройство монолитных перекрытий произвести просто, но и в тоже время требует ряд знаний и умений, необходимые для устройства монолитного перекрытия в доме. Как правило в бригаде монолитчиков имеется разделение на этапы монтажа монолитного перекрытия. Это арматурщики, опалубщики и бетонщики. Каждый этап требует знаний и умений для устройства монолитного перекрытия в доме. Рассмотрим в подробности различные этапы:

Установка опалубки монолитного перекрытия

Установка опалубки монолитного перекрытия несложный этап. Он не требует отдельных конструкторских расчетов перекрытия, но требует точности в установке. От точности установки опалубки для монолитного перекрытия будет зависить отсутствие горизонтального отклонения бетонного перекрытия в соответствии с СНиП 52-01-2003. При установки опалубки перекрытия применяются следующие инструменты

  • Оптический нивелир
  • Уровень различной длины
  • Рулетки
  • Молотки
  • Вязальные крючки
  • Электрическая пила

Установка телескопических стоек для монолитного перекрытия

Установка телескопических стоек производится в соответствии со схемой расстановки стоек и в соответствии с таблицей нагрузок. Телескопические стойки опалубки монолитного перекрытия применяются различной длины, в зависимости от высоты низа бетонного перекрытия при строительстве дома.

Телескопические стойки имеют длину от 1200 мм до 5500 мм.

Стандартная современная система опалубки для монолитных перекрытий позволяет увеличить шаг расстановки телескопических стоек от 1000 мм до 1750 мм.

Рассчитать нужное количесво телескопических стоек необходимых для монолитного перекрытия можно по следующей формуле обозначенной в таблице :

Унивилка

Унивилка для опалубки является связывающим звеном между телескопической стойкой и двутавровой балкой. Унивилка представляет из себя металлическуб площадку и стойки ограждения. Стойки ограждения зачастую выполнены из равнополочного уголка. Унивилка насаживается сверху телескопической стойки и равномерно распределяет нагрузку передаваемую от конструкции балок и фанеры.

Конструкция нижней площадки унивилки, размером 244 мм х 154 мм, позволяет расположить как одну так и две двутавровой балки шириной 80 мм и прочно зафиксировать балку предотратив ее смещение со стойки для монолитных работ во время монтажа и заливки бетона.

В случаее если во время эксплуатации опалубки произойдет поломка унивилки, ее легко отремонтировать в построечных условиях, путем приварки сломанных элементов

Какой вес допустим для плит перекрытия в квартире

Планируя красивый ремонт в квартире, если она не новая, правильно будет снять ветхую теплоизоляцию полов, да и само напольное покрытие лучше сменить. Далее нужно прикинуть вес всего этого добра.

Новые элементы пола лучше подбирать в приблизительно таком же весе. Потому как если подобрать в большем, вполне возможно, что старое перекрытие может не выдержать.

Устанавливая тяжёлые предметы в старых квартирах, будьте осторожны. Доверьте дело профессионалу, пусть посчитает,  какой вес выдерживает плита перекрытия в квартире. И помните, интеримарные нагрузки отличаются от статических.

Статические нагрузки постепенно ведут к провисанью плиток. А интеримарная нагрузка только проверяет антаблемент на прочность. Не стоит игнорировать их в надежде, что всё будет хорошо. Иначе ремонт поломанного перекрытия станет в копеечку.

Преимущества и слабые стороны плит с полостями

Плиты перекрытия с полостями

Пустотелые плиты популярны благодаря комплексу достоинств:

  • небольшому весу. При равных размерах они обладают высокой прочностью и успешно конкурируют с цельными панелями, которые имеют большой вес, соответственно увеличивая воздействие на стены и фундамент строения;
  • уменьшенной цене. По сравнению с цельными аналогами, для изготовления пустотелых изделий требуется уменьшенное количество бетонного раствора, что позволяет обеспечить снижение сметной стоимости строительных работ;
  • способности поглощать шумы и теплоизолировать помещение. Это достигается за счет конструктивных особенностей, связанных с наличием в бетонном массиве продольных каналов;
  • повышенному качеству промышленно изготовленной продукции. Особенности конструкции, размеры и вес не позволяют кустарно изготавливать панели;
  • возможности ускоренного монтажа. Установка выполняется намного быстрее, чем сооружение цельной железобетонной конструкции;
  • многообразию габаритов. Это позволяет использовать стандартизированную продукцию для строительства сложных перекрытий.

К преимуществам изделий также относятся:

  • возможность использования внутреннего пространства для прокладки различных инженерных сетей;
  • повышенный запас прочности продукции, выпущенной на специализированных предприятиях;
  • стойкость к вибрационному воздействию, перепадам температур и повышенной влажности;
  • возможность использования в районах с повышенной до 9 баллов сейсмической активностью;
  • ровная поверхность, благодаря которой уменьшается трудоемкость отделочных мероприятий.

Пустотные плиты перекрытия

Имеются также и недостатки:

потребность в использовании грузоподъемного оборудования для выполнения работ по их установке. Это повышает общий объем затрат, а также требует наличия свободной площадки для установки подъемного крана; необходимость выполнения прочностных расчетов

Важно правильно рассчитать значения статической и динамической нагрузки. Массивные бетонные покрытия не стоит устанавливать на стены старых зданий

Для установки перекрытия необходимо сформировать армопояс по верхнему уровню стен.

Расчет нагрузки на плиту перекрытия

Расчетным путем несложно определить, какую нагрузку выдерживают плиты перекрытия. Для этого необходимо:

  • начертить пространственную схему здания;
  • рассчитать вес, действующий на несущую основу;
  • вычислить нагрузки, разделив общее усилие на количество плит.

Рассмотрим методику расчета на примере панели с обозначением ПК 60.15-8, которая весит 2,85 т:

  1. Рассчитаем несущую площадь – 6х15=9 м2.
  2. Вычислим нагрузку на единицу площади – 2,85:9=0,316 т.
  3. Отнимем от нормативного значения собственный вес 0,8-0,316=0,484 т.
  4. Вычислим вес мебели, стяжки, полов и перегородок на единицу площади – 0,3 т.
  5. Сопоставимый результат с расчетным значением 0,484-0,3=0,184 т.

Многопустотная плита перекрытия ПК 60.15-8

Полученная разница, равная 184 кг, подтверждает наличие запаса прочности.

Плита перекрытия – нагрузка на м2

Методика расчета позволяет определить нагрузочную способность изделия.

Рассмотрим алгоритм вычисления на примере панели ПК 23.15-8 весом 1,18 т:

  1. Рассчитаем площадь, умножив длину на ширину – 2,3х1,5=3,45 м2.
  2. Определим максимальную загрузочную способность – 3,45х0,8=2,76т.
  3. Отнимем массу изделия – 2,76-1,18=1,58 т.
  4. Рассчитаем вес покрытия и стяжки, который составит, например, 0,2 т на 1 м2.
  5. Вычислим нагрузку на поверхность от веса пола – 3,45х0,2=0,69 т.
  6. Определим запас прочности – 1,58-0,69=0,89 т.

Разновидности пустотных плит перекрытия

Пустотные плиты наиболее широко применяют при обустройстве перекрытий при строительстве жилых домов, общественных и промышленных сооружений. Толщина таких панелей составляет 160, 220, 260 или 300 мм. По типу отверстий (пустот) изделия бывают:

  • с круглыми отверстиями;
  • с пустотами овальной формы;
  • с отверстиями грушевидной формы;
  • с формой и размерами пустот, которые регламентируются техусловиями и специальными стандартами.

Самые востребованные на современном строительном рынке – изделия с толщиной 220 мм и отверстиями цилиндрической формы, так как они рассчитаны на значительные нагрузки на каждую пустотную плиту перекрытия, а ГОСТ предусматривает их применение для обустройства перекрытий практически всех типов зданий. Различают три типа таких конструкционных изделий:

  • Плиты с цилиндрическими пустотами Ø=159 мм (маркируют символами 1ПК).
  • Изделия с круглыми отверстиями Ø=140 мм (2ПК), которые изготавливают только из тяжелых видов бетона.
  • Панели с пустотами Ø=127 мм (3ПК).

На заметку! Для малоэтажного индивидуального строительства допустимо применение панелей толщиной 16 см и отверстиями Ø=114 мм. Важный момент, который надо учитывать, выбирая изделие такого типа, уже на этапе проектирования сооружения – максимальная нагрузка, которую выдержит плита.

Виды ЖБ плит перекрытия

Сегодня производители выпускают разные виды плит, что позволяет подобрать оптимально подходящее по размерам и техническим параметрам изделия для перекрытия пролетов практических любых габаритов.

Классификация плит перекрытия:

  • Ребристые – представляют собой железобетонные изделия с тонкой основой и выступающими продольными и поперечными ребрами жесткости. За счет П-образного сечения они отличаются высокой сопротивляемостью изгибающим напряжениям и хорошей несущей способностью. Подобные ЖБИ чаще используются при строительстве промышленных объектов. В частном домостроении их применяют из-за ребристой нижней поверхности – она увеличивает финансовые затраты на отделку.

    Рисунок 1. Ребристые ЖБИ

  • Полнотелые – железобетонные изделия сплошного сечения. Несмотря на относительно небольшую толщину (120 и 160 мм), обладают внушительным весом. В связи с этим для перекрытия жилых домов их практически не применяют.

    Рисунок 2. Сплошные плиты перекрытия

  • Пустотные – данные железобетонные изделия бывают разных видов по технологии изготовления и толщине. Они являются наиболее востребованными среди частных застройщиков, поэтому рассмотрим их подробнее.

    Фото 3. Железобетонные изделия с технологическими пустотами

Многопустотные плиты представляют собой железобетонные изделия прямоугольной формы с продольными технологическими отверстиями, проходящими по всей их длине. Благодаря наличию пустот они обладают меньшим весом по сравнению с монолитными перекрытиями, более высокими звуко- и теплоизоляционными характеристиками.

Пустотные изделия производятся по нескольким разным технологиям:

  • Безопалубочная – применяется современный метод непрерывного формования. Получается длинная плита-полуфабрикат, которая после набора бетоном прочности режется на элементы требуемых размеров. Таким способом изготовляются ЖБИ серий ПБ, 3,1ПБ и 1,6ПБ.

    Фото 4. Плиты, изготовленные по безопалубочной технологии

  • Опалубочная – для изготовления используется металлическая опалубка стандартных размеров, в которую устанавливается армирующий каркас, пустотообразователи и впоследствии заливается бетон. Этот метод применяется для изготовления изделий марок ПК и ПНО.

    Фото 5. ЖБИ, изготовленные по опалубочному методу

Также многопустотные плиты перекрытия выпускаются разных видов по толщине:

  • Стандартные (220 мм) – изделия типа ПК и ПБ.
  • Облегченные (160 мм) – ЖБИ марок ПНО, 3,1ПБ и 1,6ПБ.

Маркировка железобетонных изделий

Нарезанные плиты перекрытия обладают такой же стойкостью к нагрузкам как и обычные.

Все , выходящие с заводов, маркированы. Эта маркировка, как уже было сказано выше, несет закодированную информацию. Плиты перекрытия обозначаются аббревиатурой ПК.

Следующее после аббревиатуры число приблизительно равно длине, выраженной в дециметрах. Следующее число указывает ширину, также приблизительную и в дециметрах. А вот последнее число означает, сколько килограммов может вынести 1 кв.дм плиты, включая и ее собственный вес.

К примеру, плита перекрытия ПК-12-10-8 имеет длину 1180 мм (или 1,18 м, т.е. приблизительно 12 дм) и ширину 990 мм (то есть 0,99 м или примерно 10 дм). А вот максимально допустимая нагрузка равна 8 кг на 1 кв.дм. Или 800 кг/кв.м.

Надо отметить, что нагрузка в 800 кг на 1 кв.м практически стандартная для всех плит. Хотя выпускаются плиты, способные выдержать нагрузку в 1000 кг на 1 кв.м и даже 1250 кг на 1 кв.м. Последнее число в маркировке у них будет 10 и 12,5.

Высота плиты – величина постоянная, и практически всегда – за исключением особых случаев – равна 22 см.

Различия между ПК и ПБ

Оба вида плит перекрытия сегодня пользуются большим спросом. Связано это с их высокой прочностью и надежностью. Если говорить про отличия между плитами ПК и ПБ, то явных различий здесь не наблюдается. Главной особенностью остается метод изготовления. Для плит ПБ характерен большой вес и высокая стоимость. По этим причина подобные изделия чаще всего задействуют при строительстве важных объектов. Для их изготовления применяется бетона классов В15 и стальная арматура.

Перекрытие так же можно организовать и из подручных средств, например из досок. А вот из каких можно узнать прочитав статью о том, что из себя представляет , а так же иные технические данные строительного материала.

На видео рассказывается, чем отличаются плиты перекрытия пб от пк:

Какова указано здесь.

Для плит ПК характерно наличие пустот, благодаря чему они активно задействуются при возведении жилых домов. По сравнению с предыдущими изделиями, такие плиты обладают малым весом, но по показателям прочности и надежности они не уступают. Ни пустоты, ни их расположение не снижают несущие свойства плиты. Кроме этого, наличие пустот позволяет повысить показатели звуко-и теплоизоляции.

О том какой , можно узнать прочитав данную статью.

Плиты перекрытия – это очень необходимый в области строительства материал. Благодаря ему стало возможным возводить серьезные объекты, на которых будет оказываться свое влияние серьезная нагрузка. По этой причине во время их изготовления плиты подвергаются тщательной проверке, чтобы показатели надежности и прочности соответствовали заявленным. Также изделия должны обладать необходимой жесткостью и не прогибаться. Иначе это приведет к деформации и последующему разлому.

Плиты перекрытия ПК и ПБ – железобетонные изделия, используемые в современном гражданском и промышленном строительстве в качестве несущих перекрытий при возведении межэтажных секций, а также иных связующий конструкций. Оба эти вида ЖБИ довольно схожи по своему предназначению, однако имеются у них и существенные различия.

Основная разница между этими видами железобетонных изделий отражена в их маркировке и заключается в технологии изготовления. Таким образом, ПК – это плита круглопустотная, а ПБ – плита безопалубочная. Рассмотрим оба способа подробнее:

Плиты ПК изготавливаются следующим образом: арматура помещается в металлоформу, осуществляется заливка бетоном. Затем металлоформа проходит процедуру непродолжительной вибрации на специальном оборудовании (вибростол) для равномерного заполнения металлоформы бетоном. Далее металлоформа с бетоном помещается в пропарочную камеру, где подвергается обработки паром при соблюдении температурного режима в течение 6-8 часов. После этого, готовое изделие извлекается из металлоформы.
Формовка Плит ПБ изделий происходит на подогреваемом металлическом полу. Изделия армируются предварительно напряженными тонкими тросами (реже проволокой), то есть натянутыми по всей длине места изготовления. Специальная формующая машина проходит над местом формовки по рельсам, оставляя за собой непрерывную ленту бетона. Затем образовавшуюся линию железобетона закрывают пленкой (теплоизоляционным материалом), прогревают и режут на изделия нужной длины.

Отличие плиты ПБ от ПК заключается также в возможности распила плиты ПБ при необходимости под углом 450 , что делает эти железобетонные плиты более удобными для возведения сооружений. Такие плиты обладают широким спектром нагрузок от 400 до 1250 кгс/м2. Преимуществом же плит ПК (оснащённых круглыми пустотами) перед ПБ считается возможность организации в них отверстий для проведения внутридомовых коммуникаций. Пустоты же плит перекрытия ПБ (овальные) для проделывания в них не предусмотренных изначально отверстий не приспособлены.

Размеры плит перекрытия ПК варьируются от 2,0 местра до 9 метров по длине, а по ширине плиты перекрытия пустотные от 1,0м. до 1,5м. В случае с плитами ПБ, технологией предусмотрена поперечная резка плиты алмазной пилой под любым углов, любой длины и ширины.

Для строительства своего дома я использовал плиты для перекрытий ПК и ПНО, присматривался и даже ездил на завод смотреть плиты изготовленные по безопалубочной технологии сокращенно ПБ. Решить из чего или из каких плит будут ваши перекрытия вы должны еще на стадии проектирования потому что плиты имеют стандартные размеры. Если у вас уже есть проект и вы строите не внося в проект изменений то в нормальной проектной документации учтены размеры плит и их количество.

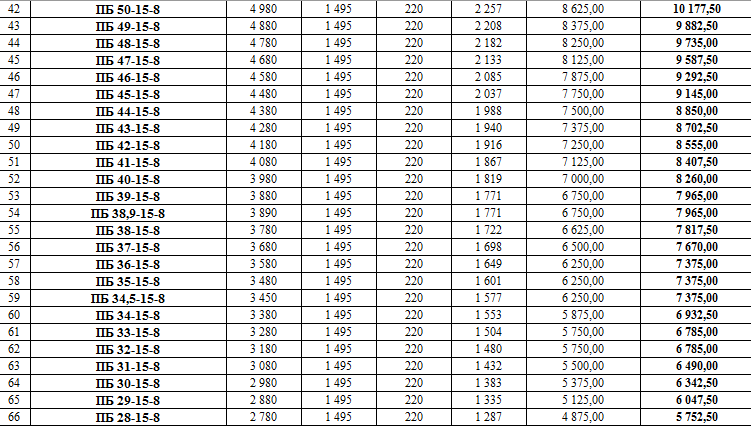

Размеры бетонных плит перекрытия

Предназначенные для формирования межэтажного перекрытия плиты изготавливаются согласно действующему стандарту.

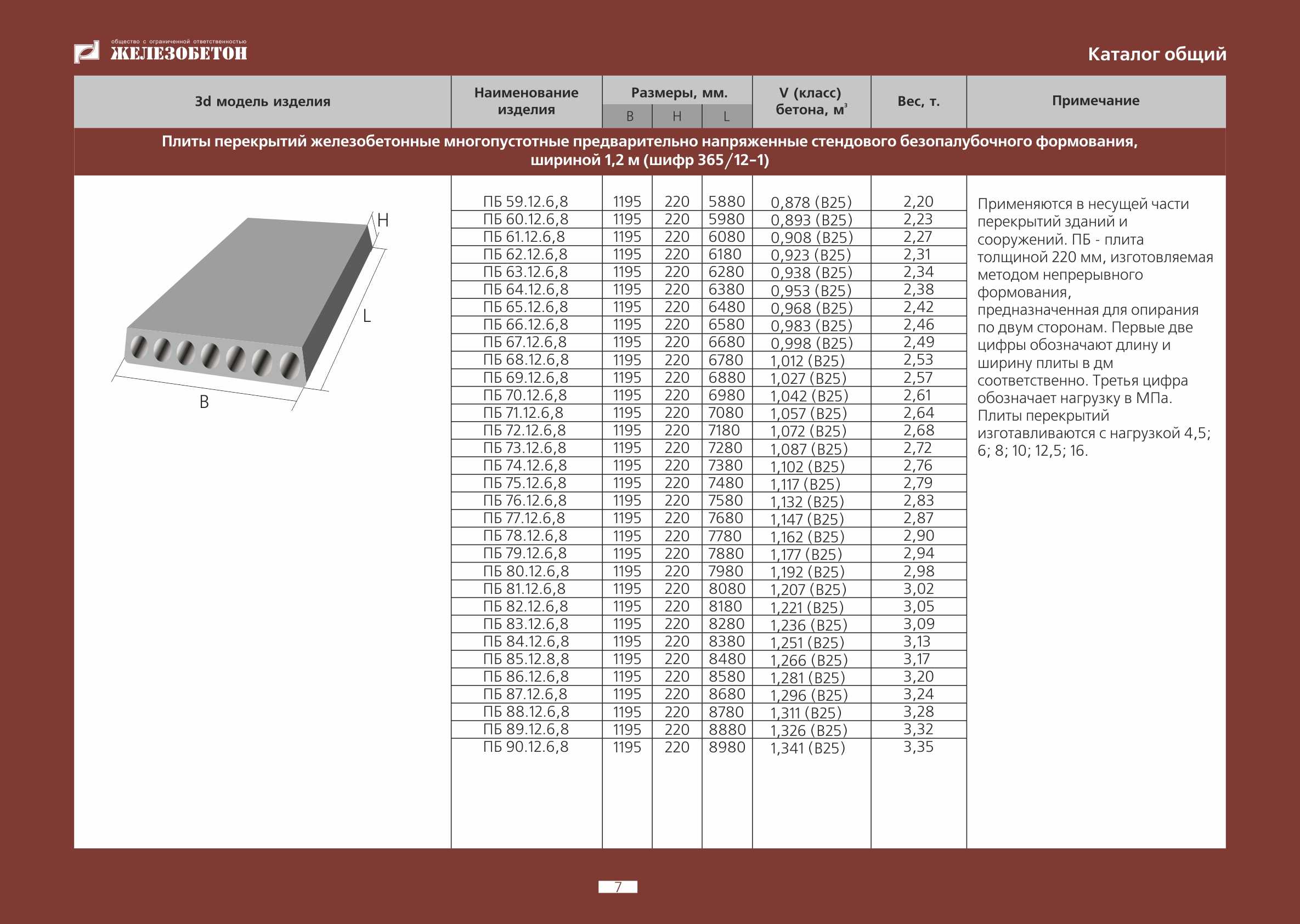

На схеме видно, что основными геометрическими параметрами являются длина L, ширина B и высота H

Нормативным документом регламентируются следующие параметры:

  • длина изделия, составляющая 1,68–12 м;
  • ширина панели 0,98–1,48 м;
  • толщина плиты, равная 22 см;
  • диаметр цилиндрических полостей, находящихся в интервале 11,4–15,9 см;
  • марка бетона, из которого изготовлена строительная продукция М200–М400;
  • расход бетона, а также стальной арматуры для изготовления продукции;
  • масса конструкции 0,75–5 т;
  • величина расчетного усилия, выраженного в кгс/м2 800–
Понравилась статья? Поделиться с друзьями:
Dom Naveshnyakovskoy
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
