Классификация и изготовление профиля для гипсокартона

Маркировка профиля под гипсокартон: что означает аббревиатура

Для человека, который решил сделать всего лишь перегородки или другие конструкции из гипсокартона, аббревиатуры не говорят ничего, в отличие от специалистов строительного дела. Правильно выбрать нужный профиль без помощи продавцов возможно только при понимании значений этих символов. Рассмотрим самые встречаемые из них:

• ПП60 или CD-60 – для потолка. Наиболее популярный вид каркасного элемента. Представляет собой основу любой потолочной обрешетки. Также используется при конструировании разнообразных встроенных конструкций и перегородки. Из него можно сформировать изгибы и фигуры, поэтому он считается отличной заменой арочному профилю, который стоит гораздо дороже. Считается универсальным;
• ПН27 или UD-27 – потолочный направляющий тип. Также широко используется в строительстве. Обладает прекрасными гнущимися свойствами;
• CW-50 – стоечный основной элемент. Используется для монтажа легких конструкций. Также с его помощью можно собирать перегородки. На практике используется редко, так как требует частого шага при креплении;
• CW-75 и CW-100 – по сути напоминают CW-50. Более качественный CW-100. Используются гораздо чаще, чем предыдущий вариант. Как правило, из него строят перегородки;
• UW-50 – представляет собой направляющий элемент, применяемый для CW-75 и CW-100. Используется для выставления стоечных профилей в одной плоскости. Является основой для каркаса при обшивке стен гипсокартоном.

Зная расшифровку этих аббревиатур, вы будете точно знать, какой тип необходим в каждой конкретной ситуации при работе с гипсокартоном.

Расчет материалов

Монтаж перегородки из гипсокартона требует предварительного расчета потребного количества листов, выбора каркаса и профиля (бруса) для него, а также клея или саморезов. При этом необходимо учитывать:

• размеры планируемого сооружения;
• стандартный размер (и площадь) листов гипсокартона;
• предполагаемые нагрузки на сооружение;
• необходимый уровень звукоизоляции (возможно, также теплоизоляции);
• последующую отделку поверхности.

Сколько нужно панелей

При самостоятельном производстве работ важно помнить о весе гипсокартонных панелей, особенно если придется поднимать их на значительную высоту. Производители предлагают стандартные листы, вес которых определяется толщиной и размерами. Для помещения 8х8 м с высотой потолков 2,5 м, в котором требуется сделать зонирующую (не полностью разделяющую комнату, а только отделяющую ее часть) перегородку длиной 5 м потребуется

Для помещения 8х8 м с высотой потолков 2,5 м, в котором требуется сделать зонирующую (не полностью разделяющую комнату, а только отделяющую ее часть) перегородку длиной 5 м потребуется

Естественно, количество листов округляется до целого числа, то есть на двустороннюю обшивку перегородки потребуется 9 листов.

Профиль: какой и сколько

В нашей стране в основном используют металлический профиль, предназначенный специально для устройства перегородок из гипсокартона. Он имеет несколько разновидностей, используемый в разных частях конструкции.

Соответственно этой таблице количество необходимых металлических элементов рассчитывается из условия:

1. направляющий профиль напольный и потолочный – по длине перегородки, то есть по 5 м;
2. стоечный профиль – количество стоек умножается на высоту помещения. Для обычной, не несущей нагрузки перегородки, можно принять минимальный размер стоек, 50х50 мм. Усилить желательно крайние стойки, то есть выбрать для этих мест профиль 75х50 мм или 100х50 мм;
3. угловой профиль приобретается по желанию. Его количество соответствует числу углов, требующих усиления, умноженное на высоту перегородки.

Еще один важный момент: ширина направляющего профиля выбирается с учетом планируемой толщины перегородки. При профиле ПН-2 50Х40 мм толщина составит

Здесь 12,5 мм – толщина одного гипсокартонного листа. Если в качестве звукоизоляционного материала используется минеральная вата или другой вариант изолятора толщиной 50 мм, такого профиля достаточно. Если планируется больший слой изолирующего материала – закладывается более широкий профиль.

Шаг стоек выбирается из учета стандартной ширины панели и планируемой жесткости межкомнатной перегородки из гипсокартона. Обычно стойки располагают с шагом 600 или 400 мм, тогда стыки листов приходятся четко на полки стоечных профилей.

Выбирая шаг 600 мм, ширину профиля 50 мм и наличие двух усиливаемых углов (один край перегородки упирается в капитальную стену), получаем:

1. профиль направляющий ПН-2 (50х40 мм) – 5 х 2 = 10 м;
2. профиль стоечный ПС (50х50 мм) – (5 : 0,6) х 2,5 = 8,33 х 2,5 = 20,9 м. Реально количество стоек принимаем равным 8 для ПС 50х50 мм и добавляем угловую ПС 75х50 мм. То есть требуемое количество 8 х 2,5 =20 м плюс 2,5 м соответственно;
3. профиль угловой ПУ 20х20 мм – 2,5 х 2 = 5 м.

Количество саморезов рассчитывается индивидуально, учитывая рекомендуемый шаг 35 мм. На данную площадь потребуется около 370 штук саморезов с длиной 25 мм. Длина выбирается с учетом того, что не менее трети самореза должно находится внутри профиля, при толщине листа 12,5 мм 25 мм достаточно.

Крепление направляющего профиля к полу и потолку выполняется дюбель-гвоздями. На указанную длину (5 м) потребуется по 10 дюбель-гвоздей на каждый из профиля, то есть всего 20 штук.

Дополнительные материалы

При необходимости шумоизоляции перегородок из гипсокартона дополнительно приобретается минеральная вата или аналогичный материал из расчета 12,5 кв. м. Чтобы исключить (уменьшить) передачу вибрации от базовых конструкций здания металлическим профилям, используется лента-подложка. Она наклеивается на тыльную сторону профиля после его нарезки и перед монтажом. В случае стоечного профиля желательно проклеить обе стороны, прилегающие к гипсокартонной облицовке. Количество ленты и ее тип выбираются индивидуально.

Заделка стыков между плитами выполняется специальной шпаклевкой или герметиком, на указанную площадь потребуется примерно 7…8 кг. Стыки проклеиваются армирующей лентой, на 8 стыков длиной 2,5 м необходимо 20 метров ленты.

Поверхность гипсокартонных листов шпаклюется и грунтуется, необходимо 15 кг и 2,5 кг материалов соответственно (количество зависит от марки материала и вида дальнейшей отделки).

Выбор материала

При возведении межкомнатных перегородок важно правильно подобрать изделия для каркаса и облицовки

Гипсокартон

Для вертикальных конструкций большое значение имеет прочность и создаваемая нагрузка. Основные габариты плиты стандартны: ширина – 120 см, длина – 200, 250 и 300 см.

Толщина листа гипсокартона для перегородки:

• 12,5 мм. Классический показатель для создания обычной и декоративной конструкции.
• 15 мм. Такие плиты подходят перегородок, которые испытывают нагрузку до 50 кг/м2.
• 18 мм. Этот материал задействуется при повышении воздействия до 70 кг.

В ситуациях, когда требуется распределить больший вес, применяется двухслойная конструкция, которая способна выдерживать значительную нагрузку при условии усиления каркаса.

В зависимости от типа помещения или участка, выбирается подходящая разновидность: обычная, влагостойкая или огнестойкая. Универсальной является специальная вариация – ГКЛВО.

При выборе гипсокартона, помимо габаритов и выдерживаемой нагрузки, необходимо обратить внимание на уровень влаго- и огнестойкости материала, эти параметры можно определить по цвету рубашки ГКЛ

Профиль

Установка гипсокартонных листов происходит на каркасную систему, которая возводится из стоечных деталей CW и направляющих UW.

В отечественной маркировке профиль CW обозначается как ПС (профиль стоечный), а модель UW маркируется как ПН (профиль направляющий)

Размерный ряд продукции включает несколько основных вариаций. При определении оптимальной ширины необходимо руководствоваться следующими рекомендациями:

1. 50 и 75 мм. Такие элементы используются для монтажа простых конструкций, выполняющих разделяющие или декоративные функции. Для усиления применяется деревянный брус.
2. 100 мм. Отличное решение для создания полноценной стены с утеплением и звукоизоляцией.
3. 125 и 150 мм. Профессиональные профили, позволяющие изготовить конструкцию, выдерживающую серьезную нагрузку.

Существует разновидность UA, которая может использоваться в качестве несущей опоры при установке оборудования и дверей.

Минимальная толщина профиля для стандартных перегородок – 0,5–0,6 мм, для нуждающихся в усилении – от 0,7 мм.

Профили для обшивки потолков и стен

Рассматривая виды и характеристики гипсокартона, нужно подробнее остановиться на конструктивных элементах, без которых невозможен его монтаж.

При создании стеновых и потолочных конструкций применяют два вида оцинкованных стальных профилей – UD и CD. Построить криволинейную поверхность вам не удастся без арочного профиля. Все перечисленные профильные элементы имеют стандартные размеры поперечного сечения. Отличия между ними заключаются только в длине и толщине используемого металла.

UD – направляющий профиль для гипсокартона. Он предназначен для создания монтажной плоскости и ставится по контуру будущего подвесного потолка или стеновой обшивки. В него вкладывается несущий профиль CD. Он образует каркас обрешетки, к которой крепят гипсокартон.

Ширина профиля UD равна 28мм, а высота – 27 мм. Длина представлена в двух вариантах: 3 и 4 метра. Толщина стенки зависит от изготовителя и может составлять от 0,4 до 0,6 мм.

Решая вопрос, какой профиль нужен для гипсокартона, в первую очередь обращайте внимание на толщину металла. Элементы из тонкой стали (0,4 мм) можно использовать лишь для обшивки стен. Толстый металл (0,5-0,6 мм) будет надежно держать подвесную потолочную систему

Толстый металл (0,5-0,6 мм) будет надежно держать подвесную потолочную систему.

CD – несущий плоскостной профиль. Он применяется для формирования каркаса и принимает на себя основную часть нагрузки. Данный элемент конструкции отвечает за пространственную жесткость каркаса и служит основой для крепления гипсокартона.

Ширина CD профиля – 60 мм, высота 27 мм. Стандартная длина предлагается производителями в двух типоразмерах: 3000 и 4000 мм.

Всем хорош плоскостной профиль, кроме одного момента: из него нельзя создать основу для обшивки арочного проема или криволинейной поверхности. Эту проблему изготовители решили очень просто: взяли стандартный несущий профиль CD и сделали в нем фигурные надрезы и отверстия. Так получился арочный профиль, размеры которого полностью совпадают с шириной и высотой несущего.

Монтажные размеры профиля для гипсокартона арочного: ширина 62 мм, высота 27 мм при длине 3 или 4 метра. Гнуть этот профиль можно не только внутрь, но и наружу. Радиус изгиба при этом не должен быть меньше 50 см.

Некоторые компании, например Кнауф, предлагают готовый гнутый выпуклый или вогнутый арочный профиль, предназначенный для купольных конструкций и криволинейных потолков. Это обычный профиль CD, отформованный на заводском оборудовании.

Критерии выбора

Попадая в специализированный магазин, обычно покупатель совершает ошибки при выборе, потому что не знает, как выбрать качественный продукт. Распознать некачественный товар можно ещё на стадии выбора.

Критерии качества:

• Покрытие – оцинкованные элементы конструкций менее склонны к появлению ржавчины.
• Толщина – чем больше толщина, тем выше прочность. Минимальная составляет 0,3 мм.
• Заусенцы – наличие заусенцев говорит о плохой обработке металла.
• Заломы – стоит осмотреть будущий инструмент для поддержки гипсокартона, так как во время транспортировки он может быть погнут или сильно поцарапан. Наличие маленьких деформаций скажется на его функциональности в будущем.
• Без краски – рекомендуется приобретать неокрашенные изделия, так как они стоят дешевле. Кроме того, краска может скрывать микроповреждения.

Знание критериев выбора качественных товаров данной категории позволит потребителю избежать возврата изделия или его скорой поломки.

Советы при покупке

Помимо критериев выбора есть ещё то, на что также стоит обратить внимание при покупке металлических приспособлений. Это советы других покупателей, а именно –  те трудности, с которыми они столкнулись при покупке и использовании профилей под гипсокартон

Советы:

Данные рекомендации, полученные на основе опыта других покупателей, позволят лучше подготовиться к покупке приспособления для закрепления каркаса из ГКЛ, не допустить ошибок и сделать приобретение товара максимально эффективным.

Крепежная фурнитура

Саморезы «блошка»

Для фиксации стоек и направляющих друг к другу, установки листов требуются метизы определенного вида. Металлические детали крепят между собой саморезом «блошка» или «клоп». Эти метизы длиной 11 и 16 мм имеют выпуклую шляпку и самонарезающую резьбу. Удобны тем, что не нужно предварительно просверливать отверстие.

Другие виды крепежа:

1. Саморезы по металлу с мелкой резьбой длиной 25 мм. Их применяют для монтажа листов г/картона к металлической поверхности. Длину 45 – 60 мм берут, если одновременно устанавливают 2 листа.
2. Саморезы, имеющие дополнительную пресс-шайбу. Выпускают прокалывающие и сверлящего вида, применяют для любых сочетаний материалов.
3. Потолочный клин-анкер. Ставят при фиксации подвесов анкерного типа.

Пластиковые дюбели с забивным или закручивающимся саморезом (берут длину 25 – 40 мм) используют для фиксации в плиту перекрытия или стену.

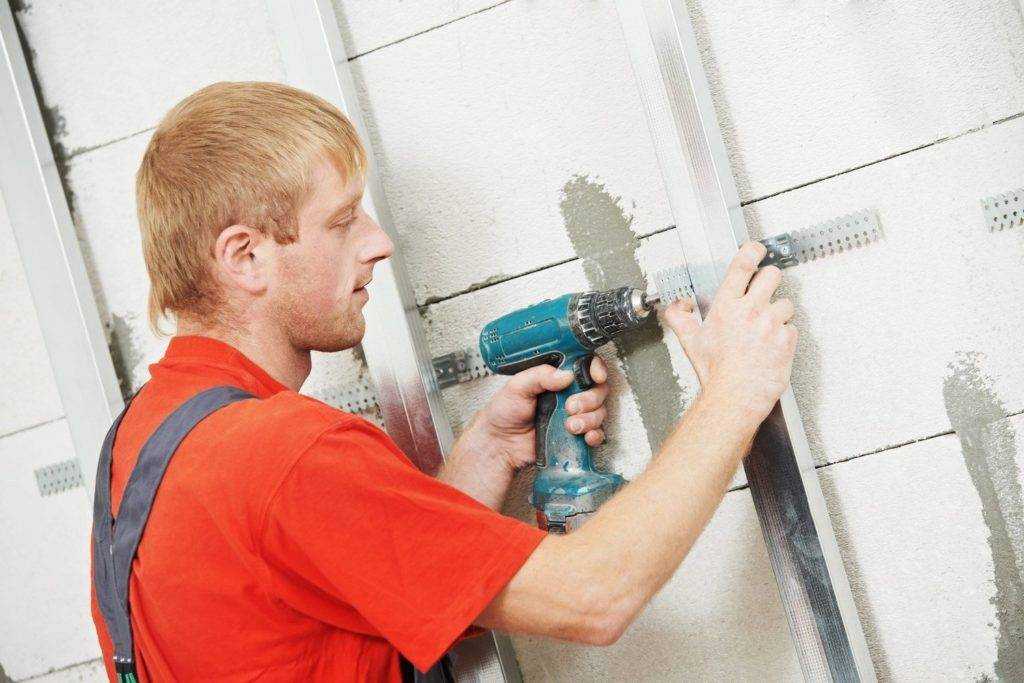

Установка направляющего профиля

Направляющий профиль – это основа каркаса. Его можно сравнить с фундаментом, на который становятся все остальные элементы. Именно на направляющий профиль и устанавливаются все остальные профили. Отсюда и название – направляющий. Этот элемент создает основу будущей конструкции, так что к его монтажу нужно подойти со всей строгостью и серьезностью, ведь если неправильно установить направляющий профиль, то неправильно установится и весь каркас. Причем такой дефект не выйдет просто исправить после установки, как это можно сделать с вертикальными и горизонтальными элементами.

Благодаря тому, что разметка нанесена на стены, пол и потолок, направляющие профили будет крепить значительно легче. Начинаем процедуру снизу, чтобы было легче. Прикладываем направляющий элемент к стене. Отступаем от верхнего края профиля тридцать сантиметров и проделываем в стене отверстие для крепления профиля. Отверстие должно быть чуть глубже, чем длина дюбель-гвоздя, которым вы будете фиксировать каркасные элементы. Затем такие же отверстия нужно проделать внизу и посредине. Когда мы получаем три просверленных отверстия, можно вставить в них дюбеля. Тщательно проверяем, чтобы направляющий профиль соответствовал намеченной черте, и выбиваем дюбеля молотком. Замерьте все оставшееся расстояние и прибавьте к нему еще два сантиметра

Важно помнить, что направляющие крепятся взахлест. Возьмите ножницы по металлу и с помощью них отрежьте бока. Затем нужно выгнуть профиль наружу и теми же ножницами по металлу срезать середину

Затем края нужно выровнять. Для этого подойдут обычные плоскогубцы

Затем нужно выгнуть профиль наружу и теми же ножницами по металлу срезать середину. Затем края нужно выровнять. Для этого подойдут обычные плоскогубцы.

Направляющий профиль устанавливается на черте, после чего закрепляется на месте стыка дюбель-гвоздем. Для этого нужно просверлить на месте стыка дыру, а потом забить в нее дюбель. Тоже самое проводится на противоположной стене. Затем конструкцию надо укрепить дюбель-гвоздями полностью всю конструкции. Шаг между дюбелями должен составлять примерно двадцать-сорок сантиметров.

Гипсокартонный лист и его разновидности – ГКЛО или ГВЛВ?

На отечественном рынке гипсокартонный лист (ГКЛ) появился в середине ХХ века. Однако патент на этот строительный материал зарегистрировали еще в XIX веке, описав технологию склеивания 15 слоев бумаги и слоя сухой гипсовой штукатурки. Современный ГКЛ не отличается от своего предка из XIX века – это все тот же плоский лист, полученный из гипса и армированный бумажной оберткой. Причем размер гипсокартонного листа зависит от его функционального предназначения.

В позапрошлом веке этот материал использовали лишь в отделке помещений и производили на бумажных фабриках, поэтому размеры ГКЛ зависели от требований заказчика. В наши дни сфера применения «сухой штукатурки» расширилась, а параметры листа подверглись оптимизации и стандартизации. В двадцать первом веке фабрики по производству гипсокартона выпускают следующие разновидности строительных и отделочных материалов:

• ГКЛ – это, по сути, все та же «сухая штукатурка» из девятнадцатого века, используемая в качестве внутреннего отделочного материала. Из него делают подшивку для потолка, межкомнатные перегородки или используют для внутренней отделки. Поэтому толщина колеблется в пределах сантиметра, а высота соответствует стандартному уровню потолка.
• ГКЛВ – модифицированная версия «сухой штукатурки», отученная бояться влаги. Благодаря этому обернутый бумагой картон стали использовать в ранее недоступных местах – в ванных комнатах, на кухнях, в туалетах и прочих сырых участках дома. Размеры гипсокартона влагостойкого не отличаются от габаритов обычного варианта, ведь перед нами все тот же отделочный материал, только с более широкой сферой применения.
• ГКЛО – специальная версия обычного материала, не боящаяся пламени и высоких температур. Это уже совсем другой гипсокартон. Толщина здесь намного больше стандартной и доходит до 3 сантиметров. А используется он в отделке каминов и прочих жарких мест.
• ГВЛ и ГВЛВ – это уже следующее поколение «сухой штукатурки». развивал идею ГКЛ за счет армирования внутреннего слоя штукатурки целлюлозными волокнами. Благодаря этому он набрал прочности и отказался от картонной обертки. Причем влагостойкий материал (ГВЛВ) не боится не только нагрузок, но и воды. От предыдущего поколения стройматериалов ГВЛ достались только стандартные размеры.

Существует еще и «акустический» гипсокартон – отделочный материал с пониженной звукопроницаемостью. Из-за этого он стоит дороже обычного варианта и применяется только в особых случаях.
