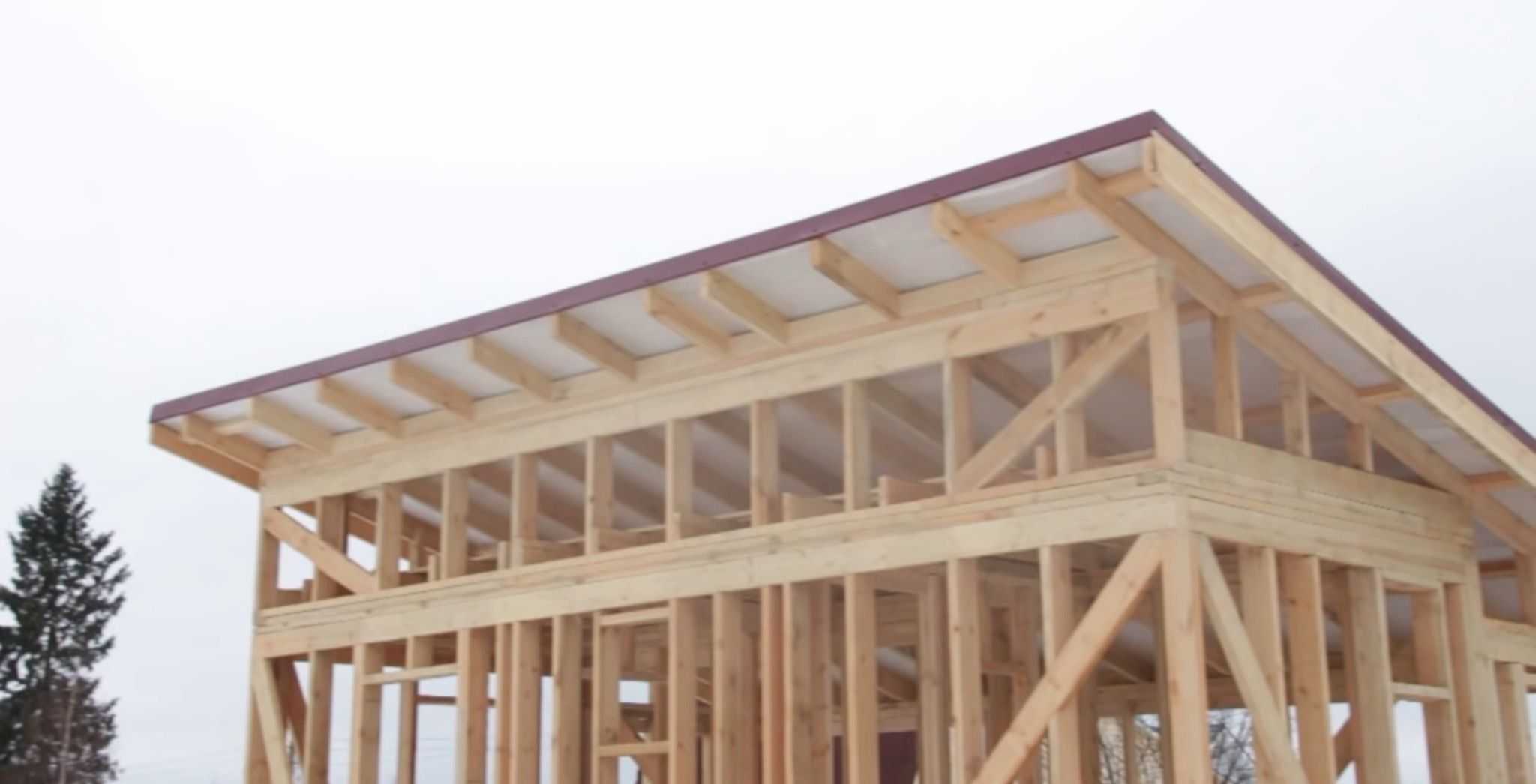

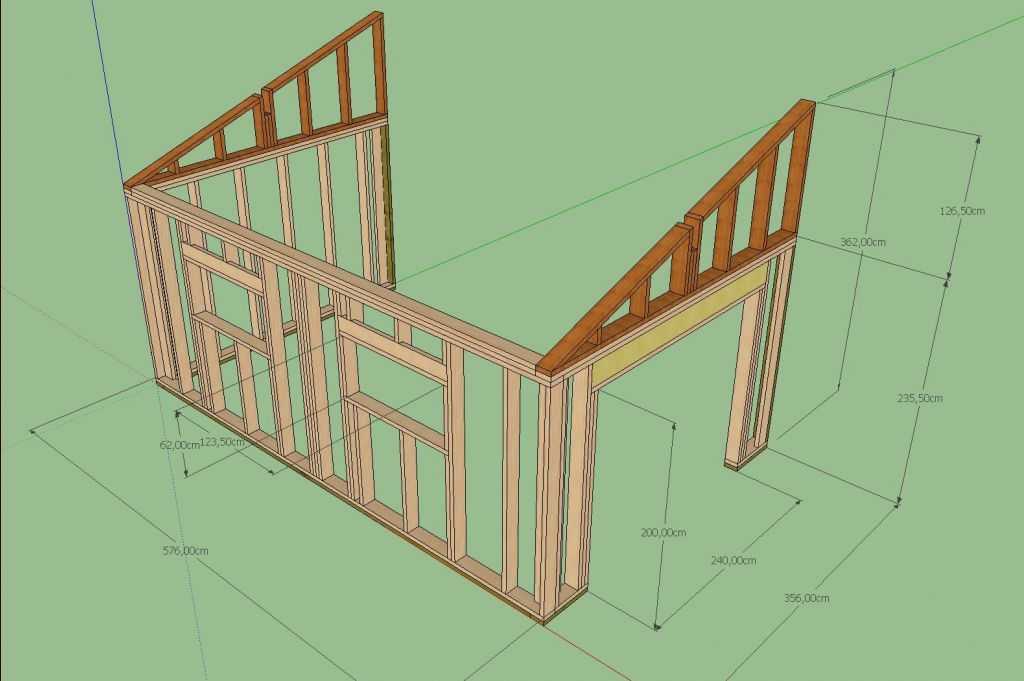

Строительство каркасного дома с односкатной крышей

Конструкция холодного чердака


устройство холодного чердака

При строительстве крыши дома многие задумываются сделать под ней холодный чердак или мансарду? Проще всего организовать крышу с холодным чердачным помещением.

Строительство мансарды обойдется в несколько раз дороже и потребует больше затрат труда. Хотя, неоспоримо, что мансарда позволит значительно расширить жилую площадь.

Крыши с холодным чердаком имеют следующие основные составляющие в своем пироге:

  1. кровельное покрытие;
  2. чердачные наружные стены (применимо для двускатных крыш с фронтонами);
  3. утепленное перекрытие между жилым помещением и чердаком.


пирог холодного чердака с появившимся конденсатом

Вентиляция обеспечивается за счет карнизных и коньковых продухов. Воздух, проходящий через карнизные отверстия называется приточным, а выходящий через конек – вытяжной. Дополнительно можно сделать вентилирование через слуховые окна на фронтонах или скатах крыши. Окна оборудуют жалюзийными решетками для возможности регулировки интенсивности проветривания.

Слуховые окна могут быть прямоугольной, треугольной и полукруглой формы. Их нижняя часть должна находиться на высоте не более 0.8-1.0 м от пола перекрытия на чердаке, а верхняя часть не ниже, чем 1.75 м от пола на чердаке. Также они могут служить выходом на крышу дома для осмотра кровли, вентиляционных и дымоходных элементов.


виды форм слуховых окон

Утепление кровли

Кровельный пирог устраивается с учётом завершающего покрытия. Пирог включает в себя утеплитель, паро- и гидроизоляцию. Чтобы утеплить строение, подойдёт смесь бетона и глины, шлаки цемента и другие материалы. Довольно часто строители применяют многослойные материалы, например, минеральную вату. Утеплительные плиты бывают:

  • плитными;
  • рулонными.

Перед прокладкой утеплителя надо выполнить гидроизоляцию. Материал выкладывается поверх составных элементов кровли.

Перед выполнением утепления нужно проложить гидроизоляцию

Это целесообразно делать в случае, если толщина материала для теплосбережения меньше высоты стропила. Если утеплитель по толщине соответствует высоте опорного элемента, плёнку следует монтировать на верхние части брусков, которые применяются для увеличения высоты подпорок.

Гидроизоляцию надо монтировать поперёк ската с нахлёстом 100 мм. Между гидроизоляцией и крышей надо оставить вентиляционный зазор в 50 мм или более. Для этого поверх плёнки монтируются бруски 50х50 мм.

Утеплитель понадобится разрезать на отдельные полосы и расположить между планками. Монтировать материал нужно враспор, для этого его ширина должна превышать расстояние между поблизости размещёнными подпорками на 30 мм. Затем нужно расположить пароизоляционный материал в нижней части стропил и зафиксировать его гвоздями с головками без выступа. Пароизоляция монтируется с нахлёстом примерно в 8–10 см. Для герметичности полотна рекомендуется соединять самоклеящейся лентой.

Детали конструкции Абатменты, изменение угла наклона и мансарда

Абатмент верхней кромки

Подложку завернуть не менее чем на 50 мм вверх по стыку. Уложить плитку и гвоздь в соответствии с рекомендациями производителя.

Загрузить файл DWG

Вентилируемый абатмент верхней кромки

Убедитесь, что имеется воздушный зазор в соответствии с рекомендациями производителя аппарата ИВЛ. Уложите плитку сверху и прибейте в соответствии с рекомендациями производителя.

Закрепите вентилятор, чтобы можно было создать защищенное от непогоды соединение с помощью оклада металлической крышки. Убедитесь, что металлическая планка поднимает абатмент минимум на 75 мм.

Загрузить файл DWG

Поверните подложку не менее чем на 100 мм вверх от упора.

Загрузить файл DWG

Изменение шага

Эта деталь обычно не требует металлической накладки, если используется обычная черепица. Как правило, укладка черепицы продолжается обычным образом и охватывает изменение уклона крыши. Следует позаботиться о поддержании достаточного прилегания головы. Там, где изменение уклона является значительным, может потребоваться увеличить глубину обрешетки (т. е. использовать двойную обрешетку) для первого ряда на более крутом уклоне.

Примечание.   Всегда следите за тем, чтобы нижняя часть крыши находилась на уровне или выше минимального рекомендованного уклона крыши для черепицы.

Загрузить файл DWG

Мансарда с мансардной плиткой

Убедитесь, что между карнизами и коньком, где изоляция находится между стропилами, имеется свободный путь для вентиляции. Нахлест кровельной подложки над мансардной подложкой должен составлять не менее 150 мм.

Разложите планки черепицы так, чтобы обеспечить нахлест 65 мм для мансардных плит. Мансардная черепица должна быть указана для конкретных требуемых уклонов крыши.

Загрузить файл DWG

Мансарда с металлическим отливом

Закрепите непрерывную деревянную наклонную рейку на карнизе, чтобы обеспечить поддержку металлической планки и карнизного ряда плитки. Обеспечьте свободный путь вентиляции от карниза до конька, где между стропилами расположена изоляция.

Подложка кровли внахлест поверх металлического ранта и закрепление мансардной подложки под тентовой обрешеткой. Защитное покрытие, находящееся над мансардными плитами верхнего ряда не менее чем на 100 мм и выступающее на 150–200 мм вверх по наклонной обрешетке.

Проект дома с односкатной крышей: варианты

Обычно частные коттеджи строят с двухскатными кровлями, а вот дома с односкатной крышей встречаются гораздо реже. Как считают отечественные специалисты, причиной такого предпочтения являются традиции в домостроении, сложившиеся на протяжении не одного десятка лет. Кроме этого в проектах по застройке загородных поселков обычно не предлагаются варианты домов с односкатными крышами. Подобная тенденция не свидетельствует, что односкатные кровли имеют одни только недостатки, наоборот, жилые здания с такой конструкцией крыши выделяются на фоне однотипных построек и их строительство обходится дешевле за счет снижения стоимости создания стропильной системы.

Как сделать двухскатную крышу: пошаговая инструкция с фото

Работа включает несколько этапов:

  • подготовку;
  • установку стропильной системы;
  • укладку гидро-, тепло- и пароизоляции;
  • монтаж кровельного материала.

Пиломатериалы должны быть хорошо высушенными. Их хранят в штабелях под навесом или накрывают в непогоду пленкой, брезентом.

Подготовка

Если стены сложены из штучных материалов — блоков, кирпича, — рекомендуется устроить армированный пояс по периметру здания из железобетона. Это позволит собрать конструкцию воедино и выровнять поверхность под укладку мауэрлата.

На этом же этапе в свежий раствор замуровывают шпильки сечением 10 мм из оцинкованной стали. Начинать нужно от углов, шаг закладки — 60 см. Впоследствии на них будет насаживаться мауэрлат и закрепляться гайками.

Для исключения контакта древесины с бетоном устраивается гидроизоляция — поверхность армопояса промазывается горячим битумом и накрывается 2 слоями рубероида.

Укладка мауэрлата

В брусе просверливаются отверстия в тех местах, где из стен выступают шпильки. Мауэрлат укладывается на поверхность стены ближе к ее внутренней стороне, чтобы избежать сноса во время сильного ветра.

Брусья нужно выровнять по горизонтали. Можно вставить прокладки или стесать выступающие части.

Допускается укладывать мауэрлат не целиком на стену, а отдельными сегментами непосредственно под стропила. При кирпичных или бетонных стенах дополнительно используется крепление металлическими накладками, деревянными пробками и скобами, изогнутой арматурой.

По длине брус стыкуется косым или прямым замком. Угловые соединения запиливаются «в лапу» и крепятся к стене анкерами (шпильками).

Установка конькового бруса

В высших точках кровли укладывается прогон, который крепится к стойкам и лежню металлическими уголками и накладками. Шаг стоек 3-5 м.

Можно изменить последовательность и начать с установки стропил по торцам здания, но тогда придется крепить каждую пару балок раскосами или досками. В случае, когда имеется готовый прогон, сборка проходит быстрее и качественнее.

Монтаж конькового бруса

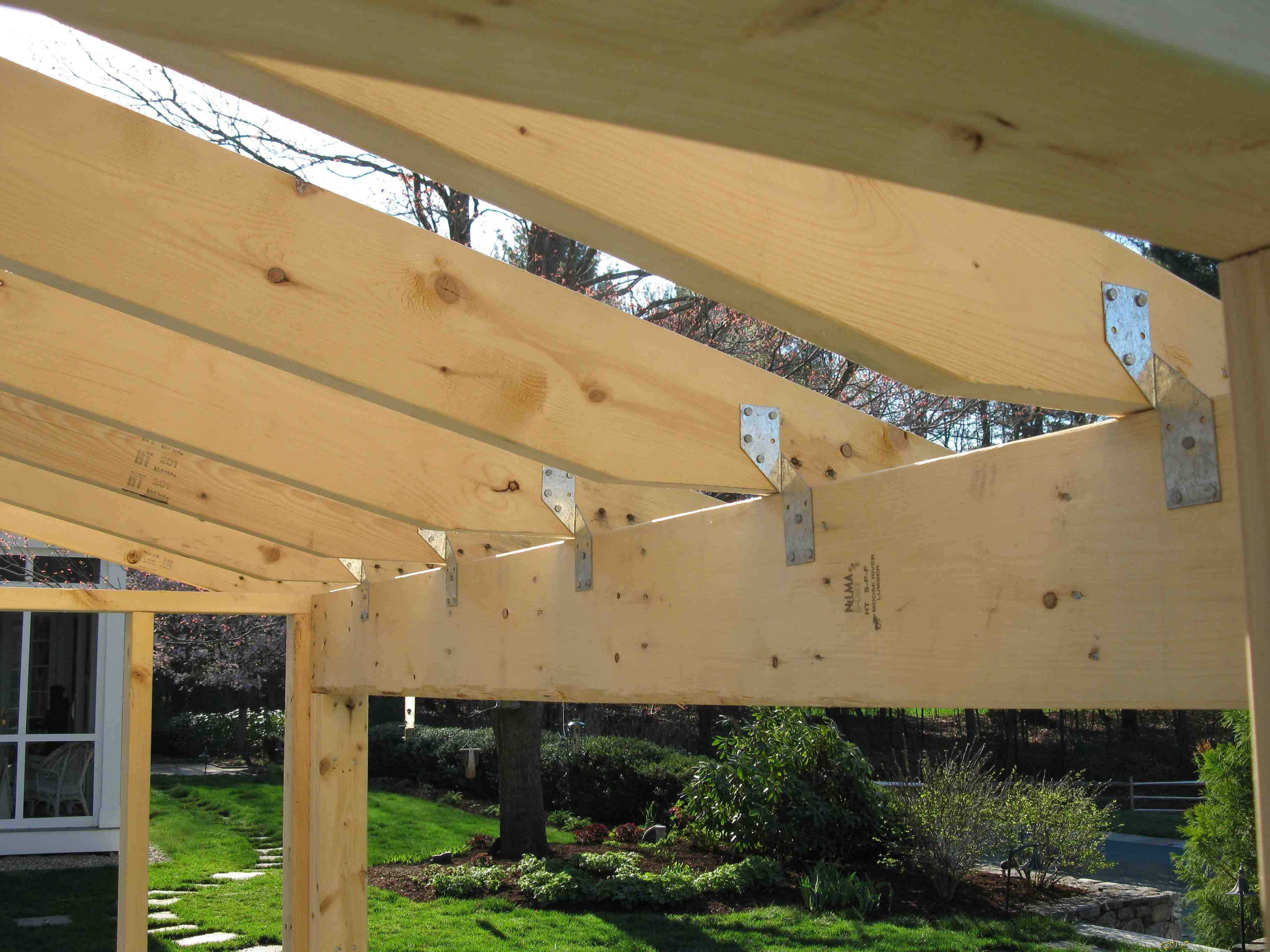

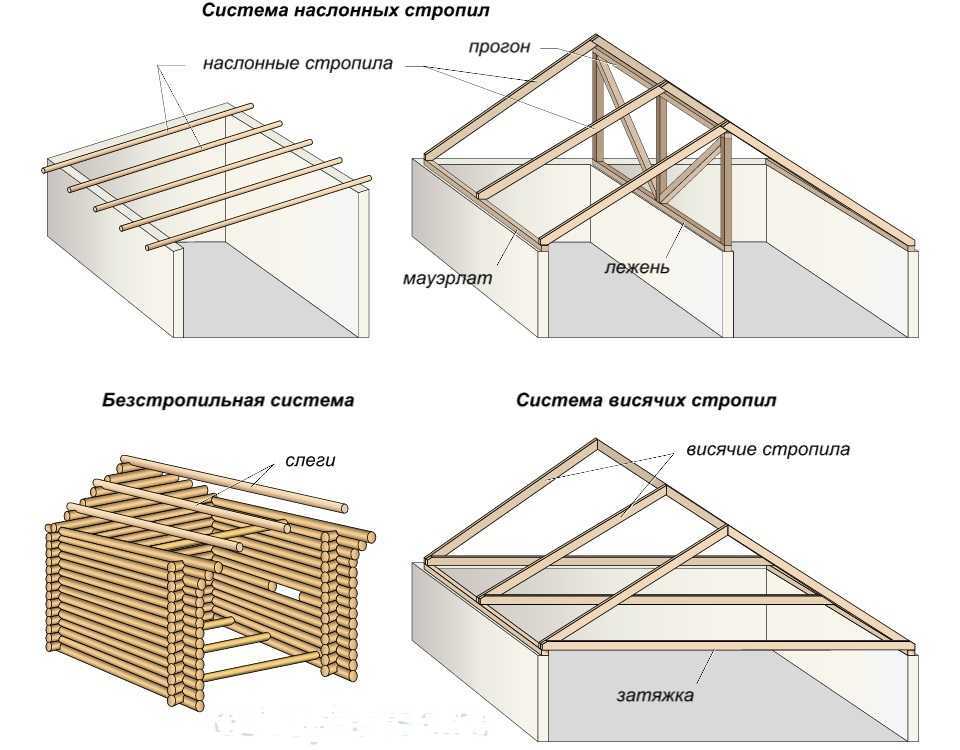

Монтаж стропил

Заготовку стропил лучше проводить по шаблону. В нижней части вырезается паз для опирания на мауэрлат. Глубина запила — не более 1/3 ширины доски.

2 вида крепления стропил к мауэрлату

Если для стропил пиломатериалы придется сращивать, используется соединение внахлест или с накладками. Рекомендуется делать стык на расстоянии не менее 1 м от точек опор, желательно примерно на 1/3 длины стропила. В центре соединять доски нельзя, поскольку в середине действует максимальный изгибающий момент, и балка может прогнуться в самом ослабленном месте.

Сборка стропил начинается от фронтонов. Сначала выставляются первые и последние фрагменты, затем натягивается шнур и производится разметка. Шпильки не должны попадать в места опирания, чтобы не создавать проблем с врубкой. Читайте подробно про крепление стропил к мауэрлату в отдельной статье.

Крепятся стропила с соседними элементами с помощью упоров, подкосов и стяжек

Важно прочно зафиксировать систему в пространстве

Крепление обрешетки

Основа для укладки кровельного покрытия изготавливается из досок, реек, плит ОСП или влагостойкой фанеры. Выбор материала зависит от вида покрытия:

  • для металлочерепицы — доска с шагом 35-45 см, равным длине поперечной волны;
  • гибкая черепица, ондулин, рулонная кровля — сплошной настил;
  • асбестоцементный шифер — обрешетка с шагом 450-750 в зависимости от угла наклона.

Доски или рейки укладываются перпендикулярно стропилам. В каждом месте крепления прикручиваются двумя саморезами. Обрешетка дополнительно придает стропильной системе жесткость и устойчивость.

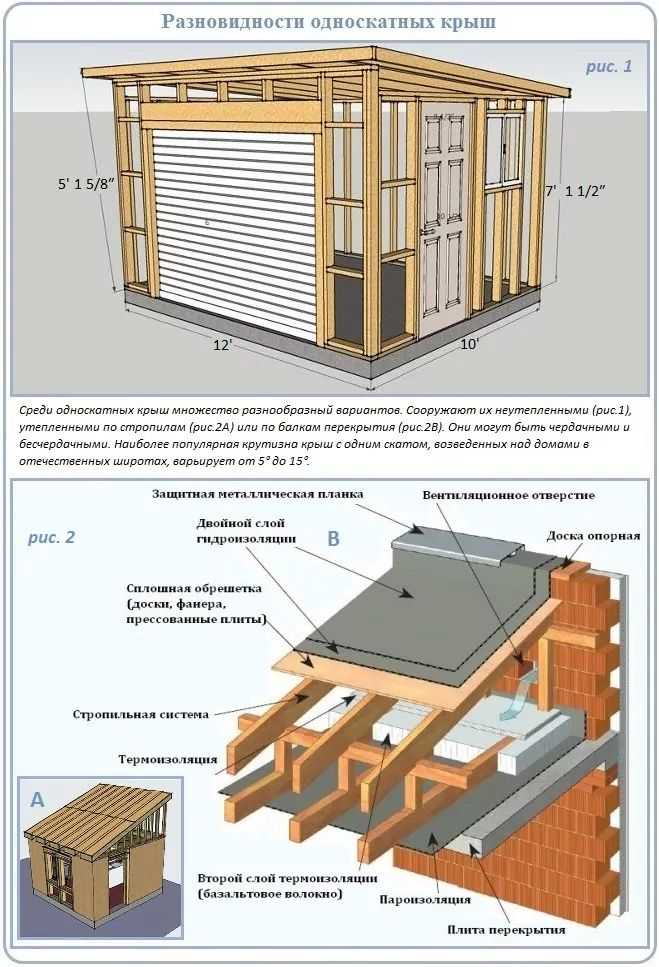

Кровельный пирог односкатной крыши

Чтобы защитить односкатную крышу от жарких солнечных лучей, ветра, холода и влаги, её необходимо покрыть несколькими специальными слоями. Защитные покрытия, именуемые кровельным пирогом, устанавливаются на стропильную систему в строгом технологическом порядке. Кровельный пирог включает в себя такие элементы и слои как:

  1. Отделочные материалы внутреннего покрытия.
  2. Обрешётку.
  3. Пароизоляционную мембрану или плёнку.
  4. Контробрешётку.
  5. Утеплительный слой.
  6. Гидроизоляционное покрытие.
  7. Вентиляционный зазор между внешним покрытием и гидроизоляцией.
  8. Кровельный материал.

Состав слоёв кровельного пирога для холодной или тёплой крыши имеет некоторые различия. В варианте с холодной кровлей отсутствует утеплитель, но добавлен дополнительный слой гидроизоляции. При использовании мягких кровельных материалов обрешётку делают сплошной. Для этого используют плиты OSB или толстую влагостойкую фанеру.

При возведении кровли все слои кровельного пирога нужно укладывать в строго определённой последовательности

Ошибки при изготовлении кровельного пирога

При нарушении очерёдности укладки материалов кровельного пирога их эффективность значительно снижается.

  1. Частой ошибкой неопытных строителей является то, что они путают место расположения пароизоляционной мембраны и гидроизоляционного слоя. Если сначала установить гидроизоляционную плёнку, то испарения будут скапливаться под кровлей, а накопившись, впитываться в стены. Пароизоляционная мембрана, размещённая на месте гидроизоляции, не будет задерживать влагу, которая в итоге проникнет в утеплитель. В свою очередь, утеплительные слои потеряют свои качества из-за намокания.
  2. При монтаже слоёв кровельного пирога некоторые строители пренебрегают изготовлением вентиляционного зазора между внешним покрытием и гидроизоляционным слоем. Такое решение чревато тем, что поднимающиеся из помещений пары будут скапливаться под кровлей, не найдя выхода наружу. В результате этого влага начнёт впитываться в элементы деревянного каркаса и утеплитель. В таких условиях кровельный пирог потеряет свои теплоизоляционные качества, к тому же деревянные элементы стропильной системы начнут гнить. Всё это приведёт к дорогостоящему ремонту, который самому сделать будет не под силу.

  3. Функциональность кровельного пирога в большой степени зависит от аккуратности и качества укладки материалов утеплителя. При недобросовестной работе утеплитель в нишах размещают не встык или неравномерно. Разная высота наполнения или наличие зазоров приведёт к образованию пустот и полостей, в которых будет скапливаться холодный воздух и пар, образуя обледеневшие области кровли.
  4. Если пароизоляционные мембраны или гидроизоляционные плёнки имеют неправильные нахлёсты, то влага будет попадать внутрь утеплителя. Чтобы этого избежать, необходимо использовать специальную склеивающую ленту, которая надёжно изолирует края и стыки материала.
  5. В процессе монтажа любая из перечисленных ошибок может создать большие проблемы, так как устранить их получится, лишь разобрав часть крыши. В этом случае без привлечения специалистов не обойтись. На всё это уйдёт масса времени и денежных затрат.

Последовательность работ

Первым шагом к обустройству мансарды является обследование постройки на предмет прочности. Так как устройство дополнительного этажа увеличит нагрузку на фундамент и стены, то для точного определения состояния конструкций рекомендуется привлечь специалистов – инженеров-конструкторов. Если дополнительных мероприятия по усилению конструкций не требуется, то можно приступить к расчетам – заказать проект переоборудования или строительства мансарды.

Следующие виды работ:

  1. Демонтаж старой кровли.
  2. Если проектом предусмотрено – укрепление конструкций верхнего этажа. Если не требуется, то выполняется тепло- и гидроизоляция потолочного перекрытия.
  3. Возведение торцевых стен.
  4. Строительство мансарды, утепление мансардной крыши и монтаж окон.
  5. Обустройство и отделка мансарды (наружная, внутренняя).

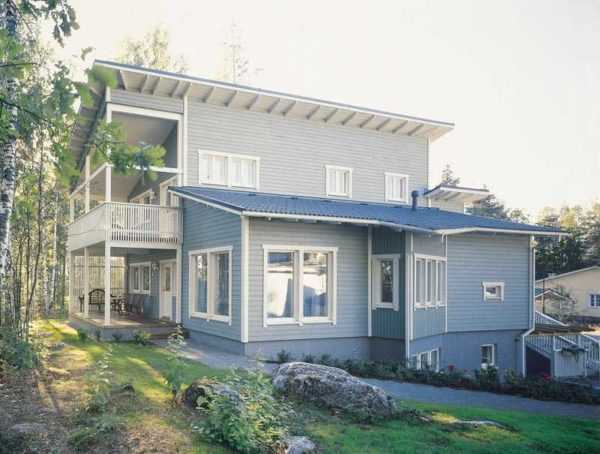

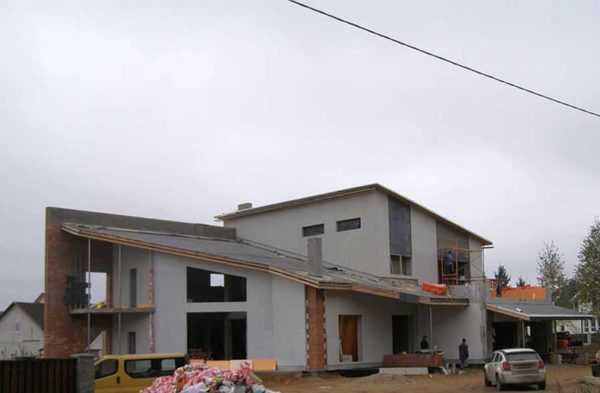

Проекты и фото домов с односкатной крышей

Как уже говорили, тяжело найти интересные проекты жилых домов с односкатной крышей. Пока данные постройки у нас непопулярны. Возможно, как раз из-за своей неординарности. В этом разделе собраны несколько проектов или фото уже построенных домов. Может, кому-то будет полезны хотя-бы в качестве идеи.

Проект небольшого дома под односкатной крышей

Этот дом существует. особенно хороши односкатные крыши в местностях с перепадом высоты

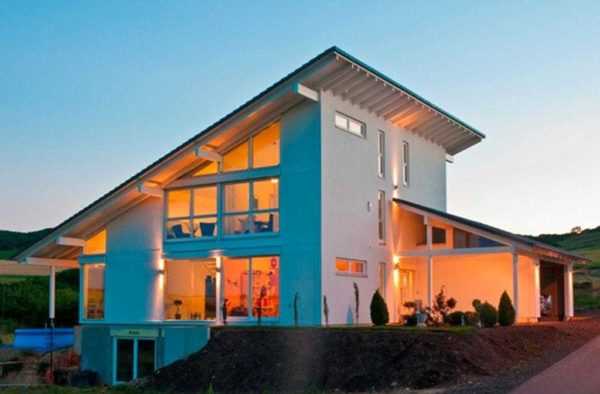

Одноэтажный дом с односкатной крышей большой площади

Двухэтажный дом с террасами на двух этажах

Под натуральную черепицу требуется большой угол наклона крыши

Большие окна — красиво, но нерационально в нашем климате

Разноуровневый дом — интересный реализованный проект

Это — прототип того, что расположен выше

Оригинальный дом. Под одной односкатной крышей и дом и хоз постройки, да еще часть — навес над двором между двумя зданиями

Тот же проект, что вверху, с другой стороны

Две односкатные крыши на разных уровнях

Расчет мансардной крыши, угол уклона и выбор материалов

Отметим, что на уклон мансардных скатов влияют кровельные материалы и схема их монтажа, но главным образом, уклоны зависят от географии строительства. В снежных района следует устраивать крутые крыши с маленьким свесом, в южных и почти бесснежных районах можно сделать маленький уклон и свес побольше. Если в регионе сильные порывы ветра, то крыша должна быть пологой, что уменьшит парусность кровли.

Стандартная схема мансардной крыши, такое расположение стропил позволяет максимально полезно использовать площадь чердачного этажа

Таким образом, расчет уклона мансардной крыши базируется на отправных точках:

  • желаемая высота внутреннего помещения мансарды;
  • архитектурное решение;
  • в какой климатической зоне находится объект;
  • какой кровельный материал будет использоваться.

Оптимально, если двускатная крыша мансарды наклонена на 45о и выше, а классическая ломаная мансардная крыша своими руками имеет уклон нижних скатов 60о, верхних 30о. Такие уклоны позволяют создать внутри удобное для проживания помещение, если грамотно продумать интерьер мансарды.

Крыши домов с мансардой, фото преимуществ и недостатков внутреннего пространства при разном типе крыш

Классическая ломаная мансардная крыша своими руками, помимо стропил, предусматривают в конструкции стойки, подкосы, затяжки, подвесы. Размер сечения конструктивных элементов вычисляется при расчете стропильной системы.

Как построить мансардную крышу, оптимальные пропорции крыши относительно ширины дома

Максимальная нагрузка от осадков на кровлю достигается при уклоне крыши в 30о, при 45о дождь и снег не задерживаются.

Таблица, как зависит выбор кровельного материала от угла наклона скатов мансардной крыши

Чтобы рассчитать угол наклона индивидуально, прежде следует определиться, на какой высоте будет крепиться конек. Допустим:

  • ширина торца (фронтона) 10 м, делим пополам: 8/2=4;
  • оптимальная высота крыши в коньке 2,4 м.

Здесь нам потребуется школьный курс геометрии: Синус угла в прямоугольном треугольнике равен отношению прилежащего катета к противолежащему катету:

Sin В = 4/2,4 = 1,67

Открываем таблицу Брадиса и видим, что такому значению синуса соответствует угол приблизительно в 59о, округляем значение. Таким образом, наш искомый угол наклона ската приблизительно 60о.

Уход за конструкцией односкатной крыши

Для того чтобы ваша односкатная кровля прослужила вам как можно дольше, а также могла похвастаться привлекательным внешним видом, высоким уровнем гидро- и теплоизоляции, другими эксплуатационными характеристиками, необходимо время от времени выполнять следующие действия:

  • осмотр стропильной системы на предмет поврежденных влагой или паразитами частей. Если часть стропил пострадала от избыточной влажности, грызунов или других неблагоприятных воздействий, то ее необходимо как можно скорее заменить или как минимум обработать специальными составами. Обработка антисептиками имеет смысл только на начальной стадии поражения, а в особо запущенных случаях вам придется полностью менять стропильную систему, разобрав для этого крышу. Чтобы не допустить подобной крайности, профилактический осмотр нужно выполнять регулярно;
  • периодическая уборка мусора со ската кровли. Скапливаясь, он не только увеличивает нагрузку на конструкцию, но и затрудняет сход снега в зимний период. Если своевременно не чистить кровлю от веток и другого мусора, покрытие рискует провалиться;

Закрытая беседка с односкатным типом кровли, построенная на склоне

замена прохудившихся листов кровельного материала. Если речь идет о черепице или шифере, вы легко можете заменить лишь небольшую часть кровли, чтобы восстановить ее целостность. Учтите, что если кровля местами провалилась, скорее всего, вам придется менять не только верхний слой, но и обрешетку с изоляционными слоями. В противном случае вы рискуете получить значительное ухудшение тепло- и гидроизоляционных свойств всей конструкции.

Помните, что при должном уходе односкатная крыша прослужит максимально долго вне зависимости от вашего региона или типа выбранного кровельного покрытия. Главное, не экономить на строительных материалах, и тогда конструкция на протяжении длительного времени будет радовать вас привлекательным внешним видом и отличными эксплуатационными характеристиками.

Устройство обрешетки и укладка кровельного покрытия

Если вы решили, что односкатная крыша своими руками вам по силам, в первую очередь, определитесь с выбором кровельного покрытия, от него зависит множество технологических моментов.

Для различных материалов существует оптимальный угол наклона ската, при котором он функционирует лучше всего.

  • Сплошную обрешетку можно делать из влагостойкой фанеры, плит OSB, обрезных досок. Такая конструкция применяется под гибкую черепицу, а также при незначительных углах наклона под ондулин, металлопрофиль.
  • Разреженная обрешетка выполняется из отдельных досок или брусков, их толщина должна составлять не менее 30 мм. Шаг установки определяется исходя из вида кровельного покрытия, он может достигать 50-70 см.

При монтаже обрешетки и укладке покрытия руководствуйтесь рекомендациями производителей, практически каждый из них предлагает свою собственную технологию монтажа. Поэтому в случае возникновения протечек крыши трудно будет предъявлять какие-либо претензии без соблюдения этих требований.

Перед началом выполнения работ советуем посмотреть, как сделать односкатную крышу —. которое покажет, как выполняют такую работу профессионалы, поможет вам найти ответы на многие вопросы.

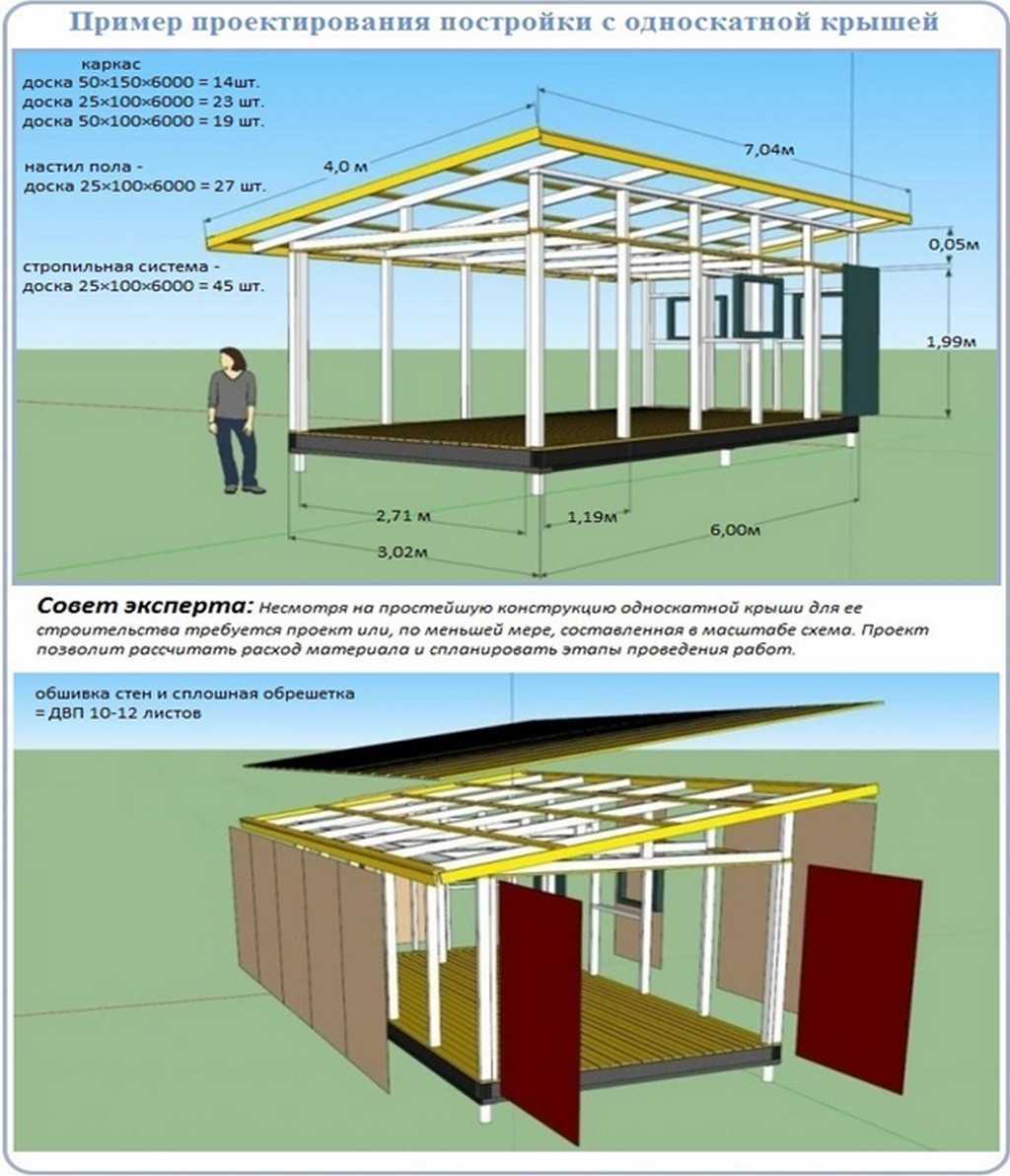

Проект односкатной крыши

Кровля с одним скатом – самая простая из используемых при строительстве тех или иных зданий. Конструкция односкатной крыши подразумевает относительно небольшую площадь, подверженную ветрам, в связи с тем что наклон, как правило, приходится делать не более 25˚.

Недостатков у дома с односкатной крышей немного, по большому счету их всего два: невозможность сделать чердак или мансарду, а также не вполне эстетичный вид, что можно легко исправить, если в качестве кровельного материала использовать профнастил.

Односкатная крыша своими руками не представит для вас труда, если уже есть проект по ее строительству.

Из материалов в первую очередь потребуется древесина:

  • стропила;
  • балки;
  • обрешетка, иногда и перекрытия.

Для покрытия рекомендуются шифер, черепица, ондулин, металлочерепица.

Дешевле всего обойдется дом с односкатной крышей из шифера. Кроме того, подобная кровля отличается морозоустойчивостью, влагостойкостью, прочностью, минимальной подверженностью ультрафиолету.
