Что такое топографическая съемка участка и зачем она нужна

Что представляет собой топографическая съемка

Данный процесс представляет собой часть кадастровых работ, являющихся обязательными в процессе межевания земельного участка.

Важно! Такая съемка осуществляется непосредственно на территории, а при этом заблаговременно составляется техническое задание кадастровым инженером, для чего используется информация о земле, полученная из ГКН.

После проведения съемки, непременно обрабатывается полученный план, а также осуществляются расчеты, позволяющие оформить грамотно топографический документ, имеющий необходимые пояснения.

Выдается данная съемка в виде специальной карты-схемы имеющегося участка, а также предоставляется заказчикам документациям с приложениями, в которых содержится текстовой материал.

К другим особенностям проведения данного процесса относится:

• существует несколько видов таких карт, причем их выбор зависит от целей осуществления всей процедуры;
• выполняется процесс с применением современного спутникового оборудования, что гарантирует минимальные погрешности;
• масштаб такой схемы может быть разным, а это зависит от размеров самого участка.

Таким образом, топографическая съемка различных участков считается важным процессом, проводимым при межевании земли или для других целей.

Что такое топографический план

Данный документ дает возможность создания различных проектов капитальных сооружений или сложных строений. К ним может относиться не только жилой дом, но и схема прокладки электропередач, промышленные объекты или даже транспортные магистрали.

Важно! Любая конструкция, обладающая большими размерами, сложностью возведения и требующая наличие значительной территории, возводится исключительно при учете топографического плана. Этот план чертится с использованием данных топографической съемки, для чего непременно применяются особые требования и номенклатура, содержащая больше 500 наименований

Этот план чертится с использованием данных топографической съемки, для чего непременно применяются особые требования и номенклатура, содержащая больше 500 наименований.

Спецификой топографического плана является то, что она обладает высотными параметрами, поэтому по этому документу не составит труда определить, какова высота любой точки на чертеже при учете высоты всей земли.

Образец заполнения топографического плана.

Ключевые элементы плана

Непременно этот план содержит данные:

• водные объекты, располагающиеся на территории;
• наличие грунта и разных живых насаждений;
• детально приводится рельеф на земельном участке;
• указывается расположение транспортной развязки;
• прорисовывается наличие и места нахождения разных инженерных коммуникаций;
• строения, причем должна иметься информация о количестве этажей в них, а также описываются основные их параметры;
• приводятся границы имеющейся территории. Что представляет собой наложение границ земельного участка и как это исправить читайте здесь.

Понятия карты и плана являются аналогичными, однако разницей является то, что карта имеет мелкий масштаб, а также может охватывать значительную по размерам территорию. В плане отсутствует информация об искажении земли, а также обычно для его создания используются значительные масштабы.

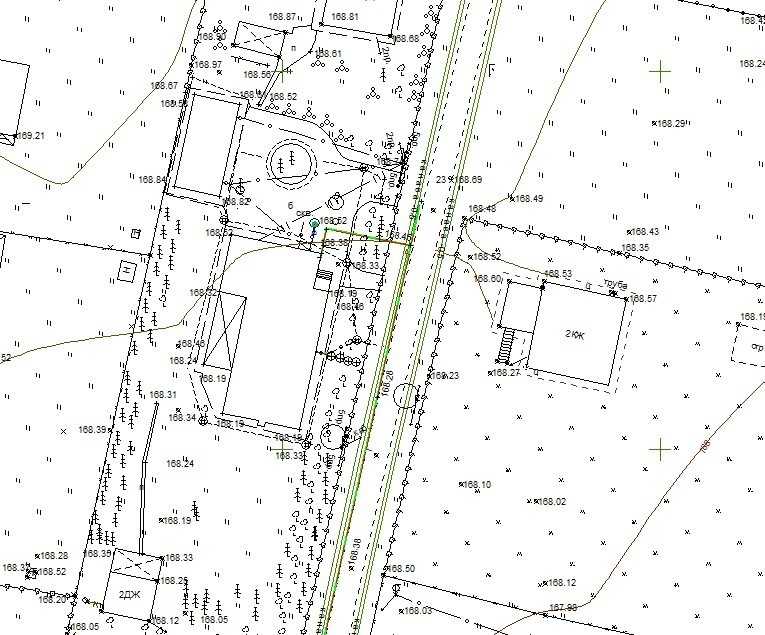

Образец топографического плана земельного участка.

Съемка может быть общего назначения или ландшафтной, а также подеревной или наземной, крупномасштабной или контрольно-исполнительной.

Важно! Наиболее часто требуется именно крупномасштабная съемка

Законодательство в области создания топографической съемки

В законодательстве четко указывается, какие нормативы должны применяться в процессе создания топографической съемки, а также какие условия учитываются для получения нужного и качественного результата.

Для этого учитываются данные из документов:

• градостроительный кодек;
• ФЗ №221;
• приказы, выпущенные Минэкономразвития №582 и №518;
• СНиП №11-04-2003;
• СП №11-106-97.

Непременно любая топографическая съемка должна соответствовать требованиям и нюансам, содержащимся в этих документах. Если этого не будет учитываться, то план не будет обладать юридической силой, не будет правоспособным, поэтому не сможет применяться для разных целей.

С помощью какого оборудования проводится топографическая съемка — смотрите в этом видео:

Поиск плана на карте Росреестра онлайн

Как известно, получить кадастровую документацию участка можно двумя способами:

1. Посредством оформления письменного запроса на получение выписки из ЕГРН. При этом сотрудники МФЦ или Росреестра приготовят по желанию заявителя либо бумажный, либо электронный вариант документа, в котором помимо самого топоплана будут данные о правообладателях, кадастровые характеристики земельного участка, а также наложенные обременения.
2. Через публичную кадастровую карту. Данный онлайн-сервис был разработан Росреестром и позволяет любому человеку получить необходимые сведения о земельных участках.

Как делается топографическая съёмка?

Для осуществления топографической съёмки привлекается соответствующий специалист — кадастровый инженер, независимая организация, частное лицо, имеющее требуемую квалификацию и инструментальную базу. В процессе работы могут использоваться такие инструменты, как электронный тахеометр, спутниковый навигатор, квадрокоптер, угломер, лазерная рулетка, высотомер и пр.

Проведение измерений и сопутствующие работы выполняются в соответствии с требованиями и рекомендациями:

• Градостроительного кодекса.
• Актуальных приказов Правительства.
• СП 11-106-97.
• СНиП 11-04-2003.

В зависимости от сложности и особенностей участка специалист может руководствоваться профильной документацией.

Что представляет собой топографическая съемка

Сколько стоит топоплан

Стоит план у всех по-разному. Ну, во-первых, всяк труд свой оценивает по-своему. Во-вторых, конечная цена зависит от объема работ и от местности, где они выполняются. Понятное дело, что в столице это одни деньги, а в глуши сибирской – другие. Да еще и рубль с долларом сегодня, помниться, такие «качели» устроили, что цифру назвать – вас обмануть.

Поэтому давайте так: стоимость топоплана и у «контор», и у ИП зависит от:

• масштаба;
• площади территории;
• от количества капитальных строений;
• удаленности от города;
• протяженности подземных коммуникаций на участке;
• в бумажном или электронном виде получите заказ;
• рельефа местности.

! Кстати, есть одна хорошая новость – стоимость этой работы не зависит от сезона – зимой и летом вы обойдетесь одним «рублевым цветом». Ну, если «зеленый» не подведет, конечно!

А когда вожделенный топографический план земельного участка будет согревать ваши ручки, не держите его при себе, как любимую – снесите-ка его в архитектурный отдел, что находится в местном органе самоуправления, и будет вам счастье…

Для тех кто любит покопаться в нормативно-правовых документах размещаю закон о геодезии и картографии.

Читайте далее «Ситуационный план»

Как заказать топографическую съемку для градостроительного плана — 6 главных этапов

Необходимость проведения

Под геодезической съемкой понимаются комплексные работы, которые начинаются с того, что определяется географическое расположение объекта, готовящегося к постройке. Учету подлежит целесообразность технического и экономического расположения. Определяют насколько качественные грунты и их состав, возможно ли использовать в качестве ресурса строительного назначения.

Помимо того, что измерительные работы на местности требуются для разных видов проектной деятельности, также относительно производства всего комплекта работ геодезической направленности можно получить точную планировку надела, где отражены все размещенные на нем постройки, сооружения и линии технологического значения.

Образец геподоснова плана

Данный план получил наименование геоподоснова и его выполнение происходит в масштабе, равном 1:500. Срок, в течение которого данный акт считается пригодным, составляет четыре года.

За этот период требуется осуществить весь комплекс проектных работ, которые необходимо провести на участке. Результатом производства съемки геодезической направленности можно получить план надела, где отражаются все его размерные характеристики, которые имеют привязку к объектам, расположенным на земле. Также отражаются данные для всех видов проектирования сооружений и зданий.

Что такое топосъёмка?

Необходимость проведения топографической съёмки устанавливается действующим законодательством, строительными нормами и правилами. Суть топосъёмки сводится к переносу особенностей участка местности на бумажный план. Топографический план, подготовленный квалифицированным геодезистом, отображает все детали территории, необходимые для осуществления строительных работ.

В частности, здесь отображаются:

• Объекты капитального строительства;
• Дороги;
• Деревья;
• Подземные коммуникации.

Для пустых участков, используется масштаб 1:2000, в остальных случаях, план составляется в масштабе 1:500. Второй вариант используется для подготовки генеральных планов строительства.

Порядок проведения: этапы

Обращаются именно в ту организацию, которая располагается в месте нахождения самого участка. В компанию следует предоставить следующие документы:

• техническое задание для специалистов;
• правоустанавливающие документы на землю или ситуационный план;
• паспорт;
• если есть, то предыдущие планы и схемы, результаты съемки;

Подготовительный этап:

• Составляется техническое задание на основе заказа клиента;
• Заказывается выписка из ГКН для создания предварительного плана;
• Визуальный осмотр участка;
• Для участков большой площади создание планово-высотного обоснования;

Работа на местности:

1. Топографическая съемка участка, то есть:

• рекогносцировка местности;
• определение координат;
• геодезические измерения;
• поиск, обнаружение и съемка инженерных коммуникаций.

1. Анализ полученных данных, проведение расчетов.

Камеральный этап.

• Обработка сведений, создание самого топографического плана, перевод его на бумагу и в электронный вид;
• Согласование правильности нанесенных на план существующих инженерных коммуникаций;
• Написание отчета о проведенных топографических работах, после чего он передается в Росреестр.

Готовые планы и отчет перелаются курьером или в офисе.

Как осуществляется

Топосъемка может осуществляться как со спутников, так и наземным образом.

Для бытовых целей спутниковую съемку, предназначенную исключительно для фиксации масштабных территорий, не используют.  В этом случае, чтобы заказать план участка, заинтересованному лицу придется обратиться в аккредитованную организацию.

Геодезия земельного участка на земле может проводиться исключительно инженером-геодезистом, с использованием специального оборудования, а именно:

• навигатора с системой GPS;
• тахеометра, необходимого для измерения углов и расстояний;
• летательных аппаратов, позволяющих провести съемку с воздуха.

Таким образом, самостоятельно осуществить процедуру не получится.

Напоминаем, что даже если Вы досконально изучите все данные, находящиеся в открытом доступе, это не заменит Вам опыта профессиональных юристов! Чтобы получить подробную бесплатную консультацию и максимально надежно решить Ваш вопрос — Вы можете обратиться к специалистам через онлайн-форму.

Рассмотрим подробнее, как выглядит топосъемка земельного участка.

Процедура проходит в три этапа.

1. На подготовительной стадии между сторонами заключается договор о проведении топографической съемки, в нем обязательно указываются вид съемки и сроки мероприятия. Кроме того, при необходимости утверждается техническое задание для геодезистов и смета, запрашивается информация из Росреестра, а также оформляется разрешительная документация в местном отделе градостроительства. Если заказчик работ имеет на руках какие-либо картографические материалы, их следует передать геодезисту для последующего анализа. К таковым относятся кадастровые и ситуационные карты, схемы инженерных узлов и т.п.
2. Непосредственно комплекс работ на местности. При осуществлении топосъемки создается так называемая геодезическая сеть, на местности устанавливаются спецзнаки для измерения координат исследуемой территории, а также происходит выявление и обследование подземных коммуникаций.
3. На третьем этапе происходит обработка полученной в ходе полевых мероприятий информации, производятся необходимые расчеты. Определяются точные границы площади, а также отмечается расположение всех наземных и подземных объектов, существующих в пределах участка на момент проведения работы, с привязкой к координатам, в заранее оговоренном масштабе. В результате такого анализа оформляется топографический план, фактически представляющий собой модель земельного надела, в том количестве экземпляров, который необходим заказчику. Информация может быть предоставлена не только в графическом виде, но и в цифровом. После проведения процедуры обязательно составляется технический отчет.

Как осуществляется

Топосъемка может осуществляться как со спутников, так и наземным образом.

Для бытовых целей спутниковую съемку, предназначенную исключительно для фиксации масштабных территорий, не используют.  В этом случае, чтобы заказать план участка, заинтересованному лицу придется обратиться в аккредитованную организацию.

Геодезия земельного участка на земле может проводиться исключительно инженером-геодезистом, с использованием специального оборудования, а именно:

• навигатора с системой GPS;
• тахеометра, необходимого для измерения углов и расстояний;
• летательных аппаратов, позволяющих провести съемку с воздуха.

Таким образом, самостоятельно осуществить процедуру не получится.

Напоминаем, что даже если Вы досконально изучите все данные, находящиеся в открытом доступе, это не заменит Вам опыта профессиональных юристов! Чтобы получить подробную бесплатную консультацию и максимально надежно решить Ваш вопрос — Вы можете обратиться к специалистам через онлайн-форму.

Рассмотрим подробнее, как выглядит топосъемка земельного участка.

Процедура проходит в три этапа.

1. На подготовительной стадии между сторонами заключается договор о проведении топографической съемки, в нем обязательно указываются вид съемки и сроки мероприятия. Кроме того, при необходимости утверждается техническое задание для геодезистов и смета, запрашивается информация из Росреестра, а также оформляется разрешительная документация в местном отделе градостроительства. Если заказчик работ имеет на руках какие-либо картографические материалы, их следует передать геодезисту для последующего анализа. К таковым относятся кадастровые и ситуационные карты, схемы инженерных узлов и т.п.
2. Непосредственно комплекс работ на местности. При осуществлении топосъемки создается так называемая геодезическая сеть, на местности устанавливаются спецзнаки для измерения координат исследуемой территории, а также происходит выявление и обследование подземных коммуникаций.
3. На третьем этапе происходит обработка полученной в ходе полевых мероприятий информации, производятся необходимые расчеты. Определяются точные границы площади, а также отмечается расположение всех наземных и подземных объектов, существующих в пределах участка на момент проведения работы, с привязкой к координатам, в заранее оговоренном масштабе. В результате такого анализа оформляется топографический план, фактически представляющий собой модель земельного надела, в том количестве экземпляров, который необходим заказчику. Информация может быть предоставлена не только в графическом виде, но и в цифровом. После проведения процедуры обязательно составляется технический отчет.

Какие инструменты используются для топографической съемки

Приборы для топосъемки разделяются на несколько групп по принципу действия:

• приборы с использованием GPS оборудования. Техника позволяет выполнять все виды геодезических работ за исключением определения состояния грунта и наличия подземных коммуникаций. Приборы многофункциональны, автоматизированы. Благодаря использованию камер высокого разрешения измерения отличаются точностью, легко позиционируются и обрабатываются;
• электронные тахеометры. Они используются при проведении съемок после получения базовых координат. Позволяют оцифровывать полученные данные непосредственно в месте измерений. В специальную таблицу вносятся все исследуемые объекты. Работа оператора сводится к выбору объекта и измерению координат. Снижается влияние человеческого фактора;

Электронный тахеометр

лазерные дальномеры. Представляют собой приборы, измеряющие время прохождения излучения до объекта и обратно. Среди достоинств компактность, удобство пользования, точность, низкая цена;

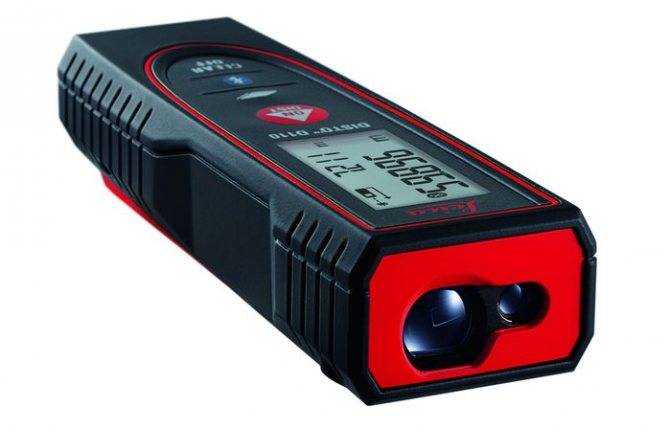

Лазерный дальномер

лазерные нивелиры. Обеспечивают создание плоскостей при помощи лазера. Позволяют получать идеальные плоскости по вертикали и горизонтали;

Лазерный нивелир

оптические нивелиры, теодолиты. Они позволяют с хорошим разрешением определять расстояния и углы, отклонения от вертикали и горизонтали. Могут использоваться при любой погоде.

Помимо геодезических приборов применяются различные приспособления, такие как уровень, рейка, отвес, ватерпас, ленточные длинномеры, рулетки и прочее.

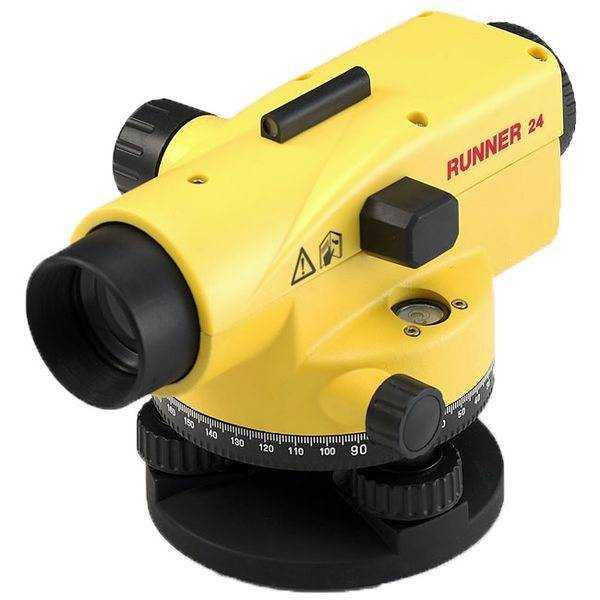

Оптический нивелир

Межевание надела и геодезические работы

Когда требуется топосъемка

Во всех указанных случаях необходимо провести топографическую съемку местности:

• При оформлении документов для получения разрешения на застройку участка.
• При покупке или аренде земельного участка.
• Перед созданием проекта реконструкции или строительства на территории.

• При определении ориентации на участке будущего объекта.
• Перед организацией земляных работ (для определения точного объема работ, которые предстоит выполнить).
• Для ландшафтного дизайна (своего рода земляные работы).
• При подключении к дому на участке инженерно-технических коммуникаций: водо- и газопровода, электричества, теплосети и телефонной связи.
• При изменении расположения коммуникаций.
• При участии в суде и решении споров.

Некоторые параметры, указанные выше, стоит изучить внимательней, именно они самые востребованные у строительных фирм.

Подключение коммуникаций и их перепланировка

Прежде чем приступать к подведению любых инженерно-технических коммуникаций, нужно внимательно изучить план топографической съемки земельного участка, где нанесены действующие сети на участке собственника и ближайшие по отношению к нему. Эти знания необходимы специалистам на этапе проектирования, чтобы можно было установить точку подключения к системе коммуникации, подготовить проект прокладки инженерных сетей, определить месторасположение труб или кабелей, точно рассчитать количество материалов и установить цену работы.

При строительстве дома или другого объекта на территории может потребоваться внести изменения в существующее расположение коммуникаций. Если установленные трубы или другие подземные сети мешают возведению, необходимо их перенести. Перепланировку не получится сделать при отсутствии топографической карты местности, на которой отмечены все особенности рельефа и местоположение подземных коммуникаций.

Получение разрешения на строительство

Все строительные работы на местности необходимо проводить в соответствии с градостроительным планом земельного участка (ГПЗУ). Этот документ выполняется в соответствии с топографической съемкой территории, в нем отмечают расположение всех коммуникационных систем на поверхности и в почве, границы санитарно-защитных зон и отрезков земли, где разрешена застройка.

На плане красная линия разделяет территории, где возможно строительство жилых домов, и местность с улицами, дорогами, общественными объектами, пешеходными зонами, площадями, непригодными для ИЖС. При возведении новых зданий или пристроек к существующим нельзя нарушать границу, которая обозначена на карте красным цветом.

Существует такое понятие, как санитарно-защитная зона объекта, она также указывается на плане. Если говорить о жилой застройке, то так именуются земли, где запрещено возводить промышленные предприятия, здесь располагаются только жилые дома.

С помощью подробной топографической съемки территории специалист на этапе проектирования определяет место для безопасного возведения здания. Чтобы получить разрешение на строительство, нужно подать документы, которые включают в себя СПОЗУ (схема планировочной организации земельного участка). На ней отражены все возводимые объекты и подробная информация к топографическому плану.

СПОЗУ следует прилагать к заявлению на разрешение строительства, в соответствие с действующим градостроительным законодательством РФ.

Ландшафтный дизайн и преображение окружающей территории

Топографическая карта, которая используется при планировании земельных работ, не отличается особой сложностью. Съемку проводят с целью определения информации по состоянию рельефа территории, наличию на ней растительности и ее видов. Подробные данные помогут ландшафтному дизайнеру учесть все особенности участка и выполнить работы по его преображению и благоустройству в соответствии с пожеланиями заказчика.

Масштаб плана для земляных работ может быть от 1:50 до 1:200. Все мелкие объекты, размер которых не превышает нескольких десятков квадратных сантиметров площади, а также перепады участка в пределах 30 см отображают на топографической карте, используя крупный масштаб.

Кадастровая съемка

Топографическая съемка местности необходима, когда проводят любые действия, связанные с изменением сведений в кадастре: ставят на кадастровый учет построенный или купленный дом, проводят межевание участка, производят сверку на соответствие границ фактического земельного надела его границам в кадастровой записи.

Какие бывают виды топографических съемок — ТОП-4 главных вида

Каким образом будут проводиться работы по обмеру земли, диктует сама местность будущей застройки. Используются изыскания, дающие наиболее объективные данные о рельефе местности. Но обязательно исходя из целей съемки! Согласитесь, нелепо измерять площадь сельскохозяйственных угодий супер точными приборами.

Нередко исследуемая территория не бывает однородной и приходится использовать несколько видов съемки последовательно, либо объединять их для получения более точных данных. Часто один вид дополняется другим в целях проверки полученной информации.

Вид 1. Тахеометрическая съемка

Основной вид наземных измерений для строительства. Производится при помощи тахеометра. Это современный прибор, который позволяет точно и быстро проводить все основные измерения в цифровом формате. Благодаря наличию постоянного запоминающего устройства, тахеометр способен вычислить площадь измеряемой территории на месте.

В силу своей универсальности этот вид съемки сочетается со всеми топографическими масштабами, начиная от 1:1500 и крупнее.

Вид 2. Аэрофотосъемка

Такие съемки осуществляются с борта самолета или вертолета при помощи фотоаппарата высокой четкости. Большое распространение получили беспилотные аппараты — квадрокоптеры.

Идея такой топосъемки состоит в том, что делается панорама местности из фотоснимков. Затем изображения привязываются к объектам с заведомо известными координатами и по обработанным данным вычерчивается топографическая карта территории.

При помощи аэрофотосъемки происходит измерение крупных объектов в мелких масштабах (не более 1:10000). Это обусловлено тем, что снимки на таких высотах не обладают должной детализацией и такие съемки приходится дополнять другими .

Вид 3. Лазерная съемка

Самый дорогой способ съемки. Производится с использованием лазерного сканера, который стоит баснословных денег (несколько миллионов рублей в зависимости от комплектации). Это высокотехнологичное оборудование определяет цену на съемку. К сумме за съемку добавляется квалификация специалистов и программное обеспечение.

Лазерное сканирование производится в основном при съемке линейных объектов. Полученная информация занимает значительные объемы памяти (до 10 террабайт за 100 метров) и используется при стерео моделировании.

Вид 4. Комбинированная съемка

Не всегда требуются подробные планы местности. При нарезке земель понадобятся лишь контурные съемки территории, чтобы определить размеры и площадь участков.

Если понадобится план участков с учетом рельефа, то в дальнейшем плановые горизонтальные съемки дополняются высотным обоснованием, что позволяет выполнить полноценный топографический план.

Обзор цели и объема топографической съемки

Целью проведения топографической съемки является получение точных сведений о форме, размерах, местоположении и изменениях высот на том или ином земельном участке. Масштабы таких съемок обычно включают картографирование природных объектов, таких как склоны холмов, горные долины, а также антропогенных объектов, таких как здания, дороги, заборы, подпорные стены, водоемы и т. д.

Топографическая карта, созданная на основе этих данных, может предоставить бесценную информацию, такую ​​как:

• изменения уклона вдоль склонов, которые могут выделить участки, подверженные эрозии или оползням;
• выявление подверженных наводнениям территорий для принятия мер по их защите;
• определение того, имеется ли на участке достаточная дренажная способность, которая повлияет на то, сколько влаги требуется для удержания влаги в почве и т.д.

Характеристики топографической съемки

К ним следует отнести:

• определение размера, формы, ландшафта, перепада высот, горизонтальных и вертикальных измерений;
• регламентируемый масштаб топографических карт;
• вид производимых работ – наземный, космический, воздушный;
• назначение – проведение инженерных изысканий;
• срок действия съемки – лежит в пределах 2-х – 5-ти лет;
• проводится съемка только при наличии спецразрешения от службы геодезии, кадастра и картографии либо от управления архитектуры.

Есть хорошая статья о функциях и задачах реестра.

Хорошую статью об исполнительной съемке и для чего она нужна читайте здесь

Если Вас интересует, кто такой кадастровый инженер и каковы его обязанности, тогда подробнее об этом читайте в нашей статье.

Объединяющим моментом топографической и кадастровой съемок служит точность измерений.

Для осуществления работ и получения качественных результатов при проведении кадастровой съемки следует обращаться к знатокам своего дела – профессионалам инженерных и геодезических компаний, имеющих членство в СРО или лицензию на данный вид работ.

Самостоятельное производство геологических изысканий возможно, но итоги процесса юридической силы и практического применения иметь не будут.

Предлагаем Вам посмотреть видео о работе геодезистов во время кадастровой съемки:

https://youtube.com/watch?v=7x6teH_TPMs

Внимание! Наши статьи рассказывают о типовых способах решения юридических вопросов, но каждый случай носит уникальный характер. Если вы хотите узнать, как решить именно Вашу проблему — звоните по телефонам:+7(499) 703-42-21 — Москва+7(812) 309-91-17 — Санкт-Петербург+7(800) 500-27-29 доб. 482 — Россия (общий)

482 — Россия (общий)

или если Вам так удобнее, воспользуйтесь формой онлайн-консультанта ниже!Все консультации у юристов бесплатны.

Топографическая съемка 1:500

Топографическая съёмка земельного участка в масштабе один к пятистам — это одна из самых востребованных и распространённых работ, выполняемых геодезистами. Её цель заключается в том, чтобы как можно более точно отобразить местность, которая исследуется по заданию заказчика. Топосъёмка проводится в три этапа:

1. Сначала работа проводится в «полевых» условиях, когда непосредственно проводятся измерения.
2. Затем результаты, полученные в «поле», обрабатываются специалистами камерально или, другими словами, в лабораторных условиях.
3. В итоге, обработав и проанализировав полученные данные, геодезисты делают с помощью компьютерной программы цифровую модель земельного участка или геоподоснову на бумажном носителе.

Геоподоснова обладает тремя важными характеристиками: масштабом, который подробно был рассмотрен выше; системой координат; высотой сечения.

Высота сечения рельефа местности при топографической съемке

Этим понятием определяется различие высот двух соседствующих друг с другом горизонталей на топографической съёмке. Как правило, высота сечения в пятьдесят сантиметров применяется для топографических карт 1:500. Она вычисляется по следующей математической формуле:

h = d x tg a, где d — это расстояние между исследуемыми горизонталями; tg a — это тангенс угла, на которой наклонена местность; h — высота сечения.

На топографической съёмке вы, возможно, замечали круглые параллельные плоскости, на которые подразделяется карта. Чем больше таких плоскостей вы обнаружите на карте, тем меньше, соответственно, будет высота сечения рельефа, а значит, рельеф будет изображён на этой карте очень подробно.

Система координат при топографической съемке

Координаты определяются при помощи тахеометра — геодезического прибора, предназначенного для измерения расстояний, углов и высоты объектов, находящихся на интересующем заказчика земельном участке. В дальнейшем полученные результаты измерений обрабатываются специальными геодезическими программами, и на выходе получается чертёж земельного участка с понятными условными знаками и ясной легендой.

Чтобы топографическую съёмку и разработанный на её основе план участка было легко понять другим специалистам, необходимо сделать их на базе принятых стандартов и систем координат, на основе которых осуществляется единообразный кадастровый учёт. С этой целью используют спутниковые приёмники, позволяющие очень точно определить координаты интересующей местности, а затем, исходя из полученных данных, геодезисты получают возможность создать карту с верно выполненными измерениями.

В каких случаях может понадобиться топосъемка?

Не все работы, проводимые собственником на участке, требуют топографической съемки, но если существуют ситуации, то без оформления топоплана обойтись невозможно. Заказывать топосъемку нужно в следующих случаях:

1. Получение разрешения на строительство дома. Для его оформления вам потребуются ГПЗУ и СПОЗУ, а они составляются на основе топоплана.
2. Получение разрешения на подключение к коммуникациям. На крупномасштабных подробных топопланах обязательно указывается расположение наземных и подземных объектов, так же расположение домов и соседних с ними построек, деревья, кусты, перепады рельефа и т.п. Эти данные берутся за основу при разработке проекта подключения к инженерным коммуникациям. Учитывать данные топографической съемки необходимо и в том случае, если вы планируете переоборудование уже существующих инженерных сетей или обустройство автономных коммуникаций (водоснабжения, канализации).
3. Постановка земельного участка на кадастровый учет и дальнейшее оформление права собственности.
4. Разработка проектной документации для строительства или реконструкции объектов капитального строительства. Подробный топографический план необходим для правильной разбивки участка. В дальнейшем он поможет оценить объемы необходимых земляных и других работ.
5. Работы по ландшафтному дизайну. Для ландшафтных работ наиболее востребованными являются крупномасштабные топопланы, так как они позволяют максимально точно распланировать расположение дизайн-объектов на участке. Конечно, для того, чтобы разбить клумбу у дома топоплан не нужен. Однако, если планируется проведение масштабных работ, включающих, например, обустройство дренажной и ливневой систем, системы полива и пр. проведение топосъемки необходимо.

Как и где получить: пошаговая инструкция

Масштабы составления топографических карт
