Слив в бане: как технически грамотно отвести воду

Способ отвода сточных вод

Разберём конкретные случаи способов отвода сточных вод в зависимости от того, какой под баней грунт, насколько высок УГВ, каким способом выводится использованная при помывке вода.

Приямок под баней

Самый простой и бюджетный вариант слива воды, используемой в бане во время помывки. Не предполагает создания сложных инженерных сооружений и дорогостоящих материалов. Представляет собой заранее, ещё до возведения бани, выкопанную яму прямоугольного или круглого сечения прямо под помывочным отделением и/или парной. На дно которой насыпается мелки фильтрующий материал (песок), а слой выше делается из более крупных сыпучих фракций (щебень).

Приямок под баней допускается устраивать, если фундамент у бани столбчатый, что предполагает наличие под полом эффективной и постоянно действующей естественной вентиляции, а глубина залегания грунтовых вод достаточная, чтобы грунтовый фильтр в такой яме справлялся с очисткой воды от растворённых в ней моечных средств

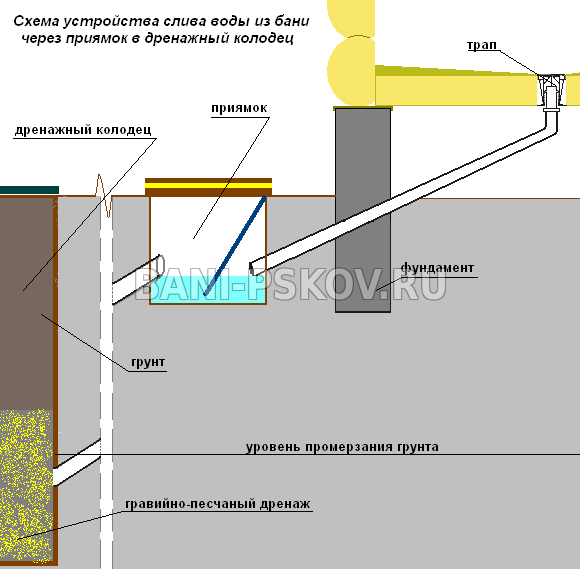

Сливной колодец

Обустраивается несколько в стороне от возводимой бани, отвод воды осуществляется трубой, проложенной от места слива в полу и наклонённой в сторону сливного колодца на угол не менее 2⁰. Это желается для того, чтобы:

1. вода самотёком шла в колодец-отстойник;
2. вода не замерзала в трубе при отрицательных температурах, блокируя тем самым самосток.

Эти два условия предполагают очень низкое расположение сливного колодца. То есть чем глубже будет яма, в которую устанавливается такой колодец с герметичным дном, и чем ниже расположено в нём приёмное отверстие, куда вставлена труба стока воды из бани – тем эффективнее и надёжнее будет работа слива.

Опорожнение колодца может осуществляться двумя способами:

1. откачка излишков вод ассенизационной машиной, с последующим выводом такой воды к местам очистки государственными или частными предприятиями;
2. добавление в слитую воду биологических реагентов, которые полностью нейтрализуют растворённые в воде вредные вещества. В этом случает такую воду можно через низко расположенную специальную трубу вывести в почву на глубине и отдалении, где в такой воде завершится цикл естественной очистки.

Примечание:

Чем плотнее окружающая застройка и чем выше уровень грунтовых вод, тем жёстче требования к выводимой в грунт после биологических очисток воды – вплоть до полного запрета такого вывода.

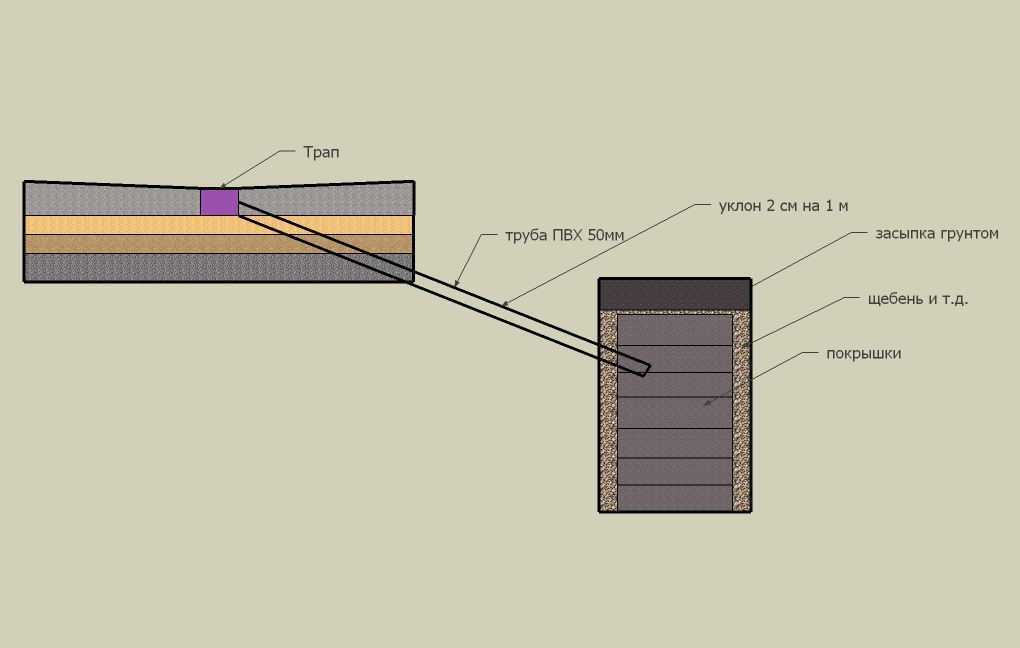

Фильтрационный колодец

Колодец, не имеющий герметичного дна и заполняемый в своих нижних уровнях фильтрующими природными материалами. Сливная вода в фильтрационных колодцах фильтруется и очищается естественным способом через сыпучие грунты с разным размером фракций, после чего естественным образом уходит в почву, растворяясь в окружающей среде. Или, в случае плотных грунтовых «подушек» в виде глины, оседает на таком естественном плотном дне и, переработанная полезными бактериями (присутствующими в таких колодцах изначально или вводимых в виде биопрепаратов искусственно), извлекается оттуда и используется для хозяйственных нужд.

Грунтовая фильтрация

Рассчитывать на фильтрацию сливной воды из бани грунтом можно только в том случае, если:

1. баня не используется в зимнее время или если точка замерзания находится ниже уровня грунтовых вод;
2. сливная вода успевает пройти все слои фильтрации грунтом до того, как достигнет УГВ.

Увеличение размеров частиц фильтровальных фракций идёт снизу вверх. То есть на самом дне фильтрационного колодца должны находиться самые мелкие частички фильтрационных субстанций. Обычно это чистый, без глиняных примесей, мелкий речной песок.

Простой или сложный слив в бане своими руками: пошаговое руководство для разных вариантов

Конечно же, проливной пол в бане, то есть, полное отсутствие какой-либо канализационной системы под баней, кроме обычного щебня, это наиболее простое решение и сделать его проще простого, однако недостатков там просто уйма, да и пользоваться подобным сооружением придется только летнее, теплое время года. Давайте же разберемся, как сделать слив в бане своими руками, причем немалую роль в этом будет играть разумность и обдуманность ваших решений, а также и от самого места расположения бани. Причем стоит оценивать все поэтапно, чтобы потом не возвращаться, и не переделывать за собой.

1.      Пол в бане и его устройство: куда будет стекать вся вода

Чаще всего пол в бане рекомендуют делать плотным и жестким, к примеру, отличным выбором станет цементная стяжка, что со всех сторон имеет уклон по направлению к желобу или же сточной трубе.

• Если таких труб или желобов в вашей конструкции несколько, все они должны сходиться прямиком к дренажному колодцу или же септику, где вода и будет впитываться в грунт.
• Желоба для подобных конструкций, вопреки досужим разговорам, лучше всего взять из асбестоцемента, ламинированного или же оцинкованного железа, во избежание быстрой коррозии и преждевременной порчи.
• Если сливной желоб прокладывать меж парной и моечной, то можно будет обойтись и одним каналом, что значительно сохранит время и ресурсы.
• Лучшие трубы для устройства канализации: слив в баню своими руками
• Внутренняя банная канализация подразумевает применение пластиковых, достаточно крепких, но безнапорных труб, с толщиной стенки не более трех с половиной миллиметров.
• Стоит проследить, чтобы все фасонные элементы были в пределах пяти-десяти сантиметров, так будет оптимальнее всего.
• Не стоит забывать и про уплотнители, причем покупать лучше высшего качества, чтобы потом не пришлось пожалеть.
• Стоит понимать, что система в идеале должна иметь единственное ответвление, в крайнем случае два или три, но ни в коем разе не больше.

Стоит понимать, что внешние канализационные отводы должны быть сделаны из ПВХ-труб, диаметром приблизительно от пяти сантиметров. Причем проложены они должны быть не выше точки промерзания грунта, иначе ваш водоотвод прослужить ровно до наступления морозов.

2.      Водяной затвор и его отсутствие: выбираем то, что более подходит

Для того, чтобы миазмы канализации не доходили до тех, кто парится в баньке, стоит задуматься об устройстве водяного затвора, то есть специального колена, которое предотвратит попадание загрязненного воздуха в помещения для мытья. Причем есть два варианта, при которых сам затвор можно делать, а можно решить проблему иным методом. Итак, для организации затвора нужно сделать специальный трап, к которому и крепится патрубок, не достающий до дна сантиметров на десять, пятнадцать, что и будет своего рода замочком. Стоящая внутри вода не позволит запаху проникнуть внутрь, чего, собственно, мы и добивались.

Второй вариант не менее эффективен, однако намного более прост в реализации. Причем стоит думать о его реализации еще во время строительства, чтобы максимально облегчить себе жизнь.

Цоколь строения должен быть приподнят кирпича на два-три, тут важно не переборщить, так как легко можно это сделать, а потом проложить дренажную трубку до самого септика или же дренажного колодца.
Внутри помещения, именно к этой трубе следует прикрепить колено так, чтобы его верхняя часть была на парочку сантиметров ниже уровня самого пола.
Далее чаще всего пол засыпают цементно-керамзитовой смесью, после чего делается обычная стяжка, с определенным уклоном, про который нельзя забывать.

Перед заливкой стяжки, в аккурат над сливным отверстием, то есть, фактически, как раз над коленом, укладывают обычный резиновый мячик, который и будет работать клапаном. Проследите, чтобы он удобно ложился в залитую и просохшую стяжку впоследствии, мог свободно выходить из своего «гнезда», и так же возвращаться. Он будет просто пропускать воду, но ложась на свое место предотвратит попадание неприятных запахов внутри помывочной или парной.

Типы сливных систем, которыми можно воспользоваться на участке

А вот если вы только строитесь за городом, этот вариант подойдет идеально – сделал канализацию один раз, и можно без проблем пользоваться многие годы.

Второй метод, с помощью которого можно организовать слив воды из бани, и ее последующую утилизацию, заключен в обустройстве большого резервуара. Туда будет происходить сливание сточных вод – это, так называемый, септик.

По мере наполнения емкости сточными водами, они из нее выкачиваются и вывозятся ассенизационной машиной. Недостаток данного варианта состоит в том, что септик необходимо обустраивать на самом низком участке территории, чтобы вода шла в него самотеком. Еще один минус – вам надо будет регулярно пользоваться услугами ассенизаторов, а это – лишние расходы. И последний нюанс – нужно сделать возможным проезд ассенизаторской машины по участку к септику, что далеко не всегда получается.

Третий вариант осуществить устройство слива в бане – вырыть колодец, наполненный фильтратом для очистки стоков. В качестве материала для него можно использовать щебень, песок, печной шлак, даже размельченные обломки кирпича – в общем то, что у вас есть из подобных сыпучих веществ.

Принцип действия системы очень простой: отведенные в автономную канализацию сточные воды проходят сквозь фильтрат. Тот заиливается, и микроорганизмы, которые его заселяют, очищают стоки от органических загрязнений. Затем вода дополнительно очищается в почвенном слое. Далее ее тоже можно применять для полива.

Недостаток данной системы один. И заключен в том, что фильтрующий материал не быстро, но засоряется. При интенсивном потреблении воды его надо либо заменять, либо очищать раз в полгода.

Давайте поподробнее остановимся на последнем варианте, как на наиболее локальном, наименее затратном и требующем самого малого объема работ.

Автономная канализация бани с колодцем-отстойником

Эта система отведения стоков из бани основана на установке двух емкостей из пластика. Одна из них является отстойником для твердых взвешенных частиц. Во второй надо будет сделать отверстия. Она будет играть роль дополнительного очистного фильтра перед тем, как вода будет сливаться в почву в заранее предусмотренном пространстве между емкостями и грунтом.

Сначала определитесь с тем местом, где будете сооружать септик для стоков из бани.

Немного о том, какие должны быть полы. Самое простое их обустройство из тех, что можно осуществить самостоятельно, без приглашения строительной бригады, таково.

На слой двойного рубероида насыпьте слой песка. Далее сделайте черновую стяжку. Когда она высохнет, расположите на ней утеплитель и поверх него сделайте бетонные полы, обязательно с наклоном в центр помещения. Там, в точке схождения горизонтальных наклонов от всех стен, расположите слив под воду. Сделать его можно из углового пластикового фитинга. Он должен иметь вид воронки с диаметром 5 см. К фитингу прикрепите отводную трубу, которая будет уходить под раздевалку или предбанник.

Трубопроводы из парилки и моечной соедините под полом тройником. Далее отводную трубу выводите наружу, откуда смонтируйте трубопровод, который направьте в септик.

На бетонных полах в парной и моечной смонтируйте деревянные щиты, с достаточно большими зазорами для просушки бани после ее посещения. Щиты надо сделать съемными, чтобы можно было их поднимать. Чтобы система труб и слив под баней были доступны, можете смонтировать небольшой лючок. Если система отвода воды утеплена достаточно хорошо, можете этого и не делать.

Отверстия в емкости с перфорацией просверливайте небольшие. Это необходимо для того, чтобы фильтрат не проникал внутрь и не заглушал дырочки.

Крышку сооруженного на участке септического резервуара несколько раз пропитайте антисептическим составом. Если в вашем регионе зимы очень холодные, то помимо крышки, септик необходимо снабдить и теплоизоляцией.

Такая автономная система обладает несомненными достоинствами:

1. Не нуждается в постоянном уходе
2. Ее легко сделать своими силами
3. Самое главное – она очень дешевая

Методы отвода воды

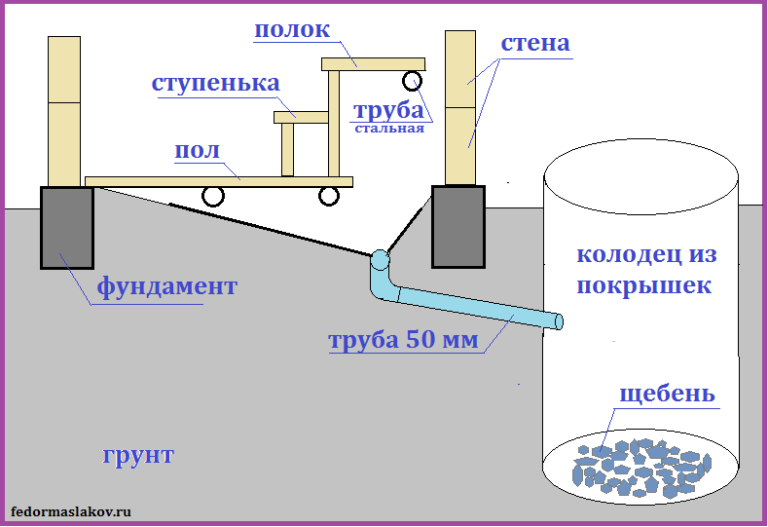

Схема устройства системы фильтрации для слива из бани

Конструктивные особенности основания и способы обустройства гидротехнического аппарата напрямую зависят от того, из каких видов материалов будет сооружаться пол. Как правило, для отделки основания используют дерево, цементную стяжку или комбинированные варианты материалов. Под любой из типов конструкции заранее подготавливают систему для отвода водных масс из бани.

Устройство сливного механизма может быть разным и зависит от множества факторов:

1. Для бани на три-четыре человека целесообразно сделать выгребную яму под фундаментом сооружения. Стены такой ямы окантовывают кирпичом и засыпают песком. По мере наполнения резервуара водой жидкость из него выкачивают с помощью очистительной машины;
2. В случае сооружения своими руками бани на большое количество людей лучше сделать сливную трубу, сообщенную с центральной канализацией или отдельно стоящим колодцем;
3. Чтобы очищать сточные воды от грязи, желательно обустраивать систему подземной фильтрации. Она оснащается специальным отстойником, распределительным колодцем и сточной трубой;
4. Более простым вариантом очистки воды станет устройство фильтрующего колодца. Под баней засыпается фильтрующий материал (щебенка, обломки кирпича, керамзит). В процессе орошения водой минеральная подушка покрывается илом, который и очищает сточные воды перед попаданием в грунт.

Как сделать деревянный пол в бане со сливом воды

Полы в бане своими руками чаще всего делают бетонные или дощатые. Деревянные полы в бане выкладывают из досок с сечением 15×5 см, прикрепляя на лаги (бревна с сечением 14- 18 см или брус 15×15 см).

Перед тем как сделать пол в бане, учтите, что они могут быть протекающими и непротекающими. Для протекающих полов из древесины предусматривают щели для стока воды, которая впоследствии впитается в грунт под баней. Пол съемный, поскольку после посещения бани его поднимают и просушивают. Утеплить его невозможно, поэтому он подходит для областей с теплым климатом.

Непротекающие полы из древесины имеют конструктивный уклон: по нему вода стекает в трап, откуда попадает в водосборник и затем сходит в резервуар отстойника по специальному отводу. Такая конструкция возможна с утеплением, но стоит достаточно дорого.

До того как сделать деревянный пол в бане, создают каркас из лаг (тип древесины — сосна или лиственница). Обязательно предусматривают наклон пола для слива воды в бане, а чтобы избежать прогибов лаг при нагрузке, под них складывают столбики из кирпича или бетона. Если опоры кирпичные, нужно выполнить площадки из железобетона толщиной более 20 см и больше периметра самого столбика на 5—7 см с каждой из сторон.

Для опор из бетона готовят ямы глубиной около 40 см, тщательно утрамбовывают их дно, насыпают слой песка в 10 см, затем уплотняют и его, предварительно смочив водой. Затем насыпают щебень слоем в 15 см. Сооружают опалубку, выступающую над землей на 5 см.

Перед тем как сделать пол в бане со сливом, непременно предусматривают уклон в сторону сливного отверстия. Если же пол непротекающий, уклон не обязателен. Кромки изолируют рубероидом. Заливают густой раствор бетона в пропорции: на 1 часть цемента 5 частей щебня и 3 части песка.

Для гидроизоляции площадки после полного высыхания бетонного раствора ее обрабатывают расплавленным битумом и приклеивают на него рубероид.

В процессе того, как положить пол в бане, помните, что верхний срез столба опоры должен находиться на одном уровне с верхним срезом фундамента, если он ленточный. При столбчатом типе фундамента лаги держатся на брусе закладного венца, следовательно, верхний срез опорных столбиков идет вровень с брусом.

Устройство слива в бане

В разных помещениях бани принято делать различные по конструкции и принципу работы сливные устройства. Существует три варианта построения слива в помещении бани:

• Фальшполы с проливными половицами. Часто используется в парилке, где должен быть теплый деревянный пол, обеспечивающий комфортное пребывание в условиях высокой температуры. Тогда как в моечном отделении традиционно используется плитка с уклоном и душевым трапом;
• Непротекающие полы. Вся жидкость, грязная вода остается на полу и смывается с поверхности через стандартный слив с сильфоном в септик или сборную емкость;
• Комбинированный вариант, используется только в небольших банях или в полноценных моечных отделениях бань. В современных проектах бани применяется ограниченно, как не соответствующий санитарным нормам.

Выбор конкретной схемы зависит от устройства фундамента, способа утепления и обустройства водяного затвора. Для небольших парилок и моечных отделений бани используется система двойных полов, это удобно, особенно, когда постройка установлена на свайном фундаменте. Если планируется строить коробку бани в виде пристройки к дому, то наиболее подходящим вариантом будет непротекающий пол со сливом чрез трап. Это упростит подключение канализации бани к общей системе удаления сточных вод здания.

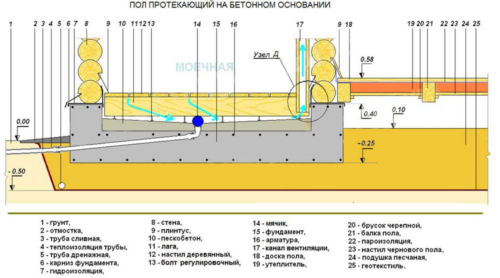

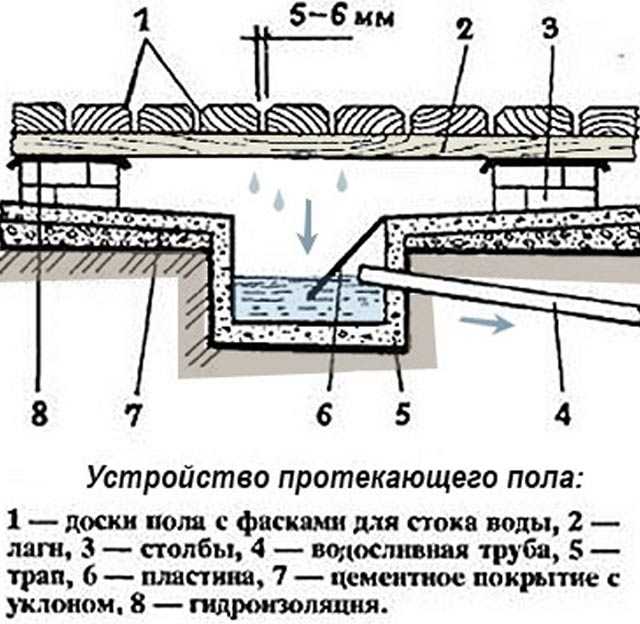

Протекающие полы

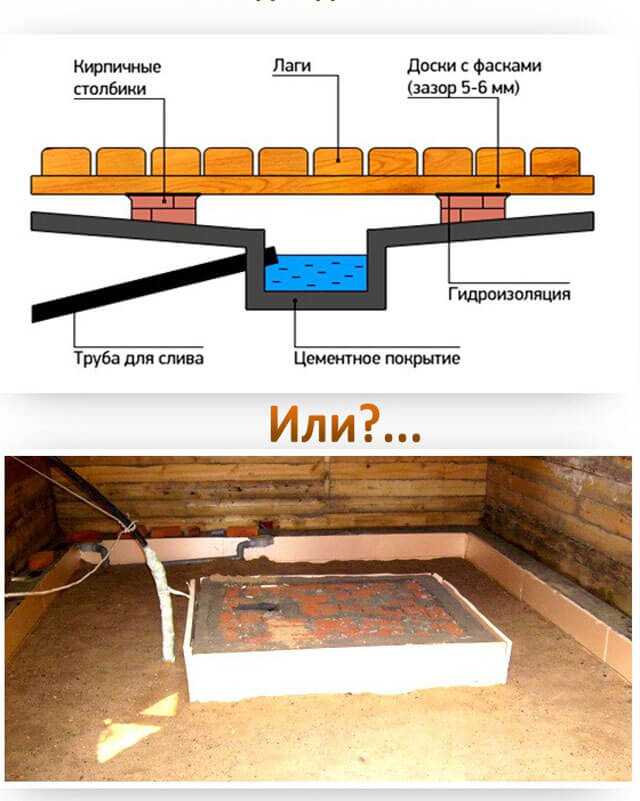

Подобные варианты устройства слива в бане с деревянным полом еще назывались проливными. Суть конструкции заключалась в том, что верхняя часть пола представляла собой доски, уложенные с зазором до 10 мм, поэтому большая часть воды просто протекает через щели и собирается на нижнем ярусе или впитывается в грунт. При этом сами половицы, как правило, изготавливали с небольшим скруглением поверхности, что обеспечивало нормальный сток воды и сброс ее на нижний уровень в подпол. Один из вариантов слива воды в бане с деревянными полами представлен на схеме ниже.

Зазор между половицами помогает сушить пол

К преимуществам подобного устройства системы подбора и слива воды можно отнести:

• Простую уборку помещения;
• Отсутствие луж и остатков воды на поверхности на деревянных половицах;
• Долговечность лагов, утеплителя и деревянных деталей пола и системы слива.

Важно! Несмотря на то, что нижний ярус, на котором происходило накопление влаги и грязи, фактически остается закрытым чистовыми деревянными полами, вся система слива воды из бани хорошо приспособлена для вентиляции и просушки подпола

Как правило, на нижний ярус выходят вентиляционные каналы от печи, расположенной либо в парилке, либо в предбаннике. По завершению банных процедур каналы открывались, раскупоривались вентиляционные окна в самой парилке или в моечном отделении, и теплый воздух от печи достаточно быстро высушивал и удалял следы воды, если она не была удалена через систему слива.

Непротекающий пол

Понятно, что изготовление проливных или палубных полов требует достаточно серьезных затрат, связанных с изготовлением двух уровней сбора воды, установкой сливной системы и подключением канализационной трубы, ведущей в приямок или в емкость септика.

Гораздо проще в процессе строительства сделать в бане классические бетонные полы с небольшим уклоном в сторону слива. Бетонная стяжка обязательно утепляется пенопластом или экструдированным пенополистиролом. Для обеспечения стока воды через систему используется классический вариант с коленом и гофровой трубой, либо можно установить более современный душевой трап.

Схема для слива с теплым полом для бани — пристройки к дому

При этом пол бани не обязательно покрывать плиткой, поверхность вполне реально можно облицевать деревянными половицами. Такое решение чаще всего используются для парилок. Количество воды, сбрасываемое через систему слива, относительно невелико, поэтому можно обойтись небольшим сливным патрубком, установленным в углу помещения.

Комбинированная схема слива воды для бани

Данный вариант организации слива воды традиционно используется для больших помещений бани с утепленным основанием и бетонным ленточным фундаментом.

Суть устройства системы слива заключается в том, что вода собирается в центре помещения в специальный желоб или приямок. Канал накрывается защитной решеткой, а сливные поверхности обычно закладываются решетчатыми настилами.

Водосборный канал или желоб обычно имеет дополнительный уклон, по которому вода стекает непосредственно в грунт либо в септик, размещенный в подполе бани. Конструкция достаточно простая, поэтому зачастую ее используют для дачных вариантов парилок и бань, построенных своими руками.

Пошаговое руководство по укладке пола со сливом в бане своими руками.

Что вам потребуется для обустройства в бане пола со сливом.

1. Бетонный раствор (песок, цемент, щебень). Лучше приобретите уже готовую смесь, так как такой большой объем самостоятельно замесить у вас вряд ли получится, а если и выйдет, то уж, наверняка, качественным его никак нельзя будет назвать.
2. Битый кирпич/гравий.
3. Рубероид.
4. Металлическая сетка в качестве армирующего материала.
5. Пенопласт, минеральная вата, перлит — материал служит для утепления пола, добавляют его при замешивании смеси.

Подготовительный этап работ.

Первым делом установите систему отвода отработанной воды, представленную двумя трубами и промежуточным резервуаром в виде ямы, выкопанной в грунте (40×40×30). Для этого необходимо предварительно поработать над ее проектом и после разметить все необходимое уже на месте.

Далее:

• забетонируйте дно и стенки резервуара раствором в 5 см высотой;
• от резервуара должна отходить фановая трубка диаметром 20 см, выведите ее в сточную канаву либо особый септик;
• вторая труба должно вести к резервуару из бани, для ее установки сначала определите уровень и место сливного отверстия, только после этого переходите к ее укладке, во избежание неприятных запахов, оборудуйте данную трубу специальным клапаном.

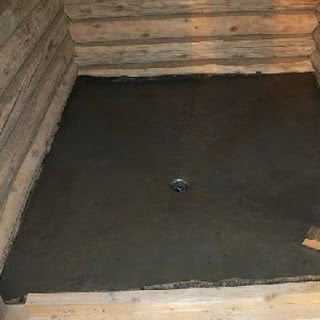

На изображении устройство слива в бетонном полу, но без второй трубы.

Заливка пола.

Для начала подготовьте основание пола для заливки.

Снимите верхний слой грунта. Насыпьте, а затем тщательно утрамбуйте песок до образования ровной площадки с однородной поверхностью. Насыпьте гравий, желательно, чтобы он был крупным. Если его нет, можно использовать битый кирпич. Еще более тщательно утрамбуйте и этот слой, его толщина должна быть не более 15 см. Плюс, обязательно на этом этапе добейтесь однородной ровной поверхности. Насыпьте щебень и опять же приступайте к утрамбовке. Толщина этого слоя не должна быть более 10-ти см. Переходите непосредственно к заливке. Получаемый в результате ее слой бетона должен иметь толщину около 5 см

Акцентируем ваше внимание, что уже на этом этапе полу необходимо обеспечить наклонную в сторону слива (резервуара) поверхность. Добейтесь этого с помощью выставленных маяков или иных ориентиров

Наклон (разница высот пола с противоположной стороной от слива) должен составлять примерно 2 см.
Смажьте битумом зазоры между стенками фундамента и бетоном. После того, как бетон высохнет, уложите утеплитель (пенопласт, минеральную вату, керамзит). Также можно применить перлит, замешав его вместе с раствором, но в таком случае особое внимание обратите на рекомендуемые особенности его использования и следуйте точным указаниям в инструкции, иначе его использование может стать неоправданным. Пришло время укладки армирующей сетки либо иного соответствующего вида армирующих материалов.
На этом этапе будет лучше, если вы найдете себе помощника. Так заливка пола будет осуществляться правильнее и быстрее. В противном случае, из-за достаточно быстрого загустевания материала, вы просто не сможете в одиночку добиться нужного результата. Процесс заливки должен выглядеть так: подготовка-заливка-уплотнение (выполняется оно с помощью вибратора)-разравнивание. И это все практически одновременно. Пока кто-то заливает, кто-то уже готовит следующую партию. Пока кто-то разравнивает, кто-то заливает следующий метр пола. И в таком порядке до завершения работы. Проще добиться правильной поверхности помогут маячки, которые выставляются либо на этапе укладки утеплителя на нем же, либо крепятся на стенках фундамента. Саму заливку, как правило, начинают с дальнего угла и двигаются по направлению к выходу.
Когда весь пол будет залит, оставьте помещение до полного застывания бетона — в среднем, на 3 недели для того, чтобы пол смог выдерживать большие нагрузки. Проверить готовность пола к дальнейшим работам достаточно просто: ударьте по бетону молотком. В случае полной готовности, бетон не потрескается.

Деревянная составляющая пола.

• Уложите на поверхность бетонной стяжки гидроизоляцию – рубероид.
• На него — утеплитель (минеральную вату, пенопласт).
• На слой утеплителя снова укладывайте слой гидроизоляции.
• Далее выставьте лаги 5×5 см. Для естественной вентиляции, необходимой для нормального существования деревянной поверхности в банных условиях, проделайте дополнительные отверстия в фундаменте.
• Теперь пришло время и для самой «лицевой» доски. Она должна быть, в идеале, шпунтованной либо обрезной строганной.
• Заметим, что в окончательном варианте ваш пол не должен потерять те 2 сантиметра уклона к сливу, которые были заявлены на этапе заливки.
