Прокладка канализационных труб в земле: технологические правила и нюансы

Размещение водопровода и канализации

При прокладке подземных коммуникаций необходимо отталкиваться от нормативных требований. В них, кроме всего прочего, указывается минимальное горизонтальное расстояние в свету от трубы до существующего фундамента дома:

• для водопровода – 5 метров;
• для напорной канализации – 5 метров;
• для бытовой канализации (самотек) – 3 метра;
• для дождевой канализации – 3 метра;
• для дренажных сетей – 3 метра;
• для сопутствующего дренажа – 0,4 метра.

В стесненных условиях дистанцию от коммуникаций до обреза фундамента разрешается сокращать до 1,5 метров, но только в тех случаях, когда для водопровода используются стальные или полимерные трубы, а для канализации – напорные чугунные. При этом они должны будут укладываться в кожухе на отметке выше уровня фундаментной подошвы на полметра.

При монтаже коммуникаций в условиях просадочных и вечномерзлых грунтов, отступ от фундамента дома до трубопроводов может быть увеличен. Данное решение принимается на этапе привязки объекта строительства к конкретным геологическим условиям. В отдельных случаях допускается уменьшение дистанции, но такое решение должно иметь соответствующее обоснование.

Расстояние до фундамента ограждений:

• для водопровода и напорной канализации – не менее 3 метров;
• для бытовой и дождевой канализации – не менее 1,5 метров;
• для дренажа – не менее 1 метра.

До основания опор воздушных ЛЭП предусмотрены следующие дистанции по горизонтали:

• до 1кВ – 1 метр;
• до 35кВ – 2 метра;
• свыше 35кВ – 3 метра.

Также в нормах приведены минимальные отдаления трубопроводов от оси ствола дерева с кроной, составляющей в диаметре не более 5 метров. Для канализационной сети горизонтальный размер составляет 1,5 метра, а для водопроводной и дренажной – 2 метра.

Не менее важным является расположение инженерных сетей относительно друг друга. Для водопровода всегда выбирается более высокий уровень укладки, чем для канализации. Особенно это касается мест пересечения двух трубопроводов, которое необходимо делать под прямым углом. Минимальное расстояние по вертикали должно быть 0,4 метра.

Шаг параллельных водопроводных веток разрешается принимать 1,5 метра, а канализационных – 0,4 метра. Расстояние между канализацией и водопроводом в плане устанавливается в зависимости от диаметра и материала изготовления труб. Оно составляет – 1,5-5 метров.

Правила прокладывания трубопровода

Осуществление по монтажу и укладке сточного трубопровода в индивидуальной жилой площади или земельном участке, производится по особым правилам от 1985 года. Согласно этому документу, кроме технических предписаний, оглашены и другие нормы по правильному устройству канализационных труб в земле.

Согласно этим предписаниям, глубина прокладывания канализации должна равняться от глубины промерзания не менее чем 50 сантиметров. Расстояние высчитывается от низа труб если устройство трубопровода ведется на грунте.

Прокладка сточной магистрали в грунте выполняется с соблюдением нижеперечисленных требований:

Чтобы предупредить размытие грунтовыми водами, что особенно актуально в сезоны с выпадением осадков, место будущего пролегания канализационной системы необходимо хорошо утрамбовать и уплотнить;

Технологически правильная прокладка труб, предполагает устройство специального колодца в том месте, где имеется изгиб или крутой поворот. Этот технологический колодец служит для ремонтных нужд, с его помощью производится замена неисправных элементов и профилактическое обслуживание.

Также имеется ещё одна важная рекомендация для прокладывания канализационных сточных труб в грунте, благодаря которому можно получить дополнительные преимущества в виде удобства к элементам системы если они выйдут из строя. Для этого необходимо дно просыпать песчаной «подушкой» 15 — 20 сантиметров. Такого же размера нужно просыпать и над трубами.

Укладка трубопровода в траншею

Утепление канализационных труб наружной канализации

После того, как вырыта траншея, приступают непосредственно к монтажу трубопровода.

Внимание! Использование полимерных труб значительно облегчает обустройство канализационной системы на участке. Ниже приводятся советы по работе именно с такими изделиями. При прокладке канализационных труб в земле технология включает следующие этапы

При прокладке канализационных труб в земле технология включает следующие этапы.

Работу начинают выполнять от фундамента дома. Выходящую из здания трубу соединяют с магистралью при помощи раструба.

После формирования выхода из здания выполняется укладка канализационных труб в траншею. Для этого кладем их вниз раструбом и приступаем к соединению.

На поверхности трубы ставят отметку, указывающую, на какую глубину изделие должно войти в раструб. Края зачищают от загрязнений, затем канализационную трубу вставляют в раструб до упора.

Монтаж канализационных труб

Внимание! Если используется специальная мастика для герметизации труб из полимера, то лучше наносить ее на кромки перед выполнением сварочных работ. Идеальным вариантом было бы, если бы канализацию прокладывали по прямой. Но система для отвода стоков на участке обычно несколько раз меняет направление и имеет изгибы

Как проложить трубы, чтобы не возникали засоры? Для этих целей используют отводы, а в местах поворота оборудуют смотровые колодцы

Но система для отвода стоков на участке обычно несколько раз меняет направление и имеет изгибы. Как проложить трубы, чтобы не возникали засоры? Для этих целей используют отводы, а в местах поворота оборудуют смотровые колодцы

Идеальным вариантом было бы, если бы канализацию прокладывали по прямой. Но система для отвода стоков на участке обычно несколько раз меняет направление и имеет изгибы. Как проложить трубы, чтобы не возникали засоры? Для этих целей используют отводы, а в местах поворота оборудуют смотровые колодцы.

После завершения монтажных работ повторно проверяют наклон труб.

Для предохранения системы от замерзания используют рулонный или формовой утеплитель. Рулонный материал наматывают на трубопровод в процессе укладки, формовой – надевается на трубу как чехол. Теплоизолирующие материалы для защиты от воды укрывают слоем гидроизоляции.

Траншею засыпают сначала песком (до 15 см), а затем вынутым грунтом. Грунт из канавы предварительно измельчают. Крупные камни удаляют для того, чтобы не повредить пластиковые трубы. Когда слой грунта достигнет 30 см, его тщательно уплотняют по бокам. При дальнейшей засыпке землю трамбуют после каждых 5-6 см.

Проверка наклона труб перед засыпкой траншеи

Коммуникации, проложенные в земле, подвергаются довольно серьезным внешним воздействиям: на них давит слой грунта, оказывает влияние влага и низкие температуры. Все требования, предъявляемые к прокладке труб, проверены длительным опытом. Сиюминутная выгода от их нарушения в будущем неизбежно обернется большими потерями.

Работы по прокладке труб

Технологически процесс прокладки канализации не представляет особой сложности. Сначала необходимо вырыть траншею, глубина которой соответствует нормативным показателям, характерным для данного региона.

Перед тем как проложить канализационные трубы, на дно канавы засыпается песок. Высота песчаного основания составляет 10-15 см, поэтому глубина траншеи должна быть также увеличена на эти значения.

Песчаная подушка позволяет выровнять дно канавы. Перед прокладкой труб песок нужно тщательно утрамбовать, чтобы предотвратить последующую усадку

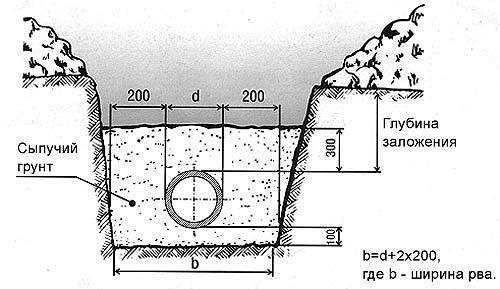

Ширина траншеи закладывается примерно на 40 см больше, чем диаметр используемой трубы. В местах подхода труб к септику и на выходе из домовой канализации траншею делают немного шире, чтобы было удобно проводить монтажные работы.

Чтобы предотвратить намокание фундамента и стен дома в случае аварийной утечки, септик устанавливают на расстоянии не ближе 5 м от строения (+)

После того, как траншея и основание подготовлено, необходимо соединить между собой трубы, а затем производить их укладку. Длинные участки магистрали уложить ровно и правильно одному человеку не под силу, поэтому к этой работе желательно привлечь несколько помощников.

На концах труб находятся специальные уплотнительные резинки. Перед их стыковкой друг с другом по периметру трубы наносится силиконовая сантехническая смазка, которая облегчает процесс стыковки и делает стык более надежным.

Но здесь нельзя применять силу, излишнее усилие на трубу может повредить резинку или вырвать ее с посадочного места, что приведет к нарушению ее герметичности.

Прежде чем уложить подготовленный трубопровод, на выход из домового водоотвода надевается патрубок, который имеет необходимый угол. Другой край магистрали укладывается в отверстие в септике.

Если накопительный колодец сделан недавно, желательно сразу же не заделывать отверстие бетоном, поскольку при усадке септика труба может лопнуть.

Патрубок, надетый на выходящую из дома трубу, позволяет направить трубопровод в нужном направлении

Засыпка канализационной трубы проводится следующим образом: сначала насыпается песок таким образом, чтобы труба была полностью им покрыта. Затем он поливается водой, а после того как произойдет его усадка, подсыпается еще партия песка. После этого магистраль полностью засыпается землей.

По техническим нормативам в местах поворотов трассы должны быть установлены поворотные колодцы, а на прямых участках трубопровода на каждые 35 м оборудуются смотровые колодцы. Помимо этого каждые 15 метров прямой магистрали устанавливают ревизию или прочистку.

Установка ревизии несложная процедура, но она позволяет контролировать состояние канализационной сети на протяжении всего трубопровода и при необходимости прочистить нужный участок тросом или струей воды

Ревизию можно сделать из той же самой канализационной трубы, которая устанавливается вертикально на нужных участках трубопровода при помощи тройника. Сверху она закрывается заглушкой. При помощи этого довольно простого устройства можно получить быстрый доступ к засорившемуся участку магистрали.

На наиболее ответственных участках сети лучше установить смотровой колодец.

Порядок работ

Рассмотрим базовый порядок работ для прокладки труб канализации в земле.

Рытьё траншеи

Непосредственно начальным этапом обустройства канализационной системы в земле, можно назвать саму процедуру раскопки траншеи. В зависимости от объема работ, можно привлечь тяжелую специальную технику как, например, экскаватор. Однако если объем небольшой, то можно и сделать своими силами. Главное, что необходимо, это соблюдение размеров сливной ямы согласно предписаниям документации. Соблюдение его размеров обязательно для любых способов раскопки траншеи.

Укладка

Сточные трубы по принятым требованиям, рекомендованы с наружным диаметром 110 мм. Если трубы для укладки будут с превышающим размером, то и ширина траншеи возрастёт.

Если у застройщика имеется необходимость проложить канализацию по всем правилам, тогда следует учитывать:

• Прокладывание трубопровода в грунте подразумевает монтаж от несущего фундамента;
• В тех случаях при котором у жилого дома не имеется отверстия, придётся его выдолбить и подвести к нему трубопровод;
• Если проект сооружения предусматривает отверстие для вывода в фундаменте изначально, останется просто состыковать составные части пластиковых труб.

Утепление канализации

Сточные воды, которые проходят по поверхности труб, все же чаще всего имеют нормальную температуру не ниже комнатной, тем более при правильном устройстве системы жидкость не задерживается, а сразу же поступает в сточную яму. Тем не менее иногда приходится сталкиваться с перемерзшими стоками. Это чревато большим риском разрушения и деформации труб из-за расширения замерзшей воды. Именно поэтому, во избежание подобного развития событий, нужно произвести дополнительное утепление наружного трубопровода.

Существует три способа, чтобы предупредить возможное замерзание канализации:

• соблюдение глубины промерзания грунта в зимний период;
• утепление трубы в грунте с использованием  утеплителей(Вспененный полиэтилен, пенополиуретан, минеральная вата и другие);
• утепление с применением в конструкции греющего кабеля.

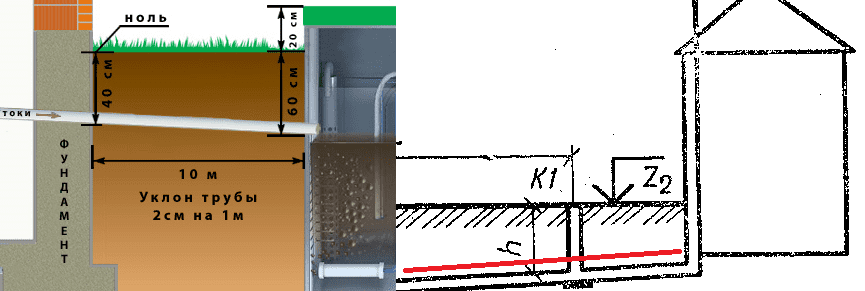

Минимальный уклон

Идеально ровная система канализационных трубв в земле практически не встречается, поэтому сооружение часто имеет множество изгибов и поворотов. Главная их опасность для эксплуатации сточной системы, это нежелательное накапливание отложений, что ведет к различного рода неисправностям.

Приступать к монтажу наружной сточной системы рекомендуется только при соблюдении правил по уклону трубопровода. Угол уклона желательно выдержать в пределах не менее 2 — 3 сантиметров на метр сточной трубы. Это требуется для создания естественного давления, если им пренебречь при монтаже сточных труб, то стоки не попадут в септик и быстро выведут систему из строя.

Особо важным требованием в этом случае является — прокладывание канализационных труб с применением отводов, имеющих значение углов до 90 градусов.

Детали прокладываются раструбом к низу. Для более комфортной и легкой состыковки рекомендуется нанести на края трубы специальный смазывающий раствор и насколько возможно глубже установить деталь.

На тот момент, когда отверстие для вывода из дома уже сделано, можно начать монтаж трубопровода с соединением между собой.

Проведение процедур по состыковке составляющих элементов с трубами, производится с помощью простого технического приема. Наносится отметка, с помощью которой определяется глубина фиксации составляющего элемента. По этим маркерам необходимо производить установку всех составляющих. Только после этого можно производить утепление всей сточной системы, особенно если трубы пролегают в том слое грунта, который промерзает в зимний период.

И наконец завершающим этапом прокладки сточной системы, выступает непосредственно засыпание траншеи грунтом

При проведении этого процесса, важно регулярно проверять уклон так как после предыдущих процедур его параметр может немного изменится

Часто собственники личных квадратных метров, не имея практические знания и хотя бы общей теории об корректном устройстве системы стоков, игнорируют некоторые вышеперечисленные рекомендации. Например, при трамбовании и уплотнении песчаной подушки, насыпь по незнанию прижимают сверху. Как следствие, такая халатность часто приводят к весьма неприятным последствиям, таким как повреждение и застой нечистот.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Как выбрать место под септик из бетонных колец под ключ

До того, как стоки проникнут в грунт, нужно очистить их и обезвредить. В этом и состоит назначение очистной станции.

Здесь органическая составляющая фекальных и сточных скоплений разделяется на безопасный ил и воду, пригодную для полива территории. Септик как таковой не оказывает влияния на его содержимое, но он создает условия, в которых  развиваются бактерии, разлагающие органику на безопасные элементы.

Кроме соответствия регламенту этого документа нужно получить гигиенический сертификат, который дает право устанавливать очистную станцию в выбранном месте, о чем упоминается в СанПиН 2.1.5.980-00.

Согласно этим документам, правильный септик из бетонных колец должен строиться как минимум в 50м от скважинной или колодезной шахты, а сброс воды с септика должен быть на расстоянии минимум 30м.

Устанавливать септик следует как минимум в 4м от дома и водяных труб возле него, притом не менее чем в 5м от дороги. Чтобы построить септик в выбранном месте, нужно обратиться в санэпидемстанцию или администрацию района за разрешением на строительные работы и сертификатом.

Строить септик можно, не согласовывая строительство с местной администрацией. Однако при выявлении нарушений законодательных требований штрафы ждать себя не заставят, как и требования переноса капитальной конструкции в другое место.

Расчет септика из бетонных колец – вычисляем объем и производительность

Чтобы стоки полностью очистились, они должны пролежать в очистной станции минимум трое суток. А потому объем каждой секции септика вычисляется как:

V = 3*Y*Z

Здесь: V – объем отдельной секции септика, Y – норма водного потребления одним человеком (условная), Z – максимальное число живущих в доме людей.

Установленные в соответствии с этой формулой септики очень большие, но они обеспечивают максимальное очищение фекальных и канализационных стоков, делая из них пригодную для орошения участка воду и ил, служащий удобрением. Норма водного потребления определяется многими параметрами.

Водопровод внутри помещений и канализация строений отвечают условной норме в 95–300 л на человека за одни сутки.

Можете посчитать самостоятельно, сколько воды потребляете, или используйте таблицу СНиП.

Продумывая устройство септика из бетонных колец, лучше придерживаться максимальных значений, а численность проживающих увеличить на 50%. Хотя из-за этого стоимость строительства септика возрастет, вы исключите риски: в случае приезда гостей септик не переполнится и землю возле строения не зальют фекалии.

При таком подходе существенно сокращаются расходы на строительство, а степень очищения стоков при возрастании количества жильцов становится хуже.

Если очищенную воду предполагается сбрасывать недалеко от строения и мест водозабора (до 50 м), используйте формулу применительно к объему одной секции.

Если расстояние больше 50м, можно использовать формулу применительно к общему объему. Недоочищенные стоки, удаленные на такое расстояние, будут неопасны.

Типы септиков из бетонных колец

Из железобетонных колец строят септики нескольких типов, и отличаются станции:

1. уровнем заглубления;
2. диаметром колец;
3. утеплением.

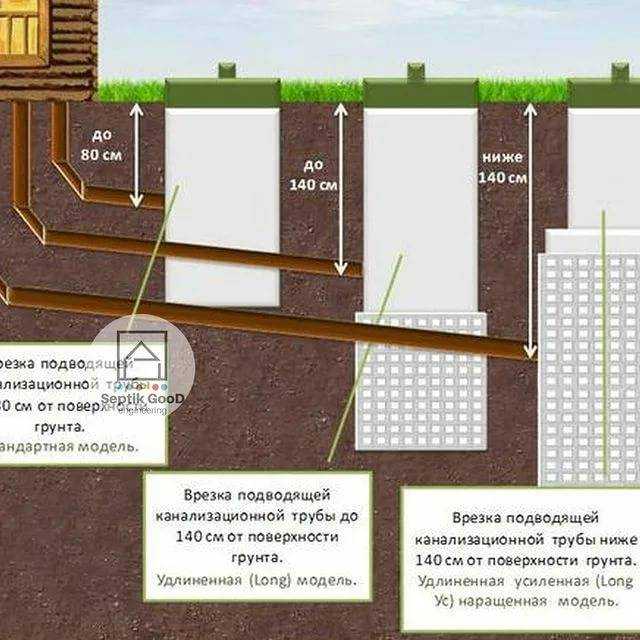

Заглубление септика определяется как его габаритами, так и зимними температурами, точнее, глубиной промерзания грунта.

Чем она ниже, тем ниже нужно устанавливать септик, поскольку сильное понижение температуры (мене нуля градусов) тормозит или даже останавливает протекающие в каждой секции процессы. Поэтому нужно или сильно заглублять септик – все его секции, или утеплять каждую пенопластом или подобным утеплителем.

Можно сократить расходы на установку бетонных колец под септик при большем заглублении станции, если выше глубины промерзания грунта монтировать не кольца из железобетона, а кирпичный колодец, поскольку над глубиной замерзания грунта процессы в септике сильно тормозятся даже при качественном утеплении.

Также септики классифицируют по количеству их элементов. Одноэлементные получили названия выгребных ям и считаются малоэффективными.

Эффективнее всего конструкции  из трех элементов. Большее число секций на качество очистки стоков не влияет. Три секции можно размещать в продольном направлении, тогда установка очень длинная, или треугольником, когда почти на треть сокращается площадь ямы под септик, а с ней и объем грунта, который надо выкопать.

Видео: монтаж наружной канализации ↑

Отчет об установке локальной наружной канализации без помощи профессиональных строителей.

Что дешевле: выполнять монтаж канализации самостоятельно или доверить установку наружной разводки специалисту? Сэкономить не удастся: слишком много нюансов, от которых зависит, будет ли система нормально работать. Малейшие промахи в определении наклона, глубины приведут к тому, что всю канализацию нужно будет переделывать. А ремонт неправильно проложенного трубопровода обойдется дороже, чем профессиональный монтаж – придется разбирать трубопровод, менять траекторию укладки, регулировать наклон. Самостоятельно провести коммуникации без ошибок удастся только на идеально ровном участке при небольшой длине ветки.

Порядок работ при создании наружной канализации

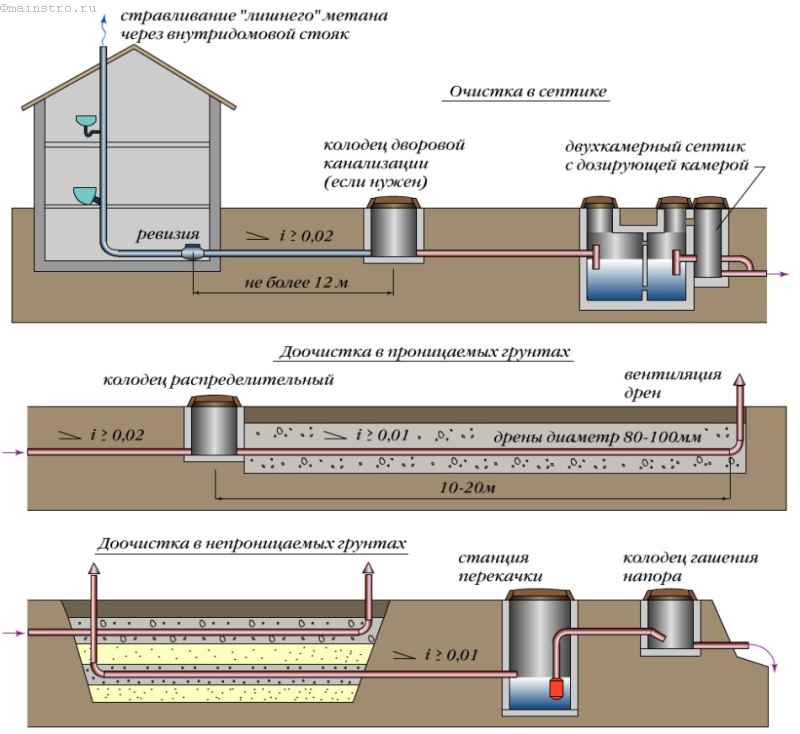

Начинается прокладка труб канализации с проекта. Рекомендуется сделать траншею с минимальным количеством изгибов, оптимальное решение — совершенно прямая труба без каких-либо поворотов.

Если же без них никак не обойтись, а длина системы более 12 метров, в таких местах устанавливают смотровые колодцы, поскольку именно здесь чаще всего возникают засоры и поломки.

Важно правильно определить глубину прокладки канализационной трубы. При ее определении учитывают глубину промерзания грунта и уровень входа канализационной трубы в септик или трубу централизованной канализационной системы. Кроме того, следует обеспечить необходимый уклон канализации, который составляет 2 см на каждый погонный метр конструкции

Кроме того, следует обеспечить необходимый уклон канализации, который составляет 2 см на каждый погонный метр конструкции.

Нередко создание достаточно глубокой траншеи оказывается слишком трудоемким, а порой и невозможным. В таком случае необходимо провести теплоизоляционные работы, чтобы защитить стоки от замерзания в зимнее время.

Если труба шире 200 мм, свободное пространство следует увеличить, иначе провести правильный монтаж конструкции будет затруднительно. После того, как план составлен и все факторы учтены, приступают к выполнению работ.

Для монтажа наружной канализации следует:

• Выкопать траншею подходящего размера. Уложить на дно песчаную подушку толщиной примерно 50 мм. Тщательно утрамбовать дно траншеи.
• Уложить и соединить канализационные трубы. Подключить их к внутренней канализации и к септику.
• Проверить работу системы и убедиться в ее герметичности.
• Засыпать песком пространство по бокам труб, послойно его утрамбовывая. Засыпать канализацию сверху.

Выясняя, как правильно проложить канализационные трубы, следует учесть рекомендации специалистов:

количество стыков и поворотов должно быть минимальным; все раструбы нужно направлять навстречу движению стоков; нельзя укорачивать раструбы и фасонные элементы; следует закрепить трубы, чтобы обеспечить правильный уклон канализации.

Чтобы соблюсти уклон, используют маркировочный шнур, который натягивают по дну траншеи.

Глубина смотровых колодцев

Помимо глубины промерзания почвы немаловажным фактором при прокладке канализационных сетей является глубина точки подключения (как установить тройник на канализационную трубу, читайте в этой статье).

При подключении к централизованным системам (как сделать переход с чугуна на пластик 100 мм, написано здесь) глубина входного патрубка коллектора указывается при получении ТУ.

Несколько проще дело обстоит с автономной канализацией, при которой необходимо согласовать глубину установки септика и труб в одной системе.

Однако вариант, когда проектируемый канализационный трубопровод с учетом всех требований будет ниже горловины септика (для чего лучше приобрести капремонтную сантехнику, пластиковый люк — размеры указаны на этой странице) или коллектор трубки нельзя исключать.

В этом случае безнапорная канализация не будет работать.

Специалисты предлагают рассмотреть следующие варианты решения проблемы:

• установка насосного оборудования для принудительного движения сточных вод (как опция покупка фекального насоса с измельчителем);
• доработка проекта в сторону уменьшения глубины труб.

Во втором случае трубопровод, чаще всего, оказывается на некоторых участках выше глубины промерзания грунта.

Чтобы уберечь его от аварийных ситуаций, на таких участках или по всей длине необходимо нанести покрытие с теплоизоляционными материалами.

Практическое замечание! В регионах с суровым климатом всегда рекомендуется использовать изоляцию труб и / или систему обогрева с нагревательным кабелем.

На таких участках точка промерзания грунта может находиться на глубине от 10 метров и более, что делает невозможным выполнение условий прокладки трубопровода ниже этого уровня.

Технология прокладки и правила сборки

Монтаж трубопровода из отдельных труб мерной длины или секций на лежаках над траншеей Прокладка газопроводных коммуникаций является непростым и трудоемким процессом, который проводится поэтапно и включает в себя несколько стадий. Обязателен подготовительный этап, включающий разработку проекта газопровода.

Проект должен разрабатываться только квалифицированными специалистами, на его основе в дальнейшем будет производиться монтаж. В проекте обязательно должны быть учтены особенности ландшафта и грунта того участка, на котором будут осуществляться монтажные работы, а также климатические условия местности.

Второй этап включает в себя непосредственно работы по установке газопроводной коммуникации. Далее выполняются пусконаладочные работы.

Заключающим этапом является контроль смонтированного газопровода. Необходимо испытать его на прочность и выполнить проверку герметизации всех элементов конструкции. Все гидравлические проверки можно проводить только после установки всех вспомогательных деталей.

Газопровод – взрывоопасное сооружение, поэтому в непосредственной близости нельзя производить никакого строительства. Для этого используются специальные столбики, которые отмечают охранную зону. Размер охранной зоны зависит от вида газопровода. В требующихся местах устанавливаются соответствующие предупреждающие знаки.

Основные выводы:

Проводить процесс монтажа должны только специально обученные люди

Газопровод – сооружение, создающее опасность. Для установки требуется строгое соблюдение техники безопасности, нарушение которой может привести к опасным последствиям. Подготовить необходимую техническую документацию для разрешения и установки газового оборудования. Проводить процесс проектирования и монтажа должны только специально обученные люди

Важно соблюдать все требования к материалам и составляющим газопровода

Как провести внутреннюю канализацию

Перед началом монтажных работ определяют, где будет находиться септик и где труба выйдет наружу. Далее требуется сделать отверстие, через которое пройдет канализационная труба в фундаменте. Трубопровод для стоков в доме укладывают с уклоном в сторону слива. Трубы прокладывают к стояку, для которого берут 100-миллиметровое изделие. Самый нижний край трубы стояка направляют в подпол, где прокладывают магистраль, соединенную с трубой, расположенной в фундаменте и выходящей наружу строения. В месте, где стояк подсоединяют к горизонтальному трубопроводу, оборудуют ревизионный колодец.

Проблемы и ошибки

Существует несколько ошибок при строительстве, способные привести к негативным последствиям в процессе эксплуатации канализации:

1. Отсутствие уплотнения почвы. Если этого не сделать, то в будущем может произойти размывание грунтовыми водами, а также нарушение целостности коммуникации из-за обильных осадков.

2. Отсутствие уклона. Если уклон не был выполнен, то сточные воды не будут поступать в септик. Уклон должен составлять 1-2 см на каждый метр трубопровода. Если уклона нет, нечистоты быстро засорят систему.
3. Отсутствие колодца. Обязательно рекомендуется устанавливать ревизионный колодец – для проведения очистки и ремонта системы.
