Теплый плинтус: водяной, электрический, особенности, достоинства, недостатки, расчет, производители

Преимущества конвекторов плинтусного типа перед «полами с подогревом»

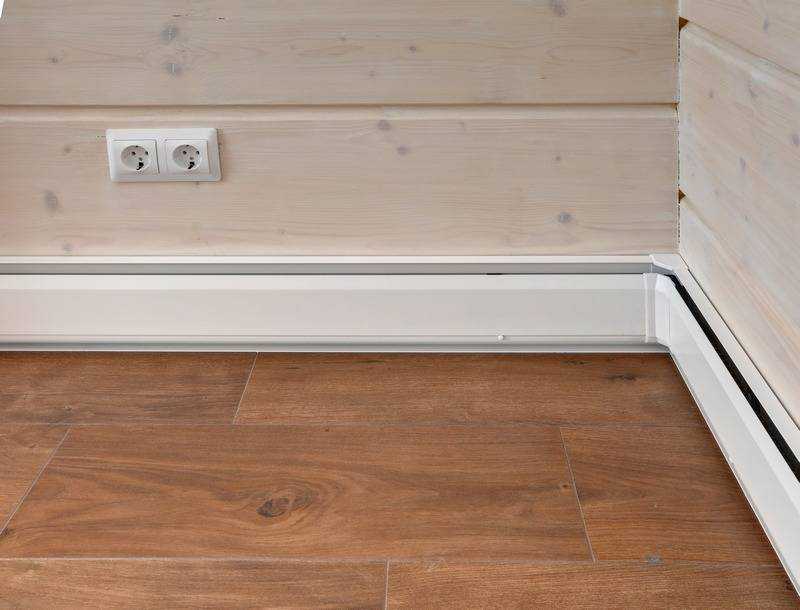

Термоплинтус сложно и заметить-то!

Если сравнивать с разными видами «полов с подогревом» с проложенными в стяжке из цемента водяными или работающими от электричества нагревателями, система обогрева термоплинтусом легче в установке и обслуживании, имеет меньшую массу (для балкона это значительно), менее энергоёмка, ее легче поменять или отремонтировать в случае неполадки.

Имеет большое значение и то, что разница между входной и выходной температурами теплового носителя составляет всего 5о – для обыкновенных систем отопления такой параметр лежит в границах 15-20о. Другими словами бдительным соседям с их счётчиками тепла сложнее будет выявить разницу и донести на вас в органы надзора.

Принцип работы тёплых плинтусов

Суть самой идеи обогрева тёплыми плинтусами заключается в том, что система отопления располагается по периметру помещения возле пола. Нагретый воздух в конвекторе медленно поднимается вдоль стен. За счёт этого прогревается весь объём комнаты.

Тепло от конвекторов не повлияет на мебель

Тёплые плинтусы практически не занимают большого пространства. Несмотря на высокие показатели мощности, вблизи конвекторов спокойно можно размещать мебель и прочие предметы интерьера. Поверхность конвекторов не нагревается до опасного уровня температуры, вызывающего ожоги.

Торговая сеть предлагает на продажу системы тёплых плинтусов двух видов. Это электрический плинтус и тёплый плинтус водяной. Рассмотрим каждый обогреватель.

Электрический тёплый плинтус

Как сделать тёплый плинтус своими руками, работающий от электросети? Имея навыки работы с электротехникой, можно собрать электрический тёплый плинтус вполне самостоятельно.

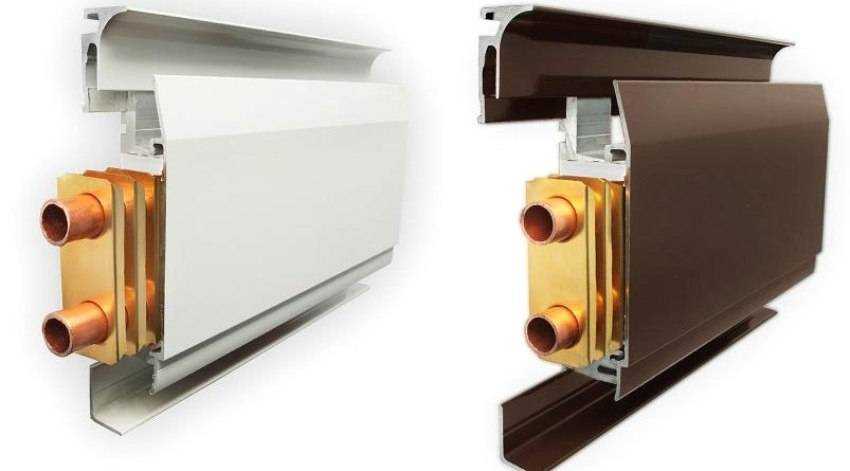

Обогреватель состоит из двух горизонтально расположенных медных трубок. Через верхнюю трубку проходит силовой кабель, покрытый силиконовой изоляцией. В нижнюю медную трубку продевают трубчатый электронагреватель. Вся система управляется через датчик температуры воздуха блоком терморегуляции.

Нагревательный элемент — обычный ТЭН

При падении или увеличении температуры внутри помещения тэны периодически включаются, выключаются, обеспечивая этим постоянный температурный режим.

Приобретают комплект тёплого плинтуса на основе расчёта длины нагревателей, углов поворота и прочих сопутствующих элементов. Сам нагревательный элемент представляет собой трубчатый электронагреватель (ТЭН), заключённый в медную оболочку.

Статья по теме: Как своими руками правильно установить мебельные петли

В свою очередь медная труба продета через корпус из ребристых тепловых отражателей (радиатор). Электрические нагревательные модули производят нескольких типоразмеров. В зависимости от длины электрообогревателя меняется его мощность, что видно из таблицы:

№	Длина ТЭНа мм	Мощность Вт
1	700	140
2	1000	200
3	1500	300
4	2500	500

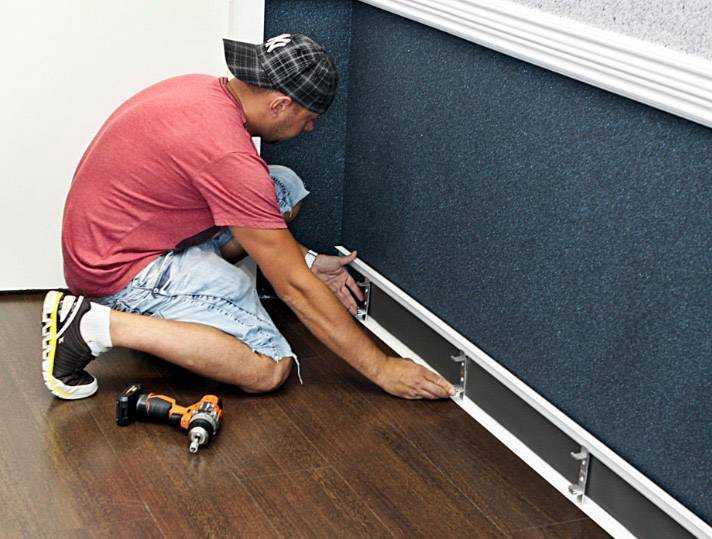

Монтаж электрического плинтуса

Устанавливайте нагревающий элемент в 3 см от стены

Собрать свой напольный электрообогреватель вручную может только человек с большим опытом электротехнической работы. Рассчитать размеры тэнов, сделать радиаторные насадки, установить соединительные кабели это очень сложная и ответственная работа. Поэтому проще купить готовые элементы отопления тёплых плинтусов.

Когда уже приобретён обогревающий комплект плинтусов, приступают к подготовительным работам.

Монтируют электрообогреватель в несколько этапов:

Устанавливаю монтажную коробку на высоте 4 – 6 см от пола. Подводят провода питания к распределительной коробке.
На удобной высоте на стене монтируют выключатель с терморегулятором.
На всю высоту плинтуса на стены наклеивают защитную ленту толщиной 3 мм.
На стены наносят разметку под крепления под плинтуса с подогревом.
Сверлят отверстия под дюбеля в местах, где должны устанавливаться крепления.
Через технологические отверстия в кронштейнах ввинчивают шурупы в дюбель.
На установленные кронштейны навешивают тепловой нагревательный модуль.
Соединяют модули электрическими проводами параллельно.
К системе подключают устройство защитного отключения (УЗО).
Подсоединяют датчик температуры воздуха.
Производят контрольное включение электроплинтуса. В случае выявления неисправности немедленно её устранить.
Устанавливают облицовку плинтуса.

Облицовка плинтуса делается из эмалированных металлических панелей или пластика. Облицовка должны не доставать до поверхности пола 20 – 30 мм. На верхней части панелей имеются горизонтальные прорези. Такая конструкция обеспечивает постоянное перемещение воздушных масс снизу вверх. Облицовка плинтуса помимо своей функции воздуховода, исполняет защитную роль от случайных механических воздействий.

Статья по теме: Как сделать диван кровать своими руками?

Работы, связанные с подводом электроэнергии к плинтусу, подключением к электросчётчику, установкой системы терморегуляции лучше всего поручить специалисту.

Монтаж тёплого плинтуса обеспечивает полную электробезопасность. Места соединений проводов с контактами модулей закрывают термоусадочными трубками. Трубки защищают поверхность контактов от влаги. Подробнее о монтаже теплого плинтуса смотрите в этом видео:

Нюансы установки

Определенные правила нужно соблюдать при монтаже теплого электрического плинтуса своими руками. Перед установкой нужно подобрать подходящий тип конструкции: электрический или водный. Если конструкция будет электрической, то стоит продумать безопасную проводку к месту подключения. При водном плинтусе, необходимо решить, как подсоединить конструкцию к центральному отоплению.

При проведении установки самостоятельно потребуются специальные инструменты

Монтаж подобного устройства выполняется в два этапа. Сначала проводится подготовка всех выводов для подсоединения конструкции, выполняется раскладка подводящих магистралей и подключается кабель. Второй этап производится после отделки помещения. В водяной системе производится установка всех деталей плинтуса, модули подсоединяются к выводящим элементам, а также производится балансировка контуров и опрессовка системы. В электрическом варианте крепятся все детали корпуса, контуры подсоединяются к выводам и выполняются все замеры изоляции. Затем выполняется настройка термостатов.

Установка системы проводится с соблюдением технологии и при правильном расчете расположения отдельных элементов

Важно правильно рассчитать нужное количество секций. При этом учитывается мощность системы и возможные теплопотери

Подобные показатели зависят от качества теплоизоляции стен, оконных конструкций и температуры воздуха

Стоит учитывать, что для электрической конструкции на 10 квадратных метров потребуется 0,5 кВт. А для водного понадобится в два раза больше мощности

Подобные показатели зависят от качества теплоизоляции стен, оконных конструкций и температуры воздуха. Стоит учитывать, что для электрической конструкции на 10 квадратных метров потребуется 0,5 кВт. А для водного понадобится в два раза больше мощности.

Подсоединение выходов водяной конструкции

При установке плинтусной системы необходимо соблюдать некоторые правила:

плинтус монтируется на расстоянии 1,5-2 см от стены и 1 см от напольного покрытия. Зазор нужен для оберегания от перегрева;
обязательно производится разметка при помощи отбивочной нити;
делаются отверстия под бурение;
в отверстия вставляются дюбеля из пластика, а затем устанавливается плинтус с применением уровня;
монтируются перемычки, и проводится заземление;
каждый элемент подключается последовательно.

Верхнее покрытие может быть любого цвета и дизайна

После монтажа необходимо включить плинтус и протестировать его работу. Затем система прикрывается всеми необходимыми заглушками и крышками

Важно правильно установить терморегулятор. Его монтируют на расстоянии полутора метров от нагревающих элементов

При этом к стене прикладывается задняя панель, и размечаются отверстия для сверления

В готовые отверстия устанавливаются дюбеля, куда крепится терморегулятор

При этом к стене прикладывается задняя панель, и размечаются отверстия для сверления. В готовые отверстия устанавливаются дюбеля, куда крепится терморегулятор.

При укладывании кабеля также существуют некоторые нюансы. Нагревательные элементы подключаются параллельно. Кабель можно замаскировать несколькими способами. Можно проштробить отверстие в стене или убрать его в короб снаружи. Кабель укладывается в направлении терморегулятора или распределительной коробки.

Типы плинтусного отопления

Плинтусное отопление подразделяется на водяное и электрическое. Соответственно, водяные системы работают на основе газовых или любых других котлов. Электрические системы строятся на основе плинтусных электрических конвекторов.

Водяные системы

Водяные отопительные системы строятся на основе описанных выше радиаторов, изготовленных из цветных металлов. По ним циркулирует горячий теплоноситель, подготавливаемый отопительным котлом или получаемый из центральной системы отопления.

Водяное плинтусное отопление может использоваться для обогрева помещений любого назначения – это могут быть залы, коридоры, кухонные помещения, детские, гостиные, торговые залы и многое другое. Кроме того, оно хорошо подходит для использования в помещениях с панорамным остеклением – плинтусные радиаторы предотвратят проникновение холода, защитят от образования конденсата.

Система отопления «теплый плинтус» рекомендована к монтажу в индивидуальных домовладениях. А вот ее применение с централизованной подачей теплоносителя может привести к аварии – плинтусный обогрев не переносит гидроударов. Некоторые специалисты рекомендуют использовать промежуточный теплообменник, но в этом случае будут наблюдаться определенные тепловые потери.

Водяная плинтусная система отопления состоит из следующих частей:

Радиаторы – они представляют собой миниатюрные конвекторы, изготовленные из цветного металла. Именно они и являются источниками тепла для обогрева комнат;
Защитные короба – ими закрываются сами радиаторы и трубы;
Трубы – в большинстве случаев тут используются металлопластиковые трубы, как более стойкие к давлению и к высокой температуре.

Монтаж водяной плинтусной системы отопления выполняется таким образом, что она не образует полное кольцо по всему дому – это вызвало бы неравномерный обогрев. Поэтому чаще всего практикуется создание отдельных направлений для каждой комнаты. Для этого в отопительной системе монтируются распределительные коллекторы, к которым подводится теплоноситель от котла.

Главным плюсом от использования распределительного коллектора является легкость в проведении ремонтных работ в случае аварии. Также он позволит отрегулировать температуру по каждому направлению в отдельности.

Электрические системы

Электрическое плинтусное отопление ориентировано на использование в зданиях, не подключенных к газовым магистралям. Оно подразумевает использование малогабаритных конвекторов, питание которых осуществляется от электросети. По своей конструкции они похожи на водяные радиаторы, только вместо трубок с горячим теплоносителем здесь применяются мощные ТЭНы.

Электроэнергия в нашей стране стоит довольно дорого, поэтому применение электрического отопления может привести к большим расходам. Но во многих случаях оно остается единственным доступным способом обогрева.

Как и в водяных системах, в электрическом отоплении желательно использовать схему с несколькими отдельными направлениями. То есть, каждое помещение питается от отдельного электрического кабеля. В здании устанавливается специальный электрощит, в котором монтируются автоматы защиты. Отсюда кабели расходятся по помещениям. Если какая-то комната не используется, ее можно отключить – тем самым обеспечивается экономия электроэнергии.

Электрические конвекторы работают по тому же самому принципу, что и водяные – они производят нагретый воздух, который как бы «прилипает» к стенкам и отправляется вверх. В это же время в оборудование засасываются холодные воздушные массы, проходящие очередную ступень нагрева. Спустя некоторое время, в комнате станет ощутимо теплее.

Основные преимущества электрического плинтусного отопления над водяными системами:

Повышенная надежность – использование современных ТЭНов позволяет гарантировать срок службы до 20-25 лет, в то время как для водяных приборов этот срок составляет около 10 лет;
Нет теплоносителя – а значит, нет риска затопить соседей;
Более легкий монтаж – проложить кабель значительно легче, чем возиться с трубами.

Главным недостатком любого электроотопления является его прожорливость в плане потребления электроэнергии – в совокупности с тарифами на электричество, расходы будут высокими.

Конструкция и принцип действия теплого плинтуса

Можно сказать, что теплый плинтус – это принципиально новый подход к вопросу отопления обычной квартиры или частного дома. Эта система получила подобное название благодаря визуальному сходству с привычным плинтусом и компактным размерам. Внешне конструкция представляет собой:

алюминиевый короб, состоящий из трех стенок – верхней, нижней и лицевой;
толщина короба составляет не более 3 см;
Высота лицевой панели лежит в диапазоне от 10 до 24 см;
В декоративных целях торцы короба закрываются специальными заглушками;
Внутри короба заключены нагревательные элементы, которые крепятся к стене с помощью монтажных кронштейнов.

Принцип действия теплого плинтусарадиаторов отопления

Всем, кто более углубленно интересовался экономичными способами обогрева своего жилища известно, что те же батареи нагревают помещение по средству конвекции. То есть тепло, исходящее от их поверхности нагревает воздух. При этом горячий воздух поднимается вверх под потолок, где создается тепловая подушка, которая вытесняет холодные массы вниз. В комнатах с низкими потолками такая разница не сильно заметна и в принципе создаются комфортные условия. Но в помещениях с высокими потолками приходится использовать принудительную вентиляцию, которая будет способствовать перемешиванию воздушных масс разной температуры и их скорейшему прогреву. При этом чаще всего в углах комнаты воздух все равно будет оставаться холодным. Таким образом, для прогрева всего объема воздуха в помещении требуются более высокие температуры и более продолжительное время. Теплопотери при этом составляют 20-30%.

Наверняка, используя электрические масляные конвекторы, вы обращали внимание на то, что рядом с нагревателем вам тепло, даже жарко, но буквально в метре от него воздух холодный. К тому же воздух становиться пересушенным и часто можно обнаружить посторонние запахи. Работа теплого плинтуса базируется на постепенном равномерном прогревании прилегающих стен и пола

На нагрев воздуха методом конвекции уходит не более 30% излучаемого тепла. Прогревание начинается с нижних слоев воздуха. Затем тепло медленно «ползет» вверх по стенам, при этом нагревая их поверхность. Благодаря этому стало возможным добиться одинаковой температуры по всей высоте помещения

Работа теплого плинтуса базируется на постепенном равномерном прогревании прилегающих стен и пола. На нагрев воздуха методом конвекции уходит не более 30% излучаемого тепла. Прогревание начинается с нижних слоев воздуха. Затем тепло медленно «ползет» вверх по стенам, при этом нагревая их поверхность. Благодаря этому стало возможным добиться одинаковой температуры по всей высоте помещения.

тепловую завесу.

Теплопотери при использовании теплого плинтуса составляют всего 5%. Стоит ли говорить, что этот способ экономично выгоден? Было доказано, что при нагревании стен до температуры 37-38°С человеку становиться тепло и комфортно даже при том, что температура воздуха в помещении составляет 16-17°С. Теплый плинтус можно использовать в качестве полноценной системы отопления. Тогда необходимо монтировать его по всему периметру комнаты. Можно использовать и в качестве дополнительного источника тепла в тех местах, где установка привычных радиаторов невозможна. Например, для обогрева лоджии с французским остеклением.

стеклопакетоввопросмебель не помешает полноценной работе системы.теплый плинтус является безопасным

Принцип работы отопления

Отопительный модуль представляет собой радиатор на медных трубках. Особенностью устройства является небольшой размер. В состав системы также входят профили из алюминия, заглушки из пластика, кронштейны, держатели, фитинги, коллекторы.

Принцип действия заключается в подогреве воздуха, который затем медленно поднимается вверх, обогревая стены. От них излучается энергия к другим предметам, которые после этого отдают тепло в помещение. Так производится равномерный прогрев всего пространства комнаты. Наверху не скапливается подушка теплого воздуха. При обычном отоплении за тепло наверху приходится платить, но пользоваться им не доводится.

Эффект прилипания теплого потока к стене вызван пониженным давлением, образующимся при его течении вверх. За счет этого ослабевает конвективное перемещение воздуха и тепло передается стене, которая затем распространяет его излучением.

Радиаторы прогревают холодный воздух, поступающий через нижние щели корпуса

Важно, чтобы стена в этом месте была надежно защищена теплоизоляцией. Затем подогретый воздух выходит через верхние щели и отдает тепло твердой поверхности

Таким образом, внутри корпуса радиатора большей частью происходит конвективный теплообмен. Излучение передается только алюминиевому корпусу.

Преимущества системы следующие:

Прогрев стен предупреждает образование сырости, которая является причиной развития грибков и плесени.
Равномерность обогрева окружающего пространства.
Небольшие размеры плинтуса экономят место в помещении.
Система отопления может быть основной или дополнительной.
Экономичность.
Экологичность. Нет потоков тепла, поднимающих вверх пыль.
Защита теплообменников прочным корпусом.

Недостатком является высокая цена, но вложения быстро окупаются за счет достоинств.

Установить систему можно самостоятельно, не обладая особыми навыками. Но здесь необходимо знать некоторые особенности разных моделей

Прежде чем их покупать, важно изучить все характеристики, которые производитель обязан представить. На их основе рассчитывается и проектируется вся система

В качестве исходных данных берутся характеристики строения, его габариты и мощность нагревателя.

Достоинства и недостатки теплых плинтусов

Далее мы будем рассматривать плюсы и минусы теплых плинтусов, как водяных, так и электрических. Начнем с положительных черт:

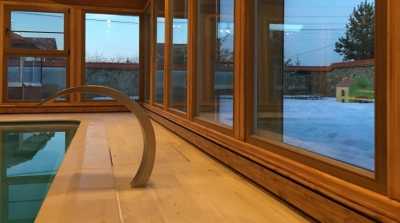

Плинтусные радиаторы отличный выбор для помещений с панорамными окнами.

Миниатюрность оборудования – пожалуй, это самое важное достоинство, характерное для любых теплых плинтусов, в том числе и электрических. Благодаря этому у нас появляется возможность получить в свое распоряжение предельно компактную отопительную систему, не бросающуюся в глаза;
Возможность обогрева помещений с панорамными окнами – теплые плинтусы обеспечат надежную защиту от потоков холодного воздуха и предотвратят образование конденсата;
Низкая температура корпусов – как правило, она не превышает +40 градусов, благодаря чему случайное прикосновение к плинтусным радиаторам не приводит к образованию ожогов;
Равномерный прогрев воздушных масс по всему объему – вы не ощутите дискомфорта и чувства мерзнущих ног;
Теплые плинтусы (в том числе и электрические) годятся для применения в любых помещениях – это кухни, гостиные, спальни, коридоры, лоджии, крытые балконы, террасы, торговые помещения, входные группы, холлы и многое другое;
Возможность одновременной работы с любыми другими отопительными приборами

Например, совместно с электрическими теплыми плинтусами можно использовать электроконвекторы, а вместе с водяными приборами нередко монтируют классические батареи.

Есть и некоторые недостатки:

Существуют некоторые сложности при установке теплых плинтусов в помещении с встроенной мебелью.

Высокая стоимость теплых плинтусов – это характерно для любого оборудования, в том числе и электрического;
Отсутствие экономичности – многие производители утверждают, что плинтусное отопление позволяет экономить, но эти утверждения можно поставить под сомнения;
Высокое потребление электроэнергии – характерно для электрических моделей. Даже если в вашей местности действуют сельские тарифы, расходы будут очень высокими;
Теплые плинтусы невозможно проложить там, где установлена встроенная мебель – она закрывает собой пространство, необходимое для монтажа оборудования.

Тем не менее, плинтусное отопление продолжает наращивать свою популярность. Там, где еще совсем недавно стояли громоздкие чугунные батареи, сегодня появляются предельно компактные теплые плинтусы – электрические и водяные. Благодаря продуманной конструкции, они обеспечивают быстрый и равномерный прогрев помещений, даря людям тепло.

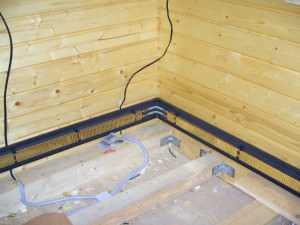

Пошаговая инструкция самостоятельного монтажа

Теплый плинтус можно монтировать на каких-либо поверхностях, например, деревянную, каменную кладку, бетонную, гипсокартонную и прочие.

Самостоятельная установка осуществляется в последовательности:

Заранее предусматривают все точки вывода в местах, где будет подключаться система. Расчет следует производить в зависимости от мощности таким образом, чтобы она не превышала допустимую нагрузку термостата.
Подведение электропитания к монтажной коробке. Ее устанавливают на расстоянии около 5 см от поверхности пола. Желательно этот этап работы выполнять под наблюдением специалиста.
На чистую поверхность стены (в местах монтажа плинтуса) проклеить изоляционную ленту, толщина которой составляет 3 мм. Класс возгорания ленты – трудно воспламеняющийся.
Установка нижней рейки, представляющей собой профиль из алюминия. Выполняется разметка стены по уровню на расстоянии около 1 см в высоту от поверхности пола. К стене прикладывают панель, и намечают отверстия для высверливания. В отверстия вставляют дюбели, и крепят модуль плинтуса. По такой схеме устанавливают все последующие модули.
На держатели-клипсы, которые крепятся шагом в 40 см, насаживают верхний алюминиевый профиль.
В нижнюю медную трубу нагревательного модуля вставляют электрический нагревательный элемент (максимальная температура его поверхности составляет 120 градусов Цельсия, длина: 140 Вт – 70 см, 200 Вт – 1 м, 300 Вт – 1,5 м, 500 Вт – 2,5 м), после чего модуль вставляют в клипсы. Нагревательный модуль не должен касаться стены и изоляции, просвет между стеной должен составлять не менее 4 мм.
Дополнительно выполняется изоляция термоусаживаемой трубкой нагревательных элементов, закрываются защитным пластиковым коробом и ставятся торцевые и угловые элементы.
Соединение секций между собой. Стыкование выполняется посредством силового термостойкого (термостойкость не ниже 180 градусов) кабеля с силиконовым покрытием. Если есть необходимость соединительный кабель можно скрыть, для этого в стене вырубают каналы, в которых размещают кабель.
Крышкой закрывают плинтус.
После установки всех элементов конструкции, осуществляется замер сопротивления изоляции.
Установка и подключение термостата. Терморегулятор следует устанавливать на высоте около полутора метров, напротив теплообменников рядом с розетками и выключателями. Для его установки следует приложить в месте установки его заднюю часть к стене и разметить отверстия для бурения под дюбели диаметром 6 мм. Закрывают терморегулятор крышку, и проверяют срабатывание реле.
Подключение системы к сети. Подсоединение к электросети теплообменников осуществляют параллельно. Само подключение выполняют через распределительную коробку или термостат.
