Расчет объема круглого котлована
Пример 5. Найти объем круглого котлована под дымовую трубу котельной. Глубина котлована — 5 м, стенки — отвесные, диаметр котлована равен 10 м. В этом случае объем равен площади дна котлована, умноженной на его глубину. Смотрите рис. 14.
Площадь круглого дна равна диаметру его, умноженному на самого себя и еще на число 3,14 (π) и поделенному на 4, т.е.:
(10х10х3,14)/4=314/4=78,5 кв. м,
а объем котлована будет равен:
78,5х5=392,5 куб. м.
Чем более неровна поверхность земли, тем меньше должно быть расстояние между смежными поперечными профилями выемок и насыпей при подсчете их объемов.
На рис. 15 показано, в каких местах надо брать поперечные площади насыпи при сильно волнистой поверхности земли. На рис.15 1, 2, 3 и. т. д. означают те места, где надо брать площади, а l¹, l² и. т. д. — расстояние между ними.
Объем участка II насыпи будет равен площади 2+ площадь 3, деленной пополам и умноженной на расстояние l².
Объем всей насыпи равен сумме объемов участков I, II, III и. т. д.
Простейшими приборами для измерения длины, ширины и высоты земляного сооружения является мерная лента и рулетка.
Мерная лента делается из тонкой стали шириной 2-3 см. Длина ленты — 20 м. Лента разделена на метры, полуметры и дециметры (дециметр равен 10 см) (рис. 16).
Рулетка — это тесьма длиной 5, 10 или 20 м, заключенная в футляр, в котором она наматывается на ось, пропущенную поперек футляра (рис. 17). Деления на тесьме имеются метровые, дециметровые и сантиметровые.
Оптимальным вариантов для замера в данный момент является лазерная рулетка и теодолит с нивелиром.
Укажите обязательные размеры
L — Общая длина траншеи или канавы. A — Ширина в верхней части. B — Ширина дна. H — Глубина траншеи.
Программа посчитает объем и площадь поверхности траншеи. Если ширина верха и дна траншеи разные, то будет дополнительно рассчитаны полезный объем C и объем откосов D.
Расчет объема траншеи

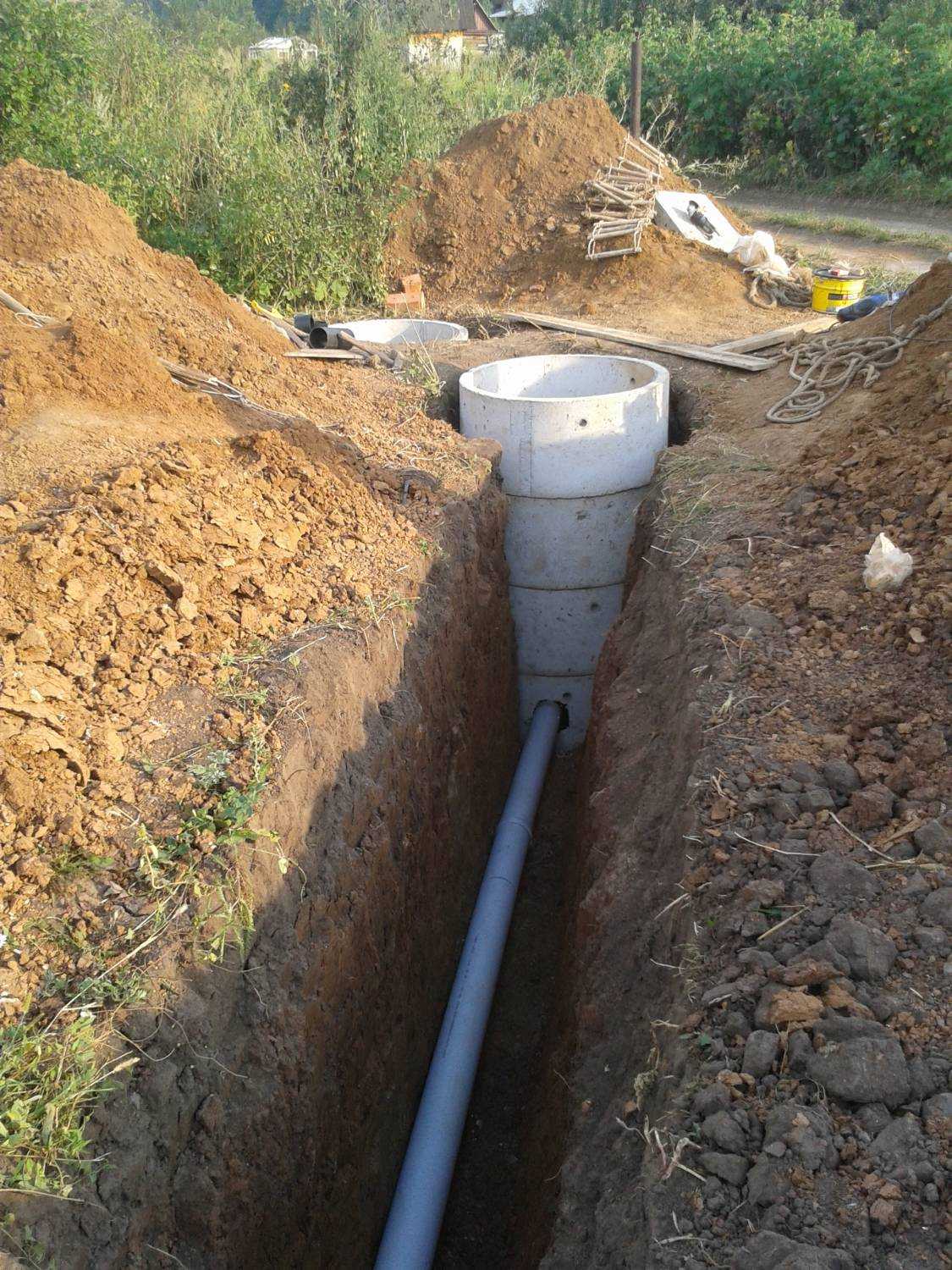

Для прокладки коммуникаций, теплопроводов, канализации или установки ленточного фундамента на вашем участке может возникнуть необходимость в рытье траншеи. Можно пригласить для этого специалистов, а можно выполнить эту работу самостоятельно. Но и в том, и в другом случаях вам нужно будет знать некоторые характеристики траншеи. Рассчитать их вам поможет наша программа. На основании длины, ширины и глубины траншеи она определит ее объем и площадь поверхности. В том случае если ширина верха и дна траншеи различаются, будет рассчитан также и полезный объем откосов. Расчет объема траншеи поможет вам не только облегчить себе работу, но так же вычислить стоимость земельных работ, если вы все же решите воспользоваться услугами специалистов.
Прокладка траншеи

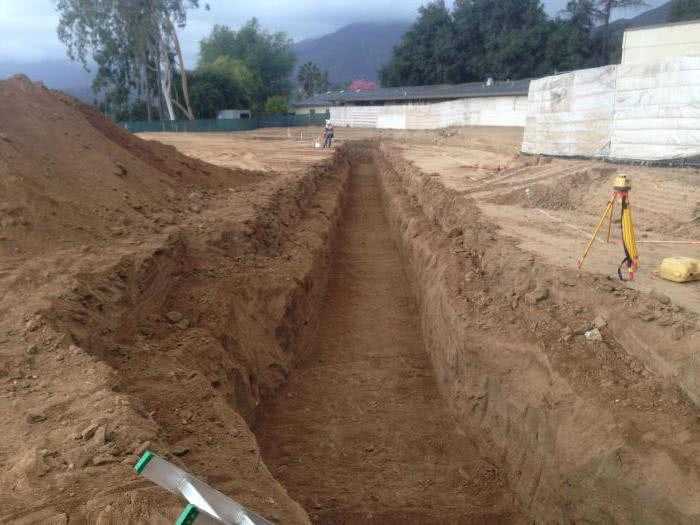

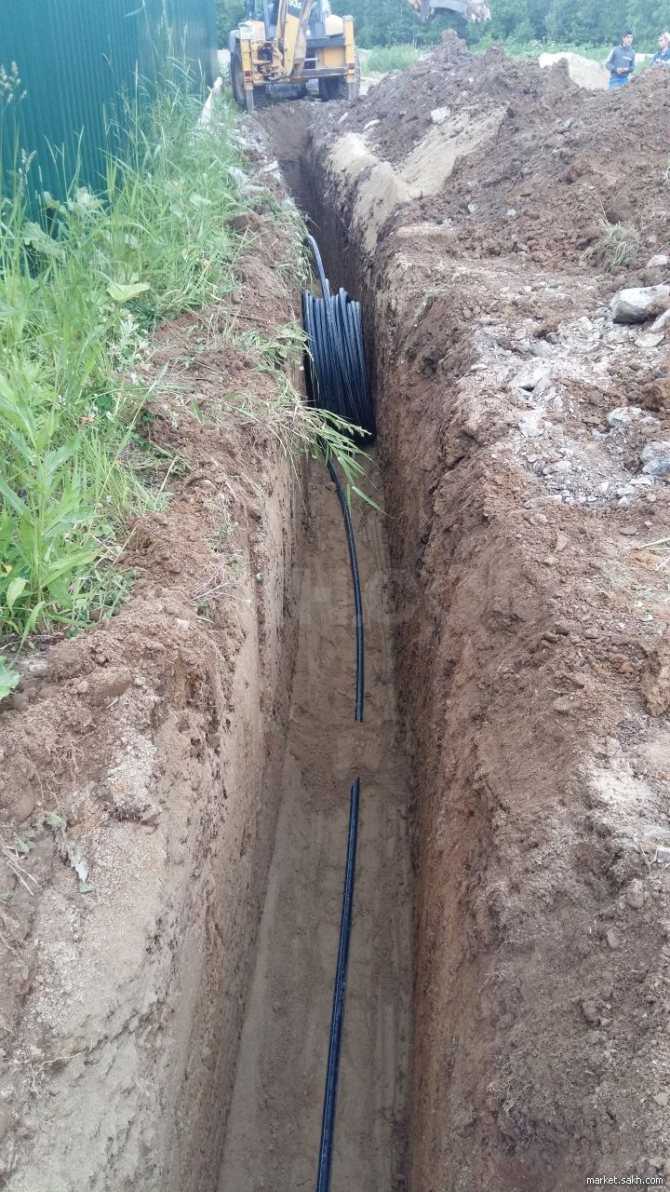

Существует три способа рытья траншей. Это рытье траншей вручную, при помощи ручного траншеекопателя или траншейного экскаватора. К первому случаю обычно прибегают там, куда нет доступа специальному оборудованию. Это довольно трудоемкий способ рытья траншей, на который сильно влияет качество грунта. Ручные траншеекопатели сокращают время проведения подобных работ. Его можно купить, либо взять в аренду. Можно также заказать рытье траншеи в специализированной фирме. Тогда его выполнит профессионал. Экскаватор используется там, где на участок может проехать строительная техника, а также там, где имеет место большой объем работ. Прежде чем арендовать такой экскаватор следует выяснить ширину дна траншеи, чтобы подобрать машину с размером ковша, который ей соответствует. Если вы решили рыть траншею самостоятельно, прежде всего вам следует знать, что для разного типа работ требуются траншеи определенной глубины. Так, например, для прокладки кабелей, как правило, роются траншеи глубиной порядка 70 см. А для канализации требуются более глубокие траншеи. При этом желательно, чтобы глубина эта была на полметра больше глубины промерзания почвы. На ширину траншеи так же влияет тип проводимых работ. Наименьшая ширина траншеи измеряется по дну и должен соответствовать типу и размеру укладываемых в нее труб.
Этап №4: Укрепление стен котлована
Это обязательное мероприятие для любого котлована, особенно если грунтовые воды на строительном участке имеют высокий уровень. Именно от надежного укрепления будет зависеть качество фундамента, долговечность и безопасность здания.
На схеме показана разметка фундамента по горизонтали.
Для укрепления стен используются следующие способы:
- – Цементовка – применяется в плотной застройке, если сооружения находятся друг от друга в непосредственной близости. Благодаря данному способу исключается разрушение фундамента вследствие вибраций от рядом находящихся зданий.
- – Шпунтовое укрепление – подходит для песчаных и ослабленных грунтов, заболоченной местности, на берегах водоемов, а также если наблюдается высокий уровень грунтовых вод. Для этого используется шпунт Ларсена, который до выемки земли погружается в почву и служит укреплением стен котлована.
- – Буронабивные сваи – наиболее распространен и считается самым современным методом. Роль ограждающих и несущих выполняют сборные конструкции, которые закладываются в железобетон или бетон. Благодаря данному способу можно проводить возведение фундамента на максимальной глубине.
- – Метод «стена в почве» — похож на предыдущий способ. Используется арматура продольного вида с оптимальным сечением, а укрепление происходит с помощью армированных окружностей небольшого диаметра.
После укрепления стен проводится обратная засыпка, которая необходима для того, чтобы влага не попадала под фундамент и не разрушала его.
Этап №5: Засыпка
После сооружения фундамента, процесс засыпки проводится в непрерывном режиме. Когда производится засыпка подвальных отверстий – осуществляется укладка перекрытий. Грунт укладывается слоями, которые не должны превышать 10 см. Проводить засыпку можно двумя способами:
- С помощью навесных вибротрамбующих или пневматических трамбующих установок.
- Вручную, используя трамбовки ручного типа, молотки и тележки для перевозки грунта.
Следует помнить, что все работы по обустройству котлована и фундамента должны предусматривать непрерывный контроль качества, корректирующие мероприятия и внимательную сверку с ранее утвержденной документаций. Только так можно возвести здание, которое безукоризненно прослужит долгие годы!
В данной статье мы рассмотрели особенности и этапы работы с котлованами в процессе строительства. Можно сделать вывод, что процесс этот – сложный, ответственный и трудоемкий. Поэтому в большинстве случаев разумным решением становится обратиться в специализированную компанию, которая занимается разработкой и рытьем котлованов на профессиональном уровне. Это сэкономит ваше время, деньги и силы.
В вы можете заказать разработку и рытье котлованов любого уровня сложности. Большой опыт работы, квалифицированный коллектив, наличие мощной современной техники, годами налаженная работа с ответственными органами, быстрое оформление необходимой документации – станут гарантией того, что котлован будет обустроен в максимально сжатые сроки, а качество работ не оставит после себя разочарований.
Сколько кубов ковш экскаватора
Легкие — объем ковша от 0,15 м³ до 0,6 м³; средние — объем ковша от 0,65 м³ до 1,6 м³; тяжелые — объем ковша от 1,6 м³ до 4,0 м³; особо тяжелые — объем ковша от 4,0 м³ до 10,0 м³.
18.04.2023 Сколько может выкопать экскаватор за час
Многие строительные работы требуют использование экскаваторов — техники, предназначенной для копания земли, перевозки материалов и устройства фундаментов. Однако, многих интересует вопрос — сколько может выкопать экскаватор за час?
В среднем, для рытья траншеи глубиной 1,5 м и длиной 30 м понадобится 2 часа, но они могут уложиться и в меньший срок, если оператор является профессионалом. Один экскаватор с гидробуром за 1 час работы может выкопать 20 метров траншеи глубиной 1,5 метра, 40 метров траншеи глубиной 0,5 метра и пробурить 30 лунок глубиной 0,5-1,0 метра.
Мини-техника может выработать 5-6 кубов за 60 минут, в то время как крупная спецтехника способна выкопать более сотни кубометров за это время. Максимальная глубина копания экскаватора зависит от модели техники, стандартные экскаваторы могут копать до 15 метров и глубже, а мини-техника — до 4,6 метров.
Стоимость копки мини-экскаватором включает 8-часовую рабочую смену экскаватора (12 000 рублей) и его доставку на объект (8 000 рублей). Однако это значительно меньше, чем стоимость копки траншей вручную. За 8 часов мини-экскаватор выкапывает 60 м3 грунта.
Многие интересуются, как рассчитать часовую производительность экскаватора. Ее можно рассчитать по формуле: П ч= Q× n× e × К в, где Q — грузоподъемность ковша в тоннах; п — число циклов в 1 ч; при e — коэффициент использования емкости ковша (e = 0,7 при средне и крупнокусковых материалах и e = 0,9 зернистых и мелкокусковых материалах); Кв — коэффициент использования погрузчика по времени.
Стоимость аренды гусеничного экскаватора варьируется от 3 500 до 10 000 рублей в час в зависимости от марки и модели техники, а также от времени аренды.
Расход топлива экскаватора зависит от типа работы. При работе передним ковшом (уборка снега, погрузка грунта) расход топлива в среднем составляет 8 литров в час; при копке траншей, котлованов расход составит 6 литров в час; при работе с навесным оборудованием (гидробур или гидромолот) — 5 литров в час; при работе с щекоткой выходит — 9 литров в час.
Однако, стоит помнить, что эксплуатация экскаватора требует значительных затрат на топливо, обслуживание и ремонт. Все эти факторы уменьшают среднегодовую прибыль владельца экскаватора-погрузчика, из 100 000-150 000 рублей в месяц она становится 30 000-70 000 рублей. Также сроки окупаемости техники удваиваются, а вместе с возрастом и наработкой падает остаточная стоимость машины.
Таким образом, при выборе экскаватора для строительных работ, необходимо учитывать его технические характеристики, стоимость аренды, расход топлива и производительность в зависимости от типа работы.
