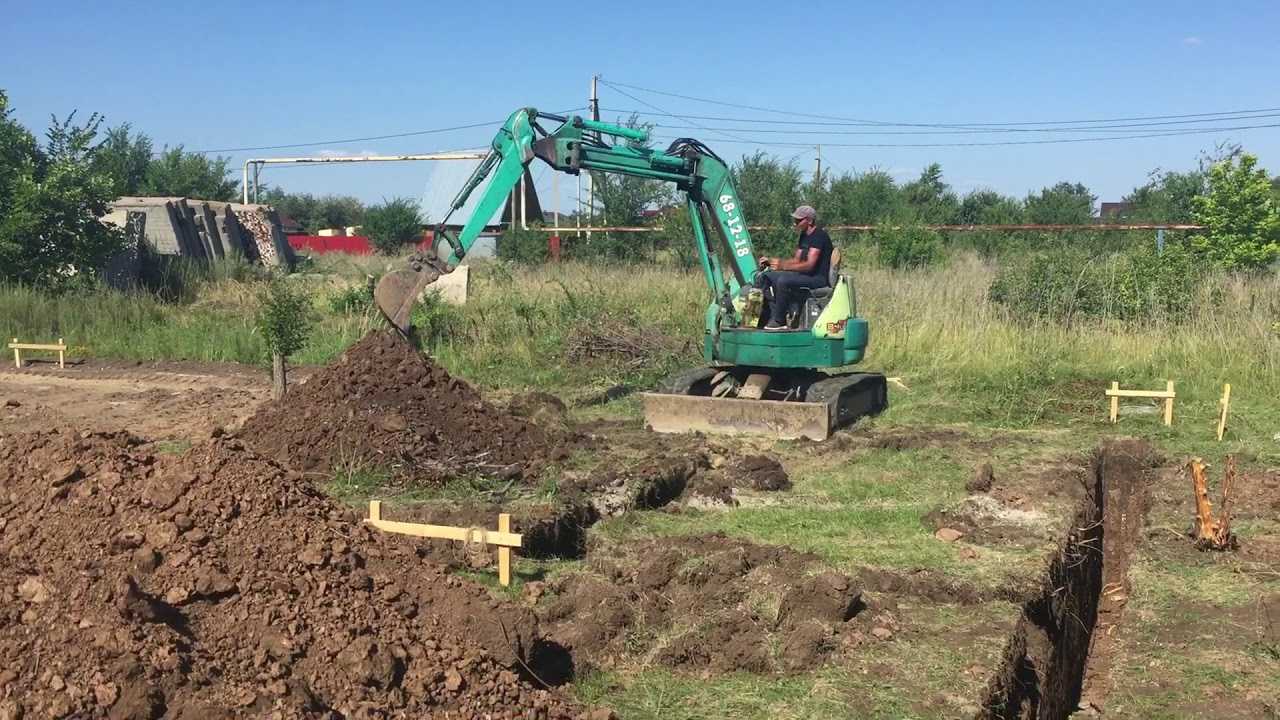

Как происходит копка траншеи экскаватором под фундамент?

Глубина прокладки газопроводов

Требования нормативных документов по глубине укладки газопроводов

Требования к глубине прокладки газопроводов указаны в следующих документах:

• СП 62.13330.2011 Газораспределительные системы;
• СНиП 42-01-2002.

Минимальная глубина прокладки газопроводов 0,8 метров установлена для следующих покрытий:

• асфальтобетонное,
• бетонное,
• асфальтовое.

На участках без усовершенствованных дорожных покрытий — установлена глубина прокладки не менее 0,9 м от верха дорожного покрытия до верха трубы.

В местах, где не предусматривается движение транспорта, глубину заложения газопроводов допускается уменьшать до 0,6 метра.

При прокладке газовых трубопроводов под орошаемыми или пахотными землями, глубина должна быть не менее 1,2 метров от верхнего края трубы. Если поверхность земли имеет трещины, расколы, то требуется отдельный расчет в зависимости от глубины трещин.

При прокладке газопроводов под железнодорожными путями требуется отдельный расчет. Норматив глубины залегания газовых труб в этом случает находится в диапазоне от 1 до 2 метров.

Глубина траншеи для проведения газопровода

Глубина траншеи для проведения газопровода зависит от нескольких причин:

• материала изготовления самой трубы;
• типа грунта;
• наличия твердого дорожного покрытия;
• возможность движения транспорта над трубой;
• наличие защитного футляра.

СНиП 42-01-2002 «Газораспределительн­ые системы» разрешает прокладку газопровода на глубине от поверхности земли до верха трубы или футляра, в котором труба проходит, на глубине 0,8 м. К этой глубине необходимо добавить диаметр трубы. В результате мы получим что глубина траншеи для укладки газопровода диаметром 0,2 метра должна быть примерно 1 метр.

Приведем таблицу глубины траншеи для прокладки газопровода при различных диаметрах трубы:

• при диаметре трубы 100 мм глубина траншеи — 0,9 метра;
• при диаметре трубы 200 мм глубина траншеи — 1 метр;
• при диаметре трубы 400 мм глубина траншеи — 1,2 метра;
• при диаметре трубы 600 мм глубина траншеи — 1,4 метра;
• при диаметре трубы 1000 мм глубина траншеи — 1,8 метра.

Глубина прокладки полиэтиленовых газопроводов

Если используются пластиковые трубы для прокладки газопроводов, то действуют отдельные правила для обеспечения надежности и безопасности.

Губина залегания труб газопровода полиэтиленового с давлением 0,3 до 0,6 МПа — не менее 0,9 метра.

Губина залегания труб газопровода полиэтиленового с давлением 0,6 до 1,2 МПа — не менее 1 метра.

Заглубление газопроводов для различных грунтов

Норматив глубины прокладки газопроводов зависит от следующих параметров:

1. типа грунта;
2. пучинистости грунта,
3. глубины промерзания грунта,
4. наличия трещин и эрозии грунта.

Установлены следующие нормативы глубины проведения газопроводов:

• для грунта равномерной пучинистости 0,7 метра от глубины промерзания,
• для среднепучинистых грунтов не менее 0,9 метра от глубины промерзания,
• для грунтов с большой пучинистости менее 1 метра от глубины промерзания.

Как правильно определить глубину прокладки газопроводных труб

Для точного определения глубины на которую нужно углубить газопровод необходимо изучить всю нормативную документацию и выполнить исследования грунтов данной местности. Документы определяют и толщину слоя подушки из песка, и множество других нюансов.

Лучшим решением данной задачи будет обратится в специализированную организацию. Без рабочего проекта нельзя производить работы по прокладке газопроводов. Необходимо заказать проект и выполнять работы согласно проекта. Проектировщик несет юридическую ответственность за соответствие всем действующим строительным нормативам.

Наша статья носит исключительно информационный характер, мы рекомендуем обращаться для определения требований по глубине закладки газовых коммуникаций к специалистам.

Какие трубы используются для прокладки под газ?

Газификация строений относится к сложным, опасным для жизни и здоровья работам. Трубы должны выдерживать давление, быть устойчивыми к механическим повреждениям, выдерживать климатические, температурные изменения.

Материал должен быть полностью герметичным, преимущественно однородным (допускается соединение с помощью сварки, но лучше избегать этого).

Варианты давления:

• низкое до 0,05 кгс/см 2 ;
• среднее до 3 кгс/см 2 ;
• высокое до 6 кгс/см 2 .

При низком давлении применяют тонкостенные металлические конструкции. Они подходят для проведения голубого топлива к садовым участкам, частным домам.
Такие трубы легко сгибаются, можно паять, устанавливать соединительные элементы. Сверху газопровод промазывают масляной краской, чтобы избежать появления конденсата и, как следствие, коррозии.

Ещё один популярный вариант для прокладки под землёй – пластиковые трубы. Изготавливаются из полиэтилена или полипропилена — ПНД. Такие конструкции применяются для небольших участков, дачных домов, хозяйственных строений.

Нельзя применять полиэтиленовую модель:

• при высоком давлении;
• в жарких регионах, где температура поднимается выше 45 градусов;
• есть опасность движения грунта, землетрясения, сейсмическая активность;
• внутри помещения, подземных коммуникаций (тоннель и подобные).

Основные преимущества таких труб: их дешевизна, легкость монтажа, хорошие эксплуатационные характеристики.
Если газовая магистраль находится под высоким давлением, применяют монолитный металл. Спайки на таких конструкциях не допускаются. Медные трубы весят легче и выполняют все требования безопасности.

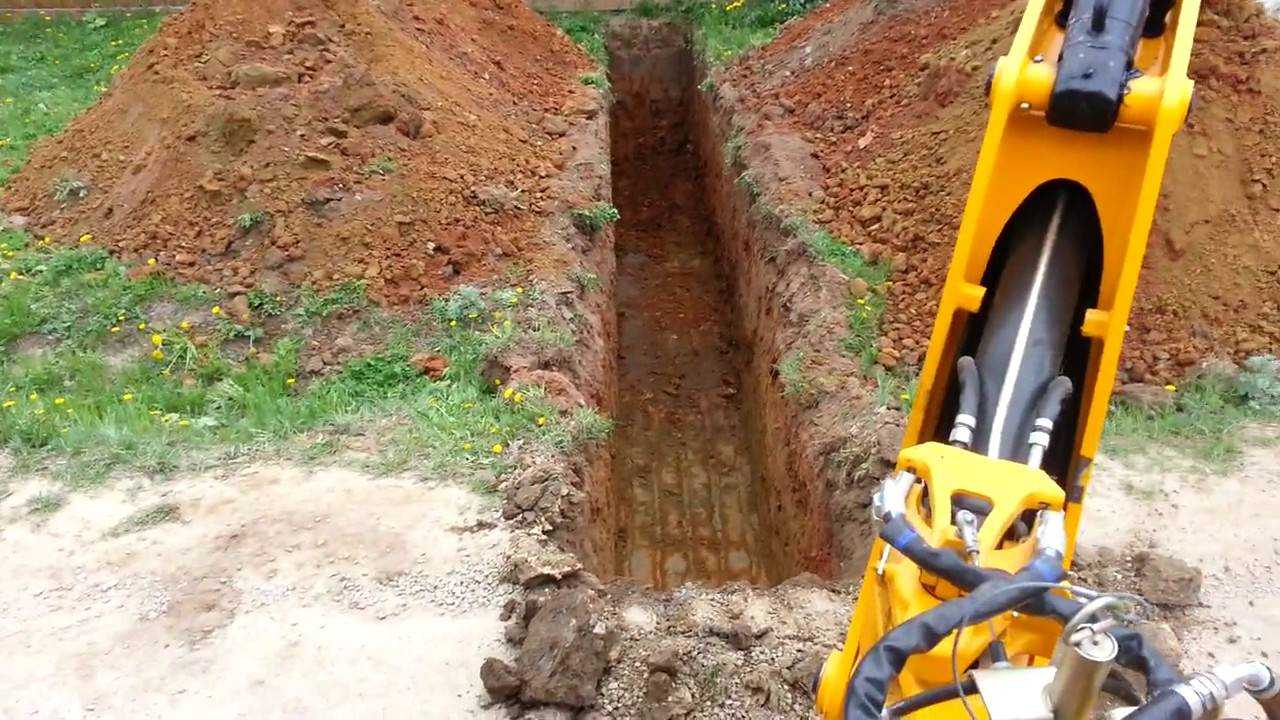

Процесс и технология копки

Как правильно копать, пошаговая инструкция:

1. Снимают верхний пласт плодородной земли. Его рекомендуется отделить и оставить поодаль, чтобы присыпать траншею сверху, когда коммуникации будут закопаны. Со временем поверхность приобретёт нетронутый вид.
2. Остальной грунт выкапывают и складируют рядом с канавой.
3. Глубину проверяют с помощью измерительных приборов или рулетки.
4. Дно утрамбовывается, выравнивается подушкой из мокрого песка.
5. После сформированную траншею сдают контролирующему сотруднику газовой службы под акт приемки.

Стенки колеи укреплять не требуется, но с завершением работ затягивать не нужно. Траншея может деформироваться под влиянием погодных условий, человеческого фактора или механических повреждений, придётся исправлять.

Возможные способы теплоизоляции

Рассмотрим, как именно мы можем предотвратить промерзание и повреждение канализационных труб от воздействия низкой температуры.

Выделяют такие способы:

• Проложить трубу на глубину, которая сохранит нужное тепло и не позволит ей промерзнуть;
• Использование специальных теплоизолирующих материалов;
• Использование обогревающего электрического кабеля.

Глубина ниже уровня промерзания

Первый способ не подходит для тех, кто взялся за работу самостоятельно. Преимущество в том, что если вы проложили трубу ниже уровня промерзания почвы, то дополнительные способы утепления вам не потребуются. Но это достаточно трудоемкая работа, требующая специального оборудования, практических знаний и дополнительных финансовых средств.

Материалы для теплоизоляции

1. Вата минеральная. Классический метод утепления, но не подходит для канализационных конструкций, так как не оправдан количеством используемого материала и его цены. Теряет свои утеплительные качества при воздействии на него влаги.
2. Пенополиуретан. Данный вариант имеет высокую эффективность, невысокую стоимость, устойчивость к влаге. Представляет собой цилиндры, которые как «скорлупа» надеваются на утепляемую систему. Отлично подходит для канализации.
3. Пеноизол. Жидкий высокоэффективный теплоизоляционный материал, создающий монолитную, непроницаемую оболочку. В использовании требует навыков специалиста и наличия специального оборудования. Поэтому для самостоятельного строительства не подходит.
4. Вспененный полиэтилен. Высокоэффективный материал, обладающий легкостью в применении и гарантом качества. Представляет собой трубу с разрезом различного диаметра, которая надевается на утепляемую зону и закрепляется в месте разреза.

Обогревающий электрический кабель

Данный способ подразделяется на два варианта: бюджетный и более затратный.

В-первом случае, используется обыкновенный кабель, который прогревает коммуникацию на всем ее протяжении. Минусом является нерациональное потребление электрической энергии.

Во-втором случае, используется автономный кабель. Он также прогревает трубу, но избирательно на тех участках, где происходит снижение температуры. Высокая цена оправдает срок эксплуатации и сбережет расходы.

Для экономичности сочетайте сразу два варианта. Базовым будет обыкновенный кабель, а в менее обогреваемых местах автономный кабель.

Прокладка газовой трубы под землей: технология, ГОСТ, видео

Для прокладки подземного газопровода нужно предусмотреть то, чтобы проезжая магистраль была перекрыта, а компания, которая занимается установкой газопровода под землей, используя проекты дорог, начертила план местности для расположения оборудования и в чертеже указала точную геометрию объектов, которые прилегают к постройкам. Это обеспечит правильно расположить знаки дорожного движения, для ограничения проезда по трассе или на участки земли, где планируется прокладывать подземную газовую систему.

Такое расположение запрещающих знаков должно быть согласовано с территориальным органом дорожной инспекции, которая, в свою очередь, в случае принятия положительного решения должна выдать разрешающий ордер на производство установки магистралей под землей.

прокладка газовой трубы по участку над землей

Советы рекомендательного характера по прокладке

Итак, при выполнении монтажных работ учитывается следующее

1. Прокладывать газовую систему нужно на уровне глубины, показатель которой не менее 80 см до верхушки конструкции (короба). В участках, где не предусмотрен проезд сельскохозяйственных комбайнов, оборудования, для выполнения подземных конструкций разрешается глубина не менее чем 60 см.

2. Для местности, которая неустойчива к эрозии и оползней уровень глубины, где будут проходить монтаж газопровода, должен быть не менее границ местности, где возможны разрушающие процессы, и не меньше чем 50 см ниже уровня зеркала скольжения.

3. В участках, где пересекаются магистрали и коммуникационные системы под землей самого разного назначения, магистралей, передающих источник тепла, бесканальных систем, а также в участках, где газопровод проходит насквозь стенок колодцев, конструкцию необходимо поместить в короб или футляр. Если пересекается с теплосетями, тогда нужна установка в металлическом коробе (сталь).

4. Если имеются конструкции с разными показателями давления в населенной местности, короб должен устанавливаться на уровне расположения инженерных сетей, которые располагаются подземно и которые, в свою очередь, находятся, ниже уровня газопровода. Окончания короба должны выводиться в обе стороны от наружных стенок коммуникационных систем, с учетом промежутка, который не должен быть менее чем 2 метра. При наличии пересечения с колодцем, промежуток должен соблюдаться в 2 см. Используя гидроизоляцию необходимо поставить заглушки на окончания короба.

5. В верхней точке наклона (за исключением участка, где происходит пересечение стенок колодца) с одной из сторон короба необходимо соорудить трубку контроля, которая будет располагаться под защитным устройством.

6. Не запрещается прокладка эксплуатационного кабеля (например, электрозащитный провод, кабель связи) в местах, между конструкциями системы и короба, который предназначен для обслуживания распределительных сетей.

прокладка газовой трубы по участку своими руками

Отличительные черты изделия

В строительных работах используются строительные элементы и трубы из полиэтилена, которые имеют показатель запаса такого свойства, как прочность, не меньше чем 2. Устанавливаются такие элементы, их показатель давления находится на отметке до 0,3 МПа, в населенной местности (городах, селах) и ее окружности.

Прокладывать изделия надо, используя полиэтиленовые соединительные узлы и газовые с показателем запаса не менее 2,6. Прокладывая системы, показатель перепада давления которых находится в промежутке 0,306 МПа, в населенной местности, нужно применять соединительные узлы и трубы, которые имеют показатель прочности в резерве не менее 3,2.

прокладка газовой трубы под землей частный дом

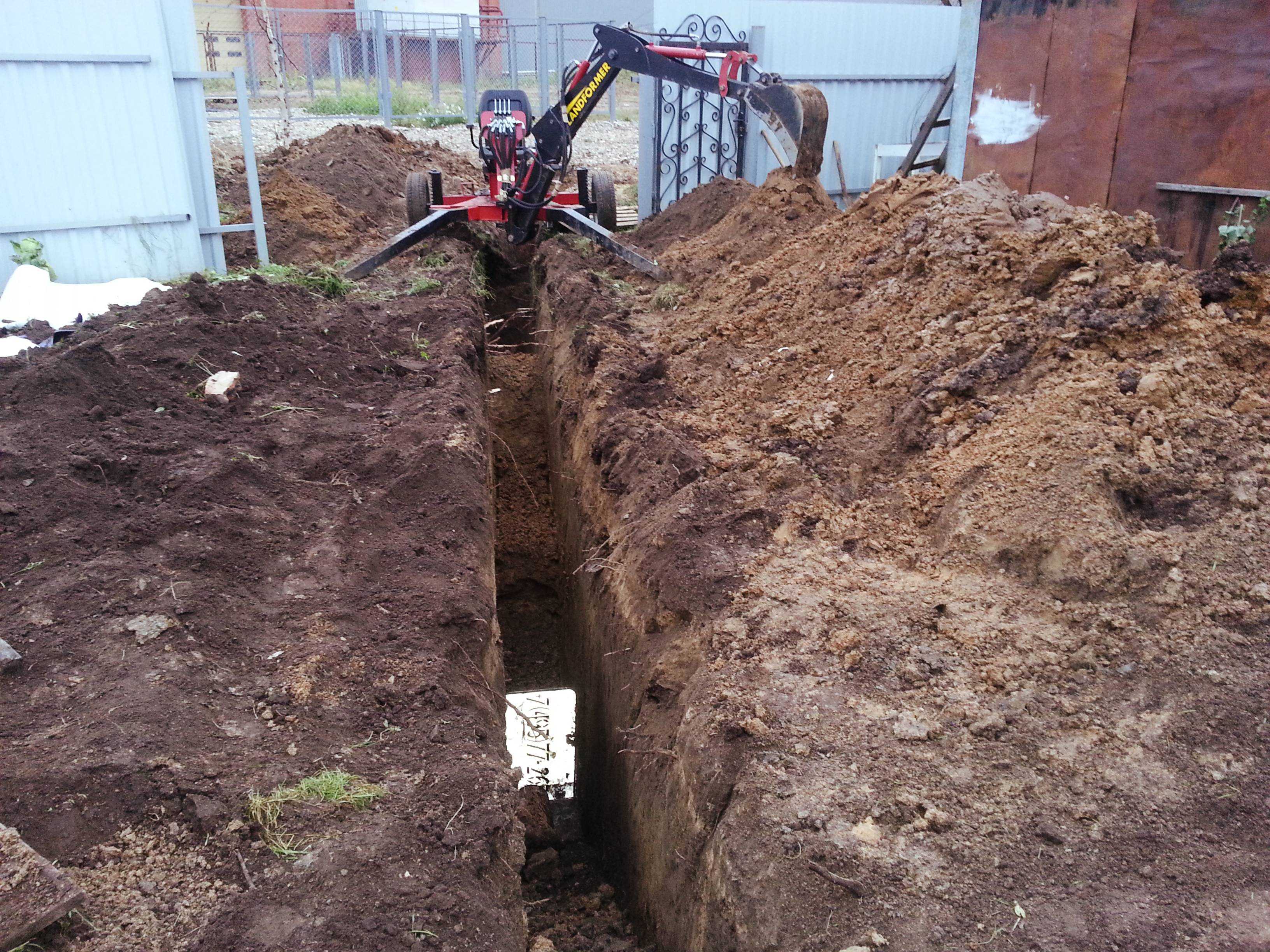

Глубина, ширина и другие требования

Прокладывать траншею для газопровода нужно на очищенной от посторонних предметов территории.
В городских условиях допустимо удаление кустов и деревьев с пути, рядом оставляют не менее 0,5 м для отброса земли.
Газовые коммуникации располагаются выше остальных (водопровод, канализация и пр.), поэтому глубокие канавы для них не нужны.
Если строительство ведётся вдоль действующего газопровода (например, от соседского участка), необходимо проставить отметки по факту его местонахождения с указанием глубины укладки.

Глубина траншеи газопровода:

• В местах прохождения автотранспорта, под бетоном, при возможном воздействии механических средств извне: не менее 0,9 м.!!! Этот вариант подходит для городских условий, в местах прохождения автомагистралей. Учитывая состояние почвы, глубина здесь редко составляет меньше 1,2 метров.
• На участках в лесистой местности, садовых, дачных, где нет вероятности повреждения грунта: не менее 0,6 м. Подходит для проведения коммуникаций в частные строения: дома, дачи, бани, постройки хозяйственного назначения. Если дом находится на частной территории.
• Канал для сухого газа кладут на 1,2 м и глубже.

зависимость глубины газопровода от грунта:

• торфяной, болотистый – 1,1 м;
• песчаный – 1,2 м;
• скальные породы – 0,6 м.

Параметры траншеи зависят и от диаметра самой трубы, и способа рытья. Конкретный размер указывается при составлении проекта. Если выкапывают грунт ковшом экскаватора, канава становится равной ему по ширине.

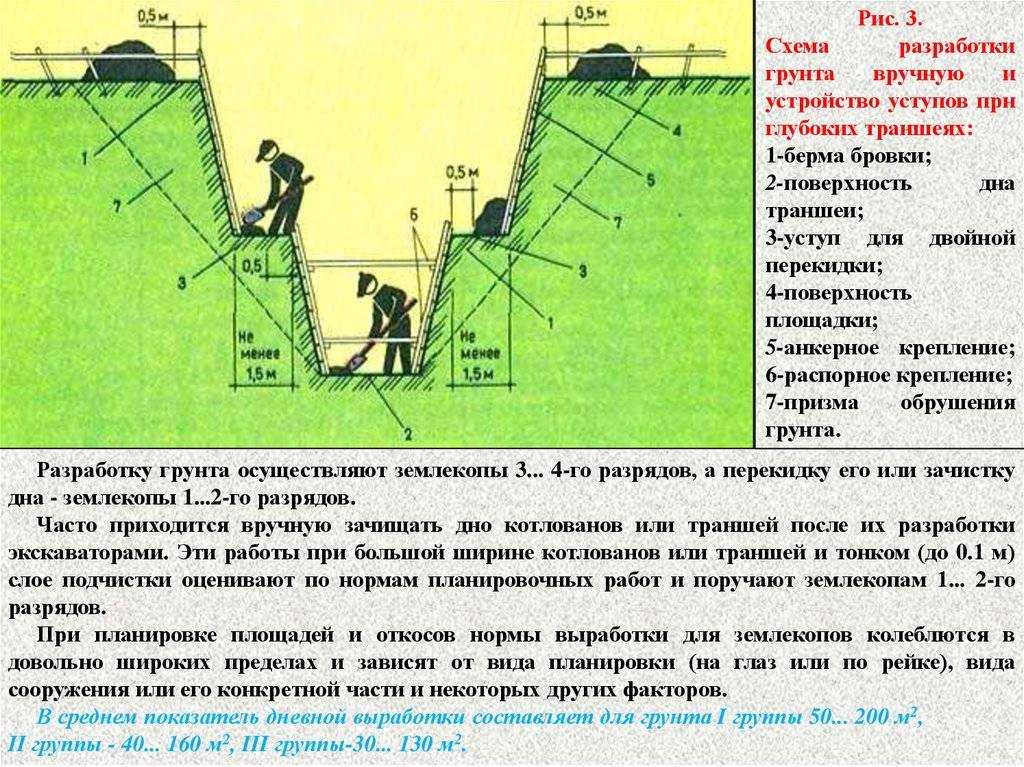

Если глубина траншеи опускается ниже 1 м, обязательно формируются откосы. Вертикальные стенки могут осыпаться и деформироваться.

Нюансы траншеи для газа с другими коммуникациями:

• Телефонные бронированные и электрические кабели находятся не ближе чем в 0,5 м от прохождения газопровода. В противном случае возникает пожароопасность.
• Электрокабели и маслонаполненные с напряжением от 110 кВт, не ближе чем на 1 м. от газовой трубы,
• Водопровод, канализационные трубы, каналы теплосети, небронированный телефонный кабель – не ближе 20 см.
• Допускаются погрешности, если электрические кабели убраны в защитный футляр. Но ближе чем на 20 см расположение любых коммуникаций относительно газопровода категорически запрещено. При этом сама труба с газом должна быть упакована в защитную оболочку в тех местах, где пересекается с теплотрассой, водоканалом или электросетями.

Два газопровода могут размещаться в одной траншее, расстояния между ними оставляют достаточное для проведения ремонтных работ в дальнейшем. Располагают их параллельно, допускается положение один выше. Места, где труба выходит или заходит в землю, также изолируются футляром.

Целесообразность укладки газовый провод для частного дома?

Газификация здания дело затратное и бюрократизированное. Все работы по магистральной проводке и подключению газопровода осуществляются специалистами. Организация должна иметь разрешение и лицензию.

Существует 2 способа проведения газа к строениям:

Надземный. Недорогой вариант, труба укладывается на опоры, применяется, когда нужно провести голубое топливо из распределителя к зданию в непосредственной близости. Сотрудникам газовых служб обслуживать и ремонтировать такие конструкции удобнее. Если происходит утечка, обнаруживается и устраняется она быстрее. Минус: повредить такой газопровод намного проще, есть опасность для здоровья и жизни, требуется постоянный контроль над целостностью коммуникаций.

Подземный. В этом случае необходимо рытьё траншеи. Используется он в местах общественных строений, где высок риск повреждения открытых газопроводов, на садовых и дачных участках, с целью скрыть и обезопасить коммуникации. Ещё один вариант – бестраншейное проведение. Для газовой трубы прокладывают ход с помощью специальной техники, не вскрывая верхний пласт земли. Это актуально в местах прохода автодороги, чтобы не приходилось перекладывать асфальт или тротуарную плитку.

Несмотря на то, что подземная газификация стоит дороже, в процессе эксплуатации работы быстро окупятся. Не будет затрат на текущий ремонт и профилактику, вероятность заметной протечки снижается в разы. В крупных городах и садовых товариществах надземные коммуникации проводить газовые конторы разрешают редко, только если нет возможности проложить траншею.

Эксплуатационные особенности газопроводов из разных материалов

Газопроводные коммуникации с высокого давления монтируются из труб, которые обладают большими габаритами. В случае, когда необходимо выполнить конструкцию повышенной прочности, используются стальные трубы бесшовного типа. Стыковка таких труб выполняется с использованием сварочного оборудования. Сварка таких изделий — довольно трудоёмкий процесс.

Наиболее подходящим материалом для труб, по которым будет осуществляться транспортировка газа, является медь. Это связано с тем, что медь имеет несколько эксплуатационных преимуществ перед стальными аналогами. Рассмотрим основные достоинства трубопроводов из этого материала:

• небольшая масса;
• простая установка;
• коррозийная устойчивость.

Однако медные газопроводы используются довольно редко, так как они отличаются высокой стоимостью.

В случае если при прокладке газотранспортной коммуникации используются трубы с тонкими стенками, рекомендуется взять во внимание их высокий коэффициент теплопроводности. Из-за высокой теплопроводности такие изделия склонны покрываться конденсатом

При подземной прокладке газовых сетей разрешается использование полимерных труб

При прокладке газотранспортных линий под землёй, как правило, применяют трубы из современных полимерных материалов. Наиболее популярными полимерами, используемыми для этих целей, являются полипропилен (ПП) и полиэтилен (ПЭ). Рассмотрим основные достоинства таких полимеров:

• высокий коэффициент гибкости;
• устойчивость к коррозии;
• простота прокладки;
• демократичная стоимость.

Трубы из полимерных материалов идеально подходят для подземной прокладки, так как чувствуют себя комфортно при таких условиях

Очень важно запомнить, что пластмассовые трубопроводы используются только для организации линий с низкими показателями давления. Полимерные трубы имеют соответствующую маркировку, определяющую их эксплуатационную принадлежность

Например, полиэтиленовые трубы, используемые для газификации частных построек, производятся чёрного цвета и имеют жёлтую маркировку.

Разводка газотранспортной конструкции внутри дома выполняется с помощью специальных гибких шлангов. Такие шланги производятся из особого материала — вулканизированной резины, также отличаются тем, что имеют армирование. В большинстве случаев они используются для стыковки плит, функционирующих на газу, к газовым колонкам.

Такие шланги имеют эксплуатационные ограничения, на которые стоит обратить внимание:

• они не применяются в том случае, если показатель температуры в помещении превышает +45 °C;
• запрещается использовать резиновые шланги на участках, которые находятся в сейсмоактивных районах (более 6 баллов);
• их не используют в коммуникациях, отличающихся высоким давлением.

Как проложить трубы под землей: варианты и средства

Прокладка трубопровода – работа, с которой сталкивается практически любой обладатель дачи или загородного дома. Дело в том, что наземный монтаж водопровода или отопления допускается только в неблагоустроенных районах, где конструкция никому не мешает или где нет возможности разместить систему под землей. Во всех остальных случаях предполагается подземный монтаж.

Как проложить водопроводную трубу под землей

Основная проблема при передаче жидкости, особенно горячей – потеря тепла при перемещении. Из-за этого и рекомендуется подземная укладка: потери на воздухе будут намного выше, в то время как грунт проводит тепло хуже. На практике этого, конечно, недостаточно и труба в землю укладывается обязательно с утеплителем.

Применяют для этого вполне привычные материалы – базальтовая вата, вспененный полиэтилен, пенополистирол. Толщина теплоизоляционного слоя рассчитывается с учетом погоды. В некоторых случаях допускается даже использование греющего кабеля.

Второе обязательное требование – определение глубины. Трубопровод должен располагаться ниже уровня промерзания грунта. В противном случае велик риск замерзания воды и, соответственно, повреждение системы. Для средних регионов уровень промерзания около 1,4 м. Оптимальной глубиной для водопроводной системы считают 1,6 м. Большая глубина не рекомендуется, поскольку изделие может не выдержать давления грунта, особенно если речь идет о водоводах ПНД.

Трубопровод размещается в земле в уже готовом виде – собранном и утепленном, так что все работы по сварке должны быть завершены до монтажа.

Сама же технология сборки водопровода несложная, если правильно рассчитана схема.

1. Сообразуясь с планом, выкапывают траншею на нужную глубину. Ширина невелика: для одного водовода ПНД. например, достаточно 40–50 см.
2. Чаще всего при частном строительстве вводный кран устанавливают в колодце. Иногда водомерный счетчик устанавливается там же. В стенке такого колодца проделывают отверстие, равное размерам водовода, и опускают в колодец собранный и теплоизолированный трубопровод.
3. Если счетчик размещается в колодце, то правильно будет сразу же вывести наверх гусак. Сам счетчик монтируется перед всеми кранами.
4. Водопровод входит в дом на той же глубине, что он размещается в траншее. Монтаж вверх разрешается только внутри здания.
5. Траншея засыпается песком, пока над водоводом не образуется слой песка толщиной в 5– 10 см. Затем траншея засыпается грунтом.

Как проложить водопроводную трубу под землей, по видео можно узнать в подробностях.

В тех случаях, когда перед колодцем возникает какое-то препятствие – дорога, например, что не редкость на дачном участке, где колодцем пользуется не один человек, возникает вопрос, как проложить трубу под землей, не копая. Технология такая существует, но на поверку в большинстве случаев прокладывать траншею дешевле.

Чтобы уложить трубопровод не копая, необходимо довести обычную траншею до препятствия. Затем обустраивают на дне траншеи выемки и закрепляют опорную площадку из бруса. Грунт на нужном участке прокалывают 3-метровой цельной штангой. Штанга упирается в домкрат, последний опирается о площадку. Таким образом можно проколоть участок под дорогой, не копая.

Укладка системы отопления

Проложить трубу отопления под землей можно таким же образом, как водопроводную. Но к перечисленным выше требованиям добавляются еще несколько:

допускается размещение отопительных труб выше уровня промерзания. Но в этом случае теплоизоляция должна быть намного лучше и предусмотрена защита от замерзания воды. Проложить систему ниже уровня промерзания в итоге всегда дешевле;

• обратная труба ни в коем случае не должна быть выше или на одном уровне с подающей;
• правильно будет предусмотреть и дополнительную защиту от давления грунта, особенно при опасности подвижек или высоких грунтовых водах.

Теплоизоляционные материалы для отопительных водоводов применяются те же. На фото – отопительная система в «скорлупе» из пенополистирола.

Подушка под трубы ПНД

Под полиэтиленовые трубы (труба пнд) независимо от вида грунта должна быть изготовлена подушка. Для ее изготовления применяется песок или гравий(наибольший размер фракций 20мм),при этом толщина слоя не должна быть менее 10 см, но не быть больше 15 см. Подушка под полиэтиленовые трубы не уплотняется, исключение только участки перед смотровым колодцем за 2 метра перед ним. Подушку необходимо аккуратно выровнять. При монтаже полиэтиленовых труб(труба пнд) должны быть образованны углубления в местах соединения труб.

В случае когда дно траншеи для прокладки полиэтиленовых труб (труба пнд) гладкое и не нуждается в изготовлении подушки(к примеру, грунт с высоким внутренним трением), возможно понадобиться небольшое удаление и замена на более мягкий грунт в основании по ширине полиэтиленовой трубы. Грунт не содержащий камней(допустимый размер которых не более 20 мм)извлеченный в процессе подготовки траншеи, возможно применить для начальной обсыпки полиэтиленового трубопровода. В случае когда извлеченный грунт не пригоден для начальной засыпки полиэтиленовой трубы, применяется песок или гравий(наибольший размер фракций 20мм), так же может использоваться щебень(наибольший размер фракций 4-20мм).

Начальную обсыпку полиэтиленовых труб(труба пнд) необходимо производить по всей ширине траншеи, при этом высота должна быть не меньше 15 см от поверхности трубы.

При обсыпке полиэтиленовой трубы (труба пнд), в местах, где это требуется, уплотняется грунт слоями по 20 см. Второй слой засыпается до поверхности полиэтиленовой трубы, при этом его толщина не более 20 см. Над самой поверхностью трубы уплотнение не допустимо. Степень уплотнения определяется от вида используемого при этом оборудования.

При засыпке траншеи может использоваться грунт, извлеченный из нее, но с условием, что самые крупные валуны не превышают 300 мм. При этом, если защитный слой обсыпки меньше 30 см от поверхности полиэтиленовой трубы, величина камней не должна быть более 60 мм.

Труба пнд цена http://aosgk.ru/catalog/pipe-hdpe/

Купить пнд трубы Вы можете, обратившись в компанию АОС

Строительные нормативы глубины

Правила обустройства систем водоснабжения для строительных организаций собраны в СНиП 2.04.02-84 — актуализированном сборнике норм, размещенном в СП 31.13330.2012. Базовым расстоянием для глубины заложения водопровода документом закреплена величина 0,5 м.

Этот размер служит нормативом, используемым при расчете удаления водовода от поверхности:

• расстояние от низа уложенной в траншею трубы до уровня промерзания грунта ≥0,5 м;
• заглубление магистрали в почву во избежание летнего нагрева питьевой воды в трубопроводе ≥0,5 м, считая от верхней отметки трубы;
• предохранение коммуникации от механических нагрузок, передаваемых наземным транспортом, осуществляется через минимальный пласт почвы 0,5 м.

Интервал промерзания земли устанавливают наблюдениями за фактической толщиной слоя мерзлоты в условиях холодной малоснежной зимы. При отсутствии статистических данных делают теплотехнический расчет. Пользуются также таблицами СНиП, в соответствии с которыми нулевая температура проникает в грунт северных регионов на 2-3,5 м, средней полосы — 1,2-2 м, южных районов — 0,5-1,2 м.

Если по каким-то причинам выкопать траншею нужной величины не получается, водопровод теплоизолируют или защищают от низких температур с помощью электрического кабеля.

Утепление водопроводной трубы под землей.

Планирование и расчет перед копкой траншеи под водопровод

Земляные работы при строительстве водопроводных сетей выполняют по СНиП 2.04.02 изданном в 84 году с уточнениями СП 31.13330.2012.

В том случае, когда это невозможно из-за пересечения с другими объектами, трасса разбивается на прямоугольные участки с поворотами в 90 градусов

Кроме того, важно запомнить, что водопровод и канализацию в единой конструкции выемки монтировать запрещено, исходя из соображений эпидемиологической безопасности людей

А вот совмещения электрических кабелей и водопровода в одной конструкции допускается. При этом должны соблюдаться важные условия: силовая кабельная линия до 35 кВ устанавливается в ПХВ-трубе над водопроводной трубой с просветом не менее 250 мм, кроме того над кабелем должен быть уровень грунта более 100 см.

Днище выработки обязано быть хорошо утрамбованным, чтобы водопровод плотно прилегал к земле.

Расчет траншеи под водопровод выполняют с учетом таких параметров:

• характеристик почвы;
• уровень промерзания земли;
• характеристикой местной системы подачи воды;
• присутствием в районе строительства инженерных коммуникаций и уровня залегания.

Какие параметры нужно учитывать и почему?

Подсчет объемов работ при монтаже водопровода и крутизна откосов установлена СНиП 12-04-2002 и актуализированным СП 45.13330.2012.

Основные показатели, которые регламентируются строительными нормами при укладке труб для воды:

• наружный диаметр водопровода;
• толщина изоляционного покрова труб;
• глубина по отметкам траншеи;
• длина, ширина и уклон траншеи;
• типы слоев грунта;
• минимальная песчаная подушка;
• необходимость обвалки труб;
• порядок прокладки;
• метод соединения труб.

Глубина траншеи — самый важный параметр. Согласно вышеуказанному СНиП, наименьшая глубина выемки, с расчетом потенциальных динамических напряжений, должна быть не менее 1 м. Климатические условия в большинстве районов России накладывают дополнительные ограничения, выработка выполняется на 30 см ниже уровня замерзания почвы.

Также СНиП строго регламентирует ширину траншеи по диаметру трубопровода, минимальный размер должен быть не менее 70 см.
