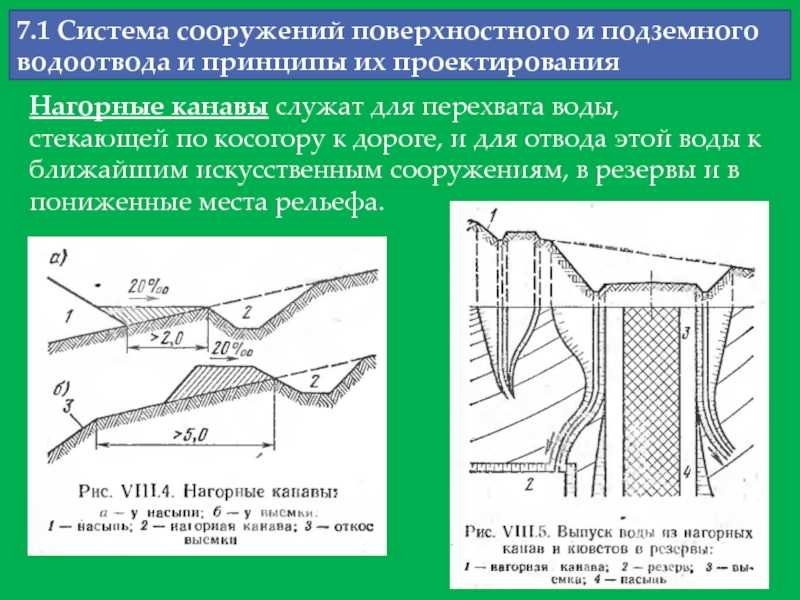

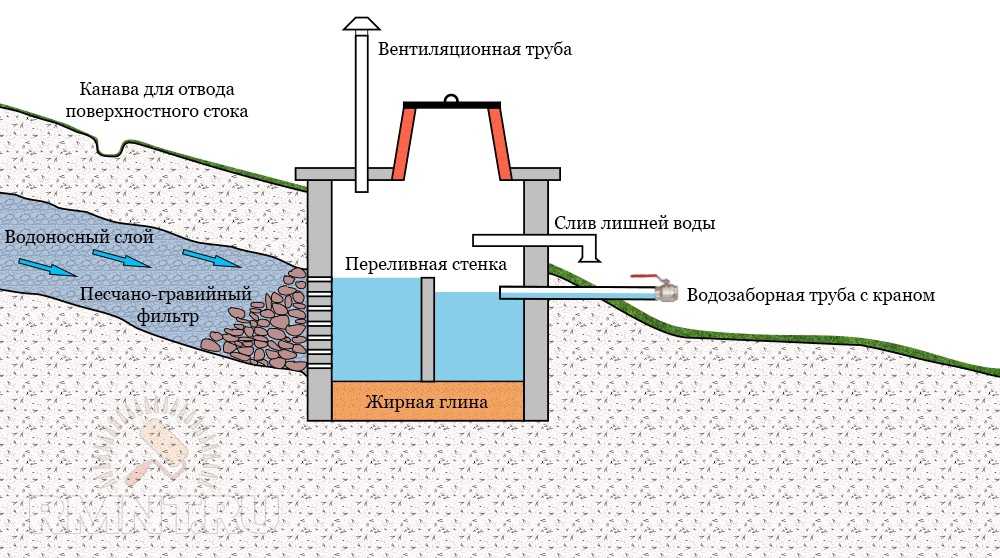

Отведение от подземных сооружений поверхностных и грунтовых вод

Подъем участка

Если дренаж не принес успеха, рекомендуется создание искусственной насыпи.

Выбор материала для подсыпки выбирается исходя из площади участка и необходимой высоты искусственной насыпи.

Для небольшого подъема на 20-30 см, можно использовать плодородную почву.
Если уровень нужно поднять до метра, лучше всего подойдет основа из песка, который, как следует, утрамбовывается.

Следующим слоем насыпается битый щебень или кирпич (он выполняет дренажную функцию), а за тем, верхний слой присыпается почвой.

План действий в данном методе одинаков для любой высоты подъема:

Составить геологический план местности. Обозначить расположение верхнего слоя грунта, уровень высот, толщину плодородного слоя почвы. Точный план поможет определиться с участками, количеством и материалом подсыпки.
Если на участке есть старые сооружения, их необходимо снести.
Расчистить участок от мусора, растений, корней.
Оборудовать систему дренажных конструкций (открытых или закрытых).
Оградить участок ленточным фундаментом из бетона, чтобы подсыпка не смылась дождями.
Дождавшись застывания бетона, насыпать по 15 см слои отсыпки и утрамбовывать каждый пласт вибротрамбовкой.
Перед засыпкой плодородного слоя почвы, необходимо дать 3 недели для естественной усадки.
Разделить нижние пласты с плодородным грунтом геотекстилем.
Засеять участок растениями с разветвленной корневой системой (например – злаковыми).

Открытый водоотлив

Крепление из досок, закладываемых за двутавровые балки.

Открытый водоотлив применяют при малых скоростях притока грунтовых вод, когда этот способ не снижает несушей способности грунта под трубопроводом и обеспечивает устойчивость откосов траншей и котлованов.

Открытый водоотлив ( рис. VII-19) осуществляют при незначительном притоке воды в колодец или при разработке скальных и полускальных грунтов, когда можно не опасаться выхода грунта из-под ножа колодца. В последнем случае открытый водоотлив может быть использован и при значительных притоках воды. При открытом водоотливе вода поступает в зумпф, заглубленный на 1 — 2 м ниже отметки разрабатываемого грунта в колодце, и откачивается центробежными самовсасывающими насосами.

Схема открытого водоотлива.| Схема водопонижения в безнапорном водоносном горизонте.

Открытый водоотлив применяется также в сочетании с водопонижением как вспомогательное мероприятие — для откачки остаточной воды, притекающей через окна между скважинами, когда выработка пересекает водоупорные слои или для частичной замены водопони-зительных скважин, возможной при большом развитии зоны депрессии.

Расчетные схемы к определению наибольших глубин траншей при безнапорной симметричной.

Открытый водоотлив рекомендуется применять при разработке траншей в глинистых и суглинистых грунтах, характеризуемых малыми коэффициентами фильтрации, а также в песчаных грунтах в сочетании со шпунтовым креплением траншей.

Открытый водоотлив осуществляется прямо из котлована насосами. Такое водопонижение наиболее просто, но для сохранения природного сложения грунтов оно должно вестись с опережением земляных работ в определенной последовательности. Вода откачивается из приямков ( зумпфов), куда она поступает из канавок глубиной 0 3 — 0 5 м, расположенных по периметру котлована с уклоном t — 0 01 — 0 02 в сторону приямков. Зумпфы устраивают не ближе 1 м от граней фундамента. По мере разработки котлована зумпфы постепенно заглубляются вместе с канавками. Зумпфы заглубляются не менее чем на 0 7 — 1 м, и уровень воды в них поддерживается на 0 3 — 0 5 м ниже дна вырытого котлована.

Открытый водоотлив применяют в неглубоких котлованах при подземных водах типа верховодки или от-дельных линз, когда отсутствует постоянное их питание.

Схема к расчету дна котлована на выпучивание грунта.

Открытый водоотлив, являющийся простым и дешевым способом водопонижения, имеет рассмотренные выше недостатки. В случае значительного напора грунтовых вод даже при правильном производстве работ не всегда удается предохранить от разрушения основание, сложенное супесями, мелкими и пылеватыми песками. В таких грунтах применять открытый водоотлив не рекомендуется.

Открытый водоотлив предполагает откачку грунтовых вод непосредственно из выемки. Его применяют в устойчивых водопроницаемых грунтах. Иногда его сочетают с водопонижением. При водоотливе грунтовая вода, просачиваясь через откосы и дно котлована, поступает в водосборные канавы и по ним в приямки ( зумпфы), откуда ее откачивают насосами. Приямки устраивают размерами 1×1 или 1 5×1 5 м и глубиной от 2 до 5 м в зависимости от требуемой глубины погружения рукава насоса. Минимальные размеры приямка назначают из условия обеспечения непрерывной работы насоса в течение 10 мин. Приямки в устойчивых грунтах крепят деревянными срубами из бревен ( без дна), а в оплывающих — шпунтовой стенкой и на дне его устраивают обратный фильтр. Примерно так же крепят приямки в траншеях, особенно в неустойчивых грунтах. Число приямков зависит от расчетного притока воды и производительности насосного оборудования. Приток воды к котловану или траншее рассчитывают по гидравлическим формулам установившегося движения грунтовых вод. Определив приток воды, уточняют тип и марку насосов, их количество. Чаще всего для водоотлива применяют центробежные насосы, а для откачки загрязненной воды — самовсасывающие.

Применение открытого водоотлива в котлованах, вскрываемых в мелкозернистых грунтах, приводит к разрыхлению основания сооружения. В этих случаях прибегают к искусственному понижению уровня грунтовых вод ( грунтовому водоотливу), исключающему просачивание грунтовых вод через откосы и дно котлована.

Самовсасывающий центробежный насос с бензиновым двигателем.

Для открытого водоотлива применяют насосы различных видов и типов: диафрагмовые — ручные и с механическим Приводом, поршневые и центробежные — обыкновенные и самовсасывающие. На рис. 254 показан приводной диафрагмовый насос, установленный для работы.

Расходные материалы

Какой именно расходный материал для водоснабжения может применяться при монтаже или обслуживании инженерных систем?

Изображение	Описание
Графитовый сальник	Графитовый и масляный сальник используют для уплотнения штоков винтовых вентилей, задвижек и валов насосного оборудования.
Лен для подмотки резьб	Сантехнический лен нужен для герметизации резьбовых соединений. Для увеличения срока службы СНиПы полувековой давности рекомендовали пропитывать его свинцовым суриком. В нынешних реалиях сурик с успехом заменяется силиконовым герметиком.
Тангит Унилок — полимерная герметизирующая нить для уплотнения резьб	Наряду с льняной подмоткой для уплотнения резьб используется полиэстеровая нить с силиконом. Этот расходный материал по водоснабжению исключительно удобен в использовании, но стоит существенно дороже льна.
Прокладки из паронита для фланцевых соединений	Для герметизации фланцевых соединений служат паронитовые и резиновые прокладки.
Пенопластовая скорлупа для теплоизоляции водопровода	Для теплоизоляции металлических трубопроводов применяются материалы из вспененных полимеров — пенополиэтиленовые трубки, скорлупа из пенополистирола и полиуретана.
Сменные картриджи для систем очистки воды	Для очистки питьевой воды используются системы фильтрации со сменными картриджами.

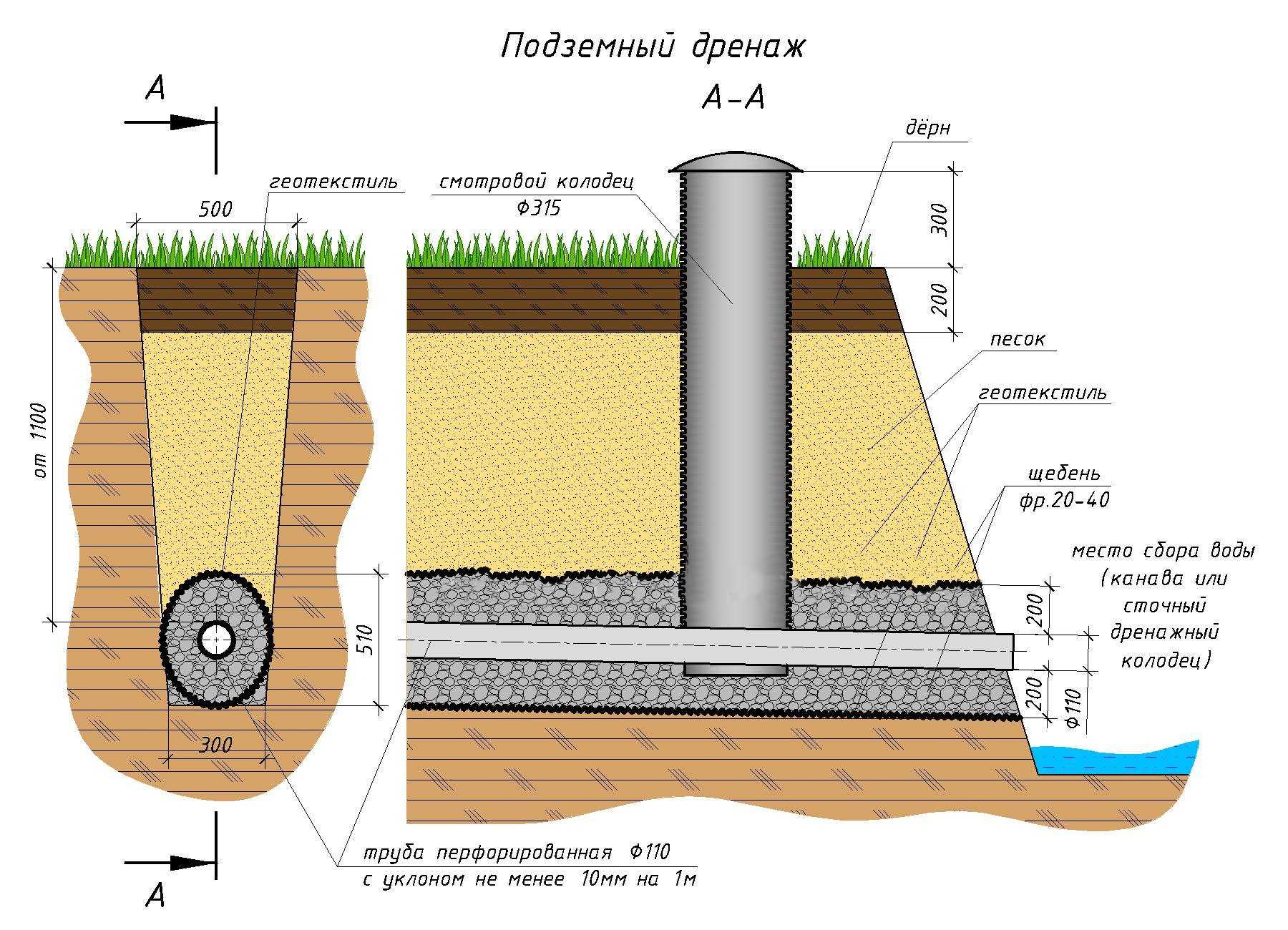

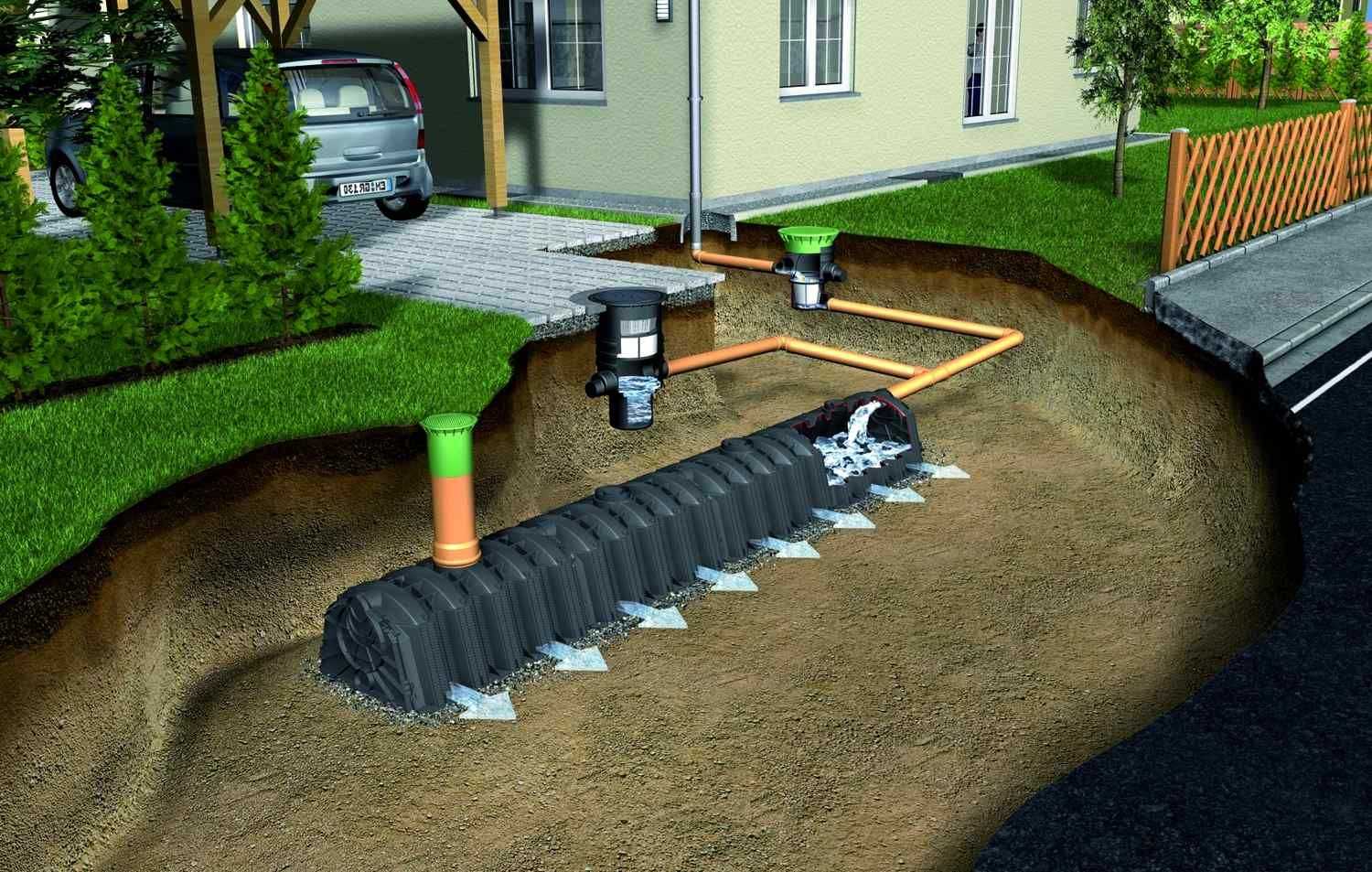

Монтаж закрытой дренажной системы

К этой работе следует подойти ответственно, так как дренажная система должна располагаться ниже уровня промерзания почвы зимой. Иначе жидкость в трубах превратится в лед, они лопнут, в результате дренаж не будет функционировать эффективно. Глубина промерзания грунта зависит от климата той местности, где вы проживаете.

Также изучите состав почвы, в которой будут находиться трубы. Если грунт глинистый, глубина промерзания будет небольшой. В средней полосе нашей страны данный параметр составляет 130–200 см.

Последовательность действий:

1. Рассчитываем количество колодцев на территории. Они должна быть по периметру здания. В случае, когда участок водоотвода прямой, они располагаются на расстоянии 15 м друг от друга. Но когда система разветвленная, колодцы размещаем на стыках боковых веток и основного сливного канала.

2. Приобретаем стройматериалы и инструменты. Что потребуется:

Это интересно!

Очистка воды для частного дома: создаем универсальную систему Подробнее

3. Выкапываем траншеи требуемой глубины, ориентируясь на схему. Они должны быть сделаны с уклоном, он составляет 20–30 мм на 1 метр траншеи. Центральную магистраль выполняем с уклоном к водоприемнику. Так как объем жидкости большой, делаем уклон сильнее по сравнению с тем, что на ответвлениях, а именно 40–50 мм на 1 м.

4. Укладываем на дно траншеи геотекстиль

Важно, чтобы концы ткани остались снаружи траншеи. Сверху засыпаем щебенку, толщина слоя 10–20 см

Затем проверяем, чтобы угол уклона соответствовал требованиям.

5. Монтируем трубы до мест их соединения с колодцами.

6. Устанавливаем колодцы, соединяем их с трубами, используя изоляционные муфты. На области соединений наносим клей-герметик.

Дренажная скважина при высоких грунтовых водах. Инструкция по созданию дренажных скважин

Бурение дренажных скважин необходимо для того, чтобы осушить высокие грунтовые воды и избавиться от излишней влаги. Это считается одним из наиболее эффективных способов обсушивания земли и предупреждения излишнего скопления поверхностных или подземных вод.

Этот процесс выполняют двумя способами: если скважина будет на мягких породах, можно пройтись вручную, а если на твердых – нужно будет использовать перфоратор. В случае бурения по рыхлому грунту, стараются провести его с одновременным креплением участков с неустойчивыми породами трубами, что приведет к увеличению исходного диаметра бурения. Материалом для подобных труб выступает высокопрочная пластмасса. Главный инструмент, который также используют во время бурения, это дренажный насос.

В место впадения воды в скважине следует закрепить кондуктор, который обеспечит изоляцию затрубного пространства и позволит применить превенторное устройство. Его применение при бурении позволит вскрыть водоносные горизонты с гидростатическим давлением до 20 атм.

Для того, чтобы соорудить дренажную скважину своими руками и отвести потоки грунтовых вод в грунт подальше от строений, необходимо провести дренажные работы. Но перед этим обязательно нужно изучить особенности грунта.

Сначала нужно в водоупорных слоях просверлить несколько скважин, по которым поверхностная вода сможет стекать вниз. Бурение нужно проводить на глубину самых проблемных верхних водоупорных слоев, не доходя уже до самой воды. В противном случае, в источник питьевой воды будет попадать нефильтрованная поверхностная вода, вследствие чего, в дальнейшем нельзя будет использовать эту воду для питья.

Пробурив скважину, необходимо оградить ее от затягивания песком и заиливания. Для этого нужно создать чехол на всю глубину скважины и чуть больше самого диаметра скважины. Чехол должен быть из незагнивающей ткани, которую можно прикрепить скобами к деревянной рейке до засыпки скважины щебнем.

Далее засыпаем внутрь чехла промытый щебень до самого верха. Если в скважине есть дренажная труба, то засыпать ее не нужно. После этого необходимо накрыть скважину водонепроницаемой пленкой ПВХ и присыпать землей. Так, грунтовые воды не будут опасными для построек.

Зачем нужно производить зачистку дна?

Зачистка дна котлована необходима для выравнивания земляной поверхности до создания ровной и прочной площадки, на которой будут размещаться фундаментные конструкции. На этом этапе устраняются высотные перепады земляного основания и места излишне рыхлого грунта, где при уплотнении возможна глубокая просадка почвы.

Механизированная выемка грунта землеройными машинами постоянно контролируется нивелирами. Когда до проектной отметки остается 100 – 200 мм выемку грунта механизмами прекращают. В дальнейшем подготовку основания производят доработкой грунта и зачисткой дна до проектной отметки вручную или механизированно с привлечением специальной строительной техники.

Какими технологиями можно производить?

Зачистка земляного котлована выполняется ручным или механизированным способом: бульдозерами –планировщиками, экскаваторами или скреперными машинами. Выбор способа планировки нижней площадки выемки зависит от следующих факторов:

Размеры котлована и объем предполагаемой выемки. На небольших площадях с незначительным количеством недобранного грунта лучше всего применять ручную зачистку.В этом случае начинают дочищать основания по одной из главных осей, постепенно перемещаясь по котловану

Во время проведения работ важно ориентироваться на контрольную отметку, нанесенную на деревянный колышек. Для простейшего контроля зачистки основания до проектного горизонта рекомендуется натянуть между двумя противоположными колышками стальную проволоку или прочную нить из полиэстера. Мерной лентой строительной рулетки через 1 – 2 метра делают замеры глубины зачистки

Мерной лентой строительной рулетки через 1 – 2 метра делают замеры глубины зачистки

Таким образом выполняется зачистка дна ручным способом одним человеком. При выполнении работ двумя или тремя рабочими, площадка разбивается на равные смежные площадки и проводится послойная зачистка основания. На больших площадях и значительных объемах выемки недобранного грунта рекомендуется применять механизированный способ доработки земляных масс.

Стесненность котлована. Если горизонтальная площадка земляного основания здания размещена на сложном рельефе, соприкасается с другими зданиями сооружениями или особо ценными архитектурными памятниками, зачистка выполняется исключительно ручным способом.

Категория грунта. На мягких грунтах планировку земляного основания выполняют бульдозерами и мини-бульдозерами. Во время выполнения работ бульдозер от крайнего откоса передвигается по спирали, перемещаясь по направлению к осевой линии выемки от земляного откоса. Движение механизма поступательно-челночное, с чередованием рабочей проходки вперед и обратным холостым. Вид фундамента и глубина его заложения. Если проектом предусмотрено устройство монолитного плитного фундамента, размещаемого по всей площади котлована, для его зачистки отлично подходит механизированный способ планировки бульдозером или легким экскаватором с прямой лопатой.Широкие траншеи, подготовленные для ленточных фундаментов, зачищают вручную или экскаватором, постоянно контролируя уровень срезки почвы до проектной отметки. Выемки под столбчатые фундаменты обычно зачищают вручную, механизированный способ практически не применяется.

Составные части документации

Пакет необходимых документов, для проведения контрольной проверки котлована, состоит из нескольких частей индивидуального содержания, которые оформляются в соответствии с требованиями СП и СНиПа.

Документационный пакет состоит из:

Геометрического чертежа с указанием габаритов выемки (ширины, высоты, длины, объема).
Журнала учета, в который вносятся данные о всех проводимых процессах и авторском контроле.
Свидетельства о проведенных работах скрытого характера, с лабораторными измерениями.
Свидетельства геодезического разделения котлованной ямы.

Также к пакету должна прилагаться расчетная подтвержденная документация по планам работ, связанных с:

проектированием;
бурением;
проверкам характеристик почвы;
чертежами разрезов углублений, отдельных частей и фундаментной разметкой;
результатами анализа несущей способности земли;
схемами заграждающих конструкций;
ведомостью постоянных реперов.

Оценка безопасности возводимого здания во многом зависит от приемки котлованной ямы. Устранение дефектов гарантирует безопасность для дальнейшей эксплуатации строительного объекта. Документ заполняется на месте, если недочетов в работе не будет обнаружено.

Каждый член комиссии обязательно должен быть ознакомлен с результатами геологических замеров. Проверка может занять от 3 до 8 часов, результаты по проведенным анализам почвы должны быть предоставлены в течение 3 дней.

Скачать бланк акта выполнения скрытых работ на разработку котлована
Скачать образец заполнения акта приемки и выполнения скрытых работ на разработку котлована
Скачать акт освидетельствования котлована по грунтам основания

Виды и типы

Прежде всего, котлованы подразделяются на постоянные и временные сооружения. Первые после завершения строительных работ не засыпаются, а продолжают эксплуатироваться. Например, каналы и дорожное покрытие. Котлованы временные после завершения возведения объекта засыпаются, например, под фундаменты.

Кроме того, их разделяют по таким признакам:

типа и габаритов строящегося объекта;
глубины выборки грунта;
установки откосов;
видов креплений, которые предназначены для предупреждения обвала грунта;
разновидности боковых стен: вертикального и наклонного расположения, а также ступенчатые варианты.

О важности определения вида котлована для строящегося объекта расскажет эта статья

Область использования

Перед тем как приступить к непосредственному рытью котлована под строящееся здание, следует произвести ряд подготовительных работ. Все они подразделяются на две большие группы – внешнеплощадочные и внутриплощадочные. Под внешними работами подразумевается подведение к стройплощадке всей необходимой инфраструктуры – подъездных путей, линий электропередач и иных внешних коммуникаций.

К внутренним относятся подготовительные работы, производимые непосредственно внутри периметра строительной площадки: очистка территории, установка бытовых помещений, электрораспределительных щитов и т.д. Одним из важнейших этапов внутриплощадочных работ является устройство систем водоотлива.

Монтаж фундамента здания

Водоотлив из котлована предназначается для своевременного удаления дождевых, талых или грунтовых вод. Наиболее простым и распространённым решением данной проблемы является устройство водоотлива открытого типа. Такой способ осушения котлована и прилегающих территорий целесообразно использовать, если его стенки и дно сложены следующими породами:

Связные грунты, включающие в себя тонких прослоек и линз песка.
Несвязные грунты плотного сложения, с достаточным сопротивлением вымыванию.
Слоистые грунты, расход подпочвенных вод в которых не превышает средние значения по СНиП.
Водонепроницаемые плотные виды грунтов, способствующие скоплению дождевых и талых вод внутри котлованов и траншей.

Откачка грунтовых вод через скважины

Применение открытых систем по удалению воды не рекомендуется на несвязных грунтах из-за высокой вероятности вымывания стенок котлована и водоотводных траншей. Как правило, в этом случае используются закрытые дренажные системы, или иные способы осушения. На рыхлых почвах открытый водоотлив из котлована следует применять только в экстренных случаях. Например, когда из-за водонасыщенности почвы существует угроза её перехода в состояние плывуна, что является аварийной ситуацией, грозящей обрушением стен.

Также допускается использование подобной методики на несвязных грунтах в том случае, если откосы котлована дополнительно укреплены шпунтовыми стенками глубокого заложения. Как вариант, во избежание размывов водоотводная траншея закрепляется по дну и стенкам гравийно-песчаной смесью или щебнем.

Водопонижение иглофильтрами

Процесс водопонижения выполняется установленными иглофильтровыми системами. В их состав входят металлические трубы с установленными устройствами:

Водосборным коллектором.
Вихревым насосом.
Электродвигателем.
Фильтрующим блоком.

Условия монтажа иглофильтра основаны на установке специальных металлических труб непосредственно в грунте, по всей длине канавы.

Фильтрующий блок представляет собой две перфорированные трубы: одна внутренняя, другая наружная. Внизу наружной трубы установлен наконечник, в который вмонтированы специальные клапаны. Иглофильтры крепятся с водосборным коллектором прямо на поверхности почвы. После чего они подключаются к насосной станции. Монтаж иглофильтров в почву выполняется гидравлическим погружением. Происходит подача струи воды, давление которой равно 0,3 МПа. Струя воды выходит под высоким давлением, размывает почву, создает условия, при которых иглофильтр начинает погружаться вглубь.

Высокую эффективность показывают иглофильтры на песчаных грунтах.

Если пользоваться только одним этажом иглофильтров, можно получить водопонижение протекающих грунтовых вод примерно на 5 метров. Чтобы увеличить степень осушения грунта, нужно монтировать многоярусную систему. Проводить погружение иглофильтров помогут пробуренные скважины. Чтобы добиться надежности работы системы, устанавливают дополнительную насосную станцию.

Подсчет объемов земляных работ

Земляные работы – трудоёмкий и сложный вид хозяйственной деятельности, связанный с большими затратами на реализацию. Определение сметной стоимости всего комплекса операций и составление календарного плана требует точного расчёта. Он основан на выполнении целого ряда подробных измерений и вычислений. Масса, объём грунта, удаляемого при устройстве траншей или котлованов, и другие факторы влияют на выбор техники, предназначенной для выемки и вывоза земли. Это также оказывает воздействие на уровень затрат. От вида и сложности выполняемых земляных работ напрямую зависят технические характеристики и специфические особенности применяемых машин.

Подготовка к выполнению расчёта объёма работ требует оценки естественного рельефа участка, предназначенного под застройку. Если он сложный и нуждается в изменениях, работа начинается с вертикального планирования, включающего выемку и перемещение грунта, а также его отсыпку и уплотнение.

Предварительное рыхление грунта.
Удаление его в отвал.
Строительство насыпей, в том числе с последующим уплотнением.
Рытьё каналов, траншей и котлованов, а также обратная деятельность, осуществляемая после планировки поверхности, уплотнения грунта, укладки трубопроводов и возведения фундаментов.
Выравнивание откосов и зачистка дна земляных сооружений.

Земляные работы часто выполняются на подготовительном этапе строительства зданий и других объектов. В этом случае подсчёт их объёма приобретает особое значение для определения даты ввода сооружений в эксплуатацию. Он осуществляется с учётом класса грунта в соответствии с требованиями нормативных документов.

Очистка ямы без насоса

Как очистить выгребную яму без откачки? Если насоса нет, а яму выкачать надо, то придется заняться этим самостоятельно. Для работы подойдут подручные средства, а сам рабочий процесс будет довольно неприятным.

Алгоритм выполнения действий будет следующим:

За несколько дней до очистки необходимо гомогенизировать жидкость при помощи специальных веществ.
Для проведения очистительных работ нужно надеть подходящую одежду, причем выбирать нужно из тех вещей, которые не жалко. Все вещи должны закрывать тело от случайного попадания отходов.
Теперь можно взять обычное ведро и веревку, при помощи которых и вычерпываются отходы. Когда очередная порция нечистот поднята, ее необходимо перелить в специально заготовленную емкость для дальнейшей утилизации отходов.
Выкачанные нечистоты утилизируются. Поднятую из ямы воду можно вылить, а вот канализационные отходы нужно вывозить в специально отведенные места.
Яму после очистки необходимо промыть водой, желательно с использованием давления, чтобы на стенках резервуара не появлялись наслоения, препятствующие нормальному функционированию.
Последний этап – очистка канализационных труб, которую необходимо выполнять максимально тщательно.
