Как посчитать кубы земли при копке: подсчеты для траншей разной формы

Нормы СНИП к арматуре

Снип 52-01-2003 содержит все основные схемы и требования к конструкции постройки из железобетона

Снип 52-01-2003 содержит все основные схемы и требования к конструкции постройки из железобетона. Также, в нем зафиксированы основные виды деформаций, показатели прочности,  требования к размерам:

• При выполнении строительных работ по возведению фундамента необходимо использовать арматурное устройство с наличием сертификата качества;
• Прутья нужно скреплять плотно, чтоб исключить их смещение при заливке раствором;
• При использовании сварных деталей арматуры разрешено применять метод сварки, который не вызывает изменение форм;
• Изгиб прутьев должен иметь радиус, который идентичен, зафиксированной его величине в строительном плане;
• Устройство должно иметь стыки, которые должны совпадать с главным материалом по прочности;
• Дистанция между вертикальными стержнями ленточного основания определяется согласно их диаметру. Учитываются также виды заполнителя смеси.
• Шаг, при заливке должен быть больше 25 см;
• Отрезок между двумя продольными прутьями – не больше 40 см;
• Расстояние между поперечными прутьями – не больше 30 см;

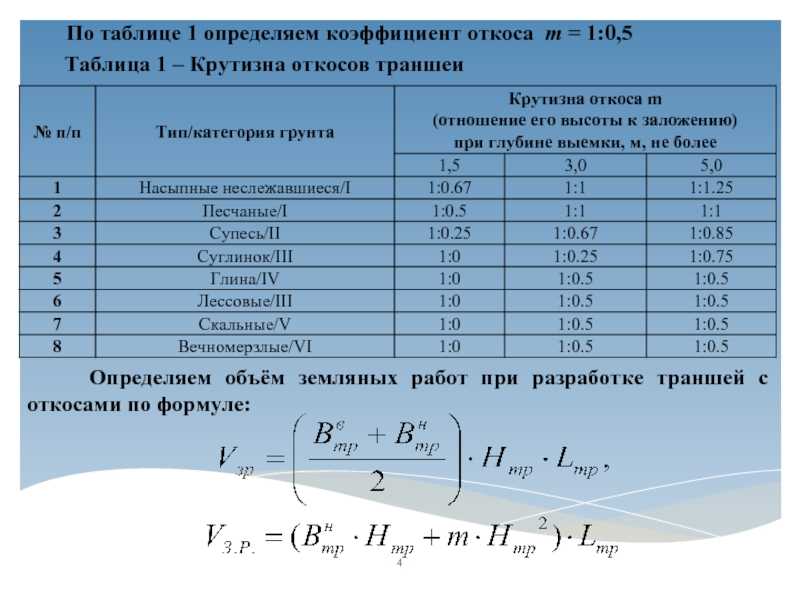

Требования к откосам

Откосы не должны осыпаться и должны быть безопасными для рабочих

Ответ, какую крутизну должны иметь откосы у земляного сооружения, содержится в строительных нормах. Отклонение от заданных стандартов вызывает не только увеличение объема работ при обрушении стенки, но и опасность получения травмы работником.

Основными определяющими параметрами являются плотность грунта, образующего боковую поверхность, и глубина выемки:

Дополнительные моменты

На практике при выполнении работ по устройству котлованов присутствуют специфические операции, которые нужно учитывать. Подробнее о том, как расчитать объем котлована в специальной программе, смотрите в этом видео:

Ими являются следующие обстоятельства:

• рытье ямы одноковшовым экскаватором включает в себя допустимые недоборы грунта, которые устраняются при помощи лопаты;
• траншея под прокладку труб вручную обустраивается приямками в местах выполнения стыков;
• для повышения несущей способности трубы на 30 – 40% увеличивают площадь опирания ее на основание путем выборки в подстилающей поверхности борозды по Ø трубы с углом охвата 120°;
• размер обратной отсыпки определяется разницей между объемами котлована и подземной части здания.

Минимизировать количество вывозимого или привозного грунта для завершения на участке всех земляных работ можно, если еще на стадии проектирования рассчитать нулевой уровень, который обеспечит баланс объемов выемки и отсыпки.

• http://stroydocs.com/calc/e_ground_works
• https://general-smeta.ru/stati/opredelenie-ob-jomov-rabot/1577-podschjot-ob-jomov-zemlyanykh-rabot.html
• https://all-calc.com/stroitelstvo/snaruzhi-doma/393-transheya-kanava
• https://kakfundament.ru/kotlovan/obem-kotlovana

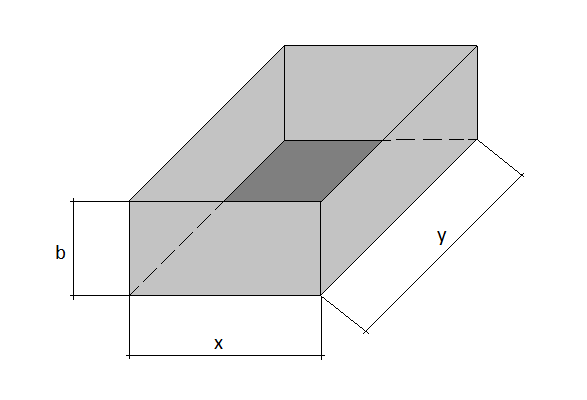

Формулы подсчета для вертикальных стенок

Если стенки канавы выполняются без скосов, то, значит, ее профиль будет иметь вид прямоугольника или квадрата, а внутренний объем можно будет определить на основании трех параметров:

• а – ширина канавы (в метрах), она совпадает по дну и по верху.
• h – высота или глубина (в м).
• L – длина (в м).

Это самый простой случай, и, чтобы посчитать кубатуру траншеи, перемножают эти величины:

V = a × h × L

Например, если длина составляет 10 м, ширина 1 м, а глубина 1,5 м, то получим объем:

V = 1 × 1,5 × 10 = 15 кубометров.

На сложном рельефе необходимо учитывать перепад высот. Это делают, определяя глубину в двух точках, и видоизменяя формулу следующим образом:

V = a × (h₁ + h₂) / 2 × L

Обустройство основания котлована под фундамент

Устройство котлована под фундамент – первостепенная важная задача перед строительством каких либо построек. От правильности его устройства зависит качество и надежность будущей постройки, которая также зависит от правильно выполненных земляных работ. Здесь застройщик часто стоит перед выбором – каким способом выполнять выемку грунта – вручную или с помощью современной землеройной техники.

 Итак – способ вручную.

Для выемки почвы потребуется несколько здоровых человек и простой инструмент – лопата, кирка, тачка вывозить почву. Если возводится дом без подвала или погреба, глубина копки не критическая, ручной метод подходит. Но, если планируется подвал – больше подойдет механизированный вариант для выемки грунта – так быстрей и экономически целесообразно.

Ручной метод будет востребован на небольших площадях, а также там, где подъезд техники невозможен по ряду причин – плотные постройки рядом, отсутствие подъезда для самосвалов и бульдозера.

В целом – ручной способ копки занимает значительное время, сложней управляться с грунтом, его надо кому – то вывозить, где – то складировать. Земляные работы желательно проводить опытным работникам под присмотром специалистов. Для таких работ желательно привлекать физически крепких и выносливых мужчин без вредных привычек.

Механизированный способ

Технология рытья котлована экскаватором обязательна с применением бульдозера и самосвалов. Здесь обязательно следует рассмотреть возможность заезда и разворота грузовых автомобилей, место для поворота экскаватора, продумать в целом технику безопасности при работе на площадке.

Также важно обеспечить постоянный вывоз грунта, чтобы не было простоя техники и скопления ненужного грунта, он отнимает рабочее пространство, которого всегда мало.  Извлеченная из котлована земля увеличивается в объеме на 20 – 40%, поэтому он занимает много места на рабочей площадке. Технику следует подбирать с учетом разновидности грунта и фундамента, длины и ширины будущего котлована

Технику следует подбирать с учетом разновидности грунта и фундамента, длины и ширины будущего котлована.

С участием выбранной техники, значительно сокращается время по копке, растительный верхний слой грунта срезается и вывозится в места с бедной почвой для ее восстановления. По просьбе хозяев, его сваливают в кучу там, где он не будет мешать строительным работам. Остальной почвогрунт, сразу забрасывают в кузов автомобиля и вывозят в отведенные для этого места. Часто в земле, при копке, натыкаются на большие камни – вручную с подобными сюрпризами не всегда можно справиться. При механизированном способе разработки котлована техника легко справиться с любой большой находкой.

Вариант вывоза земли со строительной площадки нежелателен, это повышает стоимость производимых работ, целесообразно грунт максимально укладывать в кучи вдоль выемки, идеально соблюсти равенство, нулевой баланс

Для этого важно правильно определить правильный уровень площадки, чтобы выйти на нулевой баланс земляных масс

Технику всегда можно взять в аренду в какой – либо фирме, сейчас это не проблема.

Земляные работы лучше проводить весной или летом, не затягивать на зиму, когда промерзнет земля, особенно если это ручной труд.

Дно котлована обязательно надо выровнять, часто последние 10 см копаются вручную, выравнивают максимально ровно при помощи нивелира.

Глубина котлована

Глубина будущего основания должна учитывать два важных показателя почвы в данном месте: высота грунтовых вод и уровень промерзания почвы. Фундамент должен быть выкопан на 40 – 50 см ниже уровня промерзания грунта.

Основные варианты планировки

Все необходимые размеры для расчета работ по подготовке ям, траншей и насыпей устанавливаются в ходе простых действий. Для упрощения расчета, объем будущего котлована делится на отдельные секции нормативной длины от 100 до 200 м.

Сначала определяют кубатуру грунта для каждого участка, а после результаты складывают. Далее принимают методику для производства работ, с учетом необходимости вывозки или складирования земли на площадке для обратной засыпки. Наиболее часто применяются следующие формулы и алгоритмы расчетов.

Формула расчета для многоугольника с откосами

Для этой конфигурации котлованов вначале определяют верхнюю F1 и нижнюю F2 площади, разбив на несколько правильных фигур. Учитывая показатели глубины выемки H, находят среднюю линию и на ней определяют среднюю площадь Fсред выемки.

Общий объём выемки с конфигурацией многоугольника и откосами устанавливают по следующей формуле подсчета:

F1/F2/Fcp — верх, низ и середина площади выемки м2.

Для грамотного определения объема потребуется также добавить кубатуру въездных/выездных траншейных путей:

1. Vкот. — чистый объём только выемки, м3;
2. Vвъез/Vвыез. — объём въездных/выездных путей, м3;
3. n — число въездных/выездных путей.

Из общего объема выемки определяют кубатуру срезанного растительного покрова, который, как правило, выполняют бульдозером и кубатуру снятия недобора у дна выемки, разрабатываемой экскаватором, чтобы не нарушать цельность и крепость почвы у основы фундамента.

С вертикальными стенками на ровном участке

Самый простой метод — выемка на ровном/спланированном участке, имеющим форму прямоугольника с отвесными стенами равного размера.

В таком случае формула, по которой необходимо произвести расчет будет иметь вид:

1. V — величина объёма, м3;
2. F- величина площади, м2;
3. B — показатель ширины, м;
4. H — фактическая высота, м;
5. L — длина участка, м.

Например, для выемки простого прямоугольного сечения с габаритами:

• B =10 м;
• L = 6 м;
• Н =2 м;
• объем земляных работ (V) = 320 м3;
• площадь по плану (F) = 160 м2;

Расчет будет выглядеть так:

• V = 10 х 16 х 2 = 320 м3;
• F = L х B = 10 х 16 = 160 м2.

С вертикальными стенками, имеющих разные отметки вершин

Очень часто при разработке котлована, углы его имеют разные уровни, в результате чего приходится применять особую формулу.

Например, если яма имеет правильную прямоугольную форму из 4-х разных вершин:

1. B =5 м;
2. L=10 м;
3. Н1=2 м;
4. Н2=3 м;
5. Н3= 2 м;
6. Н4 =4 м.
7. Объем земляных работ: (V) = 137.5 м3.
8. Площадь (F) = 50 м2.

Вычисляем:

V = B х L х ( H1 + H2 + H3 + H4 )/4 = 5 х 10 х ( 2 + 3 + 2 + 4 )/4 = 137.5 м3.;

F = B х L = 5 х 10 = 50 м2.

С откосами на спланированной местности

Размеры ширины В осн и длины L осн у основания определяют по размерам сооружения, учитывая разрыв между ним и подошвой откоса более 3 м. Размеры у верха котлована рассчитывают с учетом крутизны откосов. Она зависит от коэффициента откоса.

Этот показатель можно посчитать путем деления высоты углубления выемки к заложению откоса, формула выглядит так:

Например, для выемки, имеющей характеристики:

• Ширина у основания выемки (Bосн),4 м;
• длина основания выемки (Lосн), 6 м;
• высота (H), 2 м;
• выбран грунт: суглинок;
• коэффициент m = 0.5.

1. Bверх = H * m + Bосн + H * m = 2 * 0.5 + 4 + 2 * 0.5 = 6 м.
2. V = ( Bосн + Bверх ) / 2 * H * Lосн = ( 4 + 6 ) / 2 * 2 * 6 = 60 м3.
3. Объем траншеи будет равен (V) = 60 м3.
4. F = ( Bосн + Bверх ) / 2 х H = ( 4 + 6 ) / 2 х 2 = 10 м2.
5. Площадь сечения: (F) = 10 м2.

Аналогично для выемки, имеющую квадратную форму формула будет иметь вид:

Для котлована, с конфигурацией многоугольника:

Данные формулы можно использовать для установления объемов не широких выемок меньше 15 м. Они смогут углубляться драглайном, который будет находиться на поверхности земли.

При большой ширине, грунтовые операции выполняют экскаватором на дне, с вариантом «прямая лопата», в таком случае к кубатуре выемки нужно добавить величину для обустройства въездов.

Яма с круглым сечением, имеющий откосы

Для котлованов с круглым сечением с откосами, кубатуру выемки рассчитывают по формуле для перевернутого усеченного конуса.

В усеченном конусе R и r, соответственно — верхний и нижний радиусы.

Например, для круглого колодца, имеющие откосы:

• Ширина нижнего основания D1=2r, 3 м;
• верхний диаметр D2= 2R, 5 м;
• высота котлована (H), 3 м;

Формула для расчета объема:

Объем котлована будет равен: V = 37.699 м3

Ямы для объектов, имеющих и цилиндрические, и конические части, например, отстойники и метантенки, как правило, строятся группами. Их выкапывают в грунт в 2 стадии:

1. сначала организуют общую выемку прямоугольной формы до отметки установки цилиндрических компонентов;
2. после выполняют выемку для конических элементов, следовательно, и расчет объема выборки грунта осуществляют в 2 стадии.

Примеры других подсчетов

В Интернете существует большое количество фотографий чертежей, которые наглядно демонстрируют формулы и примеры расчетов объемов траншей (м3) разных форм и видов. При этом используются расчеты не только объемов, но и площади, периметра, указываются коэффициенты и буквенно-цифровые значения, которыми обозначаются показатели.

Например, формула: P = P1 + P2 + P3 + P4, где P – длина (или сумма длин показателей) верхушки, подсчитывает габариты криволинейных траншей целиком, используя данные отрезков разного направления по верху углубления. Рассматриваемое Р всегда представлено как: Р = Р1 или Р = Р2 и т.д.

Если происходит подсчет по низу, особенно при откосах, то подсчитывают длину траншеи с помощью такой формулы: Т = Т1 + Т2 + Т3 + Т4, где:

• Т = Т1,
• Т = Т2 – показатель длины нижней части.

Крутизна откоса часто составляет 1м (Н=1м), поэтому соотношение глубины к длине откоса равно 1:1 и Р1= 10м, то Т1=10-1-1= 8м (+1 м с каждой стороны) – наглядный пример.

Величина, называемая шириной траншеи (В), всегда указывает реальную цифру по дну.

Если говорят о соотношении глубины углубления к длине откоса, то подразумевают такое понятие, как крутизна откоса. Она в каждом конкретном случае разная, зависит от вида разрабатываемой почвы, заданной глубины, на которую влияет уровень промерзания и близость вод в грунте.

Если предполагается, что в траншеи будут устанавливаться сваи, то в расчетах обязательно указывается их количество и глубина, обозначаемая F. Отступ крайних свай всегда указывается m – по дну, к центру выемки.

Простые чертежи и расчеты примерно представлены таким образом, как на фотографии ниже:

Здесь:

• L – длина;
• B – ширина дна;
• H – высота;
• A – ширина верхушки.

Если при подсчете показатели ширины верха и дна являются разными, то для них еще рассчитывают объем C, называемый полезным, и объем откосов D.

Любая инструкция по началу расчетов начинается с правильного проведения замеров. При этом полученные значения должны опираться на будущие эксплуатационные характеристики и планируемое проведение коммуникационных систем: канализации, водопровода, телефонной связи, газопровода, вентиляций и т.д.

Верхняя ширина A должна просчитываться таким образом, чтобы в сформированной траншее могли работать работники коммунальных служб. B, показывающая ширину дна, больше всего используется в виде показателя для углублений откосов. Дно и верхушка ямы могут отличаться, поэтому данная цифра помогает определиться разницей между верхом и низом.

Глубина траншеи H зависит от прямого назначения и формируется в ленточном фундаменте по СНиП 3.02.01-87. Средние показатели ее составляют 0, 5-2, 5 м. Если коммуникации должны располагаться ниже запланированного размера, то к рассчитываемому показателю обязательно добавляют величину в пределах 0, 8 м.

Объем траншеи с откосами по затратам

Дано:

• L (длина) – 6 м;
• S (площадь) – 3, 6 м2;
• Vт (объем) – 3, 6 м3.

Сколько стоит выкопать такую траншею? Используя формулу общего расчета V = (a + b) /2 ∙ h ∙ L, и извлекая необходимые показатели из общей площади и объема траншеи, перемножаемых между собой, с учетом полезного объема 2, 88 м3 и объема откосов 0, 72 м3, расходы компании составят для сметы:

• за копку траншеи – 1800 рублей;
• за вывоз грунта – 720 рублей.

Общий итог затрат по земельным работам равен 2 520 рублей.

Еще также при расчете иногда нужно указывать показатель (ф) и удельное сцепление грунта (с). В СНиП существуют таблицы, в которых указывается крутизна откосов, в зависимости от почвы. Поэтому готовые показатели из таблиц можно подставлять в формулы.

Vт = 12 м3.

Площадь поперечного сечения (F) = 2 м2.

V = a x H x L = 1 x 2 x 6 = 12 м3.

F = a x H = 1 x 2 = 2 м2.

С вертикальными стенками, с перепадом высот

Vт = 15 м3.

Площадь поп. сеч. (F1) = 2 м2. Площадь поп. сеч. (F2) = 3 м2.

V = a х (H1 + H2) / 2 х L = 1 х (2 + 3) / 2 х 6 = 15 м3.

F1 = a х H1 = 1 х 2 = 2 м2.

F2 = a х H2 = 1 х 3 = 3 м2.

С откосами на спланированной местности

Суглинки: коэффициент m = 0, 5.

Vт = 24 м3.

F = 4 м2.

a2 = H x m + a1 + H x m = 2 x 0, 5 + 1 + 2 x 0, 5 = 3 м.

V = (a1 + a2) / 2 x H x L = (1 + 3) / 2 x 2 x 6 = 24 м3.

F = (a1 + a2) / 2 x H = (1 + 3) / 2 x 2 = 4 м2.

При заданных показателях типов почв по размеру a2, всегда учитывается коэффициент m.

С откосами, с перепадом высот

Суглинки, при коэф. m = 0, 5.

Vт = 34 м3.

F1 = 4 м2.

F2 = 7, 5 м2.

a2 = H1 x m + a1 + H1 x m = 2 x 0, 5 + 1 + 2 x 0, 5 = 3 м.

a3 = H2 x m + a1 + H2 x m = 3 x 0, 5 + 1 + 3 x 0, 5 = 4 м.

F1 = (a1 + a2) / 2 x H1 = (1 + 3) / 2 x 2 = 4 м2.

F2 = (a1 + a3) / 2 x H2 = (1 + 4) / 2 x 3 = 7, 5 м2.

V = (F1 / 2 + F2 / 2 — m x (H1 — H2)2 / 6) x L = (4 / 2 + 7, 5 / 2 – m x (2 — 3)2 / 6) x 6 = 34 м3.

Уклон для откосов в данном примере принят одинаково, по всей длине траншеи.

Разновидности котлованов под фундаменты

Классическое определение разработки котлована или траншеи — выемка части грунта на участке для монтажа фундамента. При планировании проведения подобных работ в индивидуальном гражданском строительстве рекомендуется руководствоваться СП 48.13330.2011. Согласно правилам для домов 2 степени ответственности высотой до 3 этажей следует отдавать предпочтение рытью котлована для фундамента траншейного типа. Т.е. такая подготовка осуществляется для закладки ленточных фундаментов, как наиболее универсальных и надежных под объекты частной застройки. Кроме того, учитывается, что:

• для домов с подвалами изготавливаются прямоугольные сплошные выемки грунта;
• для капитальных строений 3—4 категорий ответственности допускаются мелкозаглублённые фундаменты, с подготовкой под них узких траншейных выработок.

Как узнать, какой котлован нужен

Выбор типа устройства основания происходит по результатам следующих этапов исследований и проектирования:

1. Определение состава грунтов, уровня расположения грунтовых вод, глубины промерзания, сейсмичности. Для этого на участке строительства бурится скважина с отбором керна. По результатам лабораторных исследований образца составляется описание гидрогеологического разреза. Данные о глубине промерзания и зоны сейсмичности узнаются в отделе архитектуры и градостроительства администрации района.
2. Разработка объёмно-планировочного решения дома, составление проекта, чертежей. В них определяется контур здания, распределение по осям несущих стен, перегородок, наличие подвала.
3. Определение нагрузок на подошву фундамента в наиболее опасном сечении от веса всех элементов здания.
4. Расчёт фундамента по несущей способности грунтов. Подготавливается несколько вариантов, выбирается наиболее экономичный.

Только на основании подобной подготовки можно квалифицированно определить вид котлована, глубину его разработки, способы проходки грунтов, необходимость дренажа и т.д.

По результатам расчётов уже осуществляется траншейная копка под ленточный сборный или монолитный фундамент либо прямоугольная – под плитный, плитно-столбчатый или ленточный глубокого заложения с подвалом. Форма грунтовых выемок также напрямую зависит от глубины размещения подошвы, физических свойств породы. Сечение траншей (котлованов) может быть:

• прямоугольным или прямоугольным с откосами;
• трапециевидным или составным с полками.

Какое количество насыпи необходимо?

На этом рисунке схематично показаны объемы выемок, которые заключёны в призмы со стороной «а» и различными отметками по четырем углам h1,2,3,4.

При этом отметки, имеющие знак «-» относятся к выполнению насыпи, а «+» — котлована. Общий объём выбранного грунта устанавливают, как результат сложения объемов индивидуальных призм, расположенных на площадке.

Когда имеется неравномерное земельное покрытие с замкнутыми горизонтальными линиями, применяется метод трехгранных призм. В этом случае количество работы рассчитывают с помощью дробления прямоугольников либо квадратов по диагонали на треугольники. При таком способе получается достаточная точность обработки результатов.

После строительства котлована, имеются различные незаполненные пазухи в его стенах, а также въездные/выездные пути, которые должны быть засыпаны грунтом с объёмом засыпки V засып.

Его устанавливают с помощью формулы: разность объёма выемки грунта V общ и углублённой части V загл.

В том случае, когда сооружения выступают над плоскостью земли до 1 м с отсыпкой грунта вокруг, объём такой обсыпки V отсып.

Исчисляют, как объём пирамиды с усеченной вершиной V усеч. минус отсыпаемый объём V отсып. по высоте h отсып:

Над постройками, расположенными в котловане и имеющими перекрытия, например, подземные резервуары или баки для сжиженного газа, поверх их выполняется насыпь.

Ее объем рассчитывают как объём пирамиды, имеющей усеченную вершину V усеч. минус объём объекта, который будет засыпан. Общий объем слоя почвы, складываемого в запас на барме выемки, обязан содержать объем земли для возвратной засыпки пазух, подсыпки конструкций и выполнения насыпи над ними. Лишний слой земли вывозится за границы стройплощадки.

Рассчёт объёма траншеи — онлайн калькулятор

Инструкция по расчету объема грунта траншеи

Для начала, необходимо заполнить исходные данные онлайн калькулятора в метрах:

L – это длина траншеи, зависит от назначения, например, для устройства фундамента, прокладки коммуникаций (водопровод, канализация, газопровод, силовые или слаботочные кабеля).

A – ширина верхней части траншеи, определяется возможностью работы в траншее работников обустраивающих коммуникации.

При устройстве ленточного фундамента ширину траншеи рекомендуется увеличить на 600 мм больше ширины основания фундамента (для возможности монтажа опалубки, перемещения рабочих).

B – ширина нижняя (дна), поскольку часто траншею роют с откосами, препятствующими осыпанию грунта, то ее размеры вверху и снизу могут отличаться. Разница между шириной верха и дна определяет крутизну откосов.

Если откосы не делаются и ширина постоянна вверху и внизу траншеи – введите одинаковые значения параметров А и В

H – глубина траншеи, зависит от ее целевого назначения, например для ленточного фундамента 0,5-2,5 м, согласно СНиП 3.02.01-87. Для газопровода не менее 0,8 метров до верхней точки трубы с учетом СП 62.13330.2011 (СНиП 42-01-2002), глубина прокладки водопроводных труб регламентируется СНиП 2.04.02-84 (к фактической глубине промерзания грунта необходимо прибавить минимум 0,5 метра). Минимальная глубина заложения канализации для регионов с теплым климатом составляет 0,7-0,8 м, а если зимы суровые – глубже. Для прокладки кабелей, как правило, роются траншеи глубиной порядка 0,7 м.

Стоит отметить, что иногда проще и экономичнее утеплить трубу, применить комбинированный способ устройства фундамента, (т.е. засыпка песчано-гравийной подушки, утепление и организация дренажа) и вырыть неглубокую траншею экономя время, силы и деньги за выемку, укрепление стенок и перемещение грунта.

Также укажите стоимость рытья в Вашем регионе (за 1 кубический метр) и вывоза грунта (тоже за 1 м2) после чего нажмите «Рассчитать».

Расчет объема траншеи с откосами

Калькулятор рассчитает площадь траншеи (пригодится при определении необходимого количества материала для укрепления откосов), объём траншеи даст представление, сколько грунта необходимо вынуть и переместить и подобрать оптимальный способ рытья для получения ожидаемого результата в краткий срок. Если ширина верха и дна траншеи разные, то дополнительно будут рассчитаны объемы: полезныйC и откосов D. Если Вы ввели расценки подрядчиков на копку и вывоз грунта, калькулятор выдаст стоимость копания траншеи, цену перемещения грунта и общие затраты на сооружение траншеи, что позволит принять взвешенное решение – обратиться к профессионалам или копать самому.

Определить объем работ, выбрать и показать на рисунке схему разработки спроектированного котлована

Расчет объемов грунта срезаемого растительного слоя при сооружении котлована

Плодородный грунт растительного слоя при строительстве здания должен быть сохранен, поэтому его срезают и вывозят или складируют для последующего использования при благоустройстве территории по завершению строительства.

Объем грунта подлежащий срезке срезают бульдозером с последующей погрузкой экскаватором или фронтальным погрузчиком в транспортные средства.

Объем (Vc, м) срезаемого грунта определяют по формуле:

Vc = VКс + VРс, (3.8)

VКс – объем срезаемого грунта в пределах котлована, м 3

VРс – объем срезаемого грунта в пределах рабочей зоны, м 3

Слагаемые формулы (8) определяют по формуле:

VКс = ВВк * LВк * hc, (3.9)

hc – толщина срезаемого слоя, м.

VКс = 87 * 27 * 0,15 = 352 м 3

F – площадь рабочей зоны, прилегающей к котловану по его периметру, м 2.

F = 87 * 15 = 1305 м2

VРс = 1305 * 0,15 = 196 м3

Расчет объемов грунта разрабатываемого в котловане экскаватором

Объем работ (Vэ, м3) выполняют экскаватором и определяют по формуле:

Vэ = (F1 + F2) / 2(H – hc – δ) (3.11)

F1 – площадь котлована по дну, м2

F2 – площадь котлована поверху, м2

Н – глубина котлована разрабатываемого экскаватором, м

δ = 0,15 величина недобора, м.

F2 = ВВк * LВк (3.13)

F1 = 84 * 24 = 2016 м2

Vэ = (2016 + 2349) / 2 (2 – 0,15 – 0,15) = 1172 м3

Расчет объемов грунта при зачистке дна котлована

Объем грунта образующийся при зачистке дна котлована (VКэ, м3) называют грунтом недобора и определяют по формуле:

VКэ = Lк * Вк * δ (3.14)

VКэ = 84 * 24 * 0,15 = 302 м3

Расчет объемов грунта при выполнении траншей для въезда в котлован

Для обеспечения въезда в котлован и выезда из него устраивают как минимум две траншеи (съезда-выезда). Ширина траншеи (Вr, м) принимается в зависимости от ширины планируемых для заезда в нее строительных и транспортных машин.

При одностороннем движении ширину траншеи по низу принимают равной Вт = Вт1 = 4,5 м, а при двухстороннем движении ширину траншеи по низу, принимают равной: Вт = ВТ2 =6 м.

Объем земляных работ (VТВ, м 3), при устройстве траншеи съезда определяют по формуле:

VТВ = (Н2 (3Вт + 2mН(m′ — m)/ m′) * (m′ — m) / 6 (3.15)

Н – глубина котлована, м

Вт – (Вт1 и Вт2) ширина траншеи по низу, м

m – коэффициент заложения откоса котлована

m′ — коэффициент заложения откоса траншеи.

VТВ = (2,56(3 * 6 + 2 * 0,98) * 9,75) / 6 = 130 м3

Расчет объемов земельных работ по обратной засыпке выемок сбоку от периметра фундаментов

Объем земляных работ по обратной засыпке выемок (засыпка пазух) при послойном уплотнении грунта равен геометрическому объему полостей засыпки. Геометрический объем определяется по формулам известным из геометрии. Объемы сложных геометрических фигур при расчетах разбивают на более простые, которые по окончанию вычислений суммируются в общий объем.

Рис.8. Схемы определения объемов земляных работ и расположения элементов строящегося здания в котловане

1- откос котлована, 2- дно котлована, 3- условная линия границы верхней плоскости грунта недобора, 4- свая, 5- монолитный ростверк, 6- стена подвала

В промышленном и гражданском строительстве приходится в основном рассчитывать объемы котлованов, траншей, выемок и насыпей при вертикальной планировке площадок.

Объёмы земляных масс подсчитывают многократно: в процессе проектирования – по чертежам, при выполнении строительных процессов – по натуральным замерам.

В состав земляных работ обычно входят: вертикальная планировка площадок;

Вертикальную планировку выполняют для выравнивания естественного рельефа площадок, отведённых под строительство различных зданий и сооружений, а также для благоустройства территорий. Земляные работы по вертикальной планировке включают выемку грунта на одних участках площадки, перемещение, отсыпку и уплотнение его на других участках (в зоне насыпи).

Вертикальную планировку площадок на участке выемок осуществляют до устройства в них коммуникаций и фундаментов, а на участке насыпей – после устройства этих сооружений.

Объёмы работ по вертикальной планировке площадок измеряются квадратными метрами поверхности.

Подсчёт объёмов разрабатываемого грунта сводится к определению объёмов различных геометрических фигур, определяющих форму того или иного земляного сооружения. При этом допускается, что объём грунта ограничен плоскостями, и отдельные неровности не влияют на точность расчёта.

Объём грунта измеряют кубическими метрами плотного тела.

Объём котлована вычисляют по формуле:

Vк = Н/6 ∙ , (3.16)

Калькулятор расчета котлована и объема земляных работ

Представляем Вам онлайн калькулятор, который осуществляет расчет и определение объёмов земляных работ для котлована.

Все параметры указываем в метрах

X — Ширина котлована.

B — Глубина.

Y — Длина.

Весь процесс включает в себя рытье ямы-котлована для фундамента дома, канализации коттеджа, водоема или бассейна, водоснабжения или дренажа виллы.

Во время подготовки и производства главным этапом является – правильная оценка количества выработанной почвы.

Проектирование и стоимость земляных работ

Полная оценка будет состоять из рытья ямы и вывоза объёма вынимаемого грунта.

Неплодородную землю, можно использовать для подсыпки фундамента, спланировать сад, огород или просто вывезти за его пределы. Следует заранее найти места, куда будет вывозиться выкопанный или отработанный грунт.

Вывоз почвы – зачастую дополнительная статья расходов. Для того, чтобы не было непредвиденных растрат, следует заблаговременно оговорить все этапы и их стоимость с подрядчиком.

Перед монтажом опалубки для заливки фундамента необходимо учесть запас по размеру котлована.

Вызвать технику или выкопать самостоятельно?

Если процесс будет выполняться ручным способом, то Вы получаете аккуратную и точно подогнанную по размеру яму.

Если объемы земли относительно маленькие и при доступной рабочей силе, то итоговая цена выполняемых вручную работ будет гораздо дешевле, чем при аренде специальной техники или экскаватора. Также данный метод позволяет проще осуществлять контроль геометрии и параметров будущей траншеи под фундамент.

В том случае если планируются выкопать большой объем почвы, то по производительности и в целях сохранения времени будет предпочтительней заказать экскаватор. Но в любом случае, выбор остается за Вами.

Поэтапный процесс

Данный метод не является профессиональным и лучше всего подойдет относительно ровных земельных участков.

Если Вам нужно более точная разметка запланированных земляных работ, то правильней всего использовать следующую методику.

На небольшом расстоянии от котлована нужно будет вкопать деревянные столбики или металлические прутья группами по 2 штуки (обноски). На этих столбиках будут фиксировать доски в горизонтальном положении, на которые натягиваем шнуры. Старайтесь зафиксировать доски относительно друг друга на одном уровне.

Если есть лазерный уровень, теодолит, нивелир, то они значительно облегчат Вам работу.

Выполняем контроль геометрии

Чтобы получить точный угол равный 90° используем хитрый метод. Берем треугольник, у которого стороны имеют соотношение 3:4:5 метра с одним углом в 90°. На одной из сторон откладываем от угла 3 метра, а на другой стороне 4 метра, при этом между этими точками расстояние должно быть равным 5 метрам.

Копаем котлован

Если планируется сильно углубиться или же в районе проведения работ находится слабый грунт, то в первую очередь необходимо обеспечить безопасность. Лучше всего делать стенки траншеи с небольшим уклоном, что предотвратит осыпание грунта.

Для контроля дна и стенок можно использовать уровень и рейки достаточной длины.
