Прокладка силового кабеля в земле, в траншее, в коллекторах: полное руководство!

Рытье траншей и котлованов

Размеры траншей для прокладки кабелей связи в грунт указаны в табл. 48.

Таблица 48 — Размеры траншей для прокладки бронированных кабелей связи в грунт

Место прохождения трассы кабеля	Глубина траншея в м	Ширина поверху траншей в м
без крепления	с креплением
1 кабель	2 кабеля	3 кабеля	4 кабеля	1 кабель	2 кабеля	3 кабеля	4 кабеля
В поле (на перегоне)	0,8-0,9	0,4	0,4	0,45	0,5
В населенных пунктах	1-1,1	0,45	0,45	0,5	0,55	0,55	0,55	0,60	0,65
При пересечениях шоссейных дорог и железнодорожных путей	До 1,2	0,5	0,5	0,55	0,6	0,6	0,6	0,65	0,7

Примечание. В скалистых грунтах глубина траншеи может быть снижена, но не менее 0,4 м.

Глубина заложения кабелей СЦБ и силовых кабелей в траншеи должна быть при прокладке их сбоку путей, в междупутье или вне населенных пунктов не менее 0,8 м.

В городах и населенных пунктах, а также при пересечении железнодорожных путей, шоссейных и грунтовых дорог кабелями СЦБ и силовыми кабелями глубина траншеи должна быть не менее 1 м от подошвы рельса или поверхности мостовой.

При наличии каких-либо препятствий, не позволяющих обеспечить необходимую глубину заложения кабеля, допускается укладка его на глубину не менее 0,5 м, но с обязательной защитой от механических повреждений на всем протяжении.

Ширина траншеи поверху для одного-двух кабелей СЦБ должна быть 0,3 м, для трех кабелей — 0,35 м, для четырех— 0,4 м, для пяти — 0,45 м и т. д.

Ширина траншей для укладки силовых кабелей напряжением от 0,5 до 10 кв должна быть: для одного кабеля—

3 м, для двух — 0,4 м, для трех — 0,5 м и т. д.

Разрабатываем трассу

Трассу подземной прокладки кабеля от столба к дому вам начертят в проекте и все что вам останется — выполнить все указания. Но при разводке электричества по участку трассу приходится разрабатывать самому. Самый экономный вариант — прямая от одной точки до другой. Но реальная трасса такой практически не бывает. Чаще всего это ломанная линия, так как приходится обходить много препятствий.

Прокладка кабеля в траншее

Как прокладывать трассу

При планировании трассы надо придерживаться следующих правил:

• Избегать пересечения с другими кабелями. Если это невозможно, расстояние между кабелями должно быть не менее 15 см (один расположен выше другого). В месте пересечения на оба проводника надеваются жесткие футляры — из водопроводных пластиковых или асбоцементных труб. На проложенный ранее кабель можно надеть распиленную вдоль асбестовую трубу, затем ее соединить стяжками или скотчем. Учтите, что футляры должны на 1 метр выступать по обеим сторонам от места пересечения.
• При пересечении с водопроводными, канализационными, газовыми трубами расстоянием до кабеля должно быть не менее 0,5 м, если он укладывается без защитной оболочки, и 0,25 м, если в трубе или оболочке. Причем защитная оболочка должна выходить на 2 метра в обе стороны от места пересечения.

• Если прокладка кабеля в земле нужна вдоль трубопроводов (вода, канализация, газ), расстояние до них должно быть не менее 1 метра. При прокладке в трубах расстояние можно уменьшить до 25 см.

• Если подземная трасса электроснабжения идет вдоль теплотрассы, расстояние между ними должно быть не менее 2 метров. Причем теплотрасса должна быть хорошо изолирована.
• Обходить по периметру стоит площадки для парковки, места заезда машин (в том числе асенизаторских). Если обойти их не получается, надо или трассу прокладывать глубже, или использовать жесткий футляр.
• Большие деревья стоит обходить по большому кругу радиусом не менее 2 метров или прокладывать трассу так, чтобы до ствола было 2 метра. Есть еще вариант — на требуемой глубине под деревом вбить трубу длиной не менее 2 метров, через которую провести кабель.
• От места прокладки проводника до кустарников должно быть не менее 0,75 м.
• Если прокладка кабеля в земле должна проходить вдоль фундамента, расстояние до него должно быть не менее 60 см.

При соблюдении всех этих рекомендаций трасса на прямую линию будет не похожа. На участке размечаете ее (колышками, мелом, струйкой песка), еще раз проверяете соответствие требованиям, после чего можно копать траншею.

Рисуем план

После того, как вы примерно представляете себе трассу, перенесите ее на лист бумаги. На этом плане также должны быть основные сооружения, водопровод, канализация и т.п. После того как выкопаете траншею и уложите кабель (до начала засыпки), измеряете расстояние до всех «долгосрочных» объектов и переносите их на план.

Кабели разного назначения можно обозначать разными цветами

Профессионалы называют этот процесс «привязкой к местности». Этот план с расстояниями может впоследствии очень пригодиться — при перепланировке участка, планировании новых построек и т.п. Также он будет если возникнет необходимость ремонта линии передачи. По плану вы восстановите место прохождения трассы.

Расчет объемов земляных работ для кабельных траншей

При выполнении проекта кабельных линий (ЭК) приходится считать объем земляных работ для составления сметы. По крайней мере наши сметчики от нас этого требуют. В этой статье представлю свою очередную очень простую форму для быстрого подсчета объемов земляных работ.

Объем земляных работ зависит от типа траншеи, а тип траншеи в свою очередь выбирается по количеству прокладываемых кабелей в одной траншее.

Траншея для прокладки кабелей

В типовом проекте Арх. №1.105.03тм (Прокладка силовых кабелей напряжением до 10кВ в траншеях) или A5-92 (Прокладка кабелей напряжением до 35кВ в траншеях. Выпуск 1) имеется таблица с габаритами кабельных траншей и объемами земляных работ.

По этим данным я и составил простую программку для подсчета земляных работ.

Внешний вид программы полностью соответствует таблице из типового проекта.

Внешний вид программы для подсчета объема земляных работ

Напротив каждого типа траншеи нам нужно в графе Длина траншеи указать длину. Напротив траншеи, которую не используем – ставим 0.

В результате программа посчитает:

• Объем земляных работ: рытье траншеи, обратная засыпка.
• Объем мелкой просеянной земли или песка.

P.S. Ничего сложного, просто несколько формул, которые сэкономят нам немного времени.

Источник

Прокладка кабельных линий — ОБЩАЯ ЭНЕРГЕТИКА. ОСНОВНОЕ ОБОРУДОВАНИЕ

Нормы и правила прокладки кабелей связи в кабельных канализациях и коллекторах

Правила прокладки кабелей в канализациях различны для кабелей разного типа. Оптические кабели прокладываются, как правило, в свободных каналах в количестве 5–6 единиц. Если в канале уже проложены электрокабели, «оптика» прокладывается в полиэтиленовой трубе (либо без нее в случае, если кабель имеет броню с дополнительной защитной оболочкой).

Промокоды со скидками на светильники

Требования к прокладке абонентских кабелей связи некоторых типов в канализациях:

Совместная прокладка кабелей связи и кабельных линий проводного вещания в едином блоке канализации допускается при условиях:

Правила и нормы прокладки кабеля связи в коллекторах:

Прокладка кабельных линий в земле

2.3.83 . При прокладке кабельных линий непосредственно в земле кабели должны прокладываться в траншеях и иметь снизу подсыпку, а сверху засыпку слоем мелкой земли, не содержащей камней, строительного мусора и шлака.

При прокладке на глубине 1-1,2 м кабели 20 кВ и ниже (кроме кабелей городских электросетей) допускается не защищать от механических повреждений.

При применении сигнальной ленты прокладка кабелей в траншее с устройством подушки для кабелей, присыпка кабелей первым слоем земли и укладка ленты, включая присыпку ленты слоем земли по всей длине, должны производиться в присутствии представителя электромонтажной организации и владельца электросетей.

* По местным условиям, при согласии владельца линий, допускается расширение области применения сигнальных лент.

2.3.84 . Глубина заложения кабельных линий от планировочной отметки должна быть не менее: линий до 20 кВ 0,7 м; 35 кВ 1 м; при пересечении улиц и площадей независимо от напряжения 1 м.

Кабельные маслонаполненные линии 110-220 кВ должны иметь глубину заложения от планировочной отметки не менее 1,5 м.

Допускается уменьшение глубины до 0,5 м на участках длиной до 5 м при вводе линий в здания, а также в местах пересечения их с подземными сооружениями при условии защиты кабелей от механических повреждений (например, прокладка в трубах).

Прокладка кабельных линий 6-10 кВ по пахотным землям должна производиться на глубине не менее 1 м, при этом полоса земли над трассой может быть занята под посевы.

2.3.85 . Расстояние в свету от кабеля, проложенного непосредственно в земле, до фундаментов зданий и сооружений должно быть не менее 0,6 м. Прокладка кабелей непосредственно в земле под фундаментами зданий и сооружений не допускается. При прокладке транзитных кабелей в подвалах и технических подпольях жилых и общественных зданий следует руководствоваться СНиП Госстроя СССР.

2.3.86 . При параллельной прокладке кабельных линий расстояние по горизонтали в свету между кабелями должно быть не менее:

3) 500 мм * между кабелями, эксплуатируемыми различными организациями, а также между силовыми кабелями и кабелями связи;

4) 500 мм между маслонаполненными кабелями 110-220 кВ и другими кабелями; при этом кабельные маслонаполненные линии низкого давления отделяются одна от другой и от других кабелей железобетонными плитами, поставленными на ребро; кроме того, следует производить расчет электромагнитного влияния на кабели связи.

2.3.87 . При прокладке кабельных линий в зоне насаждений расстояние от кабелей до стволов деревьев должно быть, как правило, не менее 2 м. Допускается по согласованию с организацией, в ведении которой находятся зеленые насаждения, уменьшение этого расстояния при условии прокладки кабелей в трубах, проложенных путем подкопки.

При прокладке кабелей в пределах зеленой зоны с кустарниковыми посадками указанные расстояния допускается уменьшить до 0,75 м.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Требования и нормы к прокладке кабельных линий в земле В пределах проезжей части улиц, дорог и площадей с покрытием, засыпку траншей производят только песком во избежание осадки покрытия после восстановления. Спрашивайте, я на связи!

Нюансы и рекомендации

Перед началом монтажных работ рекомендуется изучить следующие нюансы и рекомендации:

Стоит проверить, нет ли пересечений трассы с инженерными сетями

Все необходимые данные можно получить после изучения геоподосновы прокладываемой трассы; Важно, чтобы в месте прокладки отсутствовали коммуникационные сети, иначе в процессе копки можно их повредить; Не стоит забывать, что глубина зависит от типа местности, в которой она будет проходить; Если прокладка запланирована под автомобильной дорогой, то глубина должна быть не меньше 1,25 метра; Если кабель устанавливается под газоном, то можно выкапывать яму с глубиной до 90 см. Во время копки стоит учитывать важные условия, желательно чтобы под землей не пролегали инженерные коммуникации, иначе можно их повредить

Во время копки стоит учитывать важные условия, желательно чтобы под землей не пролегали инженерные коммуникации, иначе можно их повредить

При расчете габаритов ямы необходимо брать во внимание размеры проводов, их количество, использование защитной оболочки, тип местности, вид почвы

Подключение сети к дому

Для правильного подсоединения кабеля к дому нужно соблюдать определённый порядок действий:

• требуется прорыть траншею, глубиной от 0,7 м до 1 м;
• далее делается подушка примерно 20 см в толщину для отвода влаги;
• потом волнообразно идёт прокладка кабеля в земле (по ПУЭ), отпуск со столба выполняется в трубе высотой 2 м;
• после этого нужно провести провод к электрощиту через стену или фундамент.

Если использовать первый вариант, то необходимо проделать отверстие и заложить в него трубу, через которую и протягивать электросеть. Если пропускать провод через фундамент, то последовательность не меняется, за исключением того, что трубу фиксируют раствором цемента и с двух сторон изолируют негорючим материалом. Это поможет избежать попадания земли и влаги через отверстие.

Правила монтажа электрики

Соблюдение общепринятых строительных норм и требований – залог безопасности и долговечности электропроводки. Поэтому, прежде чем подготавливать штобы в стене под кабель, необходимо ознакомиться с правилами устройства электроустановок (ПУЭ). Расположение проводки определяют такие пункты:

• выше плинтусов на 15-20 см;
• ниже потолка и балок на 20-30 см;
• от углов на расстоянии 10 см;
• в районе труб отопления, газовых труб с отступом от 50 см.

Это относится и к телевизионным кабелям.

Приобретать провода лучше в бухтах. В этом случае шлейфы будут цельными, и укладывать срощенные и изолированные соединения под штукатурку не придется.

Прокладка электропроводов производится скрыто в стенах, полу или гофрированных трубах. При закладке в негорючую поверхность, в том числе штукатурку, допускается отсутствие гофры.

Согласно ПУЭ аллюминивые провода допускается использовать только с сечением 16 мм2 и более. Меньшего сечения — только медные. Это связано с тем, что алюминий имеет большее электросопротивление, чем медь. При большой нагрузке он нагревается и может расплавиться.

В зависимости от условий прокладки используют провода марки:

• ВВГнг: устойчивый к воспламенению, негорюч, для прокладки под штукатурку;
• ВВГнг-LS: в основном под гипсокартон, для защиты от механических воздействий укладывается в ПВХ-короба; его аналогом может служить серый кабель NYнг-LS со слоем резины, более дорой, прост в монтаже, для штроб не слишком удобен, так как имеет не плоское, а круглое сечение;
• ПВС: многожильный, цвет белый, допускается применение только в качестве удлинителя или при подключении электроприборов непосредственно к розетке.

В старых электропроводках применяется 2-, а в новых 3-жильный кабель. Люстры с двухклавишным включением требуют наличия 4 жил.

Выбор способа проведения кабеля

Существует два способа соединения объектов электрическими проводами:

• Воздушный. Используется ряд опор, к которым последовательно прикрепляется провод от источника до участка ввода в помещение.
• Подземный. Кабель укладывают в траншею и засыпают её грунтом.

Первый способ значительно проще. Как правило, площадь дачного участка невелика, расстояния от источника энергии (дома или наружного электрощитка) не требуют установки столбов. Обычно прикрепляют кронштейны к стенам построек и этим ограничиваются. Однако, целостность кабеля при таком способе прокладки всегда находится под угрозой. Сильный порыв ветра, падение деревьев, ремонтные работы могут стать причиной разрыва или отсоединения кабеля от щитка. Это может создать серьёзную угрозу для людей или животных.

Кроме этого, необходимо учитывать специфику воздушного монтажа проводов. Приходится работать на высоте, нередко в одиночку. Это могут себе позволить не все владельцы дач, поскольку процедура достаточно опасная, чреватая травмами или более серьёзными последствиями.

Монтажные работы на высотеИсточник alppromm.ru

Подземное размещение проводки позволяет исключить эти проблемы. Единственные проблемы этого способа – большие трудозатраты и отсутствие понимания, как проложить кабель под землёй без ошибок. Общий порядок действий представляется достаточно простым, но, по ходу дела, пользователи часто сталкиваются со сложностями. Как ни странно, больше всего вопросов возникает у людей, имеющих некоторую техническую подготовку. Они понимают, что необходимо соблюдать определённые правила, выдерживать расстояния, зазоры, соблюдать нормативные требования.

Основную сложность, которая возникает при подземной прокладке кабеля, представляют земляные работы. Если на участке имеются элементы благоустройства, постройки, насаждения, придётся выбирать максимально удобный путь для трассы. Необходимо совместить два требования:

1. Обеспечить минимальную длину траншеи, чтобы сократить трудозатраты.
2. Сохранить в целости растения и элементы обустройства участка.

Изменить расположение построек невозможно, поэтому приходится прокладывать траншею между ними. Площадь участка чаще всего занята растениями, поэтому обычно жертвуют одной-двумя грядками.

Схема прокладки на участкеИсточник elektroznatok.ru

После того, как проблема с трассировкой будет решена, возникает следующий вопрос – на какую глубину закапывать кабель электрический, чтобы не повредить другие виды проводов или коммуникаций. Для участков, расположенных в зоне паводков, подтоплений или с высоким уровнем грунтовых вод, этот вопрос весьма важен. Укладывать кабель в воду нельзя, поэтому надо точно знать глубину залегания водоносных пластов.

Ещё один важный вопрос состоит в способе рытья траншеи. Предпочтительнее использовать технику, однако, участок может быть не иметь места для прохода трактора. В таких условиях приходится копать вручную. Это затруднительно, но можно пригласить помощников или, в крайнем случае, нанять пару рабочих и облегчить себе задачу.

Основная причина выбора подземной прокладки кабеля заключается в надёжности и сравнительной дешевизне. Установка столбов требует немалых затрат, как с финансовой точки зрения, так и по объёму работ. Если даже собственные опоры не требуются, провисание и ветровая нагрузка рано или поздно создадут условия для обрыва кабеля. Хорошо, если он оторвётся со стороны источника. В противном случае возможны нежелательные последствия.

Если грунт песчаный, работа движется быстрееИсточник yandex.ru

Выбор инструментария для монтажа силового кабеля в земле

Рассмотрим отдельно назначение и особенности каждого из приспособлений для укладки кабеля.

Кабельный домкрат

Кабельный домкрат – это приспособление для разматывания кабеля с барабана. Упрощенным вариантом данного приспособления являются козлы.

Для работы с силовым кабелем, учитывая большой вес и габариты последнего, чаще всего используются гидравлические кабельные домкраты.

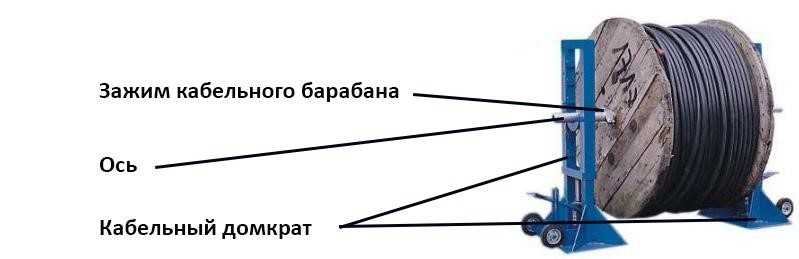

Рисунок 3. Приспособление для размотки кабельного барабана: кабельный домкрат (подъемник)

Основными составляющими комплекта для подъёма и размотки кабельного барабана являются:

• Ось, которая продевается в отверстие в центре кабельного барабана. Длина и диаметр оси выбираются исходя из веса и ширины кабельного барабана (таблица 5).
• Кабельные зажимы. Они устанавливаются на оси по обе стороны от кабельного барабана. Зажимы фиксируют положение кабельного барабана на оси и не позволяют ему перемещаться из стороны в сторону.
• Кабельные домкраты выполняют подъем кабельного барабана над поверхностью земли, что позволяет ему свободно вращаться вокруг своей оси. Кабельные домкраты (козлы) подбираются по допустимому весу кабельного барабана и его диаметру.

Приспособления для размотки кабельных барабанов поставляются как комплектами, так и по составляющим. Для подбора кабельных домкратов под конкретный тип кабельного барабана, можно воспользоваться характеристиками приспособлений для размотки кабельных барабанов, а также информацией, представленной в таблице 5 и рисунке 4.

Рисунок 4. Иллюстрация для таблицы 5 (характеристики кабельных барабанов)

Таблица 5. Характеристики кабельных барабанов различных типов

Тип кабельного барабана	Габариты, мм
Диаметр щеки (А), мм	Ширина барабана (B), мм	Диаметр шейки барабана (C), мм	Длина шейки (D), мм	Диаметр оси (E), мм
10	1000	646	545	500	50
10а	1000	650	545	500	50
12	1220	650	650	500	70
12а	1220	864	650	710	70
14	1400	875	750	710	70
14а	1400	875	750	710	70
14г	1400	1065	750	900	70
16	1600	770	1200	600	70
16а	1600	970	800	800	80
17	1700	944	900	750
17а	1700	1094	900	900	80
18	1800	1120	1120	900	80
18а	1800	1320	900	1100	80
1800	1120	900	900	80
18б	1800	1320	1120	1100	80
18в	1800	1350	1120	1150	80
20	2000	1250	1220	1000	80
20а	2000	1302	1000	1060	80
20б	2000	1242	1500	1000	80
22	2200	1298	1320	1000	100
22а	2200	1348	1480	1050	100
22б	2200	1398	1680	1100	100
22в	2200	1446	1320	1150	100
25	2500	1630	1500	1300	120
26	2600	1850	1500	1500	120
30	3000	2230	1800	1800	150
30а	3000	1962	2500	1700	150

Непосредственное влияние на усилие сматывание кабеля с кабельного барабана оказывает конструкция опор оси кабельного домкрата. Так, кабельные домкраты с подшипниками в опорах оси (Рисунок 6) существенно снижают усилие сматывания кабеля по сравнению с домкратами, изображенными на рисунке 5. Несмотря на то, что домкраты с подшипниками более дорогие, их применение приводят к экономии, поскольку позволяют использовать для укладки силового кабеля лебедку меньшей мощности.

Рисунок 5. Кабельные домкраты с вкладышами полуосей без подшипников

Рисунок 6. Кабельные домкраты с вкладышами полуосей с подшипниками

Ролик на сходе с кабельного барабана (кабельная рама, выпускающий ролик)

Рисунок 7. Выпускающий ролик

Из-за большой ширины барабана кабель, разматываясь, «рыскает» по горизонтали на всю ширину барабана. Поэтому применяют выпускающий ролик, который ограничивает горизонтальные перемещения кабеля и направляет его на следующие далее по траншее или коллектору линейные и угловые кабельные ролики.

Линейные и угловые кабельные ролики

Рисунок 8. Линейные и угловые кабельные ролики

Линейные и угловые кабельные ролики позволяют избежать контакта оболочки кабеля с землей, снижают трение и защищают оболочку кабеля от повреждений.

Линейные ролики устанавливаются в траншее и коллекторе на расстоянии не более 4-х метров друг от друга. Расстояние между ними зависит от диаметра кабеля и, соответственно, его гибкости. В любом случае, они призваны не допустить непосредственного контакта кабеля с грунтом. На каждом повороте трассы устанавливаются угловые ролики. Угловые ролики должны обеспечить плавный поворот кабеля, равный не менее 15-ти диаметров последнего. В зависимости от радиуса поворота, можно применять как одиночные угловые ролики, так и составные. В последнем случае угловые ролики соединяются друг с другом, как показано на рисунке 8.

Подбираются ролики исходя из максимального диаметра кабеля, для монтажа которого они будут применяться.

Видео применения кабельных роликов для прокладки кабелей в траншеях

Плюсы и минусы разных методов

Каждый из перечисленных способов крепления стенок траншеи имеет свои плюсы и минусы. Например, дощатое крепление не подойдет для узких траншей, разработанных траншеекопателем. Зато оно отлично оградит стенки от обвалов в траншеях большой ширины и глубины.

Укрепление щитами не будет актуально для канав, где есть риск сползания грунта, зато подойдет для окопов с небольшой шириной. Шпунтовое крепление препятствует движению грунтовых вод, что считается основным его плюсом, но оно будет бесполезно для глубоких окопов под широкие трубопроводы.

Если вас интересует, что собой представляет траншея в строительстве, каково ее устройство, методы разработки, загляните в этот раздел.

Правила для укладки в грунте электропитания

Прокладка в земле коммуникаций электропитания проводится в соответствии с рядом правил:

• глубина укладки — 0,4-0,7 м;
• траншея не должна находиться от фундамента на расстоянии меньше 0,6 м;
• сверху и снизу прокладки должен находиться слой песка;
• кабели в одной траншее могут рассредоточиваться на дистанции как минимум в 0,1 м друг от друга. Из этого стоит исходить при определении ширины траншеи;
• вблизи прокладки не должны находиться деревья. Минимальное расстояние до них должно составлять 2 м;
• дистанция от подземных коммуникаций — 2 м;
• расстояние между пересекающимися кабелями — не менее 0,5 м;
• соединение между кабелями происходит только с использованием специальных муфт.

Все эти требования указаны в ГОСТ и соответствующих разделах СНиП. Для каждой отдельной ситуации в этой документации приведены свои требования и нормы, которые определяются спецификой проведения тех или иных электромонтажных видов работ.

Провод и кабель: в чём различие определений?

В приведённом выше примере СНиП особенности монтажа проводов и кабелей имеют определённые различия. Многие люди не видят отличий между этими видами проводки, часто называя кабеля проводами и наоборот. Однако это считается грубой ошибкой, и вот почему:

• провод — это проводник с лёгкой трубчатой изоляцией или без неё, с одной или несколькими жилами;
• кабель — не один, а целая система изолированных проводников, объединённых в одну конструкцию, которую достаточно удобно устанавливать и эксплуатировать. Такая конструкция позволяет защитить проводники от негативного влияния окружающей среды и различных механических повреждений.

Простыми словами, если Вы видите перед собой проводники без изоляции — это провод, во всех остальных случаях перед Вами будет находиться кабель. Конечно, кабель гораздо мощнее и надёжнее провода, такие характеристики оставляют отпечаток и на стоимости изделий.

В завершение следует подчеркнуть, что СНИП: электромонтажные работыраспространяются не только на монтаж проводов и кабелей, но и на:

• подготовку к работам по электромонтажу;
• осуществление контактных соединений;
• организацию кабельных линей;
• работу с токопроводами и воздушными линиями электропередач;
• установку и управление подстанциями;
• управление электросиловыми установками;
• осуществление пусконаладочных работ и не только.

Перед тем как начать руководствоваться нормами и правилами, указанными в справочнике, убедитесь, что к немунет утверждённых изменений и усовершенствований.

Глава 2.1 электропроводки.      Далее     Назад

Согласована с Госстроем СССР 28 июля 1975 г.; утверждена Главтехуправлением и Госэнергонадзором Минэнерго СССР 20 октября 1977 г. Внесены изменения Решениями Главтехуправления и Главгосэнергонадзора Минэнерго СССР № Э-16/79 от 18 октября 1979 г. и № Э-2/83 от 25 февраля 1983 г.

Область применения, определения.

Общие требования.

Выбор вида электропроводки, выбор проводов и кабелей и способа их прокладки.

Открытые электропроводки внутри помещений.

Скрытые электропроводки внутри помещений.

Электропроводки в чердачных помещениях.

Наружные электропроводки.

Глава 2.2 токопроводы напряжением до 35 кв.

Согласована с Госстроем СССР 28 января 1977 г.; утверждена Главтехуправлением и Госэнергонадзором Минэнерго СССР 15 февраля 1977 г. Внесены изменения Решением Главтехуправления и Главгосэнергонадзора Минэнерго СССР № Э-16/83 от  25 февраля 1983 г.

Область применения, определения.

Общие требования.

Токопроводы напряжением до 1 кв.

Токопроводы напряжением выше 1 кв.

Гибкие токопроводы напряжением выше 1 кв.

Глава 2.3 кабельные линии напряжением до 220 кв.

Согласована с Госстроем СССР 10 июня 1975 г.; утверждена Главтехуправлением Минэнерго СССР 18 августа 1975 г. Внесены изменения Решениями Главтехуправления Минэнерго СССР № Э-13/77 от 19 декабря 1977 г., № Э-1/78 от 11 января 1978 г., № Э-2/80 от 28 января 1980 г., № Э-6/81 от 15 мая 1981 г., № Э-10/81 от 20 августа 1981 г., и № Э-3/83 от 28 февраля 1983 г.

Область применения, определения.

Общие требования.

Выбор способов прокладки.

Выбор кабелей.

Подпитывающие устройства и сигнализация давления масла кабельных маслонаполненных линий.

Соединения и заделки кабелей.

Заземление.

Как проложить кабель под дорогой и какие требования нужно учитывать

Монтаж кабельной линии на улице разделяют на воздушные линии и прокладку под землей. Если с воздушными линиями всё понятно – кабели прокладывают на опорах или в кабельных галереях на лотках, то с подземной линией всё обстоит немного сложнее. Особенно, если приходится это делать под дорогой. Разница в том, что так на проводник действует не только вес грунта, но и еще проезжающий поток транспорта. Давайте рассмотрим общие правила подземного монтажа, а потом разберемся, как осуществляется прокладка кабеля по дорогой.

Какой кабель можно использовать

Нельзя применять обычные варианты кабельной продукции, применяемой в электропроводке, типа АВВГ, ВВГ, ПУНП, ПУГНП и прочие. Они разрушаться в земле, если их не проложить в трубах. Изоляция этих проводников не предназначена для защиты жил от разрушающего механического и химического воздействия. Для прокладки кабеля под дорогой нужно использовать защищенную продукцию, типа:

• ААБл, ААБ2л;
• ААШв, ААШп;
• АСБ;
• ААПл, ААП2л;
• АСПл;
• АВБбШв, АВБбШп, АПвБбШв.

Для регионов, где бывают сильные морозы (крайний север) используют ПвКШп.

Основные требования описаны в главе 2.3 ПУЭ, п.2.3.83-2.3.101

Варианты защиты кабеля под дорогой

Прокладывая кабель под дорожным покрытием, избегайте расположение линии возле деревьев – от них нужно отступить на радиус 2 м, а вокруг кустарников можно уменьшать до 0,75 м (п. 2.3.87). Если не получается отступить такое расстояние, проложите его ближе, но расположите внутри металлической трубы. Стоит также избегать мест с повышенной нагрузкой на грунт, это различные стоянки, дороги, подъезды. Их нужно обходить по периметру. Как именно прокладывают под дорогой, мы поговорим позже.

Если мест с повышенной нагрузкой избежать не получается, то нужно использовать трубы, например гладкую трубу ПНД, гофрированную трубу или асбестоцементную трубу, их называют футлярами. Если вредных факторов нет, можно укладывать линию без труб.

Кабель прокладывают в траншее, её копают глубиной 70-80 см. Если кабель прокладывают один, то её ширина – 20-30 см. Если линий несколько – между ними должно быть расстояние в 10 см. Дно траншеи подсыпают подушкой из песка высотой 10 см. При её засыпке из грунта нужно удалить все камни, мусор, кирпичи, другие острые и опасные предметы. Их наличие в грунте может проколоть изоляцию.

Не нужно натягивать кабель, его нужно проложить свободно, волнами, как изображено на картинке:

Нужно предусмотреть возможные в будущем земельные работы. Чтобы при копке не повредить линию, стоит уложить сигнальную ленту, например такую:

Избегайте соединений проводника под землей, это нужно делать в специальных муфтах. Если у вас нет навыков по монтажу таких муфт, не стоит делать этого самостоятельно, по возможности постарайтесь сделать монтаж без соединений – цельным кабелем.

В любом случае лучше использовать защитную трубу любого типа, в качестве дополнительной защиты, это повысит надежность линии. К тому же, таким способом можно прокладывать ВВГ и подобные марки, для не слишком ответственных электроустановок. Как вариант можно использовать гофру, в ней есть зонд (металлическая проволока), для протяжки проводов. Если его нет, то протолкнуть мягкий провод большой длины не получится.

Методы прокладки линии под дорожным покрытием

При подключении участка, допустим дачи, к электричеству иногда случается так, что опоры с электрическими линиями находятся на противоположной стороне дороги. Как протянуть электричество в дом в таком случае? Начнем с того, что самовольно прокладывать линию под дорогой вы не имеете права, это нужно согласовывать с администрацией города или поселка или другим ответственным органом.

Первый вариант прокладки кабельной линии под дорогой простой и не требует разрушения асфальта. Его называют бестраншейная прокладка, метод прокола или метод ГНБ. Расшифровывается как «горизонтальное направленное бурение». Технология заключается в том, что почву под дорогой бурят специальными установками, таким образом, избегают вскрытия поверхности асфальта. Его применяют для прокладки коммуникаций под железной дорогой, под водоемами, под зданиями.

Второй вариант проще, но ведет к определенным разрушениям. Нужно выкопать траншею, сняв верхний слой асфальта.

Напоследок рекомендуем просмотреть видео, на котором показывается, как проложить кабель под дорогой самостоятельно:

Материалы по теме:
