Все, что необходимо знать о разработке траншей для трубопровода

Состав сетей

            Для водоснабжения могут быть использованы разные источники. Различают общественные и автономные виды. Общественные обладают высокой мощностью, способны обеспечивать водой крупные населенные пункты. Автономные — это колодцы или скважины, рассчитанные на обеспечение определенного, сравнительно небольшого количества потребителей.

В составе общественных комплексов присутствуют:

• магистральные линии или водозабор;
• стационарная очистная установка с комплексом подготовки;
• насосная станция, обеспечивающая нормативное давление в трубах;
• система труб, колодцев, запорной арматуры, прочие технологические узлы.

Системы канализации также делятся на общественную и автономную. Первая обладает разветвленной структурой, во многом повторяющей сеть водоснабжения. Монтаж сетей канализации производится по собственным нормам, из которых на первом месте оказываются санитарные требования. В составе систем водоотведения присутствуют:

• комплекс трубопроводов;
• колодцы того или иного назначения (смотровые, поворотные, гасительные, перепадные);
• насосные станции;
• открытые лотки (для дождевых сетей);
• фильтры, песколовки, отстойники.

Очистные сооружения также входят в состав канализации, но образуют отдельную группу сооружений. В автономных системах частных домов утилизация отходов производится самостоятельно. Есть конструкции, аккумулирующие стоки, но требующие периодической откачки. Есть более современные установки, способные перерабатывать органику частично или полностью. Они строятся по своим правилам, пренебрегать которыми недопустимо.

Виды машин для разработки траншей под основание и особенности выбора

Для работ по копке траншей используются несколько видов машин:

• Одноковшовые машины с гибкой или жесткой подвеской, прямой или обратной лопатой.
• Экскаваторы с драглайном или грейфером.
• Машины непрерывного действия — многоковшовые (цепные и роторные), бесковшовые (роторные), скребковые (цепные).
• Колесные, навесные или гусеничные экскаваторы.

Выбор того или иного вида спецмашины зависит от типа грунта, объемов работ и гидрогеологических условий на участке.

При загородном строительстве применяют одноковшовые механизмы с вместимостью ковша от 0,15 до 4 кубометров. Чем больший объем грунта способен переместить экскаватор, тем большую площадь он занимает на участке и тем больше обойдется его аренда.

Принципы выбора машины в зависимости от типа почвы:

• На плотных, прочных грунтах можно применять пневмоколесные машины.
• На рыхлых, сыпучих почвах, твердых породах целесообразно использовать гусеничные механизмы.
• В условиях бездорожья применяют колесные трактора с навесными приборами.

Также спецтехника выбирается в зависимости от поставленных задач:

1. При копке оснований глубиной до 7 м применяют механизмы с обратной лопатой. Они удобны тем, что позволяют разработать  траншеи ниже уровня стоянки.
2. Экскаваторы с драглайном часто используются для разработки и копки в условиях высокого УГВ. Они имеют больший радиус действия по сравнению с обычными механизмами, копают на глубину до 16-20 м.
3. Для организации высокой точности земляных работ используют механизмы со скребковым ножом, насаженным на ковш. Этот вариант уместен, если владелец участка хочет провести зачистку дна траншеи после копки механическим, а не ручным способом. При таком способе не понадобятся ручные доработки за машиной.
4. Многоковшовые экскаваторы часто применяются при копке траншей для трубопроводов, под инженерные коммуникации, глубина которых ограничена.

Порядок работы прокладки канализации

Первым этапом работ по прокладке труб принято считать раскопку траншеи. Для выполнения задачи лучше всего привлечь крупногабаритную технику, например, экскаватор. Естественно, в целях снижения расходов на обустройство, либо небольшом объёме работ, можно сделать яму и вручную

Важно помнить, что соблюдение размеров ямы, согласно документации, должно выполняться вне зависимости от способа раскопки

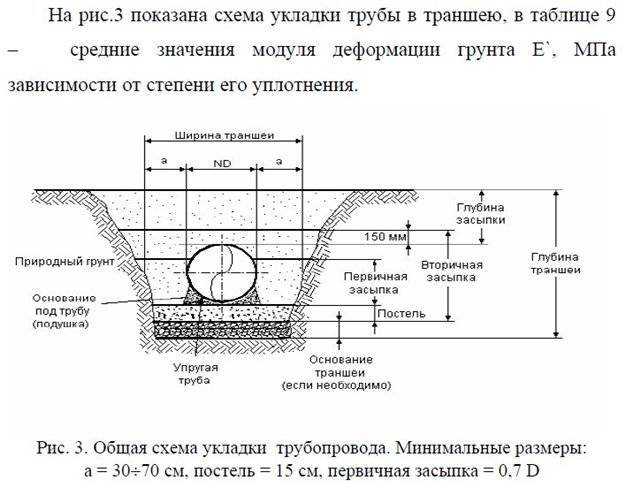

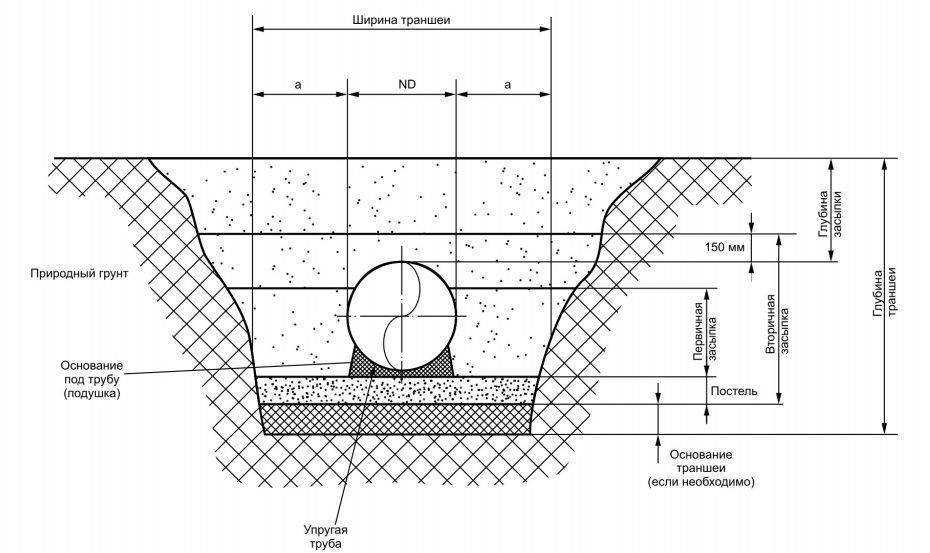

Укладка труб

Укладка канализационных труб по регламентирующим актам проводится трубами, имеющими стандартный наружный диаметр (110 мм). Ширина траншеи при прокладке канализации СНиП в указанном случае составит не менее 0,6 метра. Если труба будет взята с большим значением окружности, тогда и ширина траншеи при прокладке канализации возрастает в пропорциональном значении.

Если у хозяина есть желание проложить сточную систему по всем нормам, тогда следует учитывать:

Прокладка канализационных труб в земле технология подразумевает монтирование от фундамента дома. Возможен вариант, при котором в фундаменте не будет выводного отверстия. В этой ситуации придётся его вырезать и подводить к нему магистраль. Когда проектом дома вывод предусмотрен, останется просто надеть раструб на конец трубы

Важно выполнить центровку обоих концов системы водоотведения

Значение углов

Крайне редко можно встретить идеально ровную канализационную системы. Зачастую такое инженерное сооружение получает множество изгибов и поворотов, которые негативно сказываются на периоде эксплуатации. Именно в местах изгибов первыми проявляются проблемы, связанные с накапливанием отложений и стоков.

Проложить трубы и избежать приведённых проблем для опытного мастера не составит труда. Главным советом специалистов в этом вопросе считается — прокладка канализационных труб должна проводиться с использованием отводов, имеющих значение углов от 15 и до 90 градусов. Для обеспечения свободного доступа к вероятным местам появления засоров над всеми коленьями системы рекомендовано устанавливать ревизию.

правильный угол не допустит засора

На этапе работы, когда выводное отверстие из дома уже обустроено, можно монтировать трубы в выкопанную траншею и соединять их между собой.

Важно помнить, что детали укладываются раструбами вниз. Для соединения следует промазать края трубы особым раствором и максимально глубоко установить деталь в раструб

Соединение труб

Работа по соединению пластиковых деталей подразумевает использование одного несложного приёма. Кроется он в предварительном нанесении на деталь отметки, которая определяет глубину её засовывания в раструб. Именно по этим отметкам и необходимо выполнить окончательное соединение деталей. Как только этот этап работы окончен, и все элементы будут надёжно соединены. Можно начинать процедуру утепления сточной системы. Такая работа необходима в случае, когда глубина оборудования трубопровода пролегает в слое почвы, промерзающем при наступлении зимы.

Финишным этапом прокладки канализации станет засыпка траншеи. Согласно технологии работы необходимо проверять уклон, потому что при соединении деталей друг с другом этот параметр может поменяться.

Не имея навыков в сфере того, как проложить канализационные трубы. Большинство собственников частных домов игнорирует рекомендации и правила такой работы. К примеру, при утрамбовывании песчаного слоя насыпь стараются прижать сверху труб. Такие действия категорически недопустимы. Они могут привести к повреждению канализационной системы ещё до момента её эксплуатации.

Использование сварки при монтаже полипропиленовых труб

Сварка выступает в качестве основного средства соединения элементов при укладке трубопровода. Получение неразъемных соединений, исключающих внесение изменений в конструкцию, является чрезвычайно удобным при траншейной укладке. Полипропиленовый трубопровод может укладываться трассовым методом, предполагающим предварительное сваривание секций до размера, допускающего транспортировку. Окончательное соединение производится уже на месте.

Трубы диаметром 25 мм свариваются в течение девяти-десяти секунд, 32-миллиметровые – на две-три секунды дольше. Паяльник нагревается до 260-270º С. Требуется внимательно следить и за температурой нагрева, и за временем. При недостаточном нагреве не удастся добиться нужной прочности соединения. Перегрев проявляется в почернении пластика, которое означает, что участок испорчен и его следует удалить.

При соединении полипропиленовых элементов свариванием их предварительно очищают. Во избежание появления зазоров при стыке, глубину фитинга предварительно отмечают на конце трубы. По завершении сварки появившимся оплывам дают остыть, так как поспешное удаление деформирует трубу.

1. Разбивочные работы при строительстве подземных коммуникаций

________ Строительство зданий и сооружений сопровождается проектированием и сооружением различного ряда подземных коммуникаций. Эти коммуникации можно разбить на три основные группы:
1) трубопроводы,
2) кабельные сети,
3) коллекторы.

________Трубопроводы – водопровод, канализация, газопровод, теплоснабжение, водостоки.

________Кабельные сети – электросети, телеграфные и телефонные сети, кабельное радиовещание.

________Коллекторы используют для совместной прокладки трубопроводов различного назначения и кабельных однотипных сетей.

________Рассмотрим геодезические работы, выполняемые при проектировании и сооружении трубопроводов. Различают два вида трубопроводов: самотечные и напорные.

________К самотечным трубопроводам относятся, как правило, канализация и водотоки.

________К напорным – водопровод, газопровод, теплосети (в некоторых случаях – канализация).

________Наиболее высокие требования при проектировании предъявляются к самотечным трубопроводам, так как ошибки при их укладке могут привести к тому, что жидкость будет застаиваться или даже потечет в обратном направлении.

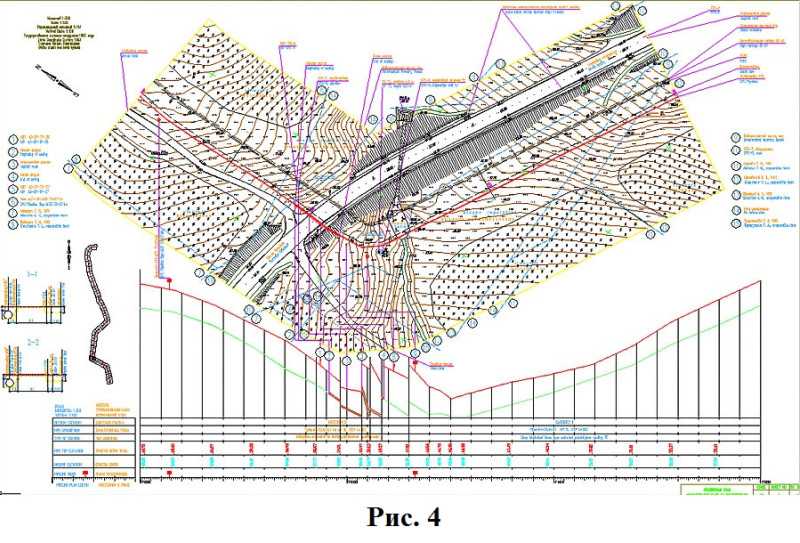

________При проектировании трасс подземных коммуникаций используют топографические планы для выбора направления трассы. По выбранному направлению трассы прокладываются нивелирные ходы, по результатам нивелирования строится профиль. Порядок построения профиля и проектирования по нему был рассмотрен ранее.

________В данном случае основным вопросом является нанесение на профиль проектной линии, то есть оси трубопровода. При этом, как уже говорилось, рассматриваются два вопроса – уклоны проектной линии и глубина заложения трубопровода.

________Уклоны трубопровода зависят от расчетной скорости потока в трубопроводе. При малой скорости течения нерастворимые примеси будут выпадать в осадок, что приведет к засорению или даже полной закупорке труб. Наоборот, при большой скорости будет происходить быстрое стирание труб песком и другими твердыми примесями.

________Обычно при проектировании принимают минимальную расчетную скорость, которая зависит от диаметра труб.

Например: при диаметре труб 150–200 мм скорость потока назначается 0,7 м/с, а при диаметре 1200–1500 мм – 1,3 м/с.

________Соответственно, уклоны задаются при диаметре 150–200 мм u = 0,007–0,008, при диаметре 1200 и более – u = 0,005.

________Глубина заложения труб назначается с таким расчетом, чтобы они не разрушались в результате нагрузки на них транспорта и жидкость в них не замерзала. Так, глубина заложения трубопровода должна быть ниже глубины промерзания грунта на 0,3–0,5 м, канализация может закладываться выше этого уровня на 0,3–0,5 м, потому что строчные воды всегда теплые.

________Для Новосибирска характерна глубина промерзания грунта 2,2 м, поэтому водопровод 2,20 + 0,3 = 2,5 м, а канализация – 2,20 – 0,3 = 1,9 м.

________Газопровод укладывается так, чтобы расстояние от поверхности земли до верха трубы было равно 0,8 м.

________Геодезические работы при сооружении траншей для трубопроводов начинают с разбивки продольной оси трассы. Для этого прежде всего выносятся на местность углы поворота трассы.

________В пределах застроенной части вынос в натуру производится от местных объектов – зданий, сооружений, существующих колодцев и т.д., в основном методом линейных засечек.

________На недостроенной территории вынос трассы выполняется от пунктов геодезической сети способами прямоугольных координат, полярным способом, угловой и линейной засечками.

________Направление трассы и центры колодцев закрепляются кольями через 5–10 м. По обе стороны от оси трассы отбиваются грани траншеи.

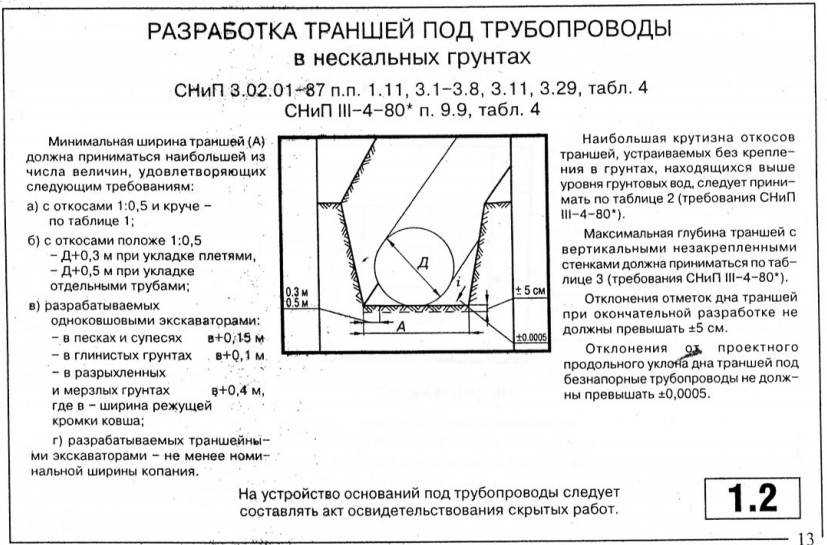

________При разработке траншей с вертикальными стенками минимальная ширина траншей по дну в зависимости от материла изготовления труб и их диаметра (Д) принимается от Д + 0,5 м до Д + 1,4 м.

________Для закрепления оси трассы в центровом колодце строится обноска, состоящая из двух столбов, закапываемых на глубину до 1 м, на расстоянии до 1,5 м от края траншеи.

Что нужно учесть до начала работ

Не стоит начинать работу с примитивным настроем «бери больше – кидай дальше». Чтобы избавить себя от неприятных неожиданностей и проблем в будущем, нужно думать не о том, как быстро выкопать траншею под водопровод вручную, а о том, как сделать это качественно и аккуратно.

Для этого нужно определиться с параметрами «окопа», выяснить, не пересекается ли его маршрут с линиями других коммуникаций, решить, куда складировать вынутый грунт, разметить наиболее удобный и короткий путь от источника к дому и т.д.

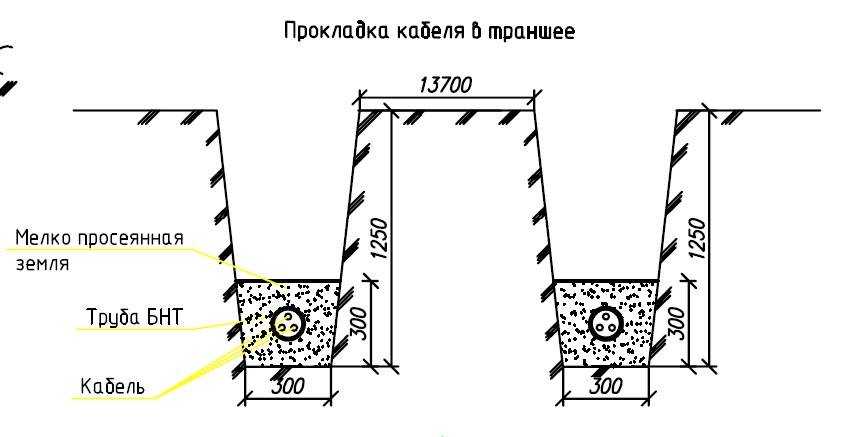

Каким делать сечение траншеи

Вопрос выбора формы траншеи далеко не праздный. Он зависит от её глубины, типа грунта, уровня грунтовых вод.

Прямоугольная.

Такую конфигурацию выбирают при плотном несыпучем грунте, небольшой ширине траншеи и глубине не более 1,5 метров.

Форма для глубоких выемок более 1,5 метров или больше высоты копателя по плечи. Предотвращает обвал и осыпание рыхлых грунтов в канаву.

Оптимальная форма для прокладки траншей на участках с высокими грунтовыми водами. До уровня их залегания грунт вынимается с образованием пологих внутренних стенок канавы, затем до нужной глубины выкапывается узкий прямоугольный шурф, который засыпается дренажной смесью из щебня или гравия.

Какой должна быть ширина и глубина

Строительными нормами и правилами строго регламентируется только ширина шурфов глубиной свыше 3 метров. Для прокладки домашнего водопровода она редко превышает указанное значение, поэтому решая, как быстро выкопать траншею, ширину выбирают произвольно, ориентируясь только на удобство работы и последующего монтажа труб.

Как правило, для прямоугольных выемок она не превышает 50 см, а нередко вообще равняется ширине совковой лопаты. Трапециевидные канавы в верхней части имеют ширину 70-80 см.

Иначе обстоит дело с глубиной – её нельзя выбирать произвольно, так как копать траншею для не утеплённых труб нужно до уровня промерзания грунта плюс ещё 30-50 см. Иначе зимой вода в них замёрзнет, что приведёт не только к прекращению её подачи в дом, но и к необходимости замены разгерметизированной трассы. Это означает повторное проведение всех работ, так как место прорыва замороженной трубы без раскопок определить невозможно.

Глубина промерзания почвы зависит от климатических условий в регионе и варьируется от 30 до 300 см. Какова она в вашей местности, можно узнать в архитектурном управлении, коммунальных службах или местных строительных организациях. Либо воспользоваться таблицей средних значений по регионам.

Найденную величину принимают за исходную и делают поправку в ту или иную сторону в зависимости от типа почвы.

• Песчаная и глинистая почва промерзает не так глубоко, поэтому прежде чем копать траншею под водопровод, расчётную глубину можно уменьшить на 30-40 см.
• Пылеватый и каменистый грунт промерзает на большую глубину, значит, уровень заложения трубы нужно опускать на такое же расстояние от средней отметки.

Если водопровод прокладывается от централизованного напорного источника, глубина канавы на всем протяжении может быть одинаковой. Если же источником служит автономный колодец или скважина с насосом, трассу прокладывают с небольшим уклоном в его сторону, чтобы в случае аварии вода не оставалась в трубах, а стекала обратно самотёком.

Величина отступов от других коммуникаций

• от канализации – 3 м;
• от силовых кабелей – 50 см;
• от газопровода – 1 м;
• от тепловой сети – 1,5 м.

Определённые трудности могут возникнуть при пересечении асфальтированных дорог, так как выкопать траншею под кабель или воду невозможно, не повредив покрытие, поэтому разрешение на проведение таких работ обычно не дают. В этом случае под дорогой, под прямым углом к ней, делают прокол.

Процедура и этапы создания

Рассмотрим этапы создания траншеи.

Разработка схемы и проекта

Проект производства работ (ППР) при рытье траншей является обязательным документом. Он состоит из двух частей: пояснительной и графической. В рамках ППР заполняется технологическая карта на копку выемки.

В ней указываются:

• состав и особенности грунта;
• параметры раскопа;
• порядок осуществления земляных работ;
• требования по охране труда.

На засыпку траншеи разрабатывается отдельная технологическая карта. Проект производства работ утверждается главным инженером той организации, которая будет выполнять данные работы. За проведение земляных работ без упомянутой документации наступает административная ответственность.

О проектах, схемах, чертежах траншеи и проведении инженерно-геодезических исполнительных съемок читайте здесь. Все, что необходимо знать о разработке траншей для трубопровода — тут.

Расчет объема требуемых работ

Формула для расчетов выбирается исходя из вида

1. a2=H*m+a1+H*m.
2. V=(a1+a2)/2*H*L.
3. F=(a1+a2)/2*H.

Где:

• F – площадь поперечного сечения;
• а1 – ширина основания;
• а2 – ширина верха;
• H – высота;
• V – объем;
• L – длина;
• коэффициент m – крутизна откосов (отношение высоты к заложению – 1:m).

Как рассчитать ширину и другие размеры траншеи под трубопровод, подскажет эта статья.

Методы рытья

Существуют два основных способа – ручной и механизированный. Выбираются они в зависимости от типа грунта и ландшафта.

Вручную копают в таких случаях:

• если рядом есть много инженерных коммуникаций;
• при малом объеме работ;
• при твердых грунтах;
• если невозможно подогнать строительную технику.

При механизированном способе применяются экскаватор, грунторез (бара), мотоблок. О копке траншей читайте тут, о проведении работ вручную читайте здесь.

Укрепление стенок (откосов)

Три самых применяемых на сегодня способа таковы.

1. Щитовой. Крепление состоит из инвентарных щитов, изготавливаемых из волнистого листового металла, битуминизированного картона и влагостойкой фанеры, а также металлических винтовых распорных рам.

2. Шпунтовый. При этом способе до начала разработки в почву забиваются шпунты из дерева, стали или железобетона.
3. Дощатый. Требует установки специальных распорок, на которых фиксируются (горизонтально или вертикально) доски.

Независимо от типа укрепления стенок есть одно общее требование: его верхняя часть должна выступать над бровкой, как минимум, на 150 мм. Что собой представляет и как производится крепление траншеи, можно узнать здесь. Что такое инвентарные щиты для крепления траншей, расскажет эта статья.

Зачистка дна

При механизированном способе копки траншеи невозможно соблюсти все необходимые размеры выемки, особенно ее глубину до проектной отметки. Поэтому проводится процедура зачистки дна и стенок траншеи.

Засыпка грунта

При обратной засыпке грунта соблюдают следующие правила:

1. Земля не должна быть мерзлой.
2. Не менее чем на полметра над верхом трубы грунт не должен содержать твердых включений для предупреждения повреждения изоляции. Величина таких включений не должна превышать 1/10 диаметра уложенной трубы.
3. Стыки засыпаются в последнюю очередь, после того, как проведены испытания герметичности и прочности проложенных коммуникаций.
4. В верхней зоне траншеи допускается наличие твердых включений, если их величина не превышает диаметр проложенных труб.

В зависимости от типа грунта может потребоваться также его уплотнение. Технология и способы обратной засыпки траншеи рассмотрены тут.

Приемка и освидетельствование готовой конструкции

Завершающим этапом земляных работ является их приемка и освидетельствование. На этой стадии проверяется соответствие размеров и расположения траншеи проекту, качество грунта в основании выемки, правильность установки креплений и т.д. Проверка соответствия завершается подписанием акта на приемку готовой траншеи для укладки.

Откачка воды и создание водоотлива

Наличие грунтовых вод в траншее недопустимо

Чтобы предотвратить дальнейшее попадание воды в раскоп, по его периметру устраивают насыпь (кавальер).

На дне траншеи обустраиваются водосборные колодцы, из которых влага откачивается насосами. Для отвода лишней влаги с территории производства работ используются дренажи и канавы.

Для чего, как и с помощью чего производится водоотлив из траншей, расскажет эта статья. Что собой представляет дренажная траншея, для чего и как она сооружается, читайте тут.

Как делается соединение

О монтаже полиэтиленового водопровода написана отдельная статья, здесь мы коснемся этого вопроса в короткой форме.

Соединение полиэтиленовых труб выполняется только при помощи специальных фитингов. Эти детали могут иметь несколько видов, с уплотнительными кольцами и без них. Пайка таких изделий выполняется специальным аппаратом. При отсутствии фитингов, пайка выполняется встык.

Подобными сварочными приспособлениями пользуются в основном компании, занимающиеся установкой водопроводной системы. Это оборудование довольно дорогое, поэтому лучше пригласить мастера, чем покупать для разового исполнения такое дорогое приспособление.

Монтаж инженерных сетей трубами ПНД

Траншейная прокладка инженерных сетей с использованием ПНД требует учета следующих обстоятельств:

площади территории, где будут вестись работы; характеристик грунта, наличия в нем твердых пород. Рыхлую почву укрепляют. При укладке в плотном и твердом грунте принято укладывать на очищенное дно траншеи утрамбованную песчаную подушку толщиной не менее 10 см. К ней может быть добавлен гравий мелких фракций; назначения объекта; глубины промерзания грунта

Это весьма важное обстоятельство, так как трубопровод ПНД полагается прокладывать хотя бы на 20 см ниже уровня максимального промерзания грунта, чтобы избежать повреждения системы. При невозможности требуемого заглубления приходится производить утепление труб. Канализационную систему ПНД не рекомендовано заглублять ниже отметки в 2,5-3 м

Канализационную систему ПНД не рекомендовано заглублять ниже отметки в 2,5-3 м.

Монтаж производится:

• сваркой встык. Используется, чтобы состыковать трубы большого диаметра;
• электромуфтовой сваркой. Признается незаменимой, когда прокладку ведут в стесненных условиях;
• раструбным методом. Используют, прокладывая наружную безнапорную канализацию, герметичность которой повышается применением уплотнительных резиновых колец и обработки герметиком;
• с использованием компрессионных фитингов. Обычно к нему прибегают, прокладывая внутренние коммуникации. Диаметр труб с разъемными соединениями, по правилам, не превышает 63 мм.

ПЭ трубы с диаметром свыше 63 мм соединяют только посредством сварки

Укладка трубопровода с использованием ПНД снижает уровень эксплуатационных расходов и гарантирует долгосрочное эффективное функционирование системы.

Трубы для транспортировки нефти

Для чего служат нефтепроводные трубы — понятно из их названия.

Что можно сказать об условиях их эксплуатации?

Давление внутри нефтепровода не превышает 10-12 МПа. Почему так? Ведь чем больше давление в начале трубы — тем больше через нее можно прокачать? Потому что нефть вязкая. Потери на трение о стенки все равно замедлят ее движение.

• Внутренняя среда не провоцирует коррозию металла;
• Один трубопровод большого диаметра построить гораздо дешевле, чем 10 — маленького, а раз так — мы будем иметь дело с трубами большого размера.

Итак: трубы без особых требований к прочности — это электросварные. Бесшовные трубы для нефтепровода тоже применяются, но ощутимых преимуществ при более высокой цене они не дают.

Кроме того, трубы нефтепроводные не нуждаются во внутреннем антикоррозионном покрытии. Снаружи нефтепроводы защищаются от ржавчины зачастую простой в производстве и дешевой битумной мастикой.

Обыкновенные сварные трубы среднего и большого диаметров

Диаметры — средний и большой, от 114 до 1420 миллиметров. Толщина стенок для электросварных труб до 4 миллиметров; для бесшовных — до 32 миллиметров.

Один из стандартов (но не единственный), по которому делают трубы для нефтепроводов — ГОСТ 20295-85. Он регламентирует только производство сварных труб.

Стоит учитывать, что по отдельным ТУ производятся и трубы для районов Крайнего Севера, которые рассчитаны на крайне низкие температуры, и трубы для подводных нефтепроводов, и куча других весьма специфических нефтяных труб.

Запомните обложку. Трубы нефтяного сортамента — справочник, который будет полезен любому нефтянику

Проведение утепления трубопровода

Большинству наружных трубопроводов требуется дополнительная защита от низких температур. При траншейной укладке, чтобы избежать последствий размораживания системы, утепление проводят предварительно, используя известные способы:

• укладку в футляре, т.е., трубе большего диаметра;
• заливку монолитным слоем пенобетона;
• обматывание утеплителем, например, пенопластом или пенополиуретаном, которые не будут повреждены влажностью и мелкими грызунами;
• обматывание нагревательным кабелем, который спиралеобразно укладывается снаружи или внутри трубы в одну или две параллельные линии;
• повышением давления в системе при невозможности провести физическую теплоизоляцию.

Читайте так же: Чем сварить трубу стальную

Системы для полива утеплять не принято, ибо их используют только в теплое время года. Но морозостойкость системы при укладке учесть стоит, так как может быть повреждена структура материалов конструкции.

Соблюдение технологических норм при укладке трубопровода в траншею позволит избежать проблем с его обслуживанием и эксплуатацией на протяжении десятилетий, особенно в том случае, если используются современные полимерные материалы.

https://youtube.com/watch?v=KF-EuWDyKBk

Нормативы СНиП

Для правильной разработки траншеи под разные трубопроводы используются следующие нормативные документы:

• СНиП 2.04.03-85 – для обустройства канализационной сети;
• СНиП 2.05.06-85 – общие правила подземной прокладки трубопроводов;
• СНиП 3.02.01-87 – для организации водопроводов;

Согласно нормам, глубина траншеи под водопроводные трубы должна быть не менее 50 см. На этот фактор влияет уровень промерзания грунта в определенном регионе.

Для газовой трубы глубина составляет не менее 1,2 метра, так как верхняя часть трубы должна находиться от земли на расстоянии 1 метр. Для канализации выкапывают траншеи глубиной 70 см. При этом обязательно по ходу прокладки трассы организуют уклон: от стартовой точки до входа в септик он должен составлять не менее 40 см.

Разработка траншей под трубопроводы

До начала работ следует убедиться, нет ли на трассе траншей подземных сооружений и коммуникаций. При наличии их порядок разработки траншей согласовывают с соответствующими организациями.

Как правило, сначала укладывают магистральные трубопроводы, а затем распределительные. В такой же   последовательности   разрабатывают   и   траншеи.

Во многих случаях траншеи разрабатывают одноковшовыми экскаваторами с рабочим оборудованием обратная лопата или драглайн. Трубопроводы оросительных систем, как правило, строят на глубине 0,7 — 0,8 м. Поэтому траншеи можно разрабатывать с вертикальными откосами. Но заложение откосов делают 1:0,25, чтобы на дно траншеи не обсыпался грунт.

Магистральные трубопроводы прокладывают на значительной глубине, а траншеи разрабатывают с пологими откосами в соответствии со СНиП Ш-Г. 4-62.

При разработке траншей одноковшовыми экскаваторами грунт отсыпают на одну сторону. Между бровкой выемки траншеи и кавальером грунта оставляют берму шириной не менее 50-100 см для прохода рабочих. До проектных отметок траншеи дорабатывают вручную при подготовке желобка для укладки труб.

Экскаватором разрабатывают также ямы для соединения труб и для установки колодцев.

Трубы следует укладывать сразу после разработки траншеи экскаватором. Укладка чугунных и асбестоцементных труб может отставать от экскаватора не более чем на длину трубопровода, укладываемого за смену. Стальные трубопроводы укладывают секциями длиной 36-100 м. Трубы в секции сваривают и подготавливают для укладки до разработки траншеи. Для сварки секций стальных трубопроводов разрабатывают ямы глубиной 0,7 м, длиной 1 м.

Некоторые мелиоративные строительные организации для разработки траншей используют многоковшовые   экскаваторы,   которые   применяют   для   разработки дренажных траншей ЭТН-171, ЭТЦ-202 и ЭТЦ-202А, а ямы для стыковки труб выкапывают одноковшовыми экскаваторами.

Как известно, многоковшовыми экскаваторами допускается разрабатывать траншеи при уклоне поверхности до 10%, а одноковшовыми экскаваторами — до 20%. При строительстве дождевальных систем в условиях холмистого рельефа республики были уклоны, превышающие вышеуказанные. В этих случаях траншеи разрабатывали канавокопателями или бульдозерами.

В неустойчивых, водонасыщенных песчаных грунтах трубы кладут на железобетонные плиты, уложенные на слой гравия или щебня.

Самостоятельный поиск труб под землей

Большое значение имеет материал, из которого изготовлены искомые элементы. От этого зависит не только как найти водопроводные трубы в земле, но и чем искать, и что при этом делать.

Технологии разнятся, и современный метод самостоятельного поиска подземных коммуникаций может быть нацелен на определение местоположения:

1. Металлических водопроводов горячей и холодной воды.
2. Стальных отопительных “Т” в коллекторах.
3. Силовых кабелей и проводов коммуникативных систем.
4. Чугунные канализационные линии.
5. Пластиковых, полиэтиленовых, полипропиленовых трубопроводов;
6. Металлопластиковых и керамических технических средств обеспечения и отвода.

Для полного зондирования незнакомого участка на наличие подземных трасс – используются все способы. При этом выбор методики зависит от глубины укладки, и от фактического рабочего давления жидкости внутри трубопровода.

Применение металлоискателя

Если трубу прокладывали на глубине до полутора метров, ее можно обнаружить при помощи металлоискателей (профессионального, полупрофессионального или любительского). При этом наличие утеплителя и гидроизоляции на “Т” не мешает процедуре.

Цена оборудования может доходить до 130 тыс. рублей. Это означает, что для одноразового применение его покупка нецелесообразна. Дешевые модели стоят до 6 тыс., но они менее эффективны.

Монтаж отводных линий

Когда установка канализационных стояков завершена, следует приступить к следующему этапу – монтажу отводных линий, что подключают к системе сантехнические приборы (ванну, унитаз, раковину, сливной бачок). СНиП регулируют установку отводных линий для внутренней канализации из чугуна или пластика на выбор.

Монтаж отводных линий унитаза

Диаметр труб, что используются для отвода канализации от сантехнических приборов, должны полностью совпадать с диаметром сливных отверстий во избежание протечек.

Во время установки отводных линий разрешается разрезать трубы ножовкой перпендикулярно осевому сечению. При этом следует в обязательном порядке обрабатывать образовавшиеся заусеницы. Фитинги и повороты трубы разрезать запрещено. При необходимости элементы трубы можно обрабатывать мыльным раствором или специально предназначенной смазкой.

Отводные линии внутренней канализации необходимо располагать под уклоном в сторону вывода стоков, для естественного механизма слива воды.
