Укладка инфракрасного теплого пола под ламинат

Тонкости подбора ламинированного покрытия рекомендации профи

Теплый пол под ламинат на бетонный пол своими руками

В технических параметрах ламината всегда присутствует важный показатель – величина теплового сопротивления изделий. Их теплоизоляционные характеристики будут тем выше, чем больше этот коэффициент. По современным стандартам показатель теплового сопротивления должен быть не более 0,15 м2*К/Вт

Причем во внимание принимается суммарная величина теплосопротивления подложки под ламинат и самого изделия. На практике выбор покрытия в этом случае выглядит следующим образом. Если вы покупаете доски с ламинированным слоем с сопротивлением 0,052, под него вы сможете стелить подложку с показателем не выше 0,048

Можно, конечно, не обращать внимания на все эти цифры, но тогда будьте готовы к тому, что в процессе эксплуатации ваше покрытие быстро придет в негодность

Если вы покупаете доски с ламинированным слоем с сопротивлением 0,052, под него вы сможете стелить подложку с показателем не выше 0,048. Можно, конечно, не обращать внимания на все эти цифры, но тогда будьте готовы к тому, что в процессе эксплуатации ваше покрытие быстро придет в негодность

На практике выбор покрытия в этом случае выглядит следующим образом. Если вы покупаете доски с ламинированным слоем с сопротивлением 0,052, под него вы сможете стелить подложку с показателем не выше 0,048. Можно, конечно, не обращать внимания на все эти цифры, но тогда будьте готовы к тому, что в процессе эксплуатации ваше покрытие быстро придет в негодность.

Уложенный ламинат на полу

Еще один нюанс. Описанный показатель сопротивления зависит от плотности и толщины ламинированных досок. По этой причине для электрического либо водяного теплого пола желательно выбрать изделия сравнительно небольшой (от 8 до 10 мм) толщины. Помните – опасность перегрева полов и нижней части ламината значительно повышается даже при несущественном увеличении величины теплосопротивления.

Выбирать ламинированное покрытие и подложку под него, как вы поняли, следует комплексно. Здесь нельзя допускать никаких ошибок. Если приобретать плотную и толстую подложку, характеризуемую повышенными теплоизоляционными возможностями, сразу нужно приготовиться к тому, что ваш теплый пол будет иметь малую эксплуатационную эффективность. Вы будете вынуждены увеличивать на терморегуляторе температуру, что приведет к повышению сумм в счетах за электричество.

Для теплых полов оптимально подходит специальная подложка. Ее изготавливают из перфорированного полистирола (экструдированного). Изделия из такого материала отлично поддерживают ламинат, сглаживают неровности напольного основания и превосходно пропускают воздух. Если подобной подложки вы не нашли, покупайте изделия с толщиной не более 3 мм.

Следующий вопрос, часто задаваемый потребителями, состоит в том, какой тип соединения досок больше подходит для их монтажа под нагреваемый пол. Ламинат можно соединять замками либо клеем. Использовать клеящие составы не рекомендуется, так как они не выдержат повышенных температур, начнут течь и поведут за собой все покрытие.

Укладывать ламинат на подогреваемые основания следует исключительно с помощью замков (они находятся на торцах ламинированных досок). При этом учитывайте, что замки бывают двух видов – Lock и Click. Теоретически разницы в том, какую запорную систему использовать, нет. Click представляет собой защелкивающийся замок, а Lock соединяется по более простой схеме – «паз–шип».

Но специалисты советуют стелить на водяной теплый пол изделия с системой Click. Причины этого указаны далее:

• ламинат с такими запорами можно укладывать на основания, которые выровнены не до идеального состояния (допускаются некоторые перепады высот);
• соединение Click считается более прочным и за счет этого более стойким к деформированию.

Не пренебрегайте этим советом по поводу выбора типа замка ламинированных изделий.

Плюсы укладки на бетонное основание

Укладка тёплого пола на бетон — это практично и быстро.

Плюсы	Минусы
Экологичный материал — в составе нет вредных веществ.	Бетон — холодный материал, поэтому требуется дополнительное утепление.
Чистота — использование специальных средств в процессе обработки практически полностью приводит к отсутствию пыли.	Поверхность из бетона трудно восстановить, поэтому при больших дефектах полагается новая стяжка.
Простота монтажа — поверхность ровная.
Полное отсутствие проникновения микроорганизмов.
Монолитная поверхность — обеспечивает влагостойкость.
Не портится с годами, так как не поддаётся коррозии, и не гниёт.
Большой срок службы и не нет необходимости в уходе.
Прочность материала.

Монтаж инфракрасного теплого пола под ламинат

Тёплый пол под ламинат — это легко.

Возможно заказать укладку инфракрасного тёплого пола под ламинат у профессиональных мастеров, но технология монтажа данного отопительного устройства проста, поэтому его можно устанавливать самим. Предварительно лучше посмотреть видео в интернете, о том, как сделать тёплый инфракрасный обогрев под ламинат на бетонный пол.

До начало работ нужно подготовить схему расположения греющей плёнки, обозначить участки фиксации регулятора и температурного датчика. Требуется также рассчитать данные по мощности устройства.

Материалы и инструменты

Чтобы смонтировать тёплый ИК пол под ламинат, надо запостись:

• комплектом инфракрасной системы, в него входит плёнка, крепления, провода, изоляция, контактные клипсы;
• термодатчиком;
• терморегулятором;
• подложкой с фольгированным слоем;
• полиэтиленовой плёнкой;
• изолентой;
• строительным скотчем;
• ножницами;
• пассатижами и рулеткой.

Подготовка места для терморегулятора

Терморегулятор крепится к стене. Для его коробки и проводов которые идут к полу лучше продолбить штробы. Это позволит скрыть все коммуникации, и не пострадает дизайн комнаты.

Если не хочется продалбливать выемки, то провода можно спрятать в пластиковый желоб, который крепится к стене.

Выравнивание

На первом этапе требуется выравнять черновое основание. Для этого старое покрытие убирается, поверхность очищается от грязи. При наличии на плите перекрытия мелких ям, их можно просто заделать цементным раствором, предварительно прогрунтовав бетонное покрытие.

Если основанием выступает не бетонный пол, а деревянный, и он неровный, укладываются листы фанеры.

Монтаж подложки

В качестве подложки под плёнку, используется фольгированный материал толщиной 2 — 3 мм, который отражает тепловое излучение. Такое покрытие существенно снижает потери тепла через основание, увеличивает эффективность системы.

Подложка стелиться в притык к стенам по всей комнате, фольгированной стороной вверх. Полосы кладутся встык. Чтобы изделие не смещалось, к основе оно крепится двухсторонним скотчем.

В материале нужно сделать прорези для размещения датчика, проводов и клемм, они не должны выпирать на поверхности.

Прежде чем укладывать плёнку, рекомендовано застелить основание гидроизоляционным материалом — полиэтиленом.

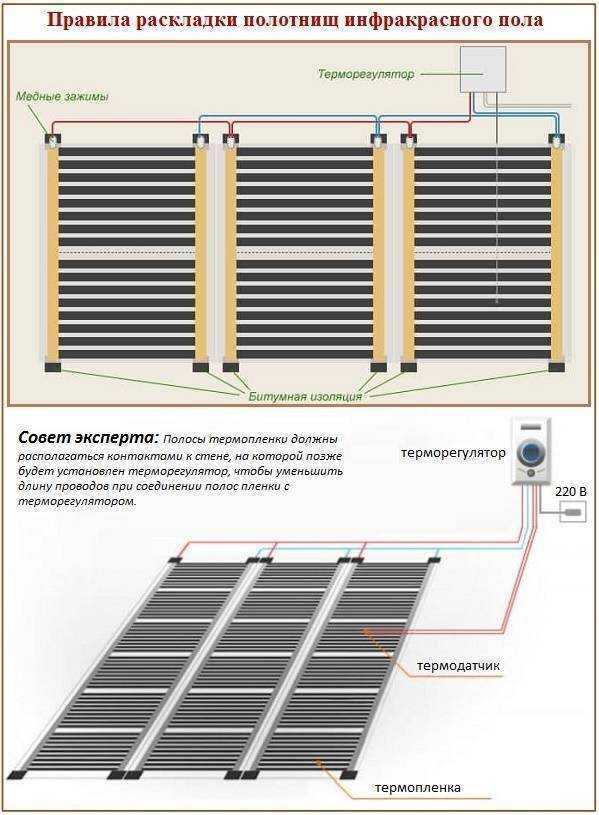

Укладка термопленки

Сначала, на подложке отмечаются места расположения плёнки согласно составленной схеме. Затем подготавливаются полосы нужной длины, они не должны быть больше 8 метров. Резать изделие можно только по специальным линиям.

В местах срезов, не задействованные контакты следует изолировать, для этого применяется битумный скотч.

Стелится плёнка медными полосами вниз, хотя есть модели, которые укладываются наоборот, поэтому предварительно надо прочитать инструкцию производителя.

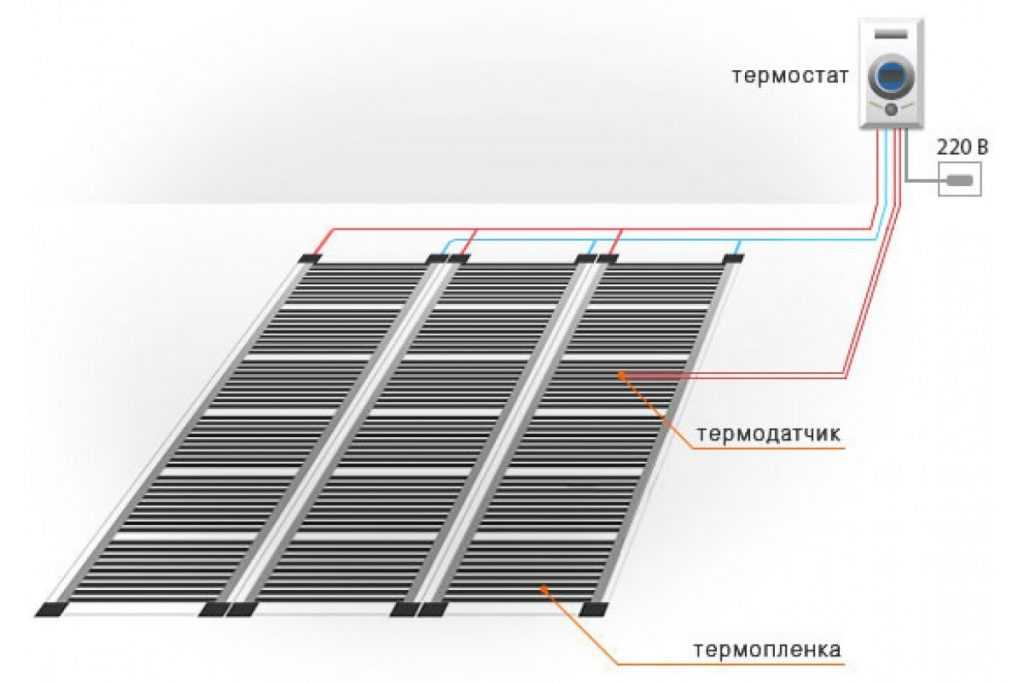

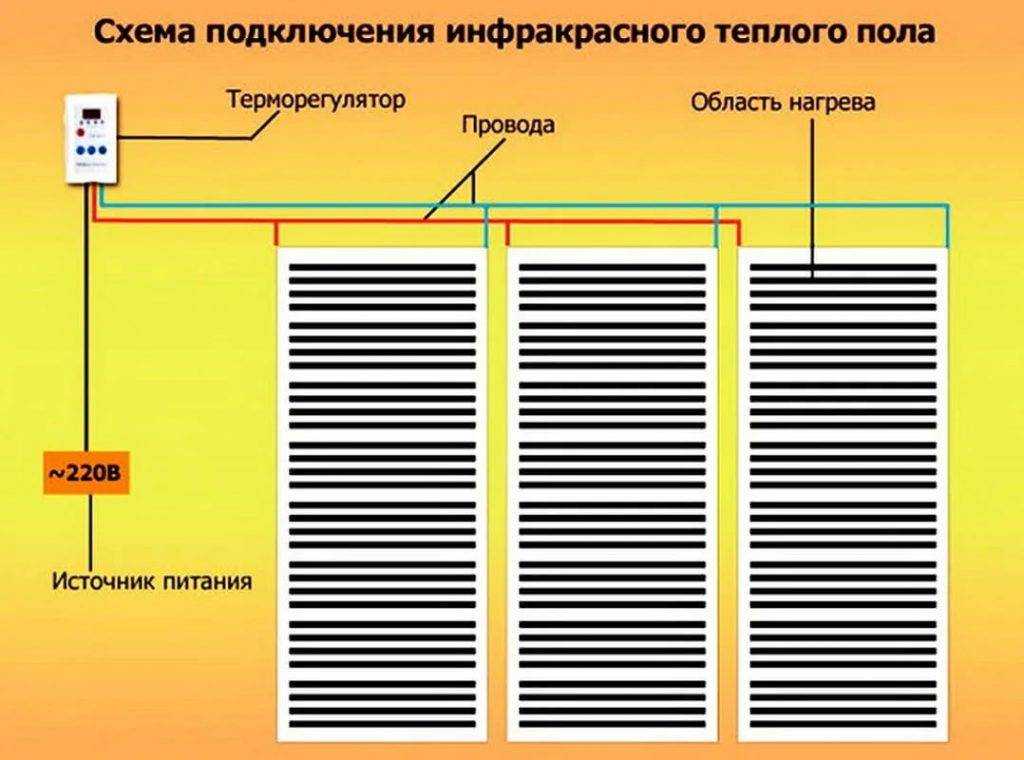

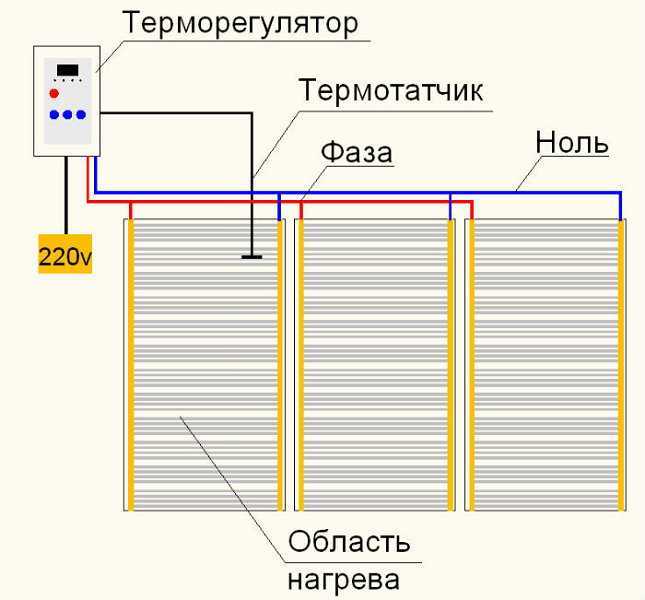

Подключение пола

Для подключения плёнки к питанию потребуется гибкий кабель имеющий негорючую изоляцию. Сечение провода выбирается в зависимости от мощности системы. К термостату кабель подсоединяется согласно приложенной документации, где канал L должен соответствовать проводу фазы, а N нулю.

Пошаговая инструкция по подключению выглядит следующим образом:

Сначала на медные полосы плёнки устанавливаются клеммы. Одна часть размещается внутри плёнки, другая снаружи.

Затем контакт фиксируется плоскогубцами.

К клипсам подсоединяются зачищенные провода, которые зажимаются.

Клеммы изолируются битумным скотчем.

Все кабели выводятся к термостату, и подсоединяются к нему.

Подключение датчика

Датчик устанавливается на черной графитовой полосе плёнки в запланированном месте, фиксируется на скотч. Он и ведущие от него провода к термостату помещаются в проделанные заранее пазы в подложке в гофро трубе. Кабель от датчика также подсоединяется к терморегулятору.

Подключение терморегулятора

На запланированном месте устанавливается регулятор. Запитывается термостат при помощи УЗО — специальное защитное устройство. Нельзя допускать скручивание проводов, в этих местах может произойти перегрев.

Рекомендовано заземлять систему, это гарантирует полную безопасность при использовании.

После полного подключения устройства необходимо обязательно проверить его в работе.

Особенности эксплуатации отопления

Водяные теплые полы особенно выгодны в загородном сегменте. Здесь они могут выполнять роль, и основной, и дополнительной отопительной системы. Такие полы допускают подключение твердотопливному или газовому котлу либо тепловому насосу, что позволяет экономить на отоплении загородного дома.

На заметку
Даже если использовать один и тот же источник энергии, то водяные теплые полы по сравнению с радиаторами позволяют сберечь порядка 12 % энергии.

Их можно снабдить автоматикой, которая позволяет регулировать в отдельности температуру системы каждого помещения. Для этого используют радиотермостаты, для которых проводка не нужна.

В основе работы этого типа обогрева заложен принцип циркуляции горячей воды по установленным специальными трубами, в процессе которого он нагревается. Использование новых технологий производства полиэтиленовых или металлопластиковых труб устраняет вероятность утечки воды.

Для равномерного нагрева воздуха в жилой комнате используется отопительная система труб, устанавливаемых в полу. Тепловая энергия передается через все материалы, устанавливаемые после монтажа водяного теплого пола. При этом обязательно учитывается их свойства — теплопроводность, сохранение исходных параметров под влиянием относительно высоких температур.

Определяющим условием нормальной эксплуатации напольного декоративного покрытия является показатель максимальной степень его нагрева. Если делать теплый водяной пол под ламинат, отзывы владельцев и рекомендации производителей указывают на критическое значение температуры до +28°С. На практике поверхность может нагреваться до +35°С. Т.е. в системе отопления должен быть предусмотрен механизм контроля фактического показателя температуры пола. Это можно сделать с помощью смесительного узла и датчиков, установленных непосредственно под декоративной поверхностью.

Кроме этого фактора необходимо учитывать следующие:

• Комфортный уровень температуры в комнатах. Он должен составлять от +18°С до +23°С. И при этом необходимо выполнять условия максимального термического воздействия на ламинат;
• Автоматизация работы. Основным недостатком жидкостных систем отопления является низкая инерционность. Самостоятельно сложно отслеживать требуемый уровень нагрева теплоносителя. Для этих целей необходимо установить устройства контроля — терморегуляторы, датчики температуры. В случае выхода режима работы за пределы допустимых значений они должны оперативно повысить или уменьшить степень нагрева воды;
• Водонепроницаемость. Необходимо учитывать возможность возникновения аварийных ситуаций. Для этого маты для теплого водяного пола под ламинат должны быть водонепроницаемыми, чтобы в случае разгерметизации системы вода не попала на поверхность деревянного или бетонного чернового основания.

На практике выбрать водяной пол под ламинат, какой лучше подходит для условий эксплуатации в конкретном жилом помещении достаточно просто. Необходимо ознакомиться с техническими характеристиками каждого вида декоративного покрытия, и выбрать оптимальный вариант для этого типа отопительной системы.

Совет
Одним из условий адаптации напольного теплоснабжения под параметры ламината является низкотемпературный режим работы. Но для него необходимо обеспечить хороший уровень теплоизоляции дома или квартиры, чтобы уменьшить тепловые потери.

Плюсы и минусы

Несомненно, инфракрасный тёплый пол имеет большое количество достоинств, сделавших его таким популярным на современном строительном рынке, но, к сожалению, существуют и некоторые недостатки, о которых производители обычно молчат в рекламе своего продукта.

Плюсы этого товара по заявлению производителя:

1. Быстрый и лёгкий монтаж (не более двух часов).
2. Нет необходимости в стяжке.
3. Можно уложить не только под плитку, но и под ковролин, ламинат, линолеум.
4. Высокая степень надёжности.
5. 20% экономии электричества в сравнении с другими видами тёплых полов.
6. Не сушит воздух в помещении.
7. Ионизация воздуха.
8. Противоаллергический эффект.

Однако если поближе рассмотреть вопрос инфракрасного тёплого пола, отзывы о товаре не столь однозначные и подобная система имеет свои нюансы:

• Монтаж не настолько лёгкий как заявляет производитель. Да, разложить и разрезать плёнку действительно не составит труда, а вот подключить все контакты к ней довольно сложно, тут потребуется помощь опытного электрика, да и у него это займёт намного больше времени, чем заявляет разработчик.
• Стяжка действительно не нужна, но поверхность пола должна быть идеально ровной, иначе есть возможность деформации, повреждения плёнки либо отход контактов. Поэтому если в помещении неровный пол, всё равно необходимо будет делать стяжку либо укладывать другое покрытие для выравнивания.
• Экономия электроэнергии действительно имеет место, однако, только при хорошей бесперебойной работе общего отопления.
• Сам по себе инфракрасный тёплый пол действительно не сушит воздух, однако, в сочетании с центральным отоплением подобный эффект пропадает.
• Ионизация воздуха хорошая, а вот с противоаллергическим эффектом все несколько сложнее, отзывы по этому вопросу неоднозначны, поэтому пока польза не доказана.
• Производитель заявляет, что обогрев происходит за счёт нагрева пола и мебели в помещении, однако, при сильном нагреве деревянная мебель может портиться и рассыхаться. Поэтому ставить её на участки с инфракрасным тёплым полом нежелательно, что стоит учитывать при укладке.

И не забывайте, что датчик температуры воздуха и пола в подобной системе нельзя закрывать, иначе он начнёт некорректно работать.

Почему SPC ламинат так подходит к тёплым полам?

О структуре SPC

► Подробно о каменно-полимерной плитке.

Композит из карбоната кальция (до 80%) и полимера в основе: плотность плиты — 1900-2200 кг/м3, а это сопоставимо с керамогранитом, для которого подогрев и создавался изначально. При этом SPC ламинат — это сильно улучшенная версия керамики с точки зрения сохранения тепла и времени нагрева.

Все дальнейшие сравнения будут между WPC, LVT и SPC плиткой (подробно о видах виниловых полов). Другие напольные покрытия (кроме керамической плитки и керамогранита) гораздо менее совместимы с любым подогревом.

Рассмотрим, какие параметры влияют на совместимость напольного покрытия с тёплыми полами.

Терморасширение

Сохранение первоначального вида — основа совместимости напольных покрытий, да и других отделочных материалов, с инфраструктурой дома при повышении температуры, влажности, сухости и пр. Так выглядит сравнение линейных расширений по нагреву при 28°С и 40°С:

Чем ниже показатель, тем выше целостность виниловой плитки, отсутствует скрип, какие-либо деформации и искривления планок. SPC плитка вне конкуренции при нагреве до 40°С, а вот стандартную температуру все покрытия выдерживают без изменений.

Термопотери

Рассмотрим термическое сопротивление на участке движения тепла от нагревательного элемента до напольного покрытия.

Чем ниже термосопротивление, тем меньше энергопотери: SPC ламинат с тёплым полом теряет всего 0,2°С! Наибольшие теплопотери у WPC плитки: из-за вспененной структуры и приличной доли в составе древесной муки, которая является плохим проводником тепла.

Как сделать черновую стяжку?

Для того чтобы сохранить максимальные свойства теплого пола, подготовленного для укладки ламината, делают качественную черновую стяжку. Такого вида стяжка будет выполнять роль фундамента. В случае если пол укладывается на бетонные плиты, то она не нужна. При ее устройстве уровень пола всегда поднимается на ту высоту, которая нужна.

Заливают стяжку при помощи лазерного уровня, а высота будет зависеть от размеров труб, их диаметра и площади помещения, которое планируется обогревать

Важно определиться с установкой маяков, потому что от этого зависит, насколько пол будет ровным. Любой перекос выльется в новый монтаж

Самый простой способ установки маяков посредством горок из раствора. Помочь помогут металлические профили для гипсокартона, рейки из фанеры. Еще проще, если толщина большая. Основанием для маяков могут быть кирпичи, которые заранее зафиксированы раствором.

проводится за счет сварной сетки. Она обеспечит надежную механическую прочность основания полового покрытия. Листы сетки связывают и фиксируют проволокой на плитах. Можно использовать сетку в рулонах, что облегчит процесс укладки, удешевит установку пола.

Затем заливают раствор, который распределяется по всей площади, разравнивается, если установлены маяки. Чем ровнее поверхность, тем лучше. Обязательно нужно время для полного высыхания черновой стяжки.

Система управления и опрессовка контура

Система управления водяным тёплым полов включает:

1. Насос;
2. Котёл;
3. Коллектор;
4. Терморегулятор.

Компоновка всех элементов с соблюдением технических параметров, очень сложная теплотехническая задача. В расчёт принимается масса параметров начиная от количества фитингов и длины труб, и оканчивая толщиной стен и регионом страны. В общих чертах можете ориентироваться на следующие данные:

1. Насос можно использовать только циркуляционный. «Мокрый» тип насоса, надёжнее «Сухого» и менее требователен в обслуживании.

Для расчёта производительности используйте следующую формулу:

Р = 0,172 х W.

Где W – мощность отопительной системы.

Например, при мощности системы 20 кВт, производительность насоса должна быть 20 х 0,172 = 3,44 м3/ч. Округляют результат в большую сторону.

Напор высчитывается более сложной методикой. Ведь трубы расположены горизонтально, а характеристика насоса показывают вертикальный напор. Используйте следующую формулу: H = (L * K) + Z/10. Где L – общая длина контуров, К – коэффициент потерь давления от трения (указан в паспорте трубы, переводится в Мпа), Z – коэффициент ослабления напора в дополнительных элементах

Z₁ – 1,7 вентиль термостата;

Z₂ – 1,2 смеситель;

Z₃ – 1,3 вентили и фитинги.

На примере это выглядит так, допустим, имеются 3 контура, по 120 м. В сумме есть 18 фитингов, 3 вентиля термостата, 1 смеситель. Труба – гофрированная нержавейка ø16 мм, коэффициент потерь 0,025 Мпа.

H = (120*3*0,025) + ((1,7 * 3) + (1,3 * 1) + (1,2 * 18))/10 = 9 + (5,1 + 1,3 + 21,6)/10 = 11,8 м. Результат округляется в большую сторону – напор насоса 12 м.

1. Мощность котла рассчитывается по формуле W = S * 0,1. Где S – площадь дома. Есть ещё масса поправочных коэффициентов, в зависимости от толщины и материала стен дом, климата региона, этажности, наличия смежных комнат.

Учтите, что температура воды на выходе должна быть более 30 – 35́˚C. Чтобы выдержать такую температуру, перед коллектором устанавливают смеситель. В нём вода смешивается до нужной температуры перед подачей в контур.

1. Коллектор регулирует подачу воды в каждом контуре. Без него, вода пойдёт по пути наименьшего сопротивления потоку, то есть по самому короткому контуру. Регулировка осуществляется сервоприводами, согласно данным от терморегулятора.
2. Терморегуляторы наблюдают за температурой в контролируемых помещениях, снимая показатели с термодатчиков.

До опрессовки контура его промывают и только затем подключат к коллектору. Воду подают под обычным давлением, но температуру увеличивают на 4˚C в час, до 50 ˚C. В таком режиме система должна функционировать 60-72 часа

ВАЖНО: во время опрессовки требуется постоянный контроль!

В домашних условиях, без использования специального оборудования, опрессовывать повышенным давлением невозможно.

Если проверка не выявила изъянов монтажа, то можно приступать к дальнейшим операциям.

Ход работ

Готовим базу (основание)

Черновой настил обязан быть ровным и незапятнанным – сор и крупногабаритный мусор никак не допускаются, еще важно удалить камни, персть, песок. Настил рекомендовано испытать на прочность, трещины и зазоры починить, выровнять по применимым характеристикам

Важно! Чтоб бетонное основание не в такой мере пылило, его рекомендовано обработать грунтовочной смесью, однако эта операция необязательна. Еще на черновые полы должен быть постелен теплоизоляционный слой

Рекомендовано применять фольгированный. Блестящая сторона обязана быть наверху. Полосы укладываются стык в стык

Еще на черновые полы должен быть постелен теплоизоляционный слой. Рекомендовано применять фольгированный. Блестящая сторона обязана быть наверху. Полосы укладываются стык в стык.

Толщина фольгированного слоя, который был использован, обязана быть приблизительно 2-3 мм. Укреплять слой, который был использован, комфортнее только при поддержке двухстороннего скотча, а щели меж отдельными полосами можно прикрыть простым скотчем.

Далее в нем будут вырезаны маленькие  углубления, в которые вмещаются клеммы, провода и остальные коммуникации. Тогда база для ламината станет ровной. Еще на базу пола рекомендовано расстелить слой гидроизолирующего покрытия.

https://youtube.com/watch?v=ezfbjHL9lpA

Материалы, которые были использованы и приборы

Что вам может пригодиться для установки системы инфракрасных теплых полов?

Нам пригодятся следующие приборы и материалы, которые были использованы:

• инфракрасная разогревающаяся пленка;
• теплоотражатель;
• термодатчик и стабилизатор температурного порога;
• скотч простой и двусторонний;
• электрические провода;
• зажимы и материал для изоляции проводов;
• водоизоляционный элемент (к примеру, пленка (полиэтиленовая));
• ножик;
• ножницы;
• карандаш;
• линейка;
• рулетка.

В начале нашей статьи приводилось отображение инфракрасной пленки, но на самом деле она бывает не только карбоновая.

В пленке Heatflow употребляется углеродно-волоконное полотно в качестве нагревательного вещества, которое дает смесь углеродного волокна с углеродной пастой.

Также есть ещё один разряд ИК пленки. Он возник сравнительно не так давно, однако уже стал пользоваться огромным спросом. В отличие от обычной углеродной ИК пленки, такой материал, который был использован, фактически никак не выходит из строя при дефекте – то есть полы постоянно будут теплыми.

Особенности монтажа

И в завершении – несколько рекомендаций сообразно проведению монтажа системы ИК обогрева:

• влажность в помещении, где проводятся работы, обязана быть никак не более шестидесяти процентов;
• установка инфракрасных полов делается при температурном пороге в ноль градусов и больше;
• термопленка, в том числе и для испытания, должна подключаться к сети лишь в развернутом состоянии – в рулоне её включать невозможно;
• если пленка была испорчена в месте пролегания графитового (темного) слоя, то пространство дефекта непременно изолируется с двух сторон;
• термодатчик необходимо включать так, чтоб в случае надобности его можно было просто сменить;
• если на территории жилплощади произошел потоп, то полы нужно безотлагательно выключить и не подключать, пока они не просохнут.

Если система ИК нагрева полов была подключена верно, то прослужит вам больше десяти лет

Итог

Водяной теплый пол под ламинат – удачное решение для создания комфортных температурных условий, экономичного обогрева. Для частного дома это сочетание оптимальное, для квартиры в большинстве случаев приходится делать выбор в пользу теплого пола электрического типа.

С теплым полом можно использовать не всякий ламинат, а только высокой плотности и с хорошей теплопроводностью, имеющий разрешительную маркировку, подложка тоже должна соответствовать требованиям

Важно не допускать нагрева ламината до температуры выше 27⁰, поэтому система обязательно должна оснащаться терморегулятором
