Как лучше рыть траншею: вручную или экскаватором?

Когда нужна техника?

Экскаваторы – специальные машины, способные в кратчайшие сроки разрабатывать грунт в больших объемах. Без их возможности быстро и точно выполнить задачу, весь строительный процесс затянется на длительное время. Экскаватор имеет производительность до 100 кубометров грунта в час.

Важно предусмотреть, чтобы он не простаивал, т.е. обеспечить своевременный вывоз выкапываемого грунта. Для этого необходимы грузовые машины с отвалами, минимум две

Экскаватор может вырыть грунт и сразу сгрузить в кузов

Для этого необходимы грузовые машины с отвалами, минимум две. Экскаватор может вырыть грунт и сразу сгрузить в кузов.

Пока один грузовик отвозит грунт, второй становится на погрузку. Такая схема ускоряет процесс. Чем дальше расстояние до места выгрузки грунта, тем больше грузовиков привлекается к работе.

Документация

Разработка котлована относится к земляным работам, которые могут выполняться на основании подготовленной под данный процесс специальной документации. Для этой цели создается отдельный проект по производству работ (ППР).

К ним относятся следующие разряды:

• СП 45.13330.2017 и 45.13330.2012;
• СниП 3.02.01-87; ;
• ЕНиР;
• ТР 01-99.

В соответствии с ними происходит разработка проекта по организации будущего котлована. Но для начала их проведения понадобится следующий перечень документации:

• разрешительные документы от государственных органов и владельцев территории;
• план и схема с расчетом;
• проект производства земляных работ с полным техническим пакетом чертежей и спецификаций;
• исполнительный набор документов, который будет заполняться по мере выполнения работ.

Для ленточного основания

Самым распространённым типом фундамента является ленточный. Он представляет собой железный каркас, установленный вдоль несущих стен и залитый бетоном. Такая конструкция не очень дорогая по сравнению с другими, и в то же время практически универсальна для всех видов местности (кроме той, где подземные воды находятся слишком близко к поверхности).

Подобный фундамент может быть:

• малозаглублённым — 0,5-1,5 метра;
• заглублённым — от 1,5 метра.

Соответственно, размеры котлована, а также его внешний вид и порядок работы зависят от конкретного типа ленточного основания, что будет подробно рассмотрено далее

Но мы не обойдём вниманием и другие: плитное и столбчатое

Использование строительной техники

Чаще всего проще и дешевле копать фундамент своими руками. Использование габаритной техники будет лишним. Траншею можно создать самостоятельно при небольших габаритах здания. Сюда же относятся и процедуры по возведению основы под бани, веранды и пристройки. Использование техники влечет за собой увеличение стоимости процедуры. Но благодаря трактору можно крупно сократить время, которое будет затрачено на раскопки.

Копка фундамента экскаватором потребуется не только при объемных работах, но и случае, когда получаемый грунт необходимо вывозить на транспорте с территории. Экскаватор сможет в короткие сроки вывезти больший объем почвы при сравнении с той работой, которую сможет выполнить человек. При работе над крупными проектами работать руками будет невозможно из-за количества получаемого лишнего грунта.

Но даже после того, как были применена землеройная техника, останется некоторый объем ручной работы. Заключается она в уплотнении котлована и закреплении стен для предотвращения осыпания. Также потребуется засыпать подушку для дальнейшего строительства фундамента.

Копка под фундамент должна проводиться с учетом грунта и условий строительства. Всегда необходимо учитывать нюансы, из-за чего требуется создавать дополнительные опоры или проводить работы в максимально сжатые сроки. В последнем случае потребуется специальная техника.

Возможные проблемы от замачивания дна траншеи и котлована

Земляные работы рекомендуется выполнять в минимально сжатые сроки при хорошей сухой погоде. Атмосферные осадки часто приводят к скоплению воды на дне траншеи. В результате грунт может, пропитавшись водой, изменить свою несущую способность, в результате чего устойчивость фундаментной конструкции окажется под угрозой.

Вполне возможно, что для устранения замачивания потребуется снятие еще одного слоя грунта для того, чтобы открыть сухую поверхность. Это приведет к дополнительному расходу материалов на устройство подстилающей подушки из щебня и песка, а так же увеличит общие объемы работ. Именно поэтому многие застройщики арендуют землеройную технику, которая позволяет выполнить земляные работы в один день.

Разновидности машин

Выделяют несколько видов машин, в зависимости от конструктивных особенностей.

Цепные

Техника этого вида пользуется спросом у пользователей. Рабочий орган данной машины имеет следующее устройство:

• Рама – представляет собой каркас прямоугольной формы, выполненный из металла повышенной прочности, который придает жесткость конструкции;
• Звездочки – натяжная и проводная, первая из которых находится на конце шины и обеспечивает натяжение цепи, а вторая – на валу понижающего редуктора и она активирует работы цепи;
• Цепь – элемент, расположенный в один или два ряда, состоящий из нескольких звеньев, в которых вставлены резцы или скребки.

• Боковой шнек – элемент, предназначенный для удаления почвы, которую выкапывает цепь;
• Башмак – элемент, который находится на шине рабочего механизма, и отвечающий за очистку цепи от пристающего грунта;
• Понижающий редуктор – активирует цепь;
• Одиночный гидроцилиндр – элемент, предназначенный для регулировки габаритов котлована и для поднятия рабочего устройства в безопасное положение.

Цепные траншеекопатели рекомендованы к применению для обустройства траншеи, шириной 0,15 м и глубиной до 5-6 м.

Роторные

Это техника с широким спектром применения. Конструкция оборудования выглядит следующим образом:

• Рама – элемент, на котором фиксируют рабочую часть и другие устройства;
• Ротор – диск, на котором размещают рабочие режущие механизмы;
• Защитный кожух – обеспечивает защиту кабину управления от камней и породы, вылетающей из-под ротора во время работы механизма;

• Гидростатический привод – устройство, приводящее ротор в действие;
• Гидроцилиндры – механизмы, которые способствуют заглублению рабочей части техники;
• Заднее опорное колесо – устройство для выставления необходимой глубины копки и для транспортировки оборудования по проезжей части.

Технику роторного типа рекомендуется использовать для создания широких каналов до 2,5 метра, глубина которых доходит до 3 метров. Основное преимущество – высокая производительность.

Недостатки:

• большие габариты, что делает затруднительной доставку оборудования к месту копки;
• высокая стоимость работы.

Гусеничные

Такое оборудование устанавливается на гусеничных тракторах. Машины оснащены рабочим органом роторного или цепного вида.

Преимущества:

• высокая проходимость;
• хорошая степень сцепления с почвой;
• высокая мощность мотора;
• возможность расположения рамы и рабочего органа в разных положениях;
• возможность применения оборудование на холмистой местности.

Недостатки:

нельзя перемещать на большие расстояния без использования специального лафета.

Ручные

Это удобный инструмент, который отличается небольшими габаритами. Прибор рекомендован к применению для дач и частных домов. Простые модели состоят из бензинового мотора и цепного рабочего органа.

Выделяют также модели, характеризующиеся высокой мощностью и производительностью. Такие устройства представляют собой навесное оборудование на мотоблок, мотокультиватор и самоходные установки.

Ручное приспособление рекомендовано к применению для обустройства узких неглубоких каналов до 1 метра.

Особенности приемки работ

Контроль качества земляных работ проводится на основании СНиП 3.02.01-87, 12-01-2004, 3.05.04-86 и III-42-80. Оценку осуществляют специалисты или уполномоченные службы, располагающие необходимыми ресурсами, инструментами, квалифицированными кадрами и техническим оснащением.

Работы предполагают входной контроль документации, материалов и качества произведенных мероприятий. Помимо этого, проводится оценка отдельных процессов и приемочный контроль. Выявленные характеристики фиксируются в журнале учета, который создается и ведется в соответствии с положениями ГОСТ 24297-87.

Операционный контроль предполагает проверку следующих аспектов:

• корректности переноса оси траншеи, ее соответствие установленному проектом расположению;
• профиля дна с проведением измерения глубины и установкой местоположения отметок, а также замер ширины;
• откосов согласно проектной структуре грунта;
• толщины слоя подсыпок и присыпок;
• слоев засыпки и обвалования трубы;
• изменения полученных радиусов кривизны на поворотных участках.

Приемочный контроль требует выборочной или полной проверки со стороны заказчика и может проводиться на любой стадии хода работ. Его результаты в обязательном порядке заносятся в общий журнал. После завершения рытья траншеи заказчик проводит освидетельствование объекта и обеспечивает документальное оформление процедуры с подготовкой соответствующих актов с исполнительной геодезической схемой и лабораторными заключениями.

Видео: правильная разработка, копка траншеи с откосами экскаватором под трубопровод.

Для чего применяют разработку грунта:

* Механизированная разработка грунта экскаватором в котловане делается под устройство фундаментов жилых, промышленных и общественных зданий. Сопровождается укреплением стенок вертикальных, в случае протекания рядом подземных вод.

* Работа с грунтом в траншеях применяется при ремонте и прокладке труб для инженерных подземных коммуникаций. Копка производится экскаватором, и образует колею.

* При строительстве стадионов, парковок, трасс производится расчистка территории, которая осуществляется с помощью бульдозера или экскаватора, и не требует наличия геодезической съемки.

Область применения траншейных экскаваторов

Рабочим инструментом этих машин являются цепи на роликах или ковши, жестко закрепленные на вращающемся колесе. Основное назначение землеройной техники — копать траншею определенной глубины и ширины. Сфера использования траншейных экскаваторов довольно широка.

Они привлекаются к земляным работам на таких объектах:

• Магистральные трубопроводы. Копка грунта проводится на значительную глубину для защиты труб от давления транспорта. Ширина траншей может составлять до 120 см. Если ковш траншейный для экскаватора имеет недостаточную ширину, то проходка проводится столько раз, сколько необходимо для достижения заданных параметров.
• Строительство жилых домов и инженерных сооружений. Экскаватор траншейный цепной способен выкопать глубокий котлован для фундамента. Используя рабочий орган, ширина которого составляет 40-60 см, землеройная машина делает ровную и аккуратную канаву под ленточный фундамент.
• Разработка карьеров добычи полезных ископаемых. Как правило, для этого используются агрегаты с роторным рабочим органом. Форма ковша экскаватора рассчитана на захват большого объема сыпучего материала и его доставку до транспортера.
• Прокладка силовых и коммуникационных кабелей. Для таких целей используется оборудование, ширина которого составляет 14 см. Для достижения необходимого уровня точности машина оснащается электронными контролирующими и управляющими устройствами.
• Защитные сооружения. Рытье траншеи проводится по заранее заданным параметрам. Результатом землеройных работ является создание окопов, открытых щелей, ходов сообщения и заглублений для блиндажей. Защитные сооружения для подразделений силовых структур роют на полигонах и в районах боевых действий для укрытия личного состава.
• Дренажная система. Техническая составляющая этого производственного процесса предполагает рытье канавы под определенным углом. Для того чтобы достичь желаемого результата, в кабине экскаваторщика устанавливается специальное оборудование, позволяющее выполнить работу в соответствии с заданными параметрами.
• Ирригация. Когда осуществляется разработка месторождений драгоценных камней и металлов, возникает необходимость подвода воды в большом количестве. В том случае, когда применение технологии бестраншейной укладки труб невозможно, канавы копаются открытым способом.

Какая техника используется при копке траншеи?

Копка траншеи лопатой (вручную) эффективна при малообъемных работах и на твердых грунтах (например, на суглинке). Способ оптимален при невозможности подогнать технику к строительному участку или необходимости вырыть траншеи в условиях обильной прокладки инженерных коммуникаций. Во всех остальных случаях, когда нельзя обойтись рытьем вручную, применяется такая техника:

• бара (траншеекопатель или грунторез);
• мотоблок;
• экскаватор (мини-экскаватор) и бульдозер.

Бара эффективна для работ по выемке узких траншей (до 40 см), глубина которых составляет до 2 м, например, при необходимости проложить газопровод или водопровод. Кроме прочего, бара стоит дешевле, нежели экскаватор. Она быстрее в работе и ею легче вырыть окоп на небольшой территории.

Мотоблоком, если не удастся полностью механизировать рытье траншей, то получится значительно упростить этот способ. Им проводиться рыхление грунта с его последующей выемкой лопатой. Способ полезен при осуществлении фундаментных работ, когда нужно сделать широкий подкоп на небольшую глубину.

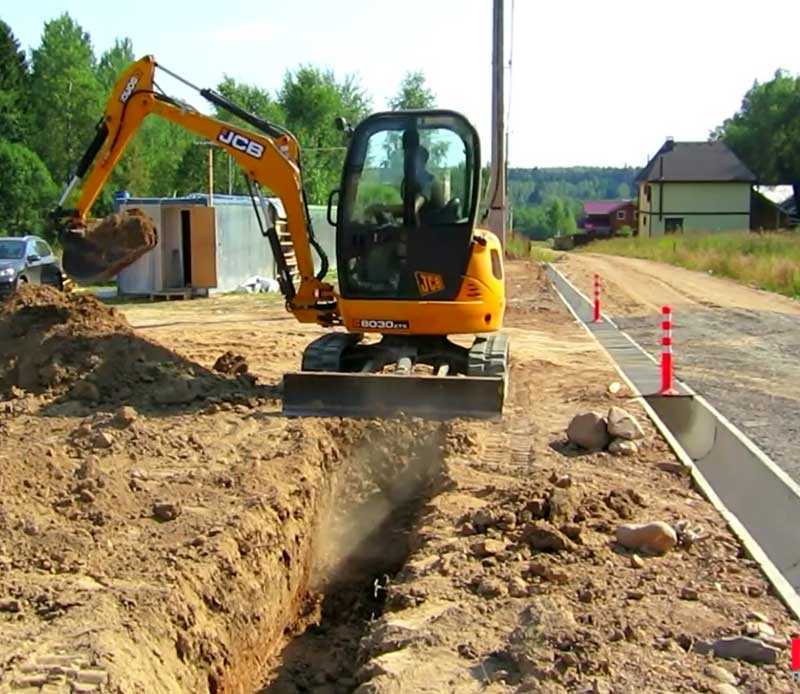

Чтобы сделать подкоп правильно, удобно работать мини-экскаватором с бульдозером. Малогабаритность и маневренность позволяет быстро манипулировать бульдозером на небольших участках, например, дачах. Он удобен наличием гусениц, которые не повреждают асфальт. Работать бульдозером можно, если требуется сделать окоп, глубина которого 2.5 м, а ширина – 28-38 см.

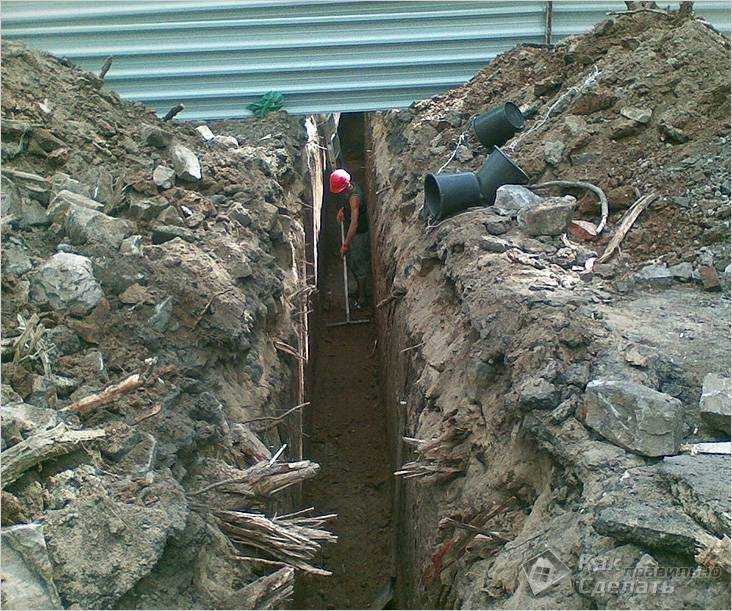

Траншея под водопровод

Чтобы разработать подкоп под водопровод, необходимо правильно определить уровень промерзания грунта. Если делать окоп глубже, необходимо обеспечить его безопасность, например, установить подпорки по всей длине.

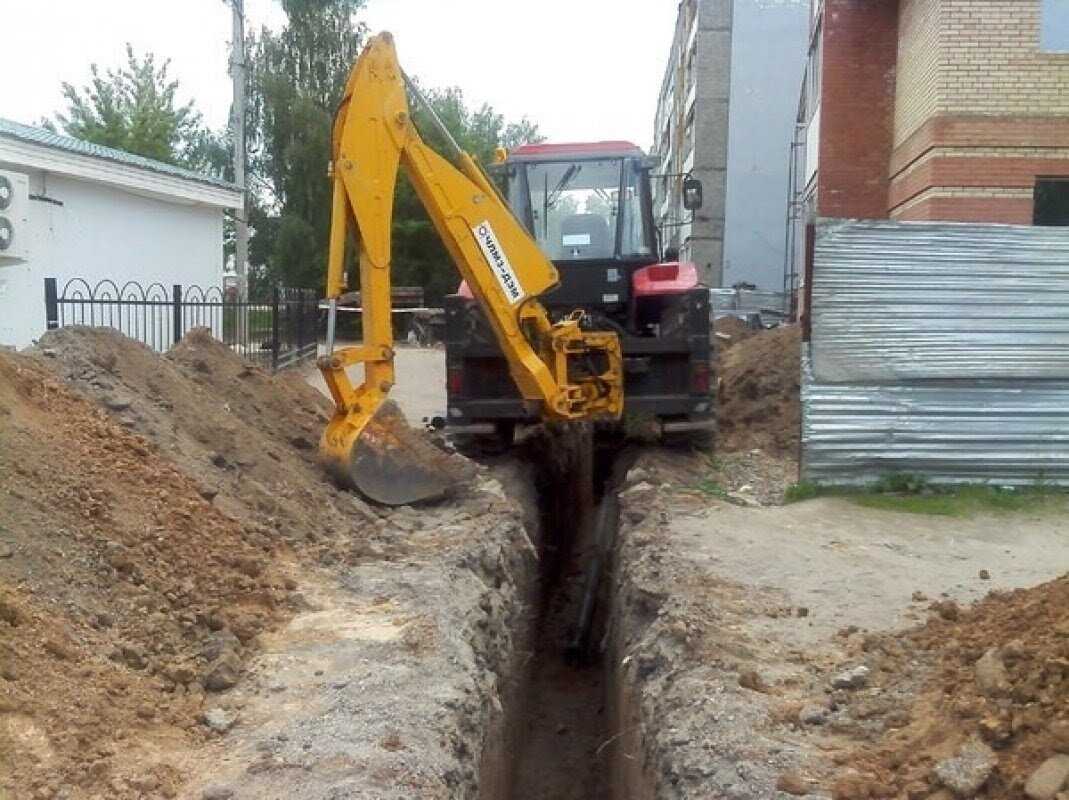

Рытье траншеи экскаватором

Чтобы выкопать траншею под водопровод, можно использовать окоп трех видов:

• прямоугольного сечения с отвесами;
• в форме трапеции с наклонными стенками;
• смешанные.

Первый вид предполагает минимум земляных работ, небольшую ширину выемки. Такой способ обустройства водопровода требует устройства крепления стенок, чтобы сохранить безопасность работников, так как существует риск обвала.

Второй тип может обходиться без крепления. Чтобы выкопать траншею требуется много пространства для маневренности, которая утрудняется по мере разработки все большей площади грунта.

Смешанный тип эффективен там, где глубина траншеи стыкуется с грунтовыми водами. В таком случае, сверху окоп укрепляется откосами, а внизу – отвесными стенками.

Чтобы правильно определить, какая техника нужна, необходимо ответить на такие вопросы:

• какую длину имеет водопровод;
• какой ежедневный объем работ;
• в каких условиях ложится водопровод.

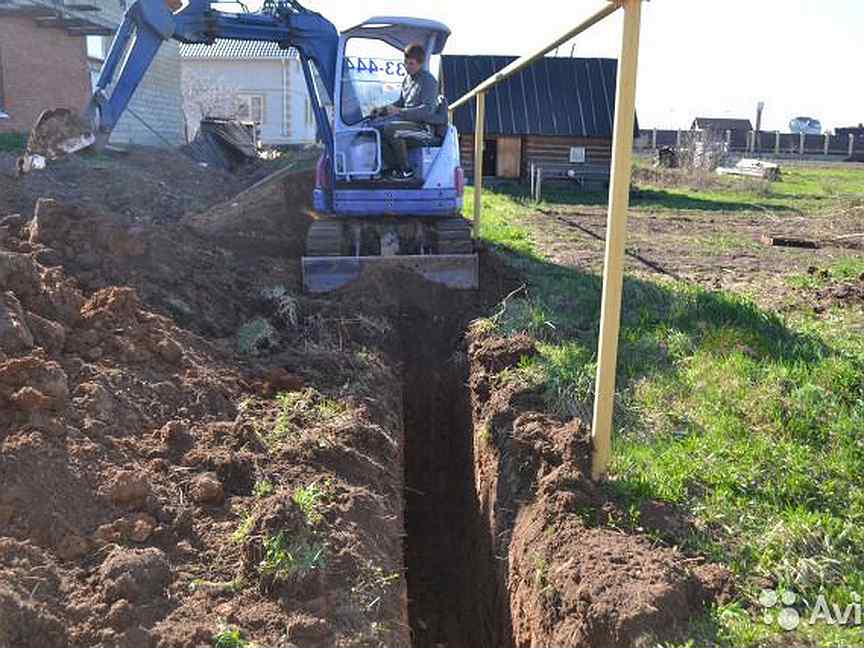

Для рытья траншеи под водопровод эффективен мини-экскаватор. Его главное преимущество – маневренность, а недостаток – малая производительность: примерно 20 м/8ч. Чем крупнее техника используется, чтобы проложить водопровод, тем выше производительность, но хуже маневренность.

Траншея под газопровод

Подкоп под газопровод делается относительно неглубокий. Обычно глубина установки составляет 0.6 м. В перегруженных местах с обилием автомобильного трафика, допускается глубина не менее 0.8-0.9 м, а при работе с трубами высокого давления глубина выемки должна быть не менее 120 см.

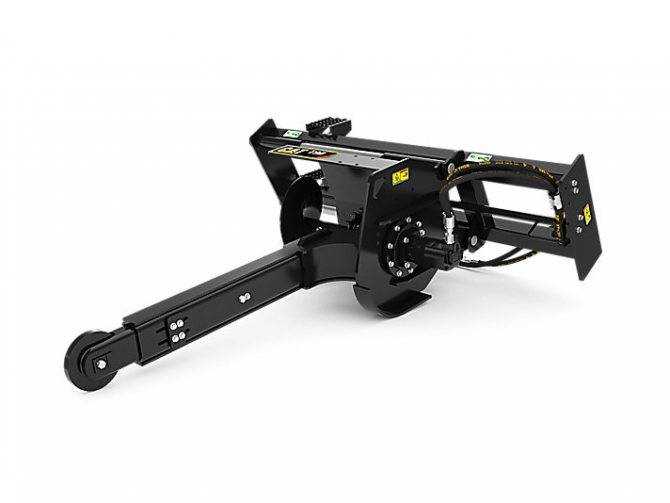

Рытье траншеи барой

Главная задача траншеи – предотвратить повреждение проложенных труб. О каком бы типе инженерных коммуникаций не шла речь. Контроль правильности прокладки труб освидетельствует специальный акт госслужб.

Существует и технология определения дна выемки, в которую укладывается газопровод. Если диаметр трубы составляет до 1000 мм, то делается подкоп глубиной – 0.8 мм и больше. Если диаметр трубы – более 1000 мм, то бульдозером нужно прокопать выемку больше 1 м.

На то, какой будет сделан окоп, также влияет характеристика грунта на стройплощадке. Песчаные грунты требуют выемки глубиной не менее 1.2 м, скальные, каменистые грунты — от 0.6 м, а торфяники и грунты с высоким содержанием воды – 1.1 м.

Ширина траншеи зависит от того, какие инструменты решит применить застройщик, а также типа грунта. Чтобы узнать, какой она будет, необходимо прибавить к ширине ковша показатели движения грунта для разных местностей. Например:

• пески и супеси – ширина установки + 0.15 м;
• глина и суглинки – ширина установки + 0.40 м;
• скалы или мерзлый грунт – ширина установки + 0.4 м.

Если, чтобы выкопать траншею применяется бара, то ширина траншеи будет соответствовать ровно ширине ее рабочей установки.

Какие этапы включает процесс создания котлована?

Рассмотрим этапы создания котлована:

1. Подготовительные работы. Включают в себя расчет глубины рытья и объемов засыпки с учетом вида, массы, формы и других химико-физических особенностей конструкций, которые требуют возведения на выбранном месте.
2. Расчищение территории. Преграды естественного характера в виде деревьев или неприродного характера в виде старых разрушенных строительных объектов подлежат уборке, прежде чем начинать копать котлован.

Последовательность работ при разработке котлована в детализированных подробностях:

1. Предварительные действия перед началом земляных работ:
   • ограждение строительной площадки;
   • очистка территории;
   • планировка стройплощадки вертикального типа;
   • отведение поверхностных вод;
   • устранение растительной части грунта;
   • установка объектов санитарно-бытового назначения (небольшие площади и габариты);
   • обеспечение площадки временным электрическим и водяным снабжением;
   • размещение прожекторов;
   • разработка и производство временных дорожных путей;
   • создание мойки для колес по выезду с территории;
   • выбор локации для грунта в случаях отсутствия его вывоза в будущем.

Размеры котлована и объемы земляных работ:

• лобовая или 2 лобовых;
• уширенная;
• боковая;
• поперечно-торцевая.

Обязательным завершающим этапом становятся проверка, которая устанавливает качество выполнения работ на каждом из перечисленных выше пунктов:

1. После подготовки к началу проводится анализ при помощи визуализирования и измерений на соответствие чертежам.
2. Во время начала разработки постоянно проводится контроль всех измерений и технические осмотры.
3. В конце производится приемка работ, которая включает визуальный и технический осмотры с проведением измерений из всех перечисленных в приложенных документах параметров и показателей.

При присутствии техники все рабочие и специалисты должны иметь документы о соответствующем образовании. При их отсутствии они должны пройти обязательную аттестацию. Все это позволит обеспечить безопасность процессов.

Как лучше рыть траншею: вручную или экскаватором?

Строительство любого здания или сооружения, прокладка инженерных коммуникаций начинается с проектирования и закладки фундамента. Земляные работы и анализ грунта должны выполнять специалисты

Тут важно выбрать подрядчика, который качественно сделает проект, – от рытья траншей и закладки коммуникаций до возведения самого здания

Есть три способа проведения работ:

• Прокладка вручную.

• Использование мини-экскаватора.

• Бурение с помощью бара.

Рассмотрим, как подобрать лучший метод разработки грунта. На выбор будет влиять качество и структура почвы на строительном участке, а также выбор техники для проведения земляных работ.

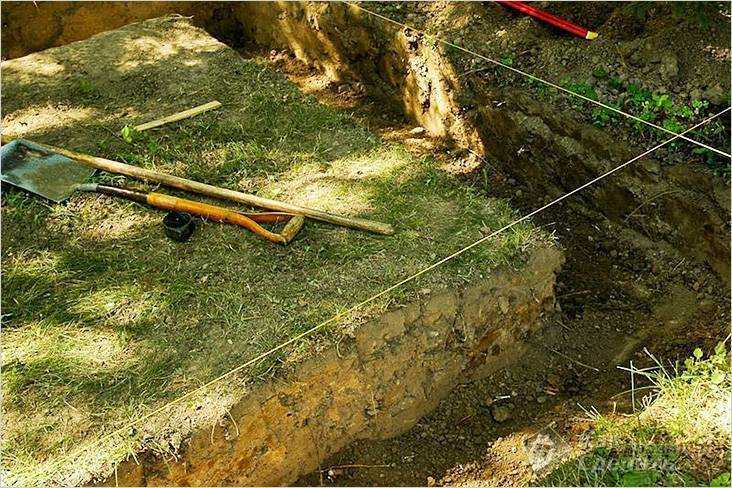

Преимущества и недостатки самостоятельного рытья траншей

Для того чтобы выбрать способ рытья траншеи, нужно проанализировать преимущества и недостатки каждого из них. Использование для рытья траншей лопаты имеет несколько существенных преимуществ. Стоимость лопаты гораздо ниже, чем аренда трактора.

Ручной инвентарь для копни дренажных траншей на осушаемых участках

Траншея, вырытая вручную, получается ровной и аккуратной, тогда как трактор вытаскивает много лишнего грунта, из-за чего ширина и глубина траншеи могут увеличиваться. В дальнейшем это приводит к незапланированному расходу строительных материалов (песка, цемента и т. д.). А также трактор не способен выкапывать траншеи с прямыми углами, что опять же вынуждает тратить дополнительные стройматериалы.

Ручное рытье позволяет следить за прямолинейностью траншеи. Трактор же может вырыть кривую яму, которую потом все равно придется выравнивать вручную.

Поэтому можно сделать выводы, что:

• рытье с использованием лопаты позволяет вырыть ровную траншею одинаковой глубины и ширины, тогда как трактор выкапывает кривую яму;
• использование лопаты сэкономит много денег (по самым грубым прикидкам – от 20 до 25 тысяч), поскольку аренда трактора стоит недешево;
• при использовании трактора придется потратиться на дополнительные строительные материалы, так как во время работ вынимается лишний грунт;
• при применении специальной техники на рытье траншеи уйдет гораздо меньше времени и сил, чем при работе вручную.

https://youtube.com/watch?v=9iwcHgEt26U

Разновидность лопат для рытья

Для траншей

Существуют специальные лопаты для рытья траншей. У такого инструмента штык прямоугольной формы с заостренным кончиком. Такая конструкция идеально подходит для того, чтобы расчищать стенки канавы и при этом не разрушать окружающую землю. Другой способ их применения – удаление растений с сильно разросшейся корневой системой.

Штыковые

Предназначение штыковых лопат – вскапывание почвы. У этого инструмента штык может иметь форму либо квадратную, либо чуть изогнутую, с заостренным концом.

Модель с плоским квадратным штыком применяется для выкопки плотно утрамбованной земли, а инструмент с изогнутым квадратным штыком применяется для тех же работ, что и садово-огородная лопата:

• пересадка и деление растений;
• выкапывание ям;
• обработка краев газона.

Заостренный штык подходит для вскапывания рыхлой почвы, а также посадки кустарников и деревьев.

Инструменты со стальными штыками имеют более долгий срок службы, чем с алюминиевыми. Черенок может быть деревянным, металлическим или композитным.

Дренажные

У дренажных лопат очень узкий, изогнутый совок. Они используются для посадки или пересадки растений и удаления лишней земли из уже вырытых траншей.

Совковые

У совковых лопат широкие плоские штыки с закраинами. Из-за своей конструкции они не могут быть использованы для рытья ям или перекопки грунта. Зато они очень удобны для транспортировки сыпучих материалов, таких как уголь, снег или зерно. Штык может быть сделан из стали или алюминия. Первый вариант гораздо тяжелее, чем второй, но более прочный и не деформируется.

Скребки

Скребки тоже относятся к лопатам. Их назначение – удаление снега и мусора с крыш и дорог, устранения сорняков, снятия кровли из дранки.

В виде полумесяца

Инструменты в виде полумесяца могут выполнять ограниченное число задач. Они применяются для очистки дорог и бордюров, срезания мелкого дерна и деления растений.

Ручной бур

Этот инструмент представляет собой две лопаты, соединенные друг с другом. Он подходит для выкапывания лунок (под растения, забор и т. п.) в рыхлой земле.

Совки

Это маленькие лопаточки с короткой рукояткой, предназначенные для мелких работ (посева семян или посадки растений).

Виды экскаваторов

Наиболее часто работа по разработке грунта под фундамент, водопровод или канализацию осуществляется с помощью экскаватора, оснащенного прямой или обратной лопатой. Прямая лопата грунт вынимает «от себя», а обратная – «на себя». Прямая лопата работает с породами, которые находятся выше уровня стоянки, обратная, соответственно, с теми, которые расположены ниже.

У машин, у которых есть прямая лопата, эффективность более высокая, и достигается она благодаря прочности ковшей и наличию мощной гидросистемы. Прямая лопата применяется достаточно широко: копка котлованов и траншей, дорожно-строительные работы, вскрышные работы.

Прямая лопата и обратная имеют свои особенности, а также достоинства и недостатки.

Так, техника с прямой лопатой может выполнять достаточно объемную работу. Без такого механизма не будет существовать эффективно ни одно строительное предприятие.

Одно из преимуществ этой техники – высота уступа может быть от 10 до 15 метров. Также, в отличие от экскаваторов с обратной лопатой, он имеет на одну группу гидроцилиндров больше и более сложное техническое содержание.

Экскаватор с прямой лопатой

Обратная лопата имеет объем ковша не более 8 м 3 , что не очень удобно для выполнения больших объемов работ. Обратная лопата и ее схема действия подразумевают выемку грунта только с площадки, которая находится ниже уровня стояния экскаватора. Обратная лопата имеет неоспоримое преимущество: легкость управления и простота конструкции.

Роторный экскаватор

Для проведения работ, связанных с глубоким черпанием, для вскрышных работ, очень часто используют роторный экскаватор. Подобная техника движется на своем ходу, работа выполняется непрерывно.

Схема работы роторного экскаватора: ковшами, закрепленными на роторном колесе, извлекается грунт или порода. Поскольку ковши могут вращаться вокруг своей оси, они имеет свойство наполняться полностью.

Роторный экскаватор отлично работает при любых температурах, его работоспособность нисколько не падает, как при низких, так и при высоких температурах. Они могут выдерживать самые высокие нагрузки, и их работа осуществляется в беспрерывном режиме.

Помимо того, что они могут копать котлованы, роторный экскаватор способен транспортировать и загружать вынутый грунт в транспортные средства.

Разгружается роторный экскаватор двумя способами: гравитационным и инерционным. В первом случае операция осуществляется за счет действующих сил породы, когда она находится в зоне разгрузки, в верхней части ротора.

Во втором – за счет влияния центробежных сил, воздействующих на породу. Выгрузка вынутого грунта или породы осуществляется на конвейер, расположенный сбоку на экскаваторе. После этого отработанная порода поступает в транспортное средство.

Процесс копания котлованов экскаватором

Копать котлованы под строительство или траншеи под водопровод не представляется чем-то достаточно сложным – схема процесса проста, но соблюдать все этапы необходимо обязательно. Эффективность работы зависит не только от одного экскаватора, в процессе участвует много сопутствующей техники. При необходимости нужно организовать отвоз грунта со строительной площадки, а также укрепить стены котлована.

Если соединить все этапы, то получится следующая схема:

1. Геологическая экспертиза почвы, грунтовых вод, подбор соответствующей техники.
2. Анализ участка на предмет наличия инженерных сетей: подземный водопровод, газопровод, канализационная система. Если таковые имеются, то организовывают их обвод вокруг строительного участка.
3. Начало разработки грунта с одной из сторон.
4. Последовательное снятие слоев.
5. Завершение земляных работ.
6. Укрепление или доработка стенок котлована.

Схема работ достаточно проста, тем более, что всю последовательность выполнения этапов контролируют геодезисты.

Процесс рытья котлована экскаватором

С помощью измерительной техники (нивелиры и теодолиты) они определяют уровень безопасной разработки, а также корректируют и планируют работу экскаваторщика.

Во всем процессе разработки грунта важна также схема действий самой машины. Ее работа должна быть постоянной, с максимальной эффективностью.

Для этого грунт должен отвозиться со строительного участка достаточно оперативно. Обеспечить это могут несколько грузовиков с отвалами: как только одна грузовая машина заполнилась, на ее место сразу же должна подъезжать следующая.

По окончании разработки мелкие недочеты исправляют посредством миниатюрной техники или рабочих. После укрепления стенок котлована можно делать подушку из гравия на дне и приступать к строительству непосредственно фундамента.

Коротко о главном

Перед выкапыванием траншеи или котлована для устройства фундамента необходимо предварительно выполнить все расчёты. Их параметры зависят от характеристик грунта, глубины промерзания почвы и уровня нагрузки от несущих конструкций здания.

Для выполнения земляных работ можно использовать экскаватор или все выкопать вручную. Выбор метода зависит от объёма выемки грунта, необходимости его погрузки для дальнейшего вывоза и других нюансов.

При устройстве котлована под фундаментную плиту разработку почвы выполняют поэтапно. Слой за слоем выкапывают грунт, учитывая рекомендации для укрепления стенок.

Какой формы должна быть яма?

Многие знают, что форма котлована под фундамент зависит именно от основания постройки. Так, например, под частный дом необходимо рыть котлован прямоугольной формы, а под фундамент ленточного типа стоит рыть так называемую траншею. Если основание столбчатого типа, то требуется сделать так называемые скважины, для которых применяется специальная техника.

Котлован правильной формы раскопан спецтехникой

Что касается глубины и ширины, то здесь немного посложнее. Как правило, глубина ямы будет зависеть от расположения грунтовых вод, а также и от промерзания грунта. При этом необходимо помнить, что подошва основания должна быть погружена в землю на 30-40 см ниже, чем глубина промерзания грунтового покрытия. А что касается грунтовых вод, то котлован должен быть выше их. Так, между этими параметрами нужно найти некий баланс.

Каковы должны быть размеры котлована под фундамент? Здесь важно помнить одно простое правило: фундамент должен быть по ширине и длине на 30-40 см длиннее и шире фасада постройки (это на 15-20 см с каждой стороны). Важно знать еще одно правило: зависимость габаритов ямы от глубины залегания фундамента. Если представить фундамент в поперечном разрезе, то он будет напоминать по форме трапецию

Это такое правило безопасности. Считается, что в этом случае постройка стоит более устойчиво

Если представить фундамент в поперечном разрезе, то он будет напоминать по форме трапецию. Это такое правило безопасности. Считается, что в этом случае постройка стоит более устойчиво.

Данные нормы должны строго соблюдаться. Помните, что фундамент – это очень важная часть всей постройки. Именно от того, насколько точно будут определены размеры, будет зависеть устойчивость дома.

Существующие способы рытья

Структура грунта и специфика объекта влияют на выбранный в том или ином случае способ.

1. Механический. Рабочий орган машины вырезает пласты грунта определённого размера. Этот способ рыть траншею получил распространение в индивидуальном и проектном строительстве. Предполагает применение скреперов, грейдеров, экскаваторов.
2. Гидромеханический. Мощные водные струи разрушают грунт после работы насосной станции. Гидромеханическая установка активирует действие всей системы. Способ разработки одновременно эффективен и дорог. Задача с повышенной технологической сложностью.
3. Взрывной метод. С мгновенным перемещением земляной массы после воздействия амонитов, тротила или динамита. Актуален для пород, где большое количество крупных камней. При карьерной добыче тоже используется достаточно часто.
4. Комбинированный. Механический вариант объединяется с взрывным или гидромеханическим.

Как копать траншею

• 1 Под фундамент
• 1.1 Какой должна быть глубина
• 1.2 Ширина траншеи
• 2 Под водопровод
• 3 Видео

На первый взгляд может показаться, что вырыть траншею несложно – взял лопату и копай, но не всё так просто. Если траншея предназначена под какие-либо коммуникации или для других конкретных целей, то нужно сделать всё правильно и учесть некоторые нюансы. В этой статье мы расскажем, как копать траншею под фундамент и водопровод, рассмотрим на какую глубину нужно копать.

Для начала нужно определиться с направлением и глубиной траншеи, подготовить необходимые инструменты и материалы. Будущая траншея должна подходить под укладываемые в нее коммуникации (трубы, кабеля и т.д.), и материалов должно хватить, чтобы завершить эти земляные работы.

Повреждены корни дерева

Нелишним будет выяснить, с каким грунтом придется иметь дело

Это важно, ведь почва тоже бывает разной. Она может быть:

• песчаной;
• каменистой и при этом достаточно рыхлой;
• богатой перегноем и, соответственно, влажной.

Как выкопать траншею в таких типах почвы, чтобы ее прямые стенки в процессе работы не разрушались, если она, например, будет около полутора метров глубиной? Обязательно нужно будет предусмотреть подпорки. Они могут быть сделаны из небольших листов фанеры или любого другого подходящего материала, который есть у вас в наличии.

Размеры траншеи

Габариты траншеи и котлована напрямую зависят от проектных размеров фундамента. Размеры траншеи в любом случае будут больше. Для устройства фундамента необходимы щиты опалубки и возможность их сборки и демонтажа; место, чтобы можно было выполнить гидроизоляцию. Для монтажа щитов опалубки хватит и по 200-300 мм с обеих сторон от разметки фундамента. Для устройства гидроизоляции ширину траншеи увеличивают на 600-700 мм с наружной стороны.

При копке траншеи под ленточный фундамент ее глубину увеличивают на 350 мм – для устройства подушки из щебня и песка. Если почва под фундаментом рыхлая, то стенки траншеи придется делать с небольшим уклоном. В легких сухих почвах отклонение от вертикали может составить до четверти глубины ямы. В сыпучих песчаных грунтах – до половины высоты (т.е. до 30°).

Когда требуется ручной труд?

Разработка без использования механизированного оборудования требуется в следующих случаях:

• Подземные работы. Такие действия проводятся в стесненных условиях, использование спецтехники физически невозможно: устройства нельзя развернуть, угол движения навесного оборудования слишком мал.
• Щитовые работы (сооружение тоннелей различного размера, направленности, сложности строения). Ручной труд включает применение немеханизированных щитовых устройств, способных сформировать проход должного диаметра.
• Горизонтальное продавливание слоев: забой разрабатывают вручную, куски породы вывозят ручной вагонеткой/тележкой.
• Малый объем земляных работ: ручная разработка грунта позволяет сэкономить затраты, связанные с применением спецтехники.
• Разработка вблизи проложенных инженерных сетей, опасность повреждения кабеля, трубопровода, системы дренажа.
• Разработка грунта в котловане после работы экскаваторной техники.

Работы выполняются лопатами, имеющими укороченный черенок; добор остатков породы после работы спецтехники выполняют строительным инструментом. Углубление – процесс, требующий использования ломов, буров ручного типа, пешни.

Важно! Выбор инструментов обусловлен типом грунта, глубиной раскопок, сложностью формы траншеи/котлована.

https://youtube.com/watch?v=iW8dU64uCJ0%3F
