Плюсы и минусы водяного теплого пола: его эффективность, вреден ли для здоровья, а также преимущества и недостатки

Теплый пол электрический: разновидности кабельного электрического пола, их недостатки и преимущества

Тёплые электрические полы идеально подходят для создания комплексных отопительных систем. Они укладываются в основном под стяжку минимальной толщины.

Кабель бывает резистивный или саморегулирующийся. Причём резистивный может состоять их одной или двух жил, в то время как саморегулирующийся только из двух.

Одножильный провод резистивного типа имеет следующие плюсы:

• доступная стоимость;
• высокая максимальная температура нагрева;
• потребление электроэнергии значительно ниже, чем у двухжильного.

Недостатком резистивных систем является возможный перегрев напольного покрытия и его повреждение. Также данный тип кабелей запрещено укладывать под мебелью. Минусом является и необходимость протяжки кабеля змейкой и присоединения обоих концов к термостату, что не всегда представляется возможным.

Схема укладки и подключения одножильного провода. Показаны все слои, которые требуется смонтировать под отделку полов плиткой.

Двухжильный провод достаточно подключать одним концом к термостату, что существенно упрощает монтажные работы. Особенно такая возможность востребована внутри помещений большой площади. Стоит отметить, что 2-х жильный провод не создаёт значительных магнитных помех как, например, одножильный. Остальные недостатки идентичны.

Саморегулирующий кабель имеет две жилы, расположенные на поверхности, из особого полимера. В отличие от предыдущих типов систем, способен самостоятельно изменять уровень нагрева (зависит от температуры среды).

Конструкция надёжно защищена от повреждений, выполнена таким образом, что перегрев невозможен. Допускается установка под мебелью. При монтаже разрешается создавать несколько контуров любой площади.

Основными недостатками саморегулирующего кабеля являются:

• высокая стоимость материалов;
• в системе используются специальные системы пуска и контроля работы;
• прогрев до заданной температуры происходит намного дольше, чем при использовании других систем тёплых полов.

Также выпускается еще один вид электрических тёплых полов в виде матов. Их применяют для укладки под плитку, поскольку их можно монтировать в стяжку толщиной в 10 мм. За счёт фиксации кабеля определённым образом к сетке, монтажнику не требуется продумывать способ укладки, так как провод проложен на безопасном расстоянии. Если использовать двухжильный, то даже в случае повреждений одной из жил, нагрев всё равно будет. Недостаток — стоимость на 20% выше, чем на однокабельный резистивный пол.

Маты для электрических тёплых полов позволяют быстро монтировать системы отопления. Нагревательный кабель распределён равномерно по сетке на безопасном расстоянии с учётом мощности нагрева.

Сравнение основных характеристик водяных и электрических полов

Чтобы понять, какой теплый пол будет лучше в конкретной ситуации, стоит сравнить основные характеристики обеих систем.

Критерии Водяной теплый пол Электрические теплые полы Стоимость материалов и оборудования Довольно высокая – для монтажа требуется достаточно большой метраж трубы, а также покупка циркуляционного насоса, смесительного узла Довольно доступная, сам кабель относительно недорогой, а кроме него понадобиться только отражатель, демпферная лента, пластифицированный бетон и выносной терморегулятор (пленочный электрический пол обойдется немного дороже) Сложность и стоимость монтажных работ Высокая, кроме того, до запуска водяного теплого пола в эксплуатацию необходимо дождаться полного высыхания бетонной стяжки, что занимает в среднем 28-30 дней Сам процесс установки во многом схож с монтажом водяного теплого пола, однако более быстр с учетом простоты укладки кабеля и меньшей толщины стяжки (укладка пленочного пола отличается высокой скоростью, отсутствием строительного мусора и возможностью запуска системы в работу сразу же после выполнения монтажа и подключения к сети) Ремонтопригодность Не подлежит ремонту, практически в случае повреждения требуется полный демонтаж стяжки и выполнение всего комплекса работ по установке с нуля Кабельные полы не ремонтопригодны, в случае выхода их из строя потребуется полный демонтаж и установка с нуля

В случае появления проблем с пленочным полом достаточно снять декоративное напольное покрытие и заменить неисправный элемент Энергоэффективность Высокая, что объясняется низкой температурой нагрева теплоносителя Средняя для кабельных теплых полов и выше средней для пленочных, однако эксплуатационные расходы в любом случае будут выше по сравнению с водяными теплыми полами Инерционность нагрева Высокая, выход на рабочую температуру поверхности занимает около 2-3 часов, однако бетонная стяжка также долго сохраняет тепло Средняя для кабельных систем (кабель остывает практически мгновенно после выключения) и низкая для пленочного теплого пола – в этом случае тепло будет ощущаться уже через несколько минут после включения Универсальность Особых требований к помещению и условиям эксплуатации не выдвигается Кабельный электрический теплый пол универсален, пленочный инфракрасный же не рекомендуется применять в помещениях с высоким уровнем влажности, а также устанавливать на место прокладки мебель и другие тяжелые предметы Надежность и долговечность Высокая степень надежности при условии применения качественных материалов и четкого соблюдения правил монтажа, средний срок службы системы составляет не менее 50 лет Средняя степень надежности, при выборе стоит обращать внимание на марку и гарантийные обязательства производителя, расчетный срок службы кабеля составляет в среднем 15-25 лет, пленочного инфракрасного пола 15-20 лет

Водяной теплый пол

Это самый популярный, но в то же время самый сложный вариант напольного отопления в загородных домах. Однако следует помнить, что организовать его самостоятельно — задача не из легких, если у человека есть соответствующий опыт. Лучше доверить проектирование и установку этого типа отопления профессионалам.

Особенности системы, положительные и отрицательные свойства

В целом, напольное отопление представляет собой замкнутый отопительный контур из труб. Контур устанавливается под напольным покрытием в цементной стяжке, специальных полистирольных плитах или деревянных полах и подключается к общей системе отопления.

Система включает в себя следующие элементы:

1. Трубы (пластиковые, металлопластиковые),
2. соединения,
3. изоляционные материалы,
4. коллектор и соединительная арматура.

Этот тип системы имеет множество положительных характеристик и становится все более популярным в загородных домах, и вот почему:

• экономичное потребление электроэнергии — затраты на электроэнергию после установки напольного отопления во много раз ниже по сравнению с обычными электрическими системами отопления,
• помещения нагреваются более равномерно,
• высокий уровень безопасности — отсутствует риск ожогов,
• Микроклимат в помещениях можно регулировать (для каждой комнаты можно установить отдельный отопительный контур),
• Возможность использования любого пола — нагрев поверхности не более 30 градусов, отсутствие вредных выбросов,
• создание тепла и комфорта для жильцов.

У этой системы есть и недостатки, но они либо временные, либо с ними можно мириться:

• Длительный и сложный процесс установки,
• Могут возникать протечки, часто вызывающие повреждение напольного покрытия — для устранения протечек и ремонта напольного покрытия требуется его полный демонтаж,
• Возможность снижения давления во всей системе отопления,
• Необходимо установить арматуру для регулирования температуры.

Если напольное отопление с водяным контуром будет использоваться в качестве основной системы отопления, оно подключается к котлу, установленному в доме. Обычные радиаторы в этом случае не используются. Котел может быть твердотопливным, газовым или электрическим. Электрический теплый пол также является хорошей идеей, но прежде чем выбрать электрический котел, следует сначала изучить электрический теплый пол.

Сравнение пола и электрического отопления

Знание многих преимуществ системы недостаточно для принятия решения. Во-первых, вам необходимо узнать структуру и функционирование обоих ее разновидностей — воды и электричества.

Электрическое напольное отопление

Данная система работает на основе нагревательного мата и тепловых трубок. Они устанавливаются под полом, поэтому они обязательно должны иметь достаточное электрическое сопротивление. Благодаря этому провод может нагреваться током, протекающим через него.

Элементы обогрева и управления, из которых состоит электрическое отопление пола:

• Нагревательные маты — они состоят из специальной сетки, в которую вплетен нагревательный кабель. Именно он генерирует упомянутое тепло. Коврик устанавливается прямо под плиткой. Следует помнить, однако, что не следует размещать его в местах, над которыми будут размещаться твердые элементы, такие как душ, ванна или стоячая раковина. Во-первых, мы будем тратить энергию без необходимости, а во-вторых, разборка таких устройств может повредить коврик;
• Нагревательные кабели — их можно использовать вместо матов. После установки заливается бетонная стяжка. Нагревательные кабели могут быть проложены так, как нам удобно. Нам нужно только помнить о правильном расстоянии между ними (их размер определяется производителем кабеля);
• Нагревательная фольга — изготовлена ​​из полиэфирной и алюминиевой проволоки. Они продаются в модулях, размеры которых мы можем адаптировать к нашим потребностям.

Надо помнить, что электрообогрев пола делится на два типа: накопительный и прямой. В первом случае мы имеем дело с системой, которая находится под слоем бетонной стяжки (толщиной до 10 сантиметров). Все это делает невозможным регулирование генерируемого тепла — сам нагрев тоже идет медленно. То есть должно пройти длительное время, прежде чем жара «пробьет» бетон.

В случае прямого нагрева тепло выделяется немедленно, поскольку все компоненты системы находятся непосредственно под полом (в клеевом растворе). В этом случае рекомендуется использовать термостат, который позволит нам регулировать температуру.

Преимущества электрического теплого пола:

1. простая сборка;
2. низкая цена компонентов системы;
3. электрические маты не замерзают;
4. способность регулировать генерируемую температуру;
5. низкая вероятность выхода из строя.

Недостатки электрического теплого пола:

1. высокие эксплуатационные расходы (счета за электроэнергию выше, чем за воду);
2. если системы установлены глубоко под полом, для обогрева помещения потребуется время.

Водяное напольное отопление

В этом случае вместо нагревательного мата и кабелей мы имеем дело с трубами, по которым течет вода. Они могут быть изготовлены из металла или пластика. Их обязательно размещают на теплоизоляции и защищают от влаги, а сверху заливают стяжкой, на которой обустраивается пол.

Элементы обогрева и управления, включенные в пол с подогревом:

Отопительные трубы — как уже упоминалось, они могут быть металлическими или подготовленными на основе пластмасс

Очень важно определиться с элементами от надежного производителя, которые отличаются высокой устойчивостью к коррозии и механическим повреждениям. Первоначальная экономия в результате покупки дешевой системы может привести к сбою или дорогостоящему ремонту;. Патрубки — они позволяют лучше прикрепить их к земле

Патрубки — они позволяют лучше прикрепить их к земле.

Если мы решим вопрос с подогревом воды, не забудьте составить правильный план их распределения. За любые возможные строительные ошибки придется дорого заплатить. Вода стоит намного дешевле электричества, поэтому работа такой системы будет дешевле. Следует также отметить, что водяное отопление пола работает со всеми источниками энергии. Поэтому мы можем использовать как электрические котлы, так и дизельные и газовые котлы.

Более того, эта система будет очень хорошо работать в синергии с тепловыми насосами и солнечными коллекторами. Таким образом, мы имеем дело с двойной экономией. Помните, однако, что системы водоснабжения установлены для систем центрального отопления — если он замерзнет, ​​отопление будет отключено.

Преимущества напольного отопления:

1. значительное снижение эксплуатационных расходов, по сравнению с электрической системой;
2. независимость от электроснабжения (при использовании подходящего котла);
3. возможность синергии со всеми источниками энергии, включая солнечные коллекторы.

Недостатки водяного теплого пола:

1. более сложная сборка по сравнению с электрической системой;
2. более высокая цена на нагревательные элементы;
3. очень дорогой ремонт возможных дефектов;
4. сложнее настроить систему;
5. зависимость от отказа установки центрального отопления.

Сценарий №2: электрический

Второй вариант оказывается очень похожим на первый, только газовый котёл заменяем на электрический котёл. Но, надо отметить, на специфический котёл — речь идёт о тепловых насосах. Тепловые насосы работают на электричестве по схеме преобразования энергии Земли в тепловую энергию. «Энергия Земли» может быть получена из воздуха, из воды, из земли — три основных разновидности тепловых насосов по источнику. Коэффициент преобразования разный, специалисты говорят, что он может достигать значений в 4-5 единиц. То есть, у вас есть возможность экономить потребляемое электричество до 4-5 раз в сравнении с использованием исключительно радиаторов.

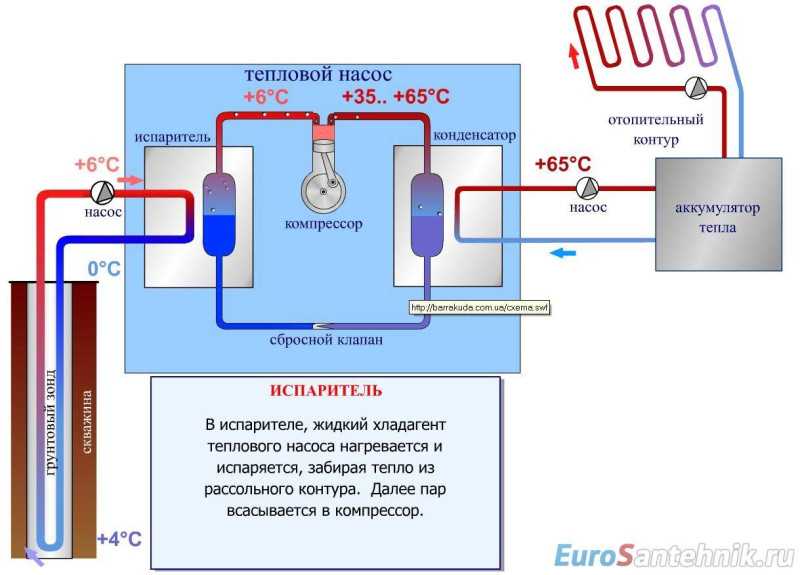

Схема работы теплового насоса

У этой схемы такой же минус, как и в первом случае. Тепловой насос оказывается энергоэффективен для экономии только в низкотемпературном режиме — до 60 градусов. Но насос редко может поднять температуру выше 60, поэтому в паре с тёплыми полами, которые комфортно работают в таком режиме, или с радиаторами в межсезонье тепловой насос оказывается экономичен.

Этот вариант будет выгоден с экономией на электричестве в том случае, если на участке не проведён газ. На данный момент в большинстве стран тарифы на газ оказываются выгоднее тарифов на электричество, поэтому при наличии газа на участке предпочтительнее воспользоваться первым сценарием.

Если вы планируете установку низкотемпературных радиаторов, как при сценарии №1, вместе с тепловым насосом они дадут такую же экономию и будут сравнительно успешны без заметной разницы с тёплыми полами.

Дополнительные минусы данной схемы связаны с логикой работы тепловых насосов. Самая популярная модель на сегодняшний день — воздушный насос, но если на улице падает температура воздуха, эффективность насоса также снижается. Чем ниже температура воздуха, тем хуже эффективность теплового насоса. Он всё ещё остаётся эффективным и экономичным даже при минусовых температурах, просто коэффициент экономии будет значительно ниже (уже не в 4 раза, но меньше), имейте это в виду. В конечном счёте значения будут приближаться к тому, что насос будет сравним с обычным электрокотлом.

Со скважинными насосами ситуация лучше, с грунтовыми тоже — сложность присутствует только с воздушными насосами.

Плёночный (инфракрасный) тёплый пол

Плёночные системы на сегодняшний день бывают углеродными и биметаллическими. В отличие от прочих, рассмотренных выше систем (водяное отопление, электрический кабель, аморфная металлическая лента), монтировать эту систему непосредственно под плитку не представляется возможным, плитка просто не схватится с основанием.

Под такую систему подойдут другие покрытия пола, или же плёнку можно положить поверх плитки.

Толщина плёнки порядка миллиметра и может разрезаться на секции.

Данный тип тёплых полов абсолютно не подходит под укладку под плитку, однако скажем, что распределение температуры у него ещё более равномерное, нежели у матов с аморфной металлической лентой.

Если не учитывать того факта, что под плитку такую плёнку не положить, то в остальном достоинства у неё такие же, как у матов с аморфной лентой.

Достоинства и недостатки обоих видов

Подытожим всё вышесказанное.

Водяные полы. Плюсы

• Можно использовать, как основной источник тепла.
• Затраты при последующей эксплуатации не велики.
• Расположение мебели: какое угодно.
• В жару можно превратить отопление в охлаждение.

Источник энергии может быть любой – твердотопливная печь, газовый или жидкостный котёл, а значит, всегда можно выбрать наиболее доступное топливо.

Водяные полы. Минусы

• Не подходят для квартир.
• Сложность монтажа: дорого и потребуется помощь специалистов.
• Нужно дождаться высыхания стяжки, а это может затянуться больше, чем на месяц.
• Требуют установки дополнительного оборудования.
• Толстая бетонная стяжка уменьшает высоту комнаты.
• Большой ремонт в случае аварии.
• Отопление инертно. Медленнее греется и остывает, чем электро-аналог. Сложнее регулировать температуру.

Особое внимание нужно уделить трубам и соединениям – небольшая течь может очень дорого стоить

Электрические полы. Плюсы

• Монтаж недорогой.
• Уложить можно самостоятельно.
• Тонкие – не уменьшают высоту помещения.
• Можно сразу включать, по завершении работ.
• Разрешено использовать в городских квартирах.
• Небольшой ремонт, в случае аварии, если не вмурован в бетон (как кабельный вариант).
• Есть возможность укладывать на деревянные полы.
• Быстро греется и остывает. Отлично сочетается с терморегулятором.
• Подходит для многих покрытий: керамики, ламината, неутеплённого линолеума, тонкого ковролина, наливного пола.

Используя электрические полы, как дополнение к основному отоплению (в частном доме), можно сэкономить на топливе до 20% за сезон.

Электрические полы. Минусы

• Дорого использовать на больших площадях и длительное время.
• Мебель расставляется там, где нет электрического кабеля, и в дальнейшем не двигается.

При монтаже электрических полов нужно быть предельно осторожным и всё делать правильно с первой попытки. Резать можно плёнку и сетку, но не кабель! Кроме того, нельзя допускать перегибов проводов.

Получается, что однозначного ответа, какой пол лучше – быть не может. Смотря где его будут укладывать, какого размера помещение, какие затраты может позволить себе владелец и многие другие индивидуальные особенности, вплоть до того, как часто хозяйка любит делать перестановку в комнате.

Но какой бы вид обогрева Вы ни выбрали, тёплый пол избавит помещение от сквозняков, что полезно для аллергиков и астматиков. Позволит родителям быть спокойными за детей, которые играют на полу, а наступать на тёплый кафель после принятия ванны будет одно удовольствие!

Перечень материалов, из которых изготавливаются трубы для теплого пола, достаточно широк – от меди до металлопластика. Трубы для теплого пола: какие лучше выбрать? Читайте о характеристиках различных типов труб, а также ознакомьтесь с отзывами людей.

Об устройсте геотермального отопления читайте в этом материале.

Тестирование пленочного пола

После окончания монтажа инфракрасной системы, необходимо убедиться в ее функционировании. Сперва проверяют надежность изоляции в точках подключения, для чего используют специальный прибор. Значения должны соответствовать тем, что указаны производителем. Включив обогрев, проверяют равномерность нагрева каждого из элементов. Если обнаружены участки, где нагрев отсутствует, устраняют неполадки либо меняют пленку на новую.

Если при включении системы пленка по всей площади нагревается равномерно, на контактах нет искрения и запаха изоляции, приступают к укладке отделочного покрытия. Составленный ранее план укладки пленки желательно сохранить. Он может понадобиться на тот случай, если будет производиться перестановка мебели.

Как выбрать теплый пол под плитку

Основным свойством керамической плитки является ее высокая теплопроводность, поэтому такие напольные покрытия традиционно считались «холодными». Ситуация полностью изменилась с появлением теплых полов, с помощью которых напольное покрытие может нагреваться до любой установленной температуры.

Выбор теплых полов под керамику зависит от многих факторов. В первую очередь нужно определиться, в качестве какого отопления они будут использоваться – основного или дополнительного. В первом случае система занимает не менее 70% всей площади, а нагревательные элементы располагаются на максимально близком расстоянии между собой. Второй вариант применяется без каких-либо ограничений, в различной конфигурации, на любой площади. Как правило, дополнительный обогрев используется чаще, особенно в коридорах, ванных комнатах, на кухнях и в других местах с полами из кафельной плитки. Данная комбинация, состоящая из традиционных батарей и теплых полов, применяется не только в частных домах, но и в квартирах, как дополнение к отоплению в зимний период.

При решении вопроса, какой лучше теплый пол под плитку выбрать, следует учесть, что основные варианты представлены водяными, электрическими, а также инфракрасными или пленочными системами. В свою очередь, электрические полы могут быть кабельными или в виде нагревательных матов.

Наиболее широкое распространение получили традиционные водяные теплые полы. Их основным конструктивным элементом являются полипропиленовые трубы с теплоносителем, укладываемые на стяжку. Нагрев происходит через централизованную или индивидуальную систему отопления. Движение нагретой жидкости обеспечивается подключенным циркуляционным насосом.

Основными преимуществами водяных полов считаются их сравнительно недорогой монтаж и низкая стоимость энергоносителей, задействованных в процессе обогрева. Благодаря современным технологиям, такие системы могут устанавливаться без применения стяжки. Вместо нее используется полистирольная основа с пазами или специальные теплораспределительные пластины.

К недостаткам можно отнести возможность механических повреждений при укладке. Кроме того, водяные системы не рекомендуется использовать в квартирах и подключать их к центральному отоплению.

Не меньшей популярностью пользуются электрические теплые полы, представленные на рисунках:

• Кабельные системы. Их работа основана на использовании греющего кабеля, преобразующего электрическую энергию. Рабочий режим задается с помощью терморегулятора. Кабель может быть одно- или двухжильный. Данные системы более долговечны по сравнению с водяными полами и требуют минимальное количество электроэнергии. Минусом является дорогостоящий монтаж и значительная толщина полов, уменьшающая общую высоту помещения.
• Нагревательные маты. Используются гораздо чаще, когда нужно сделать выбор теплого пола под плитку. Конструкция состоит из тонкого кабеля, заклеенного в армированную сетку. Основным достоинством считается незначительная толщина, до 3 мм, не влияющая на высоту помещения. Благодаря небольшому весу, отсутствует давление на основание пола и перекрытие. При поломке не требуется менять все покрытие, достаточно заменить дефектный элемент. Монтаж системы очень легкий, под силу даже неспециалисту. Минусом является высокая стоимость.
• Инфракрасные системы теплых полов. Относятся к наиболее современным видам обогрева и дают максимальный эффект. Вырабатывание инфракрасных лучей происходит за счет карбоновой или углеродной пасты, содержащейся в пленке. Данная система подходит ко всем типам напольных покрытий, легко и быстро монтируется. При использовании совместно с кафельной плиткой, требуется укладка монтажной стекловолоконной сетки между клеем и пленкой для более качественного сцепления. Следует учесть, что инфракрасная пленка сама по себе имеет достаточно высокую стоимость.

2 фактора выбора теплых полов

Многие до сих пор в такой ситуации делают свой выбор в пользу водяных теплых полов. Объясняется это тем, что люди боятся влияния электромагнитного излучения на организм, которое якобы оказывают электрические теплые полы.

Тем временем, все производители уже давно обязаны иметь сертификаты и бумаги подтверждающие безопасность их изделий. А все греющие кабели делают экранированными.

Если же учесть сколько вокруг нас всяких WiFi, GSM и прочих сетей, то эл.полы не самое большое зло. Однако большинство это не убеждает в их правоте.

По их мнению, для ванной может быть это еще и сгодится, а вот если это основное отопление во всех комнатах, то любые головные боли или болезни будут автоматически записываться насчет электрических теплых полов.

Водяные же теплые полы абсолютно безвредны.

Ну и второй важный момент – это абсолютная ремонтопригодность водяных полов в любом месте. Причем сделать такой ремонт можно самостоятельно, в домашних условиях.

В случае повреждения греющего кабеля электрического мата, вам придется либо сдирать всю плитку и менять его целиком, либо вызывать специалистов с оборудованием для прожига, и поиска места КЗ тепловизором, с последующей установкой муфт.

Причем поиск некоторых аварий, даже у них может вызвать определенные неразрешимые трудности.

Поэтому безопасность и ремонтопригодность, те два фактора, которые склоняют для многих выбор в пользу водяных теплых полов в качестве основного источника отопления. Электрический же вариант, остается только как дополнительный источник тепла.

А вот факторы которые могут отпугнуть от водяных теплых полов:

сложность и дороговизна всей конструкции

Нужен котел, смесительный узел, коллектор и многое другое, без чего легко обходится электрический обогрев.

постоянные ревизионные работы

Замена воды, накипь на тэнах, поломки насоса, течи из некачественных труб. Короче говоря, многие монтажники на водяных полах зарабатывают в разы больше, и не только при их укладке, но и при дальнейшем обслуживании.

Естественно им выгодно убеждать своих клиентов о вреде электричества и теплых полах на их основе.

Лично ваш выбор должен зависеть от двух переменных:

бюджета на монтаж и необходимое последующее обслуживание

Если проблем с этим нет, то вперед в магазин за водяными полами.

отсутствие предрассудков и вера в современные технологии

Если это про вас, то электрический теплый пол, именно то, что вам нужно.

Виды теплых полов

Чтобы выявить все плюсы и минусы систем, необходимо подробнее разобрать классификацию. Теплый пол электрический подразделяется:

• На инфракрасный;
• Кабельный.

Также выпускается такая разновидность, как инфракрасный стержневой.

В отличие от электрических систем, водяной теплый пол бывает только одного вида, однако в качестве основного материала (труб) может использоваться как наиболее востребованные сегодня металлопластик или полипропилен, так и термостойкий или сшитый полиэтилен, а также медь.

Большой популярностью сегодня пользуются электрический кабельный вариант и водяной из полиэтиленовых труб, поэтому выбирать будем между ними.

Водяной теплый пол

Конструкция представляет собой разветвления труб, по которым течет вода. В качестве теплоносителя могут выступать и другие растворы, например, гликоли. Сфера применения практически не ограничена (кухни, спальни, прихожие, ванные и др.).

Наиболее рентабельно использовать водяной теплый пол в доме с газом. Кроме того, система как нельзя лучше подходит для жилищ, где расстановка мебели пока не была распланирована.

Преимущества водяного теплого пола следующие:

• Возможность сплошного монтажа, что обеспечит равномерный обогрев. То есть трубную систему можно прокладывать по периметру всей комнаты. А вот электрические нужно устанавливать только на те участки, на которые не будет ставиться мебель.
• Отсутствие необходимости закладки скрытой электропроводки;
• Ремонтопригодность. При повреждении трубы можно достаточно легко произвести замену.
• Функция энергоносителя может быть возложена как твердотопливные, газовые и электрические котельные установки, а также системы теплого насоса. Именно тип котла играет определяющее влияние на общую сумму расходов на эксплуатацию.

Есть еще одно достаточно спорное преимущество – дешевизна эксплуатации. Действительно несколько лет назад установить водяную конструкцию было намного дешевле, поскольку стоимость газа была ниже электричества.

Сейчас же наметилась тенденция повышения цены за кубометр природного ресурса. Тем не менее, на сегодняшний момент, обслуживание водяных систем пока дешевле, нежели кабельных.

Есть у системы и существенный минус – трудоемкость самостоятельного монтажа.

Во-первых, чтобы закрепить трубы к полу необходимо просверлить не один десяток отверстий.

Во-вторых, для обеспечения оптимального и эффективного прогрева следует залить достаточно толстый слой стяжки.

К недостаткам можно также отнести вероятность деформации и впоследствии протечки полиэтиленовой трубы.

Электрические полы

Каждый вид электросистем отличается по техническим характеристикам. Для примера, инфракрасные установки не требуют сооружения цементно-песчаной подушки (стяжки), а кабельные – наоборот.

Чтобы определиться, что выбрать: теплый пол водяной или электрический, необходимо сравнить кабельные конструкции с водяными. Электрические также универсальны в применении и могут прокладываться как во всем жилище, так и в отдельных комнатах.

Электрический теплый пол имеет следующие преимущества:

• Неоспоримый плюс – легкость монтажа, что сокращает время ремонтных работ. Стяжка должна быть не такой толстой, а в некоторых случаях ее и вовсе можно исключить (инфракрасная пленка, случай с электрополом в матах, когда укладка отлично осуществляется в слой плиточного клея и т. п.).
• Возможность монтажа непосредственно под декоративный финишный материал;
• Допустимо обогревать небольшие отдельные помещения (санузлы, балконы, кладовые), исключая необходимость установки котла и разветвления труб.

Минусов несколько:

• Высокая смета расходов на эксплуатацию;
• Нельзя монтировать под тяжелые предметы из-за большой вероятности перегорания кабелей под грузом. Вдобавок, точечная нагрузка тоже может губительно сказаться и привести к поломке.
• При поломке нужно заменить весь участок кабеля или мата. Локальный ремонт невозможен.

Некоторые отмечают, что электромагнитное поле, создаваемое такими система обогрева, негативно влияет на человека, однако научного подтверждения этому нет.

Схема теплого электрического пола

Системы теплого пола электрического значительно проще водяных. Функцию управления берет на себя регулятор. На нем выставляется нужная температура, и по сигналам термодатчика происходит подача и отключение напряжения к нагревательным элементам.

Схема системы теплого электрического пола

Монтаж в слой стяжки

В стяжку могут монтироваться кабели, кабельные маты и стержневой инфракрасный теплый пол. Перед укладкой и после следует проверить сопротивление греющих элементов и сравнить его с паспортным. Допустимой величиной считается различие в 10 %. Укладка производится преимущественно змейкой (рис. ниже).

Укладка одножильного и двухжильного кабелей теплого пола: 1 – греющий кабель; 2 – силовой кабель; 3 – соединительная муфта; 4 – провод термодатчика; 5 – термодатчик

У саморегулирующегося кабеля не нужно замыкать проводники между собой на конце, поскольку ток течет в поперечном направлении через полупроводниковую матрицу, расположенную между ними.

Подготовка для разных систем теплых полов одинаковая:

• Сначала стены помещения оклеиваются внизу по периметру демпферной лентой.
• Затем укладывается гидроизолирующая пленка, а на нее – теплоизоляция. Если снизу расположено отапливаемое помещение, достаточно толщины 3-4 мм. На первом этаже толщина плит утеплителя берется до 50 мм.
• Стыки закрываются монтажным скотчем.

• Кабель фиксируется специальными зажимами.
• Шаг витков составляет 8-15 см и выбирается согласно расчетам.
• От стен делается отступ около 10 см, а от труб – до 15 см.
• Соединение с силовым кабелем производится с помощью муфты и размещается в зоне стяжки.
• Температурный датчик следует положить в гофре между витками кабеля.

• Кабель заливается слоем стяжки.
• При этом контролируется отсутствие пустот, иначе может произойти локальный перегрев нагревателя. Для повышения пластичности в цемент добавляют 1 кг клея ПВА на мешок.
• Для отделки под плитку делается дополнительная финишная заливка выравнивающей стяжки.

Монтаж в слой плиточного клея

Можно размещать теплый пол под устройство кафельной кладки в слое плиточного клея. Меньше всего проблем существует с тем, как уложить теплый пол из кабельного мата. Он представляет собой резистивный одножильный кабель, прикрепленный к полотну армирующей сетки змейкой. Небольшая толщина нагревательного мата позволяет монтировать его в слой плиточного клея. В результате слой «пирога» составляет 30 мм.

Теплый пол под плитку

Подготовка основания производится так же, как перед монтажом кабельного теплого пола. Здесь часто применяют заливку выравнивающей стяжки, поскольку под плитку требуется ровная поверхность.

Поверхность основания размечают с учетом отступов. Маты раскатывают по основанию от места расположения терморегулятора. На поворотах армирующую сетку разрезают, а провод поворачивают в нужном направлении.

После укладки и подключений к терморегулятору измеряется сопротивление кабеля и сравнивается с паспортным. Затем подается питание и в течение 1 мин проверяется работоспособность системы.

Клей укладывается тщательно и небольшими порциями, чтобы не было полостей. Слой должен полностью накрывать нагревательный мат. Сверху кладется керамическая плитка, которую слегка вдавливают в раствор. Толщина слоя составляет 8-10 мм.

После полного высыхания клея можно включать напольный обогрев.

Монтаж инфракрасного пленочного теплого пола

Перед монтажом составляется план расположения полос термопленки, соединений и датчиков. Теплоизоляция укладывается на всю площадь помещения, а термопленка – только в места подогрева.

Под терморегулятор и датчик заранее находятся и отмечаются места их расположения. Если прибор встроенного типа, под него и под кабели следует проштробить места их размещения.

Термопленка укладывается на чистое и ровное основание сверху слоя теплоизоляции. При необходимости ее разрезают по специальным линиям или посередине между поперечными полосами нагревателя. К основанию и между собой пленка крепится термоскотчем. Нахлест полосок друг на друга не допускается.

Схема укладки и подключения инфракрасного пленочного пола

Соединения производятся с помощью клемм. Силовые провода утапливаются в канавках, вырезанных в слое утеплителя. Датчик соединяется с термопленкой скотчем и размещается в углублении.

Уложенный теплый пол закрывается сверху полиэтиленовой пленкой и фанерой, а затем делается финишное покрытие: линолеум, ламинат, ковролин.
