Баня на винтовых сваях: плюсы и минусы свайно-винтового фундамента

Устройство цоколя

Повысить степень утепления пола при свайном фундаменте позволяет правильное устройство и утепление цоколя по периметру строения. Задача цоколя состоит в том, что он изолирует пространство под баней и не пропускает туда холодный воздух, а также способствует улучшение эстетичности внешнего вида строения.

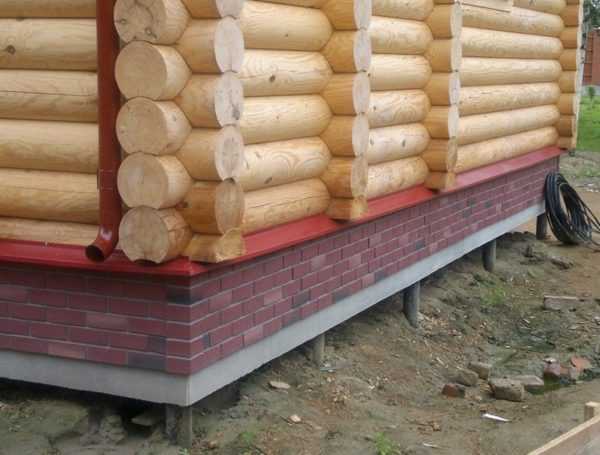

Облицовка ЦСП и панелями с имитацией кладки

Облицовка производится при помощи теплоизоляционных плит и декоративных панелей, имитирующих различные материалы – древесину, камень, кирпич. В качестве теплоизоляционного материала применяются плитные утеплители (пенопласт, пеноплекс).

Варианты устройства цоколя

Особенности фундамента на винтовых сваях

Приступая к строительству бани, необходимо разобраться, когда уместно применять винтовые сваи, узнать об их плюсах и минусах, разновидностях, правильно рассчитать нагрузку и обдуманно подойти к выбору, ведь сваи отличаются по многим критериям – по форме наконечника, материалу, размерам. Все эти показатели влияют на эксплуатационные характеристики самих свай и фундамента в целом.

Устройство свайных фундаментов применяется в особых условиях:

1. Когда почва в месте строительства сильно обводненная вечномерзлая.
2. Если стройка осуществляется на берегу водоема.
3. Если в регионе строительства с заметной регулярностью происходят паводки.
4. Если место под строительство бани имеет сложный рельеф с резким перепадом высот (склон, пригорок).

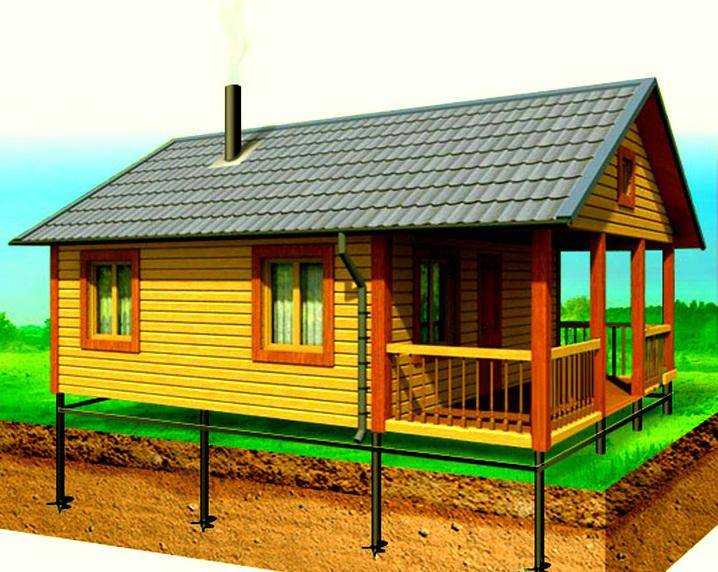

Принцип устройства свайного фундамента

В описанных условиях устройство традиционного ленточного или плитного основания не возможно. Преимуществом свайного фундамента является то, что его можно применять при любых типах грунтов, даже если они сильнопучинистые – главное правильно подобрать тип сваи, при этом на качество основания уровень прохождения грунтовых вод, не будет оказывать ни какого влияния.

Тип наконечника подбирается в зависимости от свойств грунта

Важное качество свайного фундамента заключается в его сейсмоустойчивости, с учетом строгого соблюдения качества и последовательности технологических процессов при его устройстве. В результате этого достигается прочное закрепление труб в грунте и исключается воздействие на них нагрузок при морозном пучении почвы

Преимущества и недостатки свайного винтового фундамента

Одним из важных достоинств использования свай при обустройстве фундамента бани является быстрое проведение работ и возможность их выполнения самостоятельно или с одним помощником. При этом нет необходимости обладать специальными профессиональными навыками, сооружать дополнительные конструкции (опалубка), на которые требуется затрачивать время, средства и силы, а потом ждать высыхания раствора, как при устройстве ленточного фундамента. После установки последнего оголовка можно сразу же приступать к возведению стен строения.

Сваи глубоко погружаются в грунт, поэтому можно смело утверждать о надежности такого основания

Из основных преимуществ можно отметить следующее:

1. Быстрый монтаж.
2. Получение устойчивого основания.
3. Удобство выполнения работ при ремонте фундамента.
4. Монтаж возможен при любых погодных условиях.
5. За счет винтовых свай обеспечивается естественная вентиляция пола бани с нижней стороны.
6. Удобство монтажа канализационной и водопроводной системы бани.
7. Свайный фундамент долговечен и надежен.
8. За счет правильного монтажа пола по сваям стены бани защищены от воздействия талой и осадочной воды со стороны грунта.
9. Возможность проведения строительства в условиях неустойчивых, подвижных грунтов.

Основные элементы винтовой сваи

На такой параметр, как долговечность свайного винтового фундамента влияет несколько параметров:

1. Толщина металла, из которого сваи изготовлены. Понятно, что чем толщина больше, тем дольше будет эксплуатационный срок изделия. Так стандартные сваи изготавливают из металла толщиной 4 мм, а усиленные – 6 мм.
2. Способ изготовления. Если дерево гниет, то металл – ржавеет. Цельнолитые сваи в этом плане более устойчивы, нежели сварные.
3. Качество изоляционного защитного слоя. Он может быть выполнен при помощи однослойного окрашивания обычной краской или иметь многослойную обработку антикоррозийными составами и цинкового покрытия.
4. Способ и качество работ по утеплению свайного фундамента.

Принцип погружения сваи в грунт

Из недостатков можно отметить следующее:

Сваи потребуется обслуживать раз в 5 лет. Для этого каждую сваю обкапывают на 50 см и покрывают освободившийся участок опоры антикоррозийным составом

Если этого не делать, срок службы фундамента сократится из-за вероятности гниения труб

При установке свай крайне важно соблюдать их строгое вертикальное положение, чего довольно сложно добиться, работая в одиночку. Результатом малейшего отклонения становится потеря несущей способности сваи на 20% и вероятность просадки строения

Нет возможности оборудовать полноценный погреб, подпол или цокольный этаж. Стальные винтовые опоры являются хорошим проводником холода, поэтому крайне важно выполнить качественное утепление цоколя, а сами сваи погрузить ниже уровня промерзания почвы на 20 см.

Разновидности свай

Сваи отличаются по многим параметрам, поэтому для них свойственна маркировка по назначению и деление в зависимости от толщины металла, а также от вида наконечника.

Устройство пола в бане на винтовых сваях

Пол в бане на винтовых сваях должен иметь хорошую теплозащиту, так как под постройкой достаточно много свободного пространства. Если баня будет использоваться зимой в регионе с холодным климатом, то рекомендуется дополнительно защитить подпольное пространство, закрыв его по периметру цоколем. В этой ограждающей конструкции изготавливается несколько продухов, которые дают возможность эффективно вентилировать подполье, и в то же время создают дополнительную теплозащиту.

Полы в бане на сваях — Схемы и Проекты

Наибольшее количество дискуссий вызывает конструкция пола в бане из сруба, так как здесь существует опасность сделать конструкцию, в которой нижний венец будет слишком интенсивно увлажняться. В результате такого постоянного воздействия влаги древесина может начать разрушаться раньше времени и вся конструкция прослужит заметно меньше отведенного ей срока. Поэтому, далее размещена схема оптимального расположения всех необходимых в хороших полах элементов.

В нижний венец установлены лаги пола сечением 100х150 мм.

Под лаги нашиваются черепные доски для того, чтобы стать опорой теплоизоляционному слою.

Далее плиты утеплителя кладутся в два слоя, один — 100 мм, а второй — 50 мм. Настил выполняется вразбежку, так чтобы стыки нижнего слоя не совпадали со стыками верхнего.

Следующим шагом выполняется изготовление обрешетки под плиты чернового пола.

Поверх обрешетки укладывается настил из плотной полиэтиленовой плёнки — это гидроизоляционный слой, который защитит находящиеся ниже деревянные конструкции от попадания на них воды.

На гидроизоляцию устанавливаются прочные цементно-стружечные плиты (ЦСП), толщиной не менее 12 мм. По периметру выполняется бортик из того же материала.

В образовавшееся пространство раскладывается металлическая сетка с прутком не меньше 10 мм. После чего выполняется заливка бетонной стяжки толщиной 10-12 мм.

В этой конструкции не указан важный нюанс — нет сливного отверстия для организации стока воды из помывочной и парилки. План его размещения можно увидеть на схеме ниже.

Тут также указан финишный отделочный слой для напольного покрытия бетонной стяжки в бане — это, как правило, керамогранитная плитка. Кроме того здесь можно видеть, что на схеме полы парилки или моечной изготовлены с уклоном. Для организации такого угла, бетонная стяжка заливается по маякам, сделанным из дерева под определенным углом от стен к сливному отверстию.

Чуть более усложнённая конструкция с проливным деревянным полом и утеплённой бетонной стяжкой.

Хороший вариант для создания теплового барьера по периметру здания — изготовления цоколя

При его создании важно учитывать, что грунт рядом с баней будет двигаться и жестких соединений ограждающая конструкция с баней иметь не должна

Как сделать пол в бане на сваях своими руками: Инструкция

Первым делом убедитесь, что в земле выкопаны все необходимые траншеи для укладки канализационных труб и каналов подачи воды, если таковые запланированы.

После чего половые лаги снизу подбиваются досками чернового пола.

Следующий шаг заключается в обеспечении ветровлагозащиты для утеплителя. Эту роль выполняет специальная паропропускная мембрана, которая позволит теплозащитной прослойке эффективно испарять влагу со своей поверхности на улицу. Качественный теплобарьер создаст минеральная вата толщиной 150 мм.

Далее вся поверхность пола закрывается плотной гидроизоляцией с небольшим нахлестом на стены.

Закончив с гидрозащитой, поверх неё устанавливаются доски чернового пола.

На черновой пол или обрешетку укладываются плиты ЦСП.

Плиты сверху закрываются гидрозащитной плёнкой, поверх которой кладётся обрешетка для заливки бетонной стяжки.

Стяжка пола выполняется по маякам. Их можно сделать из дерева или из металлических профилей, как на фото выше. Поверх бетона укладывается керамическая плитка или обустраивается деревянный пол. Если в планах сделать проливные полы из досок, то в пространстве между деревянным настилом и бетонной стяжкой рекомендуется организовать вентиляционный канал.

Такая труба обеспечит хорошую воздушную циркуляцию и не только защитит деревянные полы от преждевременного гниения, но и позволит дольше и с большим комфортом находится в парной благодаря постоянному притоку свежего воздуха. При необходимости снаружи или внутри на трубе может быть установлен регулирующий клапан, крышка или задвижка.

Технология обустройства фундамента на винтовых сваях для бани

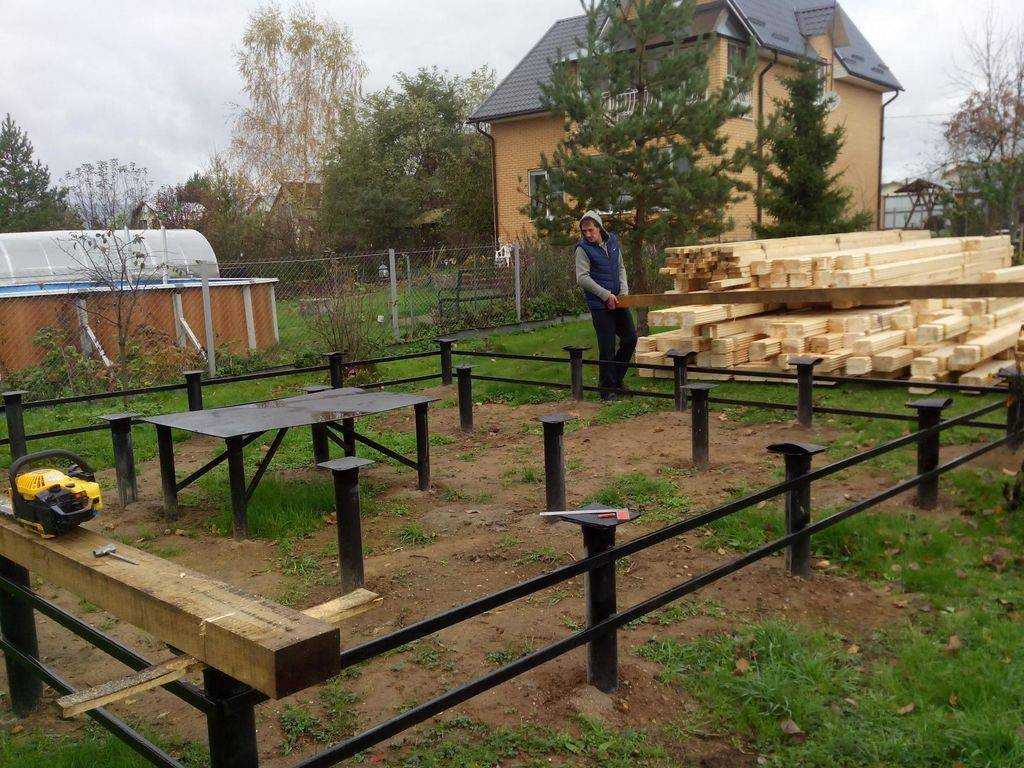

Монтаж винтового фундамента для бани с металлической обвязкой

Обустраивая фундамент, придерживаемся следующей инструкции:

1. Монтируем трубу в угловом углублении, прикрепляем магнитный уровень и вставляем лом в установочное отверстие. Лом берем в виде трубы квадратной формы. В итоге получится своеобразный рычаг, с помощью которого будем ввинчивать сваю.
2. Углубляем трубу в почву на 35-40 см и проверяем ее положение при помощи магнитного уровня. Все неровности исправляем сразу, поскольку в дальнейшем это будет сложнее сделать.
3. Вкручиваем оставшиеся три угловые сваи на такую же глубину.
4. Устанавливаем их на одинаковой проектной высоте. Ее можно отрегулировать, используя водяной уровень.
5. По такой аналогии монтируем промежуточные трубы.
6. Наращиваем рычаги до трехметровой отметки и прокручиваем до полной установки, согласно проекту. На этом этапе бур должен упереться в твердый слой. Если этого не происходит, то к верху трубы нужно приварить в одну линию еще одну сваю (без винтового отрезка).
7. Грунтуем сварочные швы и прокрашиваем двумя слоями эмали.
8. Продолжаем ввинчивать до конца.
9. Выравниваем положение свай водяным уровнем. Для подгона промежуточных труб можно использовать болгарку.
10. Делаем засыпку из песка и цемента в равных частях. Чтобы рассчитать необходимую массу материалов, умножаем количество свай на 35 (именно столько килограмм понадобится для каждой трубы).
11. Засыпаем смесь и приступаем к заливке бетона. Этот процесс необходим, чтобы полностью выгнать из свай воздух и уменьшить коррозию металла. Также бетонирование предотвратит попадание воды, которая при замерзании может выдавливать трубы.
12. Монтируем на торцевой части выступающей трубы оголовок, сделанный из трубы с меньшим внутренним диаметром, чем наружный диаметр сваи.
13. Изготавливаем монтажную площадку оголовка из пластины 25 см2 и шириной 1 см.
14. Устанавливаем изделия в одной плоскости и проверяем их ровность гидроуровнем.
15. Обвариваем элементы оголовков.
16. Грунтуем швы сварки и прокрашиваем их эмалью в два слоя или эпоксидным составом.
17. Делаем основание для будущих стен и перегородок бани — обвязку, обеспечивающую распределение нагрузок по сваям. Для этого используем швеллеры или двутавровые балки.
18. Металлическую конструкцию окрашиваем суриком.

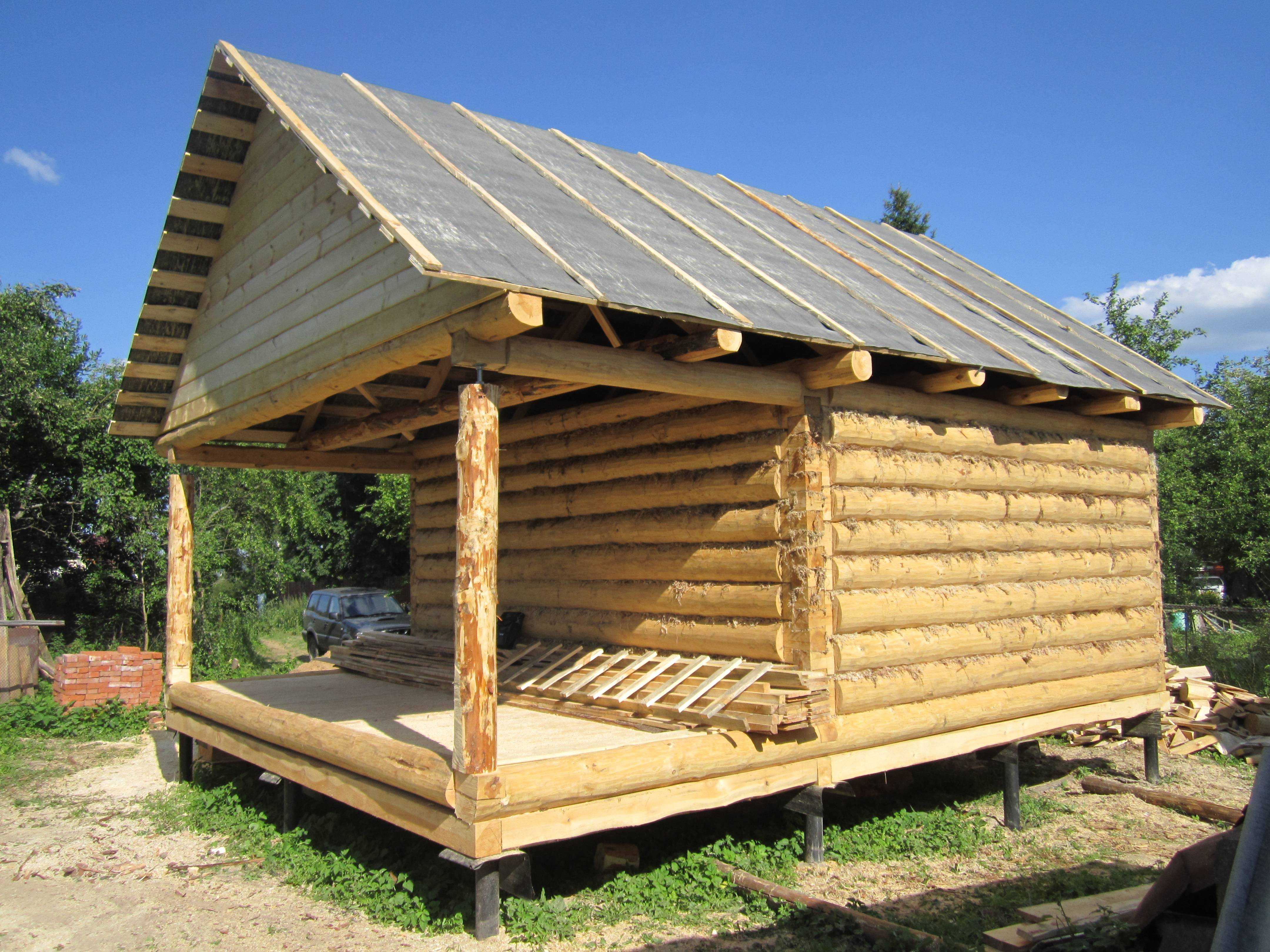

Установка винтового фундамента бани с деревянной обвязкой

Отмечаем по периметру будущего здания месторасположение каждой сваи.
Делаем углубления для каждой трубы около 15-20 см.
Ввинчиваем угловые сваи строго вертикально на 40 см.
Проверяем гидро- или магнитным уровнем их положение.
Монтируем промежуточные трубы с помощью лома

Обратите внимание, что каждый элемент должен упираться в твердую почву и размещаться строго вертикально и параллельно другим трубам.
После установки обрезаем верхушки свай болгаркой так, чтобы они находились на одном уровне.
Засыпаем в каждую трубу по 30-35 кг песчано-цементной смеси и заливаем до верха бетоном.
Устанавливаем головки на сваях.
Древесину для обвязки тщательно пропитываем антисептическим составом и антипиреном.
Монтируем брусья согласно проекту по периметру сооружения и в местах перегородок. Для закрепления используем шурупы-глухари.
Обрабатываем швы эпоксидным раствором.

Преимущества винтовых свай

Сначала на очищенном от растительности участке осуществляется разметка по периметру фундамента. Затем начинается этап установки опор. Они могут устанавливаться на разном расстоянии. Точный промежуток между ними определяется особенностями почвы.

Если постройка будет небольшого размера, то достаточно их ввинчивать на расстояние 2-3 метра. При неоднородных почвах для прочности конструкции, сваи опускаются на разную глубину.

Когда ввинчено необходимое количество свай, на каждую из них при помощи сварки крепятся оголовки стандартного диаметра – 250 х 250 мм. Затем укладывается брус.

Если материалом для бани является оцилиндрованое бревно, то на оголовки крепится нижний венец.Опытные строители рекомендуют делать «запилы» только над площадками оголовков, так как все прочие могут ослабить брус и вызвать его прогибание.

На каких грунтах может использоваться

На нестабильных, сыпучих, торфяных и болотистых грунтах свайный фундамент — единственно возможны вариант. Он позволяет перенести нагрузку от дома на плотные слои грунта, расположенные ниже

Чаще всего свайный фундамент делают на грунтах, которые не могут обеспечить стабильность здания. Это плывуны, пески, торфяники, нестабильные насыщенные влагой суглинки. В этом случае сваи опускают до уровня расположения плотных слоев грунта. Вся нагрузка от здания передается на эти слои.

Рекомендуют использовать это основание и на грунтах, глубина промерзания которых более 1,5 метров. Устройство ленточного фундамента в этом случае связано с большими объемами земельных работ. Поставить сваи в разы проще и дешевле.

Еще один вариант, когда удобно использовать этот вид основания — участки со сложным рельефом. Иногда выравнивание площадки под дом требует слишком больших затрат. Тогда тоже выручают сваи.

Третий вариант применения свайного фундамента — это слишком плотные, тяжелые в обработке грунты. Копать в них котлован очень сложно и дорого. Пробурить скважины — нужно меньше вил и времени.

• https://obane.info/pojetapnye-raboty/fundament/banja-na-svajah.html
• https://poparimsya.online/etapy-rabot/fundament/banya-na-vintovyh-svayah.html
• https://intelligent88.ru/fundament/banya-na-vintovyh-svayah-uteplenie-plyusy-i-minusy
• https://StrojDvor.ru/fundament/banya-na-svayakh/
• https://expert-dacha.pro/stroitelstvo/fundament/svajnyj-f/pod-banyu.html
• https://gidlestnic.ru/fundament/f79-banya-na-vintovyh-svayah
• https://v-banyu.ru/banya-na-svayah-svoimi-rukami.html
• https://baniwood.ru/kak-sdelat-svajnyj-fundament-dlya-bani-svoimi-rukami.html

Правила утепления и гидроизоляции пола в бане

Приступать к укладке утеплителя можно только после тщательной обработки деревянной конструкции антисептиком, который защитит материал от воздействия насекомых-вредителей, и предотвратят образование плесени.

Принцип утепления помещений бани в зависимости от их назначения

При выборе способа утепления пола в бане учитывают разные нюансы. Для организации слива в бане большей популярностью пользуются деревянные полы в виде настила со щелями. Учесть потребуется и тип материала финишного покрытия пола – бетон, кафель и керамогранит нагреваются и остывают дольше, нежели древесина и композитные материалы с древесными волокнами в составе (декинг).

Декинг

Принцип утепления пола по лагам

Поэтому наиболее оптимальным вариантом утепления будет прокладка утеплителя между черновой и чистовой конструкцией пола, установленной по лагам с гидроизоляционной мембраной, уложенной сверху нижнего уровня для отведения стоков. При этом традиционный трап рекомендуется заменить конструкцией, в которой применяется сухой гидрозатвор. Это убережет помещение бани от неприятных запахов со стороны септика.

Сухой гидрозатвор для системы слива в бане

Рулонная гидроизоляция

От качества гидроизоляции в бане зависит долговечность конструкции пола и эффективность утеплителя. Существует несколько вариантов выполнения гидроизоляции пола в бане: при устройстве бетонной стяжки, залитого поверх свай, применяют наплавляемую рулонную гидроизоляцию или обмазочную в виде битумной мастики. При устройстве деревянного пола поверх утеплителя укладывают гидроизоляционную мембрану.

Монтаж свайно-винтового фундамента

Монтаж фундамента на винтовых сваях возможен как на неровных, так и на затопляемых участках, а также на ухоженных газонах без причинения ему вреда. Таким образом при установке бани на винтовом фундаменте нет необходимости в нарушении природного рельефа (см.также статью «Фундамент для бани из покрышек: принцип возведения»).

Подготовка участка

Перед началом монтажа необходимо провести ряд подготовительных работ. На данном этапе немаловажную роль играет подготовка участка.

Если место под строительство занято строительным или бытовым мусором, то необходимо убрать все посторонние предметы и расчистить территорию. Также при наличии  котлованов и траншеи следует их тщательно засыпать.

Установка винтовых свай с помощью специальной техники

Очень важно на этапе разработки проекта учитывать наличие различных препятствий. Такими препятствиями могут стать , к примеру, крупное дерево или не выкорчеванный пень, иногда встречается препятствие в виде бетонных плит и остатков старого фундамента. Необходимо позаботиться об их устранении

Необходимо позаботиться об их устранении.

Инструмент

 Для того, чтобы сделать качественный фундамент под баню на винтовых сваях, нужно приобрести весь необходимый инструмент:

• Лопата;
• Лом;
• Магнитный уровень длиной 30 см;
• 15-метровый гидроуровень;
• Рулетка;
• Два отрезка трубы длиной по 2-2,5 м и диаметром 50 мм;
• Молоток;
• Кувалда;
• Садовый бур;
• Болгарка;
• Удлинитель;
• Маркер;
• Рабочие перчатки;
• Сварочный аппарат;
• Строительный миксер;
• Ёмкость для замесов;
• Тяпка;
• Ведро и лейка.

Разметка свайного поля

Перед возведением фундамента на винтовых сваях необходимо предварительно рассчитать количество свай и расстояние между ними, а также произвести разметку свайного поля по всему периметру.

Винтовые сваи под фундамент врезаются в плотные слои почвы, чтобы правильно определить, уровень глубины устойчивого пласта грунта, лучше всего обратиться к профессионалам. Помимо этого, для точного расчета будущего фундамента рекомендуется также учитывать вес будущего строения, колебания грунтовых вод, тип почвы и климатические условия местности.

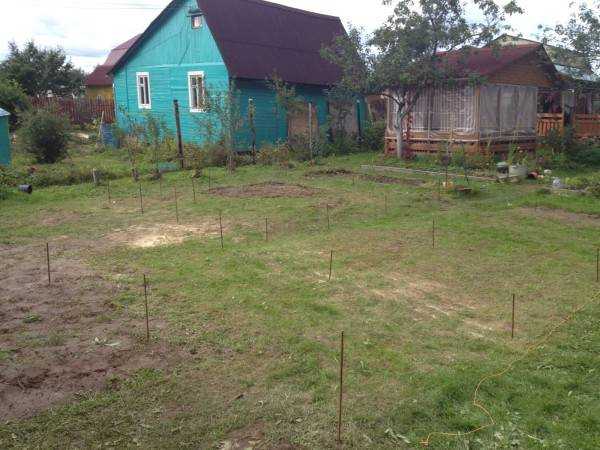

Разметка участка для будущей установки свай

Количество необходимых свай зависит от размеров будущей бани. Столбы необходимо равномерно распределять под постройкой, не забывая про углы внутренних стен. Длина части сваи, которая выступает над землёй, составляет 0,5 м, её обычно спрячут за фальшивым цоколем или оставляют открытой.

Технология монтажа винтовых свай предусматривает  последовательность работ, которые пошагово описывает данная инструкция:

1. Устанавливаем сваю в угловую лунку, крепим магнитный уровень и в монтажное отверстие вставляем лом;

На данном фото показано вкручивание винтовой сваи

1. Свая должна углубиться в несущий грунт  на 1/3 метра;
2. При осуществлении данных работ постоянно контролируете положение трубы магнитным уровнем;
3. Таким образом выставляются четыре угловые сваи;
4. При помощи водяного уровня выводим их на одинаковую проектную высоту;
5. По окончании монтажа угловых свай аналогично следует монтировать промежуточные сваи;
6. Затем рычаги наращивают до длины трех метров и прокручивают сваю четырьмя работниками до тех пор , пока она не будет стоять на месте. Это означает , что бур уперся в твердый слой;
7. На заключительном этапе установки винтовых свай с помощью гидроуровня выравнивают их согласно уже установленным угловым сваям;

1. После установки внутренние полости свай заливают цементно-песчаным раствором. Это усиливает конструкцию фундамента;
2. На торцевую часть выступающих винтовых труб необходимо установить оголовки;
3. Из трубы, диаметр которой изнутри меньше диаметра сваи снаружи, изготавливаем оголовок;
4. Берём пластину  250×250 мм и шириной 10 мм, для монтажной площадки оголовка;
5. После установки оголовков их положение следует проверить водяным уровнем, затем обварить;
6. Все сварные швы и оголовок грунтуют и два раза прокрашивают эмалью;

Виды для строительства фундамента под баню

Как правило, баня не представляет собой крупный объект, и это является основным условием при выборе фундаментного основания. Для забивных столбов потребуется специальная строительная техника, аренда которой обходится дорого. Кроме того, на каждой забитой железобетонной свае придется устраивать оголовок. Получается, что такой вид основания для возведения бани маго пригоден, поэтому многие отдают предпочтение винтовым и буронабивным вариантам.

Буронабивные

Этот вариант используется почти для любого небольшого объекта, к которым можно отнести и баню. Здесь имеется только одна сложность – бурение скважин.

Несущие способности буронабивного свайного столба образуются в результате работы в две плоскости – от опоры, расположенной на лежащем под ней грунтовом слое и от взаимодействия боковых поверхностей столба с соприкасающейся с ними почвой.

Отличаясь подобными особенностями, буронабивной столб может не достигать прочного грунтового слоя, находящегося на большой глубине, а исполнять свое функциональное предназначение благодаря работе боковых частей. В этом случае сваи называют «висячими» и не рекомендуют для их устройства использовать опалубочные конструкции.

Можно устраивать опалубки из стальных, асбестоцементных или пластиковых труб, применять для этого конструкции с коробчатым сечением, но в таком случае цена устройства фундаментной основы увеличится примерно в двое, потому что кроме опалубки понадобятся сваи, сохраняющие несущую способность. Бетонный раствор заливают сразу в пробуренную в грунте скважину.

Принимая во внимание тот факт, что баня не способна создавать значительную нагрузку, расчеты по установке буронабивных свайных опор не понадобятся. Но существует простая методика, использовать которую все же придется:

• диаметр скважин должен составлять двадцать – тридцать сантиметров, глубина забуривания – от двух до двух с половиной метров. Если это условие не выполняется, это означает, что свая дошла до плотного грунтового слоя, и ее можно оставлять на такой глубине;
• свайные опоры устанавливаются под углами, наружными стенами и внутренними перегородками;
• шаг установки – не более трех метров (под баню 6 х 4 м, если стена несущая внутренняя одна – 9 опор).

Если скважины указанного диаметра устроить не получается, разрешается уменьшить их диаметр до десяти сантиметров, устанавливая малые опоры треугольниками с шагом в 30 – 40 см.

Винтовые

Такие опоры подходят для любого небольшого сооружения. Их несущие способности зависят от опоры на плотный грунт.

Среди основных преимуществ выделяют:

• сохранение целостности поверхностного слоя;
• быстрота строительства фундаментной основы;
• приемлемые расходы на установку.

Свая, представляющая собой стальную трубу с лопатками, вкручивается в почвенный состав. На верхних участках труб устраиваются несущие рамки из металла (ростверок), на которые опирается сооружение. Получается, что баня словно «зависает» в воздухе. Винтовые опоры выставляются через два с половиной – три метра, в обязательном порядке – под углы и несущие стены. Диаметр сваи – от 108 мм.

Технологически процесс не вызывает сложностей, но определенные особенности имеются:

• сваю следует заглубить не менее, чем на 1.6 м, для чего придется провести исследование грунтового состава;
• в процессе ввинчивания в обязательном порядке на стенках сваи появятся потертости, что повлечет за собой коррозию металла;
• установка свай должна выполняться строго вертикально, оголовки выравниваются по единой горизонтальной линии. Это влечет за собой дополнительные мероприятия по подрезке или наращиванию установленных опор;
• так как баня на свайно-винтовом фундаменте приподнята над поверхностью земли, подачу воды и слив для бани придется тщательно утеплить;
• для большей устойчивости строители рекомендуют перед бетонированием свай выполнять их армирование;
• выполняя работы в зимний сезон, следует проводить предварительное забуривание, достигая точки промерзания почвы.
