Бурение лидерных скважин под сваи - расценка в смете, что это такое, область применения технологии, этапы работ и оборудование

Технология производства работ

Принятие решения в пользу устройства вертикальных лидерных скважин основывается на геологических изысканиях в районе строительной площадки. Выбор способа бурения, оборудования и размеры бура определяются по расчету и зависят от разновидности и габаритов свай. Порядок выполнения работ следующий:

Подготовка территории. Для строительства свайного фундамента не требуется тщательное выравнивание площадки и ее планировка. Достаточно удалить растительность, убрать мусор и подготовить удобные места для установки бурильной и забивной техники.
Разметка. Данная процедура должна выполняться точно в соответствии с проектом. Разметку удобно выполнять лазерным или обычным нивелиром. Можно пользоваться мерной рулеткой, подручными средствами, но это затянет процесс по времени. Найденные на местности точки расположения будущих скважин намечают колышками.
Согласно требованиям СНиП для лидерных скважин должен составляться проект производства работ, в котором назначается порядок бурения стволов и забивки свай. Этому порядку надо следовать неукоснительно, чтобы при обустройстве очередной сваи не происходило смещения или обрушения соседних скважин от ударных или вибрационных волн. Как правило, сразу все скважины не бурят.
В случае применения железобетонных или металлических свай глубина лидерных скважин сообразно СНиП делается меньше длины стержня на 2 – 2,5 м. Это нужно для того, чтобы острый конец сваи входил в грунт как можно плотнее.

III. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ

3.1. В соответствии с СП 48.13330.2011 “Организация строительства” до начала выполнения строительно-монтажных работ на объекте Подрядчик обязан в установленном порядке получить у Заказчика проектную документацию и разрешение на выполнение строительно-монтажных работ. Выполнение работ без разрешения запрещается.

3.2. До начала производства работ по бурению лидерных скважин необходимо провести комплекс подготовительных работ и организационно-технических мероприятий, в том числе:

— назначить лиц, ответственных за качественное и безопасное производство работ;

— провести инструктаж членов бригады по технике безопасности;

— разместить в зоне производства работ необходимые машины, механизмы и инвентарь;

— устроить временные проезды и подъезды к месту производства работ;

— обеспечить связь для оперативно-диспетчерского управления производством работ;

— установить временные инвентарные бытовые помещения для хранения строительных материалов, инструмента, инвентаря, обогрева рабочих, приёма пищи, сушки и хранения рабочей одежды, санузлов и т.п.;

— обеспечить рабочих инструментами и средствами индивидуальной защиты;

— подготовить места для складирования материалов, инвентаря и другого необходимого оборудования;

— оградить строительную площадку и выставить предупредительные знаки, освещенные в ночное время;

— обеспечить строительную площадку противопожарным инвентарем и средствами сигнализации;

— составить акт готовности объекта к производству работ;

— получить разрешения на производство работ у технадзора Заказчика.

3.3. До начала бурения лидерных скважин под сваи должны быть выполнены следующие мероприятия и работы:

— принята от заказчика строительная площадка, подготовленная к производству работ;

— произведена геодезическая разбивка котлованов;

— разработаны котлованы под свайные поля;

— устроены въезды и выезды из котлованов;

— устроены монтажные площадки под сваебойный агрегат;

— произведена разбивка осей свайного поля и мест погружения пробных свай.

3.4. Геодезическая разбивка осей свайного поля заключается в обозначении их на местности. Разбивку ведут в двух плоскостях: горизонтальной и вертикальной. При горизонтальной разбивке определяют и закрепляют на местности положение осей, а при вертикальной — расчетную глубину забивки свай.

Для этого параллельно главным осям здания вокруг котлована на расстоянии 2-3 м от его бровки устанавливают обноски (смотри Рис.2), положение которых фиксируют в разбивочном чертеже. На обносках рулеткой размечают основные оси свайного поля фиксируя их рисками и соответствующими надписями.

Рис.2. Инвентарная обноска

2 — струна из стальной проволоки; 3 — отвес

Лидерное бурение позволяет вертикально монтировать сваи на участке с плотным составом грунта. Этот способ наиболее актуален зимой, поскольку облегчает процесс вбивания шпунта во время сооружения фундамента.

Особенности проведения работ

На этапе проектирования специалисты определяют способ установки фундамента, а также уточняют требования к исполнителям и технологическому процессу.

Лидерная скважина для сваи бурится только после выполнения всех подготовительных мероприятий. Для начала нужно определить сечение свай. Размер скважин при лидерном бурении обязан быть на 4−6 см меньше, в отличие от диаметра железобетонной конструкции.

Инструменты

Техника для свайного бурения может быть очень разнообразной. В большинстве случаев для этой цели применяют транспорт с колесным, шнековым или гусеничным движителем.

Чтобы оформить скважину под сваю, используют:

универсальные бурильные установки для скважин;
сваебойные бурящие агрегаты;
бурильно-крановые комплексы.

Различия между ними вообще и между отдельными моделями в частности определяются, прежде всего, уровнем производительности, спецификой управляющих органов и величиной создаваемых скважин. По стоимости работ и по доступности для непрофессионалов трудно найти аналоги ручного бура.

Низкая производительность оправдывается тем, что не нужна дорогостоящая техника и подготовленные специалисты. А вот в тех ситуациях, когда скорость важна или почвы очень сложные, стоит использовать ямобур. Крепление подобных аппаратов производится на колесные и гусеничные платформы. Если условия непростые, приходится привлекать даже узкоспециализированную технику.

Упростить выполнение работ в одиночку помогает разбуриватель. Усиленная конструкция популярной версии «ТИСЭ» позволяет сделать увеличенную пяту в самой нижней точке. В результате основание уходит ниже полосы промерзания, и при одинаковой несущей характеристике расход раствора сокращается в 3-4 раза относительно альтернативных технологий. Кроме того, для идентичного по свойствам фундамента придется поставить меньше свай, чем обычно, да и диаметр их будет сокращен.

Лидерные скважины ⋆ Прорабофф.рф

Некоторые виды фундаментов предполагают забивку свай в грунт. Чаще всего такую технологию используют на сложных грунтах или при строительстве многоэтажных домов.

Лидерные скважины это

Перед тем, как начать погружение железобетонной сваи, необходимо пробить скважину, которая облегчит процесс прохода опорной конструкции. Такой вид бурения называется лидерной скважиной. Она не только облегчает погружение, но и существенно снижает вибрационные нагрузки, передающиеся соседним строениям. Многим известны случаи, когда после застройки соседнего участка в эксплуатируемом здании образуются трещины вдоль стен, а иногда и фундамента. Применение метода с использованием лидерных скважин исключает подобные проблемы.

Показания к применению

Выводы о целесообразности проведения бурения по данной технологии принимаются на этапе проектирования. С помощью проведения исследовательских мероприятий определяется тип грунта, плотность слоёв их параметры. Эффективно использовать лидерное бурение в таких случаях:

• при отсутствии возможности погрузить опорную сваю до нужной отметки обычным способом;

• если основание грунта отличается повышенной плотностью;

• при возведении строения на каменистом участке;

• при наличии песчаных прослоек толщиной свыше 2,5 м;

• если строительная площадка размещается вблизи с жилыми домами и хозяйственными постройками.

Ещё одним показанием к применению технологии лидерного бурения является глубина погружения свай свыше 9 м. Чем большее воздействие оказывается на опорную конструкцию при её заглублении, тем вероятнее её деформация. Выполнять в полной мере несущую способность повреждённые опоры не смогут.

Параметры лидерных скважин

Технология бурения лидерной скважины имеет несколько вариантов. В одних случаях предусматривается полное удаление грунта из ствола, в других – частичное, не доходящее до нижней отметки 2-2,5 м. Иногда достаточно простого разрыхления почвы по стволовой части.

В зависимости от размера сваи выбираются параметры шнека, которые должны иметь меньший показатель на 50-100 мм. Например, для установки сваи 300х300 мм используется буровой инструмент диаметром 200-250 мм.

Чтобы подготовленные скважины не «затаптывались», буровые работы чередуют с установкой свай. Погружение опорных элементов осуществляется ударным способом с помощью дизель молотов или вибрационным с применением вибропогружателей.

Преимущества и недостатки технологии

Установка свай с помощью подготовленных лидерных скважин имеет массу преимуществ. Такая технология даёт возможность устанавливать опоры практически в любой тип грунта. К тому же отпадают различные ограничения, касающиеся глубины погружения. Предварительное бурение ствола обеспечивает ровную установку свайной конструкции, чего трудно достичь при ударном воздействии на железобетонный столб без выемки грунта или рыхления отверстия. Основным достоинством метода считается отсутствие воздействия на соседние постройки вследствие сильной вибрации. Фундамент и стены расположенных в непосредственной близости зданиях останутся целыми и невредимыми. Стоит отметить, что предварительная подготовка отверстий упрощает и ускоряет рабочий процесс.

Недостатков сама технология не имеет. Но расчёты сметы увеличатся, что обусловлено привлечением специальной техники (буровой установки) для бурения скважин.

Стоимость

Бурение лидерных скважин экономит время на погружение опорных конструкций в грунт. Но это потянет дополнительные расходы. Компаний на рынке, оказывающих подобный вид услуг, достаточно много, что способствует формированию привлекательной стоимости. Базовая цена состоит из расценков за один метр погонный и перебазировку техники. Доставка буровой установки на место зависит от отдалённости строительного участка от центральной части города или базы предприятия-подрядчика. В среднем на эту статью расходов приходится выкладывать примерно 15-20 тысяч рублей. Стоимость бурения скважины за 1 м. п. составляет 250-350 рублей.

Из многочисленных фирм отдавать предпочтение стоит тем, кто на рынке уже завоевал доверие потребителей. Опыт и профессионализм работников в данном деле играет решающую роль.

Этапы процесса

Чтобы пробурить отверстие своими руками или с помощью специалистов на нужную глубину, требуется строго соблюдать технологию.

Типичный алгоритм работ таков:

монтаж бурового оборудования и его фиксация;
проходка на проектную глубину и диаметр;
консервационная работа с использованием раствора глины либо введения обсадной трубы;
насыщение образовавшейся полости раствором бетона.

Специалисты обращают особое внимание, что как подготовленный шурф, так и вливаемый в него бетон имеют короткий срок годности. По общепринятому стандарту, от поднятия бура до вливания последней капли бетона должно пройти максимум 8 часов. Свои требования предъявляются и к подготовительным работам, которые выглядят следующим образом:

Свои требования предъявляются и к подготовительным работам, которые выглядят следующим образом:

Убирается плодородная почва (до 150 мм по всей площади).
Планируется свайное поле на избранной отметке.
Монтируется ограждение от посторонних.
Форматируется площадка, и затем еще раз проверяется ровность поверхности.

Подушки для самих работ и проезда машин засыпаются.
Готовятся маршрутные линии для буровых систем с использованием железобетонных плит.
Организуются дренажные каналы.
Подсоединяются осветительные приборы (только если требуется бурить круглосуточно или при сокращенном световом дне).
Осуществляется расстановка буровых систем и требующихся материалов и изделий.

Согласно СП 50-102-2003:

Согласно п.7.2.2 при выполнении расчетов несущей способности висячих забивных, вдавливаемые всех видов и свай-оболочек, погружаемые без выемки грунта , необходимо учитывать коэффициенты условий работы по таблица 7.3.

Способы погружения забивных и вдавливаемых свай и свай-оболочек, погружаемых без выемки грунта, и виды грунтов

Коэффициенты условий работы грунта при расчете несущей способности свай

на боковой поверхности

2 Погружение забивкой и вдавливанием в предварительно пробуренные лидерные скважины с заглублением концов свай не менее 1 м ниже забоя скважины при ее диаметре:

а) равном стороне квадратной сваи

б) на 0,05 м менее стороны квадратной сваи

в) на 0,15 м менее стороны квадратной или диаметра сваи круглого сечения (для опор линий электропередачи)

п.9.4. В случае если по результатам инженерных изысканий установлено, что погружение забивных свай в просадочные грунты затруднено, в проекте должно быть предусмотрено устройство лидерных скважин, диаметр которых в грунтовых условиях I типа следует назначать менее диаметра сечения сваи (до 50 мм), а в грунтовых условиях II типа — равным ему или менее (до 50 мм). В последнем случае глубина лидерных скважин не должна превышать толщину просадочного от замачивания слоя грунта.

13.8. Для свай, воспринимающих выдергивающие нагрузки, допускается предусматривать погружение их в лидерные скважины, при этом разница между поперечным размером сваи и диаметром лидерной скважины должна быть не менее 0,15 м.

п. 15.2.11 При необходимости пробивки в процессе погружения свай слоев или прослоек плотных грунтов в целях сокращения продолжительности забивки свай, обеспечения их сохранности и погружения до заданных отметок применяют лидерные скважины. В этих случаях лидерные скважины устраивают обычно на 5 см меньше диагонали поперечного сечения погружаемой сваи на глубину до подошвы плотной прослойки.

15.2.12 Лидерные скважины рекомендуется применять также при забивке свай в водонасыщенные глинистые грунты, которые не успевают уплотняться в процессе забивки свай, что может привести к вертикальным деформациям грунтов и вызвать выпор погруженных ранее свай, разрушение стыков составных свай, разрушение фундаментных конструкций близрасположенных зданий и сооружений.

15.2.13 Глубину лидерных скважин назначают опытным путем, но не более 0,9 длины свай, а для лидерных скважин, указанных в 15.2.12, независимо от их диаметра глубина может быть определена из условия устойчивости их стенок по формуле:

где Z_сч— предельная глубина устойчивой скважины, м;

с_u— недренированное сопротивление глинистого грунта сдвигу, кПа;

γ_I — расчетное значение удельного веса грунта, кН/м .

п.15.2.26 При соответствующем обосновании расчетом и согласовании с проектной организацией допускается изменение расположения винтовых и бурозавинчиваемых свай с глухим наконечником в процессе производства работ (извлечение свай при встрече с местными скоплениями галечника, крупными валунами и т.п. и повторное погружение свай).

В подобных случаях (наличие включений) допускается применение лидерных скважин диаметром, не менее чем на 0,1d меньшим диаметра ствола сваи d , и расположением их забоя не менее чем на 1 м выше отметки расположения нижних концов свай.

п.15.2.27 При устройстве бурозавинчиваемых свай с глухим наконечником в неустойчивых грунтах вместо устройства лидерных скважин следует выполнять рыхление грунтов шнековым буром (без подъема его при бурении) в пределах грунтового массива (цилиндра), диаметр которого не менее чем на 0,1d меньше диаметра ствола сваи d и отметка низа массива не менее чем на 0,5 м выше проектной отметки расположения нижних концов свай.

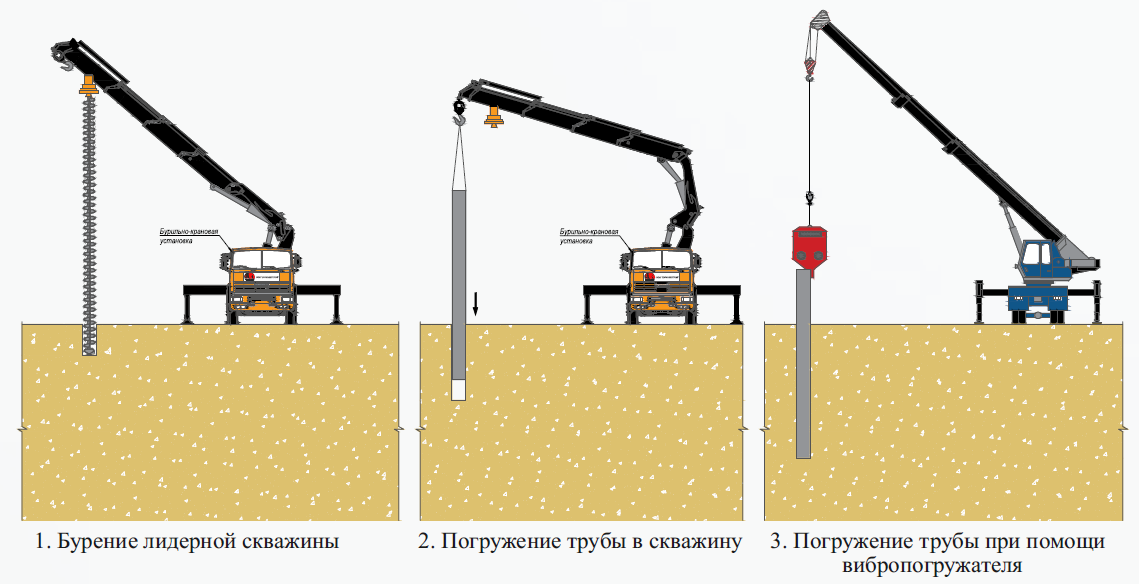

2 Какой принцип работы лидерного бурения?

Погружение свай в случае, когда необходимо применять лидерное бурение, происходит с применением либо вибромолота, либо дизельного молота, либо другой машины для погружения свай в земную породу (грунт).

Таким образом, лидерное бурение производят до осуществления вибропогружения или же вдавливания сваи. Иногда в таких случаях применяют альтернативный вариант в виде забивки железобетонных свай, которая осуществляется с применением виброударных устройств и вибровдаливающих машин.

Непосредственно сам процесс погружения свай после лидерного бурения поэтапно выглядит следующим образом:

Устанавливается строительное оборудование на ось в так называемом проектом положении;
Производят ;
Происходит погружение свай до проектной отметки.

Примечательно, что весь процесс проведения работ производится по нормативам акта «СНиП», и любые попытки импровизации или отхождения от нормативов могут привести к аварийной ситуации и судебным разбирательствам согласно законодательству страны, в которой происходят строительные работы на скважине.

Следует отметить, что лидерный вариант бурения повсеместно используется и для создания шпунтовых ограждений котлованов, а также в прокладке трубопровода без применения траншей.

Наиболее часто при проведении такого типа строительных работ применяют установку «СО-2». Изначально эта установка применялась для создания буронабивных свай, но теперь в подавляющем большинстве случаев применяется для сваебойной организации. Второй по популярности установкой для лидерного бурения является «ПБУ-2-317» на КАМАЗ-шасси.

В последнее время предпринимаются попытки оснащения КМУ «FASSI» на КАМАЗ-шасси гидровращателем, что позволит проводить такой же вид бурения на небольшие глубины (с диаметром от 100 и до 1000 мм).

2.1
Плюсы и минусы

Преимуществами данного вида проведения обустройства скважины является то, что есть возможность обеспечения вертикальности направления загрузки свай, а это весьма актуально в зимнее время, когда земные породы мерзлые и, соответственно, доставляют проблемы при проведении строительных работ. Вертикальность сваи достаточно просто достигается еще в момент ее забивки.

Благодаря предварительному проведению бурения скважины возможность произвести проходку плотных песков, глинистых земных пород твердой и более мягкой консистенции. При этом лидерная скважина, что производится с целью снижения сопротивления грунта для погружения свай, в то же время является направляющей для них.

Важно помнить то, что благодаря этому методу можно создать условия, при которых сваи сохранятся в наилучшем виде. А это, в свою очередь, позволит обеспечить их последующее погружение до проектных ориентиров с более высокой точностью, что положительно скажется на общих временных затратах и уменьшит воздействие на стоящие рядом здания и сооружения

При проведении строительных работ такого типа в условиях городской застройки с высокой плотностью этот метод является наиболее приемлемым и щадящим.

Минусом данного метода можно назвать лишь то, что он требует серьезной бюрократической подготовки, весомых денежных затрат, в том числе на привлечение специалистов, и применения различных высокотехнологичных машин и устройств.

2.2
Как работает лидерное бурение по забивки свай? (видео)

Лидерное бурение — одно из ключевых направлений деятельности строительной компании «Установка Свай «. Мы работаем в этой сфере уже более 10-ти лет, на протяжении которых специалисты компании накопили широкий опыт как в теоретической части, так и по практическим аспектам реализации данной технологии.

Мы расскажем, что собой представляет метод лидерного бурения. В каких случаях он используется и какая техника применяется для его реализации. Также будет детально рассмотрена последовательность лидерного бурения под установку железобетонных свай .

Наши установки бурят на глубину до 15 метров непрерывным шнеком
. Наша компания выполнит бурение под сваи для физических и юридических лиц:

Лидерных скважин под забивку свай заводского изготовления, SOB-колонн и свайных шпунтов для устройства свайных фундаментов
Бурение для погружения столбов и шпунтов для укрепления фундаментов и котлованов;
Работы по бурению шурфов под буронабивные сваи
Установим винтовые сваи
Кроме этого наша компания предоставляет услуги аренды бурильного оборудования.

Наличие у нас в числе оборудования непрерывного бурового шнека дает возможность бурить однозаходно шурфы глубиной до 15 метров

Расценки на бурение скважин в смете

Основным сборником в сметно-нормативной базе ФЕР, в котором можно найти расценки для сметы на бурение скважин, является сборник ФЕР04. Он носит название «Скважины» и содержит в своем составе большинство норм на работы, которые должны производиться в процессе устройства выработок данного вида.

Пример сметы на бурение скважины на воду может включать в себя несколько норм из сборника ФЕР04. Нормы на бурение находятся в первом разделе ФЕР04, который в свою очередь имеет внутреннее деление на подразделы.

В пример сметы на скважину на воду нормы из указанного раздела включаются на основании различных факторов. Прежде всего, важную роль в данном вопросе играет метод производства работ. Именно на основании этого признака нормы в разделе 1 рассортированы по подразделам.

Подраздел 1.1 содержит в своем составе расценки в смете на бурение скважин роторным методом. При этом в подразделе представлено множество норм, которые отличаются не только применением разного оборудования в процессе производства работ, но и группой грунтов на объекте.

Составление сметы на скважину при помощи норм из подраздела 1.2 означает, что в состав расчета включены работы по ударно-канатному бурению. Нормы на колонковое бурение находятся в подразделе 1.3. При этом следует заметить, что помимо различий по группам грунта нормы в указанных подразделах учитывают глубину скважины.

Смета на бурение скважины на воду или для других целей будет включать в себя нормы из подраздела 1.4, если производятся работы шнековым методом. Ударно-вращательное бурение учтено нормами подраздела 1.5 раздела 1 сборника ФЕР04. Глубина скважин и группа грунта являются важным фактором при выборе норм для смет и в указанных подразделах.

Подраздел 1.6 содержит расценки в смете на бурение скважин перфораторного типа. Однако в строительстве существуют и прочие виды бурения, помимо перечисленных выше. В связи с этим в состав сборника ФЕР04 включен подраздел 1.7, в котором можно обнаружить нормы на монтаж и демонтаж машин горизонтального бурения, устройство пилотной скважины и т.д.

Таким образом, как можно заметить, пример сметы на бурение скважины на воду и других типов выработок может содержать разнообразные нормы в зависимости от исходных данных, указанный в проекте производства работ или других документах подобного рода. Однако в сборнике ФЕР04 существует множество других норм, необходимых при устройстве скважин разного типа.

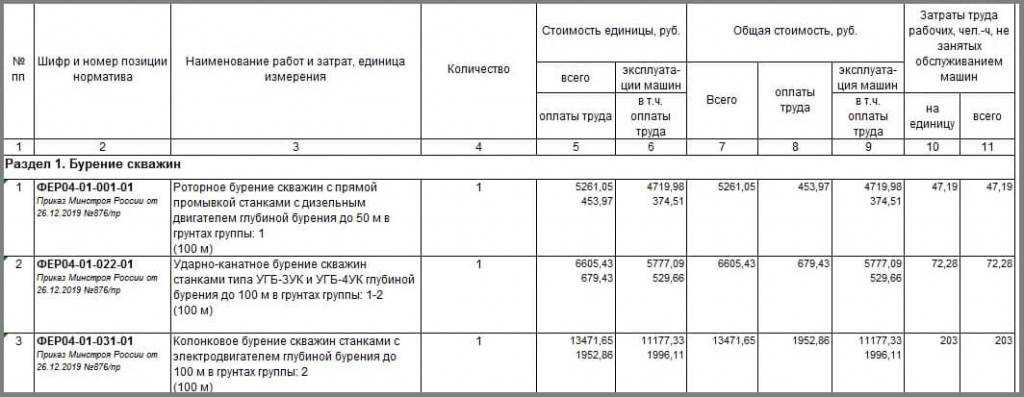

Рисунок 1. Расценки на бурение скважин в смете

Что такое смета на строительные работы

Это документ, в который вносятся показатели затрат и расходов на сооружение объекта, где также указывается основная прибыль производителя работ. Именно на основе данного документа решаются вопросы финансирования, размер капитальных вложений в объект, формируются цены на приобретаемые стройматериалы. Если строительная организация арендует необходимую технику или оборудование, то это также отражается в сметах. То есть, в ней отражаются общие затраты подрядчика, куда входят: заработанная плата персонала, стоимость приобретаемых материалов, эксплуатационные расходы по технике, хоз. расходы, налоги, потребление энергоносителей и прочее.

Существует четыре метода расчета смет.

Положительные и отрицательные стороны лидерного бурения

Данный способ устройства свайных оснований применяется не только для свай заводского изготовления. Его успешно используют для создания литых столбов. Только для этого бурение ствола выполняется на полную глубину заложения и проектный диаметр. Работать можно с применением обсадной трубы или без нее.

Кроме того, лидерные скважины позволяют при забивке свай создать полноценную опору, которая способна воспринимать нагрузки по возможному максимуму. К достоинствам метода можно отнести наибольшую точность погружения столба.

Данный способ позволяет обустраивать не только фундаменты, но также делать прочные ограждения вокруг строительной площадки. Помимо этого, лидерное бурение в условиях плотной застройки не создает больших проблем жителям и не наносит вред существующим строениям.

Основными минусами данного метода являются:

необходимость получения множества разрешений и согласований для проведения работ;
привлечение дорогостоящей техники, что оказывает значительное влияние на увеличение сметных расходов;
такие работы могут выполнить только специалисты.

Однако эти недостатки с лихвой перекрываются положительными моментами. А практически полное отсутствие земляных работ и возможность выполнять строительство на ограниченной территории, делают лидерное бурение еще более привлекательным.

Лидерное бурение под сваи

Лидерное бурение под сваи – это разновидность способа установки свай на объекте, при котором предварительно делают специальную лидерную скважину. Она делается для последующего погружения забивной сваи. Скважина служит направляющей в грунте при закладке основной сваи.

Применение подобной технологии в современном строительстве постоянно растет. Она позволяет существенно уменьшить сопротивление грунта при работе и осуществлять погружение на большую глубину. Также, при работе, снижается вибрационное воздействие и шум, что является преимуществом при такой работе.

Стандартно, на стадии проектирования определяется способ закладки фундамента и устанавливаются требования к исполнителям и применяемой технологии.

Лидерные скважины при забивке свай определяются на основе размеров погружаемой сваи. Глубина скважины должна составлять не более 90% от длины опоры. Диаметр должен быть на 3-5 см меньше диаметра железобетонной конструкции.

Каким способом сооружаются сваи буронабивные – специфика технологии

Бурение скважин для свай осуществляется различными методами:

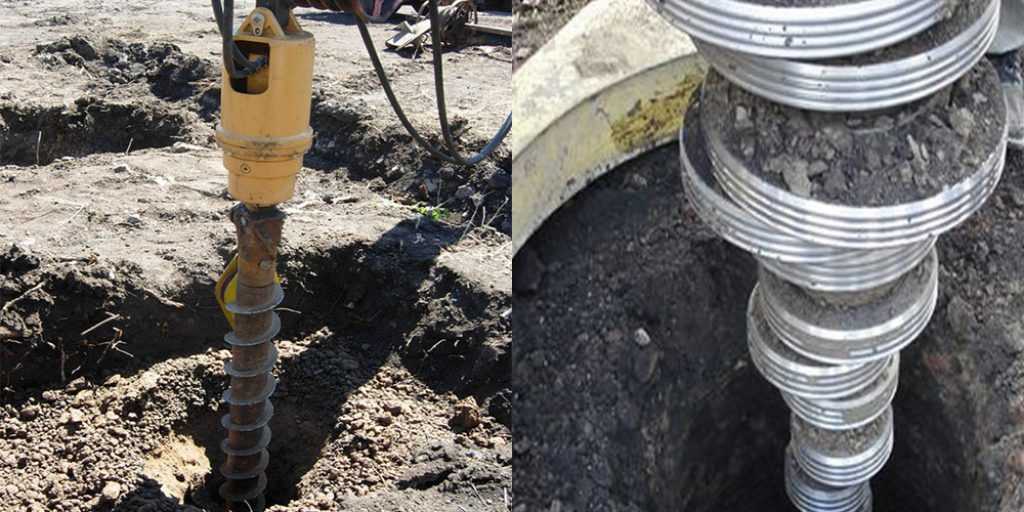

с помощью стандартного лопастного шнека, оснащенного усиленным наконечником;
с использованием наращиваемой инвентарной трубы, состоящей из отдельных секций;
комбинированным способом, предусматривающим шнековое бурение с последующей подачей бетона в полость.

Каждый способ формирования скважин имеет свои особенности. Рассмотрим их более детально.

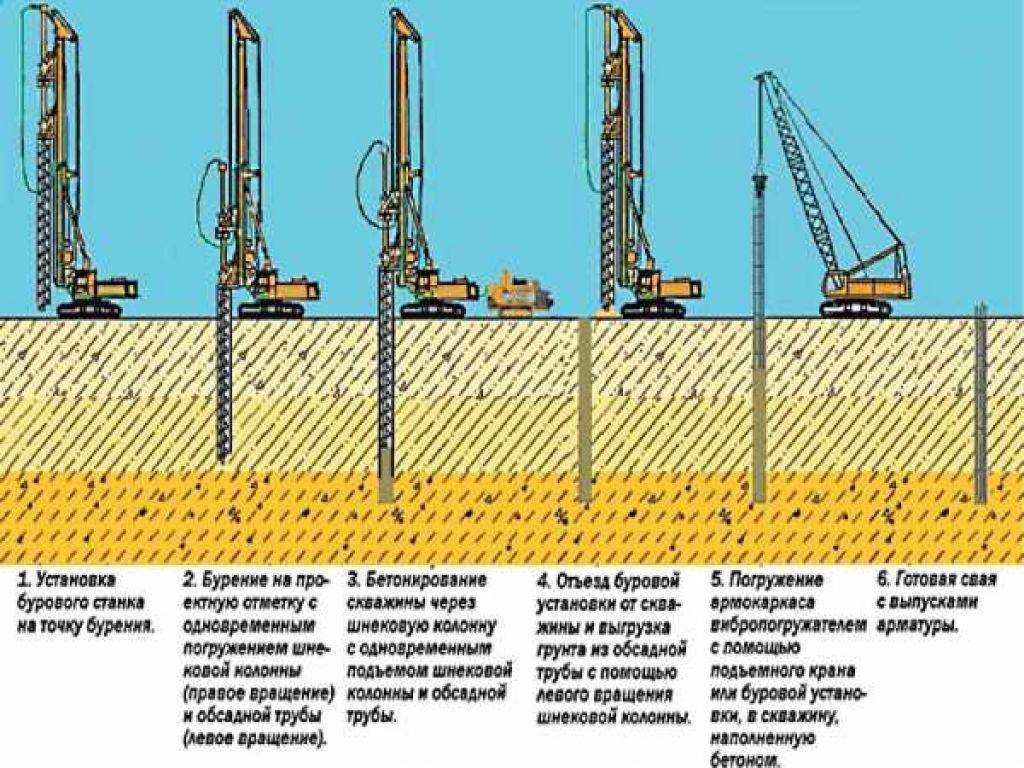

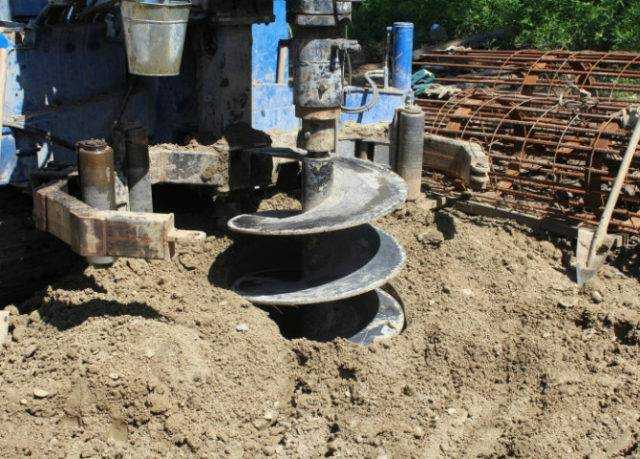

Бурение свай с помощью технологического оборудования шнекового типа

Приведенный метод выполнения бурильных работ предусматривает применение специальной бурильной техники, оснащенной стандартным шнеком. Рабочий орган представляет собой продольный стержень с расположенными по винтовой линии лопастями и хвостовиком с усиленным наконечником.

Главные особенности функционирования оборудования, оснащенного стандартным лопастным шнеком:

увеличенная до 120 см/мин скорость проходки скважины рабочим органом;
циклическое погружение и подъем шнекового устройства с извлечением осевшей почвы;
возможность прохода за один прием без подъема лопастного шнека скважины глубиной 8-10 м.

Конструктивные особенности рабочего органа и функциональные возможности оборудования позволяют с помощью шнекового бура сформировать полость в нижней части канала. Увеличенная площадь опорной площадки и конусообразная форма полости обеспечиваются с помощью расширительного устройства, погружаемого одновременно со шнеком. На заданной глубине шарнирный механизм изменяет угловое положение насадки, которая формирует в нижней части шурфа расширение заданной формы и размера. Это позволяет увеличить нагрузочную способность буронабивной сваи.

Определенный тип свай и технологию их погружения выбирают в зависимости от данных инженерно-геодезических и геологических изысканий

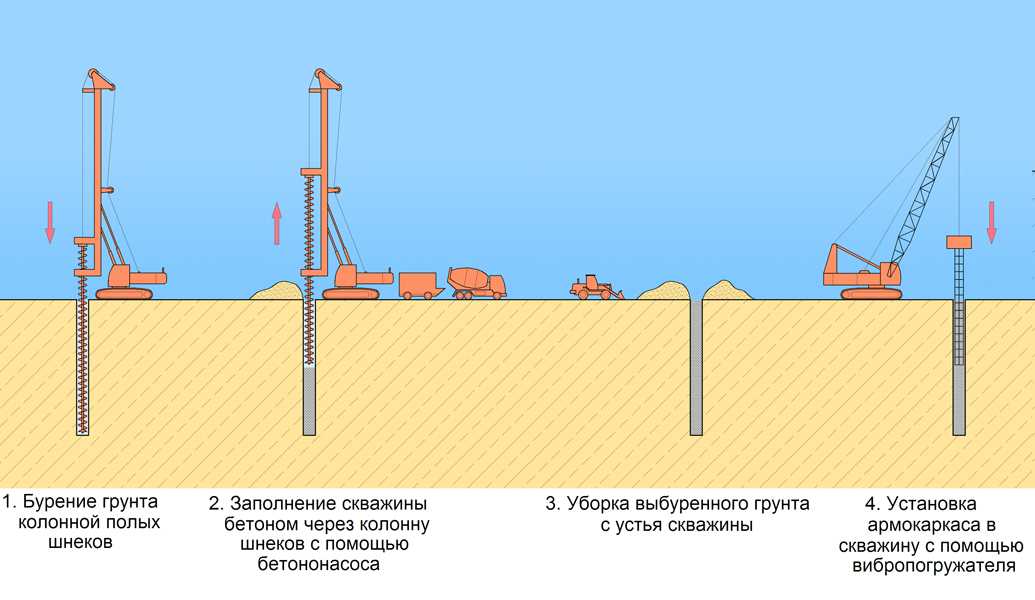

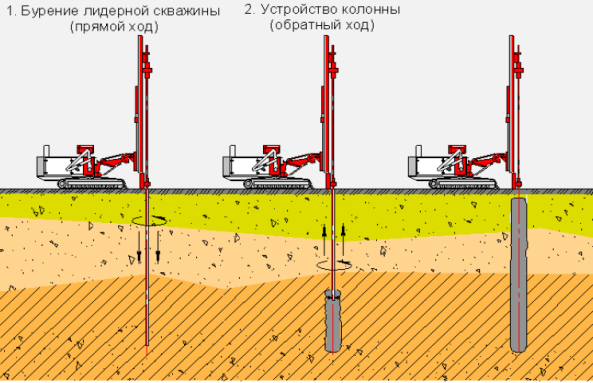

Бурение скважин для свай по стержневой технологии с бетонированием

Применяемое технологическое оборудование и рабочий инструмент позволяют:

формировать за смену множество скважин, суммарная длина которых достигает 350-400 м;
погружать рабочий орган в почву при выполнении бурильных операций на глубину 30-40 м;
обеспечить диаметр канала, сформированного при погружении стержневого инструмента, в диапазоне 50-100 см и выше;
постепенно наращивать длину секций лопастного шнека до достижения заданной глубины шурфа;
нагнетать в скважину с помощью специальной насосной установки подготовленную бетонную смесь;
поднимать рабочую мачту одновременно с подачей бетонной смеси в пробуренную полость.

В процессе нагнетания бетонного раствора уплотняются стенки скважины, что положительно влияет на прочностные характеристики канала. Арматурный каркас погружается в скважину методом вдавливания или с помощью вибропогружателя. Указанный метод бурения позволяет значительно сократить строительный цикл по сооружению свайного фундамента за счет совмещение операций по бурению и бетонированию.

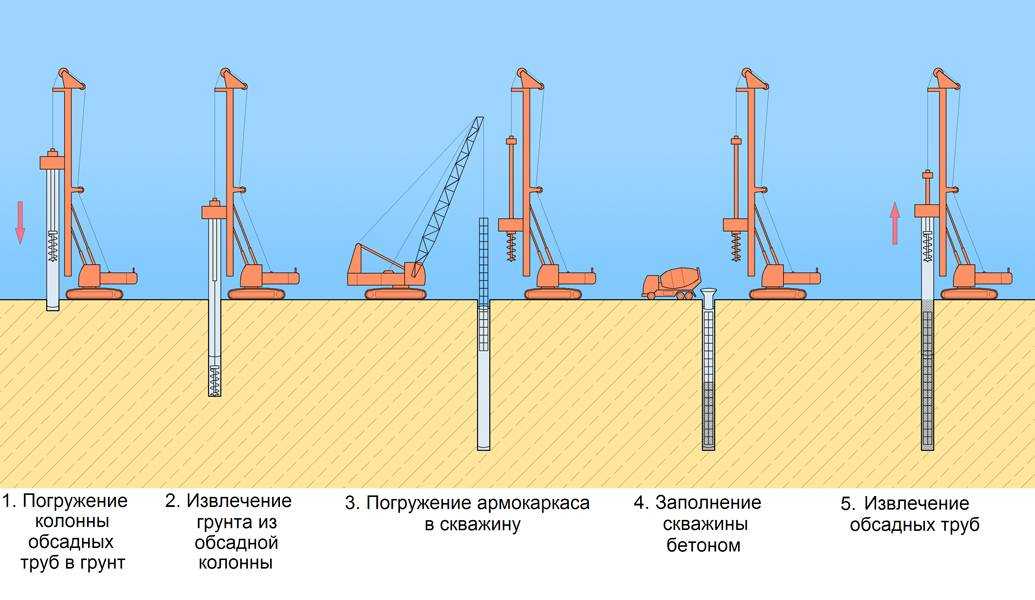

Бурение под сваи буронабивные с защитой части скважины с помощью труб

Технология выполнения бурильных мероприятий предусматривает возможность использования инвентарных труб для защиты поверхности канала, сформированного в грунте.

Инвентарная труба – это специальная бурильная оснастка, которая состоит из следующих составляющих:

отдельных трубчатых секций, которые легко соединяются с помощью замков. Длина каждого элемента не превышает 6 м;
режущей головки с зубчатой поверхностью. Насадка изготовлена из твердосплавного материала и крепится в нижней части трубы.

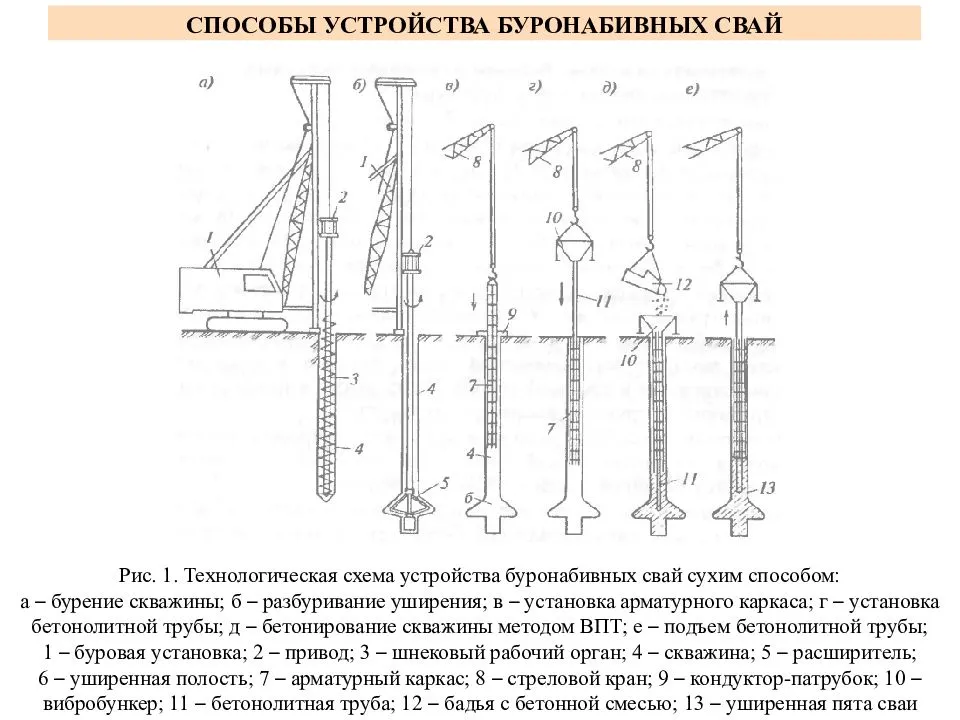

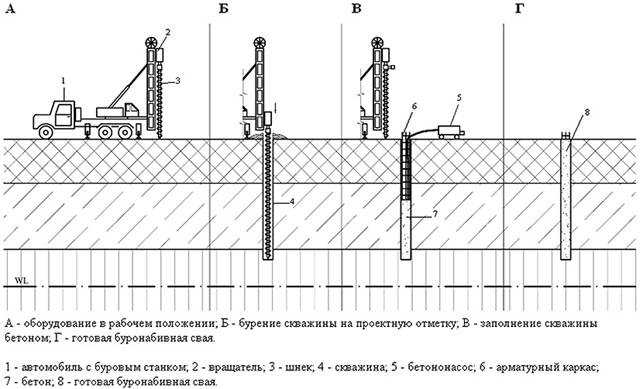

Процесс бурения осуществляется по следующему алгоритму:

Выполняется скоростная проходка грунтового массива буром. При вращении и погружении в скважину рабочего органа грунт постепенно извлекается из сформированного канала.
Одновременно с бурением в почву вдавливается инвентарная труба. Металлическая оболочка защитной трубы затрудняет проникновение в скважину подземных вод и не допускает обрушения стенок шурфа.

После завершения операций по формированию углубления выполняются следующие операции:

Осуществляется извлечение на нулевую отметку шнекового бура.
Производится откачка воды, проникшей через грунт в шурф.
Постепенно опускается в скважину арматурная решетка.

Завершается процесс формирования буронабивной сваи закачкой предварительно подготовленной бетонной смеси в сформированную в земле полость. Для непрерывной подачи бетонного раствора используется специальное оборудование.
