Устройство перекрытия по деревянным балкам
Установка деревянных балок перекрытия позволяет решить такие задачи:
- достичь необходимых показателей прочности и жесткости перекрытия;
- обеспечить соответствие звукоизоляции и сопротивления теплопередаче уровню необходимому для энергосбережения;
- выдержать соответствие установленным нормативам показателей паро- и воздухопроницания.
Выбор балки для межэтажных перекрытий:
По виду и типу:
Балки перекрытия из бруса. Чаще всего для изготовления балок
выбирают брус прямоугольного сечения. Высота бруса должна находится в пределах
140-240 мм, а толщина 50-160 мм. При этом выдерживается правило: толщина балки
составляет не менее 1/24 от ее длины. Профессионалы отмечают, что большая
прочность присуща деревянной балке с соотношением сторон 7:5.
Балки перекрытия из бревна. Экономически более выгодное
решение. Бревно обладает большой стойкостью к нагрузкам, но и низкой стойкостью
к изгибу. Бревно пригодно для использования только если выдержано в сухих
условиях не менее одного года.
Балки перекрытия из досок. Использование доски приводит к
уменьшению потребляемого для устройства перекрытия количества пиломатериалов.
Но, стоит отметить, что в данном случае понижается устойчивость перекрытия к
огню, долговечность и звукоизоляция. Обычно доска используется при
строительстве чердачного перекрытия. Чтобы усилить доски можно воспользоваться
приемом — срастить вместе две доски по длине. Тогда суммарное сечение будет
соответствовать уровню нагрузки. Такая конструкция может выдерживать нагрузку в
2 раза большую, нежели бруса или две доски, уложенные вплотную друг к другу. В
данном случае крепление осуществляется саморезами или гвоздями,
зафиксированными в шахматном порядке с шагом 20 см.
Рекомендуем! Подробное описание деревянных балок перекрытия — типы, виды, расчет балки на изгиб, прочность и нагрузку.
Сечение балок деревянного перекрытия
Напрямую зависит от величины предполагаемой нагрузки на балки. Нагрузку делят на постоянную, создаваемую полом, мебелью, и переменную, зависит от количества одновременно находящихся на перекрытии людей и предметов.
Способ монтажа деревянных балок перекрытия
Монтаж цельных деревянных балокУкладка цельных деревянных балок.
В данном случае балки укладываются без сращивания. Чтобы минимизировать прогиб, нужно укладывать их вдоль более короткой стены. Таким образом, количество балок увеличится, но длина каждой отдельной балки уменьшится.
Монтаж усиленных (срощенных) балокУкладка усиленными (срощенными) балками.
Этот способ монтажа предполагает монтаж стыка на внутренней стене постройки.
Укладка балок короткими прогонамиУкладка короткими прогонами.
На жаргоне строителей их называют разменниками. По сути, это балки, уложенные перпендикулярно к продольным балкам. Служат для усиления перекрытия.
Схема укладки балок короткими прогонами
Материал подготовлен для сайта www.moydomik.net
Следует учесть, что устройство перекрытия по деревянным
балкам будет надежным при условии правильного выбора породы дерева. Так, не
подходят для этого вида работ лиственные породы. Причиной этому является плохая
устойчивость на изгиб, а вот древесина хвойных пород подходит идеально.
Главное, чтобы она была очищена от коры и обработана антисептическим раствором.
Плюсы деревянных балок перекрытия:
- малый вес. Это позволяет уменьшить нагрузку на стены и фундамент
дома, упростить транспортировку и облегчить процесс монтажа; - возможность выполнять работу вдвоем, своими руками, без
привлечения специальной техники; - доступность и сравнительно низкая стоимость;
- возможность уложить изоляцию;
- высокая скорость проведения работ.
Минусы деревянных балок перекрытия:
ограничения по длине закрываемого пролета. Длина деревянных
балок не превышает 6 000 мм, а закрывать они могут максимум 4 500 мм. безустановки дополнительной вертикальной опоры;
потребность в дополнительной защите древесины от гниения,
биологического разрушения и расколов;
зыбкость. Деревянная балка может «играть» при перемещении по
ней людей и создавать дополнительный шум. Требуется устройство дополнительной
звукоизоляции.
Технические требования
Перекрытия в доме представляют собой оригинальные конструкции, которые делят смежные помещения по высоте, образуя этажи, отделяя их от чердака и подвала. Устройство перекрытий в деревянном частном доме должно соответствовать следующим требованиям:
Они должны быть прочными, чтобы справляться не только со своим весом, но и полезными нагрузками (мебель, приборы). Параметры обозначаются, учитывая назначение комнаты. Конструкции для чердака должны удерживать вес не больше 105 кг/кв. м, межэтажные и цокольные – от 210 кг/кв. м;
При монтаже следует обеспечить хорошую изоляцию
Важно заделать каждую щель конструкции. Это обеспечит невозможность проникновения тепла и звука в комнаты, смежные по высоте;
Важно, чтобы конструкция была жесткой
Прогибаться из-за временных или регулярных нагрузок она не должна;
Противопожарную безопасность тоже следует учитывать. Для этого на потолок в деревянном доме наносятся пропитки, штукатурка.
Требования к конструкции перекрытия
Межэтажное перекрытие в каркасном доме должно соответствовать многим критериям, но основные требования такие:
Жесткая и прочная конструкция, которая выдержит серьезную нагрузку. Никакая балка не должна прогибаться под воздействием тяжести. Деревянные перекрытия каркасного дома должны иметь хорошую звукоизоляцию, чтобы шум и посторонние звуки с одного этажа не проникали на другой
Важно сделать качественное утепление. Особенно хорошо должно быть утеплено мансардное и цокольное перекрытия
Все основные элементы перекрытия должны иметь хорошую огнестойкость, чтобы случайный пожар на одном этаже не перекинулся на все здание. Не стоит делать слишком массивные, дорогие и огромные конструкции – устройство перекрытия должно быть максимально простым и бюджетным.
Межэтажные разделяющие конструкции с железобетонными балками

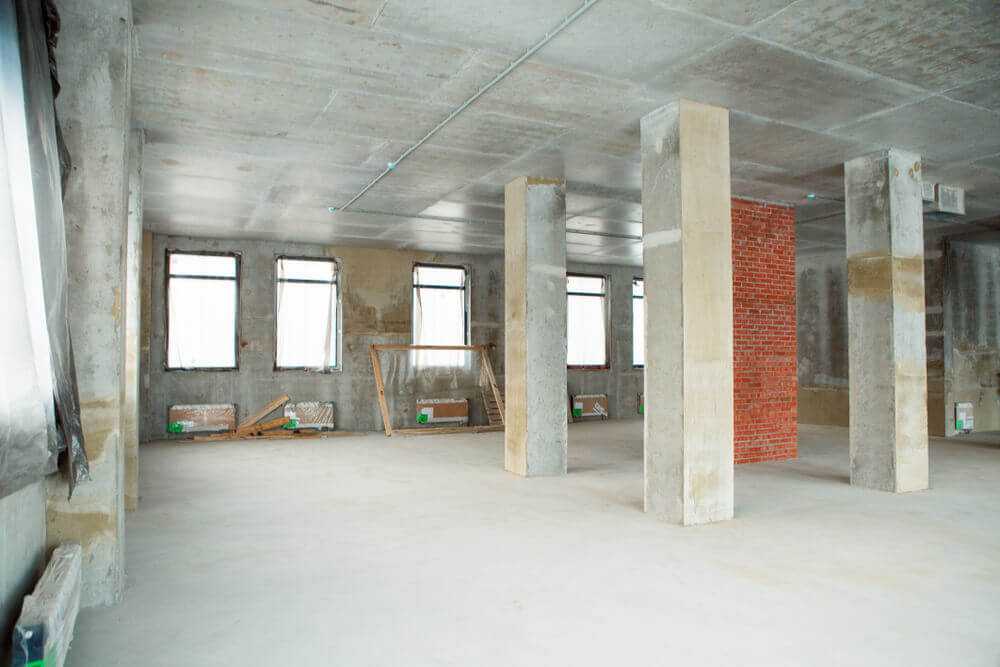

Установленные железобетонные балки в новострое
Они пользуются большой популярностью при перекрывании пролетов до 7,5 метров.
На заметку!Если хотите использовать железобетонные ригели для обустройства межэтажной перекрывающей системы, то рекомендуем ознакомиться со всеми их техническими параметрами.
Главное достоинство ригелей из армированного бетона – они позволяют делать межэтажные конструкции над достаточно широкими пролетами, что практически невозможно осуществить с балками из дерева и металла.
Их вес, как правило, больше 100 кг. Поэтому для монтажа ригелей желательно привлекать специальную подъемную технику, например, автокран (это их основной минус).
Особенности монтажа железобетонных ригелей
Они укладываются с шагом в 600-1000 мм. Межбалочное пространство заполняют легкобетонными плитами либо блоками. Все швы заделываются цементно-песчаным раствором. К тому же данная межэтажная конструкция в обязательном порядке требует укладывания изолирующей прокладки.
На заметку!Информация о теплоизоляционных плитах с керамзитовым наполнением позволит сделать грамотный выбор.
Расчет количества
Перед началом строительства важно провести расчет длины конструкций, их количество, сечение, шаг расположения. Это напрямую влияет на безопасность, выдерживаемую нагрузку
На длину влияет ширина пролета и метод их крепления. Если для этого применяются металлические опоры, длина будет одинакова с шириной пролета. При использовании пазов расчет длины происходит путем сложения величины пролета и глубины заведения концов балки в пазы.
Расстояние между осями от 0,6 до 1 м. Чтобы рассчитать их количество, нужно спланировать локализацию крайних балок на расстоянии от стен от 50 мм. Другие части кладут равномерно в пространство пролета с учетом выбранного шага. На сечение влияет нагрузка, ширина пролета по короткой стороне комнаты, интервал размещения элементов.
Чтобы не заниматься самостоятельными расчетами, можно применить готовые диаграммы и таблицы. В них зафиксированы зависимость размера в нагрузки и ширины пролета.
Какими бывают деревянные перекрытия
Балки перекрытия деревянные используются практически для всех уровней дома. Балочный каркас необходимо предусмотреть для следующих типов конструкции:
- подвальное или цокольное перекрытие (пол первого этажа);
- междуэтажное перекрытие;
- чердачное перекрытие.
Толщина несущего бруса для чердака составляет от 10 до 20 см
От типа зависит нормируемая полезная нагрузка, которая берется в расчет деревянных балок перекрытия. Также разница будет в толщине утеплителя и его необходимости.
Между балками над подвалом обычно укладывают от 5 до 15 см минеральной ваты, пенопласта или экструдированного пенополистирола. В междуэтажных конструкциях достаточно будет предусмотреть пару сантиметров для звукоизоляции. На холодном чердаке требуется больше всего материала. Здесь толщина может составлять от 10 до 20 см. Точные значения зависят от климатического района строительства.
Между балками подвального перекрытия укладывают минеральную вату
Иногда подвальное перекрытие предпочитают делать не из дерева, а из металла и железобетона. В этом случае в качестве несущих балок используют двутавр или швеллер, а бетон заливают в опалубку из профлиста. Такой вариант будет надежнее при вероятности подтопления. Также он будет лучше сопротивляться сырости из подвала.
Виды и классификация перекрытий
Перекрытие для первого этажа следует выполнить с гидроизоляцией
Перекрытие для первого этажа следует выполнить с гидроизоляцией. Установить его нужно, таким образом, чтоб оставалась прослойка для проветривания. Такой способ позволит сохранить целостность конструкции на долгий период. Для 2-го уровня выполнять дополнительное утепление не нужно – это даст возможность равномерно сохранять температуру внутри здания. В данной ситуации достаточно конструкцию изолировать от шумового воздействия. На сегодняшний день существует несколько видов перекрытия:
- Конструкции с металлическими балками или фермами из дерева;
- Использовать в качестве основного материал – древесину.
Первый тип использовали до 2-й половины 19 века. Стоит отметить, что применялись они только, если пролет был большого размера. Такой метод можно наблюдать в конструкциях старого типа построек, например, сталинок. 2-й же вид перекрытия используется в строительстве каменных и кирпичных строений. Следует отметить, что материал применяется еще при проведении капитального ремонта.
Какой брус использовать для перекрытия 6 метров. Какие балки на пролете 4 метра допускаются нормативами
Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам (после расчёта), если планируется перекрывать проём не более четырех метров.
Деревянная балка более 6 метров: тонкости
Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.
Как определяется длина деревянных балок перекрытия
Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.
На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.
Как определяется длина деревянных балок перекрытия
Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.
Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.
Также для упрощения задачи можно применить готовые таблицы.
Так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.
Так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.
Основные типы перекрытий
Основные виды перекрытий в частном доме:
-
Балочные – в качестве несущих элементов выступают балки, пространство между ними заполняется звуко- и теплоизоляционными материалами. Для устройства применяются деревянные, металлические, железобетонные и сборно-монолитные.
Рисунок 2. Виды балочных перекрытий
-
Безбалочные – сооружаются из однородных элементов. К этой категории относятся монолитные и сборные (из заводских плит) железобетонные перекрытия в доме.
Рисунок 3. Безбалочные конструкции
Также горизонтальные несущие конструкции бывают разных типов по расположению:
- подвальные;
- цокольные;
- межэтажные;
- чердачные.
Толщина перекрытия в частном доме рассчитывается исходя из предполагаемых эксплуатационных нагрузок. Так, минимальная нагрузка на чердачное перекрытие составляет до 105 кг/м2, на межэтажное и цокольное – до 210 кг/м2 (помимо веса самой плиты).
Сборные плиты перекрытия имеют стандартизированные размеры – для частных домов обычно применяются облегченные (ПНО, 3,1 и 1,6ПБ толщиной 160 мм) и стандартные (ПК и ПБ толщиной 220 мм) многопустотные изделия. ПБ производятся по современной технологии безопалубочного формования, а ПК и ПНО – в соответствии со старым опалубочным методом.
Рисунок 4. Применение пустотелых плит для перекрытия зданий
Расчёт бруса для балок
Если решили использовать деревянные перекрытия в строительстве частного дома, то нужно правильно продумать устройство и рассчитать физические параметры используемого бруса. При расчете должны быть учтены следующие данные:
Длина деревянных балок
Длина деревянных балок выбирается в зависимости от параметров пролета, который они должны перекрывать. Существуют нормативы по длине балок или досок. Если расстояние между опорными стенами до 6 м, то их можно укладывать без дополнительных опор. Если расстояние свыше 6 м, то даже при очень частой укладке такое перекрытие будет сильно прогибаться, что может быть опасно для проживания.
Под длинными досками, даже самыми прочными, должны устанавливаться дополнительные опоры
Определение нагрузки, действующей на перекрытие
На деревянные перекрытия дома действует комбинированная нагрузка, которая в зависимости от поры года и погоды меняется. Это особенно ощутимо в постройках с шиферной кровлей, потому что этот материал очень сильно впитывает в себя влагу и становится тяжелее почти в 2 раза. Учитывая особенности устройства кровли и второго этажа, нагрузка состоит из нескольких элементов:
-
собственно веса самих перекрытий, в которые входят балки, межбалочные заполнения;
-
вес отделки потолка, пола второго уровня, перегородок, кровли;
-
людей, мебели и техники.
Если нагрузка не будет изменяться, то есть на перекрытия будет давить постоянный собственный вес, утеплитель и отделка потолка первого этажа, то в среднем она составляет 50 кг/м², при этом нормативное значение для неэксплуатируемого чердака берется 70 кг/м². Эксплуатационная нагрузка тогда рассчитывается по формуле:
70*1,3=90 кг/².
Общая расчетная нагрузка определяется как сумма веса перекрытий и нормативной по СНиП, то есть:
50+90 = (с округлением в большую сторону) – 150 кг/м².
Для обеспечения надежности цифру стоит увеличить вдвое и исходить при выборе материала уже из нового значения.
При планировке строительства дома, нужно уже примерно представлять, что будет в доме, чтобы можно было рассчитать примерный вес нагрузки, и лучше брать по максимуму
Сечение и шаг балок перекрытия
Немаловажное значение при выборе материала для строительства дома с обустройством деревянных перекрытий имеет сечение и шаг укладки балок. Чем их больше, тем прочнее, но лишние тоже ни к чему, так как древесина очень недешевый материал
Количество балок рассчитывается исходя из общей расчетной нагрузки. В нашем случае она составляет 300 кг/м². Ширина балок обычно составляет от 40 до 200 мм, а высота от 100 до 300 мм. Допускается использование бревен с диаметром от 11 до 30 см. Оптимальное соотношение сторон должно быть 1,4:1.

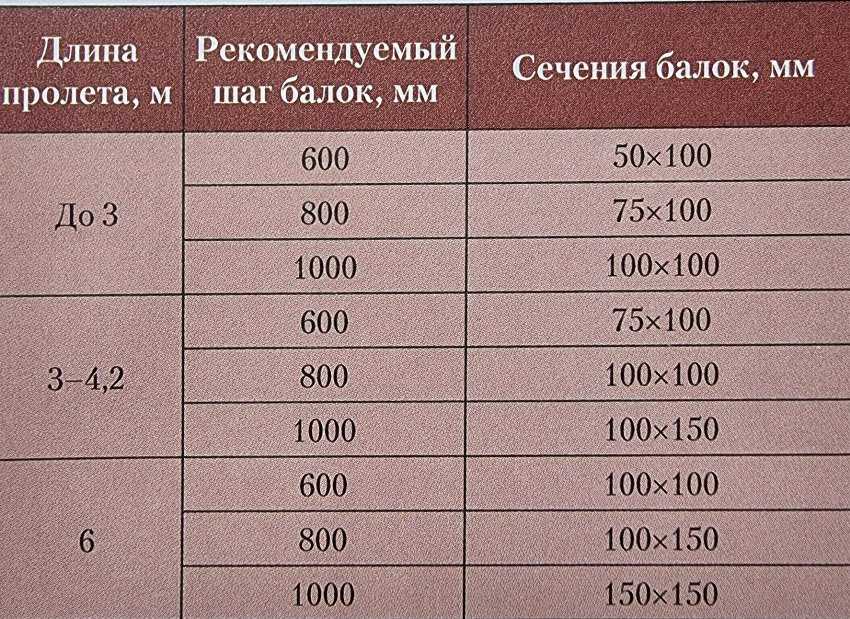

Еще о соотношении сечения и шага балок в таблице:
Количество материала
Количество балок перекрытия выбирается исходя из предварительных расчетов. Оптимальным шаг укладки составляет 60 см. Соответственно, на пролет 3 м потребуется не менее 7 балок или досок перекрытия.
Количество балок рассчитывается исходя из предполагаемой нагрузки и параметров самих балок
Требования к полам
Устройство деревянного пола с утеплением на бетонной плите перекрытия
Все полы должны соответствовать следующим требованиям ГОСТ:
- Технологические нормы требуют использования нескользких, гладких и безопасных напольных покрытий для удобства передвижения людей и транспорта.
- Общетехнические требования ГОСТ регламентируют прочность, износостойкость и долговечность полов.
- Санитарно-гигиенические нормы ГОСТ – все полы должны быть безвредны для человека и обеспечивать нормальные условия пребывания в помещении.
- Эксплуатационные нормы ГОСТ требуют, чтобы напольное покрытие легко мылось и поддавалось ремонту (см. видео).
Балочные перекрытия
Обычно несущими составляющими конструкциями выступают балочные межэтажные перекрытия, находящиеся на одном расстоянии друг от друга. Пространство между ними занимают заполнители.
Балки делаются из железобетона, дерева, фасованного металлопроката. Следует учесть, что они должны обладать прочностью, чтобы справится со всеми нагрузками. Стоимость работ по укладке деревянных конструкций довольно невысокая. В этом случае не понадобятся сложные грузоподъемные машины, что тоже позволит сэкономить.
Из деревянных балок
Обычно для каркасных или деревянных жилых домов с небольшим количеством этажей используются балочные деревянные конструкции. Их не следует ставить на пролетах, ширина которых больше 5 м.
На верхней части брусовой конструкции кладется настил, выступающий полом. Если под конструкцией располагается жилое помещение, снизу его подбивают досками, образуя потолок. Пустота заполняется звуко- и теплоизолирующим материалом.
Преимущества выбора деревянных перекрытий в доме:
- Монтаж проходит просто и быстро вне зависимости от конфигурации. Использовать специализированную технику для покрытия из дерева не требуется;
- Удается получить легкую и прочную конструкцию по достаточно низкой цене.
Главным недостатком дома с деревянными перекрытиями считается высокая огнеопасность.
Технология монтажа
Обычно монтаж перекрытий в доме, сделанном из бруса, происходит по следующим этапам:
-
Установка деревянных балок. Предварительно следует провести тщательную обработку антисептиками и солнцезащитными средствами. Если опорой будет кирпичная, бетонная стена, газобетон или пеноблок, то концы балки требуют обмотки рубероидом в два слоя. На концах балок делают запил торцевой части под углом 60 градусов. После установки в пространство следует залить утеплитель, например, монтажную пену. Укладывают деревянные балки параллельно друг к другу, расстояние между балками должно быть одинаковое;
Установка наката. Его создают из щитов, сделанных из досок. Накатные пластины крепятся к черепным брусьям с сечением 4х4 или 5х5 см. Предварительно их прибивают к боковым граням несущих балок. На накат закрепляется целый потолок;
- Укладка изолирующей прокладки. Чтобы звуко- и теплоизоляция были качественными при устройстве перекрытия в деревянном доме, потребуется заполнение утеплителем. Их может послужить стружка, минеральная вата, керамзит, солома, пенопласт. Лучше отдавать предпочтение «ватным» матам. Они весят меньше, чем керамзит, что снижает нагрузку. С помощью волокнистой структуры воздух между комнатами легче проникает. Этот утеплитель имеет высокие изолирующие свойства.
Перед устройством изолирующей прокладки важно расстелить между балками пароизоляционную пленку. Это может быть толь или пергамин
Важно, чтобы концы заходили на несущие элементы на высоту не меньше 5 см.
Металлические балки
Эти конструкции считаются более надежными, в сравнении с деревянными балками. Благодаря небольшим размерам сечения сохраняется полезное пространство. При этом их используют нечасто. Для наполнения применяют плиты или легкобетонные вставки, из-за чего масса конструкции сильно увеличивается.
Преимущества:
- С помощью металлических балок можно перекрыть широкие пролеты;
- Хорошая устойчивость к насекомым, загниванию и плесени.
Недостатки:
- Риск появления коррозии в областях высокой влажности;
- Невысокие тепловые и звуковые характеристики.
Металлические балки для потолочного перекрытия кладут в гнезда на стенах, подготовленные перед началом работ. Промежутки заполняются пустотелыми железобетонными плитами 90 мм толщиной. Затем обустраивается песчано-бетонная стяжка. Ее толщина не должна превышать 100 мм.
Из железобетонных балок
Они распространены для пролетов до 7,5 м. Основное достоинство – возможность создать конструкции с широкими пролетами, что сложно сделать с металлическими или деревянными аналогами.
Ригели кладутся с шагом в 600-1000 мм. В пространство устанавливаются блоки или легкобетонные плиты. Швы обрабатываются цементно-песчаным раствором. Для этого межэтажного перекрытия необходима изолирующая прокладка.
Устройство перекрытия
Сделать перекрытия между этажами деревянного здания можно самостоятельно и примерно за одни сутки
Как усилить деревянные балки перекрытия? Об этом мы и поговорим далее в нашей статье. Стоит отметить, что поверхность между уровнями здания обязательно необходимо укреплять. Для этого должно произойти обработка по повышению тепловой, звуковой и тепловой изоляции, а также обеспечить выполнения всех норм для оптимальной несущей способности элементов.
Сделать перекрытия между этажами деревянного здания можно самостоятельно и примерно за одни сутки. Плюс ко всему для таких построек нет необходимости укладывать мощное основание. Пролет может иметь длину 5 или 6 метров. Также не следует забывать о существенных недостатках, например таких как:
- Конструкция имеет высокий уровень риска возгорания;
- Материал может поддаваться гниению;
- Дополнительно устройство нужно усиливать, так как несущая способность элементов имеет плохое сцепление.
Требования к деревянному перекрытию
Деревянные балки перекрытия должны соответствовать следующим требованиям:
- соответствие размеров сечения нагрузке, пролету и шагу, для этого нужен расчет балок;
- хорошая прочность и жесткость;
- пожарная безопасность;
- отсутствие серьезных дефектов древесины и повреждений.

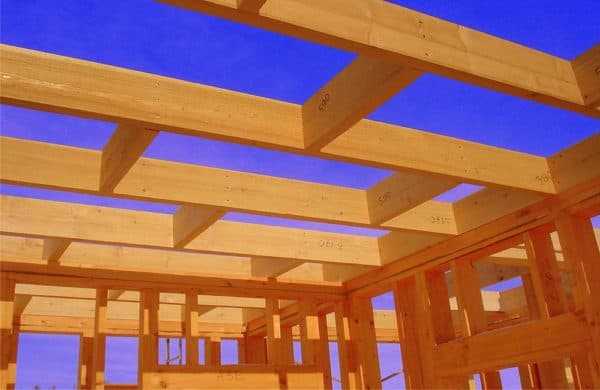

Для работы необходимо заготовить качественный материал
Также существуют определенные требования к материалу, из которого изготовлены балки. Рекомендуется выбирать древесину хвойных пород. Она содержит много смолы, поэтому лучше сопротивляется различным микроорганизмам. Лучшим материалом считаются те деревья, которые выросли в суровых условиях. Плотность ствола у них выше. По этой причине закупать стоит сосну или ель, которые выросли в северных регионах страны.
Также нужно обратить внимание на время заготовки. Лучшим считается период в конце зимы
В это время дерево находится в спящем состоянии, в нем меньше соков, поэтому и влажность материала будет меньше.

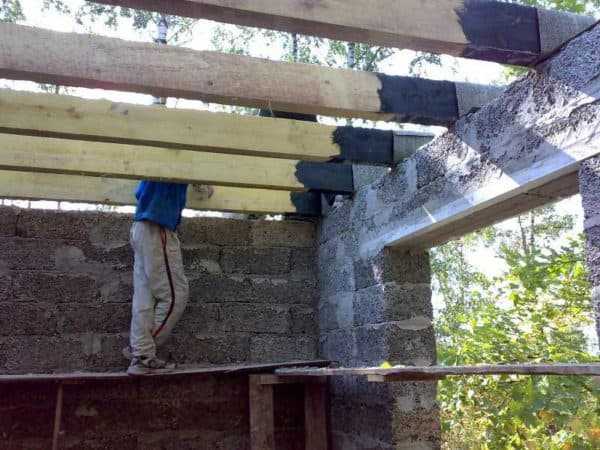

Перекрытия в доме из пеноблоков
Перекрытия в доме из пеноблоков
В последнее время довольно часто при строительстве малоэтажных архитектурных жилых строений отказываются от силикатного кирпича, а выбирают пеноблоки. Несмотря на то что данный материал способен обеспечить прекрасные тепловую изоляцию, он обладает относительной структурой.
Поэтому устанавливая в доме из пеноблоков панели перекрытия, желательно придерживаться определенных особенностей.
Межэтажная конструкция должна не только разделять смежные по высоте помещения, но и гарантированно выдерживать как собственный вес, так и полезные нагрузки от установленной в комнатах мебели, бытовых электроприборов, находящихся в них людей. Поэтому необходимо довольно серьезно подходить к выбору вида перекрытия.
Рассмотрим возможные варианты исполнения межэтажных конструкций.

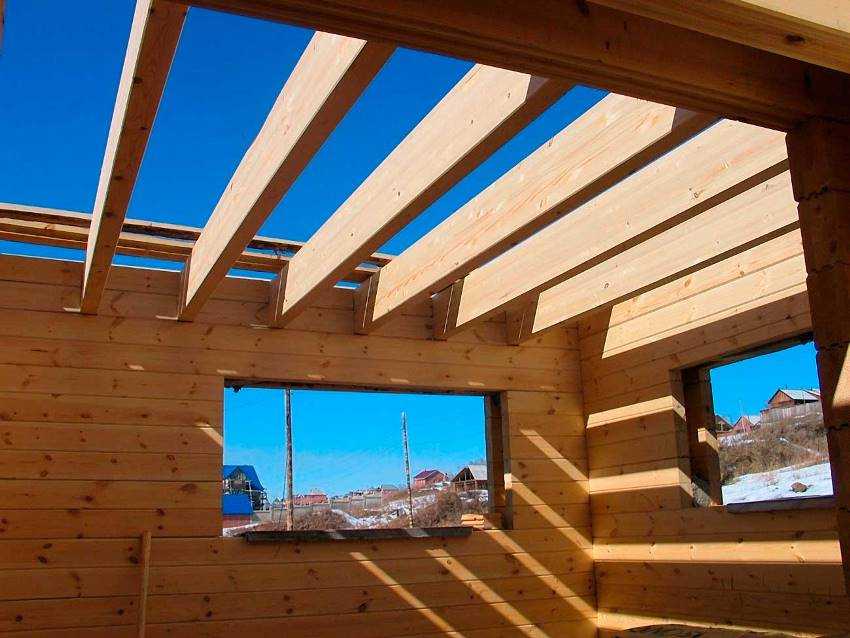

Система несущих балок
Это наиболее простой бюджетный вариант. Ограничивает его применения лишь длина брусьев. То есть использовать деревянные либо металлические балки целесообразно при ширине проемов не больше 4 метров. В противном случае для обеспечения достаточно высокой надежности межэтажных конструкций нужно применять брусья из дерева либо металла с большим поперечным сечением.
Однако это провоцирует обустройство перекрытия большей толщины, а как результат – увеличение его собственного веса. В итоге потребуется закладывать достаточно мощный армирующий пояс.

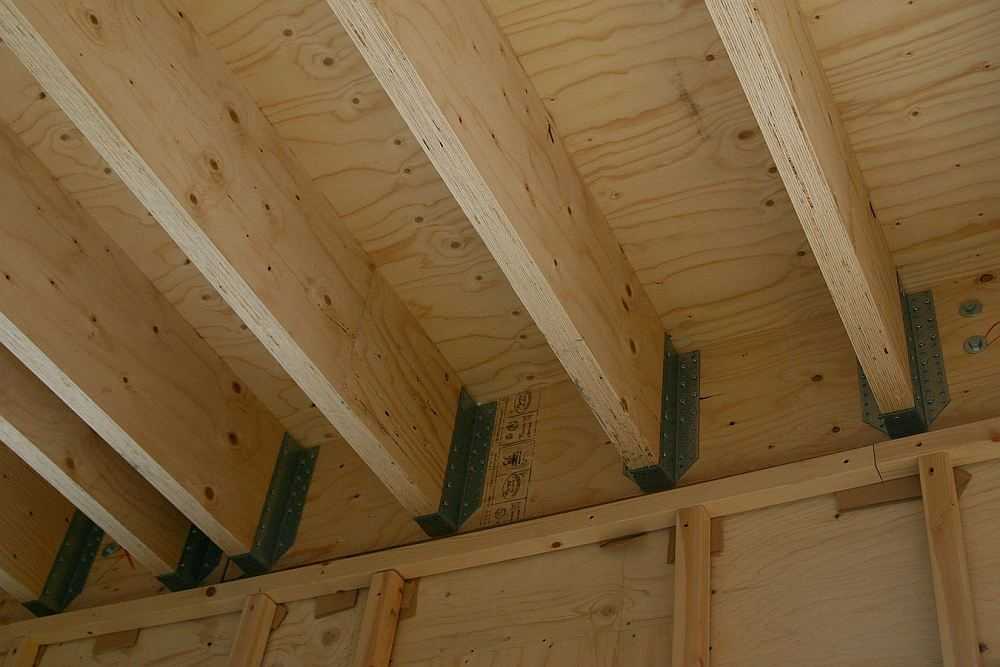

Для обустройства межэтажной конструкции в доме из пеноблоков можно использовать брусья как из цельного массива древесины, так и клееные. Но в любом случае технология монтажа перекрытия одинаковая. На несущие брусья с двух сторон набиваются доски, выполняющие роль потолка и пола.

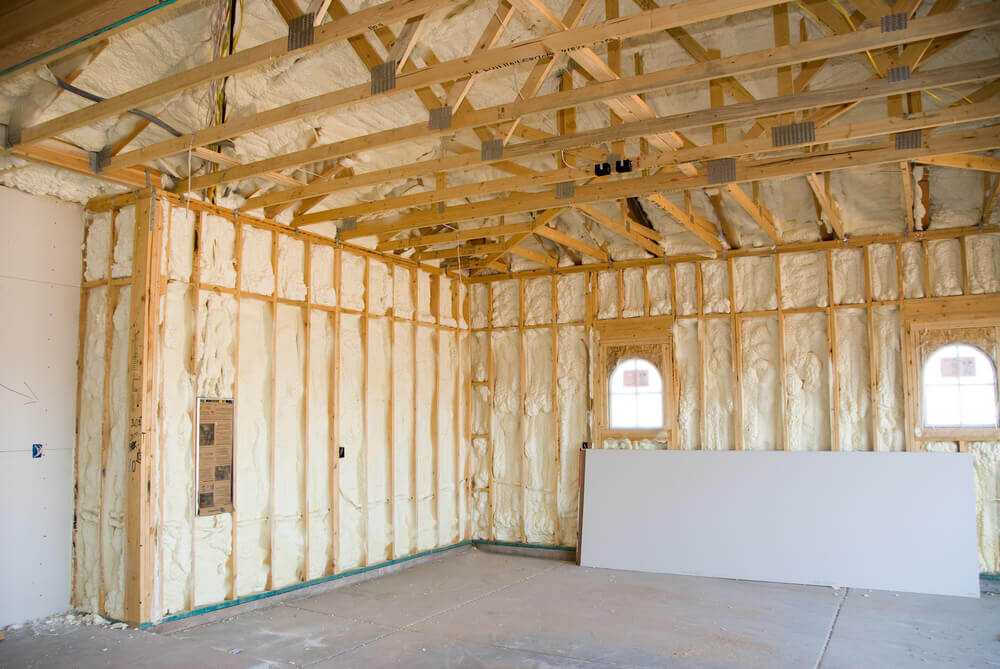

А в пустоты между ними прокладывается утеплитель. Это может быть минеральная вата, пенопласт, керамзит.
Система несущих балок предоставляет ряд явных достоинств:
- довольно простой монтаж;
- небольшой вес конструкции;
- бюджетная стоимость.
Но у нее есть и минусы:
- ограничение по ширине проема;
- довольно низкая прочность конструкции.
Железобетонные пустотелые плиты
Довольно часто для обустройства межэтажной конструкции в доме из пеноблоков используют пустотелые плиты перекрытия, размеры которых можно легко подобрать по каталогам крупных производителей. Так как их применение позволяет обеспечить:
- достаточно хорошую прочность;
- удобство и простоту монтажа;
- хорошую теплоизоляцию за счет пустотелой структуры.
Единственный минус их применения – потребность привлечения специализированной подъемной техники, к примеру, автокрана.
Поэтому целесообразно данный тип железобетонных изделий устанавливать над пролетами больше 6 метров. Если же расстояние между несущими стенами планируется сделать меньше, то оптимальный вариант – использовать для монтажа межэтажной конструкции газобетонные плиты.
Из-за оригинальной структуры они отличаются достаточно низкой теплопроводностью — поэтому пол в комнате всегда будет теплым.
Перед укладкой плит пустотелых необходимо в зоне их расположения сделать армирующий пояс из тяжелого бетона. Либо это может быть ярус силикатного кирпича.
Если возникают проблемы с заказом автокрана, то перекрытие над цокольным этажом можно выполнить в виде монолитной конструкции.
На заметку!Для заливки монолитной системы рекомендуется применять бетонную смесь, приготовленную исключительно на специализированных бетонно-растворных предприятиях, так как при самостоятельном ее изготовлении практически невозможно обеспечить определенные прочностные параметры.
Правда, обустроить надежное монолитное перекрытие можно лишь с привлечением бетононасоса. Ведь применение данной специализированной техники даст возможность оперативно осуществить процесс заливки на большой площади, а также позволит обеспечить однородность структуры залитой конструкции.
Повышаем несущую способность перекрытия
При необходимости несущую способность балок можно повысить за счет крепления специальных накладок из толстых досок. Очень часто применяется способ, когда концы накладок, как и балки, лежат на опорах.

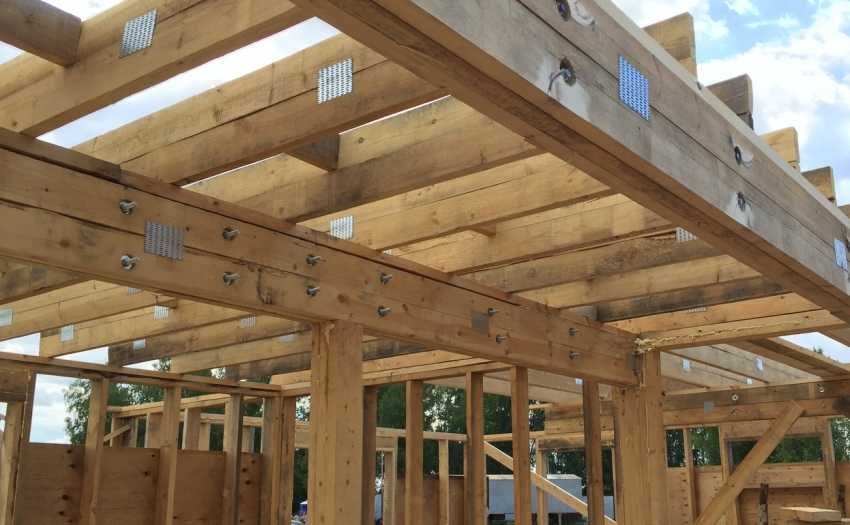

Вместо досок можно использовать стальные швеллеры. Такие накладки крепятся сбоку балки при помощи болтов, при этом можно укреплять только одну сторону бруса, но все таки надежнее укрепление обоих сторон.
Самый простой способ повышения несущей способности — укладка дополнительных балок. Но такой процесс более трудоемкий и дорогой. Дополнительные брусья перекрывают пролеты между основными балками.
Как можно заметить, в старых домах балки уложены с небольшим шагом и имеют достаточное сечение, что свидетельствует о качественной постройке.
Очень важно проверять состояние балок и перекрытия, а в случаи повреждения вредителями или влагой обязательно укреплять. Если при длительном воздействии влаги повредились оголовки балок на опорах, то поврежденную часть нужно удалить, а оставшуюся — усилить и удлинить с помощью прочных толстых досок. Элементами перекрытия являются чистый пол и подшивка, но они относятся к разделу отделочных работ и о них поговорим в другой раз
Элементами перекрытия являются чистый пол и подшивка, но они относятся к разделу отделочных работ и о них поговорим в другой раз.
Вывод
Мы перечислили все существующие способы сооружения перекрытий в доме, осветили их главные преимущества и недостатки. На основании этой информации подобрать оптимально подходящую конструкцию в зависимости от характера эксплуатации здания и предполагаемых нагрузок не составит особого труда.
Плиты перекрытия ПК 48-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,8м, ширино…
От 12629 руб/штПодробнее
Плиты перекрытия ПК 35-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3,5м, ширино…
От 9119 руб/штПодробнее
Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3м, шириной…
От 7929 руб/штПодробнее
Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 7,2м, ширино…
От 20918 руб/штПодробнее
Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПБ для всех типов зданий длиной 6м, шириной…
От 17545 руб/штПодробнее
Плиты перекрытия ПК 25-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 2,5м, ширино…
От 6504 руб/штПодробнее
Плиты перекрытия ПК 60-12-8 АтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6м, шириной…
От 14152 руб/штПодробнее
Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6,3м, ширино…
От 14868 руб/штПодробнее
Плиты перекрытия ПК 58-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 5,8м, ширино…
От 14033 руб/штПодробнее
Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино…
От 11351 руб/штПодробнее
