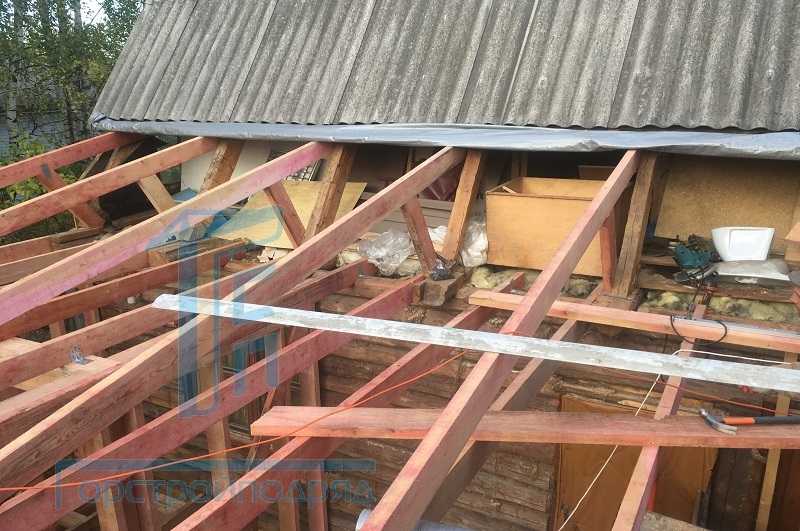

Виды стропильных систем

Стропила – это основной конструкционный элемент любой двускатной кровли. Именно они выдерживают и вес кровли, и вес того, что на ней скопилось, поэтому их выбирают с запасом. Типов стропил всего два – висячие и наслонные.

Висячие стропила опираются на крайние опоры, поэтому они работают и на сжатие, и на изгиб. Поскольку такая конструкция создает существенно распирающее усилие в горизонтальной плоскости, требуется устройство деревянной или металлической затяжки, находящейся у основания стропил.

Выбор одного из типов стропил зависит от размеров крыши и конструкции дома. Если есть средняя несущая стена, то она может использоваться в качестве основания для наслонных стропил. Также подойдут и промежуточные столбчатые опоры. Концы стропил должны опираться на стены сооружения, а их средняя часть на стены или опоры, поэтому их элементы работают как балки – на изгиб. Преимуществом такой кровли является малый вес.

Когда производится установка стропильной системы двухскатной крыши, использование висячих стропил целесообразно там, где нет промежуточных опор. Наслонные же могут работать только в том случае, если расстояние между опорами не превышает 6.5 метров. Ширина стропил может быть увеличена за счет введения дополнительных опор. Если используется одна дополнительная опора, то расстояние составит 12 метров, а для двух – уже 15 м.

Чтобы стропило плотно прилегало к балке нужно его приложить к месту крепления и отметить, где будет произведен распил. Наличие распила позволит брусу прочно лечь на балку. Такое место называется «подпятником».

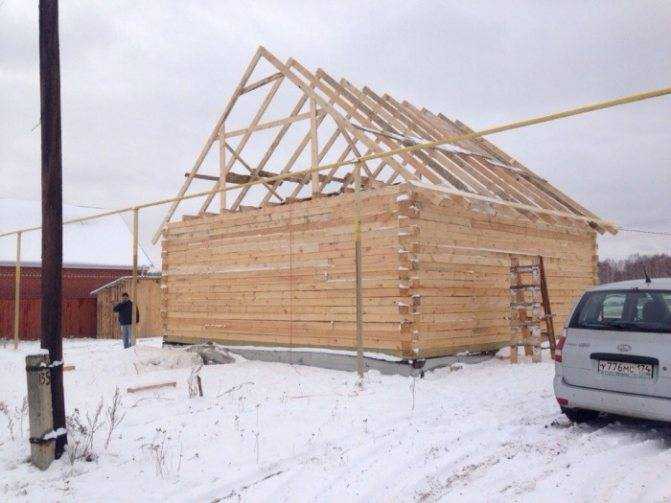

Если дом построен из бруса, то стропильные ноги опираются на верхние венцы, а крепление их осуществляется с помощью болта, скобы или нагеля. Соединение стропил производится соединением с помощью металлических накладок и болтов. В иных случаях рекомендуется использовать мауэрлат, о котором будет рассказано ниже.

Расчет стропильной системы непосредственно зависит от размеров дома и вида кровли. Чем они больше и чем более интересная форма крыши, тем выше сложность, поэтому лучше доверить эту задачу профессионалу, поскольку цена ошибки в этом случае может быть слишком высокой.

Оформление свесов

Свесы кровли, как фронтонные, так карнизные, кроме чисто декоративной функции предназначены для защиты стен и фундамента от воды или снега. Их размеры обычно составляют 50–60 сантиметров. Оформление свесов производится различными материалами:

• доска строганая, устанавливаемая встык или внахлёст;
• вагонка шпунтованная;
• вагонка блок-хаус;
• листовой пластик;
• листовой профилированный или гладкий металл;
• готовые изделия из металла или пластика — софиты.

Способов устройства свесов несколько:

1. По стропилу. В этом случае подшивка пространства под кровлей на свесе производится с креплением непосредственно к выступам балок.

2. По стропилу внутри. К стропильной ноге крепятся планки, к которым подшивается доска. Нижняя часть стропила остаётся открытой, а проём под крышей закрывается.

3. В короб. Для такого способа от конца стропила устанавливается планка перпендикулярно стене. Вторая планка устанавливается на стене и крепится к стропилу. Иногда между ними устанавливается укосина. Подшивка выполняется к этим планкам.

По подшивке нужно выполнить вентиляционные отверстия. Они могут быть любого размера, но крупные необходимо закрывать мелкоячеистой сеткой из любого материала. Это позволяет избежать проникновения в подкровельное пространство птиц и вредных насекомых. Софиты продаются с уже готовыми вентиляционными решётками.

Вентиляция и устраивается только на карнизных свесах, для фронтонных выступов она не нужна.

При отделке софитами вентиляционные отверстия сверлить не нужно — они уже сделаны на заводе-изготовителе

Когда возводить фронтон – до или после возведения крыши?

Для материалов наподобие кирпича, шлакоблока и т.п. наиболее удачный вариант — постройка щипцовой стены до возведения крыши. Работы с такими материалами в тесноте чердака сложны и доставляют немало неудобств.

Такая ситуация может возникнуть при необходимости скорее закрыть строение от дождей, или при отсутствии четкого плана постройки крыши: иногда угол наклона скатов определяется на глаз и критериями выбора становятся чисто эстетические предпочтения владельца.

Такой вариант имеет свои плюсы: фронтон сразу связывается со стропильной системой и имеет опору, в то время как фронтон, возводимый в первую очередь, представляет собой участок стены, не укрепленный никакими средствами и нуждающийся в поддержке на случай сильного ветра.

Большинство украшений на фронтонах играют роль дополнительного усиливающего элемента, выполняющего наряду с декоративной функцию механического усиления. Окончательный выбор очередности возведения стропильной системы и фронтона определяется, в основном, материалами, используемыми для фронтона и обстоятельствами строительства — погодными условиями, срочной необходимостью внутренней отделки и т.д.

Мнения специалистов в этом вопросе диаметрально расходятся — одни утверждают, что сначала нужен готовый фронтон, другие однозначно советуют сначала возводить крышу. Поэтому можно определенно считать оба варианта равноценными.

О видах стропильной системы вы можете узнать здесь.

Порядок установки фронтонов

Виды конструкций

Плоский тип

Плоские крыши, имеют преимущество в сравнительной дешевизне их постройки. Часто для их создания используется обычный бетон, который наделяет конструкцию повышенной прочностью. Но в плане архитектурной привлекательности сильно проигрывают постройкам со скатным типом. К тому же у них отсутствует чердак, который просто незаменим для владельцев частного дома, поскольку на нем можно хранить множество вещей.

Плоская крыша имеет небольшой наклон в 3 градуса для стекания осадков. Это позволяет не собираться на ее поверхности дождевым лужам, но вот в зимнее время при больших снегопадах талая вода постоянно на ней задерживается. Как следствие влага сможет просачиваться внутрь помещения, особенно если при строительстве были допущены ошибки. Плоский тип позволяет соорудить на крыше палисадник, бассейн или террасу. Такое решение устраняет проблему недостатка пространства во дворе.

Скатный тип

Скатная крыша является самым распространенным типом перекрытия. Ее стороны имеют большой уклон, в результате чего на ней не задерживаются осадки. Но главное ее преимущество − это увеличение полезной площади, поскольку пространство под ней можно оборудовать как чердак или мансарду.

Стоимость сооружения выше, чем у плоской крыши, ведь требуется много строительных материалов, таких как: доски, балки, утеплитель и кровля. Если пространство под ней использовать только как чердак, то процесс постройки обойдется значительно дешевле, чем при выборе мансарды.

При строительстве чердачного типа можно отказаться от утеплителя и не использовать материалы для внутренней обшивки. Таким образом, изнутри будет видно обрешетку и кровлю. Главным теплоизолятором для помещения с такой крышей выступит потолок. Доступ на чердак можно организовать как изнутри дома, так и снаружи, оборудовав небольшую дверцу и приставив к ней лестницу.

Мансардный тип позволяет увеличить жилую площадь помещения, и использовать пространство под крышей как дополнительную комнату.

В этом случае с помощью обшивки необходимо скрыть кровельный материал и обрешетку, а между ними нужно поместить утеплитель. Дополнительно требуется удобная ступенчатая лестница для выхода на мансарду. Также к потолку ставятся повышенные требования по прочности, ведь он должен легко удерживать тяжелую мебель. Потребуется установка окон, чтобы полученная комната не походила на подвальное помещение.

Скатный тип крыш имеет отличие еще и по геометрической форме. Именно это является главной чертой, которая заметна снаружи здания и придает ему архитектурную ценность. По геометрии конструкции можно выделить такие основные виды:

• односкатная конструкция;
• двускатная конструкция;
• вальмовая конструкция;
• полувальмовая конструкция;
• шатровая конструкция;
• многощипцовая конструкция;
• ломаная конструкция;
• купольная конструкция;
• коническая конструкция;
• бабочка;
• комбинированная конструкция.

Технологии состыковки крыши пристройки и дома

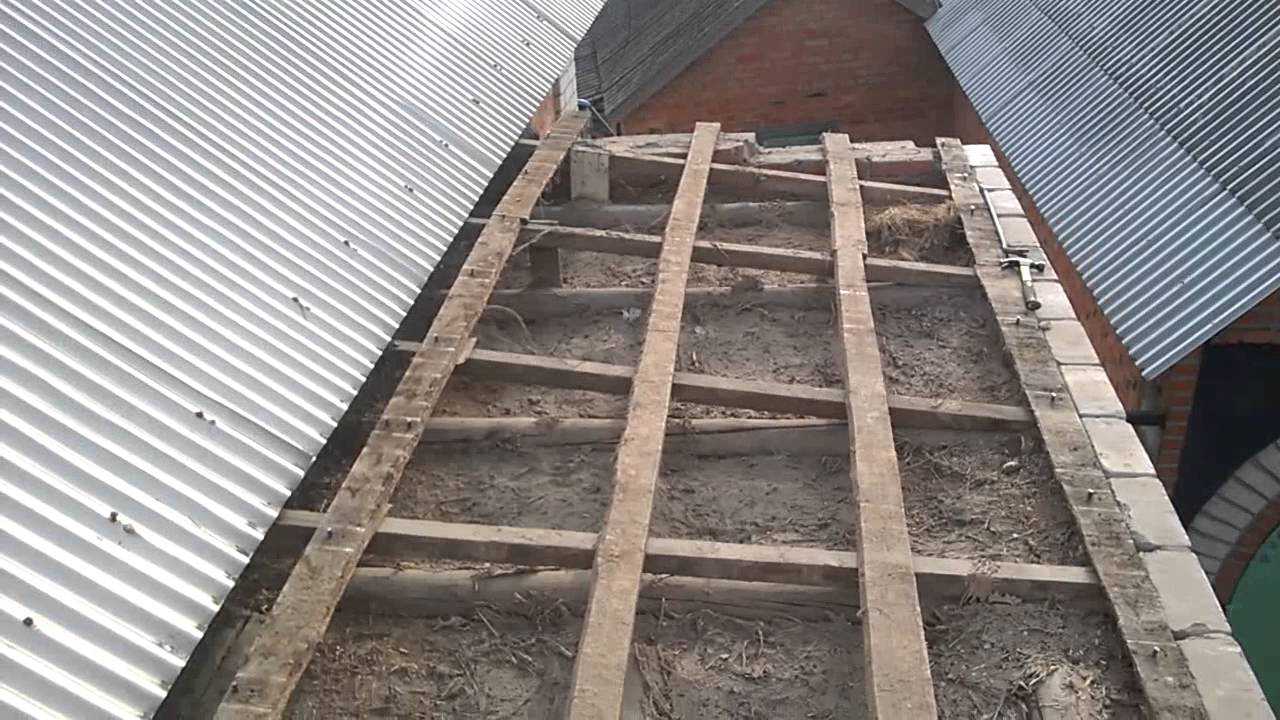

Стыки элементов кровли различных типов строительных конструкций, таких как пристройки, навесы, навесы, дымоходы, форточки и потолочные окна, подвергаются более интенсивным нагрузкам, чем стандартная кровля. Причина — скопление веток, листьев и прочего мусора на перекрестке. Зимой здесь скапливается снег, а во время дождя основные водные пути спускаются по некоторым из этих сооружений.

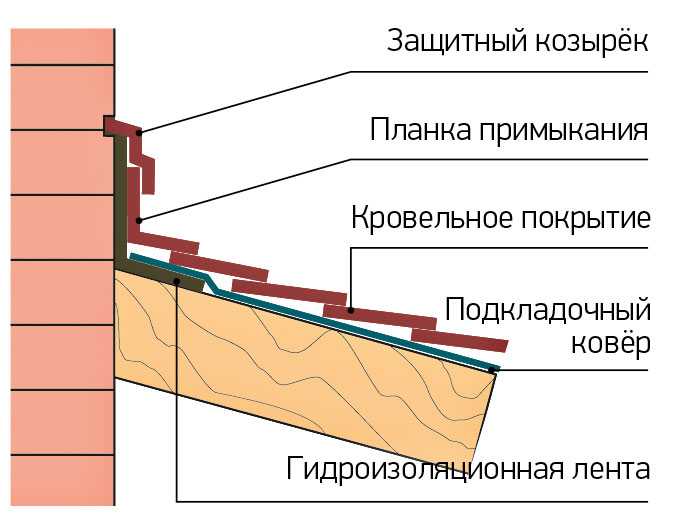

Планка (рейка) примыкания

Этот метод рекомендуется при сочетании следующих факторов:

• в стене дома нет углублений;
• пристройка не связана жестко с основным корпусом и сужение будет происходить неравномерно;
• уклон надстройки под углом более 5º;
• в качестве кровельных материалов используются металлочерепица, металлопрофиль, шиферная или асбестовая черепица и т.д.

Лучше всего заделать стык внешним фартуком с дополнительным креплением через деревянную планку.

ФОТО: stroitel-kom.zp.ua

Иллюстрация	Описание акции
ФОТО: stroitel-kom.zp.ua	Отмечаем на стене высоту поддельной доски

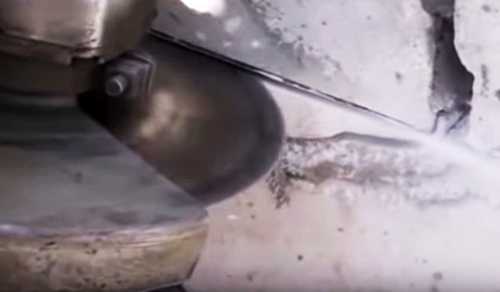

ФОТО: stroitel-kom.zp.ua	Выбираем стробошлифовальную машину
ФОТО: stroitel-kom.zp.ua	Тщательно очистите стробоскоп от пыли
ФОТО: stroitel-kom.zp.ua	Мы установили решетку в воротах
ФОТО: stroitel-kom.zp.ua	Герметизация силиконовым герметиком

Флешинг

Шов заделывают с помощью различных грунтовок, герметиков, шпатлевок и рулонных изоляционных материалов. Используется в следующих случаях:

• в качестве рубероида используется мягкая или рулонная кровля;
• уклон кровли имеет угол менее 5º;
• повреждение стены не допускается.

Нанесение герметиков осуществляется кистью или валиком, а в качестве армирующего материала используется неопудренный рубероид или геотекстиль. Подготовительные работы состоят из стандартных процессов:

• поверхность стены очищается от грязи, остатков старых уплотнительных материалов;
• если используется рубероид с порошковым покрытием, его удаляют на участке, прилегающем к стене. Там будет нанесен герметик;
• обезжиривают кровельные мембраны на полимерной основе;
• материал стен (бетон, кирпич, OSB) обрабатывается грунтовкой глубокого проникновения для нормализации влагопоглощения.

Иллюстрация	Описание акции
ФОТО: YouTube.com	Шпаклевка наносится на подготовленный участок кистью или валиком
ФОТО: YouTube.com	Поверх мастики укладывается полоса геотекстиля шириной не менее 50 см: по 25 см на стену и крышу. Укладка проводится сразу после обработки конструкции герметиком, чтобы рулонный материал прилегал к основанию
ФОТО: YouTube.com	На геотекстиль снова кладется слой шпаклевки. Нанесение осуществляется после полного высыхания предыдущего слоя, покрытого геотекстилем. В зависимости от в зависимости от типа герметика (мастики) период технологического перерыва может варьироваться от нескольких часов до полудня

При желании можно нанести еще один слой шпаклевки на поверхность соединяемых элементов, окрашенную в цвет кровли.

Фронтон

Фронтон представляет собой продолжение стены, ограниченное скатами кровли. Если предусмотрена двускатная крыша, фронтоны дома имеют форму треугольника. При монтаже стропильной конструкции в первую очередь устанавливаются крайние фермы, которые в дальнейшем служат каркасом для фронтонов.

Необходимо строго проверить вертикальность конструкций и проследить, чтобы они имели одинаковую высоту. В верхней части фронтонов крепится коньковый прогон, к которому в дальнейшем монтируются остальные стропильные конструкции.

фронтон на двускатной крыше

Обычно фронтоны зашиваются после окончания кровельных работ, но это можно сделать и на более раннем этапе. Монтаж досок 50×100 или 50×150 мм выполняется в вертикальном или горизонтальном направлении. Фронтон, который можно построить своими руками, нередко снабжается окнами.

Необходимо предусмотреть и утепление фронтонов.

Виды стропильных систем двухскатных крыш

Технология устройства стропильной системы для двухскатной крыши имеет различия в использовании опорных оснований для стропил. Различают висячую и наслонную систему стропил. Соответственно, стропильные системы используют в своей конструкции висячие, либо наслонные стропила. Существует и третий вариант — гибридный, когда в стропильной системе установлены оба типа.

Висячие стропила используют в сооружениях с расстоянием между опорами не более 6-6.5 метров.

Наслонные стропила устанавливают в зданиях с несущей средней стеной или со столбчатыми опорами внутри.

Несущими элементами конструкции в двухскатной крыше являются стропильная система и мауэрлат.

Стропильная система включает в себя такие элементы как: стропильные ноги, вертикальные стойки, наклонные подкосы, ригели, распорки, коньковой прогон. Все эти элементы, соединенные в единую конструкцию и формируют стропильную систему, как таковую.

Материал, из которого изготавливают стропила и другие элементы конструкции, может быть выполнен из дерева, железа и железобетона.

Мауэрлат – это брус с сечением от 100×100 мм до 200×200 мм, который подкладывается под стропильную ногу или прокладывается по всему периметру конструкции. Его предназначение — распределение равномерной нагрузки на наружные стены.

Монтаж мауэрлата происходит на верхнем стенном обрезе. Установка происходит либо по оси стены, либо со смещением к наружной или внутренней грани стены (но не более 50 мм от наружной грани). Перед установкой мауэрлата, под него подкладывают гидроизоляционный материал, в качестве которого, чаще всего, выступает рубероид. Соединение звеньев мауэрлатов должно быть прочным и происходит с помощью прямых замков.

как крепится мауэрлат

Нюансы возведения

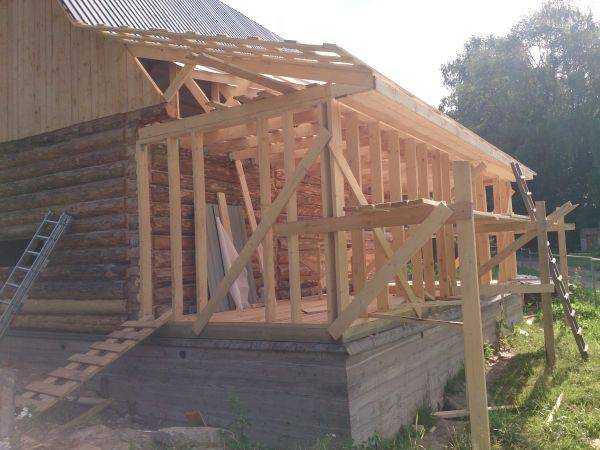

Если выбран вариант для покрытия террасных крыш одной конструкцией с домом, то проблем с герметичностью сооружения практически нет. Главное – грамотно провести весь монтажный процесс от монтажа мауэрлата до покрытия кровельным материалом.

Если крыша веранды – сооружение отдельное от кровли дома, то в конструкции присутствует линия примыкания к стене. И это место очень уязвимое в плане образования протечек. Поэтому данный стык приходится герметизировать или закрывать. Чаще проводят сразу два процесса для надежности. Что делают:

• Закрывают стык битумной мастикой с укладкой рулонного битумного материала с заходом на стену дома и на крышу пристройки.
• Монтируют нащельник – это элемент из оцинкованного листа в виде уголка, окрашенного в цвет кровельного материала. Одной полкой его крепят к стене саморезами на пластиковые дюбеля, второй к крыше кровельными саморезами.

Пристройка с вальмовой (трёхскатной, ломаной) крышей

Крыши на пристройках многогранной или нелинейной формы отличаются высокой сложностью. Но, как правило, это относится к конструкционному исполнению стропильной системы. А в местах примыкания к основному зданию используются стандартные технологии герметизации стыков, использования закладных элементов или анкерных балок (реек).

ФОТО: strindustry.ruПристройка с вальмовой крышей

Единственным отличием является форма линии соприкосновения. Она довольно редко бывает линейной, чаще состоит из нескольких отрезков, направленных под углом. В этом случае для сохранения герметичности используются фартуки – небольшие самонесущие навесы из оцинкованной жести, крепящиеся к стене на дюбелях или шурупах в зависимости от материала возведения дома.

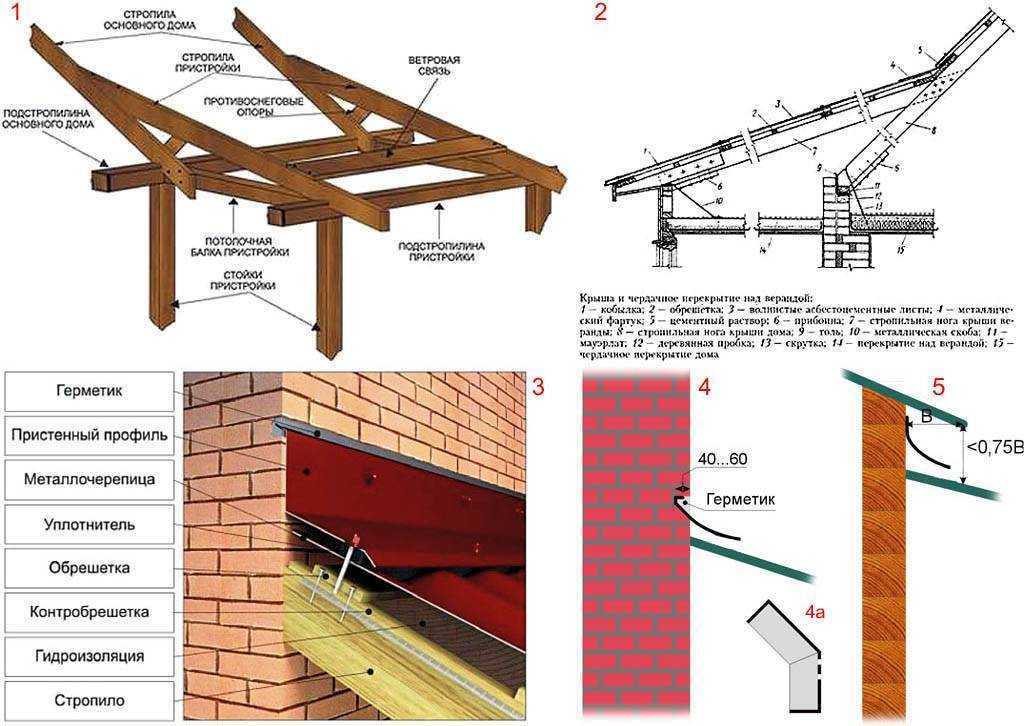

ФОТО: strindustry.ruКонструкция и основные элементы фартука над местом примыкания

Устройство кровельного пирога

Веранда относится к разряду пристроек, которые возводятся для таких целей как, вечерний чай, барбекю, бильярдная и устройство летней кухни в дачном домике. Все это говорит о том, что на веранде будут постоянно водяные пары от еды и человека, и, в виду ее закрытости, температура всегда будет выше, чем на улице. А, значит, нельзя строить простую крышу без нужной изоляции от паров и конденсата.

С другой стороны, для скатных кровель куда больше открыт арсенал кровельных покрытий, в то время как для тех же плоских нередко приходится ограничиваться рулонными материалами или жидкой резиной. Поэтому, если веранда у вас будет открытой, как терраса, и покрывать ее тем же, что на доме, вы не планируете, рассмотрите всерьез современные рулонные материалы — такие отлично защищают внутреннее пространство веранды от осадкой и не требуют дополнительных кровельных слоев:

В остальных же случаях вам понадобится надежная гидроизоляция. Эта или мембрана пленка не позволяет влаге попадать в утеплитель, а утеплитель в двускатной крыше веранды мы обязательно будем использовать.

Далее, под гидроизоляционной пленкой, если смотреть сверху вниз, должен располагаться сам утеплитель. Это может быть минеральная вата, стекловата, эковата и любое другое современное утепление. Главное только защитить его от дождевой влаги и талой воды, для чего над ним и расстилается пленка или мембрана:

А вот со стороны потолка веранды утеплитель тоже необходимо защитить от влаги. Речь идет о пароизоляционной пленке. Эта изоляция призвана выдерживать, насколько это возможно, поднимающиеся вверх невидимые водяные пары, которые способны нанести немало вреда утеплителю.

В качестве пароизоляции не мы рекомендуем вам использовать необычные недорогие пленки, которые защищают утеплитель всего лишь на 50-70%, а современные плотные мембраны. Вы ведь не хотите через 2-3 года полностью перебирать прогнившую двускатную крышу веранды?

Кроме того, если на вашей веранде по плану будет располагаться что-то по типу чай-кофе, тогда гидроизоляционную пленку берите антиконденсатную и обязательно дышащую, со специальными дренажными отверстиями. Такая, если влага все-таки проникнет в утеплитель (а она попадет, например, качественная пароизоляционная пленка выдерживает водяные пары до 90%, и все-таки есть эти 10%, которые проникают через паробарьер), то выведет эти капельки сквозь себя наружу, где их подхватит вентиляционный поток.

Вот так мы плавно подошли к вопросу вентиляции двускатной крыши:

Уровни: мансарды с размахом

Планируете сделать мансарду более просторной, чем просто обжитый чердак под крышей? Тогда решите сначала, сколько же у нее будет уровней. Да-да, мансарды бывают (и нередко) двухэтажными!

• Одноуровневые мансардные крыши – самые простые в плане устройства. Их обычно не считают частью конструкции дома ввиду легкости и простоты. Но при этом вам никто не помешает сделать сразу две мансардные комнаты и даже приподнят одну из них на подиум.
• Двухуровневые мансардные крыши строятся уже как часть дома, такая же, как второй этаж. Точно рассчитывается вес и нагрузка на фундамент.

Из плюсов двухуровневой крыш – вертикальные стены, в два раза больше жилого пространства, необычная стильная архитектура. И при все при этом это все-таки не полноценный второй этаж, а потому затраты совсем не те.

При строительстве зданий используется много типов конструкций крыш, каждый из которых имеет свои преимущества и недостатки. Различные виды отличаются функциональностью и внешней привлекательностью, которая обеспечивает особый взгляд на стиль строения.

Все конструкции можно разделить на два типа:

• плоские;
• скатные.

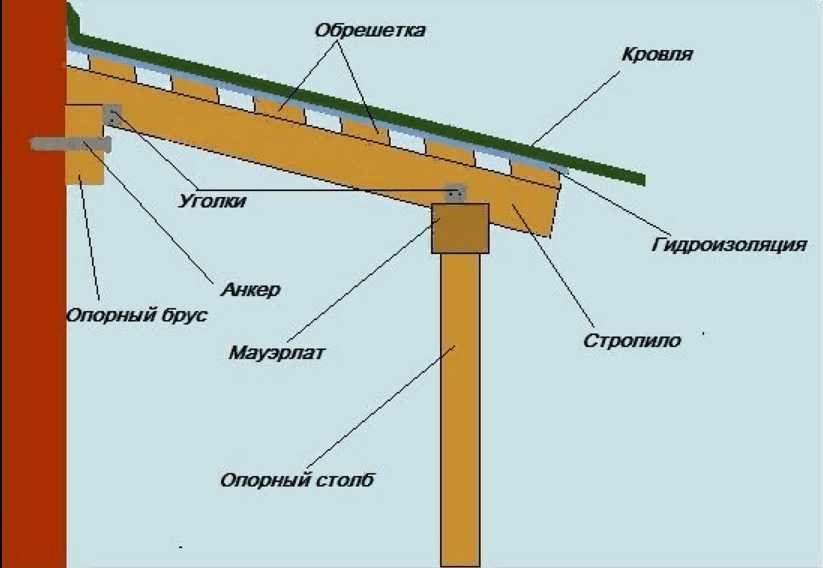

Проектные вычисления и чертеж односкатной крыши

Безусловно, чтобы готовая конструкция была долговечной и не доставляла хлопот в период осадков или в холодное время года, перед началом строительства нужно составить проект сарая с односкатной крышей, который будет примыкать к дому. При этом нужно будет высчитать площадь поверхности ската, его уклон, длину стропильных ног и разницу высоты опор. Все это должен содержать проект крыши дома. Правильность расчетов обеспечит долговечность крыши и ее эффективность. Определить нужные параметры можно с помощью готовых программ-калькуляторов или с использованием формул.

Вручную искомые величины вычисляют так:

• Угол наклона крыши определяется, как результат деления разницы высоты опорных столбов на ширину сооружения. Как правило, он находится в пределах 15-40º и определяется, исходя из погодных условий местности и требованиями производителей кровельного материала.
• При заданной величине уклона ската, разницу высот опорных столбов можно вычислить умножением угла на ширину пристройки. Эти параметры высчитывают для того, чтобы при сооружении односкатной крыши пристройки к дому можно было соблюсти нужный уклон.
• Для определения длины стропил необходимо поделить разницу высоты опор на синус уклона ската. Полученное значение позволит рассчитать количество материала, требуемого для создания стропильной системы пристройки к дому.
• Вычислить площадь поверхности можно, перемножив длину и ширину ската – параметр служит для определения количества кровельных и гидроизоляционных материалов для крыши. Учтите, что приобретать их нужно с 15-20 % запасом на подрезку и нахлесты.

Погодные условия местности существенно влияют на долговечность крыши. Так, если предполагаются существенные снеговые нагрузки – лучше делать скаты более крутыми, а если преобладает ветреная погода – более пологими, с уклоном менее 15º.

Пристройка с вальмовой (трёхскатной, ломаной) крышей

Крыши на пристройках многогранной или нелинейной формы отличаются высокой сложностью. Но, как правило, это относится к конструкционному исполнению стропильной системы. А в местах примыкания к основному зданию используются стандартные технологии герметизации стыков, использования закладных элементов или анкерных балок (реек).

ФОТО: strindustry.ruПристройка с вальмовой крышей

Единственным отличием является форма линии соприкосновения. Она довольно редко бывает линейной, чаще состоит из нескольких отрезков, направленных под углом. В этом случае для сохранения герметичности используются фартуки – небольшие самонесущие навесы из оцинкованной жести, крепящиеся к стене на дюбелях или шурупах в зависимости от материала возведения дома.

ФОТО: strindustry.ruКонструкция и основные элементы фартука над местом примыкания

Выбор кровельного материала

Следующий шаг в установке двускатной крыши своими руками заключается в выборе качественного кровельного материала для укрытия дома, бани, других строений. Выбираемая основа должна быть максимально прочной, легко монтироваться на стропильную систему с обрешеткой. Устойчивость к воздействию сильных ветров и сопоставимость с выбранным углом наклона являются важнейшими параметрами оптимального выбора.

При желании можно посмотреть фото-инструкцию по основным правилам выбора. На сегодняшний день в магазинах строительных материалов по доступным ценам можно выбрать следующие типы кровли:

• Металлочерепица и профнастил.
• Битумная черепица.
• Керамическая черепица.
• Оцинкованная кровля.

Существенные различия между данными материалами заключаются в практическом выборе типа обрешетки. Некоторые основы такие, как двускатная крыша из профлиста своими руками, являются слишком мягкими, а потому требуют укладки сплошной обрешетки.

Обрешетка кровли

После монтажа утеплителя создается обрешетка, которая необходима для закрепления кровельного материала. Для ее создания могут использоваться доски или стальной профиль.

Укладка материала зависит от типа покрытия. Если будет происходить укладка рубероида, битумной черепицы и других подобных материалов, создается сплошная обрешетка. Интервалы между ее элементами должны составлять не более полутора сантиметров.

Если используется шифер или металлопрофиль, создается обрешетка, расстояние между элементами которой должно составлять около полутора метров. Между элементами обрешетки оставляется около 30-40 см.

Оформление свесов

Свесы кровли, как фронтонные, так карнизные, кроме чисто декоративной функции предназначены для защиты стен и фундамента от воды или снега. Их размеры обычно составляют 50–60 сантиметров. Оформление свесов производится различными материалами:

• доска строганая, устанавливаемая встык или внахлёст;
• вагонка шпунтованная;
• вагонка блок-хаус;
• листовой пластик;
• листовой профилированный или гладкий металл;
• готовые изделия из металла или пластика — софиты.

Способов устройства свесов несколько:

1. По стропилу. В этом случае подшивка пространства под кровлей на свесе производится с креплением непосредственно к выступам балок.
2. По стропилу внутри. К стропильной ноге крепятся планки, к которым подшивается доска. Нижняя часть стропила остаётся открытой, а проём под крышей закрывается.
3. В короб. Для такого способа от конца стропила устанавливается планка перпендикулярно стене. Вторая планка устанавливается на стене и крепится к стропилу. Иногда между ними устанавливается укосина. Подшивка выполняется к этим планкам.

По подшивке нужно выполнить вентиляционные отверстия. Они могут быть любого размера, но крупные необходимо закрывать мелкоячеистой сеткой из любого материала. Это позволяет избежать проникновения в подкровельное пространство птиц и вредных насекомых. Софиты продаются с уже готовыми вентиляционными решётками.

Вентиляция и устраивается только на карнизных свесах, для фронтонных выступов она не нужна.

При отделке софитами вентиляционные отверстия сверлить не нужно — они уже сделаны на заводе-изготовителе

Односкатный вид

Этот вид еще называют навесом или моноскатом. Главное преимущество в дешевизне и простоте строительства. На возведение требуется минимум времени и сил. Чаще всего применяют при строительстве сараев, гаражей и других хозяйственных построек. Иногда встречается на жилых домах.

Хорошо справляется с осадками, по кровле легко ходить, что весьма удобно при необходимости провести ремонт или убрать упавшие с деревьев листья. Недостаток заключается в том, что в связи с уклоном образуется разное расстояние от пола до потолка, это хорошо видно на фото.

Полученную неровность можно скрыть, выровняв потолок изнутри здания по его нижнему уровню. Но полученный чердак совершенно непрактичен, поскольку передвигаться неудобно по причине его небольшой высоты. Иногда это подкровельное пространство в самом большом месте не достигает и полуметра, что делает его отличным жилищем для грызунов и других вредителей. Поэтому приходится мириться с неровными потолками, чтобы не создавать условий для нежелательных гостей.
