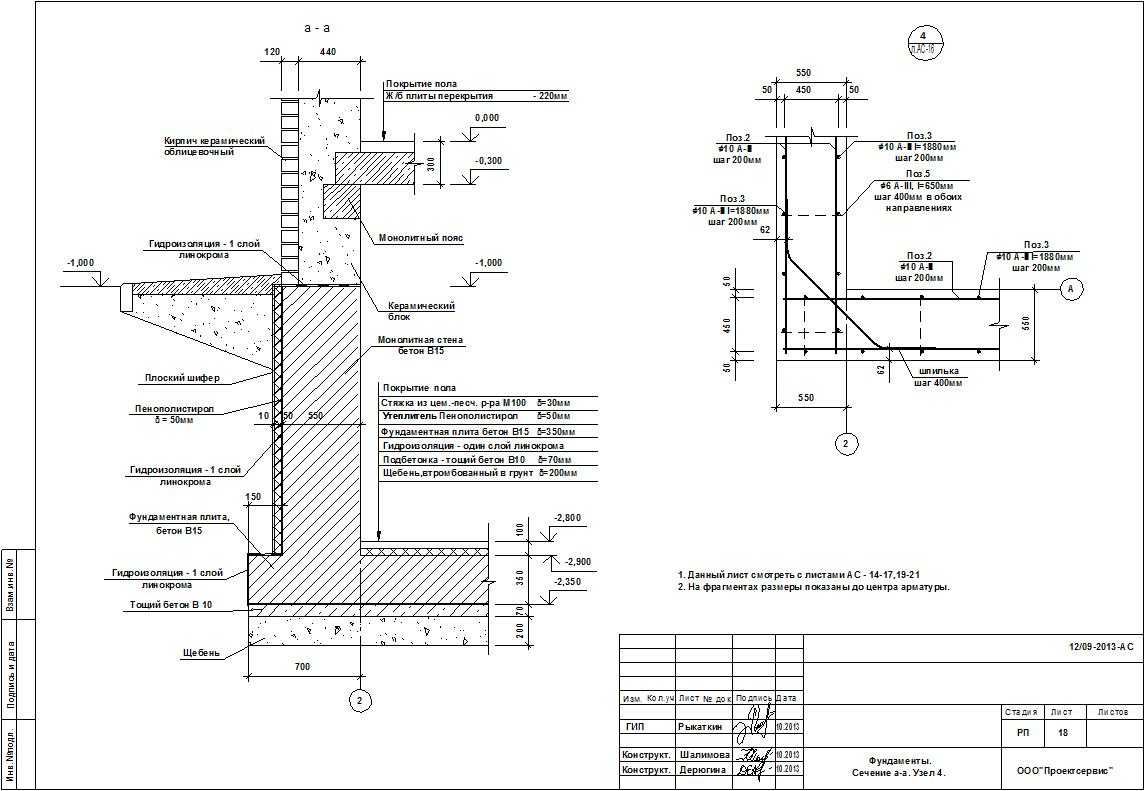

Плитный фундамент: конструкция, чертеж, схема в разрезе. что делать при появлении трещин? отзывы и обсуждение

Виды ленточного фундамента по способу устройства

В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.

Монолитный ленточный фундамент

При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.

Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения

Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.

Свайно- и столбчато-ленточный фундамент

Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.

Столбы или сваи располагаются по периметру фундамента с шагом 2 м

В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.

Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.

Сборный ленточный фундамент

Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.

После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.

Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном

Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.

Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.

Ленточный фундамент из кирпича

Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.

Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции

После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:

• жёсткость конструкции;
• высокую ремонтопригодность;
• простоту обустройства.

Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.

Выбор материалов для монолитного бетонного основания

От качества материалов, которые будут использоваться при создании монолитного плитного фундамента, зависит прочность и надежность всей конструкции. Поэтому, следует очень ответственно подходить к этому процессу.

Бетон

Особое внимание следует уделить выбору бетонного раствора, так как для создания монолитного основания рекомендуется использовать особый класс этого строительного материала. В частности бетон должен иметь следующие характеристики:. Характеристики бетона

Характеристики бетона

• Марка – не ниже М300, что соответствует классу прочности В22,5. Читайте дополнительную статью о том, какой цемент использовать для фундамента.
• Подвижность смеси – П-3.
• Морозостойкость – выше F
• Водонепроницаемость – не ниже W

Теплоизоляционные материалы

Чаще всего монолитный плитный фундамент возводится под строения, которые эксплуатируются круглый год. Поэтому к выбору утеплителя для основания дома также следует подходить ответственно.

Материалы для теплоизоляции

Чаще всего утепление монолитной плиты выполняют с помощью экструдированного пенополистирола. Этот материал обладает отличными теплоизоляционными характеристиками и не требует особых навыков в процессе монтажа. Главное условие – выполнять теплоизоляцию плитного основания в соответствии с технологией утепления бетонных и железобетонных конструкций. Вас также может заинтересовать подробная статья о технологии строительства утепленной шведской плиты.

Материалы для гидроизоляции

Защитить фундамент в виде монолитной плиты можно с помощью любых соответствующих материалов. Однако их следует выбирать в зависимости от степени влажности грунта в месте строительства. При глубоком залегании грунтовых вод можно выполнять гидроизоляцию по простой схеме, используя доступные влагозащитные материалы. Если грунтовые воды располагаются близко, то следует предпринять более серьезные меры. Для создания надежной защиты от почвенной влаги рекомендуется использовать специальные влагозащитные мембраны (читайте более подробно про применение гидроизоляционных мембран для фундаментов и подвалов).

Кроме того вполне может использоваться рулонная гидроизоляция, например, битумно-полимерные материалы. Они отличаются более качественным составом, благодаря которому материал выдерживает высокую и низкую температуру без снижения качественных характеристик.

Выбор арматуры

Для создания арматурного каркаса можно использовать обычные прутья диаметром от 14 мм. Класс арматуры не имеет значения, если соединение прутьев будет выполняться вязальной проволокой. Читайте более подробно про правила выбора и расчета арматуры для фундамента, а также про такую новинку, как стеклопластиковая арматура.

Фундаментная подушка – основа основы

Понятно, начинается фундамент с разметки площадки да с копания траншеи. Дальше устанавливают опалубку и приступают к засыпке фундаментной подушки. Устройство ленточного фундамента дома напрямую зависит от того, насколько качественно и правильно она сделана. И знаете почему?

Фундаментная подушка нужна исключительно для того, чтобы под основанием был заложен устойчивый и ровный базис. Она станет надежной поддержкой и опорой строения на всю его долгую … эксплуатацию.

Чтобы основание дома стояло нерушимо, словно египетские пирамиды, на дно канавы укладывают заполнитель: песок или гравий. Правда, если дом собираетесь строить «вооот такой ширины, вооот такой высоты», тогда под крупными тяжелыми зданиями положено заливать не ленточный, а плитный фундамент по всей площади строения. А в качестве подушки использовать щебень.

А если дом будет кирпичным, нормальных размеров («чуть» меньше, чем Кремлевский Дворец или «Гнездо олигарха»), тогда лучше взять гранотсев (так называют просеенную массу) с размером фракции 20-40 мм. Под легкие же дома (из ячеистого бетона в 1-2 этажа, деревянные, каркасные и даже одноэтажные монолитные) при устройстве ленточного монолитного фундамента для засыпки подушки берите песок. Но только крупных фракций – мелких и средних имеют малые показатели сопротивления на сжатие и, соответственно, дадут большую усадку.

Чтобы фундаментная подушка не смешивалась с «родным» грунтом при уплотнении и заливании водой, сегодня, по западным технологиям, на дно траншеи укладывают геотекстиль или похожие материалы.

На дно траншеи укладывают геотекстиль или похожие материалы

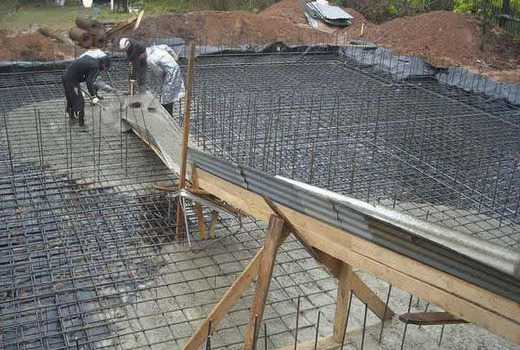

Армирование монолита

Для строительства частного дома часто достаточно использовать минимальные значения, указанные в учебном пособии «Армирование элементов монолитных железобетонных зданий».

По указанным там нормам общее сечение горизонтальных прутов армирующего каркаса должно быть не менее 0,3% от общего сечения заливаемой плиты.

Бетон толщиной 20-30 см усиливается двойной арматурной решёткой, с соблюдением следующих норм:

• Размеры ячейки не больше 30 см (в идеале 15-20).
• Толщина горизонтально увязываемых прутьев не менее 12 мм, а идущих вертикально – не меньше 6 мм.
• Решётка должна отступать от опалубки на 50 мм.
• Вертикальные перемычки вяжут с шагом не больше 20 см на слабых грунтах и 40 см – на нормальных.
• Укладывать верхнюю решетку на заранее выгнутые элементы.
• Дополнительно усиливать каркас арматурой под несущими стенами, фундаментами печей и тяжелых котлов.
• Закладывать угловые хомуты и запускать прутки арматуры друг на друга на стыках.
• Обвязывать стыки между арматурой вязальной проволокой.

Для ускорения вязки каркаса необходимо заранее изготовить угловые и усиливающие элементы, связать отдельно две части двойной сетки и соединить их по месту. Предусмотренный нормативами отступ от нижней подошвы плиты необходимо делать с помощью пластиковых стаканчиков-фиксаторов.

Фундаментная монолитная плита для дома своими руками

Фундамент — основополагающий элемент для любого дома. От того, насколько грамотно, с соблюдением многочисленных строгих правил и норм, сделано основание жилого дома будет, в итоге, зависеть срок эксплуатации самого здания. Существует множество видов фундаментов, которые используются для возведения конструкций разных типов и масштабов. Но вряд ли можно поспорить с тем, что наиболее надежным и прочным основанием является фундамент-плита.

Плитная, монолитная основа подходит для возведения практически любого дома — не только одноэтажного, но и двухэтажного. Однако стоимость ее возведения профессионалами очень высока: порой стоимость работ может составить до трети от общей стоимости всего здания.

Но в случае, если вы уверены в своих силах и хотите сэкономить, при соблюдении всех правил можно сделать фундамент плиту своими руками. Для дома из кирпича, газобетона, дерева и других материалов такой вариант будет более чем уместным.

Преимущества плитного основания дома:

• подходит для зданий, различных по этажности (одно-, двухэтажного коттеджа и т.д), по площади, назначению, используемым в строительстве материалам;
• оптимален в домах, где предполагается строительство подвала;
• лаги на пол в будущем укладывать не придется: чистовой пол можно делать по монолитной плите;
• основа дома прочная, надежная, сейсмоустойчивая;
• площадь и толщина такого основания для жилого дома достаточно большая, риск подмывания водой минимален;
• основание плиточного типа оптимально на участках со сложным грунтом.

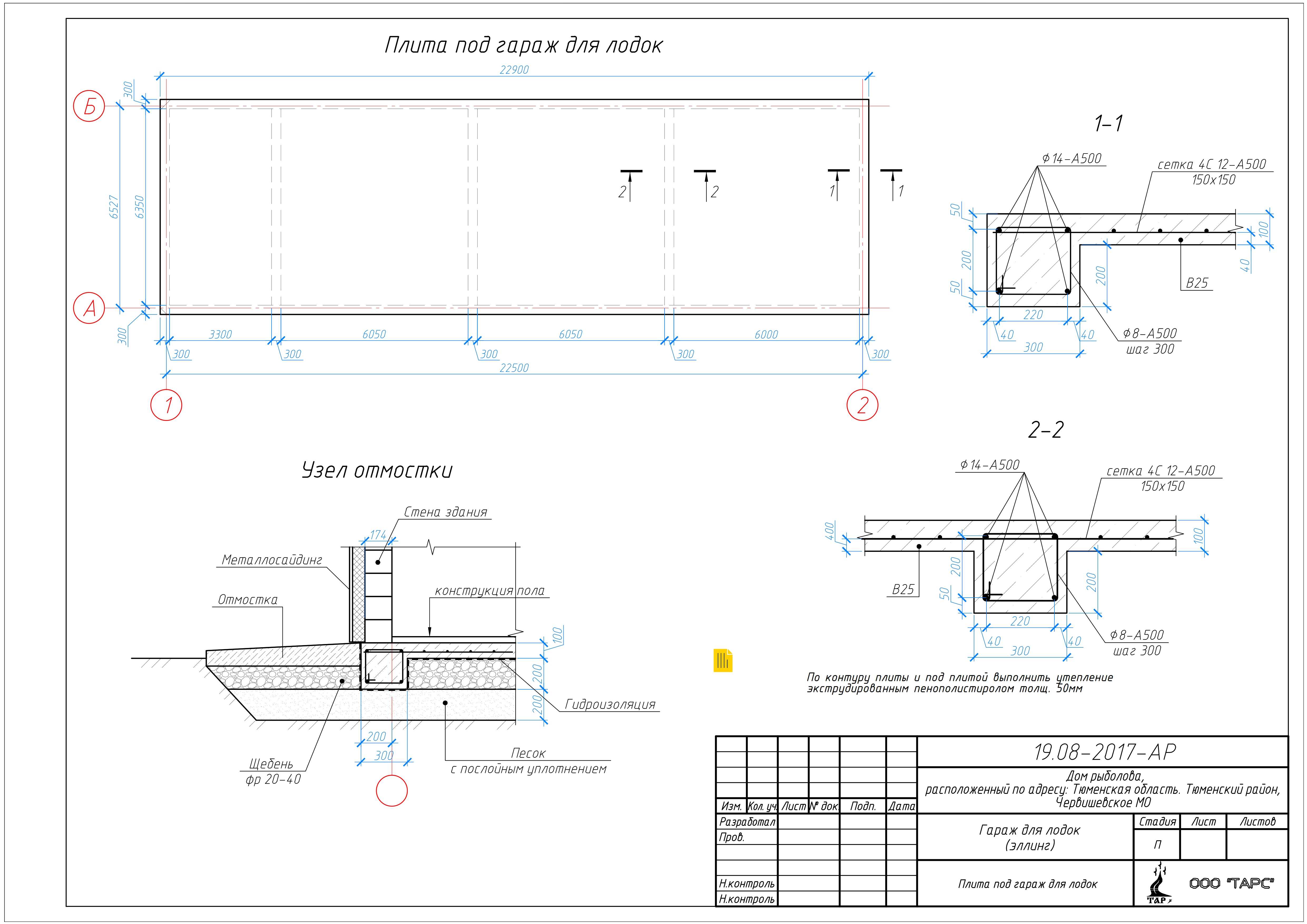

Плиту для основы дома можно сделать быть либо плоской, либо ребристой. Ребристую создать своими руками будет сложнее, однако и функциональные ее характеристики несколько лучше. Дело в том, что именно ребристая плита наилучшим образом противостоит нагрузкам, которые на нее будет оказывать здание. Поэтому для большого двухэтажного дома можно выбрать именно данный вид основания.

Для создания такого фундамента своими руками изначально заливается система ребер, а затем — сама плита. Пространство между ребрами основания заполняются песком или смесью песка и гравия. В том случае, если условия грунта у вас не чрезвычайно сложные, а здание предполагается строить небольшое или среднее, стоит отдать предпочтение плоской монолитной плите.

Как сделать плиту

Если хотите сделать плиту самостоятельно, то потребуется много сил и вложений. Дело в том, что необходимо приобрести следующие вещи:

• деревянная рейка, предназначенная для выравнивания бетона;
• шнуры, которые позволяют делать разметку;
• гидроуровень;
• всевозможные лопаты;
• молоток;
• ножовка;
• набор гвоздей и проволоки;
• прутья из арматуры;
• бетон;
• песок и щебень;
• теплоизоляционный материал.

Первым делом необходимо провести расчет плиты. Если у вас нет достаточного опыта, то можно все отдать в руки профессионала. Ведь расчет должен быть очень точным. Любая погрешность может привести к некачественному основанию.

Материалы для строительства

Чтобы от «а» до «я» разобраться в устройстве плитного фундамента, необходимо знать, из каких материалов он устроен. Согласно требованиям руководства по проектированию плитных фундаментов, при строительстве такого основания используют:

• высококачественную бетонную смесь;
• металлическую арматуру;
• разные материалы для устройства гидро- и теплоизоляции.

Для бетонирования выбирается смесь марки М300, в обязательном порядке принимается в расчет устойчивость к воздействию влаги и низким температурным режимам, особое значение уделяется коэффициенту подвижности.

Если уровень грунтовых вод максимально приближен к поверхности земли, рекомендуется применять сульфатостойкую бетонную смесь, представляющую собой большую редкость.

Арматурные прутья выбираются с диаметром 1.2 – 1.6 см, марка может быть любой, соединение в решетку выполняется вязальной проволокой. Если предполагается использовать сварку, то марка сальной арматуры должна соответствовать а500с или а240с.

Для гидроизоляции применяют битумно-полимерные составы, разрешается использование рулонных полиэтиленов, бентонитовых матов. Если устраивается незаглубленное или малозаглубленное основание, в качестве теплоизоляционного слоя применяются синтетические материалы, одним из примеров которых является пенополистирол экструдированный, как наиболее прочный и долговечный утеплитель.

Особое внимание утеплению уделяется в случае, если технологией предусмотрено, что теплая плита фундамента одновременно является полом помещения, находящегося на одном уровне с цоколем

Плюсы и минусы плитного фундамента

Плитный фундамент обладает большим количеством преимуществ, среди которых:

• Фундамент имеет небольшое давление на грунт. Это достигается благодаря пространственному армированию, а также его большой площади, что позволяет достаточно легко переносить подвижки грунта в разные сезоны года, при этом основание равномерно поднимается и опускается вместе со строением. Это дает возможность предотвратить образование трещин и зазоров в стенах.
• Фундамент можно без особых усилий возвести самостоятельно, без использования специальной техники и квалифицированных работников, однако необходимо четко соблюдать весь процесс заливки бетона.
• Плита фундамента из-за своей большой площади может вынести большие нагрузки от дома, в особенности, если расположена на устойчивом не пучинистом грунте.
• Плита как бы «плавает» на почве во время сезонного пучения, и равномерно по всей ее площади приподнимается вместе со строением.
• Плитное основание можно использовать в качестве чернового пола, что дает возможность сократить расходы на установки лаг, однако плитный пол необходимо утеплить и защитить от грунтовых вод.
• Плитный фундамент является идеальным вариантом, если необходимо построить дом на грунтах, где грунтовые воды располагаются очень близко к поверхности, на смешанных и сильно промерзающих грунтах.
• Фундамент обладает большой прочностью и сейсмоустойчивостью, что позволяет его использовать в сейсмоактивных зонах.

Среди минусов фундамента можно отметить большие затраты средств на его возведение, а в некоторых случаях и использование специальной техники. Также при его использовании нельзя построить строение с подвальным помещением.

Варианты опалубки для столбчатого фундамента

В нормативах СП 22.13330, СП 50.13330 для проектирования и строительства фундамента заложено круглое и квадратное сечение вертикального стержня для столбчатого фундамента. Поэтому, кроме щитовых опалубок допускается применение пластиковых, асбестоцементных труб, которые удобнее при самостоятельном изготовлении конструкций.

Столбчатый фундамент внешне схож с буронабивной сваей, однако опалубка из рубероида в данном случае недопустима. Сваи всегда опираются на пласт с несущей способностью, столбы заглубляются максимум ниже отметки промерзания, что не гарантирует достижение этого уровня. Поэтому обратная засыпка нерудным материалом (песок или щебень) является обязательным условием. Рубероид не в состоянии обеспечить, ни пространственную жесткость опалубки, ни качественную гидроизоляцию железобетона.

Технология устройства монолитного столбчатого фундамента в различной опалубке

Столбчатый фундамент используется на непучнистых грунтах с низким уровнем УГВ. Ввиду небольшого заглубления и малой опорой поверхности конструкция излишне подвижна при касательных усилиях промерзающих грунтов.

Поэтому обязательным условием является свободный доступ к уширению столба в нижней части для гидроизоляции подошвы, обратной засыпке пазух ямы или траншеи песком, щебнем. В этих нерудных материалах силы пучения минимальны, столб не подвергается выдергивающим нагрузкам даже при намокании, промерзании прилежащих слоев. Технология строительства имеет вид:

• выемка грунта из ямы либо изготовление траншей под несущими стенами;
• засыпка 20 см слоя песка, 20 см слоя щебня с послойным уплотнением виброплитой каждых 10 см;
• заливка подбетонки – 5 – 7 см бетонной стяжки для выравнивания подушки, защиты рулонной гидроизоляции от повреждений щебнем, снижения защитного слоя арматуры в верхних ж/б конструкциях;
• гидроизоляция Бикростом или Технониколем (2 – 3 слоя) для защиты от грунтовых вод;
• бетонирование подошвы в опалубку с установкой арматурного каркаса (горизонтальная сетка + вертикальные стержни, обвязанные хомутами);
• монтаж асбестоцементных, пластиковых труб или щитовой опалубки для столба;
• заливка конструкции бетоном с виброуплотнением каждых 40 – 60 см по высоте;
• обвязка монолитным или балочным ростверком для придания конструкции пространственной жесткости, стабильной геометрии.

Достоинством пластиковых труб является отсутствие шероховатости наружной поверхности. При возникновении касательных усилий от промерзающих грунтов практически отсутствует трение, столб не может быть выдернут.

Разметка и земляные работы

При установке обносок необходимо учесть следующие факторы:

• в пятне застройки необходимо натянуть шнуры по осям несущих стен;
• диагонали должны совпадать;
• для разработки траншей или ям потребуется дополнительная разметка.

Для увеличения опорной поверхности столбчатый фундамент уширяется плитами, для которых потребуется установить опалубку. Периметр подошвы обычно вдвое больше сечения столба. По периметру здания необходимо уложить дрены, произвести засыпку щебнем. Обычно используются 11 см гофрированные, гладкие трубы, поэтому ширина траншеи составит 30 см, глубина 30 см с уклоном в одну сторону 7 – 10 градусов.

Таким образом, при использовании асбестоцементных труб для заливки столбов необходимо отступить от наружной поверхности стен 0,7 – 1 м. Для щитовой опалубки 1,2 м по периметру.

Если опалубкой служат полиэтиленовые трубы, может применяться технология буронабивных свай. Разработка грунта не потребуется. В земле изготавливаются скважины с уширением подошвы специальным инструментом (например, бур ТИСЭ), монтируется арматурный каркас, конструкция заливается в трубу, опалубка остается на теле на весь период эксплуатации. В этом случае достаточно натянуть по обноскам (два колышка с горизонтальной перемычкой) шнуры с обеих сторон трубы на каждой стене.

Классический столбчатый фундамент имеет плитную подошву, которая изготавливается поэтапно:

• засыпка подушки – 40 см щебня при высоком УГВ для обеспечения дренажа с послойным уплотнением каждых 10 см виброплитой, 40 см песка при низком УГВ, 20 см песка + 20 см щебня на суглинках, супесях;
• заливка подбетонки – квадратная опалубка, размер 100 х 100 см для столба сечением 40 х 40 см, толщина стяжки 5 – 10 см;
• гидроизоляция – 2 – 3 слоя рулонного материала (стекловолокно с двусторонним битумным покрытием) с нахлестом 10 см, герметизацией швов мастикой;
• заливка подошвы – опалубка 80 х 80 см высотой 30 либо 60 см с армированием сеткой (арматура 10 – 16 мм периодического профиля), выпуском вертикальных стержней такого же диаметра на высоту столба + 30-40 см для связки с армопоясом ростверка.

Плюсы и минусы

При выборе фундамента для дома следует обратить внимание на такие достоинства плиточной конструкции:

1. Возможность установки в вышеуказанных осложненных условиях, в т.ч. на нестабильных грунтах.
2. Повышенная надежность за счет монолитной структуры, усиленной арматуры. Высокая стойкость к перепадам температур.
3. Возможность обустройства при высоком расположении грунтовых вод и тяжелой паводковой обстановке, при частых подтоплениях.
4. Простота технологических приемов. Возможность возведения своими руками без использования специальной техники.
5. Незначительный объем земляных работ. Котлован под плиту имеет небольшую глубину, что ускоряет строительные работы.
6. Возможность использования в качестве бетонной стяжки напольного покрытия.

Ограничивают распространенность рассматриваемого основания такие недостатки:

• высокие требования к подготовке стройплощадки. Она должна быть идеально ровной, т.е. без уклона;
• повышенный расход материалов, т.к. плита закрывает всю площадь под сооружением, что делает фундамент достаточно дорогим;
• ограничение этажности (высоты) сооружения;
• проблемы с обустройством погреба внутри дома.

Анализируя все плюсы и минусы плиточного фундамента, нетрудно прийти к выводу, что выбор его чаще всего обусловлен конкретными обстоятельствами. Он возводится в тех случаях, когда ленточное основание является ненадежным.

Советуем почитать: Схема и методы планировки строительной площадки частного дома

Информация по назначению калькулятора

Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Плитный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

Обязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.

Главным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

Обязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.
