Утепленный финский фундамент: технология строительства

Область применения и особенности расчета

Основное назначение – использование в качестве основания на слабых грунтах с предельным значением несущих способностей до 2.5 кг/см2. Сюда попадают пески – пылеватые и средней плотности, глины и суглинки пластичные, торфяные и увлажненные грунты. Причем именно уровень влажности грунта во многом определяет его несущие способности – при намокании он буквально «плывет», теряя свои прочностные свойства. Поэтому, дренажу, гидроизоляции и отмостке отведена важная роль при обустройстве этого вида основания.

Надежная гидроизоляция – важная составляющая любого фундамента Источник

В качестве одного из достоинств часто приводят аргумент, что монолитную плиту можно сделать своими руками. Но если даже не рассматривать вопросы выбора типа бетона и параметров арматурного каркаса, остается такой важный этап, как расчет размеров плиты. И если с площадью есть определенная ясность (размер дома плюс с каждой стороны небольшой запас), то толщину плиты рассчитать непросто.

Рекомендованный диапазон толщины плиты фундамента для малоэтажного строительства лежит в пределах 10-40 см.

Но в этот диапазон входит и «легкая постройка» в виде гаража или летней кухни, и двухэтажный дом с мансардой. Если сделать плиту недостаточно «толстой» или выбрать не ту толщину армирующего прутка (или размер ячейки), то она не сможет выдержать совокупной нагрузки. Излишний запас прочности приводит к удорожанию и без того недешевого основания, а избыточный объем бетонирования утяжелит всю конструкцию, и уже грунт может не выдержать совокупную нагрузку.

Есть еще один вариант с диаметрально противоположной сферой применения – плиту обустраивают на скальных и крупнообломочных грунтах с очень высокими несущими свойствами. В этом случае она скорее выравнивает площадку под строительство, а не перераспределяет нагрузку от конструкции.

Еще одна особенность этого основания – прокладку трубопроводов надо сделать на этапе нулевого цикла Источник

Утепленный финский фундамент своими руками

Эта технология возведения плитного фундамента пока еще нова для России, как и знаменитая шведская изоляционная плита. Именно поэтому необходимо пошагово изучить технологию монтажа УФД (финской плиты), изучить, как сделать утепленную финскую плиту своими руками. Мы расскажем обо всех плюсах и минусах этой технологии малоэтажного строительства и покажем видеоинструкцию, как самостоятельно возвести фундамент УФФ.

Современные технологии строительства финских каркасных домов обеспечивают легкость возведения здания. Деревянные дома часто возводят на полосатом фундаменте. Лишь в редких случаях на сложных грунтах требуется надежный столбчатый или винтовой фундамент. Рассмотрим далее недостатки и преимущества утепленной финской плиты.

Утепленная финская плита шаг за шагом

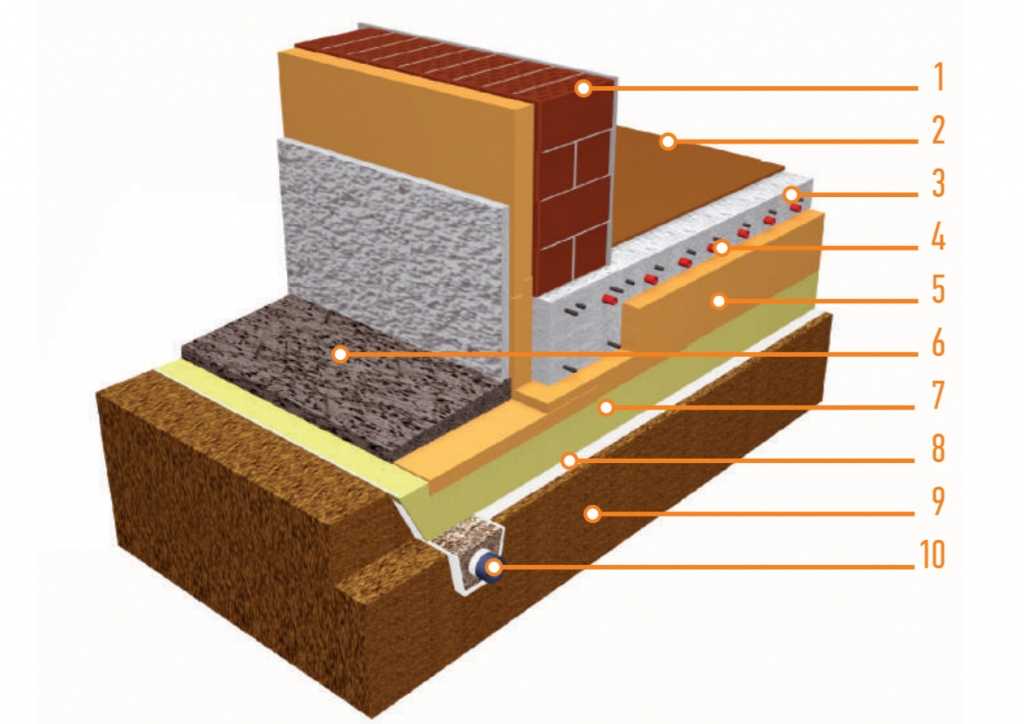

Принцип технологии заключается в возведении опалубки фундаментной плиты из высокопрочного пенополистирольного утеплителя. Основание UFF (финский изолированный фундамент) представляет собой несъемную опалубку, установленную на песчаной подушке. По периметру утепленной финской плиты укладывается арматурный каркас, через который прокладываются коммуникации, затем арматура заливается бетоном.

Достоинства и недостатки утепленного финского фундамента

При использовании этой технологии плита снаружи не утепляется, что приводит к промерзанию бетонной конструкции МЗЛФ. Однако при выборе листа УВП вы получите готовый черновой пол и низкие теплопотери на первом этаже, за счет отсутствия подпочвы. Цементная стяжка отделяется от ленточной части фундамента пенополистирольными плитами и не принимает нагрузку от здания (см. Фото выше).

Достоинства УФФ:

1. Эффективность: вместо экструзии можно использовать ПСБ-С, что дешевле;
2. Полосатая часть фундамента может быть кирпичной или блочной, в качестве основы;
3. Возможность ремонта коммуникаций под стяжкой при необходимости.

Недостатки УФФ:

1. Земляные работы: необходимо рыть траншею;
2. Засыпка дома, необходимость утрамбовывать каждые 10 см слоя засыпки;
3. Необходимость приобретения неметаллического материала для заливки фундамента дома.

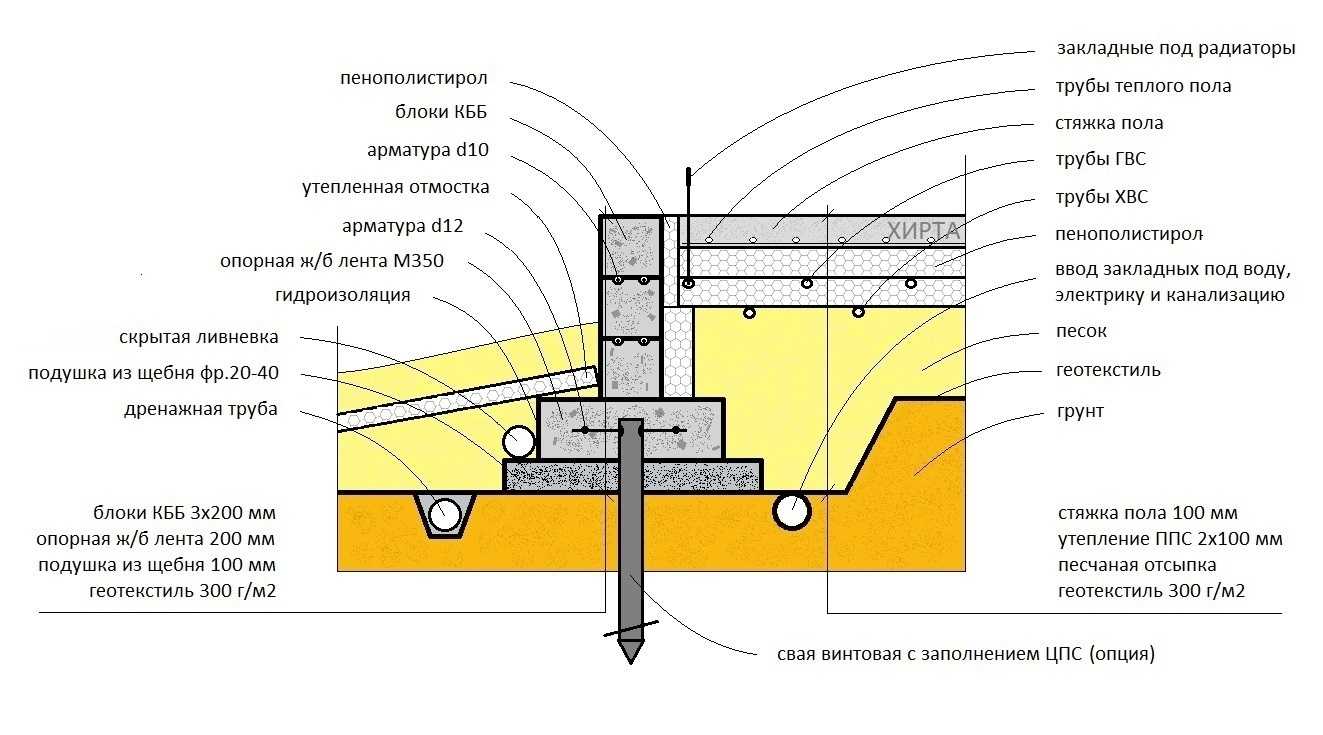

Как сделать утепленный финский фундамент своими руками

1. Подготовка котлована и траншеи для МЗЛФ

При проектировании необходимо учитывать планируемые коммуникации на участке, удаленность от проезжей части и так далее, после чего необходимо разметить будущую плиту. Заливать бетон на плодородный слой нельзя, так как разложившаяся органика дает усадку через 2 — 3 года. Таким образом, грунт удаляется с участка, а котлован выравнивается и засыпается песком на предоставленном геотекстиле.

2. Заливка МЗЛФ (мелкозагубленного фундамента)

Перед заливкой мелко нарезанный ленточный фундамент (МЗЛФ) заливается щебнем на уложенный геотекстиль. Дополнительно выполняется армирование стержнями диаметром 8 — 14 мм. Далее делается опалубка, в которую укрывается гидроизоляционный материал. Ленту заливают бетоном высотой 20 — 30 см, снятие фундамента проводят после того, как бетон наберет не менее 50% прочности%.

3. Отсыпка внутренней части фундамента

Внутренняя поверхность ленточного фундамента оклеена пенополистиролом ПСБ-С, внешняя сторона МЗЛФ не имеет теплоизоляции. После этого песок заливается послойным уплотнением через каждые 10-20 см. Для засыпки используется песок, ПГС, ОПГС или щебень фракции 5/20. На засыпку укладывается изоляционная плита ПСБ-С или экструдированный пенополистирол URSA XPS, заливается армирующая сетка и стяжка.

4. Заливка плиты финского фундамента

Мы не будем говорить о заливке бетонной стяжки. Скажем так, опалубка для перекрытия не нужна, так как это ленточный фундамент по периметру здания. В бетон имеет смысл добавлять проникающие добавки для надежной гидроизоляции конструкции. Далее с помощью битумной мастики и клеевой гидроизоляции гидроизоляция фундамента производится своими руками по внешнему периметру.

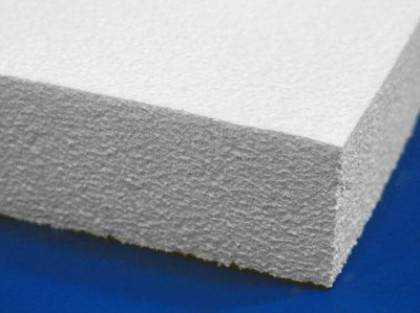

Специалисты считают, что вместо пенополистирола для фундамента лучше использовать экструзию высокой плотности.

построить утепленный финский фундамент (УФФ) без ограничений можно практически на любом участке земли. В этом случае застройщик получит готовый черновой бетонный пол. Недостатком данной технологии является возможное промерзание МЗЛФ, так как отсутствует внешняя изоляция ленточного фундамента и отмостки. Но это не критично, так как этот негативный аспект финских технологий легко исправить самостоятельно.

Расчет материалов для фундамента финская плита

Данная конструкция требует большего расхода материалов, чем другие виды оснований для дома, и поэтому правильный расчет расходных материалов позволит сэкономить средства

Данная конструкция требует большего расхода материалов, чем другие виды оснований для дома, и поэтому правильный расчет расходных материалов позволит сэкономить средства.

При расчете следует учитывать такие параметры:

• Уровень грунтовых вод;
• Общее состояние грунта на застраиваем участке;
• Температурный и климатический режим;
• Этажность будущего строения;
• Точный план расположения стен (для подведения коммуникаций).

Совет! Данный вид фундамента предусматривает много предварительных этапов и большой подготовительный фронт работ. И поскольку заливка бетона производится одномоментно, поэтому лучше довериться профессионалам.

Фундамент финская плита выбирают если:

• Необходимо строительство в кратчайшие сроки;
• Строительство проводится на сложном рельефе;
• Наличие высокого уровня грунтовых вод;
• Застройка будет проводиться на грунте с сильным промерзанием;
• Необходима долговечная и прочная конструкция основания для дома;
• Подразумевается установка системы подогрева пола;
• По проекту требуется создание высокого цоколя здания;
• Нет возможности рыть глубокий котлован;
• Нужна высокая энергоэффективность;
• Нет необходимости обустройства чернового пола.

По завершению работ можно начинать чистовую отделку.

К недостаткам фундамента финская плита можно отнести то, что из-за большой площади занимаемого пространства и, соответственно, затрат материалов конструкция считается довольно дорогостоящей.

Утепленный финский фундамент своими руками

Данная технология возведения плитного фундамента еще достаточно нова для России, как и уже известная всем утепленная шведская плита. Именно поэтому, необходимо тщательно рассмотреть технологию монтажа УФП (финской плиты) шаг за шагом, изучить, как сделать утепленную финскую плиту своими руками. Мы расскажем про все плюсы и минусы этой технологии для малоэтажного строительства и покажем видео инструкцию по самостоятельному устройству фундамента УФФ.

Современные технологии возведения финских каркасных домов предусматривают легкость возводимого здания. Деревянные дома возводят чаще всего на ленточном фундаменте. Лишь в редких случаях, на сложных грунтах, необходим надежный столбчатый фундамент или винтовой. Рассмотрим далее недостатки и достоинства утепленной финской плиты.

Утепленная финская плита шаг за шагом

Принцип технологии заключается в сооружении опалубки для фундаментной плиты из пенополистирольного утеплителя с высокой прочностью. Основание УФФ (утепленного финского фундамента) – это несъемная опалубка, размещенная на песчаной подушке. По периметру утепленной финской плиты выкладывается каркас из арматуры, через которую укладываются коммуникации, а затем арматура заливается бетоном.

Утепленный финский фундамент своими руками

Достоинства и недостатки утепленного финского фундамента

При использовании данной технологии снаружи плита не утеплена, что приводит к промерзанию бетонной конструкции МЗЛФ. Однако при выборе плиты УФП вы получите готовый черновой пол и низкие теплопотери на первом этаже, благодаря отсутствию подполья. Бетонная стяжка отделена от ленточной части фундамента плитами пенополистирола и не воспринимает нагрузки от здания (смотри фото выше).

Достоинства УФФ:

1. Экономичность – вместо экструзии можно использовать ПСБ-С, который дешевле;
2. Ленточную часть фундамента можно выложить из кирпича или блоков, как цоколь;
3. Возможность ремонта коммуникаций под стяжкой, при необходимости.

Недостатки УФФ:

1. Земляные работы – необходимо вырыть траншею;
2. Обратная отсыпка дома, необходимость в уплотнении каждых 10 см слоя отсыпки;
3. Необходимость в покупке нерудного материала для отсыпки фундамента дома.

Как сделать утепленный финский фундамент своими руками

1. Подготовка котлована и траншеи для МЗЛФ

При проектировании необходимо учесть проложенные коммуникации на участке расстояние до проезжей части и т.д. После этого необходимо сделать разметку будущей плиты. Заливка бетона на плодородный слой не допускается, поскольку разложившаяся органика даст усадку за 2 – 3 года. Поэтому грунт с площадки вывозится, а котлован выравнивается и отсыпается песком на заранее уложенный геотекстиль.

Технология утепленного финского фундамента шаг за шагом

2. Заливка МЗЛФ (мелкозагубленного фундамента)

Перед заливкой мелкозагубленный ленточный фундамент (МЗЛФ) отсыпается щебенкой на уложенный геотекстиль. Далее производится армирование стержнями диаметром 8 – 14 мм. Далее изготавливается опалубка, в которую застилается гидроизоляционный материал. Ленту заливают бетоном высотой 20 – 30 см, распалубка фундамента выполняется после набора бетоном прочности не менее 50%.

3. Отсыпка внутренней части фундамента

Внутренняя поверхность ленточного фундамента оклеивается пенополистиролом ПСБ-С, наружная сторона МЗЛФ не имеет утепления. После этого производится засыпка песком с послойным уплотнением через каждые 10-20 см. Для засыпки используют песок, ПГС, ОПГС или щебень фракции 5/20. На отсыпку укладывается плитный утеплитель ПСБ-С или экструдированный пенополистирол URSA XPS, арматурная сетка и заливается стяжка.

4. Заливка плиты финского фундамента

Про заливку бетонной стяжки мы рассказывать не будем. Скажем лишь, что опалубка для плиты не нужна, так как ею является ленточный фундамент по периметру здания. Имеет смысл добавлять в бетон пенетрирующие добавки для надежной гидроизоляции конструкции. Также с помощью битумной мастики и оклеечной гидроизоляции производится гидроизоляция фундамента своими руками по внешнему периметру.

У специалистов есть мнение, что вместо пенополистирола для фундамента лучше использовать экструзию с большой плотностью.

Сделать утепленный финский фундамент (УФФ) можно без ограничений практически на любых грунтах. При этом застройщик получит готовый черновой бетонный пол. Недостатком технологии является возможное промерзание МЗЛФ, так как отсутствует наружное утепление ленточного фундамента и отмостки. Но это не критично, так как этот минус финской технологии можно легко исправить самостоятельно.

Что это такое?

«Шведская плита» представляет собой мелкозаглубленное плитное основание. Главная отличительная особенность конструкции заключается в утеплении монолитной плиты слоем пенополистирола, уложенного под ней.

Это позволяет фундаменту не отдавать тепло от дома, а, наоборот, аккумулировать его и возвращать в жилое помещение первого этажа.

Сравнение цен в руб. на строительство фундамента по разным технологиям за один кубический метр
Монолитная плита на подушке	Утепленная шведская плита со встроенной системой для теплых полов	Финский плитный фундамент
6000–8000	8000–10000	9500–11500

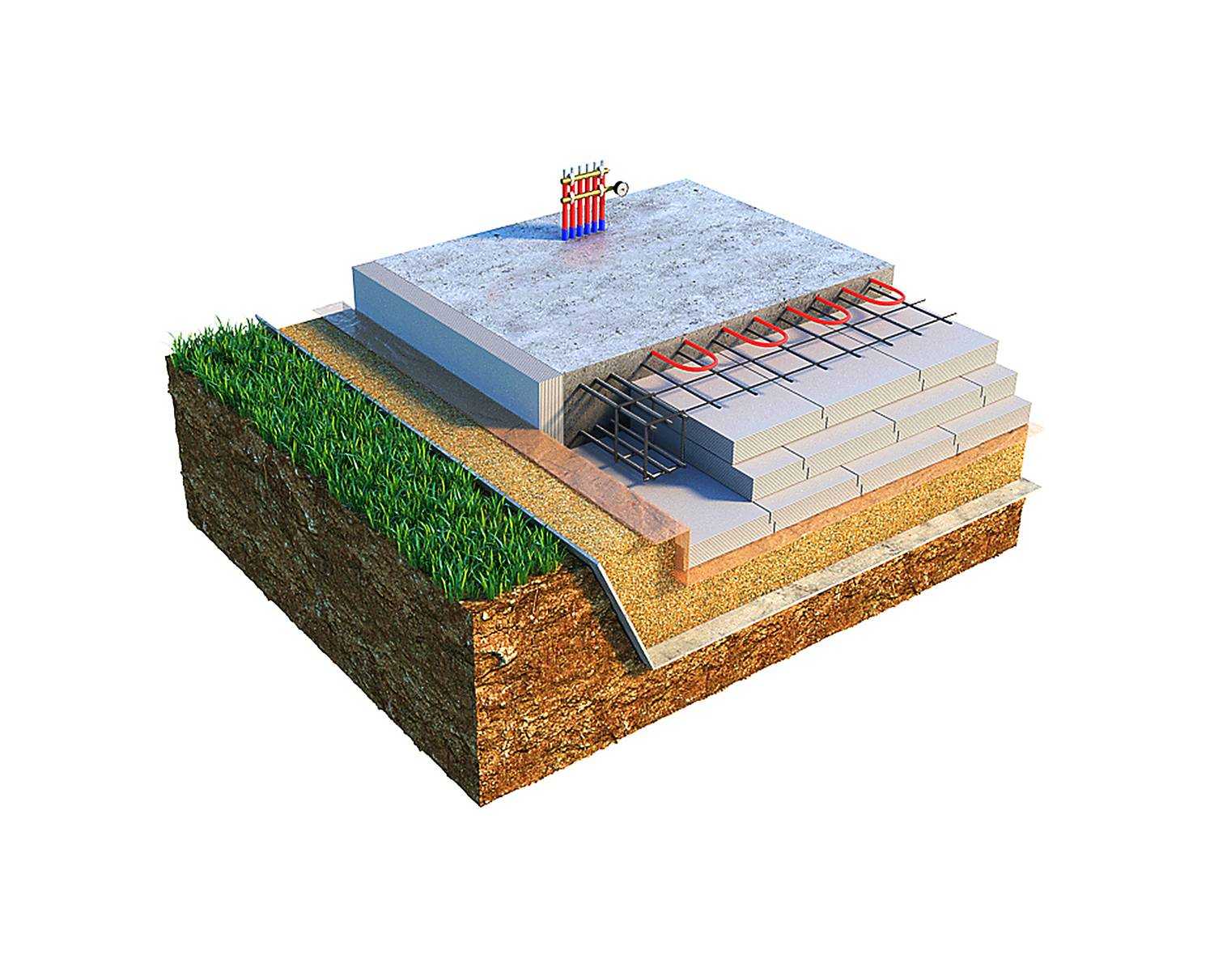

Устройство в разрезе с фото и технология монтажа

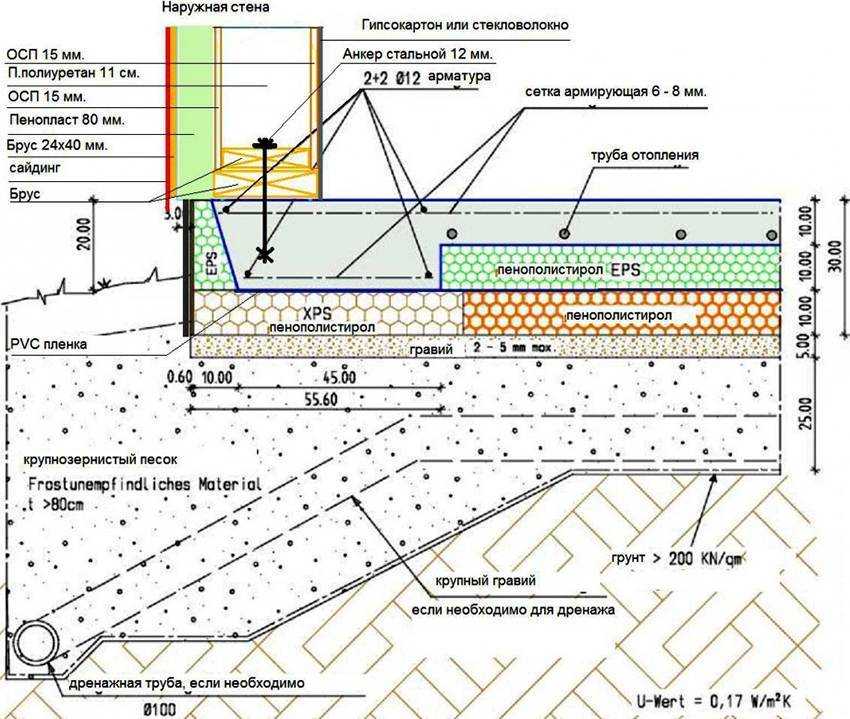

Плитный фундамент по шведской технологии состоит из следующих слоев (снизу вверх):

1. Выровненный и уплотненный грунт.
2. Геотекстиль с уложенными дренажными трубами.
3. Подложка из утрамбованного песка.
4. Теплоизоляционный материал.
5. Гидроизоляция.
6. Теплоизоляционный материал.
7. Арматурный каркас.
8. Трубы теплого пола.
9. Бетонная плита.
10. Финишное покрытие пола.

Для предотвращения сил морозного пучения по контуру сооружения устраивают дренажную систему для отвода грунтовых вод. Если для устройства подушки используют песок и щебень, то между ними прокладывают геотекстиль. Все коммуникационные и инженерные сети закладываются в тело основания под монолитную плиту.

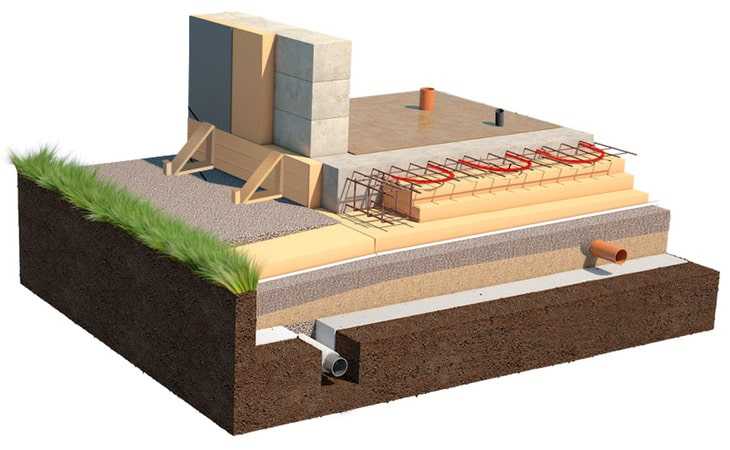

На фото утепленная шведская плита:

Последовательность технологических этапов строительства:

1. Подготовка участка, снятие плодородного слоя высотой до 40 см.
2. Устройство на дне углубления слоя геотекстиля.
3. Укладка и утрамбовка подушки.
4. Строительство опалубки.
5. Монтаж дренажной системы по периметру конструкции.
6. Закладка инженерных сетей.
7. Устройство теплоизоляционного материала.
8. Установка армокаркаса на подложках.
9. Монтаж труб для системы обогрева полов с последующим подключением к коллектору и подачей воздуха.
10. Заливка бетонным раствором всей конструкции.

Область использования

Плитный фундамент по шведской технологии широко применяется в странах СНГ и чаще всего для строительства таких сооружений:

• домов из бревен и бруса;
• каркасно-щитовых построек;
• зданий из пенобетона и другого легковесного материала.

Грунтовые условия:

1. песок;
2. глина;
3. супесь;
4. суглинок;
5. водонасыщенная почва.

Плюсы и минусы технологии

Преимущества:

1. Сокращение сроков строительства за счет одновременного монтажа инженерных коммуникаций и закладки фундамента.
2. Теплоизоляционный материал снижает потери тепла через основание, тем самым позволяя сократить расходы на отопление дома.
3. Ровная поверхность монолитной плиты после затвердевания уже готова к укладке финишного напольного покрытия.
4. Грунт под основанием не промерзает, что снижает вертикальные силы давления со стороны почвы, возникающие в результате морозного пучения.
5. Строительные работы обходятся без применения тяжелой техники.

Недостатки УШП оснований:

1. Не подходят для строительства на грунтах с высокой степенью пучения.
2. Значительные материальные затраты на закладку силовой конструкции.
3. Не рассчитаны под строительство тяжеловесных конструкций, в том числе многоэтажных зданий.
4. Не подходят для строительства домов, у которых по проекту предусмотрено подвальное помещение.

Технология строительства своими руками

Представленная ниже инструкция пригодна для строительства УШП на любом типе грунта.

Желательно исключить строительство фундамента на торфянистых, почвенно-растительных и илистых почвах. В противном случае рекомендуется удалить слой неподходящей почвы и заменить его плотным песком.

При этом не забывать об учете несущей способности фундамента. Она должна начинаться с отметки 1 кг/

Материалы

Все расчеты по количеству материала, на целесообразность возведения конструкции и плотность почвы лучше доверить специалистам. Существует риск допущения ошибок, что в итоге приведет к нежелательным последствиям. Только после получения всех необходимых данных можно приступать к строительству фундамента УШП.

Начальный этап возведения фундамента подразумевает подготовку необходимых материалов. Ниже приведен стандартный список. Но он может изменится, согласно требованиям строителя.

Материалы:

• вспененный полистирол в количестве 0.3 куб.м на 1 кв. м;
• металлическая арматура;
• проволока для соединения стальных деталей и труб;
• хомуты из пластика для фиксации металлического пояса;
• полиэтилен с толщиной от 15 см – расход до 1.2 кв. м на 1 кв. м фундамента;
• геотекстиль – до 1.4 кв. м на 1 кв. м плиты;
• прочная доска для сооружения опалубки – примерное количество: от 1 до 1.5 куб. м;
• плотный песок, гравий со средней фракцией;
• бетон – от до куб. м на 1 кв. м фундамента.

Дополнительно потребуются полимерные трубы, фитинги и прочие изделия для обустройства систем водоснабжения, отопления, других инженерных коммуникаций.

Что из себя представляет УШП?

Аббревиатура УШП расшифровывается как утепленная шведская плита. Фундамент УШП это функциональное и энергоэффективное решение для вашего дома. Его главная особенность в том, что в основание встроены все системы коммуникаций, в том числе подогрев полов.

У такой технологии есть ряд преимуществ:

• высокая скорость возведения;
• отсутствие ограничений — это делает его универсальным вариантом для любого участка (в отличие от многих альтернативных решений). Тип грунта при этом влияет на толщину бетонной плиты в УШП, которая рассчитывается индивидуально;
• более экономичный расход бетона — по сравнению со стандартными плитными фундаментами;
• готовность к укладке чистового напольного покрытия — соответственно, количество подготовительных отделочных работ сокращается;
• отсутствие необходимости в выкапывании глубокого котлована — а это сокращение количества земляных работ и экономия времени и средств;
• готовность всех коммуникационных систем еще на начальном этапе строительства — это также ускоряет процесс возведения;
• отличная энергоэффективность — дом будет максимально сохранять тепло, что позволит снизить затраты на коммунальные услуги.

Утепленная шведская плита имеет несколько альтернатив. Давайте сравним их между собой и определим основные преимущества и различия.

Свайный фундамент или УШП

Свайный фундамент представляет из себя группу свай, заглубленных в землю на разных уровнях в зависимости от типа грунта.

Среди его преимуществ можно назвать:

• универсальность — подходит для разных типов грунтов;
• простота расчета свайного поля — в зависимости от планировки можно сделать самостоятельно;
• экономичность — сваи являются самым бюджетным вариантом для основания, которое можно возвести и своими руками.

Но есть у него и минусы:

• необходимость использовать крупную технику для возведения — это возможно не на любом участке, поскольку не везде есть достаточная площадь для маневра, плюс всегда есть риск повредить или вообще разрушить соседние постройки;
• сложность расчетов для предотвращения смещения свай;
• обязательное исследование почвы — поскольку высока вероятность усадки конструкции;
• ограниченность в применении — для построек из кирпича, бетона или блоков лучше подойдет УШП, поскольку сваи недостаточно надежны.

УШП или ленточный фундамент

Ленточный фундамент представляет собой сплошную ленту из бетона по всему периметру здания под несущими стенами.

Среди его преимуществ можно назвать:

• отсутствие необходимости в применении крупной техники — для возведения такого основания хватит только человеческого ресурса;
• относительная бюджетность — количество нужных для постройки материалов сокращается за счет небольших размеров самого основания;
• высокая скорость возведения — она достигается благодаря простоте конструкции.

Есть у него и минусы:

• тщательный анализ и произведение сложных расчетов — как и предыдущий вариант, этот тип основания требует тщательной подготовки, которая стоит недешево;
• большой вес — который может привести к перекосу дома (когда одна его часть опустится ниже остальных);
• ограниченность в применении — например, такой фундамент нельзя использовать на пучинистых грунтах или на участках с высоким уровнем грунтовых вод: для таких условий лучше подойдет УШП.

УШП или свайно ростверковый фундамент

Свайно-ростверковое основание представляет собой свайные опоры, объединенные плитами или балками — такая конструкция придает зданию нужную жесткость. Этот вариант является комбинированным — он соединяет в себе лучшие свойства двух предыдущих оснований, ленточного и свайного.

Он имеет следующие преимущества:

• экономичность — для работы можно обойтись небольшой строительной бригадой, а бетон можно замешивать самостоятельно непосредственно на объекте;
• возможность круглогодичного монтажа — что позволяет не ждать наступления теплого времени года и не затягивать с началом строительства;
• уменьшение теплопотерь в холодное время года — это возможно благодаря отсутствию контакта основания с промерзшей почвой;
• отсутствие ограничений по типу грунтов для возведения — такой фундамент подойдет практически для любого участка;
• отсутствие трудоемких и финансово затратных подготовительных работ.

Среди минусов можно назвать:

• невозможность добавления в проект цокольного этажа или подвального помещения;
• ограниченность нагрузки — для такого типа основания нужно выбирать более легкие материалы для стен и внешней облицовки, иначе оно может не выдержать: для более серьезных нагрузок лучше подойдет УШП;
• потребность в дополнительном утеплении — если дом находится в климатическом регионе с суровыми зимами: здесь энергоэффективная УШП тоже выигрывает.

Достоинства и недостатки утепленной финской плиты (УФП) в сравнении с утепленной шведской плитой (УШП)

Конечно, финский изолированный фундамент — не панацея от всех проблем и имеет не только сильные, но и слабые стороны. Из плюсов отмечают:

1. Рентабельность. Для устройства фундамента такого типа требуется минимальное количество строительных материалов.
2. Посуда удобна в использовании.
3. Давление передается на ленточную часть фундамента, стяжка основания в этом не участвует.
4. обустроить пол можно несколькими вариантами, например, сделать его электрическим или водяным.
5. Фундамент закладывается максимально быстро и легко.
6. Отлично подходит для труднопроходимой местности, даже на неровной местности с неровностями и склонами.
7. Он накапливает и сохраняет тепло.

К недостаткам можно отнести:

1. Необходимость выкопать ленточную яму.
2. Процедуру обратной засыпки траншей и периметра здания обойти нельзя.
3. Используются неметаллические материалы.
4. нужна помощь специального оборудования.

Если сравнивать УФФ с утепленной шведской плитой, то главное отличие между ними — использование у финнов ленточного фундамента в виде вспомогательной опоры по всему периметру здания.

Утепленная шведская плита представляет собой обычную бетонную плиту, которую заливают в специальный лоток из пенополистирола. По сути, это неразъемная конструкция, к которой крепится отмостка, выполняющая роль водоотводящей системы. Шведская плита укладывается на подушку из песка и гравия, после чего производится установка проволочной сетки из арматуры и прокладка коммуникаций для будущего дома. По окончании арматура заливается бетоном и полученная поверхность тщательно шлифуется.

Отсюда следует, что установку УФФ необязательно производить на идеально ровной поверхности, поэтому не стоит опасаться участков с небольшим уклоном.

Поскольку между площадкой перекрытия и ленточным фундаментом нет жесткого соединения, конструкция становится устойчивой, не боится разрушения и повышает устойчивость к нагрузкам и давлению на проблемных неустойчивых грунтах. Технология укладки UVF позволяет отливать лист после того, как возведены стены и установлена ​​крыша. Поэтому такой способ идеален для строительства зимой, не прерывая процесс из-за морозов.

Однако стоимость установки утепленного финского фундамента дороже, чем использование утепленных шведских плит. На итоговую стоимость влияет высота основания и то, на каком уровне будет укладываться лента основы.

Технология утепленной шведской плиты на примере фирмы Dorocell

Около 10 лет назад первые отечественные энтузиасты — застройщики пользовались типовыми проектами именно этой компании. По определению Dorocell, оптимальным энергоэффективным фундаментом для малоэтажного домостроения является высококачественная монолитная бетонная плита с ребрами жесткости, внешней термоизоляцией и встроенным подогревом.

Схема технологии устройства утеплённой шведской плиты УШП с использованием материалов Технониколь

Термоизоляция, представляя из себя своеобразное «корыто» для заливки бетона, служит естественной несъемной опалубкой.

Принципиальная схема УШП в разрезе

Приведем детальный обзор фундамента утепленной шведской плиты:

1. Опалубка из полистирола ПСБ-С собирается на утрамбованной песчано-щебневой подсыпке. На дне постели засыпки выполнены уклоны и установлена дренажная труба.
2. Опалубка высотой 400 мм состоит из плит толщиной 100 мм и образует по периметру прямоугольные пазы сечением 400×200 для образования ребер жесткости и постель для заливки основной плиты толщиной 100 мм.
3. Армирование ребер выполняется в двух поясах профилем переменного сечения диаметром 8 — 12 мм. Армирование плиты пола осуществляется с помощью сварной сетки 150×150 мм.
4. В плиту пола замуровываются трубопроводы системы отопления. Армирование плиты пола осуществляется с помощью сварной сетки 150×150 мм, укладываемой поверх труб теплого пола.
5. Кроме теплого пола бетоном заливаются и другие коммуникации — водопровод, канализация, электрическая разводка по комнатам.
6. Утепление отмостки осуществляется по периметру фундамента 70-миллиметровыми плитами ПСБ-С, примыкающими снаружи к полистирольной опалубке на глубине ее контакта с подсыпкой.

Юбка теплоизоляции вокруг фундаментной плиты предохраняет от промерзания

Описанная схема соответствует нагрузке, образуемой двухэтажным домом с несущими стенами из ячеистого бетона, а также климатическим условиям с индексом мороза 4000 — 8000. Увеличение нагрузки требует увеличения сечения ребер жесткости, а более суровый температурный режим — добавления одного или двух дополнительных слоев утеплителя.

материале по ссылке.

Что такое УФФ?

Термин стал известным благодаря строительным форумам, но официальным не является. В соответствии с категориями СНиП речь идет о сочетании МЗЛФ и пола по грунту, при устройстве которых применена внешняя теплоизоляция.

Набирающая популярность в РФ схема фундамента от финской строительной компании Omatalo предусматривает:

1. Мелкозаглубленный ленточный фкндамент, состоящий из бетонной подошвы сечением 600×200 и фундаментных блоков толщиной 200 мм, составляющих цоколь необходимой высоты. Обязательна тщательная трамбовка грунта обратной засыпки.
2. Армированную цементно-песчаную стяжку толщиной 80 мм, отлитую поверх 150-миллиметрового слоя экструдированного пенополистирола (ЭППС). Перед заливкой укладывается разводка труб водяного теплого пола. Изоляционные плиты покоятся на мелкофракционном противокапиллярном щебне. Под щебнем расположена песчаная засыпка.
3. Конструктивное разделение цоколя и плиты пола слоем ЭППС. Плита толщиной 50 — 70 мм примыкает к внутренней стороне цоколя и расположена на всю его высоту, упираясь снизу в подушку фундамента.
4. Обустройство утепленной подмостки с помощью 120-миллиметровых плит ЭППС, установленных по внешнему периметру цоколя на глубине верха фундаментной подушки.

Принципиальная схема устройства УФФ — утеплённого финского фундамента

Застройщики варьируют эту схему, изменяя толщины слоев, теплоизоляционные материалы и некоторые другие компоненты. Например, вместо ЭППС под стяжкой могут быть установлены плиты ПСБ-С (наиболее прочные сорта пенопласта), а при устройстве теплого пола в некоторых случаях предпочтение отдается электрическим системам. В климатических зонах с индексом мороза более 70 000 цоколь предпочитают отливать в несъемную опалубку из экструдированного полистирола. Общим же для всех модификаций уфф остается соблюдение трех принципов:

• МЗЛФ располагается в траншее с утрамбованным грунтом обратной засыпки;
• теплоизоляционные слои расположены под стяжкой пола, а также между цоколем и стяжкой;
• обязателен монтаж утепленной подмостки с примыканием к подошве фундаментной ленты.

В европейской и североамериканской практике эта схема не выделяется в особую категорию, но входит в группу противоморозных или утепленных МЗЛФ. В основном, встречаются два термина:

• Frost Protected Shallow footing/foundations (FPSF) и
• Insulated Shallow footing.
