Утеплённая шведская плита: главные принципы строительства

Порядок строительства шведской плиты

Любой фундамент начинается с земляных работ. Необходимо снять как минимум 60 см верхнего слоя. Желательно выбрать грунт на 1–1,5 м шире габаритов фундамента. Заранее предусматривается подвод всех коммуникаций (электричество, водопровод, канализация).

После засыпки песчаной подушки толщиной 20 см, необходимо разровнять и утрамбовать песок. По периметру песчаной подушки следует предусмотреть место для укладки дренажной трубы . Для этого от одного из углов котлована на расстоянии 0,8–1 метра от края песчаной подушки создается траншея с уклоном 0,005–0,01 (5–10 мм на 1 погонный метр).

Вся площадка устилается геотекстиль. Поверх него насыпается, разравнивается и утрамбовывается щебень фракции 5-20 мм. Затем начинается укладка дренажного трубопровода с низшей точки заложения труб. После того, как дренажные трубы соединены между собой, еще раз проверяется их общий уклон, а также его равномерность. Уложенные дренажные трубы следует обсыпать инфильтрационным слоем, обеспечивая максимальный приток воды к дренажному трубопроводу.

По периметру фундамента и под ребрами жесткости слой щебня должен составить 10-20 см над песчаной подушкой. Меньший слой не обеспечит достаточного дренирования основания.

Переходим к гидроизоляции. Наиболее оптимальное решение – это использование полимерно-битумных мембран или ПВХ-мембран. Можно воспользоваться полиэтиленовой пленкой толщиной 250 мкм, в два слоя. Если для изготовления мембраны используются несколько рядов пленки, укладывайте их с перекрытием и заклеивайте толстой поливинилхлоридной склеивающей лентой.

Следующий этап – изготовление пенополистирольной опалубки для фундамента. В Швеции эта технология не нова, и многие шведские предприятия выпускают готовые элементы для устройства подобных фундаментов. При отсутствии готовых блоков импровизируем и выстраиваем несъемную опалубку из стандартных листов пеноплекса. В ней предусматриваем ребра жесткости и боковые ограничивающие бортики.

Для утепления ребер жесткости фундаментной плиты необходимо применять экструдированный пенополистирол (ЭППС) – прочность на сжатие 200 кПа. Его можно укладывать прямо на полимерно-битумные мембраны и заливать растворами на основе цемента.

Горизонтальное утепление фундаментной плиты между ребрами жесткости можно выполнить из пенополистирола марки ПСБ-С35 (жилые помещения) и ПСБ-С50 при больших нагрузках (гараж). Перед укладкой его на полимерно-битумные мембраны следует проложить один слой полиэтиленовой пленки внахлест 100-150 мм.

Горизонтальное утепление отмостки по периметру фундамента выполняется из пенополистирола марки ПСБ-С35. Плиты укладываются с уклоном от здания. Внутри опалубки устраивается арматурный каркас. Первыми армируются ребра жесткости стальной стержневой арматурой AIII – А500С диаметром 12 мм в четыре стержня (два сверху и два снизу). Затем укладывается система теплых полов.

Над трубами теплого пола сеткой укладывается стальная стержневая арматура AIII – А500С диаметром 6 мм, шаг сетки 150х150 мм. При соединении необходимо соблюдать перехлест не менее 500 мм. Арматура между собой связывается вязальной проволокой.

Теперь, когда все готово, из бетона марки М300 отливается плита. После полного затвердения можно приступать к возведению стен.

Что такое шведская плита

Технология по изготовлению УШП используется сравнительно недавно. Начался процесс использования в Европе. Конструкция – утепленная монолитная плита, в которой проложены основные коммуникации и система водяных полов. Технология изготовления такого фундамента позволяет не беспокоиться о возникновении сил морозного пучения, которых так боятся любые типы фундаментов. Устройство фундамента:

Устройство утепленной шведской плиты

Строительство утепленной монолитной плиты (УШП) не имеет серьезных отличий в изготовлении от обычной. Фундамент такого типа обладает следующими преимуществами:

Возможность монтажа в конструкции плиты теплого пола и других коммуникаций. Это существенно упрощает процесс строительства дома. Нет необходимости в обустройстве технического подполья, где обычно протягивают трубы водоснабжения и водоотведения. За счет этого сокращаются не только затраты на производство работ, но и их продолжительность.
УШП позволяет уменьшить затраты на эксплуатацию дома. Помимо прокладки системы подогрева технология предусматривает монтаж утеплителя, который предотвращает снижение температуры в помещениях. Фундамент позволяет сохранить тепло внутри дома, не пустить его в землю.
Стены защищены от сырости благодаря отсутствию условий для возникновения конденсата. За счет этого они не боятся плесени, грибка и гниения. Шведский плитный фундамент позволяет увеличить долговечность всего дома.
Такая опорная часть подходит практически для всех видов строений с разными геологическими условиями участков. Благодаря тому, что фундамент не заглублен в землю, исключается влияние на него уровня грунтовых вод. Монолитная плита имеет высокую несущую способность, поэтому технология подойдет как для строительства легких каркасных и деревянных зданий своими руками, так и для массивных кирпичных домов.
Предотвращение морозного пучения. Это явление делает фундамент особенно уязвимым, поскольку приводит к неравномерной усадке основания. Пучение возникает при одновременном воздействии двух факторов влаги и отрицательных температур. Избавившись хотя бы от одного из них, можно не беспокоиться о сохранности конструкций. Монолитная утепленная шведская плита (УШП) – это фундамент, который предотвращает охлаждение почвы в зимний период непосредственно под пятном застройки. Это вызвано тем, что в полу расположена система водяного отопления, которая хоть и отделена от земли слоем утеплителя, все равно отдает ей какую-то часть тепла.
Ровность поверхности плиты позволяет укладывать напольное покрытие первого этажа без дополнительных мероприятий. Это позволяет упростить отделочные работы, сократить стоимость и сроки строительства дома.
Устройство фундамента не требует наличия большегрузной техники. Утепленная плита, как и другие монолитные варианты, позволяет выполнять работы без привлечения грузоподъемных кранов. Кроме того, незаглубленный вариант не предполагает серьезной разработки грунта: достаточно лишь снять плодородный слой почвы, глубина которого составляет 20-30 см (работу можно выполнить своими руками) и сделать трамбовку.
Конструкция всегда имеет одинаковую температуру. У УШП нет циклов замораживания-оттаивания, которые приводят к ограничению срока эксплуатации элементов дома.

Конструкция плиты

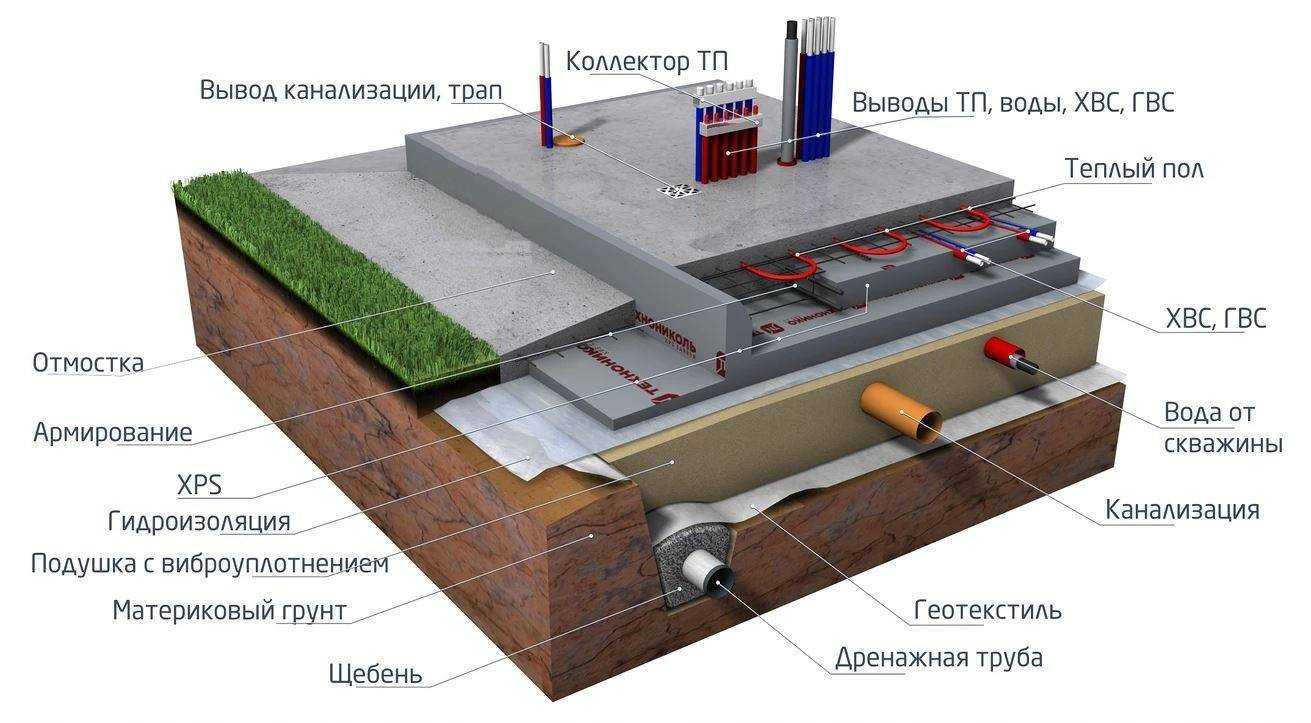

УШП фундамент — многослойная конструкция в виде пирога, главной частью которой является железобетонная плита. Она состоит из таких конструктивных элементов:

Дренажная система из гравийной подушки или слоя из смеси гравия и щебня. Она же является демпфером, компенсирующим деформации почвы при замерзании и оттаивании. В дренаж монтируется система водоотвода, по которой талые или грунтовые воды будут отводиться от здания.
Геотекстиль, отделяющий дренажную систему от грунта, который может его засорить.
Гидроизоляционный слой отделяющий железобетонный монолит от грунтовых вод.
Сверху укладывается теплоизолирующий материал, в основании и по контуру фундамента, чтобы избежать появления мостиков холода и обеспечить одинаковую температуру всей плиты.
Каркас из толстых стальных прутьев, придающий фундаменту из УШП дополнительное сопротивление изгибающим и растягивающим нагрузкам.
Все виды инженерных коммуникаций прокладываются внутри монолита – силовые и связевые кабели, водопровод, канализация, система теплого пола тоже устраивается на начальном этапе перед заливкой фундамента.
Бетонная плита, на которую будет приходиться вся нагрузка – ее толщина подбирается, исходя из этажности здания и типа грунта. Под несущими стенами или колоннами делаются ребра жесткости.

При расчете толщины фундамента УШП лучше обратиться к проектировщикам, которые учтут тип грунта, марку раствора и другие характеристики, необходимые для успешного осуществления проекта. Слишком тонкое основание рискует треснуть под весом здания, а толстое приведет к необоснованным затратам. В зависимости от расчетных параметров, толщина фундамента находится в пределах 15-35 см.

Таблица 1. Сравнение схем проведения работ по устройству фундамента
Шведская плита	Финская плита
Снятие верхнего слоя грунта (1-1,5 м).	Снятие верхнего слоя грунта (0,8 м).
Засыпка и утрамбовка песчаной подушки 15-20 см.	Засыпка и утрамбовка песчаной подушки 15-20 см.
Укладка дренажного слоя, разводка труб под коммуникации.	Монтаж гидроизоляции.
Засыпка слоя гравия 15-20 см.	Закладка труб под коммуникации.
Укладка полистирола.	Бетонирование плиты.
Устройство опалубки, проверка горизонта.	Укладка толстого (от 15 см) слоя утеплителя.
Установка временных подставок для армирующей основы.	Монтаж плит с теплым полом и дополнительными инженерными коммуникациями.
Прокладка труб для теплого пола.	–
Заливка основания слоем бетона до 10 см.	–

Минусы УШП

К главным минусам такой конструкции можно отнести:

необходимость наличие опыта возведения фундаментов подобного вида, чтобы не допустить оплошностей, которые будет довольно сложно исправить впоследствии;
невозможность устроить подвальное помещение;
значительные трудности при устройстве на участке имеющем уклон, связанные с большим объемом земляных работ по выравниванию площадки под фундамент.

Вот пожалуй и все минусы. Не так уж много, но для кого-то они могут иметь решающее значение на этапе выбора конструкции основания.Если у вас достаточно ровный участок, а подвал не требуется, то можете смело выбирать утепленную плиту в качестве фундамента.

Для чего необходим фундамент по типу утепленной шведской плиты

Тот, кто следит за новинками научно-технического прогресса, может видеть картину, что практически во всех сферах деятельности человечества наблюдается стремление максимально снизить зависимость от невозобновляемых источников энергии – твердого топлива, нефти и природного газа. Вплотную коснулась эта тенденция и строительной отрасли.

Уже в наше время во многих странах на законодательном уровне решается вопрос о возведении зданий со степенью энергоэффективности не ниже категории «пассивного дома». За счет особенностей своей конструкции, рационального расположения на местности, оснащённости современным инженерным оборудованием, подобные здания отличаются крайне низким потреблением внешней энергии, обеспечивая при этом комфортные условия проживания людей.

Цены на цемент

~~цемент~~ Строительство «пассивных домов» — это уже вполне обыденная практика во многих странах мира, причем, закреплённая на законодательном уровне

По существующим европейским стандартам, «пассивный дом» должен для создания оптимальных условий проживания потреблять не более 15 кВт-час на квадратный метр площади в год. Если сравнить с домами старой постройки, у которых такой показатель доходил до 300 кВт-час, и даже новыми зданиями, уже относящимися к постройкам низкого уровня потребления (60 кВт-час), то разница – более чем существенная.

Само понятие «пассивности» в данном случае подразумевает, что само здание не вырабатывает необходимой энергии для полного обеспечения жизнедеятельности. То есть основной упор делается не на насыщенность сложным оборудованием, а на планировочные решения, особенности архитектуры. Такой дом должен в максимальной степени поглощать, накапливать поступающую энергию и максимально эффективно ее использовать.

Кстати, дальнейшее развитие этой тенденции подразумевает строительство домов «нулевой энергии», то есть не нуждающихся во внешних источниках, и даже класса «энергия плюс», то есть выработанной энергией здание может даже «поделиться». Однако, вот это развитие уже в большей мере основано на применении передовых новинок высокотехнологичного инженерного оборудования. А архитектура самого здания остается примерно такая же, как и в домах «пассивного» типа.

Несложно понять, что на первый план обязательно выходят проблемы максимальной термоизоляции жилого дома, причем – всех без исключения конструкций, способных хоть в какой-то мере стать проводником холода. А одним из основных путей теплопотерь всегда является фундамент и пол первого этажа. И вот фундамент по типу УШП отлично вписывается в эту концепцию «пассивного дома» с минимальным уровнем потребления энергии.

Интересно, что понятие «шведская» – весьма условное, не отражающее истории возникновения и развития этой технологии. Первые опыты по использованию подобных фундаментов проводились еще в начале XX века, причем, даже не в Европе, а за океаном, в США. С развитием технологий производства прочных и высокоэффективных утеплительных материалов этот метод стал широко практиковаться и в Старом Свете, и на пальму первенства здесь опять же претендуют не шведы, а немцы. Скорее всего, такое название пошло оттого, что подобные фундаменты очень широко практикуются в Северной Европе, в Скандинавии и в Швеции – в частности, что неудивительно, учитывая суровость тамошнего зимнего климата. Кроме того, многие высококачественные термоизоляционные материалы, применяемые в таком типе бетонных оснований для домов, выпускаются именно в Швеции.

Впрочем, это все – «лирические отступления», и пора перейти к рассмотрению уже самой структуры этой самой «утеплённой шведской плиты».

Технология изготовления фундамента

Устраивается шведская плита согласно следующим этапам:

Сначала разрабатывается котлован мелкого заглубления. Расчет его ширины должен включать размера дома по периметру плюс немного припусков с каждой стороны. Также производятся углубления под несущие стены.
Котлован покрывается ровным слоем песка. В некоторых случаях целесообразен геотекстиль. Он пропускает воду, но удерживает песчаный слой. Его толщина должна быть 10-15 см.
Слой песка тщательно утрамбовывается. Поверх него укладывается дренаж и водопроводные, канализационные и электротехнические коммуникации. По их длине необходимо дать небольшой запас.
Укладывается слой гравия, который покроет трубы. Его необходимо утрамбовать так, чтобы монолитная железобетонная плита была идеально ровной. Для этого слой материала увлажняют водой.
Укладываются два слоя пенопласта, между которыми выстилается гидроизоляция. Можно воспользоваться полимерной плойкой. Слой утепления должен составлять 20 см.
Поверх пенопласта выкладываются трубы системы теплого пола. Чтобы они сохранили объем при заливке бетоном, их стоит накачать воздухом.
Выкладывается армирующая сетка.
Многослойная конструкция одномоментно заливается бетоном и сразу разравнивается.

Следуя технологии многослойного пирога, шведская плита своими руками вполне реализуема и не требует привлечения специалистов.

Правила армирования фундамента

Чтобы плита сохранила свою жесткость и форму на протяжении всего срока эксплуатации, применяется армирование. Перед началом работ необходимо произвести расчет прутьев и подготовить их к эксплуатации, а также проволоку для соединения пересечений прутьев.

Она может иметь сечение диаметром от 4 до 8 мм. Необходимо нарезать из нее куски по 20 см. Расчет количества арматуры производится исходя из правила, что расстояние между ее прутьями составляет от 20 до 40 см.

Материал не должен быть ржавым или иметь малейшие деформации в своей структуре. Для связки шведской плиты, необходимо использовать два слоя арматуры. Первый располагается на высоте 5 см от дна котлована, а второй – чуть ниже уровня опалубки.

Для связки прутьев стоит применить специальный крюк или пистолет для вязки. Если планируется возвести тяжелые стены дома, то можно использовать и сварку

Важно надежно зафиксировать углы связки. Для устройства шведской плиты лучше применить ребристые прутья с поперечным сечением. Связывают их проволокой, узлом в виде восьмерки

Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Связывают их проволокой, узлом в виде восьмерки. Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Важно помнить, что прутья не должны соприкасаться с грунтом, так как это может вызвать их коррозию

Как произвести расчет?

Если планируется возвести «шведскую стенку» для малогабаритного здания, то расчет параметров можно произвести самостоятельно, придерживаясь таких параметров:

Слои фундамента шведская плита

толщина общей плиты производится железобетонной отливкой и должна оставаться в пределах 120-180 мм;
по периметру основания необходимо оснастить ребра жесткости не меньше, чем 30×30 см. Они станут основанием под несущие стены;
под стены дома по всему периметру возводятся внутренние ребра жесткости с шагом от 1.5 до 4 м;
размер укрепляющих полос должен быть не меньше, чем 200×200 мм;
ушп фундамент может иметь разную глубину. Если задумано цокольное помещение, то котлован может достигать 2 м;
плита армируется стальным прутом диаметром 10-14 мм и ячейкой 20×20м; производится двухслойное армирование, с расстоянием между слоями более 100 мм. Нужно следить, чтобы сетка армирования полностью поглотилась бетоном.

Утепление фундамента

Технология фундамента предполагает интегрирование в него системы теплого пола. Чтобы утепленная шведская плита стала возможна, необходимо следовать следующим правилам установки греющих труб:

устройство труб должно быть плотным, причем вдоль наружных стен необходима более высокая плотность, нежели посередине плиты;
чтобы сбалансировать расход труб и обеспечить оптимальную теплоотдачу, расстояние между ними должно быть не менее 10 см;
чтобы обеспечить равномерное распределение тепловых потоков, расстояние между трубами должно составлять не более 25 см; температурные перепады по полу не должны превышать 4 градусов, тогда они не будут ощущаться ногой;
греющие трубы должны быть заложены в ушп фундамент не менее, чем в 15 см от наружных стен;
расчет длины труб рекомендуется производить так, чтобы она не была больше, чем 100 м, потому как чрезмерная длина приводит к гидравлическим потерям.

Шаг 6. Укладка бетона

На фундамент для моей небольшой баньки ушло 1,5 куба бетона марки М300 (ниже М300 для фундамента использовать не рекомендуется, выше – пожалуйста). Укладывать пришлось опять же самостоятельно при помощи лопаты и разравнивать металлическим правилом. Для шведской плиты достаточно 10 см бетона.

Далее примерно неделю бетонную плиту нужно увлажнять, поливая водой, чтобы она не потрескалась. Желательно также, особенно в жаркую погоду, бетон чем-нибудь накрыть (полиэтиленом, например), чтобы вода быстро не испарялась. Опалубку можно разбирать только после того, как бетон окончательно схватится.

Готовая утепленная плита. Недели через 2 можно строиться дальше!

Вот и все, у меня получился фундамент, возвышающийся над уровнем земли на 20 см (два слоя ЭППС по 5 см + слой бетона 10 см). Такой цоколь прекрасно защитит нижний венец деревянной бани от испарений земли и атмосферной влаги.

Характеристики шведской плиты

УШП фундамент является неоспоримым достижением в сфере строительных технологий. Его конструкция удачно сочетается при возведении современных индивидуальных строений. Особенно он актуален в северных климатических зонах и на проблемных грунтах.

Утепленная шведская плита имеет специфическую структуру, в которую входят утеплитель, гидроизоляция, несколько слоев бетона, металлическая арматура, система обогрева «теплый пол». Такой «пирог» несомненно, выигрывает в сбережении тепла, создания комфорта в доме, как ни парадоксально – ускорении выполнения нулевого цикла.

Посмотрите видео, подробно рассказывающее о всех характеристиках УШП плиты.

https://youtube.com/watch?v=7OZ-WYTs2SE

Применение шведской плиты практически всегда лучше по многим характеристикам:

Разновидность и структура грунтов – приемлемо на всех грунтах, кроме скальных.
Уровень подземных вод – не имеет значения. Высокий уровень залегания грунтовых вод всегда оказывает негативное влияние на фундаменты. В случае с плитой риски минимизируются за счет дренажа, гидро и теплоизоляции.
Вес здания, материал стен. Шведская плита закладывается под одно или двухэтажные строения из любого материала.
Архитектура дома. Разнообразные геометрические формы и стили. Отсутствие подвала.
Особенности рельефа – только ровная площадка или с небольшим уклоном.

В фундаментах в первую очередь ценится прочность. Ленточный и столбчатый фундаменты достаточно надежны, однако по материальным и временным затратам шведская плита имеет преимущество.

Сфера применения

Утепленная шведская плита может быть обустроена практически на всех грунтах, но в основном практикуется на пучинистых, которые увеличиваются в объеме при промерзании, оказывая давление на фундаменты. Специальная технология позволяет нивелировать этот процесс и добиться ощутимых результатов по энергосбережению дома. К тому же она помогает уменьшить расходы на строительные материалы и сроки заливки фундамента.

Рекомендуем посмотреть видео об основах монтажа и утепления УШП основания для дома.

Основным материалом для УШП являются бетон или железобетон и экструдированный пенополистирол. Их совмещение позволяет добиться максимальной прочности и хороших показателей морозостойкости при перепаде температур.

Достоинства

Хотя УШП фундамент имеет множество плюсов, минусы также присутствуют. Скажем несколько строк о преимуществах:

Возведение на любых грунтах за исключением скальных. Технически это возможно сделать, но экономически – невыгодно.
Снижение теплопотерь дома в целом в связи с повышенной энергоэффективностью шведской плиты.
Сокращение сроков выполнения нулевого цикла. Работы с момента расчистки площадки и до заливки «теплого пола» производятся от десяти до четырнадцати дней.
Прочность конструкции и устойчивость к деформациям за счет распределения нагрузок по всей поверхности фундамента.

Недостатки

В шведской плите есть определенные минусы, и самый неприятный из них – это невозможность проведения ремонта конструкции, т.е. если была допущена ошибка в подборе горизонтального утеплителя или его толщине, то этого уже не исправить.

Также невозможно устранить трещины или усилить плиту, если был неверно сделан расчет нагрузок, а обнаружение трещин является проблематичным. При планировании дома необходимо тщательно продумать места ввода и размещение коммуникаций, которые будут вмурованы в плиту.

Существует еще один аспект – отсутствие подвала, однако является ли это недостатком, каждый решает самостоятельно.

Технология строительства: своими руками делать не стоит

Точную глубину закладки фундамента определяют, исходя из особенностей рельефа и характеристик грунта. Насыпь из песка делается на 2 м в каждую сторону больше площади плиты после того, как с пятна застройки будет удалён плодородный слой грунта. На естественное основание укладывается геотекстиль с плотностью 200-250 г/м², с заведением на бровку котлована и нахлёстом не менее 1 м.

Если сказать коротко, весь комплекс работ выглядит так. Засыпанный в котлован песок послойно увлажняют и уплотняют, поднимая уровень подушки до заданной проектом отметки. После того, как плита будет смонтирована, выступающая за её пределы часть насыпи укрывается снятым с бортика котлована краем геотекстиля. Завёрнутые полотна придавливают ранее снятым дёрном или прослойкой утрамбованной глины, после чего производится отмостка с водоотводящим желобом.

Рассмотрим более подробно весь технологический процесс.

Пошаговая инструкция, или как избежать ошибок при монтаже

Главное условие получения качественной плиты УШП – не пытаться делать её самостоятельно. Это довольно сложный технологический процесс, требующий определённой технической оснащённости, и от правильной организации работ зависит многое, если не всё.

Привязка осей здания к местности и разметка котлована.
Геодезические работы, направленные на определение разницы высот под будущим домом.
После определения толщины плодородного слоя, разработка грунта котлована.

Разработка грунта под плиту
Установка закладных элементов системы водоснабжения, которая закладывается глубже отметки промерзания.
Формирование дренажной системы.
Раскатка полотен геотекстиля.
Укладка насыпных слоёв из песка и щебня.

Укладка геотекстиля и отсыпка
Установка закладный для ввода электричества.
Монтаж канализационной разводки.
Установка бортов опалубки из L-блоков и их фиксация брусками.
Укладка нижнего слоя теплоизоляции, на который опираются рёбра плиты.
Раскатка технической плёнки.
Установка второго и третьего слоя плит утеплителя, за счёт которых и формируются утолщения под плитой.
Изготовление хомутов и сборка каркасов для рёбер.
Монтаж коллекторов, разводка труб и опрессовка греющей системы.
Установка пластиковых подставок и укладка на них арматуры горизонтальной части плиты.

Установка арматуры на подставки
Подача бетона, его распределение и выравнивание виброрейкой.
Затирка бетона сначала скребком, а потом затирочной машиной «вертолёт».
Формирование пирога отмостки с укладкой утеплителя.

Конструкция фундамента УШП

Утеплённая шведская плита (УШП) — малозаглублённое основание, которое состоит из нескольких материалов. Бетонное основание является изолированным от грунта слоем утеплителя, представленного в виде экструдированного плитного пенополистирола. Основа подходит для строительства домов малоэтажного типа из пенобетона или кирпича, срубов и каркасных конструкций. При этом в бетонной плите прокладывают коммуникации, она является основой для тёплого пола в доме.

Строительство шведской плиты предполагает разработку схемы

Фундамент представляет собой надёжное, долговечное основание, обеспечивающее устойчивость здания на любом грунте. Параметры каждого слоя определяют в зависимости от массы здания, несущей способности грунта и других факторов.

Положительные и отрицательные черты

Плитное основание, созданное по типу шведской плиты, обладает всеми особенностями классического монолитного фундамента, но имеет и отличия. Главные свойства и преимущества шведской излированной плиты заключаются в следующем:

равномерное распределение нагрузки на грунт, что отчасти обеспечивается слоем утеплителя;
амортизация пучения почвы в результате морозов;
теплоизоляция основной бетонной плиты фундамента;
сочетание утеплённой отмостки и дренажа;
фундамент подходит для любого типа почв;
простая схема армирования без сложных чертежей.

Строительство шведского фундамента требует довольно большого объёма бетона, так как плита представляет собой монолитную конструкцию. В результате этого затраты на материалы довольно большие, что следует учитывать перед началом работ.

Шведская плита позволяет легко монтировать теплый пол на этапе строительства

При строительстве основания важно правильно рассчитать расположение коммуникаций, ведь после завершения монтажа невозможно переделать системы. Шведская плита подвержена риску пучения и неравномерной осадке на грунтах с малой несущей способностью

В результате этого монолитная конструкция повреждается и поэтому строительство требует тщательного расчёта параметров будущего фундамента с учётом особенностей почвы.

Технология фундамента

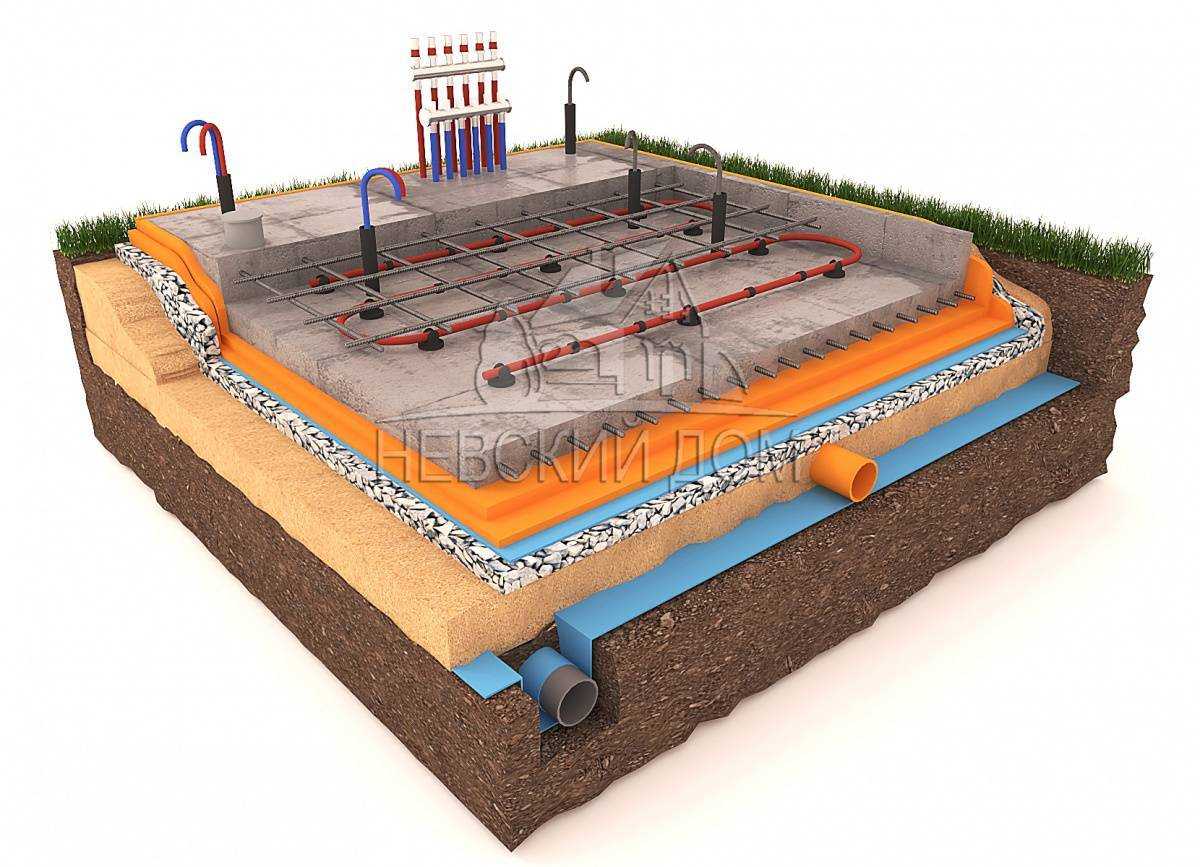

Плитный фундамент имеет многослойную структуру, в которую входят несколько материалов. Каждый из компонентов выполняет определённую функцию

Особенное внимание при строительстве уделяется порядку чередования слоёв. От этого зависит качество, долговечность, прочность основания для здания

Все слои укладывают в четкой последовательности

Монолитная конструкция удобна на разных почвах. При строительстве учитывают функции слоёв плиты, заключающиеся в следующем:

геотекстиль защищает основные слои от влаги из почвы, разделяет грунт и песок;
дренажные коммуникации обеспечивают отвод влаги от фундамента, предотвращая его повреждение;
песок является не пучинистым грунтом и необходим для устойчивости конструкции;
утеплитель обеспечивает теплоизоляцию здания со стороны пола;
гидроизоляция предотвращает гниение, коррозию материалов и коммуникаций;
ещё один слой утеплителя усиливает защиту конструкции;
арматурная сетка необходима для хорошего сцепления бетона;
бетонная плита — основа для создания пола в доме.

Каждый слой имеет параметры, которые соответствуют особенностям грунта, весу здания. При строительстве нужно использовать только качественные материалы, характеристики которых обеспечат долговечность сооружения.

9 плюсов и 3 минуса утепленной шведской плиты

Порядок строительства шведской плиты

Что такое шведская плита

Конструкция плиты

Рекомендации специалистов как утеплять фундамент

Минусы УШП
