Пошаговое руководство

Как правильно вязать арматуру для монолитной плиты + схема

Нормы и правила выполнения работ

Указания по проектированию и изготовлению арматурных каркасов содержатся в двух нормативных документах. ГОСТ 10922-2012 оговаривает технические условия для вязаных и сварных соединений железобетонных конструкций. Свод правил СП 52-101-2003 регламентирует требования к проектированию каркасов.

На основе этих нормативов разработаны типовые схемы вязки арматуры под ленточный фундамент, размеры нахлестов, диаметры используемой арматуры и другие правила производства работ.

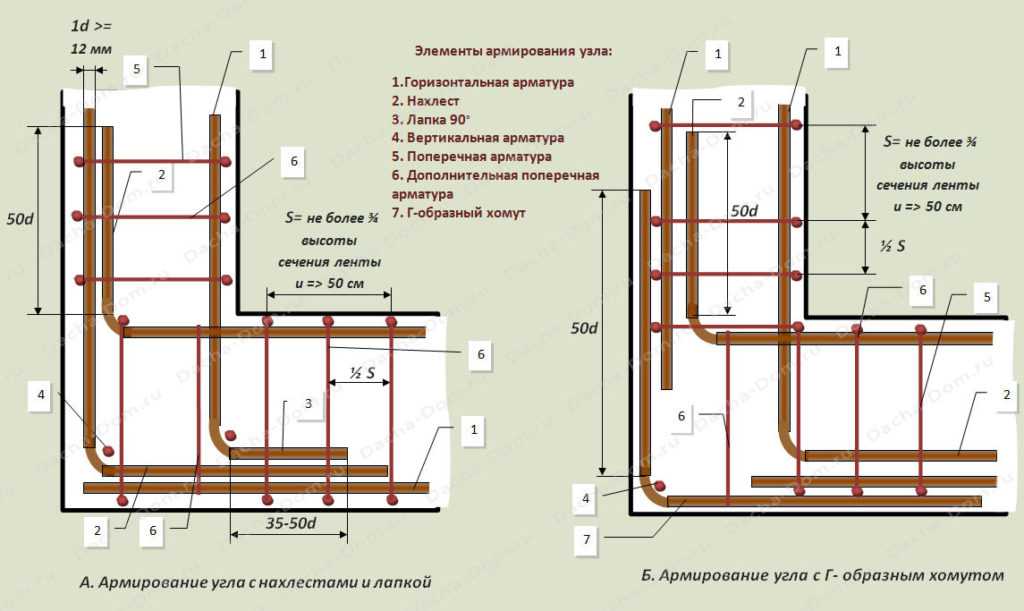

При стыковке стержней на прямых и угловых участках важное значение имеет длина нахлестов. СНиП устанавливает данный параметр в зависимости от диаметра рабочей арматуры (в миллиметрах):

  • 300 мм для прутков диаметром 10 мм;
  • 380 для 12 мм;
  • 480 для 16 мм;
  • 580 для 18 мм;
  • 680 для 22 мм;
  • 760 для 25 мм.

Армирование оконных и дверных проемов

Армирование оконных и дверных проемов обычно осуществляется с использованием плоских каркасов . Для проведения армирования проема необходимо выполнить описанные ниже действия.

Перед тем как проводить операцию бетонирования проем выкладываются стеновыми блоками. Благодаря этому удается избежать неприятных сюрпризов в процессе монтажа перемычек и учесть все особенности оконного или дверного проема. Внутренняя часть проема, расположенная в горизонтальной плоскости, укрепляется при помощи вертикальных подпорок, которые убираются по завершению бетонирования. Если же формируется арка, то ее нижний контур обычно укрепляется посредством металлического листа.

Для армирования армокаркас укладывается в опалубку, через которую необходимо пропустить металлические стержни, стянутые простыми гайками по краям, это позволит избежать распирания опалубки после заливки раствора. В первую очередь армируется верхняя часть проема, а затем боковые части проема. Чтобы удалить лишний воздух и уплотнить раствор, края опалубки простукиваются молотком.

Опалубку с готового дверного или оконного проема не стоит снимать ранее, чем через 28 дней, дабы позволить набрать бетону максимальную крепость.

Благодаря армированию достигается равномерное распределение нагрузки стены дома на проем. Диаметр, используемой для изготовления каркаса арматуры, рассчитывается в каждом конкретном случае индивидуально.

Особенности укладки арматуры

Армирование монолитных бетонных стен – ответственный процесс, который требует определенных умений и навыков

Стены подвала будут испытывать большую нагрузку, поэтому крайне важно правильно уложить арматуру, снизив до минимума риск разрушения сетки при эксплуатации. Какие основные правила укладки арматуры можно выделить?

Необходимо проследить за тем, чтобы арматура – проволока и другие ее элементы – даже близко не касались опалубки и были расположены на некотором расстоянии

Если это соприкосновение допустить, то в момент, когда вы будете убирать опалубку, вы вполне сможете повредить арматурную сеть, хотя вероятность этого относительно невысока. Если опалубка не снимаемая, то через это соприкосновение к стальному стержню будет проникать нежелательная влага. Ячейки арматурной сети должны быть определенного размера. Для подвальных стен оптимальной будет ширина в 25-35 см. Для пущей надежности и прочности конструкции, получаемой после армирования монолитных стен, рекомендуется уменьшать размер ячеек, предусматривая нагрузку, исходящую от перекрытия (если перекрытие также бетонное). Одновременно с этим, делать размер ячеек меньше 5 см не стоит, потому что цементный раствор в этом случае утратит проникающие свойства, и в процессе бетонирования поверхности начнут образовываться нежелательные пустоты. Дополнительно следует предусмотреть защиту арматуры от коррозии. Для этого используются специальные добавки в заливаемый бетон. Помимо этого, от поверхности стены арматура должна быть отделена слоем бетона толщиной не менее 15-20 мм

Необходимо проследить за тем, чтобы арматура – проволока и другие ее элементы – даже близко не касались опалубки и были расположены на некотором расстоянии. Если это соприкосновение допустить, то в момент, когда вы будете убирать опалубку, вы вполне сможете повредить арматурную сеть, хотя вероятность этого относительно невысока. Если опалубка не снимаемая, то через это соприкосновение к стальному стержню будет проникать нежелательная влага. Ячейки арматурной сети должны быть определенного размера. Для подвальных стен оптимальной будет ширина в 25-35 см. Для пущей надежности и прочности конструкции, получаемой после армирования монолитных стен, рекомендуется уменьшать размер ячеек, предусматривая нагрузку, исходящую от перекрытия (если перекрытие также бетонное). Одновременно с этим, делать размер ячеек меньше 5 см не стоит, потому что цементный раствор в этом случае утратит проникающие свойства, и в процессе бетонирования поверхности начнут образовываться нежелательные пустоты. Дополнительно следует предусмотреть защиту арматуры от коррозии. Для этого используются специальные добавки в заливаемый бетон. Помимо этого, от поверхности стены арматура должна быть отделена слоем бетона толщиной не менее 15-20 мм

Неважно, выполняете ли вы армирование монолитных стен подвала самостоятельно или с помощью наемных работников – всё нужно тщательно проконтролировать и проверить. Следует также проследить за тем, чтобы арматурные стержни стояли в опалубке максимально прямо, без каких-либо отклонений (в противном случае давление грунта может привести к негативным последствиям)

Конечно, незначительные отклонения (до нескольких миллиметров) допускаются, однако, лучше всего обойтись без них. Для проверки ровности монтажа арматурной сети рекомендуется использовать лазерный или традиционный строительный уровень.

Для проверки ровности монтажа арматурной сети рекомендуется использовать лазерный или традиционный строительный уровень.

Пример армирования плитного фундамента и монолитных бетонных стен.По завершении укладки арматуры, необходимо лишний раз проверить правильность установки и монтажа всей конструкции. Главное, чтобы всё соответствовало проекту (если он имеется). Только после этого можно начать заливку раствора.

Когда каркас связан и стоит в опалубке, заливается раствор.

  1. Особенности
  2. Основные способы
  3. Используемые материалы
  4. Технология

Бетон – стройматериал, востребованность которого очень высока. Он используется в создании фундамента, строительстве разного рода несущих и ограждающих конструкций, а также стен. Из него же делают плитку, что впоследствии станет отделкой. Именно прочность раствора при застывании обеспечивает такой большой спрос на бетон. Армирование бетонных стен – процесс обязательный и требующий учета всех деталей технологии. Но армировать приходится и стеновые панели жилых (и не только) зданий, и стены из газоблоков, кирпича и т. д. Следует разобраться, нужны ли для армирования чертежи и проекты, и как это может происходить в принципе.

Как связывать арматурный каркас

Эскиз создания правильной связки арматуры фундамента Некоторые чертежи уже предусматривают метод соединения, если проведен расчет допустимой нагрузки на основание. Но большинство строителей используют метод сварки или связывания. Сварку сейчас мало используют, ведь из-за длительного локального нагрева металл меняет свою структуру и слегка деформируется. А вот связывание обеспечивает достаточную гибкость. Для связывания рекомендуется использовать мягкую прочную стальную проволоку диаметром 3−4 мм, а также плоскогубцы или зажимы.

Принцип армирования монолитной плиты:

  1. Сначала нужно сделать опалубку, на внутренней части за 5 см от края установить рулонную гидроизоляцию.
  2. Затем установить на расстоянии до 5 см от песчано-гравийной подушки горизонтальный арматурный пояс, укрепить его колышками или уплотнителями. Арматура не должна соприкасаться с подушкой и боковыми стенками опалубки.
  3. С интервалом 200−400 мм устанавливают вертикальные прутья, в нижней кромке связываются с горизонтальным поясом. С целью увеличить прочность здания, в углах армирование устанавливают чаще, дополнительно усиливают продольными прутьями.
  4. Горизонтальные пояса монтируют с интервалом 15 см, но учитывают толщину плиты. В некоторых случаях дистанцию можно уменьшить, но не увеличивать. Последовательно связывают вертикали с горизонтальным поясом.
  5. Выводят вертикальный слой арматуры выше залегания верхней кромки фундамента. Она затем свяжется с нижним краем несущих стен.

По окончании армирования вся конструкция заливается бетоном.

Технология работы с крючком

Вне зависимости от вида приспособления технология вязки одинакова. Работы проводятся по схеме:

  • Нарезанная проволока складывается вдвое.
  • Протягивается под местом пересечения арматур.
  • Свободные концы проволоки скрещиваются.
  • Крючок протягивается в проволочную петлю и зацепляет свободные концы.
  • Начинаются вращательные движения, при которых происходит заворачивание проволоки.
  • Крючок вынимается, и узел проверяется на крепость.

При проверке прочности соединения проверяется жесткость конструкции. Она должна быть неподвижной.

Процесс вязки винтовым изделием тот же. Отличие заключается в финишной стадии. При продевании крючка в петлю самостоятельного заворачивания не требуется. Благодаря червячному механизму, достаточно потянуть рукоятку на себя, и вращательные движения начнутся автоматически.

В качестве материала проволоки используется низкоуглеродистая сталь. Чтобы не произошло разрыва при вязке, ее нужно подержать над огнем. После охлаждения она готова к работе. Диаметр ее может составлять 1 мм, 1,2 мм, 1,4 мм. Параметры подбираются исходя из опыта. Слишком тонкая проволока порвется, а с толстой трудно работать.

При скреплении арматуры использовать сварку дорого. Приспособление для вязки является оптимальным вариантом. Его легко изготовить своими руками из подручных материалов. Таким приспособлением качественно выполняются работы, и обходится оно дешево.



При монолитном строительстве перед заливкой бетона устанавливают арматуру, формирующую надежный каркас. Чтобы он не менял свою форму под действием бетонного раствора прутья необходимо закрепить между собой. Наиболее простой и быстрый способ соединения осуществляется при помощи крючка для вязки арматуры.

Он состоит из: ручки, удобной для захвата, и изогнутой части, которой выполняют крепление. Конструкция позволяет развивать хорошую скорость при формировании узлов. Крючковая деталь свободно расположена в ручке, поэтому поворачивается в нужную сторону. Процесс вязки сопровождается движениями, схожими с помешиванием краски деревянной лопаткой. Узлы формируются при помощи проволоки. Несложное устройство позволяет скрепить несколько арматурных стержней в единую конструкцию.

Виды и применение

Для соединения прутьев используют различные по конструкции приспособления. Различают:

  1. Ручной крючок — изделие, состоящее из металлического изогнутого стрежня и деревянной ручки. С его помощью легко захватывать петлю и затягивать ее, скрепляя туго прутья арматуры. Высокую скорость вращения обеспечивает специальная рукоятка с установленным в ней подшипником. Купить ручной инструмент можно за 190 руб/шт.
  2. Вязка арматуры винтовым крючком позволяет увеличить производительность. Встроенный червячный механизм вступает в работу при силовом воздействии на рукоятку, в результате чего осуществляется автоматическое затягивание узла проволокой. Ручка инструмента имеет прорезиненную основу, а рабочая деталь выполнена из оцинковки. Цена крючка реверсивного для вязки арматуры — от 600 руб/шт.

Применяется изделие для любых работ, связанных с монолитным строительством. Наиболее часто – организация ленточного фундамента, возведение жилых или административных зданий. В частном строительстве вязка арматуры необходима при формировании каркаса для септика или хозяйственных построек. Для дома используют самодельный крючок.

Достоинства и недостатки

Рассматривая возможности крюка, его сравнивают с альтернативными методами. В качестве них выступают сварка, которая не обеспечивает надежное крепление, или пистолет для вязки, который не подходит для труднодоступных мест.

К преимуществам ручного прибора относят:

  • низкую стоимость;
  • простоту эксплуатацию.

Среди недостатков отмечают утомительность процесса, если требуется сделать множество соединений, и невысокую производительность.

Вязка арматурывинтового типа отличается следующими достоинствами:

  • долговечностью инструмента;
  • простотой использования;
  • высокой скоростью.

В процессе применения недостатки не выявлены. К ним можно только отнести высокую стоимость при сравнении с ручным устройством. Если планируются работы на крупном объекте, тогда лучше купить крючок автоматический для вязки арматуры.

Стоимость

Работа по вязке каркаса из арматуры для заливки монолитных плит фундамента и перекрытий оценивается отдельно от общих работ по обустройству опалубки или заливки и ухода за бетоном.

В среднем стоимость работ по вязке вручную может обойтись либо как 40% от стоимости арматуры, либо в пределах от 3500 до 7500 тыс. руб. за тонну арматуры.

Цена сильно зависит от конструкции каркаса и его сложности, так что подробные расценки профессиональные монтажники смогут озвучить, только посетив объект и ознакомившись с проектной документацией.

Самостоятельная вязка арматуры включает в себя стоимость вязальной проволоки и инструмента. Немаловажным фактором становится и время, затраченное на работу.

Так если использовать пистолет, то справиться можно за одну смену или за несколько, однако стоимость даже аренды инструмента обойдется недешево. Проволоки уйдет примерно в два-три раза больше. Зато результат будет самым качественным.

Выбор арматурных стержней необходимой марки и диаметра

Начинающие застройщики не всегда имеют правильное представление, какая арматура нужна для монолитной плиты. Планируя выполнить сборку арматурной решетки, следует ознакомиться с требованиями государственного стандарта.

Он классифицирует арматурные стержни следующим образом:

  • стержни с маркировкой А1, которые в соответствии с прежней классификацией обозначались А240, отличаются гладкой поверхностью;
  • прутки класса А2, соответствующие бывшей маркировке А300, имеют незначительные изменения профиля в поперечном сечении;
  • арматура с индексом A3 («рифленка»), которая ранее классифицировалась как А400, отличается профилем переменного сечения.

Для обеспечения надежной фиксации стержней следует применять арматуру с рифлениями. Диаметр арматурных прутков в поперечном сечении выбирается в интервале от 1 до 1,4 см в соответствии с предварительно разработанным эскизом.Чертеж арматурной решетки и все необходимые расчеты следует поручить специалистам, которые учтут все нагрузки на плиту и предусмотрят усиление проблемных участков с учетом процента армирования для конкретной марки бетона.

Для армирования применяют ребристую арматуру диаметром 12-16 мм, что обеспечивает лучшее сцепление

Армирование фундаментной плиты

Арматура в фундамент в этом случае укладывается неравномерно. Необходимо усилить конструкцию в местах наибольшего продавливания. Если толщина элемента не превышает 150 мм, то армирование для монолитной плиты фундамента выполняется одной сеткой. Такое бывает при строительстве небольших сооружений. Также тонкие плиты используются под крыльца.

Для жилого дома толщина фундамента обычно составляет 200—300 мм. Точное значение зависит от характеристик грунта и массы здания. В этом случае арматурные сетки укладываются в два слоя друг над другом. При монтаже каркасов необходимо соблюдать защитный слой бетона. Он позволяет предотвратить коррозию металла. При возведении фундаментов величина защитного слоя принимается равной 40 мм.

Диаметр армирования

Перед тем как вязать арматуру для фундамента, потребуется подобрать ее сечение. Рабочий стержни в плите располагаются перпендикулярно в обоих направлениях. Для соединения верхнего и нижнего ряда используют вертикальные хомуты. Общее сечение всех прутов в одном направлении должно составлять не менее 0,3% от площади сечения плиты в этом же направлении.

Пример армирования

Если сторона фундамента не превышает 3 м, то минимально допустимый диаметр рабочих прутов назначается равным 10 мм. Во всех остальных случаях он составляет 12 мм. Максимально допустимое сечение — 40 мм. На практике чаще всего используют стержни от 12 до 16 мм.

Перед закупкой материалов рекомендуется посчитать массу необходимой арматуры для каждого диаметра. К полученному значению прибавляют примерно 5 % на неучтенные расходы.

Укладка металла по основной ширине

Схемы армирования монолитной плиты фундамента по основной ширине предполагают постоянные размеры ячейки. Шаг прутьев принимается одинаковым независимо от расположения в плите и направления. Обычно он находится в пределах 200—400 мм. Чем тяжелее здание, тем чаще армируют монолитную плиту. Для кирпичного дома рекомендуется назначать расстояние 200 мм, для деревянного или каркасного можно взять большее значение шага

При этом важно помнить, что расстояние между параллельными прутами не может превышать толщину фундамента более чем в полтора раза

Обычно и для верхнего, и для нижнего армирования используют одинаковые элементы. Но если есть необходимость уложить пруты разного диаметра, то те, которые имеют большее сечение укладывают снизу. Такое армирование плиты фундамента позволяет усилить конструкцию в нижней части. Именно там возникают наибольшие изгибающие силы.

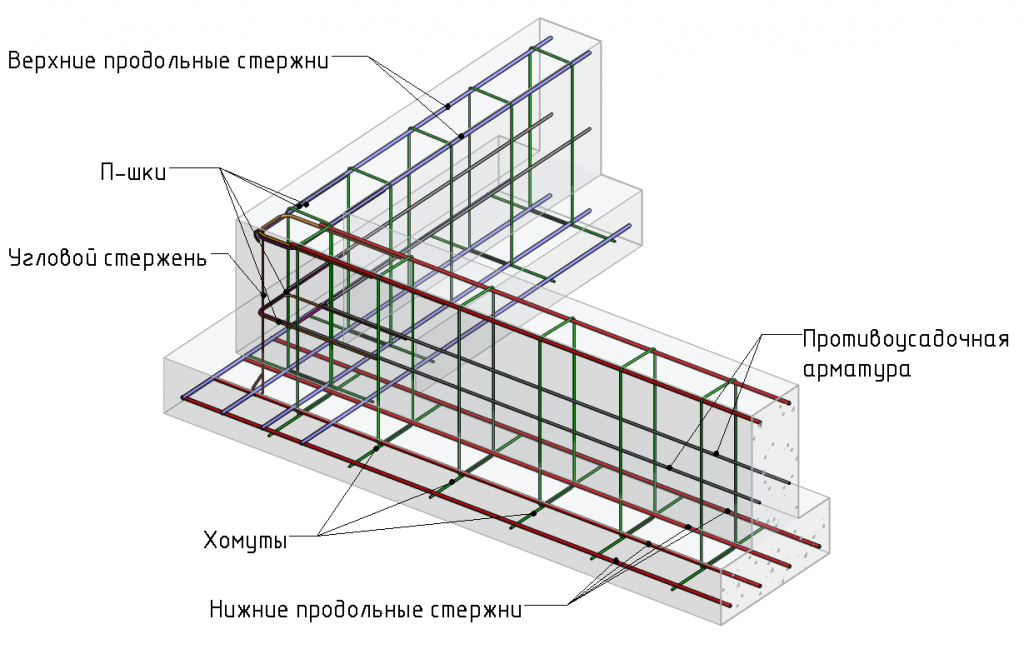

Основные армирующие элементы

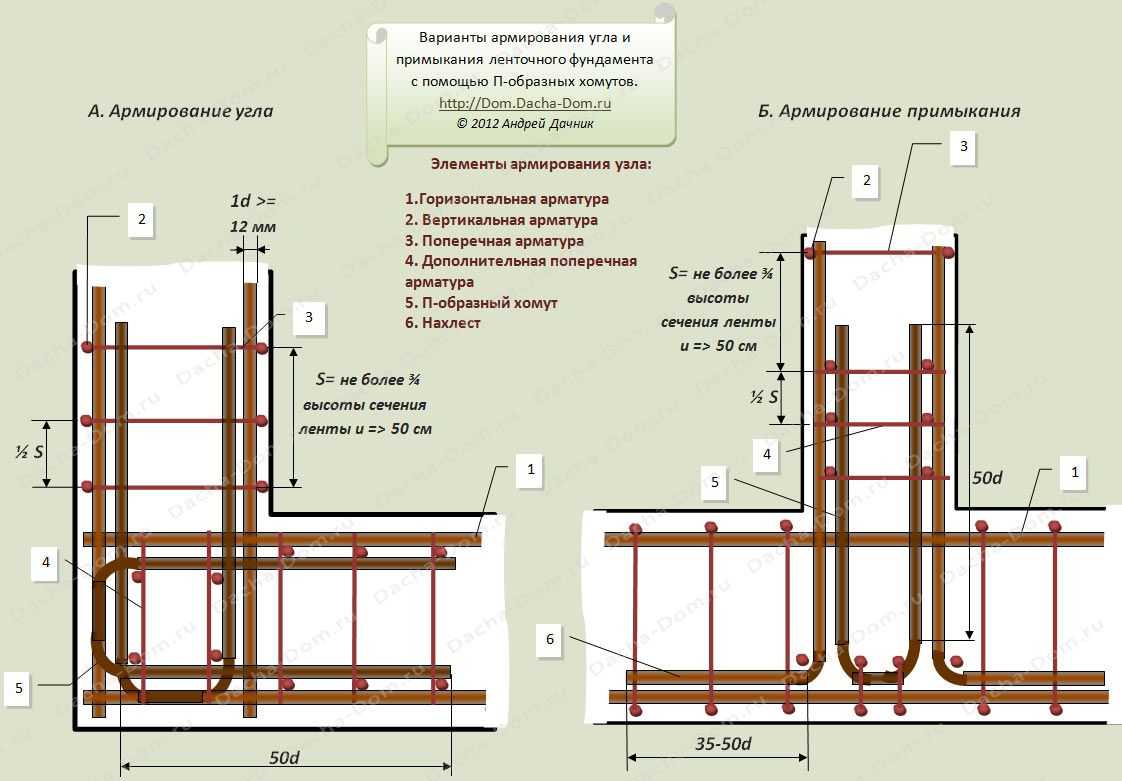

С торцов вязка арматуры для фундамента предполагает укладку П-образных стержней. Они необходимы для того, чтобы связать в одну систему верхнюю и нижнюю часть армирования. Также они предотвращают разрушение конструкции из-за крутящих моментов.

Зоны продавливания

Связанный каркас должен учитывать места, в которых изгиб ощущается больше всего. В жилом доме зонами продавливания будут участки, в которых опираются стены. Укладка металла в этой области осуществляется с меньшим шагом. Это значит, что потребуется больше прутов.

Например, если для основной ширины фундамента использован шаг 200 мм, то для зон продавливания рекомендуется уменьшить это значение до 100 мм. При необходимости каркас плиты можно связать с каркасом монолитной стены подвала. Для этого на этапе возведения фундамента предусматривают выпуски металлических стержней.

Как рассчитывается монолитный плитный фундамент?

Правильнее всего, когда фундамент монолитная плита рассчитывается профессиональным инженером совместно с разработкой проектно-технической документации на строительство дома. Но в некоторых ситуациях не имеется возможности или средств либо просто нецелесообразно поручать это дело специалистам (например, если основание предназначено для бани, времянки или другого подобного строения). Поэтому домашние мастера нередко производят расчеты базовых параметров самостоятельно.

Как рассчитывается оптимальная толщина плиты?

Основным параметром плитного основания является толщина – именно от этого зависит несущая способность конструкции. Если плита будет слишком тонкой, она может попросту не выдержать воздействующих на нее нагрузок. А чрезмерно толстый фундамент – это необоснованные финансовые расходы.

Также толщина определяется с учетом разновидности грунта, поэтому без геологических изысканий не обойтись. Обычно высота такого основания выбирается в пределах от 150 до 300 мм в зависимости от этажности здания и материала стен.

Калькулятор расчета оптимальной толщины фундаментной плиты

Расчет подходящей толщины монолитной плиты лучше заказать в конструкторском бюро. Но сегодня в сети Интернет можно найти и специализированные калькуляторы, которые помогут вам рассчитать высоту на основании таких данных, как:

  • тип грунта на участке;
  • материал и суммарная площадь стен;
  • тип и площадь перекрытия;
  • тип, общая площадь и угол уклона кровли;
  • регион строительства.

Как рассчитывается армирующий каркас и количество материалов для его изготовления?

Как правило, арматурный каркас для плитного фундамента толщиной до 150 мм делается в 1 ряд и устанавливается он по центральной горизонтальной оси. Для плит от 200 мм и более армирующую сетку располагают в 2 ряда с обеспечением защитного бетонного слоя минимум по 30 мм снизу и сверху. Стандартный размер ячеек сетки 200-300 мм. Для изготовления используется рифленая арматура сечением 12-16 мм.

Расчеты сечения производятся в зависимости от предполагаемых нагрузок и необходимой несущей способности основания. Количество материала определяется с учетом площади будущей плиты и размера шага расположения продольных и поперечных прутков каркаса.

Калькулятор расчета диаметра прутов основного армирования и шага их установки

Удобнее всего производить расчеты сечения арматуры и размера ячеек армирующего каркаса с помощью специальных онлайн-калькуляторов. Но если вы планируете заказывать проектную документацию на строительство дома, то в ней все эти данные будут отражены.

Калькулятор расчета количества основной арматуры

Количество прутков на армирующий каркас тоже проще рассчитывать специальным онлайн-калькулятором. Для этого нужно ввести лишь несколько параметров:

  • линейные размеры основания;
  • шаг размещения прутков;
  • количество рядов армирующей конструкции.

Как правило, калькулятор выдает результат уже с 10 % запасом, включающим нахлест арматуры при ее соединении по длине.

Крепление вязальной проволокой

Распространены два способа соединения арматуры в конструкции каркаса, сварка и вязание, причём вязание считается более надёжным. При заполнении фундамента бетонной смесью сварные соединения часто не выдерживают веса бетона.

Нарезанная по 40-50 см вязальная проволока слаживается вдвое , заводится снизу на пересечение стержней, скручивается плоскогубцами.

Вариант с закручиванием с помощью крючка проще и быстрее: проволока свободно с зазором наматывается вокруг места соединения арматуры, её концы скручиваются вручную на один-два оборота, в зазор между арматурой и проволокой вставляется крючок, поворотом которого производится стягивание проволоки.

Крючки продаются в строительных магазинах, но вполне достаточно для этой цели изогнуть очищенный сварочный электрод.

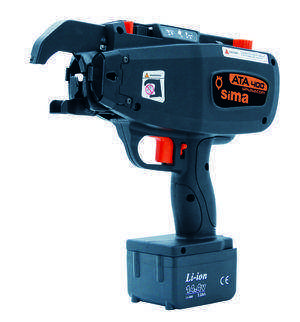

Для больших объёмов крепления арматуры проволокой существует специальный вязальный пистолет. Очень эффективен в местах легкодоступных, но где доступ затруднён, а это обычно угловые соединения, там опять полезнее простой крючок.

Использование вязального пистолета значительно ускоряет процесс связывания арматуры для фундаментаИсточник dvamolotka.ru

Выбор материала для армирования

В строительстве применяется арматура трех типов:

  • А 240 – с гладкой поверхностью. Ей выполняется армирование в вертикальных плоскостях. На усиление монолитных плит не используется;
  • А 300 – диаметр равен десяти – двенадцати миллиметрам. На прутах имеются насечки в виде колец;
  • А 400 – стрежни с серпообразным профилем. Рабочий диаметр увеличен, отлично подходит для армирования толстых фундаментных плит.

До выполнения армирования следует определить оптимальное сечение металлических прутьев. Арматурная сетка составляется из пары слоев, элементы ее располагаются под прямыми углами по направлению друг к другу. Низ и верх соединены хомутами.

Уточнив толщину бетона, можно определить диаметр арматуры, проходящей в одном направлении. Он должен достигать 0,3 % от всей площади плиты.

Если одна сторона фундаментной основы меньше трех метров, достаточно использовать десятимиллиметровую арматуру. Более толстые плиты укрепляются прутьями сечением двенадцать миллиметров. Максимальный процент армирования для крупных плит достигает четырех сантиметров.

Расчет количества стержней

В монолитной плите фундамента используется двусторонняя сетка, которая состоит из нижней и верхней частей. При расчете количества арматуры нужно обязательно учитывать этот факт. Расчет количества арматуры проводится следующим образом:

  1. Учитывается общая площадь плиты. При стандартной длине арматуры 6 м расчет должен делаться с учетом того, что надо будет в дальнейшем изгибать стержни по краям.
  2. Учитывается размер ячейки. Для каркасов 3х3 метра ячейка должна иметь размер 40х40 см. Чем больше площадь основания, тем меньше будет размер самой ячейки. Если плита имеет площадь более 6х6 метров, то размер ячейки составляет в этом случае 20х20 см.
  3. Схема армирования плиты предполагает нахлест стержней в районе стен. Длина нахлеста может составлять от 40 до 60 см.
  4. Также учитывается количество сторон каркаса. Всего их должно быть две — верхняя и нижняя. Допустим монтаж всего одной решетки, однако такой вариант допустим только при проектировании небольших и легких построек.
  5. Плита также имеет П-образные сочленения, которые увеличивают устойчивость и жесткость конструкции. Если толщина плиты 30 см, то «лапка» должна иметь размер 20 см и ширину 40 см для опорных стоек. При таких размерах общая длина лапки составляет 106 см.

Далее необходимо использовать формулу для расчета общего количества стержней:

Например, надо рассчитать количество и вес всех арматурных прутьев для плиты размером 5х5 метров и сечением ячейки 20 см.

Делаем общий расчет количества следующим образом:

  1. 5/0.2 + 1 = 26 продольных стержней.
  2. Полученное значение необходимо увеличить в 2 раза за счет равного количества продольных и поперечных стержней. Получаем 26 х 2 = 52 стержня. Это общее количество прутьев, необходимых для сборки одной сетки каркаса.
  3. Таких сеток всего 2. Значит 52 умножаем на 2 и получаем 104 стержня для двух сеток.
  4. При длине одного стержня 6 м общая длина всех стержней составляет 104 х 6 = 624 метра.
  5. Далее рассчитывается количество точек пересечения. Для этого надо количество продольных стержней возвести в квадрат. Получаем 26 х 26 = 676.
  6. Схема армирования бетонной монолитной плиты предполагает наличие защитного слоя. Поэтому при креплении каркаса учитывается высота защитного слоя и длина самого крепления. Например, при ячейке 20 см это составит 0.2 х 676 = 135.2 метров арматуры для точек крепления. Округляем до 136 метров. Далее рассчитывается общий метраж арматурных прутьев для каркаса. Он будет равен 624 + 136 = 760 метров. Это и есть общее длина всех стержней, необходимых для вязки арматуры в каркас. Также нужно учесть выпуски из фундаментной плиты.
  7. Один стержень длиной 6 метров имеет примерный вес 0.6 кг. Отсюда следует, что общий вес арматуры составит 760 х 0.6 = 501.6 килограмм.

Далее требуется выполнить примерный расчет количества вязальной проволоки

Важно, чтобы толщина проволоки была не менее 1.4 мм. Вязка арматуры бетонной монолитной плиты осуществляется обожженным стальным прокатом

Расчет осуществляется следующим образом:

  1. Стандартный кусок проволоки имеет длину 30 см.
  2. Раннее при расчете количества арматуры было определено 676 точек пересечения. Это означает, что все эти точки должны быть связаны 2 раза (в верхней и нижней части каркаса). Значит 0.3 х 676 х 2 = 405.6 метров. Округляем полученное число до 406.
  3. Далее необходимо учесть возможное повреждение части проволоки в момент затяжки. Для этого стоит увеличить метраж на 15%. Поэтому 406 х 15 / 100 = 60.9 метров длина запаса. Округляем до 61. После этого 406 + 61 = 467 метров общая длина проволоки для каркаса размером 5х5 метра.
  4. 1 метр проволоки толщиной 1.4 мм весит 12.1 грамма. Общий вес проволоки составит 467 х 0.12 = 56 кг.

Ниже представлена таблица, по которой можно определить вес проволоки и ее метраж в зависимости от толщины:

Этапы строительства армированной фундаментной плиты

Устройство плиты фундамента – процесс достаточно сложный, поскольку вся конструкция отвечает за крепость всего сооружения в дальнейшем. Как сделать армирование плиты фундамента качественно, разберем по пунктам.

Итак, весь процесс можно разделить на следующие этапы:

  1. Устройство котлована (при заглубленной конструкции плиты);
  2. Укладка и утрамбовка подсыпки из песка;
  3. Укладка и утрамбовка подсыпки из гравия;
  4. Заливка тонкого слоя бетона;
  5. Устройство гидроизоляционного слоя;
  6. Установка армирующих сеток;
  7. Установка опалубки;
  8. Заливка основной плиты;
  9. Верхняя гидроизоляция плиты.
  • Устройство котлована требуется только в том случае, если фундамент углублен, или проектируется создание цокольного этажа. Небольшое заглубление плиты также добавляет конструкции прочность. Однако необходимость такого способа напрямую зависит от внешних факторов и индивидуальных пожеланий.
  • Укладка и утрамбовка подсыпки из песка и гравия необходима для подготовки основания фундамента. Такой подход позволяет избежать неблагоприятного воздействия грунтовых вод и деформации конструкции. Оба слоя должны быть не просто засыпаны, а качественно утрамбованы. Это придаст сооружению дополнительную крепость.
  • Заливка тонкого слоя бетона необходима для качественного обустройства гидроизоляционного слоя. Данный слой бетона может быть толщиной около 10 см.
  • Устройство гидроизоляционного слоя, как было указано выше, напрямую зависит от наличия грунтовых вод. Однако, какой бы способ не был выбран, стоит подходить к этому этапу очень серьезно, поскольку наличие влаги в фундаменте может привести к необратимым разрушениям, даже самой качественной конструкции.
  • Установка армирующих сеток – это наиболее важный этап во всем строительстве фундамента. Именно от качества этой работы зависит крепость сооружения.

Здесь стоит правильно рассчитывать размер ячейки в армирующей сетке, поскольку, чем больше масштаб строительства, тем мельче должны быть ячейки. Определившись с частотой укладки прута, можно приступать к созданию самих решеток.

Прутья между собой можно сваривать или связывать проволокой, но здесь необходимо учитывать класс арматуры. Если арматура имеет класс с маркировкой С, то ее вполне можно сваривать, если же нет, то лучше связывать, поскольку свойства металла других классов теряются при термическом вмешательстве

Также стоит обратить внимание на качество арматуры, она должна быть чистой – без следов грязи и пыли, поскольку наличие загрязнений существенно ухудшает сцепку металла с бетонной массой

Рассмотренный выше вариант описывает армирование монолитной плиты фундамента, однако, существует и другой способ устройства фундамента при помощи армирования плит. Этот способ подразумевает создание фундамента частями и называется ленточным.

Армирование плиты ленточного фундамента производится при помощи отдельных секций армирующих сеток. Однако заливать их лучше разом, чтобы получить монолитный бетон.

Установка опалубки может производиться как до установки армирующего материала, так и после

Главным требованием к этому этапу является хорошее прилегание элементов опалубки друг к другу, поскольку через имеющиеся трещины может происходить вытекание бетонного молока, которое важно для связки бетона. Устанавливать опалубку необходимо очень качественно, чтобы избежать смещения ее частей и деформации фундаментной плиты. Заливка фундаментной плиты должна производиться только после того, как все детали армирующей сетки и опалубки качественно закреплены

Заливка фундаментной плиты должна производиться только после того, как все детали армирующей сетки и опалубки качественно закреплены

Этот процесс очень важен, поскольку от него зависит качество монолита. Всю заливку, даже если площадь достаточно большая, стоит производить непрерывно, иначе есть риск получения слоеной плиты, что сильно скажется на качестве. Перерыв в заливке более одного часа способен негативно повлиять на состояние плиты. Верхняя гидроизоляция плиты является завершающим этапом в строительстве армированных фундаментных плит. Этот этап гарантирует изоляцию от влаги уже не фундамента, а непосредственно здания.

Какое армирование используется для монолитной плиты?

Чертеж-схема армирования монолитной плиты перекрытия Так выглядит условно чертеж армирования монолитной плиты. Но в реальности, схема существенно отличается − она более детальная, так как нужно предусматривать множество факторов и параметров.

Учитывая размеры и массу железобетонной плиты, для армирования лучше использовать:

  1. Для вертикальных поясов прутья с внешним диаметром до 10 мм.
  2. Для горизонтальных поясов – до 14 мм.
  3. Для перемычек подходит и 8 мм.

Если используется композитная арматура, то диаметр несущих элементов может быть и меньшим, но количество прутьев нужно увеличивать. В большинстве случаев, схема расположения арматуры предусматривает использование прутьев с диаметром до 5% от толщины самой плиты. Тогда будет достигнута максимальная эффективность конструкции при минимальных финансовых расходах.

В отличие от ленточных фундаментов, монолитная плита армируется неравномерно. В зонах с минимальной нагрузкой каркас будет ослабленным, а вот на углах здания, на пересечения несущих стен, армирование уже будет значительно мощнее, так как это зоны продавливания − максимального давления, где возникают деформационные сдвиги.

Понравилась статья? Поделиться с друзьями:
Dom Naveshnyakovskoy
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
