Укрепление конструкций: базальтовая сетка кладочная

Виды штукатурок, подходящих для газобетонных блоков

По типу использования различают два вида штукатурки – для наружных и внутренних работ. Первый вид состава играет защитную роль, его параметры прочности, влагостойкости, а также теплоизоляционные качества должны быть высокими. Штукатурка газобетона для внутренних работ используется для отделки стен дома, следовательно, показатели влагостойкости не являются первоочередными, исключение составляет ванная комната.

Популярные штукатурки для газобетона

Как мы уже отмечали ранее, фасадная штукатурка для газобетона по типу состава бывает следующих видов:

• акриловая – применяется при наличии качественной изоляции стен внутри дома. Показатели паропроницаемости находятся на среднем уровне. Актуально больше всего для декоративной отделки

• силикатная – дает качественное влагостойкое и прочное покрытие. Имеет хороший коэффициент паропроницаемости, стойкая к истиранию. Срок службы составляет свыше 25 лет. Смеси удобны и просты в нанесении. Из минусов – небольшая палитра цветов.

• известково-цементная – прочная, паропроницаемая. Возможна игра цветов, регулировка уровня водостойкости, эластичности за счет специальных добавок.

• силиконовая штукатурка дома – обеспечивает прочное и долговечное покрытие. Даже при усадке не дает трещин. Благодаря добавкам возможно поиграть с цветом и придать фасаду эксклюзивный вид.

Не рекомендуется применять цементно-песчаные составы для оштукатуривания конструкций, поскольку они дают не качественное покрытие, а также трескаются.

Как подобрать подходящую смесь для газобетона

Наружная штукатурка дома из газобетонных блоков – какая лучше? Специалисты рекомендуют отдавать предпочтение «дышащим» составам.

Применение наружной штукатурки дома из газобетонных блоков на минеральной основе дает возможность получить качественный и надежный слой с отличными показателями паропроницаемости. Водоотталкивающий состав прекрасно выдерживает температурные скачки и не бьёт по карману.

Как повысить устойчивость газобетонной конструкции к изгибу?

Для того чтобы обезопасить стены и перегородки от появления трещин, вызываемых просадкой подошвенного грунта или температурными перепадами, в некоторых случаях используется армирование газобетонных блоков. Металлические стержни принимают на себя растягивающие нагрузки и предохраняют газобетонные блоки от трещинообразования. Усиление арматурой не увеличивает его несущую способность, но минимизирует последствия хрупкого разрушения газобетонных элементов.

Примерная схема. Участки армирования для конкретного строения определяются проектировщиком.

Климатический, сейсмический и ветровой район непосредственно влияют на необходимость армирования стен. Еще на этапе проектирования выясняется необходимость усиления стен с помощью арматуры, а также указывается тип применяемого армирования и место его расположения.

Важно!Закладка арматуры по всему периметру каждого стенового ряда не обязательна. Достаточно будет расположить металлическое усиление в наиболее опасных элементах стеновой конструкции.. Места обязательного армирования газобетонной стены:

Места обязательного армирования газобетонной стены:

1. Первый ряд блоков, укладывающийся на фундамент;
2. При длине стены превышающей 6 метров, производится дополнительная горизонтальная закладка арматуры в каждом четвертом кладочном ряду для компенсирования ветровой нагрузки;
3. Примыкания перекрытий и стропил к стеновым конструкциям. В этом случае выполняется армопояс), где армирующие стержни закладываются в U-образные блоки;
4. Проемы в стенах: опорная часть под перемычками, а также нижняя часть оконного проема на всю ширину с добавлением напуска по 0,9 метра в каждую сторону от него;
5. В газосиликатные колонны закладывается вертикальная арматура;
6. Места потенциального возникновения нагрузки, превышающей нормативную.

У застройщиков часто возникают вопросы и споры, нужно ли армировать стены в каждом четвертом ряду блоков. Необходимость определяет проектировщик, исходя из конструктивных особенностей и протяженности стен будущего строения, сейсмической зоны местности, силы и розы ветров в данной местности, особенностей грунта в зоне застройки и типа фундамента, а также характеристик материала стен. Здесь выясняется, хватит ли прочности у применяемого при строительстве газосиликата выдерживать возникающие нагрузки и не давать микротрещин.

Если вы экономите на проекте, то производите расчеты самостоятельно. Либо армируйте и спите спокойно, так как хуже точно не будет, но несите затраты по покупке арматуры и клея.

Если концы отдельных арматурных стержней не обвязаны в один контур, то их необходимо загнуть под прямым углом и заглубить в штробы для обеспечения надежной анкеровки в стене здания.

Основные группы

Для выбора сетки для кладки блоков стоит прежде ознакомиться с параметрами, их можно найти в открытом доступе в соответствии с ГОСТами:

• Форма ячеек. Чаще всего она либо квадратная, либо прямоугольная;
• Толщина прутьев, которые получаются в ходе изготовления сетки, обычно они не толстые (3-8 мм);
• Размер готового листа сетки (380 на 1500 мм).

Чаще всего используют сетку для кладки блоков с размерами ячеек 50 на 50 или 100 на 100 при строительстве. Изготавливается каждая сетка по-разному. Три метода изготовления:

1. Точечная сварка.
2. Плавление.
3. Кручение.

Если сетка по своим геометрическим размерам мала, то два последних метода подходят больше первого. Точечная сварка подходит для вариантов сетки с толстыми прутьями проволоки.

Металлическая кладочная сетка

Материал для изготовления этого вида сетки: стальная проволока с низким процентным содержанием углерода, свое применение она нашла в укреплении стен, кладки разграничений, фундаментов, иногда и для полноценной стяжки ненагруженного пола и для штукатурки стен.

Полимерная кладочная сетка

Материал для изготовления этого вида сетки для кладки блоков: профессиональное базальтовое волокно. Ржавчина точно не появится на этом материале, также он устойчив ко всем погодным условиям, в том числе к перепадам температур.

• Базальтовое волокно достаточно эластичное, это дает возможность использовать сетку из него в различных нестандартных сооружениях оригинальных форм. Пожар этому материалу также не страшен, электричество базальтовое волокно не проводит.
• К механическим негативным воздействиям она не такая устойчивая, в отличии от, поэтому для армирования несущих конструкций зданий различного назначения ее использовать нельзя;

Пластиковая кладочная сетка

В состав входит всего пара материалов: полиэтилен сжатого типа или пропилен.

• Состав именно из таких материалов позволяет сетке быть гибкой. Славится пластиковая сетка тем, что имеет возможность выдерживать даже самые серьезные перепады температур.
• Температур от 50 до 80 градусов по Цельсию никак не повлияют на способности и характеристики сетки для укладки блоков. Также особенностями являются низкая теплопроводность и отсутствие ржавчины на такой сетке. Чаще всего распространена в фасадных работах при строительстве.

Перед выбором нужного материала для изготовления сетки для укладки блока нужно учитывать в первую очередь цель использования сетки, то есть место, где она найдет свое применение. Также возможные дефекты. При покупке нужно тщательно проверять документацию строительного материала.

Кладочная сетка для газобетонных блоков — что это такое

Для начала разберёмся, что такое кладочная сетка для газобетонных блоков. Это структурированный из прочных полимерных нитей или стальной проволоки материал, предназначенный для усиления ограждающих конструкций и штукатурных слоёв. В строительстве он именуется армирующей сеткой для каменной кладки, и изготавливаются по изданному в 2016 году стандарту Р 57265.

Вот три основных области применения сеток:

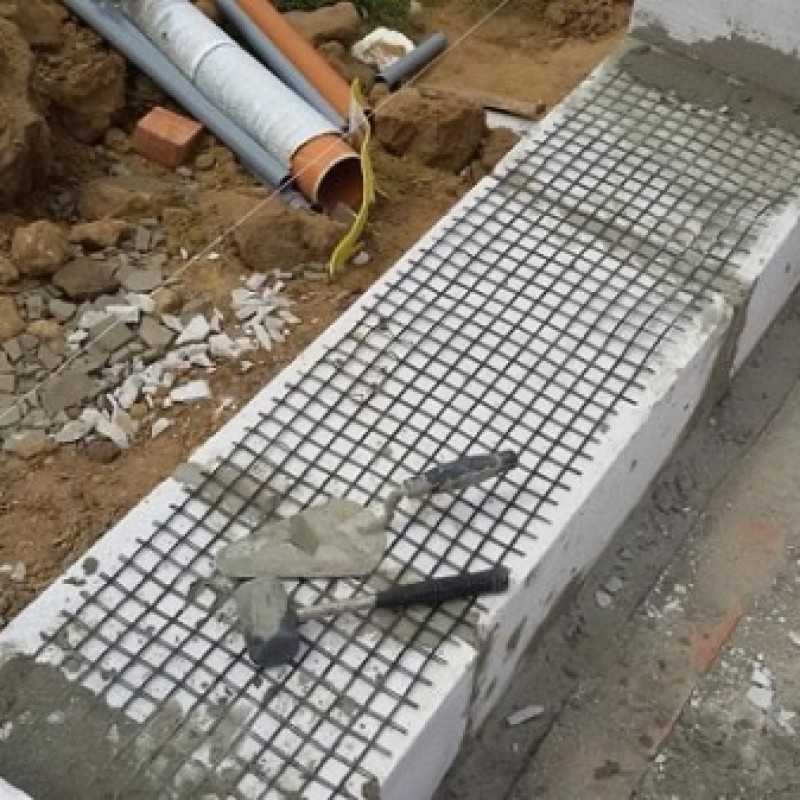

1. Армирование газобетона сеткой в горизонтальных рядах (а так же кладки из любых других блоков и кирпича);
2. Устройство связей в двухслойной кладке (газобетон с облицовкой кирпичом);
3. Усиление штукатурного слоя.

Так как сетка кладочная для газобетона изготавливается из принципиально разных материалов, то и классифицируется она неодинаково.

Для металлических изделий имеет значение форма, расположение и диаметр арматуры. Размеры сеток по ширине варьируются в пределах 650-3800 мм, по длине 850-9000 мм. Диаметр стержней составляет 3-5 мм, расстояние между стержнями в продольном направлении минимум 50 мм, в поперечном – 75 мм (именно такая сетка для газобетонных блоков чаще всего и используется). Выпуски стержней делают стандартной длины — 25 мм. Конфигурации ячеек могут отличаться от прямоугольных, и бывают плетёными, фахверковыми и просечно-вытяжными.

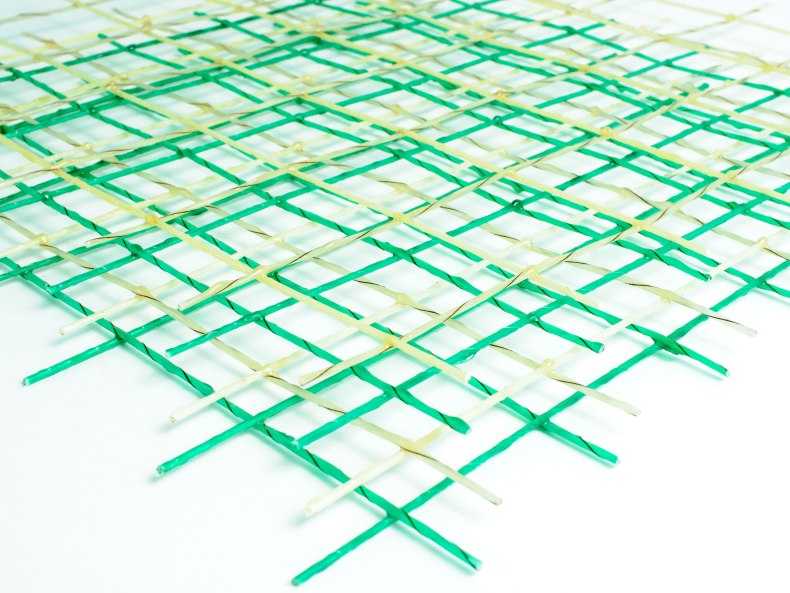

Композитный материал подразделяют на виды в зависимости от типа непрерывного армирующего полимер наполнителя. Пластмассовая сетка для стяжки газоблока и кирпича может быть сделана из:

• стеклокомпозита (АСК);
• арамидного композита (ААК);
• базальтового композита (АБК);
• углекомпозита (АУК).

Существуют так же комбинированно-композитные варианты, которые обозначаются аббревиатурой АКК. Размеры ячеек у таких сеток в пределах 4-200 мм. Сетки с мелкими ячейками обычно применяют для армирования штукатурок, а крупноячеистая сетка предназначена для армирования кладки из газобетонных блоков. Форма ячеек может быть прямоугольной либо квадратной.

В зависимости от варианта плетения и диаметра стержней, стальные сетки выпускают как в рулонах, так и плоскими картами. Второй вариант – это сетки с диаметром арматуры более 5 мм. Стеклосетка для армирования газобетона и варианты из других композитов поставляются чаще в барабанах или мотках. Если сетка прошивная (вязаная), то она может продаваться и в рулонах.

Армирующая сетка для газобетона, применяемая для горизонтальных рядов кладки, должна сопровождаться паспортом производителя, в котором подтверждается, что изделие предназначено для несущих конструкций. В металлических сетках диаметр продольной проволоки не должен быть меньше 1,2 мм для плетёных, и 3 мм для сварных изделий.

Технология кладки пеноблоков на раствор

Первоначально все блоки должны быть очищены от имеющейся на них грязи и пыли. Цементный раствор на пеноблоки нужно наносить и разравнивать специальной кельмой или емкостью с ребристыми краями.

Здесь есть один нюанс: для угловых пеноблоков, которые вошли в начальный ряд кладки, требуется смачивание их водой.

Проконтролируйте также и степень заполнения швов, уровень кладки и устраните недочеты, если они есть.

Для того чтобы в дальнейшем дом получился теплым, кладку пеноблоков лучше делать в два слоя (ряда).

Цементный раствор на рубероид или другой гидроизоляционный материал нужно класть довольно толстым слоем, порядка 2 см. В последнее время в качестве изоляционного материала рубероид стараются использовать как можно меньше, отдавая предпочтение более мягким материалам: гидроизолу, рубемасту, бикросту.

Последующие ряды кладки выкладываются наподобие детского «Лего», то есть ничего сложного, если придерживаться основной технологии кладки.

Кладка стен из пеноблоков завершается заливкой монолитного армирующего пояса.

Это позволяет равномерно распределить нагрузку на здание.Все неровности стены, которые выходят наружу во время работы, если кладка идет ровно, а они образованы дефектами пеноблоков, можно срезать и подкорректировать шлифдоской или даже рубанком. Для того чтобы стена из пеноблоков была более устойчивой к физическим воздействиям и со временем по ней не пошли трещины, уложив каждый 3-4 ряд кладки, нужно дополнительно класть арматуру.После того как все ряды из боков будут выложены, поверх последнего ряда устраивается монолитный армирующий пояс, высота которого варьируется от 10 до 20 см. Такой монолитный (бетонный) пояс нужен для того, чтобы нагрузка, исходящая от плит перекрытия здания, равномерно распределялась на стены из пеноблоков и они не разрушились под давлением.Если положить плиты перекрытия непосредственно на блоки, то образуется точечная нагрузка, которая будет больше, чем допускают пределы прочности строительных блоков.

Какой материал и в каких случаях лучше использовать

Как выяснилось, армирование газобетона является обязательным этапом строительства. Следует учесть, что данный процесс не повышает несущую способность стен, а увеличивает прочность здания, снижает риск усадки и защищает от чрезмерного покрытия трещин. Чтобы принять правильное решение в выборе того или иного материала, нужно учесть все особенности предполагаемого строительного объекта.

Используя арматуру, следует учитывать месторасположение строения. Если дом находится в ветровом, климатическом районе, или местности, где наблюдаются землетрясения, необходимо применить максимальную защиту стен. А именно – армировать их по всему периметру. Если строение расположено в спокойном районе, достаточно установить металлическое усиление только на опасных зонах конструкции. Концы отдельных арматурных стержней необходимо либо загибать под прямым углом, либо обвязывать в один контур.

Одноплоскостной каркас часто применяют в строительстве частных домов

Во время кладки следует уделять внимание первым этажам, в частности, первому кладочному ряду. А также необходимо обозначить зоны внизу оконных конструкций и стыки

Стены, которые находятся с ветреной стороны или подвергаются частым механическим нагрузкам, нужно армировать сеткой в обязательном порядке. Как правило, сетка укладывается через 3-4 блочных ряда.

Рассчитывая количество предполагаемого расходуемого материала, нужно помнить, что избыточное армирование кладки не принесет никакого вреда зданию. В противном случае, если укрепление недостаточное, последствия могут быть катастрофические. В некоторых случаях, это может повлечь за собой разрушение всей постройки.

Свойства армирующих сеток

Армирование газобетонных блоков может производиться с использованием следующих 3-х видов кладочных сеток:

• металлическая;
• базальтовая;
• стеклопластиковая.

Последняя обладает наименьшей плотностью. Ее применение в процессе армирования несущих конструкций — это неправильное решение. Она подходит только для стен, на которые не приходится слишком большой нагрузки.

Наибольшей прочностью характеризуется изделие из металла, которое считается отличным армирующим материалом, успешно используемым при кладке газобетона. Подверженность металлических изделий коррозии является их существенным недостатком. Он накладывает отпечаток на плюсы этого типа изделия, которым производится армирование кладки из газобетона.

Вместе с тем вес металлической сетки больше, чем базальтовой, поэтому она будет нагружать конструкцию дома одновременно с его основанием. Стальная сетка характеризуется пружинистостью, что вызывает определенные трудности в процессе ее монтажа в стену. Поскольку прутья сетки из металла являются острыми, то работать с этим материалом следует аккуратно.

На основе вышеперечисленных характеристик следует сделать вывод, что армированный слой газобетонной кладки лучше выполнять с использованием изделий базальтового типа. Они имеют большую механическую прочность, не уступающую конструкциям из металла. Этот тип сеток с содержанием полимерных добавок в большом количестве не подвергается коррозии, включая агрессивное воздействие окружающей среды.

Виды материала для армирования

Армосетка для усиления стен из газобетона, укладываемая в горизонтальных рядках, обязана реализовываться в торговой сети с сертификатами качества и паспортом, который подтверждает, что данная модификация может применяться для несущих стен.

Кроме того, изготовитель матрицы обязан обозначить величину нахлеста армолент, который требуется выдерживать при армировании. Границы нахлеста усиливает поперечные стыки, тем самым обеспечивая требуемую стандартами прочность сцепления и максимальную результативность армирования.

Для газобетонных стен в большинстве случаев применяют сетку из базальта либо стеклопластика при выполнении нормативных условий по прочностным показателям.

Так, базальтовые матрицы по прочности на разрыв в действительности не уступают стальным, в связи с чем используются для армирования несущих газобетонных стен. Стеклопластик не имеет такой прочности, следовательно, его можно использовать исключительно на внутренних ненесущих стенах, не подвергаемым значительным нагрузкам.

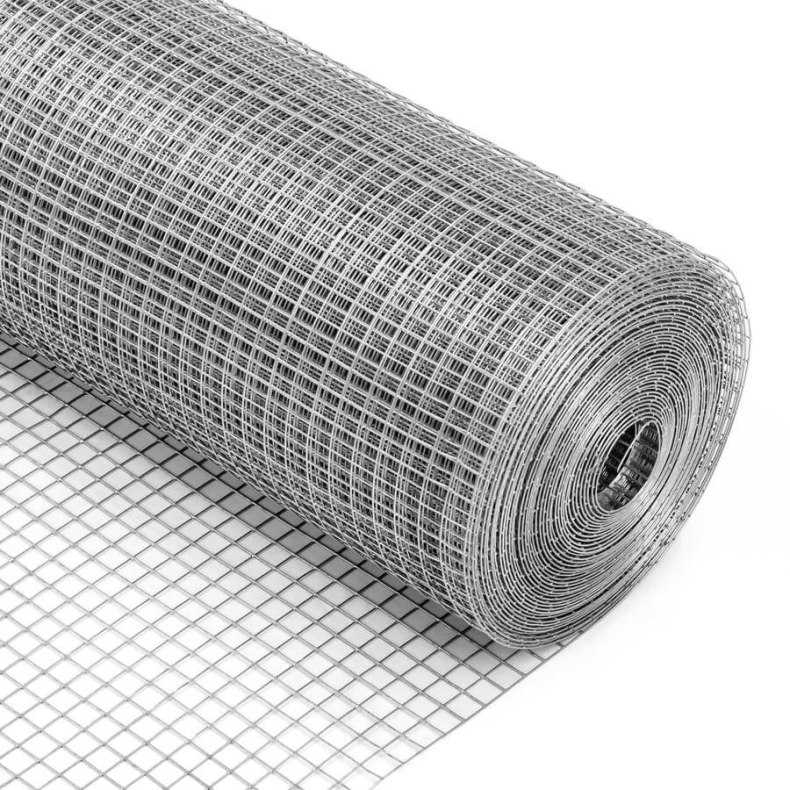

Металлическая оцинкованная

Это самая первая модификация укладочной сетки, которая стала успешно применяться на блоках из газобетона. Первоначальные виды такой матрицы выпускались на базе черного металла, поэтому очень страдали от коррозионных повреждений. Сегодня этот недостаток исправлен путем применения оцинкованной проволоки 3-5 мм, используемой при вязке матрицы, как правило, методом сварки.

Главные преимущества металлической оцинкованной сетки:

1. Большая прочность при напряжениях на разрыв, способная обеспечить невредимость кладки при значительных усадочных деформациях.
2. Доступная цена и хорошее снабжение во всех районах страны.
3. Большой срок эксплуатации, который при правильной технологии укладки значительно превышает 15 лет.

К основному недостатку такой модификации кладочной сетки относится возможность образования мостиков холода. При нарушении технологии кладки или использовании сетки с толщиной вязальной проволоки более 5 мм, увеличивается толщина укладочного шва. Бетонный раствор хорошо проводит тепло, поэтому рост его % в общем объеме стенки, снижает ее теплозащитные свойства.

Средняя стоимость такой сетки (50*50*3 мм) по РФ — 200 рублей за м2. Стальные сетки без антикоррозионного покрытия обойдутся от 90 рублей за квадрат.

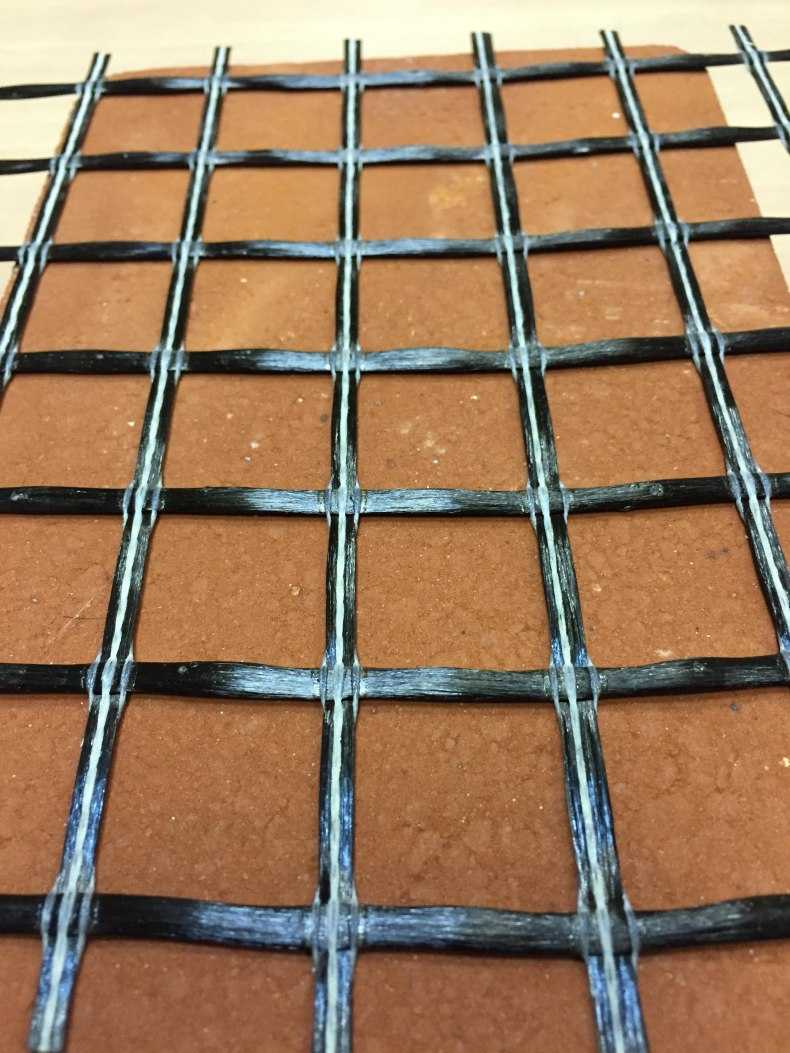

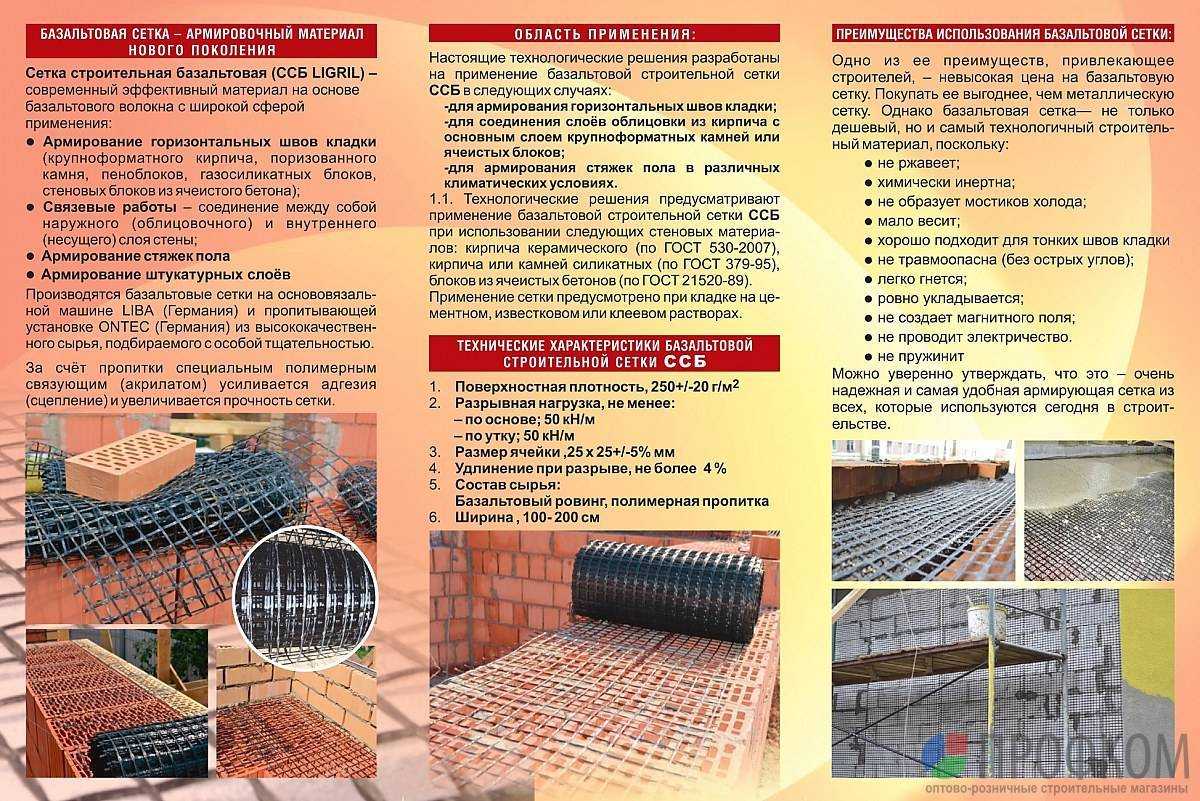

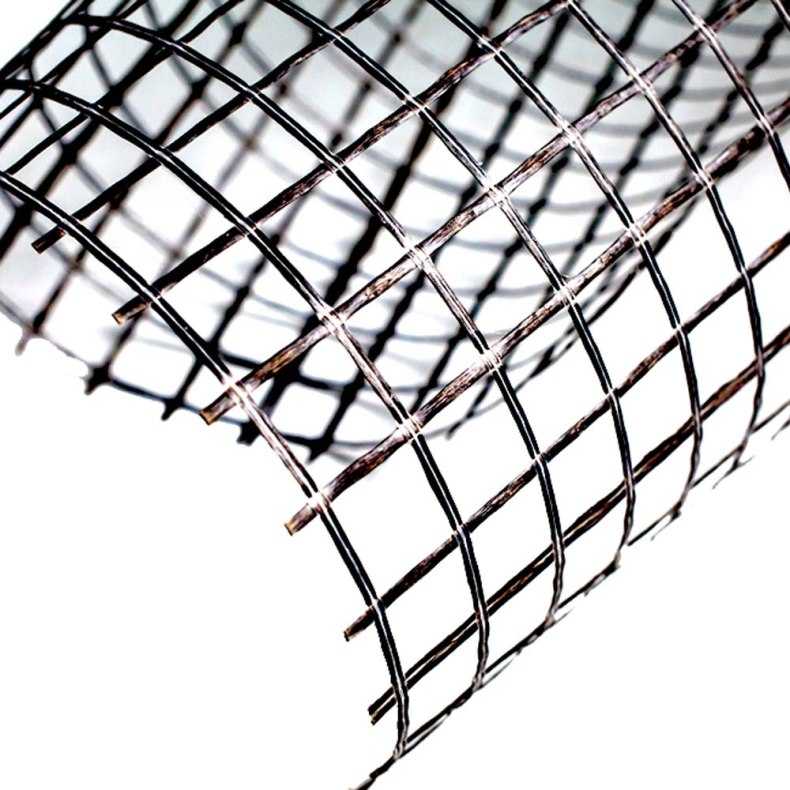

Базальтовая

Это современная модификация кладочной сетки, составляет достойную конкуренцию классическим железным матрицам, при этом она не подвержена коррозии и имеет нормативный срок работы в несколько десятков лет.

Существуют 2 разновидности базальтовой матрицы:

• рулоны, мелкоячеистая с шириной до 1 м, для создания выравнивающего отделочного слоя;
• серпянка в виде узкой полосы не выше 250 мм, в рулонах до 200 м, применяется для кладки газоблоков, заделки панельных стыков, усиление внутренних и наружных углов.

Главные положительные характеристики базальтовой кладочной матрицы:

1. Долговечность, базальтовая основа сетки имеет период распада в сотни лет.
2. Технологическая простота укладки, с лёгкостью кроится по нужным размерам ножницами по металлу, в точности принимая необходимую форму.
3. Высочайшая способность компенсации нагрузок.
4. Доступность в транспортировке.
5. Минимальная теплопроводность, что не позволяет создавать «мостики холода».
6. Низкий вес изделия, более чем в 7 раз менее чем у стальной матрицы.
7. Доступная цена.

К главному минусу полимерной кладочной сетки для газоблочных стен относят небольшую механическую прочность.

Средняя стоимость — 110 рублей за м2.

Монтажная перфорированная

Чрезвычайно широко распространенный тип сетки. Эту модификацию также рекомендуют для усиления внутридомовых стеновых перегородок.

Узкая лента выполняется из оцинкованного металла с множеством отверстий, в связи с чем получила свое название перфорированная. Армирование с использованием такого стройматериала выполняется подобно способу укладки арматуры, при этом желоба выполнять не нужно. Лента фиксируется саморезами напрямую к газобетонным блокам.

Этот способ используют для строений, имеющих невысокую расчетную нагрузку. Поскольку сечение ленты намного меньше чем у арматурных стержней, ее укладывают в большом количестве параллельных линий, чем, например, при прокладке металлической арматуры.

К достоинствам применения этого стройматериала можно отнести:

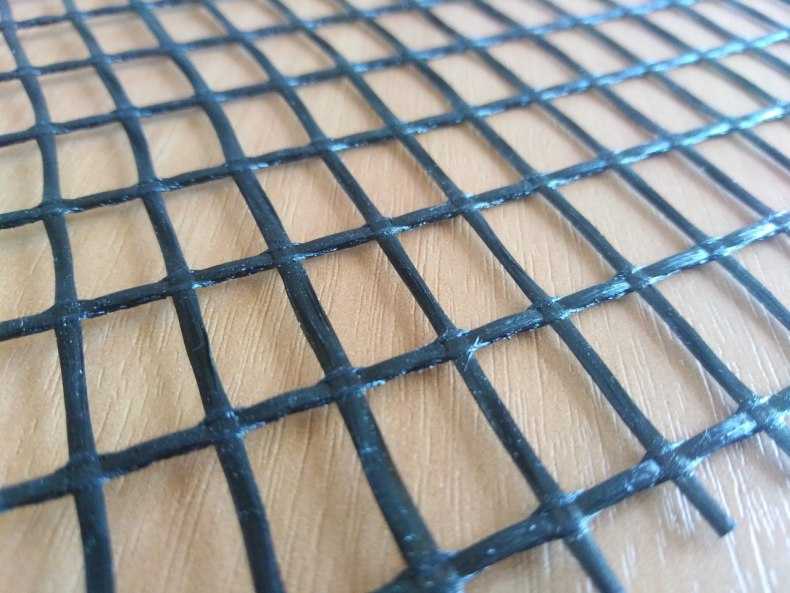

Полимерная кладочная сетка

Базальтовая сетка кладочная или пропиленовая используется для армирования кладки. Сырьем для ее изготовления служит непрерывное базальтовое волокно. С ее помощью устанавливается надежная связь между рядами блоков

• устройстве стяжки пола;
• нанесении толстого слоя штукатурки;
• армировании межэтажных перекрытий;
• армировании дорожных покрытий.

Полимерная кладочная сетка обладает рядом преимуществ, отличающих ее от аналогичных материалов.

1. Полимеры устойчивы к воздействию щелочной среды цементного раствора и не подвержены коррозии, благодаря чему срок службы такой сетки будет более продолжительным.
2. От разрушения под воздействием солнечной радиации полимерная сетка предохранена элементами строительной конструкции.
3. Полимерную сетку легче подогнать к месту укладки: ее можно разрезать ножницами по металлу, не прикладывая особых усилий.
4. Стоимость ее ниже, чем у сеток из металла.
5. С ее помощью кладка становится более прочной, что позволяет экономить раствор.
6. Обладает меньшим весом, чем металлическая сетка.
7. Является хорошим теплоизолятором, не проводит электричество.
8. Эластична, выдерживает значительные нагрузки при изгибе.
9. Хорошо сочетается с пено- и газосиликатными блоками, кирпичом, камнем, блоками из ячеистого бетона.

Сетка металлическая для армирования

Применение кладочной сетки в частном жилищном и хозяйственном строительстве регламентировано ГОСТ Р 57265-2016.

Появление на рынке большого разнообразия пористых, облегчённых стеновых материалов, позволило экономить значительные средства на устройстве стен и перегородок. Совместное применение в стеновых конструкциях кирпича, лёгких блоков, теплоизоляционных материалов потребовало дополнительных методов укрепления кладки.

Надёжность и прочность стен и перегородок призвано обеспечивать армирование кладки. Оно применяется в следующих вариантах:

• при возведении кирпичных стен толщиной менее чем в два кирпича;
• связывания в кладке блоков, утеплителей и кирпича;
• устройство перегородок из кирпича «на ребро»;
• строительство кирпичных заборов и столбов.

Наибольшее распространение в армировании нашла кладочная сетка заводского изготовления, закладываемая в горизонтальные швы, производится в соответствии с СП 15.13330.2012 из материала, устойчивого к коррозии либо с защитным покрытием. Оптимальный вариант защитного покрытия – оцинкование.

Размеры

Изготавливается в производственных условиях по технологии точечной сварки.

Исходный материал – рифлёная проволока ВР-1 согласно ГОСТ 6727-80 и гладкая проволока В-1 по ГОСТ 3282-86. Размер ячейки – это расстояние между рядом расположенными проволоками основы либо прутка. Изделия разных производителей различаются, как правило, лишь по размеру ячеек. Диапазон наиболее распространённых параметров ячейки: 5х5 мм – 45х45 мм.

Длина и ширина

Выбор параметров сетки зависит от толщины возводимой стены. Стандарт предусматривает несколько вариантов ширины готовых изделий, каждый из которых кратен размерам стандартного кирпича: 0,25 м – в 1 кирпич; 0,38 м – в 1,5; 0,5 м – в 2; 1м — в 4 кирпича. Предельная ширина листа, определяемая по выступающим концам проволоки, – 2350 мм. Карта образуется из проволок расположенных взаимно перпендикулярно, сваренных в точках пересечения.

Длина сеток, как правило, не превышает 6 м. Нарезка отдельных карт может производиться по размерам, необходимым заказчику.

Важный показатель – расход сетки на кубический метр кирпичной кладки. Его среднее значение — 3 м².

Толщина

Сварка стержней в выполняется внакладку, что определяет толщину изделия как сумму диаметров рабочих и обвязочных стальных стержней.

Выбор толщины сетки определяется исходя из толщины кладочного шва. Строительными нормами предусмотрена толщина шва от 10 до 16 мм, при этом сетка должна иметь защитный слой из раствора толщиной не менее 2 мм с каждой стороны.

Строительными правилами рекомендован минимальный диаметр стержней – 3 мм. В стандартном 10 мм шве можно уложить сетку не толще 6 мм, — то есть стержни будут иметь диаметр 3 мм. В максимальном варианте шов может быть 16 мм, а суммарная толщина стержней сетки не может превышать 12 мм.

Пример маркировки

Обозначение материала «Сетка кладочная 3Вр1 50/50 1500» расшифровывается как сетка с продольно-поперечными стержнями, с шириной карты 1500 мм, изготовленная из проволоки ВР-1 диаметром 3 мм с ячейкой (шагом стержней) 50х50 мм. Изделия с другими параметрами маркируются и расшифровываются аналогично.

Укладка

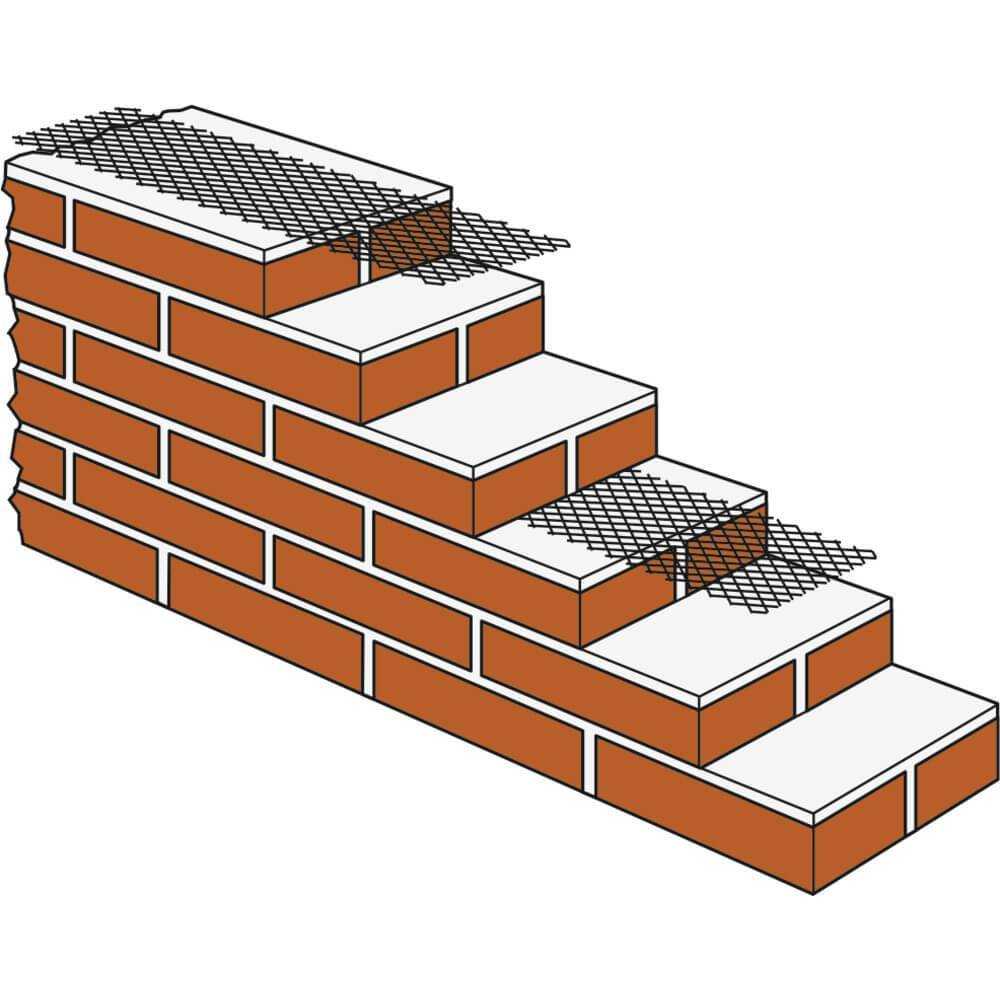

Основные правила армирования кирпичной кладки:

• Армосетка закладывается через каждые три ряда на четвёртом, – если применяется кирпич стандартных размеров.
• Укладка сетки начинается по первому ряду кладки.

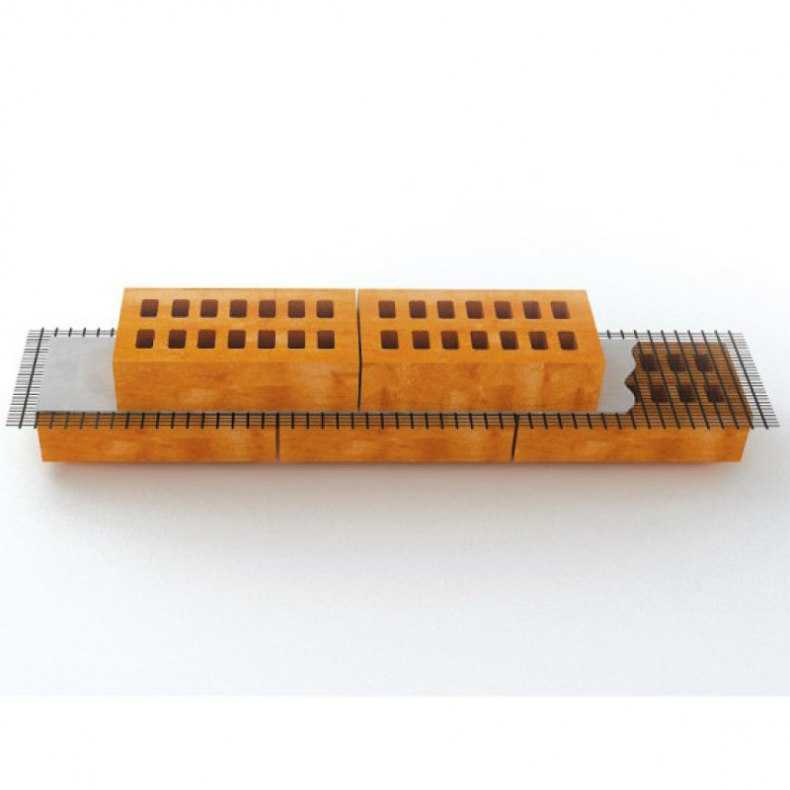

  Армирование первого ряда сеткой

• Для силикатного утолщённого шаг укладки – на каждом 3-ем ряду.
• Сетки армирования углов укладываются на каждый 3-ий ряд внахлёст не менее чем на 15 см.
• Длина сеток при армировании угловых швов кладки, – не менее 1 м в каждую сторону.
• Если кладка выполняется «под расшивку», то сетка располагается в швах с отступом, учитывающим вид и глубину расшивки.

Аналогичные правила применяются при строительстве заборов из кирпича.

Связывание слоёв стены

Стеновые конструкции часто состоят из двух, трёх и более слоёв.  Вариантов много, например:

• снаружи стена выполнена из кирпича, изнутри – из пеноблоков;
• вентфасад обложен клинкерным кирпичом;
• кладка выполнена «колодезным» способом с засыпкой пустот в ней теплоизолирующими материалами;
• кирпичом обкладывается уже существующая эксплуатируемая стена здания.

В каждом случае решение о применении сетки принимается индивидуально, с учётом конкретной конструкции.  Общий принцип: армирование должно выполняться поэтапно, с соблюдением горизонтальности слоя укладываемой сетки. В отдельных случаях сетка заменяется связывающими слои анкерами.
