Как выкопать фундамент

Необходимые действия при устройстве траншеи вручную

Перед рытьем траншей снимите с участка дерн

В соответствии с проектными размерами сделайте разметку на участке, при этом не забудьте прибавить внешние 0,2 метра на ширину. Размечать начинают с углов. Вбивают арматуру или колья, натягивают леску и, проверяя градус угла, выводят длину стен. После разметки ещё раз всё перемеряют, включая размер по диагонали.

Во время разметки ленточного фундамента необходимо определить наиболее низкий уровень периметра. Сделать это просто с помощью водяного уровня. В этой точке обустраивается дренажная система.

Итак, разметив участок для рытья, но перед тем как начать выкапывать фундамент вручную, необходимо:

• расчистить участок под строительство от любых предметов, а также корней деревьев;
• снять дерн по внутреннему периметру фундамента;
• переместить верхний плодородный слой почвы в сад;
• определить место для отвала грунта из траншеи.

Выкапывая траншею, отбрасывайте грунт на 1,5 м от ямы

Грунт отбрасывают на расстояние до 1,5 м от края ямы. Выкапывать начинают с внешнего периметра, затем копают поперечные траншеи под основание для несущих стен. При необходимости дно траншеи уплотняют, заливают водой, отсыпают песчаную подушку и снова уплотняют.

После этого устилают гидроизоляционный материал или устанавливают стены опалубки для предотвращения обвалов стен траншеи.

Несколько дельных советов:

1. Не рекомендуется рыть котлован под пристройку, вынимая грунт под прилегающим фундаментом готового здания.
2. При устройстве дренажной системы расширьте траншею с учетом диаметра трубы, прибавив к значению от 20 до 30 см.
3. В сыпучих грунтах стоит рыть траншею трапециевидно с расширением к верху. При этом расчетное значение ширины должно соответствовать низу траншеи. Подробности о нанесении разметки под фундамент и рытье траншеи смотрите в этом видео:

Как правильно копать траншеи вручную

При копке траншеи для фундамента вручную нужно удалять землю постепенно. Каждый слой должен сниматься по очереди и ступень должна составлять не менее 2 метров. Грунт можно складывать возле траншеи, но отступ от края должен составлять минимум полметра. Если не учитывать расстояние, то выкопанная почва будет постепенно осыпаться обратно, что недопустимо, так как грунт не будет использоваться для засыпки.

Когда место под фундамент полностью раскопано, нужно уплотнить дно ручной или механической трамбовкой. Если оставить грунт рыхлым, то это приводит к усадке всего здания. После все проведенных работ нужно установить глубину траншеи при помощи измерительной рейки. С ее помощью проще работать, а расчеты будут точнее.

Как копать траншею

• 1 Под фундамент
• 1.1 Какой должна быть глубина
• 1.2 Ширина траншеи
• 2 Под водопровод
• 3 Видео

На первый взгляд может показаться, что вырыть траншею несложно – взял лопату и копай, но не всё так просто. Если траншея предназначена под какие-либо коммуникации или для других конкретных целей, то нужно сделать всё правильно и учесть некоторые нюансы. В этой статье мы расскажем, как копать траншею под фундамент и водопровод, рассмотрим на какую глубину нужно копать.

Для начала нужно определиться с направлением и глубиной траншеи, подготовить необходимые инструменты и материалы. Будущая траншея должна подходить под укладываемые в нее коммуникации (трубы, кабеля и т.д.), и материалов должно хватить, чтобы завершить эти земляные работы.

Повреждены корни дерева

Нелишним будет выяснить, с каким грунтом придется иметь дело

Это важно, ведь почва тоже бывает разной. Она может быть:

• песчаной;
• каменистой и при этом достаточно рыхлой;
• богатой перегноем и, соответственно, влажной.

Как выкопать траншею в таких типах почвы, чтобы ее прямые стенки в процессе работы не разрушались, если она, например, будет около полутора метров глубиной? Обязательно нужно будет предусмотреть подпорки. Они могут быть сделаны из небольших листов фанеры или любого другого подходящего материала, который есть у вас в наличии.

Критерии выбора оборудования для копки

Выбор типа и модели специализированного оборудования является сложной задачей и зависит от ряда факторов. При рытье котлована обычно используются мощные поворотные экскаваторы. Это могут быть колесные или гусеничные экскаваторы.

При этом учитываются следующие соображения:

• объем запланированных работ,
• форма котлована,
• тип почвы, грунтовые воды, заболоченные земли
• текущее состояние объекта
• наличие подземных коммуникаций,
• доступность сайта,
• Основным недостатком краулеров являются транспортные проблемы. Обычно это оборудование перемещается только по участку. Для транспортировки экскаватора к месту раскопок требуется специальная погрузочная платформа (прицеп). Это дополнительный фактор затрат для клиента.

Какая техника используется при копке траншеи?

Копка траншеи лопатой (вручную) эффективна при малообъемных работах и на твердых грунтах (например, на суглинке). Способ оптимален при невозможности подогнать технику к строительному участку или необходимости вырыть траншеи в условиях обильной прокладки инженерных коммуникаций. Во всех остальных случаях, когда нельзя обойтись рытьем вручную, применяется такая техника:

• бара (траншеекопатель или грунторез);
• мотоблок;
• экскаватор (мини-экскаватор) и бульдозер.

Бара эффективна для работ по выемке узких траншей (до 40 см), глубина которых составляет до 2 м, например, при необходимости проложить газопровод или водопровод. Кроме прочего, бара стоит дешевле, нежели экскаватор. Она быстрее в работе и ею легче вырыть окоп на небольшой территории.

Мотоблоком, если не удастся полностью механизировать рытье траншей, то получится значительно упростить этот способ. Им проводиться рыхление грунта с его последующей выемкой лопатой. Способ полезен при осуществлении фундаментных работ, когда нужно сделать широкий подкоп на небольшую глубину.

Чтобы сделать подкоп правильно, удобно работать мини-экскаватором с бульдозером. Малогабаритность и маневренность позволяет быстро манипулировать бульдозером на небольших участках, например, дачах. Он удобен наличием гусениц, которые не повреждают асфальт. Работать бульдозером можно, если требуется сделать окоп, глубина которого 2.5 м, а ширина – 28-38 см.

Траншея под водопровод

Чтобы разработать подкоп под водопровод, необходимо правильно определить уровень промерзания грунта. Если делать окоп глубже, необходимо обеспечить его безопасность, например, установить подпорки по всей длине.

Рытье траншеи экскаватором

Чтобы выкопать траншею под водопровод, можно использовать окоп трех видов:

• прямоугольного сечения с отвесами;
• в форме трапеции с наклонными стенками;
• смешанные.

Первый вид предполагает минимум земляных работ, небольшую ширину выемки. Такой способ обустройства водопровода требует устройства крепления стенок, чтобы сохранить безопасность работников, так как существует риск обвала.

Второй тип может обходиться без крепления. Чтобы выкопать траншею требуется много пространства для маневренности, которая утрудняется по мере разработки все большей площади грунта.

Смешанный тип эффективен там, где глубина траншеи стыкуется с грунтовыми водами. В таком случае, сверху окоп укрепляется откосами, а внизу – отвесными стенками.

Чтобы правильно определить, какая техника нужна, необходимо ответить на такие вопросы:

• какую длину имеет водопровод;
• какой ежедневный объем работ;
• в каких условиях ложится водопровод.

Для рытья траншеи под водопровод эффективен мини-экскаватор. Его главное преимущество – маневренность, а недостаток – малая производительность: примерно 20 м/8ч. Чем крупнее техника используется, чтобы проложить водопровод, тем выше производительность, но хуже маневренность.

Траншея под газопровод

Подкоп под газопровод делается относительно неглубокий. Обычно глубина установки составляет 0.6 м. В перегруженных местах с обилием автомобильного трафика, допускается глубина не менее 0.8-0.9 м, а при работе с трубами высокого давления глубина выемки должна быть не менее 120 см.

Рытье траншеи барой

Главная задача траншеи – предотвратить повреждение проложенных труб. О каком бы типе инженерных коммуникаций не шла речь. Контроль правильности прокладки труб освидетельствует специальный акт госслужб.

Существует и технология определения дна выемки, в которую укладывается газопровод. Если диаметр трубы составляет до 1000 мм, то делается подкоп глубиной – 0.8 мм и больше. Если диаметр трубы – более 1000 мм, то бульдозером нужно прокопать выемку больше 1 м.

На то, какой будет сделан окоп, также влияет характеристика грунта на стройплощадке. Песчаные грунты требуют выемки глубиной не менее 1.2 м, скальные, каменистые грунты — от 0.6 м, а торфяники и грунты с высоким содержанием воды – 1.1 м.

Ширина траншеи зависит от того, какие инструменты решит применить застройщик, а также типа грунта. Чтобы узнать, какой она будет, необходимо прибавить к ширине ковша показатели движения грунта для разных местностей. Например:

• пески и супеси – ширина установки + 0.15 м;
• глина и суглинки – ширина установки + 0.40 м;
• скалы или мерзлый грунт – ширина установки + 0.4 м.

Если, чтобы выкопать траншею применяется бара, то ширина траншеи будет соответствовать ровно ширине ее рабочей установки.

Санитарные нормы и правила

Если вы затеяли строительство дома, то для начала вам придется вырыть котлован. СНиП для этого обязательно нужно соблюдать. Ознакомившись с ними, вы сможете понять, что яма для основания нужна для засыпки стабилизирующей подушки и расположения конструкции ниже нулевого уровня грунта. Обычно прочности почвы оказывается недостаточно. Иногда на территории слишком высоко располагаются грунтовые воды. Но в любом случае технология создания подушки не сопровождается сложностью, а польза очень существенна.

В СНиП 3.02.01-87 прописано, что в зимнее время разрабатывать грунт почти невозможно, да и механическая разработка будет идти не лучшим образом. Транспортировка грунта и его вывоз будут усложнены. Если работы вы планируете осуществлять в зимнее время, то все процессы будут замедлены. Потраченное время можно удвоить, что обусловлено длительностью создания котлована.

Расстояние от фундамента до канализации

При закладке следует выдерживать расстояние от канализации до фундамента основания построек, канализационные трубы должны располагаться с соблюдением дистанционных нормативов.

Канализацию укладывают параллельно застроечным красным линиям, при монтаже на улице выбирается сторона с меньшим числом иных сетей и наибольшим количеством присоединительных патрубков.

При определении дистанции от трубопровода до фундамента должна быть исключена малейшая возможность проникновения сточных вод при аварийных протечках в магистраль водоснабжения.

Минимальные дистанции от канализации и ливневки до фундаментов:

Также строительные правила регламентируют расположение канализационной линии, расположенной в земле, по отношению к корневой системе деревьев, дистанцию от трубопровода до центральной оси дерева берут не меньше 1,5 м, при дренажной канализации – от 2 м.

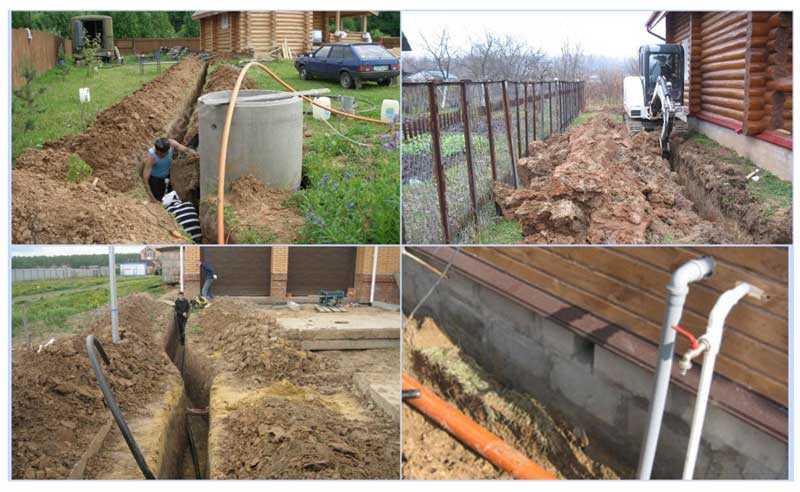

Рис.6 Примеры прокладки подземных инженерных коммуникаций

Из чего складывается стоимость земляных работ по рытью?

На итоговую цену по ручной копке траншеи влияет несколько факторов:

1. Размеры рвов.
2. Тип грунта.
3. Уровень залегания грунтовых вод.
4. Квалификация бригады.
5. Регион.
6. Дополнительные услуги по обустройству траншеи.

Чем глубже, шире и длиннее будущий окоп, тем выше будет стоимость за его разработку. Чтобы вырыть траншею небольших размеров понадобится бригада из 2-3 человек. Если же ров имеет крупные габариты – придется нанимать бригаду из 4-6 человек, которая будет его копать.

Тип грунта также влияет на итоговую стоимость: если это скальное основание, то бригаде придется попотеть для его выработки. Слабые грунты, которые при копке осыпаются, также представляют сложность для работы.

Если грунтовые воды залегают близко, бригаде придется проводить изоляцию и укрепление траншеи – на это понадобятся средства для оплаты труда. Работа квалицированных траншеекопателей будет оплачена выше, чем тех, которые считаются разнорабочими.

При обустройстве и копке траншей могут быть предложены дополнительные услуги:

Также подрядчик может вывозить разработанный грунт за отдельную оплату.

Правильность расчетов

Перед началом земляных работ необходимо правильно оценить грунт. От вида почвы зависит, на какую глубину следует углубить траншею, какой формы лучше копать фундамент под дом и как стоит его закреплять. Кроме того, следует твердо знать уровень грунтовых вод и глубину промерзания почвы в районе.

Рытье траншей предполагается под осуществление работ по устройству глубокозаглубленного и мелкозаглубленного ленточного фундамента:

Тип основания	Глубина	Тип почвы	Масса дома
глубокозаглубленный	ниже уровня промерзания грунта (до 2 м)	любая	нет ограничений
мелкозаглубленный	0,5-0,7 м	песчаная	легкие постройки

Применение формулы

Поскольку чаще всего, траншеи делают прямоугольными, то она имеет следующий вид: Vт = A x B x C, где:

• А – длина;
• В – ширина;
• С – высота (глубина).

Перечисленные величины измеряются в см, полученный результат всегда равен см3. Воспользоваться расчетами легко и быстро при помощи онлайн-калькуляторов. Они предлагаются пользователям Интернета от профессиональных компаний, рекламирующих свои инженерные услуги в области земляных работ.

Пример: дана длина траншеи – 50 см, ширина – 30 см, глубина – 70 см. Рассчитать общий объем грунта, который будет извлечен из углубления.

Как посчитать? Поскольку объем почвы, который находится в траншее, математически соответствует объему самого углубления, то все расчеты будут проводиться по формуле: Vт = A x B x C = 50 x 30 x 70 = 105 000 см3 = 0, 105 м3. Ответ: общий объем грунта в траншее будет равен 0, 105 м3.

В 2020 г. для более сложных расчетов многие строители начали использовать программу «Автокад». Она позволяет работать со схемами и чертежами в трех измерениях, предлагает онлайн-калькулятор, а также проверку ошибок в рабочей документации.

Котлован под фундамент столбчатого типа

Столбчатый фундамент предусматривает рытье траншеи с глубиной до 50 см. Процесс копки осуществляется по предполагаемой фасадной части основания. На дне формируются шурфы, в которые впоследствии устанавливаются угловые и промежуточные столбы.

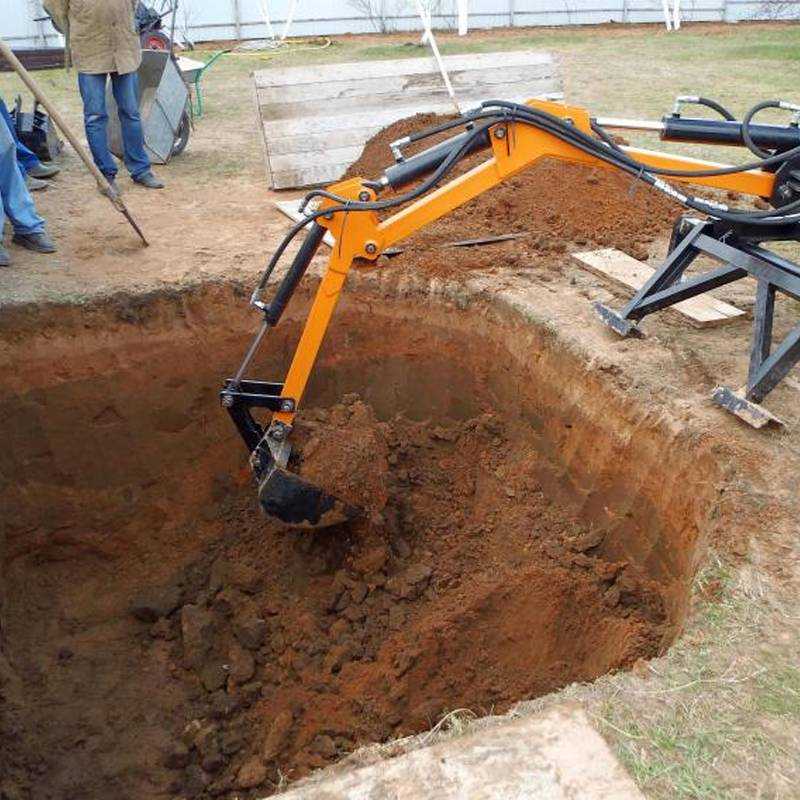

Рытье котлована экскаватором

Разработка котлована предусматривает выполнение следующих процедур:

1. Копка 30-40 см слоя почвы.
2. На ширину 80-100 см вырывается траншея с глубиной 50 см.
3. Под размещение будущих столбов обустраивают шурфы с шагом 1,5-2 м в зависимости от типа грунта. Размеры шурфов составляют 50х50 см.
4. Используя вехи, контролируем требуемую глубину.

Однако перед заказом экскаватора важно по всем сложным вопросам проконсультироваться со специалистами, а также провести качественный анализ грунта, поскольку некоторые типы почв и индивидуальные особенности участка могут стать препятствием для работы крупногабаритной техники

Использование строительной техники

Чаще всего проще и дешевле копать фундамент своими руками. Использование габаритной техники будет лишним. Траншею можно создать самостоятельно при небольших габаритах здания. Сюда же относятся и процедуры по возведению основы под бани, веранды и пристройки. Использование техники влечет за собой увеличение стоимости процедуры. Но благодаря трактору можно крупно сократить время, которое будет затрачено на раскопки.

Копка фундамента экскаватором потребуется не только при объемных работах, но и случае, когда получаемый грунт необходимо вывозить на транспорте с территории. Экскаватор сможет в короткие сроки вывезти больший объем почвы при сравнении с той работой, которую сможет выполнить человек. При работе над крупными проектами работать руками будет невозможно из-за количества получаемого лишнего грунта.

Но даже после того, как были применена землеройная техника, останется некоторый объем ручной работы. Заключается она в уплотнении котлована и закреплении стен для предотвращения осыпания. Также потребуется засыпать подушку для дальнейшего строительства фундамента.

В какое время года лучше копать

Идеальное время для земляных работ – лето в сочетании с сухой погодой. Дождь приведет к намоканию земли, усложнению копки, размыванию стенок и застаиванию воды на дне траншеи или котлована. Можно выполнять работы и в сухую погоду осенью. Зимой производить планировку участка и выборку земли можно только с помощью техники.

Фактически строительство обычно начинают весной, после оттаивания и подсыхания верхнего слоя почвы. В любом случае бессмысленно копать траншею поздней осенью и оставлять ее в зиму – к весне копку придется проводить заново.

Почему нельзя копать в дождь

При намокании земли изменяется ее несущая способность, стенки траншеи могут размываться и осыпаться. Для засыпки фундаментной подушки, заливки ленты или плиты придется снимать слой намокшей почвы, трамбовать дно и дополнительно увеличить слой песка и щебня. Это увеличивает объем работ и соответственно трудозатраты и расход материалов. Поэтому выборку грунта, выравнивание и уплотнение стенок и дна выполняют только в сухую погоду и по возможности быстро. Лучше всего все операции выполнить в течение одного дня.

Сложности и особенности зимнего проведения работ

Кладку или заливку фундамента необходимо проводить в незамерзшей земле. От раскрывания земли до промерзания проходит сутки-двое. Именно в этот промежуток времени необходимо произвести:

• копку ямы;
• уплотнение стенок;
• устройство подсыпки из песка и щебня;
• заливку бетона, кладку фундаментной ленты из блоков.

Вторая особенность зимнего выполнения работ: необходимо очень быстро (за 1-2 дня) вывезти лишний грунт, пока он не смерзся в монолитную массу. Если земля замерзнет, то перед погрузкой и транспортировкой ее придется вновь разбивать с помощью техники.

Правильный ленточный фундамент: положительные и отрицательные аспекты

Ленточный фундамент — монолитная или сборная конструкция в форме ленты. Он может быть различных размеров и конфигурацию в плане в зависимости от возводимого объекта.

Ленточный фундамент для дома и прочих хозяйственных построек применяется в следующих случаях:

• При сравнительно большом весе объекта. Ленточный фундамент для дома из кирпича, различных бетонных или газосиликатных блоков прекрасно справится с нагрузкой от строения.
• Есть подземные помещения. Если при проектировании дома или других построек закладываются такие подземные сооружения, как подвалы, подземные гаражи (смотровые ямы), цокольный этаж, то фундамент должен быть ленточным.
• При строительстве зданий с бетонными перекрытиями, мансардами.
• При неоднородных грунтах в месте строительства. Так как различные типы грунтов имеют разные свойства и коэффициенты усадки, фундамент-лента для дома и прочих строений позволит компенсировать разницу в характеристиках грунтов, обеспечивая равномерную усадку основания. Однако, следует учитывать, что на просадочных и торфяных грунтах использовать ленточный фундамент нельзя!

Правильный ленточный фундамент обладает рядом преимуществ, хотя есть и некоторые недостатки, на которые также стоит обратить внимание

Преимущества ленточного фундамента:

• прочность. Ленточный фундамент обладает хорошим запасом прочности, что сравнимо с монолитной плитой (основанием);
• достаточно простая технология изготовления и подготовительные работы;
• долговечность. При правильном устройстве ленточного фундамента и выполнении всех необходимых мер по его защите (утепление и гидроизоляция) он способен прослужить довольно-таки внушительный срок;
• разнообразие типов ленточных фундаментов;
• стоимость. Ленточный фундамент своими руками обойдется гораздо дешевле, чем полностью замоноличенное основание, при этом практически нет потерь в прочности;
• возможность организовать более теплые полы в доме, нежели при монолитном основании.

Правильный ленточный фундамент – прекрасный способ создать прочное основание для возведения дома, сэкономив при этом достаточную сумму.

Что лучше – тяжелая техника или ручная копка?

Многих владельцев частных загородных участков интересует, возможно ли выкопать котлован под фундамент своими руками, или же придется нанимать тяжелое оборудование.

Ответ обуславливается условиями на строительной площадке и объемом работы. К примеру, если необходимо выработать 2-3 десятка кубов почвы, лучше остановиться на аренде экскаватора. Работа будет выполнена в несколько раз быстрее (котлован будет готов за день). Кроме того, в одиночку мастеру с таким объемом справиться не удастся.

В случае, когда работы предстоит немного (возводится небольшое компактное строение), то заказывать технику нецелесообразно. Мастер сможет выполнить работу собственноручно, не прибегая к найму экскаватора. Кроме того, ручная копка позволит хозяину солидно сэкономить.

Выбор времени года для рытья котлована или траншеи

Специалисты рекомендуют планировать разработку грунта под фундамент проводить летом или осенью. В это время почва максимально мягкая и поддаётся копанию.

Зимой устройство фундамента невозможно из-за замёрзшего грунта. Если запланировать работы на данный период, их стоимость увеличивается в несколько раз. Также устройство траншеи или котлована зимой утрудняется из-за необходимости в кратчайшие сроки завершить кладку фундаментных блоков или заливку монолитной конструкции. Они не должны промёрзнуть, что негативно скажется на их несущей возможности

Также зимой важно сразу предусмотреть процесс вывоза лишнего грунта. В противном случае он замёрзнет и убрать его будет очень сложно

Траншея под фундамент

Чтобы разработать траншею для фундамента, необходимо определить тип грунта на стройплощадке. Влажные почвы (глина, торфяники) требуют большой глубины – до 1.5 — 2 м. На суглинках и песчаных почвах возможна усадка здания.

Здесь лучше строить негабаритные дома, подкоп которых составит свыше 80 см или уровень промерзания земли + 40 см. Если есть опасность подтопления грунтовыми водами, то лучше сделать окоп бульдозером не только для фундамента, но и дренажа вокруг дома.

Выбор ширины траншеи для фундамента зависит от общей ширины конструкции. Чтобы определить ее правильно, необходимо прибавить размер самого фундамента, опалубки, гидроизоляции, крепления для опалубки, а также плюс по 20 технических сантиметров. Позже, когда бетонная конструкция будет готова, с помощью техники, например, бульдозером, или, используя подручные инструменты, производится обратная засыпка фундамента.

Для решения задач частного строительства применяется одноковшовый экскаватор. Его мощность и трудоемкость смогут справиться с выемкой за один день.

Рытье траншеи под канализацию

Подкоп для канализационных труб роется с учетом места расположения участка. Существует три вида работ по обустройству канализации: придомовые, городские и загородные. Подкоп под водоотвод возле дома делается с учетом тех же правил, что и для траншеи для фундамента. Может использоваться техника от 1.5 до 5 тонн. Чем больший объем грунтовых масс нужно выбрать, тем габаритней техника должна быть.

Если речь идет загородных или домовых участках, требуется уклон для эффективного отвода стоков. Его также подтверждает акт, как в случае с газопроводом. Из-за этой особенности, работы могут вестись на глубине, как в 1 м, так и – 6 м.

Главное, определить слой промерзания почвы, ведь стоки ни в коем случае не должны замерзнуть. Также необходимо учитывать размер трубы. К примеру, для 110-миллиметровой трубы роется подкоп шириной – 0.6 м, глубиной – на 0.05 м больше, чем производиться прокладка трубы.

Документация на обустройство траншеи: акт скрытых работ

Акт скрытых работ выдается для тех случаев, когда невозможно проверить их качество, так как строительно-монтажные работы уже были завершены. Конструкции, которые потом не возможно будет проверить, еще на этапе закладки должны пройти освидетельствование. После чего застройщик получает акт работ. Он нужен при рытье любого типа выемки: траншеи для фундамента или газопровод.

Проводит свидетельствование и выдает акт скрытых работ орган государственного надзора или экспертная комиссия. Если речь идет про газопровод, то осматриваются открытые траншеи, их глубина и соответствие техническим требованиям.

При осмотре фундамента акт включает такие позиции, как: открытый ров, наличие песчаной подушки, устройство фундамента, армированного пояса и т.д.

Тонкости разметки

Для произведения разметки необходимо точно определить месторасположение стен. Лучше всего начинать с самой длинной стены, что облегчить дальнейшую процедуру разметки. Все расчеты выполняются по внешнему периметру здания.

Для обозначения крайних точек вбивают копья, после чего натягивают леску для имитации стен. Потребуется только проверять точность прямых углов, для чего существует специальный измерительный инструмент. Если таковой отсутствует, то проверка осуществляется на основании сравнения диагоналей контура. Полученные результаты должны быть идентичными.

Если конфигурация контура является усложненной или строительство проводится на территории с уклонами рельефа, то следует использовать нивелир или аналогичный инструмент для точного измерения углов и высоты. Если производить измерение рулеткой, то это приводит к неточным показателям. Поэтому нередко привлекаются профессиональные геодезисты.
