Инструкция по установке мансардных окон своими руками

Установка мансардных окон своими руками

Итак, я перечислю основные моменты, которые нужно учитывать при самостоятельной установке мансардных окон (или при контроле монтажной бригады, занимающейся их установкой):

При выборе модели мансардных окон тщательно продумайте, какие из предлагаемых производителями функций, Вам действительно нужны. Дело в том, что набор возможностей у разных моделей может существенно отличаться, что всегда сказывается на цене. Не стоит платить лишнее за те функции, которые Вам не пригодятся.

Второй момент – оклады для мансардного окна также различаются в зависимости от типа кровли – несоответствие оклада виду кровельного материала всегда приводит к трудностям, как при установке, так и при эксплуатации.

К процессу первичной установки отнеситесь весьма ответственно: отклонения от линии горизонта нижней части окна приводит к проблемам при отделке откосов.

Независимо от угла ската Вашей крыши, плоскости откосов должны иметь строгое положение: нижний – перпендикулярно, а верхний – параллельно полу. Несоблюдение этого правила может приводить к нарушению циркуляции теплого воздуха в помещении мансарды (в зоне окон). В результате –  промерзание откосов зимой и образование конденсата под облицовочным материалом. Я бы посоветовал, кроме этого, устанавливать под мансардными окнами отопительные приборы – тогда теплый воздух будет препятствовать образованию конденсата на поверхности стекла и откосах.

Монтаж облицовки откосов не стоит производить на металлический профиль, который обеспечивает Вам идеальные мостики холода в зоне окна и гарантирует образования конденсата. Используйте для этих целей древесину.

Тщательная теплоизоляция периметра оконных блоков также булет гарантом отсутствия влаги в зоне мансардных окон. Используйте для этого теплоизоляционные контуры.

Защиту от протечек можно обеспечить правильной установкой гидроизоляционных фартуков и грамотной стыковкой кровельного материала с оконным окладом.

Важную роль в пыле- и влагонепроницаемости окон играет регулировка зазоров между оконной рамой и коробкой. Сначала отрегулируйте боковые зазоры – они должны быть одинаковыми с обеих сторон, плоскости оконной рамы и коробки – параллельны. Для этого нужно (при ослабленном креплении в верхних монтажных уголках) смещая верхнюю часть коробки влево или вправо, выбрать правильное положение и зафиксировать его, затянув саморезы. Второй шаг – регулировка зазоров в местах прилегания рамы к оконной коробке при закрывании окна. Неплотно прикрыв окно, определите, какая часть рамы примыкает первой, и в верхнем уголке с этой стороны ослабьте саморез. Подложите под уголок пластиковый клин. Смещая его, отрегулируйте положение коробки таким образом, чтобы обе стороны рамы прилегали к ней одновременно. Как осуществляется на практике такая регулировка при установке мансардных окон на видео видно очень хорошо.

При монтаже оклада следите за правильностью стыковки его элементов и крепления.

Таким образом, соблюдая эти советы, Вы сможете произвести правильно монтаж мансардных окон и избежать серьезных проблем в ходе их эксплуатации.

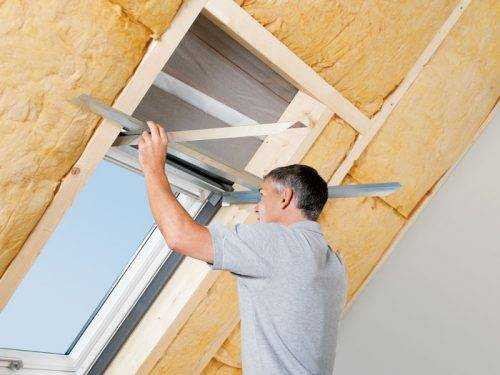

Как утеплить мансардные окна

Перед установкой монтируется наружный оклад снаружи. Материал для теплоизоляции выкладывается по всей площади откосов внутри, без зазоров.

В качестве теплоизоляционных материалов используют:

• стекловату, которая очень мягкая и эластичная, недорогая и легкая;
• базальтовую вату, которая универсальная, но достаточно жесткая;
• пенополистирол: прочный и недорогой материал, с низкой теплопроводностью.

После укладки утеплителя, монтажные работы заканчивают укладкой гидроизоляции.

Нельзя использовать металлические элементы для монтажа утеплителя, они будут проводить холодный воздух.

Виды конструкций

Когда мансарды только вошли в обиход с легкой руки французского архитектора Франсуа Мансара, единственной возможностью добавить света были дормеры (кукушки). Это выдвинутые за пределы крыши надстройки, в которые устанавливаются обычные окна. Под специализированными же мансардными окнами обычно понимают конструкции наклонного типа в скатах, а не световые тоннели или вертикальные оконные блоки и надставки в кукушках. Разновидности мансардных окон подразделяются по нескольким параметрам.

Материал профиля

• ПВХ.
• Древесина.

Оконные блоки мансардного типа изначально на порядок дороже обычных вертикальных конструкций, но и внутри категории разброс цен между базой и премиумом может составлять десятки тысяч. В большей степени разница обусловлена техническими «наворотами», а материал профиля вторичен. В частных загородных домах одинаково используют как металлопластиковые, так и деревянные мансардные окна. Если сравнить цены, существенной экономии пластиковая рама не дает, а некоторые линии в ПВХ даже дороже. Визуально современные полимеры имеют практически любую фактуру и гамму, и с достоверностью имитируют ценные породы древесины. Выбор же зависит от личных предпочтений, типа помещения и дизайна интерьера – в обшитой натуральным деревом спальне уместнее деревянное же окно.

ч

В ванной, где стабильно повышенная влажность – пластиковое.

Способ открывания

Эксплуатация мансардных окон подразумевает возможность открытия створки для проветривания и мытья, глухие блоки менее практичны и в современных домах встречаются значительно реже. Чтобы окнами было удобно пользоваться при разных условиях, выпускают блоки, открывающиеся разными способами.

• С центральной осью или среднеповоротные – самая распространенная группа, любой угол открытия с двух сторон, вплоть до полного поворота на 180 градусов обеспечивают установленные по центру рамы фрикционные петли.
• Со смещенной, приподнятой осью – благодаря механизму открывания в верхней части рамы такие окна могут достигать высоты в 2,5 метра. Мыть проблематичнее, но если вид из окна достойный, можно и потерпеть неудобства, обзор они дают максимальный.
• Панорамные (двустворчатые) – глухая нижняя створка и открывающаяся верхняя, также нестандартных габаритов. Для сравнения, стандартная высота мансардного окна 140-160 см, панорамного – до 255 см. В премиальном сегменте конструкции панорамного типа с одной створкой и улучшенным дизайном.
• Комбинированные – компромиссное решение, и смотреть можно без ограничений, и ухаживать просто, достаточно перевести створку из верхнего в центральное положение.
• Балконного типа – для видовых участков с завораживающей перспективой, если полностью открыть окно, оно превратится в небольшой балкон за счет выдвижной нижней створки. Верхняя створка с комбинированным механизмом. Самый дорогой вид окон для мансард.

Сервисные люки, предназначенные для техобслуживания и аварийной эвакуации, полноценными мансардными окнами не являются и представляют собой раму с откидной крышкой из поликарбоната. Их при необходимости устанавливают в холодных чердаках.

Количество стеклопакетов

Количество стеклопакетов варьируется от одного до трех, базовая комплектация предусматривает высокие параметры энергосбережения, которых вполне достаточно даже в промозглой Москве и подобных климатических зонах. Поэтому наиболее востребованы базовые однокамерные стеклопакеты. Но для домов с мансардными окнами, расположенными в холодных регионах со снегопадами, рекомендуют двойные или тройные стеклопакеты. Для совсем уж суровых условий и помещений, где должно быть всегда тепло (в детских), можно установить мансардное окно с подогревом.

Утепление и отделка мансардных окон

Я Михаил, директор компании, работаю исключительно с кровлями более 15 лет. Ниже расскажу вам о тонкостях и секретах материалов для крыши. Возникнут вопросы с радостью отвечу и помогу . Михаил, ООО «СТМ-Строй»

Вопросы утепления и отделки мансардных окон тесно взаимосвязаны друг с другом, поэтому я предлагаю рассмотреть их вместе.

Мои сотрудники не раз сталкивались с последствиями некомпетентного утепления мансардных окон, которые нам приходилось устранять. Поэтому Вам, как владельцу дома с мансардой необходимо знать некоторые особенности такого утепления, чтобы суметь проконтролировать работу монтажников.

Утепление мансардных окон

Итак, что нужно знать об утеплении мансардных окон?

• Чаще всего проблемы возникают в области верхних или нижних откосов. Связано это с тем, что технические условия их обустройства создают зоны (в местах примыкания откосов к окнам), где крайне мало места для утеплительного материала.
• Применение моделей окон с глубокой посадкой в кровлю позволяет довольно эффективно увеличить пространство для утепления окон в зонах верхнего и нижнего откосов. Такие окна (например, компании Факро), в большинстве случаев, утепляются с применением двух утеплительных контуров, причем есть возможность и для установки третьего. Обычно они проходят проверку в очень жестких условиях резкого перепада температур и способны выдерживать длительное воздействие 50°С морозов без промерзания оконной рамы и стеклопакета.

• В качестве дополнительной и, я бы сказал, обязательной меры, является установка под мансардными окнами приборов отопления. Поток теплого воздуха позволит решить две задачи: прогрев оконных откосов и предохранение от возникновения конденсата на поверхности стеклопакета. Отступление от этого правила позволительно лишь в очень крайних случаях.
• Я никогда не использую в зоне откосов металлические элементы для монтажа отделочных материалов, так как их применение может создавать мостики холода и приводить к промерзанию оконных откосов.
• При установке под мансардными окнами подоконников я в обязательном порядке оставляю под ним достаточный для циркуляции теплого воздуха, зазор. Хотя эту меру, как и предыдущую, можно с таким же успехом отнести к следующей части сегодняшней статьи – отделке мансардных окон.

Отделка мансардных окон

Если наружная отделка мансардных окон решается правильной установкой соответствующего данному виду кровли оклада, то отделка внутренняя имеет ряд своих особенностей. Если их не учесть – проблем с образованием конденсата, промораживанием оконных откосов, появлением плесени и порчи отделочных материалов, и, как следствие – возникновением необходимости проведения ремонта (а иногда и замены окон), не избежать.

На что же следует обратить внимание, когда приходит время отделки окон в мансардном помещении?

• Я могу без преувеличения утверждать, что отделка мансардных окон начинается с их монтажа. Если при установке нижний край оконной коробки был установлен неправильно (не по уровню), геометрия оконных откосов тут же нарушается, и исправить такую ошибку бывает крайне непросто.
• Несоблюдение строгой вертикальность нижнего откоса и строгой горизонтальности верхнего, не только некрасиво само по себе, но может привести к нарушению циркуляции теплого воздуха и проблемам, о которых говорилось выше.
• Ведущие производители мансардных окон, как правило, предлагают и готовые решения по их отделке: фирменные откосы (например, откосы LSC компании Велюкс). В комплект таких откосов входят шаблон, стусло и герметик. Их сборку я осуществляю на месте, предварительно определив точный угол наклона крыши. Это очень удобное и вполне современное решение, способствующее правильному освещению и беспрепятственной циркуляции теплого воздуха в зоне мансардного окна. Такие откосы хорошо вписываются в любой дизайн мансардных помещений и обеспечивают быструю и качественную установку. Кроме того такие откосы легко снять при необходимости, избегая их разборки.

Таким образом, от правильной отделки откосов мансардных окон зависит не только их внешний вид и дизайн помещения, но и правильная циркуляция теплого воздуха, способствующая длительной эксплуатации мансарды без проведения ремонтных работ.

Не стоит доверять сомнительным «мастерам» на все руки. Если Вам дороги время, деньги и нервы – доверяйте такие ответственные работы только специалистам.

Каркас треугольного окна

Размещая бруски-перемычки, нежелательно проводить крепление оконных деталей, врубая их в стропилины главной стропильной системы крыши, дабы не ослабить несущей возможности всех деталей. Все каркасные компоненты закрепляются с помощью стального оцинкованного крепежа.

Проверив прочность и надежность каркаса в горизонтальной и в вертикальных плоскостях, можно приступить к размещению конькового бруска и маленьких стропилин для слухового окна.

Чтоб значительно упростить трудоемкость работ, стропила вырезаются по предварительно изготовленной шаблонной заготовке. Стенки по бокам зашивают влагоустойчивым стройматериалом.

Оконная кровля укладывается в одно время с монтированием кровельного покрытия на всю крышу.

Вентиляция мансардной крыши

Прежде всего стоит отметить разновидности систем вентиляций, которые устанавливают вообще в доме и в частности в конструкции мансарды:

• Естественный приток и вытяжка;
• Принудительный приток и вытяжка;
• Естественный приток и принудительная вытяжка;
• Принудительный приток и вытяжка.

Самым простым решением, требующем минимальное количество затрат является первый вариант системы вентиляции. Для обеспечения в такой разновидности конструкции постоянного притока воздушных масс можно применить оконные или стеновые устройства-клапана.

Вентиляция в пространстве крыши для мансарды проходит естественным образом, воздушные потоки самопроизвольно передвигаются под материалами кровли.

Направлены потоки воздуха с нижней части системы (от карниза) к верхнему (к коньку). В некоторых случаях для обеспечения крыше вентиляции достаточно соорудить грамотно всю конструкцию и в дополнительных устройствах не будет необходимости.

В такой системе также имеются слои, которые обеспечивают вентиляцию мансардной крыши.

Представлены такие слои:

• Перекрытием;
• Каркасом здания;
• Карнизом;
• «Подошвенной» доской;
• Стропильной системой;
• Направленным движением воздуха.

Вентиляция

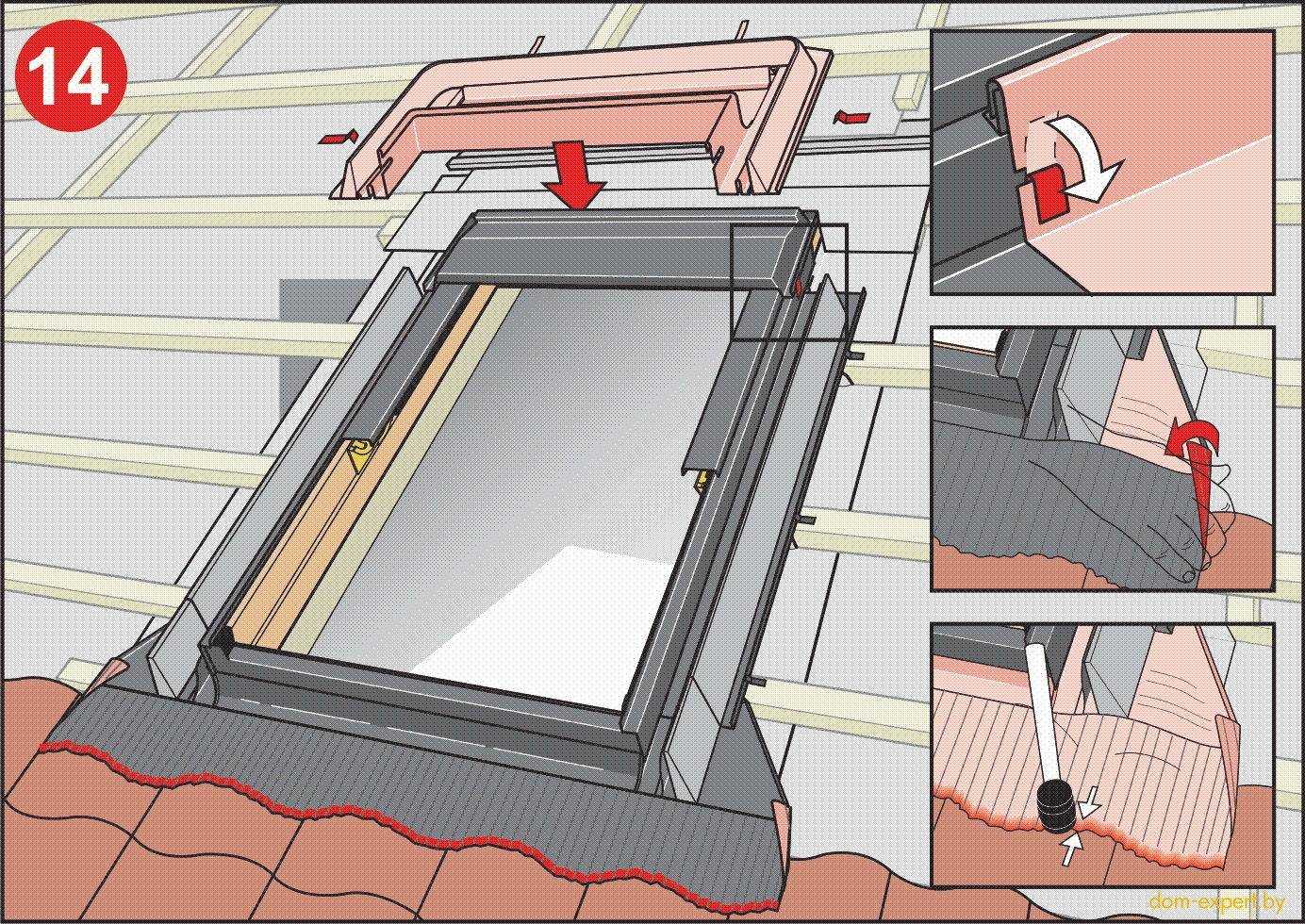

Устанавливаем оклад

1. Выполняется работа, начиная снизу: крепим гофрированный фартук, после чего фиксируем боковые части, а затем – верхнюю. Следующее действие — установка накладок.
2. При наличии резинового уплотнителя в комплекте рамы, оклад заводят под него. Если уплотнителя нет – оклад прикручивают прямо к раме, после чего устанавливаются дополнительные детали оклада, скрывающие стыки оклада и рамы.
3. Все элементы оклада плотно состыковываем и фиксируем к обрешетке и раме. Поверх кровельного материала крепим нижний фартук. Поверх оклада должен быть установлен элемент, вплотную к которому стыкуется кровельный материал.
4. Навешивается окончательно створка и регулируется ее положение, а также работа фурнитуры.
5. Со стороны помещения устанавливают откосы, которые также следует утеплить.

О том, как устанавливают мансардные окна: видео вашему вниманию

Установка мансардных окон.

Чердачные или мансардные помещения стали использовать в качестве жилья в конце XVII века, тогда же, в обиход стало входить название мансардное (слуховое) окно.

Монтаж мансардных окон.

К установке мансардного окна нужно подходить с особой тщательностью, чтобы избежать в будущем таких неприятностей, как нарушение герметичности, скопление конденсата или промерзания оконных конструкций. Давайте перечислим основные технологические особенности при их монтаже.

1. Мансардное окно обязательно должно крепиться к вертикально расположенной стропильной системе. Иногда, неопытные монтажники, прикрепляют их к обрешетке, что является крайне неверным решением. 2. Отступ между кровельным покрытием и оконным блоком по сторонам должно составлять расстояние от 3 до 6 см. Сверху эта величина должна варьироваться в пределах 6–15 см. 3. При установке рама со стеклопакетом монтируется в сборе, затем последний вынимается, а рама закрепляется окончательно. 4. Гидроизоляционный контур закрепляется на коробку окна степлером, а водоотводный желоб устанавливается на высоте не более 50 см, для обеспечения качественного дренажа. 5. Составные части оклада устанавливаются в порядке нумерации, указанной в инструкции и никак иначе.

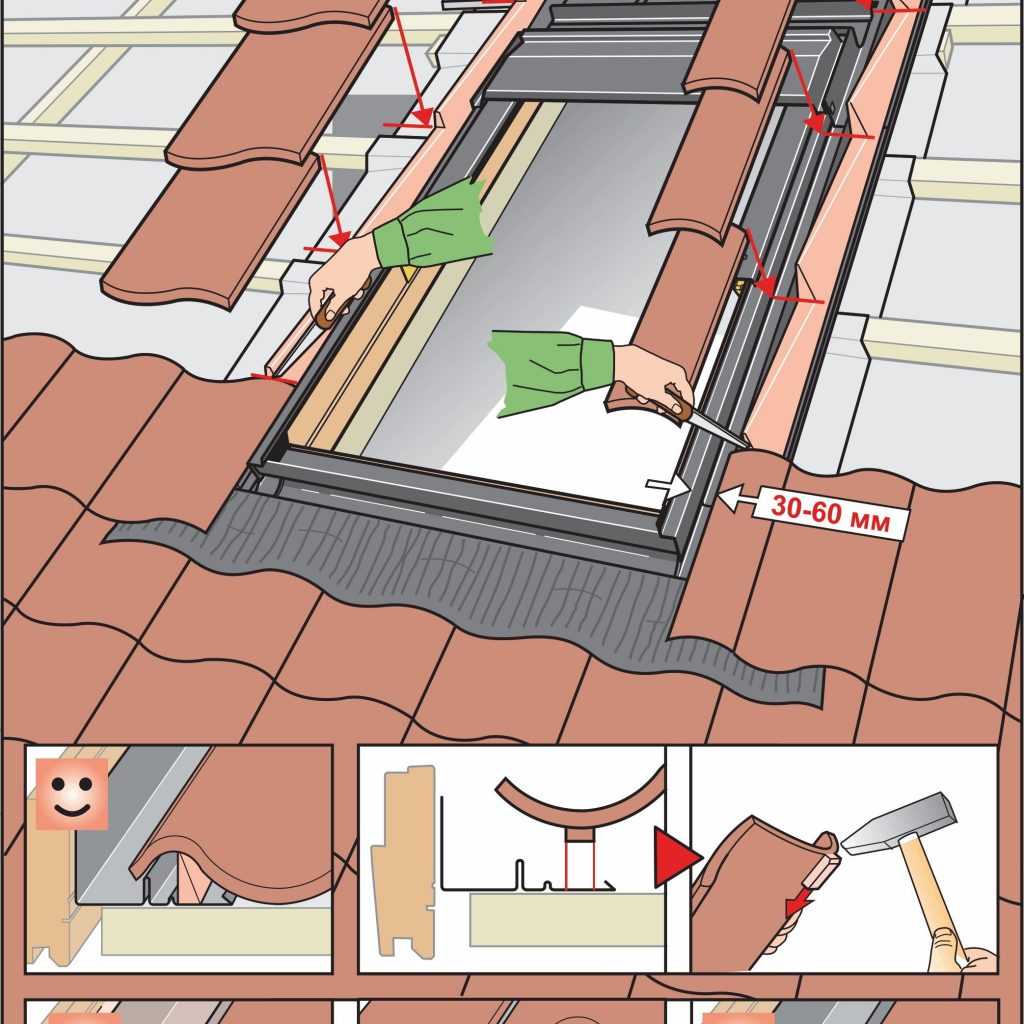

Монтаж мансардных окон в металлочерепицу.

Металлочерепица сейчас — это наиболее популярное, красивое и не очень дорогое кровельное покрытие. С мансардными окнами такая кровля смотрится очень привлекательно. Но при их установке на такую крышу нужно учитывать ряд особенностей.

Во-первых, монтаж оконной рамы нужно производить в промежуток между монтажом стропильной конструкции и укладкой металлочерепицы.

Во-вторых, следует учитывать то, что металлочерепица — материал легкий, и под такую кровлю обычно делают облегченную обрешетку. Поэтому, не стоит устанавливать на нее слишком тяжелые оконные конструкции с тройными стеклопакетами.

Стандартное металлопластиковое окно будет отличным вариантом. Также, материал оклада следует выбирать из алюминия, который имеет малый вес и не подвержен коррозии.

Откосы мансардных окон.

Отделка откосов на такие окна также имеет ряд особенностей, так как мансардное окно, это продолжение крыши и его протечка или обмерзание может сделать чердачное помещение непригодным для жизни.

1. Вертикальные откосы нужно устанавливать под углом 120 градусов к плоскости окна. При этом, верхний откос нужно делать параллельно полу, а нижний, перпендикулярно ему. В противном случае может образоваться течь, появляющаяся в результате скопления конденсата. Кстати, для борьбы с ним, нужно устанавливать батарею под окном. 2. Если вы собрались делать откосы, то при установке окон нельзя использовать монтажную пену. В таком случае, в качестве утеплителя, применяется минеральная вата, обмотанная водоизоляционными пленками.

• Полезная информация о том, как выбрать мансардные окна.
• Мансардные окна своими руками – советы специалиста тут http://mrokna.ru/mansardi/mansardnyie-okna-svoimi-rukami.html
• Как утеплить откосы пластиковых окон – много полезной информации здесь.

3. Правильно установленные откосы помогают избежать не только появления конденсата в зимнее время, в результате подъема теплого воздуха по окну от батареи, но и обеспечить максимум света, что для мансардного помещения является необходимым условием.

Также посмотрите видео с советами специалиста по установке мансардных окон

Советы мастеров

На момент монтажа между окном и стропилами оставляется зазор не менее 3 см. Это делают для правильного размещения утеплителя. Только на финишном этапе конструкция плотно прижимается к основанию.

На каждом этапе работы проверяются все щели. Если устранить их путем изменения положения материала не получается, образующееся пространство заделывается водостойким герметиком.

Качественно выполненной мансардное окно своими руками прослужит в течение длительного периода. При этом не стоит забывать об уходе, который предусматривает периодическое нанесение нового лакокрасочного покрытия.

Виды конструкций крыш

По разновидностям крыша с мансардой может быть:

• односкатной;
• двухскатной;
• ломаной;
• четырехскатной;
• многощипцовой.

Односкатная

Односкатная крыша дома с мансардой характеризуется одной вертикальной стеной и другой – наклонной. Угол наклона в такой конструкции составляет 45 градусов. Благодаря этому, на кровле не скапливается снег, не создается дополнительная нагрузка на крышу, не требуется установка дополнительных балок. Чтобы установить балкон или окно, подойдет любая стена в помещении.

Сделать односкатную мансардную крышу своими руками довольно легко, не прибегая к помощи специалистов. Для этого устанавливается несколько стропил, между ними закладывается теплоизоляционный пирог. При правильном подходе к строительству, такое помещение будет достаточно теплым и комфортным для проживания.

Двускатная

В ней наклонены две стены под углом 90 градусов. Хотя некоторые строители делают угол наклона более острым или более тупым. Данный вариант самый распространенный, и часто встречается в загородных поселках.

Кровли в два ската могут быть симметричными или ассиметричными. Каждый отдельный вариант имеет свои преимущества и недостатки. Ассиметричные конструкции встречаются редко. Хотя под ними получается полноценная комната с довольно комфортными размерами для проживания.

Ломаная

Мансардная ломаная кровля — классический вариант, который чаще всего и называют мансардой. Она состоит из четырех скатов, расположенных один напротив другого. Верхние скаты в конструкции крутые, нижние – пологие.

Четырехскатная или вальмовая

Также популярный вариант среди владельцев загородных домов. Но он имеет некоторые сложности при проведении работ по теплоизоляции. К ее преимуществам относится: эргономичность, оригинальный внешний вид, большое внутреннее пространство.

Многощипцовая

Удобный вариант, так как помещение можно обустроить довольно высокими мебельными предметами, если расположить их у стен. К основному преимуществу многощипцовой крыши относится то, что она делит одно большое внутреннее пространство на разные зоны. А вот к минусам стоит отнести: необходимость использования большого количества стройматериалов, сложность в сооружении, много отходов при строительстве.

Мансардное окно: для чего служит и принцип размещения

Мансардное окно – специальное окно, которое расположено в крыше дома. Может выполнять несколько функций: выступать в качестве источника света, служить архитектурным украшением, дополнительной вентиляцией.

Иногда мансардное окно может легко превратиться в балкон

Что было раньше: яйцо или курица? Если вы начнете проводить аналогию с мансардными окнами, вы быстро поймете, что без правильного планирования расположения мансардных окон ещё на этапе строительства помещений и крыши, да и всего дома, создать красивый чердак не удастся. Качественно выполненные проекты ещё на этапе разработки сметной документации уже точно оформят для вас места и особенности конструкций ваших мансардных окон.

Мансардное окно – это не всегда небольшое окошко где-то высоко. Такие окна вполне могут быть достаточно просторными

Виды мансардных оконных систем

Главное в планировании – определиться с выбором конструкции, взвесив за и против.

Вертикальные (кукушки)

Оконная конструкция напоминает часы с кукушкой, и не отличается от стандартного проема.

Вертикальное окно монтируется в выносных конструкциях-скворечниках, во фронтонах либо в скатах кровли. Под таким остекленным проемом я бы рекомендовала поместить прибор отопления.

Давайте определим, что лучше мансардное окно или кукушка:

• Кровельные работы по устройству кукушки трудоемки, а наклонные окна проще монтировать.
• Вертикальная конструкция может стать проблемным местом кровли: причиной протечек, затруднительного схода снега, сквозняков.

Декорирование шторами вертикального и наклонного оконного проема.

Мансардные окна-кукушки позволяют придать экстерьеру оригинальность и открыть массу возможностей по дизайну интерьера.

Устройство вертикального окна.

Наклонные системы

Такие оконные системы выполняют также функции крыши.

Мансардные окна на скатах – это часть многослойной кровли. Они обеспечивают беспрепятственное схождение снега, слив дождевой воды без попадания внутрь, абсолютное сохранение тепла зимой и прохлады — летом.

Значит, лишь грамотная установка мансардных окон в один уровень с кровельным скатом гарантирует уютное пребывание в этом помещении.

Эти системы максимально освещают мансарду солнечным светом – на 40% больше, чем кукушки. А вопрос: как мыть наклонное окно решается просто: с помощью магнитной щетки.

На фото — магнитная щетка

Шаг стропил также определяет размер проемов. Ведь их целостность лучше не нарушать. Тогда, как правильно смонтировать здесь окно? Специалисты ставят конструкции на 7-10 см уже шага стропил (для теплоизоляции). И желательно, чтобы таких окон было 2-3 вместо одного.

Схема: монтаж в металлочерепицу.

Но как установить мансардное окно при вынужденном удалении части стропила? Здесь для прочности в проеме горизонтально закрепляют брус.

На фото: разновидность наклонной системы – окно-балкон.

Окно-балкон состоит из двух стеклопакетов, соединенных металлопластиковым профилем и площадкой для выхода. Конструкция монтируется, как и любая наклонная – в скат кровли.

Монтаж мансардных окон

Размеры мансардных окон.

Потребуются:

• строительный степлер;
• уровень;
• шуруповерт;
• саморезы.

Для удобства монтажа мансардных окон своими руками снимаются створки и оклад, оставляется голая рама. Далее на нее в отмеченные для этого места устанавливаются крепежные кронштейны. Затем на верхнюю часть оконной рамы надевается теплоизоляционный материал, например, минеральная вата, и фиксируется при помощи степлера. Внизу слой утеплителя укладывается непосредственно на монтажный брус. После этого осуществляют установку рамы в оконный проем, придавливая при этом теплоизоляционный слой к брусу.

Затем выравнивается длина окна параллельно стропилам и закрепляется саморезами не до конца, чтобы можно было отрегулировать положение оконной коробки и подровнять раму. Далее створка устанавливается на место, закрывается и проверяется на перекос, который регулируется с помощью верхнего крепления. После проверки все крепления, включая и боковые к стропилам, крепко фиксируются, проводится укладка гидроизоляции.

Первоочередные параметры мансардных окон.

Гидроизоляционный слой укладывается снизу вверх и полностью обрамляет оконную коробку. Вначале материал нужно подогнать к нижней части рамы с нахлестом, выполняя в боковых выступах надрез. Это необходимо для того, чтобы приложить гидроизоляцию к крыше. Далее нужно добавить боковые листы изоляции с нахлестом на боковины рамы. Те части, которые выступают вверху и внизу, подрезаются и заводятся под нижний лист, а сверху накладываются на боковину оконной коробки. После этого по аналогии монтируется верхний лист, только поверх боковин, а надрезы выполняются так, чтобы наложить их на боковые листы. В конце все места накладок гидроизоляционного слоя друг на друга фиксируются саморезами.

Прежде чем установить на профильной кровле оклад под мансардным окном, сначала прибивают тонкую рейку, расположенную на расстоянии 100 мм от нижнего края оконной коробки и выступающую на 300 мм по ее бокам. Далее на нее крепится мягкий гофрированный фартук. Для установки изоляционного фартука вначале над окном вверху вырезается с обеих сторон обрешетка, по размеру равная ширине дренажного желоба. Затем в этом месте и посередине подрезается слой гидроизоляции, под него заводится дренажный желоб и устанавливается в промежуток между обрешеткой. Это необходимо для того, чтобы вода по гидроизоляции стекала не на окно, а непосредственно в желоб.

После этого фартук следует развернуть и уложить его вокруг окна. Он закрепляется при помощи степлера сначала к раме, потом к монтажному брусу, стропилам, а затем к верхней обрешетке. Затем его края необходимо завести под обрешетку, а верхний край изоляционного фартука заводится под дренажный желоб. В конце ряд кровельного материала, расположенного под окном, можно вернуть на свое место.

Конструкция простого мансардного окна

Рис. 2. Окно на скате крыши:1 — несущая конструкция крыши; 2 — мягкая кровля; 3 — опорная пластина окна; 4 — рама; 5 — комингс; 6 — прижимная планка (уголок); 7 — стекло.

Конструкция самодельного окна для мансарды показана на рис. 2. Она состоит из опорной пластины, изготовленной из листовой стали толщиной 1…1,5 мм, с помощью которой окно крепят гвоздями к несущей конструкции крыши, а также рамы со стеклом и комингса (сплошного ограждения оконного проема в опорной пластине, возвышающегося над последней). Комингс делают из досок толщиной 40…50 мм. Необходимая плотность стыковки деталей комингса в углах достигается соединением деталей «в шип» на водостойком клее. На опорной пластине комингс крепят с помощью шурупов, герметизируя соединение густотертой масляной краской. Раму делают с напуском на комингс, чтобы дождь не попадал внутрь оконного проема. По периметру притвора, то есть на «прижимающуюся» поверхность комингса или рамы, приклеивают водостойким клеем уплотняющую полоску из мягкой резины. Раму крепят к комингсу с помощью петель. Стекло в раму устанавливают на замазке и фиксируют с помощью штапиков. Если есть возможность, то комингс лучше сделать металлическим и приварить по периметру к опорной пластине (хорошо из металлического уголка изготовить и раму). При наличии мягкой кровли соответствующую часть последней напускают на опорную пластину и приклеивают к ней расплавленным битумом.

Рис. 3. Варианты положения окна на скате крыши:а — перпендикулярно к потоку воды; б — под углом к потоку воды.

Перед монтажом все деревянные детали мансардного окна пропитывают горячей олифой или автолом, окрашивают масляной краской. На рис. 3 показаны варианты положения окна на скате крыши. При традиционном положении окна (см. рис. 3, а) на верхней части комингса со временем станут накапливаться мусор и грязь, что будет мешать просушке окна и способствовать его ускоренному гниению

Кстати, борьбе с сыростью рамы придется уделить самое серьезное внимание. А чтобы помочь окну быть сухим, расположим его нетрадиционно — углом навстречу потоку дождевой воды, стекающей с крыши (рис

3, б). В этом случае окно начнет открываться не вверх, как в предыдущем случае, а вверх-вправо или вверх-влево. И смотрится такое окно не хуже обычного. Может даже веселее и оригинальнее! На рис. 4 и 5 показано, как выглядят с окнами дома с крышей типа «шалаш» и с двухскатной ломаной крышей.

Рис. 4. Дом с крышей типа «шалаш» с окнами на скате крыши на уровне первого и второго этажа.

Рис. 5. Дома с двускатной ломаной крышей с окнами.

На рис. 6 приведены особенности установки опорной пластины окна на крыше с кровлей из железа. Как видно из рисунка, нахлест верхних листов железа на пластину и нахлест пластины на нижние листы железа (принцип рыбьей чешуи) обеспечивает водонепроницаемость стыковки железной крыши с окном.

Рис. 6. Сопряжение опорной пластины окна с кровлей из железа:1 — пластина; 2 — лист кровельной стали.

На рис. 7 изображен открыватель-фиксатор рамы окна. Конструкция заимствована из судовой практики, где подобные устройства широко применяют для открывания и фиксации крышек различных люков. Тут все ясно. Особых пояснений не требуется.

Рис. 7. Открыватель-фиксатор рамы окна:1 — шток с ручкой; 2 — упор.

Дерзайте! Успехов вам!
