Мелкозаглубленный ленточный фундамент для дома: как сделать

Глубина закладки

Само название основания раскрывает его особенности. Лента сооружается целиком на дневной поверхности, без погружения в грунт. Вариант встречается довольно редко, так как требует специфических условий и применяется только для легких вспомогательных построек, в основном, из древесины.

Жилые дома, построенные на таком фундаменте, встречаются крайне редко, поскольку подходящие условия для этого отыскать непросто. Требуется плотное, в идеале — скальное основание с ровной площадкой. Под ленту делается песчаная подушка, служащая дренажным слоем.

После этого устанавливается опалубка и заливается лента, полностью размещенная над уровнем грунта. Такая лента не обладает достаточной степенью прочности, так как не имеет опоры по боковым поверхностям.

Для незаглубленных ленточных фундаментов существует ограничение по длине стен — не более 5-7 м. Отсутствие опоры боковых частей ленты имеет и полезную сторону — нет опасности возникновения нагрузок, вызванных морозным пучением.

Расчеты при работе со свайно ленточным фундаментом

При закладке свайного ленточного фундамента необходимо учитывать нестабильность грунта на участке строительства. Поэтому лучше всего использовать готовый бетон сорта М300. Для закладки фундамента на участках с более высокой степенью влажности грунтом целесообразным будет использование цемента сорта М350.

Расчет ленточного фундамента на сваях.

Для определения требуемого количества бетона необходимо ширину и глубину ленты умножить на ее длину. Для определения нужного количества бетона для заливки свай необходимо предварительно замерять их высоту и радиус. Затем полученные размеры необходимо друг на друга умножить. Далее следует умножение полученного значения на предполагаемое число свай.

Таким образом, определить количество бетона, необходимого прокладываемой свайно ленточной фундаментальной конструкции, можно после расчета габаритов самой ленты с общим объемом необходимого для отдельных элементов бетона.

Как правило, в закладке фундамента используются сваи с 20-см диаметром и метровой длиной. Обычно одну такую сваю покрывают 0,125 м³ бетона. От этого показателя отталкиваются при расчете заливки свай с другой длиной.

После определения требуемого количества бетона потребуются специальные каркасы, для изготовления которых используют арматуру класса А3 или металл.

Для каких грунтов используют МЗЛФ

Специфика ленточных оснований состоит в универсальности, способности работать на различных типах грунта. МЗЛФ в этом отношении не является исключением, предоставляя широкие возможности для применения как на сухих, так и влажных пучинистых грунтах.

Принципиальных противопоказаний, отличающихся от общих требований для ленточных фундаментов, не имеется. Подходят как сухие плотные почвы, так и глинистые, суглинки или супеси, хотя в этих случаях понадобится тщательное обследование гидрогеологических условий и состава грунта.

ВАЖНО! В зависимости от типа грунта меняется технология строительства в части типа дренажа и толщины слоя засыпки, поэтому необходимо располагать максимально полными и точными данными

Виды ленточного фундамента

Главный критерий, по которому различаются основания, – глубина залегания. Она зависит от массивности постройки и типа почвы. Также значение имеют конструктивные особенности ленты.

Цельнолитой

Другое название – заливной, или монолитный, фундамент. Его устанавливают на месте строительства. Саму бетонную полосу обязательно армируют, а перед ее сооружением возводят деревянную опалубку, предотвращающую растекание раствора.

Характеристиками цельнолитого фундамента являются:

Простота возведения.
Надежность конструкции.
Высокая устойчивость к изгибающим нагрузкам.

Цельнолитой фундамент имеет надежную конструкцию.

Сборный

Фундамент сооружают при помощи готовых железобетонных блоков. Их раскладывают на участке, скрепляя между собой цементным раствором. Армирование конструкций применяют, однако делать это необязательно. Сборный фундамент используют преимущественно при строительстве небольших домов (до 5 этажей). По своим несущим качествам он ни в чем не уступает цельнолитому основанию.

Его особенности:

Несложные подготовительные работы.
Высокая устойчивость конструкций к холоду, что делает возможным строительство основания в зимний период.
Быстрота ее монтажа.

Однако фундамент не подходит для грунтов с органическими примесями (торфом, илом).

Сборный фундамент делают из железобетонных блоков.

К этой разновидности также относится свайно-ленточный фундамент. Для доставки блоков на место строительства необходимо привлекать подъемную и погрузочную технику, что увеличивает стоимость фундамента. При этом сами материалы дешевые.

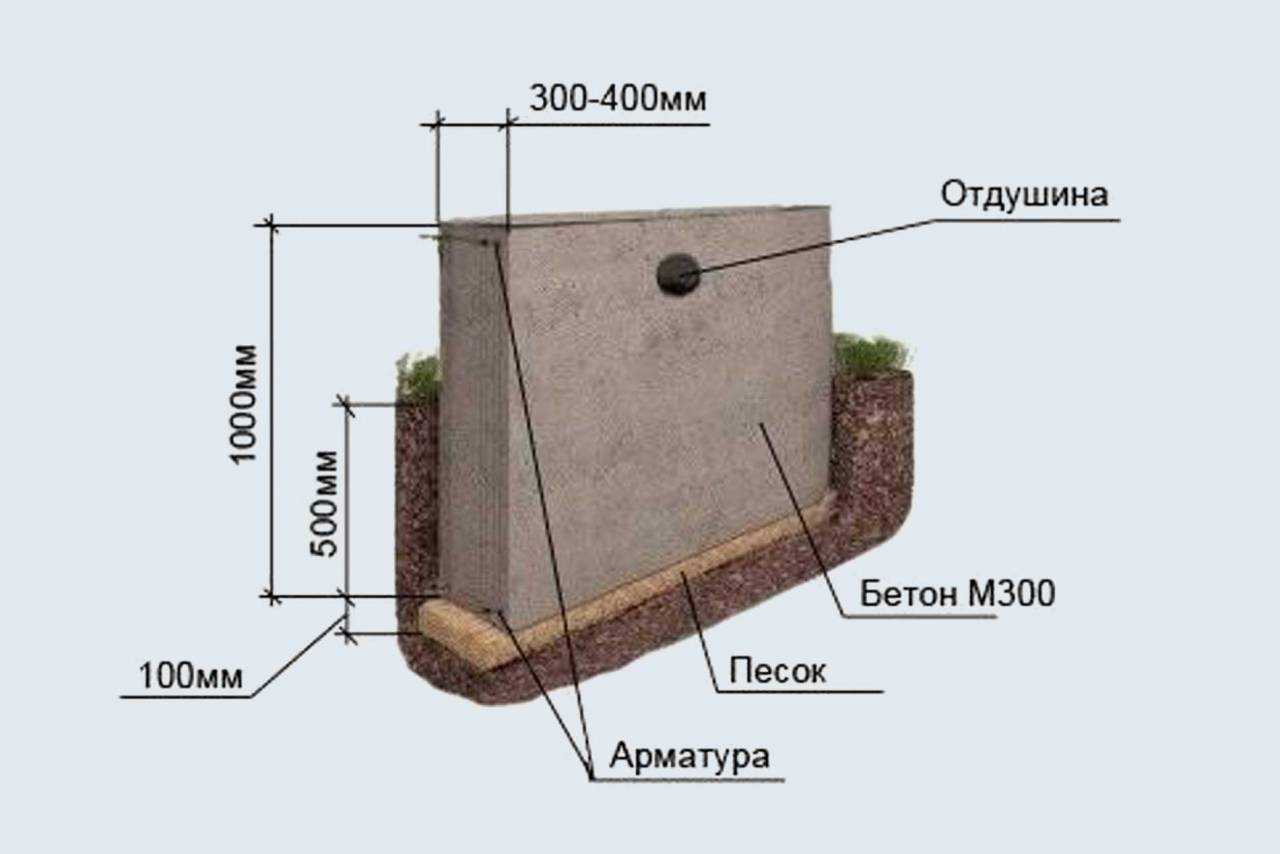

Мелкозаглубленный

Его используют в строительстве домов каркасных, из бруса или бревен и при других легких постройках. Возведение фундамента проходит на минимальных глубинах, поэтому основание годится только для устойчивых грунтов (скальных пород, гравелистых песков, крупнообломочных оснований).

В процессе строительства внимание уделяется:

фактору опирания (в пределах 500 мм от поверхности);
обустройству гидроизоляции;
армированию;
укладке утеплителя.

Мелкозаглубленный фундамент используют в строительстве каркасных домов.

Качественная установка защитных слоев основания позволяет снизить воздействие пучения грунта. Незаглубленная конструкция требует хорошего дренажа для удаления воды, скапливающейся в песке.

Существенное достоинство мелкозаглубленного фундамента в том, что он не требует тяжелых земляных работ. Однако при таком основании отсутствуют подвальные помещения (в качестве компенсации на участке нередко возводят вспомогательные постройки, пристройки и пр.).

Глубокого залегания

Он относится к самым надежным основаниям, т.к. имеет наилучшую несущую способность. Монолитный бетонный блок подвергают армированию композитной или стальной арматурой, затем погружают в грунт.

Глубину заложения фундамента определяют в зависимости от:

уровня расположения подземных вод;
несущей способности почвы и чередования ее слоев;
уровня промерзания поверхности;
планируемой высоты подвальных помещений.

Фундамент глубокого залегания является надежным основанием.

Заглубленный фундамент применяют при строительстве многоэтажных домов либо для возведения построек из тяжелых материалов. Проведение работ требует немалых материальных и физических затрат, однако его можно использовать на сыпучих и других сложных грунтах. Этот тип основания практически не применяют для частного строительства.

Расчет фундамента

Методология расчета заключается в следующем.

На первом этапе следует удостовериться в типе грунта на участке строительства. Эта задача может оказаться не из простых. Если строить предстоит в степном регионе, то с большой вероятностью грунт в зоне строительства будет похож на грунты по соседству.
Если же стройка ведется на плоскогорье или равнинной местности, возможны сюрпризы: несмотря на миниатюрные размеры участка, на нем может оказаться множество типов грунтов. И некоторые из них могут обладать уменьшенной несущей способностью. Поэтому, застройщик обязан провести тщательное обследование земельного участка.
Определяют удельную несущую способность грунта – предельный вес на 1 кв. метр.
Вычисляют полную нагрузку дома – вес всех элементов, в т. ч: фундамента, стен, плит, обрешетки и черепицы, а так же вес полезных предметов, которые будут находиться в помещениях.
Вычисляют общую площадь пятки бетонной ленты.
Находят отношение величин полной нагрузки и площади основания.
Сравнивают полученное значение со справочным показателем.
На основании анализа принимают решение – усилить или, может быть, ослабить конструкцию фундамента.

Конструктивные особенности столбчатого мелкозаглубленного фундамента

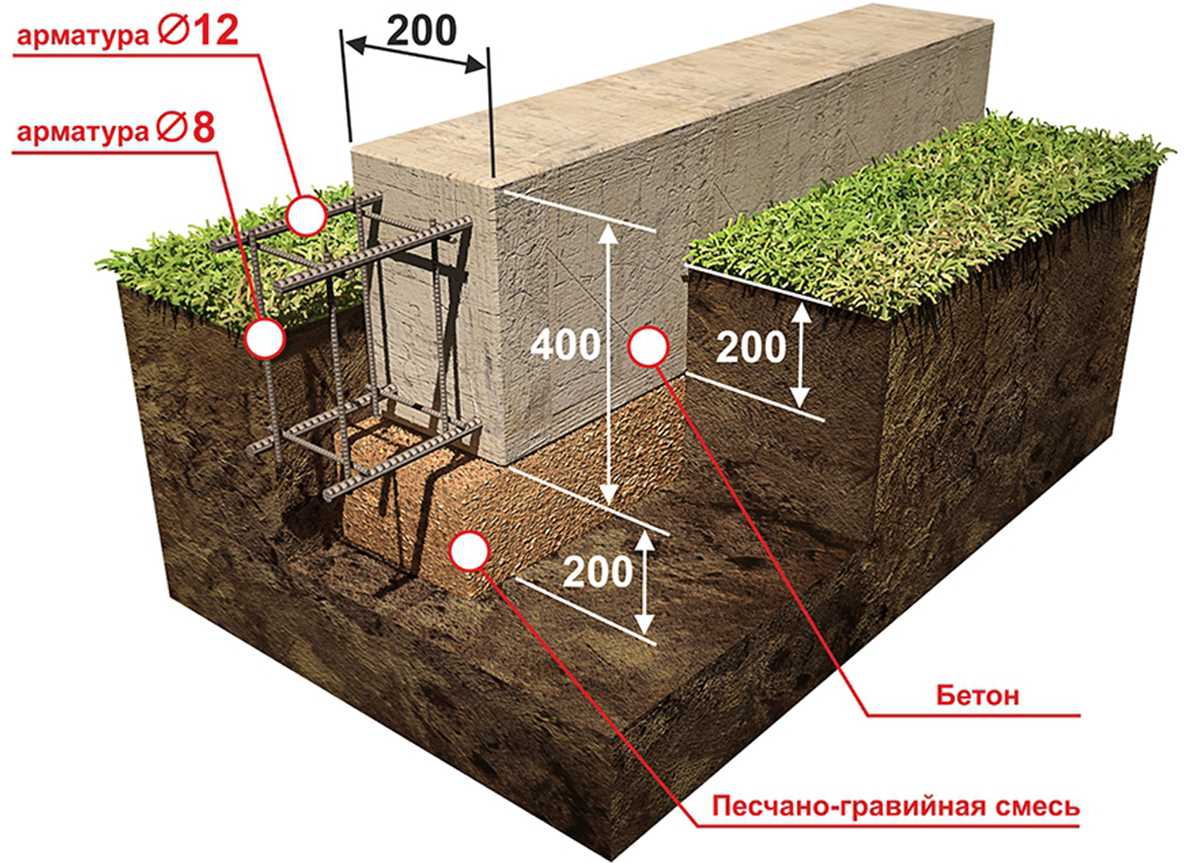

Схема армирования мелкозаглубленного фундамента.

Намечая разбивку опор для столбчатых фундаментов мелкого заложения, необходимо учесть смятие венца на опорах. Значительное расстояние, образованное между ними (более 2,5 м) может стать причиной сосредоточения больших усилий на каждую опору, что становится предпосылкой разрушения структуры древесины. Для того чтобы уменьшить смятие древесины, шаг между опорами лучше будет сократить, а окладный (нижний) венец здания желательно монтировать из бруса либо бревна габаритного поперечного сечения, кроме того, по возможности, делать это следует из дуба, лиственницы или древесины других столь же прочных пород.

При планировке создания фундаментных опор следует учесть конструкцию забирки, которая станет закрывать пространство под полом. Если нижней части здания свойственна повышенная влажность (снег, брызги с крыши, от ливневых стоков, роса) нужно выполнить забирку на основе влагостойких материалов. Металлические гофрированные или асбоцементные пласты, морозостойкий пластик, цементно-стружечная плита, декоративные фасадные панели, которые закрепляются непосредственно к венцу или стене дома, станут вполне подходящим решением.

Высота опор определит высоту расположения венца здания. Если опоры короткие, нижняя часть стен и венец деревянного дома станут быстро гнить при увлажнении, что приведет строение к аварийному состоянию. Значительная высота столбов позволит создать для конструкций дома из дерева более комфортные условия, однако здесь могут возникнуть другие проблемы, которые связаны с пучинистыми явлениями. Они способны раскачивать опоры под зданием, смещая их на достаточно большие расстояния, которые даже способны опрокинуть их.

Схема гидроизоляции столбчатого фундамента.

Для исключения возможности опрокидывания опор их предпочтительнее опереть на песчаную подушку, которая станет нейтрализовывать пучинистые движения около опор. Более того, опоры должны оказаться более устойчивыми: так, их высота не должна превышать ширину подошвы на 1,5 части. Что же касается остальных мероприятий, они направлены на то, чтобы граница замерзшего грунта в области расположения столбов резко не меняла глубину. Для этого продухи, которые принадлежат цокольной части здания, следует закрыть на зиму, что поможет исключить промерзание подпольного пространства. Не рекомендуется для этого убирать снег вокруг постройки до земли.

Такие фундаменты (мелкое заложение здесь единственный выход) при пучинистых процессах получат «раскачивание» опор, которые станут неравномерно подниматься и опускаться, при этом станет сильно напрягаться конструкция дома. Если дом установлен на отдельных столбах или балках, укладка которых производилась на пучинистый грунт, даже оснащенный песчаной подсыпкой, а полу не свойственна влажная среда, то столбы все равно поднимутся под внешними стенами, оставшись на месте под внутренними. Деревянному дому это грозит перекосом рам окон и дверных косяков, наклоном пола и незначительными проблемами с кровлей; в свою очередь, каменный дом в данном случае станет образовывать трещины в стенах.

В этом случае нужно произвести тщательное утепление полов 1-го этажа, тогда грунт под зданием станет промерзать в такой же степени, как и около дома; пучинистость будет проявляться не столь сильно. Дополнительно нужно будет как можно меньше увлажнять грунт вокруг дома, монтировав водоотвод с поверхности крыши и снегозадержание.

Ленточный тип

Сплошная железобетонная основа, которая принимает и равномерно распределяет нагрузку постройки. Он подходит для больших, но не тяжелых домов с несложной архитектурой. Ленточные типы используют для возведения деревянных коттеджей и бань, загородных малоэтажных домов из легких стройматериалов.

Главное преимущество такой конструкции в том, что она подходит для возведения цокольного этажа, подземного гаража или просторного подвала.

Выделяют мелкозаглубленный и заглубленный ленточный фундамент. Первый заливают выше уровня промерзания грунта, а второй — ниже. В строительстве используют первый, так как он более прочный и надежный. Кроме того, мелгозаглубленный фундамент легко сделать и заложить своими руками.

Ленточный фундамент и делится на различные типы в зависимости от материалов изготовления. Выделяют следующие конструкции:

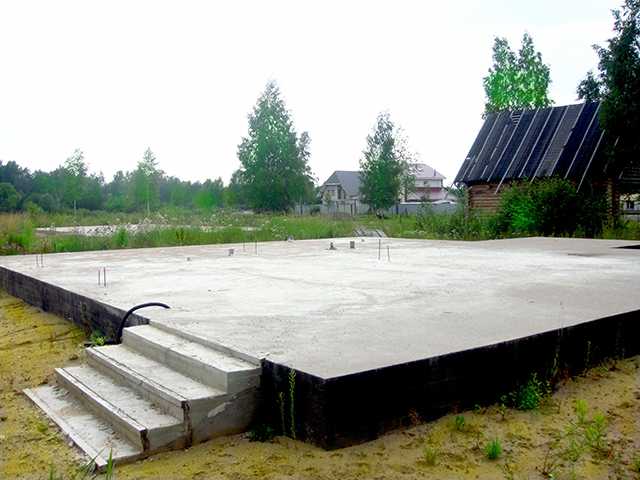

Монолитный фундамент для дома — наиболее прочный и доступный вариант, при котором в неглубокий котлован с опалубкой укладывают арматуру и заливают бетон. Такая основа отличается долговечностью и легко прослужит до 150 лет;

Сборный ленточный фундамент под дом делается из железобетонных блоков, которые изготавливают на заводе

Важно тщательно и правильно подобрать блоки по размерам, затем установить в котлован и скрепить при помощи специального раствора и строительной проволоки. Монтаж такой конструкции отличает оперативность, однако он требует применения спецтехники, что увеличит расходы

Кроме того, железобетонная блочная конструкция прослужит 50-70 лет;

Кирпичный и бутовый типы пользуются меньшей популярностью, так как требуют затрат на дополнительную гидроизоляцию, а также соблюдения особых правил технологии укладки.

При установке любого вида ленточного фундамента сначала нужно сделать котлован глубиной до 40 сантиметров. Затем делают песчаную подушку с гравием и опалубку, укладывают гидроизоляционные материалы, проводят армирование и заливают бетон. Учтите, что бетонную поверхность укрывают пленкой и оставляют сохнуть минимум на 20 дней.

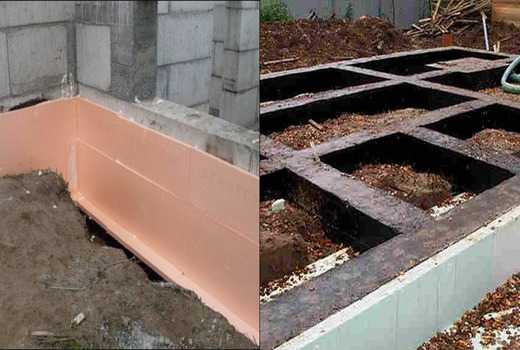

Утепление мелкозаглубленного фундамента

Как вариант, утепление фундамента можно выполнить, используя керамзит. Для этого следует выкопать траншею под отмосткой и засыпать туда гранулы керамзита.

Можно использовать экструдированный пенопласт, который следует закопать под отмостку, шириной не менее 1 метра. В таком случае следует положить листы, толщиной по 5 см, а углы утеплить на 8 см. Поверх пенопласта следует положить гидроизоляцию, чтобы он не впитывал влагу. После такого утепления фундамент не промерзает, о чем говорят отзывы владельцев уже построенных домов.

В конечном счете, если пространство рядом с отмосткой не будет использовано, посадите там кустарники, что тоже способствует частичному утеплению фундамента.

Заливка

Заливка производится в один прием. Перерыв более суток недопустим, поэтому необходимо продумать и организовать процесс так, чтобы успеть залить всю ленту за один раз. Рекомендуется использовать готовый бетон, доставленный на площадку в миксере.

Надо создать систему лотков, подающих материал в опалубку. Заливка ведется с разных точек с таким расчетом, чтобы подавались равные количества бетона. Это поможет обеспечить равномерное качество ленты во всех точках, создаст максимальную прочность и устойчивость к нагрузкам.

После заливки ленту накрывают полиэтиленом и каждые 4 часа поливают водой. Через 3 для режим полива меняется — каждые 8 часов. Так продолжается еще неделю, после чего можно демонтировать опалубку.

Окончательное застывание ленты происходит через 28 дней.

ОБРАТИТЕ ВНИМАНИЕ! Сокращать срок выдержки бетона нельзя, это делает ленту менее прочной и надежной

Особенности строительства МЗЛФ на пучинистых грунтах

При строительстве фундамента на пучинистых грунтах нужно располагать его подошву ниже уровня промерзания почвы. Но это решение удорожает строительство. Немного дешевле обходятся комплексные защитные меры.

Перечень мер включает в себя:

изготовление подушки под фундамент из непучинистого материала;
обустройство дренажной системы в одном горизонте с подошвой фундамента;
утепление и гидроизоляцию вертикальных плоскостей фундамента;
утепление отмостки;
отвод ливневых вод.

Все строительные работы нужно выполнить летом. Фундамент следует нагрузить полностью до наступления холодов.

Подготовка к строительству фундамента. Что нужно учесть?

Сначала нужно определиться с проектом дома, его расположением на участке, его весом — т. е. понять какой именно тип фундамента вам необходим.

Конструкция фундамента должна быть подобрана таким образом, чтобы учитывались возможные нагрузки от конструкции здания на грунт. Для этого настоятельно рекомендуется провести инженерно-геологические изыскания участка.

Для этого на участке, где будет располагаться ваш дом, нужно выкопать несколько шурфов (чем больше, тем лучше, как минимум четыре — по углам будущего строения), и визуально определить влажностный тип грунта (сухой, влажный, водонасыщенный) и его состав.

При постройке деревянных домов глубина скважин для получения достоверной информации о состоянии и качестве грунта должна составлять не менее 4-5 метров, а для кирпичных и каменных домов — 7-10 метров.

Для строительства дома хороши так называемые обломочные грунты — щебенистые или гравийные. Также достаточно хорошее основание для будущего дома представляют собой пески, за исключением водонасыщенного пылеватого песка — плывуна.

Песок в зависимости от размера частиц бывает:

гравелистый;
крупный;
средней крупности;
мелкий и пылеватый.

Если на вашем участке обломочный, гравийный или сухой песок — то вам повезло. Потому что самыми распространенными грунтами, с которыми сталкиваются строители в Подмосковье — глинистые. И обустройство фундамента на таком грунте — дело непростое и трудозатратное.

Глинистые грунты подразделяются на:

глины;
суглинки;
и супеси.

Также к разряду сложных грунтов относятся структурно-неустойчивые макропористые лёссовые и торфянистые грунты, в которых происходит нарушение структуры с возникновением значительных просадок, при замачивании их под нагрузкой. Для лёссовых грунтов характерно наличие крупных, различимых невооруженным глазом трубчатых пустот, как правило, покрытых тонким слоем извести. Торфы вообще относятся к наиболее сжимаемым грунтам.

Как ни странно, но чернозем тоже не подходит для строительства дома. Для устройства фундамента на таком грунте необходимо снять верхний плодородный слой почвы и докопаться до более плотного слоя.

Есть еще один фактор, который необходимо учитывать при закладке фундамента — глубина промерзания грунта. Выяснить ее тоже можно в органах местной администрации.

Промерзание грунта — вечная проблема всех застройщиков заглубленных фундаментов. Потому что при смене сезонов (зима-весна, осень-зима), почвы становятся нестабильными. Вода в них то превращается в лед, то снова становится жидкой. При превращении в лед вода увеличивается в объеме приблизительно на 10%, и на глубине промерзания происходит подъем почвы. Такое увеличение в объеме называется морозным пучением грунта. Соответственно, чем больше в грунте воды, тем больше он увеличивается в объеме.

К пучинистым грунтам относят:

пылевато-глинистые грунты;
пылеватый и мелкий песок;
крупнообломочные грунты с пылевато-глинистым заполнителем.

При весеннем оттаивании вода в пучинистых грунтах возвращается в жидкое состояние и грунт проседает. Оттаивает грунт сверху вниз. Одновременно с этим в него попадает влага с поверхности от таяния снега, а так как нижние слои еще находятся в замерзшем состоянии, верхние слои насыщаются избыточной влагой и разбухают. После полного оттаивания грунта талая вода будет проникать в водоносные слои и постепенно грунт приобретет свою естественную влажность и вернется к прежнему объему.

Несложно представить, что будет происходить с фундаментом расположенным на таких грунтах.

Поэтому подошву фундамента всегда размещают ниже глубины промерзания грунта, но выше уровня грунтовых вод.

Помимо прочего, следует помнить, подошва фундамента должна быть заложена ниже ввода различных коммуникаций.

Чтобы определить влажность грунта, необходимо время. Если через сутки на дне вашей ямы нет воды, можно начинать строительство. В этом случае вполне подойдет простой ленточный фундамент с относительно небольшой глубиной (от 30 до 50 см).

Если в яме появилась вода, то можно сделать вывод, что достаточно близко к поверхности находятся грунтовые воды. В таком случае глубина фундамента обязательно должна быть такая же, как глубина промерзания грунта в вашем регионе (от 0,5 м на юге и до 1,5-2 м на севере). Только при таких условиях фундамент будет достаточно стойким по отношению к сезонным деформациям грунта.

Подготовительный этап в строительстве фундамента — самый важный. Поскольку именно на этом этапе нужно все тщательно взвесить и просчитать. Все остальное — это уже механика. О чем мы не раз писали на страницах нашего блога.

Давайте все же рассмотрим кратко последующие шаги на примере мелкозаглубленных оснований.

Что понадобится

Сразу было решено, что ввиду ограниченности бюджета максимум работ будем выполнять сами. Большинство инструмента у нас уже было, часть позаимствовали у роственников и на бывшей работе мужа. Материалы закупали из максимальной экономии, например, доски взяли толщиной не 50мм, а 25мм, арматуру самую тонкую – 10мм. Боялись, что бетон выдавит при заливке, но тщательно сделанная опалубка не позволила.

Понадобятся:

Для разметки: рулетка, строительная нить, куски арматуры для расстановки по углам и небольшая кувалда (подойдет и молоток), уровень длиной около 1м.
Для рытья траншеи: штыковая и совковая лопата, тачка.
Для сооружения опалубки: доски 25х150х6м (можно и толщиной 50), брусок 30х40 для укосин (можно б/у, например, от забора, так как бруска понадобится очень много), гвозди 90мм, саморезы по дереву и биты, для продухов асбестоцементные столбики б/у, разрезанные болгаркой по ширине фундамента, шуруповёрт и лобзик.
Для подушки: щебень, песок, вёдра с хорошим ручками, для трамбовки мы обошлись обыкновенной тяпкой.

А также арматура 10мм, вязальная проволока, плёнка на всю площадь фундамента, чтобы закрывать от дождя, если стройка опалубки придётся на ненастную погоду, скотч, рубероид (лучше армированный), галоши с дощечкой для трамбовки глиняной отмостки. Ну, и, конечно, бетон маркой не менее М200 (а точнее В15П3 М200, если заливка летняя) и тонна железных нервов и оптимизма.

Плюсы и минусы мелкозаглубленного основания

Для начала перечислим недостатки, благо, их значительно меньше. Главным из них является необходимость строительства дома в сжатые сроки. Проводить строительство мелкозаглубленного фундамента на промерзшем грунте нельзя. Кроме того, ни в коем случае нельзя начинать монтаж фундамента осенью, чтобы возвести на нем дом весной, когда температура окружающего воздуха повысится.

Заготовленный с осени фундамент может просто вытолкнуть пучинистым грунтом. Дом следует начинать возводить сразу после того, как фундамент наберет достаточную прочность (если для строительства был выбран бетон, а не готовые ЖБИ или кирпич). Из-за этого для большинства регионов нашей страны максимальный срок, в который должны быть проведены все работы, составляет 5-7 месяцев, не более. Не для всех людей это удобно и приемлемо.

Также, как уже говорилось, прочность мелкозаглубленного фундамента меньше, чем обычного, но в первую очередь это актуально для обычного грунта, а не пучинистого.

Зато достоинства более многочисленны:

Траншея для фундамента имеет сравнительно небольшую глубину (обычно не более 50 сантиметров), что позволяет выполнить земельные работы без привлечения тяжелой техники.
Расход строительных материалов существенно сокращается, благодаря чему финансовые расходы также снижаются.
Большой выбор строительных материалов: бетон, железобетонные блоки или кирпич. Выбирайте тот, который устроит вас по затратам времени и денег.
Подвальное помещение можно легко утеплить.

Сильные стороны ленточного фундаментного мелкого заложения

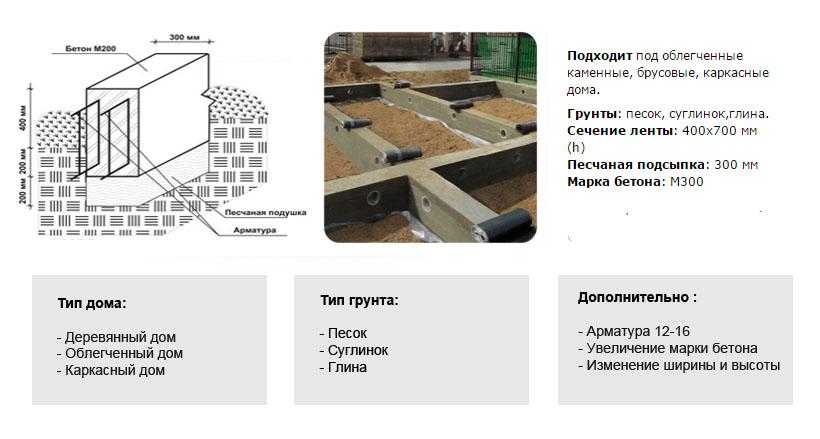

Мелкозаглубленный ленточный фундамент на глине

Такой фундамент являет собой ж/б ленту, которую необходимо заложить под каждую из стен возводимой постройки. Подобное основание нашло своё применение для тех типов почвы, которые не относятся к числу чрезмерно вспучиваемых.

В таких разновидностях земли грунтовые воды не должны располагаться высоко. На подобных фундаментах обычно возводят только лёгкие частные постройки, а также прочие типы конструкций.

Перед тем, как возвести мелкозаглубленный ленточный фундамент своими руками, рекомендуем ознакомиться с достоинствами такого сооружения:

Ленточное основание рассматриваемого типа позволит вам заметно сэкономить на финансовых затратах, поскольку он имеет гораздо меньшую стоимость, нежели цена аналогичного фундамента, имеющего глубокое заложение.
Становится возможным значительное сокращение объёмов земляных работ, а также действий по обустройству опалубочной конструкции и осуществлению армирования. Данная особенность позволяет значительно уменьшить сроки возведения монолитного ЛФ-основания мелкого заложения.
При желании вы сможете обустроить небольшой подвал в здании.
Если сравнивать с незаглублённым основанием, рассматриваемое сооружение менее подвержено воздействиям пучинистого грунта.

Кроме всего прочего, подобная конструкция успешно выполняет следующие задачи, среди которых можно отметить следующие:

Прочное удержание постройки на месте;
Его предохранение от влияния деформационных процессов в тех случаях, когда был произведён верный расчёт мелкозаглубленного ленточного фундамента.

Перед началом постройки основания такого типа требуется помнить о некоторых важных особенностях. Ленточное монолитное основание мелкого заглубления нуждается в обеспечении защиты от различных осадков. В связи с этим возникает необходимость в обустройстве водостоков. Таким образом, становится возможным отведение воды от фундамента. Кроме всего прочего, необходимо помнить следующее:

После того как фундамент будет залит, возникает надобность в производстве отмостки;
В том случае, если вы планируете самостоятельно размешать бетон, то следует отслеживать то, что все слои должны быть заложены одновременно. С этой целью необходимо задействовать хотя бы несколько помощников, в некоторых ситуациях приходится обращаться к услугам спецтехники.
К тому же, особенности фундаментов на глине таковы, что следует накрывать его плёнкой. Делается это во избежание формирования трещин.
Крайне не рекомендуема экономия на качестве бетонного раствора;
Также лучше не оставляйте фундаментное основание на зиму, постарайтесь покончить со строительством до начала зимнего периода времени.
