Как установить алюминиевую раздвижную балконную раму своими руками

Виды и преимущества алюминиевых окон

Мы уже отмечали выше, что существует множество конфигураций алюминиевых окон. Рассмотрим подробнее каждую из них:

• Распашные окна. Стандартная конструкция, представляющая собой обычные окна, которые раскрываются нараспашку. Никаких особенностей в подобной конструкции нет.

• Наклонно-сдвижные окна. Идеально подходят для установки

  на балконах и лоджиях, где недостаточно места для поворотного открывания створок. Такие окна могут открываться на 15 см для проветривания или сдвигаться по рельсовой фурнитуре на глухую часть окна.

• Раздвижные конструкции. Пользуются огромной популярностью у домовладельцев, которые собираются устанавливать окна на лоджиях или балконах. Экономия пространства и простота использования — явные преимущества таких систем. Раздвижные алюминиевые конструкции представляют собой независимые рельсы, которые являются частью алюминиевого профиля. Конструкция напоминает классические шкафы-купе с раздвижными створками.

По принципу устройства профиля принято различать:

Теплые и холодные алюминиевые окна в разрезе

• «Холодные» окна. Представляют собой обычный алюминиевый профиль, на котором устанавливается одинарный стеклопакет. В поперечном сечении окно имеет простую прямоугольную конструкцию.
• «Теплые» окна. Имеют особое строение, которое можно увидеть при поперечном сечении: внутри основного профиля располагается внутренняя камера, сверху которой находится термоизолирующая вставка (терморазрыв). Толщина такой вставки колеблется в пределах 18-44 мм.

На лоджиях и балконах предпочтительнее устанавливать «теплые» алюминиевые окна, в особенности, если домовладелец проживает в климатически сложных регионах страны.

У каждого вида алюминиевых окон имеются свои особенности и преимущества, но можно выделить общие достоинства, которыми обладают все виды:

1. Внешняя привлекательность. Красивый внешний вид и эстетичность — безусловные преимущества алюминиевых окон. Производители способны придать любую форму и внешний вид таким конструкциям.
2. Легкость и прочность. Алюминий — это металл, который используется в авто- и авиапромышленности, зарекомендовал себя как надежный и прочный элемент. Алюминиевые окна не подвержены воздействию влаги, микроорганизмов, температурным перепадам и другим воздействиям.
3. Легкость в уходе. Ввиду своих особенностей, алюминиевые окна неприхотливы в уходе и могут выдерживать воздействие даже агрессивных химических сред.
4. Экологичность. Металл, как и древесина, является природным материалом, который не опасен для здоровья человека.

Как помыть раздвижные окна на балконе

Если рамы хорошо открываются и можно легко дотянуться до любой части окна – проблем нет. Стекло снаружи моется теми же средствами, что и изнутри. Если же раскрываются недостаточно или раздвигаются, но вы при этом живете на первом этаже, никаких трудностей тоже не возникнет. Вас выручит самая обычная стремянка. Но как помыть окна на балконе без разводов на высоком этаже, не будешь же вызывать пожарных с лестницей?

Общие правила

При мытье раздвижных окон все зависит от степени загрязнения:

1. Если стекла и профиль более или менее чистые, моют их точно так же, как и те, которые распахиваются.
2. Если грязи много – лучше снять створки. Снимаются они довольно легко — обращаться к производителю или в клининговую компанию вовсе не обязательно.

После этого стекло моют с применением тех же средств, с помощью которых приводят в порядок и все прочие окна. Заодно очень полезно вычистить пазы, по которым движутся ролики.

Порядок действий

Чтобы помыть раздвижные окна на балкне снаружи, вам и понадобится швабра с телескопической ручкой. Лучше всего, если у нее будет две насадки – резиновая и мягкая. Порядок будет несколько иным, нежели при мытье внутренней части:

1. Смочите стекло с помощью швабры с мягкой насадкой.
2. С помощью этой же насадки нанесите моющее средство – при этом до профиля должна оставаться узкая полоска.
3. Смените насадку и удалите с окон грязь.
4. Как следует вымойте мягкую насадку и протрите стекло.
5. Очистите нижние части профиля скребком.

Перед тем, как выбирать средства для очистки, учтите особенности вашей конструкции. Раздвижные и распашные окна моются по разной технологии.

Что пригодится для мытья окон? — Ориентируйтесь на ниже предложенный перечень возможных вариантов:

• 2 емкости для воды;
• мягкие тряпки без ворса, желательно белого цвета;
• салфетки из микрофибры;
• моющие средства для посуды;
• нашатырный спирт;
• соль;
• уксус;
• средства для мойки окон;
• старые газеты или бумажные полотенца;
• специальная швабра с телескопической ручкой для самых труднодоступных уголков окна балкона;
• скребок для чистки стекол с насадками: губки из мягкого синтетического волокна, прорезиненной насадки.

Заранее приготовьте средства для очистки окон, чтобы они находились в удобном расположении от вас. Проводите процедуру по мойке окна в пасмурную погоду: во-первых, при попадании солнечных лучей стекло будет быстро высыхать, а во-вторых, будут заметны разводы.

Последовательность ваших действий будет выглядеть таким образом:

1. Освободите подоконник от посторонних предметов.
2. Откройте окно, очистите засоры в петлях и защелках кисточкой для краски или пылесосом.
3. Если у вас окна с раздвижной системой, снимите с направляющих, чтобы отдельно удобно помыть стекло.
4. Протрите стекло и подоконник от пыли влажной тряпкой.
5. Сначала мойте оконную раму, используя раствор теплой воды и аммиака в пропорции 1л воды на 20г нашатыря.
6. Намочите губку в мыльном растворе и начинайте мыть стекло круговыми движениями снизу вверх.
7. Протрите пену чистой влажной тряпкой.
8. Возьмите скребок с прорезиненной насадкой, чтобы вытереть стекло насухо без разводов.
9. Держите скребок под углом 20-30 градусов и работайте по горизонтальной лини, чтобы вода стекала на бок.
10. Промойте уплотнители на стеклопакетах.
11. Вытрите их насухо.
12. Протрите подоконник и ручки.
13. Отшлифуйте стекло смятыми газетами.

Если у вас лоджия больших размеров, воспользуйтесь легкой пластиковой шваброй или специальным скребком для мытья окон с длинной ручкой:

1. Намочите салфетку из микрофибры в мыльном растворе.
2. Отожмите и намотайте тряпку на швабру.
3. Тряпку по мере загрязнения стирайте.
4. Вытрите насухо стекла сухой тряпкой без ворса или шваброй с каучуковым наконечником.

Преимущества раздвижных систем

Современные раздвижные окна из алюминиевого профиля обладают рядом преимуществ:

• небольшой вес конструкции обусловлен использованием алюминия для ее изготовления, который является легкой разновидностью металла;
• обладают высокими звуко- и теплоизоляционными свойствами;
• способствуют проникновению в помещение большего количества света благодаря незначительному обрамлению оконной створки;
• роликовая система открывания позволяет экономить и рационально использовать свободное пространство;
• возможно использование нескольких створок, двигающихся в разных направлениях в сочетании с глухим остеклением;
• длительный эксплуатационный срок и неподверженность образованию коррозии;
• простота ухода и ремонта;
• стильный современный внешний вид и универсальность применения;
• для обеспечения безопасности жилья возможна установка усиленной запорной фурнитуры;
• доступная стоимость изделия.

Использование современных алюминиевых окон в последнее время получило широкую популярность благодаря их функциональности. Их применяют в качестве окон на балконе, на загородной веранде, для остекления закрытой дачной беседки или зимнего сада.

Производство больших горизонтальных плоскостей остекления с параллельной раздвижной системой, позволяет устраивать стильное панорамное остекление элитных квартир.

Принадлежности для мытья наружных стекол

Если снять раздвижное окно своими руками не удалось, придется очищать стекло снаружи другими способами. Обычными тряпками это сделать не получится.

Для безопасного мытья понадобятся соответствующие инструменты:

• Щетка на длинной ручке со сменными валиками. Лучше выбирать с телескопическим изменением длины. Мягкий валик – для снятия загрязнений, каучуковый – для удаления воды и устранения разводов.
• Скребок-очиститель. Обычно имеет две рабочие поверхности – мягкую и жесткую.
• Робот-стеклоочиститель. Принцип действия – как у магнитной щетки, но работает без участия человека. С его помощью легко отмываются даже «глухие» окна. Стоимость такого устройства в Москве начинается от 18 тысяч рублей.
• Магнитная щетка для наружной мойки стекол. Одна половина устанавливается на внутреннюю поверхность, другая – на внешнюю. Встроенный магнит прижимает их к стеклу с обеих сторон. Внешняя часть повторяет все движения внутренней. Главное достоинство – полная безопасность, так как мойщик находится в помещении. Недостаток – плохо отмываются места рядом с рамой.

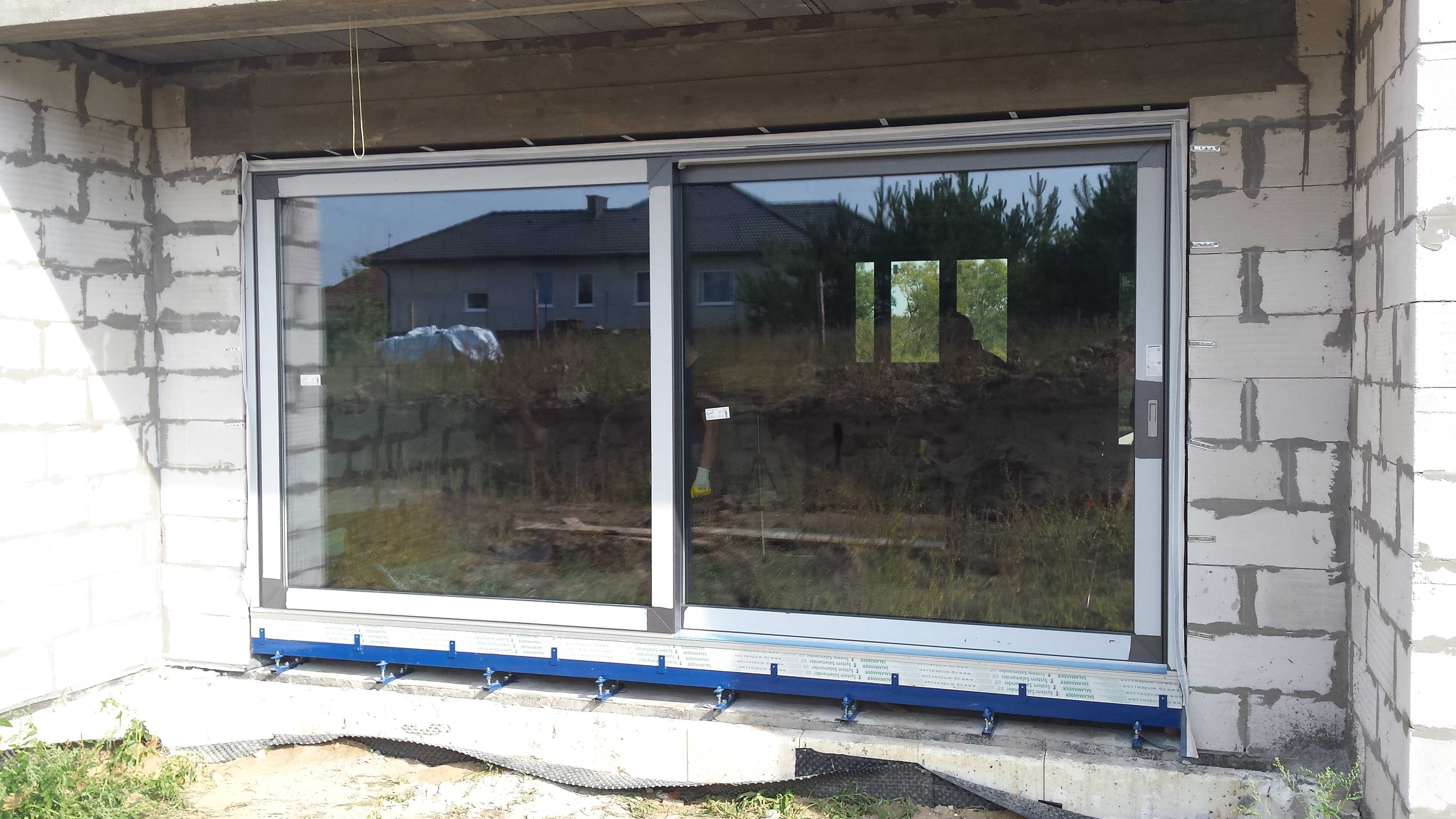

Как установить раздвижные окна

Отличия в монтаже раздвижных окно заключается в необходимости установки створок на ролики, и вмонтированных полозьях в профиле оконной рамы.

Вся процедура установки идентична как, и при монтаже стандартных оконных систем вплоть до оклейки паропроницаемой пленкой (шаг шестой).

После подрезки пены и наклеивания пленки начинается работа с роликами и полозьями. На нижнюю торцевую часть оконной створки закрепляют необходимое количество роликов (зависит от размера конструкции) на расстоянии по 5 см от края с помощью шурупов. В полозья по торцам створки вставляют щеточный уплотнитель, после чего только ставят их на ролики.

Возможно, вам также будет полезна информация о монтаже раздвижных дверей.

Достоинства и недостатки раздвижек

И профессиональные «оконщики», и обычные владельцы относятся к раздвижным системам по-разному. Я тоже не могу оценить такие конструкции однозначно: есть у них как сильные, так и слабые стороны.

Плюсы:

1. Компактные размеры. Створки в таких окнах двигаются параллельно раме (а то и вообще внутри нее), потому возле окна можно размещать все, что угодно. Ни мебель, ни цветы на подоконнике, ни другие объекты не будут мешать открыванию.

Для открывания не нужно свободное пространство ни внутри, ни снаружи

1. Ветровая устойчивость. Это касается в первую очередь открытой створки, которая фиксируется не на петлях, а по всей длине в месте захода в профиль. Риск захлопывания или распахивания при проветривании отсутствует.
2. Легкость в управлении. Алюминиевые створки передвигаются практически без усилий, потому открыть окно может и ребенок, и пожилой человек.

Роликовая система позволяет легко открывать даже большие створки

1. Эстетичный внешний вид. Смотрятся раздвижные конструкции не слишком богато, но аккуратно. Во всяком случае, в современные интерьеры они вписываются отлично.

Минусы:

1. Низкая герметичность. У простых раздвижек она почти отсутствует, у систем с прижимом ситуация лучше, но все равно распашным окнам они уступают. В результате по периметру окно продувается, и уплотнитель решает эту проблему только частично.

В холодное время года теплоизоляция становится самой большой проблемой

1. Низкая устойчивость к взлому. Отсутствие нормального прижима позволяет снять створку с направляющих при относительно небольших усилиях. Так что подобные окна — явно не для первых этажей и частного сектора.

Защелки взламываются относительно легко, потому используют подобные системы обычно на этажах от третьего и выше

1. Высокая сложность фурнитуры. Системы с прижимом более эффективны, но при этом куда более капризны — и гармошки, и наклонно-сдвижные механизмы требуют регулярного обслуживания и ухода.

Фурнитурный комплекс окон с наклонно-сдвижной и складной фурнитурой очень сложен, и потому требователен в уходе

Наконец, несколько слов о финансовой стороне вопроса:

1. Если мы берем самые простые окна из алюминия для балкона или лоджии, то сэкономить по сравнению с остеклением на основе ПВХ-профиля, скорее всего, получится.
2. Если же устанавливать более сложные конструкции, то их стоимость будет куда выше стандартных — в первую очередь из-за использования профилей повышенной прочности и сложной фурнитуры.

Последовательность монтажа раздвижного пластикового окна

Установка рамы

Подготовительные работы

Вначале проверяется геометрия проема балкона по уровню и если она не выдержана, то подкладываются деревянные клинья или металлические пластины в местах крепления дюбелей.

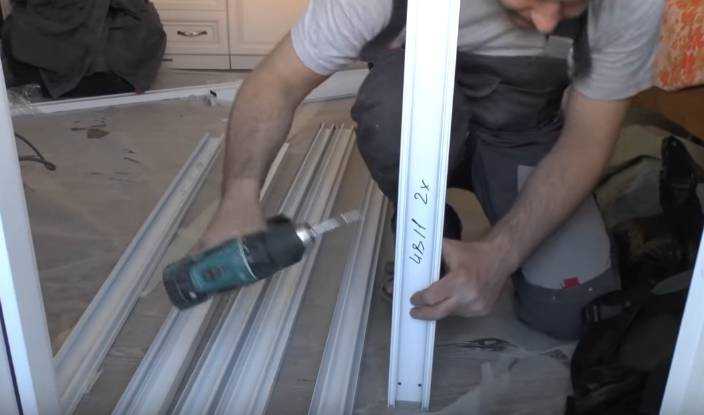

Рама раздвижной системы соединяется с профилем. Для этого внутренняя полость вводится в выступ корпуса и устанавливается на место легкими ударами резинового молотка, который не может деформировать металл.

Затем обе конструкции скрепляются саморезами в общую деталь. Для этого удобно использовать шуруповерт или электрическую дрель.

С обратной стороны, которая будет крепиться к потолочному строительному элементу, закрепляют анкерные пластины.

Их отступ от края рамы необходимо осуществлять меньше 200 мм, а расстояние между пластинами делать ≤70 см.

Монтаж к проему

Подготовленная рама поднимается в проем балкона и монтируется в нем с обязательной проверкой создания вертикальной плоскости по обеим сторонам.

Для крепления в горизонтальной плоскости используются дюбель-гвозди. Их располагают на расстоянии ≤20 см от края и до 70 см между собой. Отверстия в бетоне пробивают перфоратором.

Таким же способом производится монтаж по вертикали. Отступы дюбелей от углов и между собой те же.

Установка верхнего отлива

Подготовленная конструкция заводится со стороны улицы, располагается над рамой на одинаковом расстоянии, обеспечивающем надежный отвод влаги атмосферных осадков.

Крепление отлива осуществляется дюбель-гвоздями к потолку по обоим краям листа и в отверстиях всех анкерных пластин.

Установка подоконника

Подготовка

Замеряются окончательные размеры с помощью строительной рулетки и по ним отрезают необходимую длину болгаркой или ножовкой по металлу.

Монтаж

Подготовленный по длине подоконник устанавливается на свое место и прикручивается к раме саморезами.

Собранный отлив заводится со стороны улицы под раму и крепится к ней саморезами в нескольких местах по центру и краям.

Завершающие работы

Наклейка ПВХ нащельников

Со стороны улицы необходимо защитить строительную пену от разрушительного действия ультрафиолетовых лучей. Для этого используется поливинилхлоридная лента со специальным клеящим составом.

Она прикладывается внутренней стороной сверху места монтажа. Предварительно с ее клеящей части снимается небольшой кусочек защитной полосы. Верх ленты расправляется на месте, проглаживается рукой и небольшими участками освобождается от защиты. За счет происходит приклеивание ее между рамой и стеной.

Это прием выполняется сверху вниз со всех сторон, где будет возможен доступ прямых солнечных лучей на пену. Если наклейки ПВХ не выполнять, то после запенивания щелей необходимо все эти участки подвергать штукатурке снаружи балкона.

Обработка краев отлива силиконом

Чтобы влага не могла попасть на балкон через верхний отлив его верхние края с внутренней стороны надежно обрабатываются силиконовым клеем.

Крепеж элементов на створку

На верхнюю часть ставится крышка и стыковочный профиль. Сбоку монтируются крючки фиксации. Устанавливается остальная фурнитура.

Монтаж створок, финишные работы

Подготовленная створка заводится снизу-вверх в раму и сдвигается к ее краю.

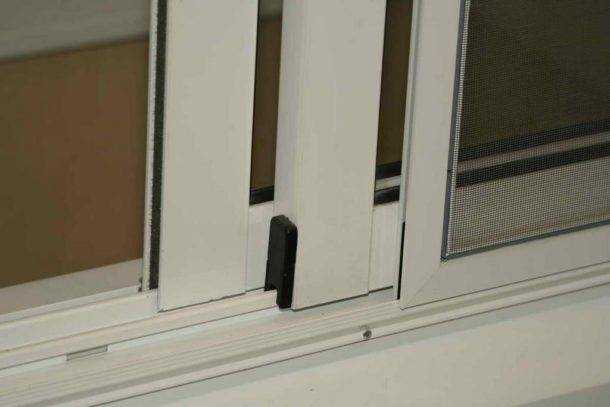

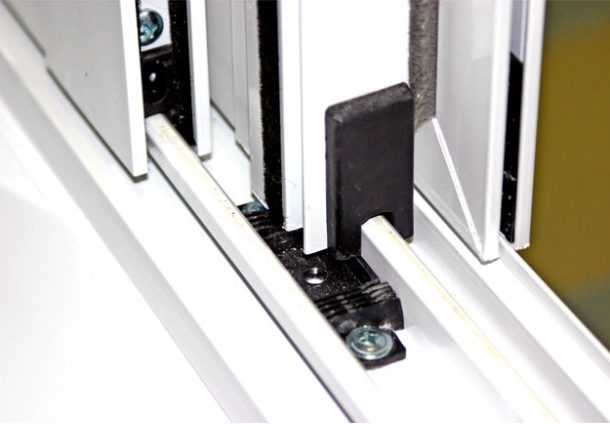

На стыке створок вверху и внизу рамы монтируются крепежные элементы Т1.

Устанавливаются все створки.

На створках монтируются замки фиксации М2.

Стык между рамой и подоконником обрабатывается белым клеем ПВХ.

Промежутки между рамой и стеной заделываются строительной пеной по всему периметру окна.

Раздвижное окно установлено. На раме и створках осталась защитная пленка. Ее надо удалить.

Выражаем благодарность компании «Балконка ОТК» за подготовленный ей материал.

Раздвижные пластиковые окна можно оборудовать противомоскитной сеткой, которая устанавливается стационарно на все время эксплуатации. Для этого ее заказывают по размеру открывающейся створки и монтируют через прижимные приспособления прямо к оконной раме. Стационарный монтаж противомоскитной сетки исключает проникновение комаров, мошек, мух.

По теме статьи рекомендуем посмотреть видеоролик владельца «Остекление Балкона», в котором наглядно показывается технология монтажа раздвижными окнами.

Полезные товары

• Лезвия для резьбы по дереву
• Цифровой штангенциркуль
• Инструмент для вскрытия корпуса планшета

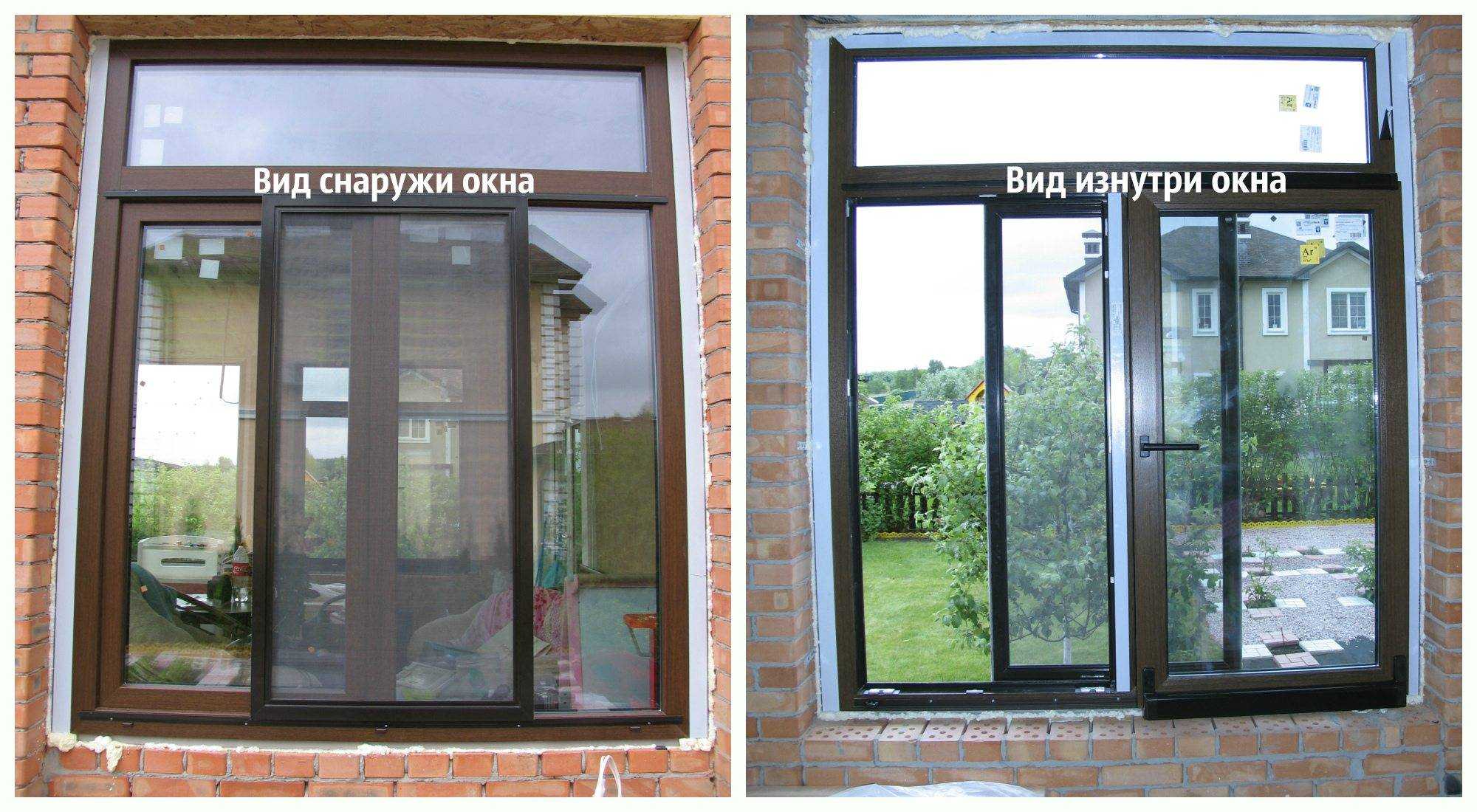

Принцип работы и преимущества раздвижных окон

Такие системы иногда зовут слайдинговыми окнами. Их открытие осуществляется за счет передвижения створок на роликах по направляющим. На одном профиле может размещаться сразу несколько направляющих, что дает возможность установить до 5 створок.

При выборе такого окна пристальное внимание следует уделить механизму роликов: самые долговечные снабжены оболочкой из полимерных материалов. Система раздвижных окон имеет целый ряд преимуществ:. Система раздвижных окон имеет целый ряд преимуществ:

Система раздвижных окон имеет целый ряд преимуществ:

• За счет использования алюминия, из которого изготавливаются рамы, конструкция мало весит.
• Прочность материала позволяет сделать створки окна неширокими, поэтому они пропускают больше света.
• Стеклопакеты и полые профили улучшают тепло- и звукоизоляцию окна.
• Устойчивость алюминия к воздействию внешней среды делает окно долговечным.
• Роликовая система не требует наличия свободного пространства в помещении для полноценного функционирования окна. Вместе с тем становится возможным совместное использование глухих и открывающихся оконных проемов.
• Специальное покрытие делает внешний вид окна эстетичным и привлекательным.
• Простая конструкции удобна в использовании и легко ремонтируется.
• При применении запорной арматуры, например шпингалетов, защелок или даже замков, такие окна обеспечат безопасность жилища.

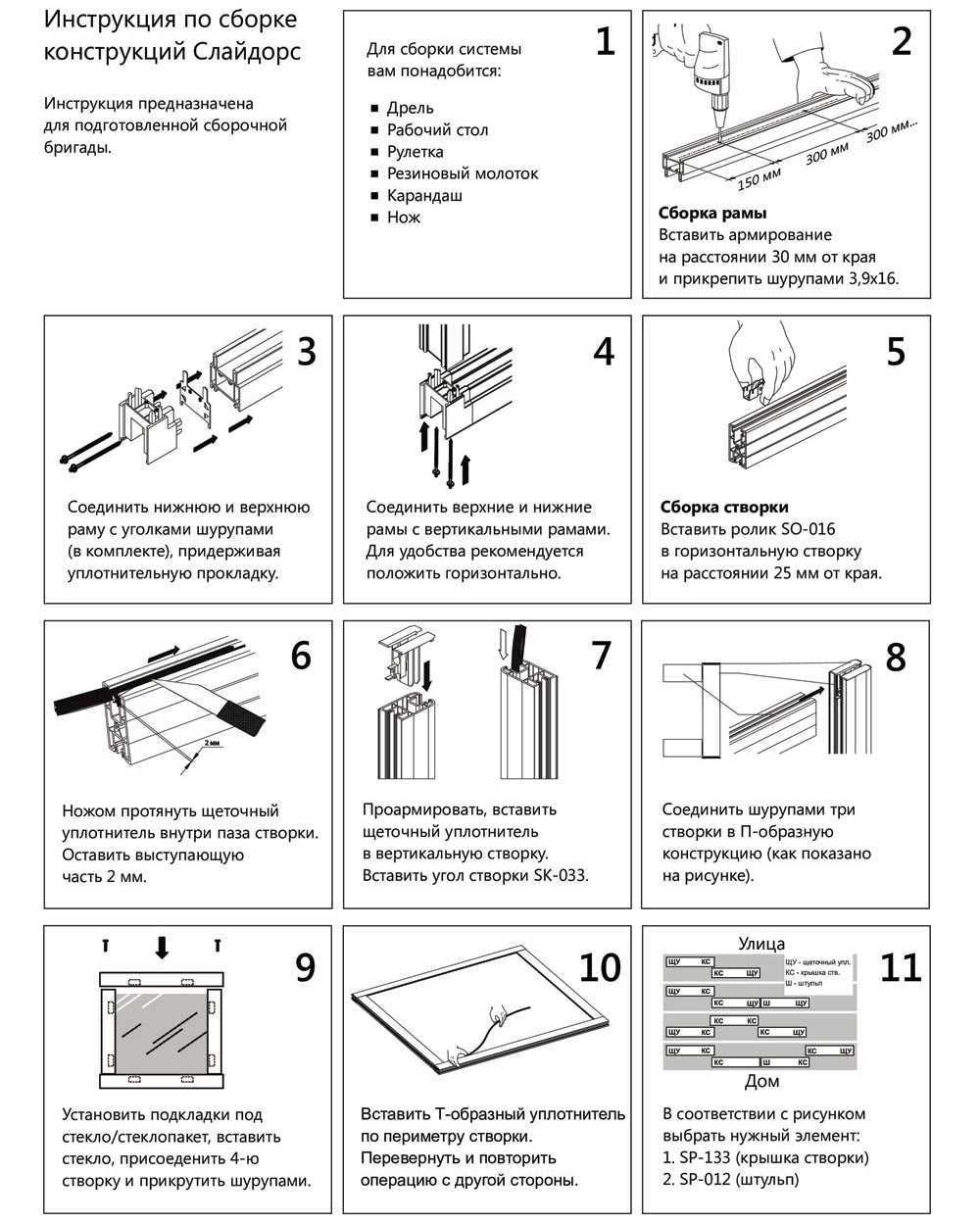

Монтаж и регулировка створок

Переходим к установке направляющих, створок со стеклами.

• Подготавливают направляющие: измеряют раму по горизонтали и отпиливают профили нужной длины. Места срезов зачищаются от шероховатостей при помощи наждачной бумаги или напильника.
• Направляющие фиксируются саморезами на верхнем и нижнем крае рамы. Шаг крепления – 30 см.
• Выполняется сборка створок: в них вставляются стеклопакеты.

Проще всего собрать три части створки в виде буквы «П», лежащей на боку. Стекло предварительно оклеивается уплотнителем из резины, который на углах надрезается. После вставки стеклопакета аккуратно прикручивается вторая боковая стойка.

• Ролики закрепляются в ее нижней части, на расстоянии не менее 5 см от края створки. Лучше использовать при этой операции отвертку, а не шуруповерт, чтобы не раздавить их.
• По всему периметру створки в пазы крепят специальный щеточный уплотнитель – шлегель, – щетинки которого должны быть повернуты друг к другу. Сам шлегель должен на 2–3 мм выступать за границы створки.

• Собранную створку необходимо вставить в раму сначала в верхние направляющие, а потом роликами – в нижние.
• Подъем створок, если они плохо закрываются, можно отрегулировать при помощи винта. Он расположен снизу в торце створки.

Винт поворачивается посредством шестигранного ключа. Для подъема створок его вращают по часовой стрелке, для опускания – против.

Регулируют всю фурнитуру, добиваясь ее безукоризненной работы.

Процесс остекления балкона откатными алюминиевыми окнами показан на видео.

Раздвижные алюминиевые окна несложно установить самостоятельно. Четкое соблюдение инструкций и правил монтажа гарантируют долгую и безотказную эксплуатацию.

(голосов: 6, средняя оценка: 3,83 из 5)

Установка рамы

Если у нас нет возможности вызвать специалистов на дом, вполне реально самостоятельно застеклить свой балкон алюминиевым профилем.

Вам просто необходимо знать и придерживаться инструкции, с помощью которой вы сможете сделать всё качественно и затратить минимальные расходы.

Вот такую инструкцию мы предлагаем вам:

1. Перед тем, как устанавливать алюминиевый профиль обязательно нужно произвести нужные замеры, а потом по ним заказать нужную вам конструкцию.
2. Оценивает состояние каркаса. При необходимости нужно будет устранить небольшие дефекты. Запомните, что если у вас слабый каркас, то производить монтировку при помощи алюминиевого профиля глупо.
3. Перед началом работы нужно сделать демонтаж старых остеклений. Первыми убираются стёкла, потом – рамы. Старый козырёк тоже нужно снять.
4. Весь мусор после демонтажа удаляем. Всю поверхность рамы выравниваем.
5. Нужно проделать специальные отверстия для крепежей в профиле.
6. Из профиля удаляет остекления, потом делаем монтаж в проёме балконе с помощью анкеров.
7. В конце нужно установить створки, поставить остекления, проводим монтаж фурнитуры.

https://youtube.com/watch?v=CCxjajGSOJY

Украина	Цена, грн.	Россия	Цена, руб.
Киев	2400	Москва	19717
Харьков	2000	Санкт-Петербург	17656
Одесса	2350	Калининград	12081

Пошаговая инструкция по установке

Монтаж направляющих производится непосредственно перед установкой оконных створок. Предварительно должна быть установлена рама по всем правилам — без прогибов и строго по уровню. Затем нужно:

1. Подготовить детали. Сначала измерить раму по горизонтали, затем отпилить профиль нужной длины. Замеры рекомендуется проводить рулеткой. Если готовый элемент соответствует замеру, то его берут целиком. Для вертикальных направляющих следует замерять раму по вертикали. В процессе работы провести подгонку детали под размер.
2. Место спила аккуратно зачистить надфилем или наждачной бумагой, чтобы оно было гладким.
3. Наметить точки фиксации направляющих к раме.
4. Подготовленные детали прикрепить с помощью саморезов или шурупов. Последовательность крепления к сторонам рамы — сначала к верхней, затем к нижней, потом к боковым.

Промежуток между двумя соседними отверстиями должен быть не более 30 см. Зазор между рамой и направляющими нельзя оставлять более 5 см. Иначе в зимнее время стена промерзнет.

Собранную створку нужно сначала вставить в верхние полозья, а затем роликами — в нижние. Провести регулировку створок и всей фурнитуры, добиваясь четкой работы всей системы.

Что потребуется для настройки?

Большую часть плохого функционирования створок можно устранить путем выполнения регулирования ее движения. Для этого потребуется приобрести набор шестигранных регулировочных ключей, которые продаются в любом строительном магазине или на строительном рынке.

Как правильно отрегулировать?

Чтобы отрегулировать ролики на алюминиевой створке, выполняют поднятие створки, для этого используют шестигранный ключ № 4. В раме с обоих торцов внизу располагаются технологические отверстия с накладкой черного цвета, если ее отогнуть, откроется нужный пользователю регулировочный винт.

Если необходимо поднять створку, ключ вращают против часовой стрелки. Аналогичные действия проделывают с другого торца.

Алгоритм регулирования защелки алюминиевой рамы:

1. В том случае, когда при монтаже блока была неверно закреплена ответная деталь, ее следует перекрутить.

Для этого используют шестигранный ключ № 2,5, вставляют его в отверстие по центру и откручивают до момента, пока ответка не сможет свободно передвигаться по раме.

Далее ее перекручивают так, чтобы защелка полностью заходила в ответку. В случае, когда не защелкивается язычок, его нужно достать. Его удерживает фиксирующий винт. Тянут ручку створки вниз, после чего открывается отверстие для шестигранника №3, его вращают в противоположном в направлении к фурнитуре, к примеру, если защелка находится на левой торцевой части створки, то ключ поворачивают вправо и наоборот.

После того как фиксирующий винт будет расслаблен, язычок становится подвижным, его вытягивают и устанавливают «заподлицо» с краем алюминиевой рамы.

Фиксирующий винт затягивают, створка станет плотно закрываться на защелку.

Возможные ошибки

Любая оконная конструкция имеет свои особенности, потому до того как выполнять наладку работоспособности створок нужно ознакомиться с паспортом изделия и порядком установки и эксплуатации блока.

Невыполнения этих простых правил приводит к большим проблемам в работе дорогостоящей конструкции, она становится источником шума, влаги и холода. И не всегда это можно устранить простыми методами настройки.

Если после выполнения настройки, ситуация с восстановлением работоспособности створки не улучшилась, скорее всего придется выполнить более сложный ремонт и, возможно, пригласить для этого представителей завода изготовителя блока, особенно если гарантийные сроки на комплект не закончились.

Примерный перечень восстановительных работ на алюминиевой раздвигающейся балконной раме:

1. Замена уплотнителей, испорченные резиновые изделия могут вызывать перекос створок.
2. Подтяжка всей фурнитуры, с последующей частичной заменой неисправных узлов.
3. Регулировка работы створок.

О том, что такие системы нужно ежегодно обслуживать многие владельцы даже не догадываются, что приводит к преждевременному выходу строя фурнитуры и уплотнителей, которые и становятся причиной несрабатывания створок.
