Приточные клапаны для окон пвх: виды конструкций, преимущества и недостатки

Конструктивные особенности и принцип работы

Просматривая информацию о том, какую модель приточного клапана лучше выбрать, где стоит установить приспособление, важно сначала разобраться в особенностях конструкции, а также изучить принцип работы устройства. По сути, клапан представляет собой цилиндр, оснащенный системой фильтрации, шумоподавления. По сути, клапан представляет собой цилиндр, оснащенный системой фильтрации, шумоподавления

По сути, клапан представляет собой цилиндр, оснащенный системой фильтрации, шумоподавления.

Конструкция приточного клапана элементарна. Для монтажа устройства не требуется узкопрофильных навыков. Однако миниатюрное приспособление способно обеспечить комфортные условия, здоровую атмосферу в квартире многоэтажного дома, частном доме

Далее рассмотрим более подробно об основные элементы конструкции приточного клапана:

• Воздуховод приточного клапана. Выглядит, как пластиковая трубка, диаметром 6-14 см. От этого параметра зависит производительность клапана, максимальный объем воздуха, который может быть подан в квартиру с его помощью. По трубке воздух с улицы попадает в помещение.
• Вентиляционная решетка проветривателя может иметь разный внешний вид, отличаться по функционалу. Самый простой вариант – алюминиевая или пластиковая сетка, препятствующая проникновению в квартиру мусора, крупных насекомых. Более продвинутые модели обеспечивают защиту от осадков, оснащаются противомоскитной сеткой, способной противостоять мухам, комарам, мошкам.
• Оголовок (регулятор интенсивности работы) – элемент, закрывающий клапан с внутренней стороны. Он обеспечивает регулировку подачи воздуха, отличается привлекательным внешним видом. Размеры, форма, место расположения отверстий, пропускающих воздух, могут отличаться в различных моделях.
• Тепло-шумоизоляция клапана. Чтобы стена, соприкасающаяся с воздуховодом, не промерзла зимой, пластиковая трубка по всей длине выкладывается теплоизоляционным материалом. Зачастую изделие имеет форму рукава.
• Фильтр стенового проветривателя. Материал располагается в оголовке, не позволяет проникать в квартиру пыли, цветочной пыльце, прочим аллергенам. В зависимости от модели, бренда используются разные наполнители.

Дополнительным элементом в конструкции приточного клапана является уплотнительное кольцо, заслонка. Благодаря их использованию сильные порывы ветра не доставляют дискомфорта во время эксплуатации приспособления.

Несомненным плюсом приточного клапана являются его небольшие размеры, возможность установки в любом месте. Располагая приспособление над радиатором отопления легко избежать снижения температуры воздуха в комнате без дополнительных усилий

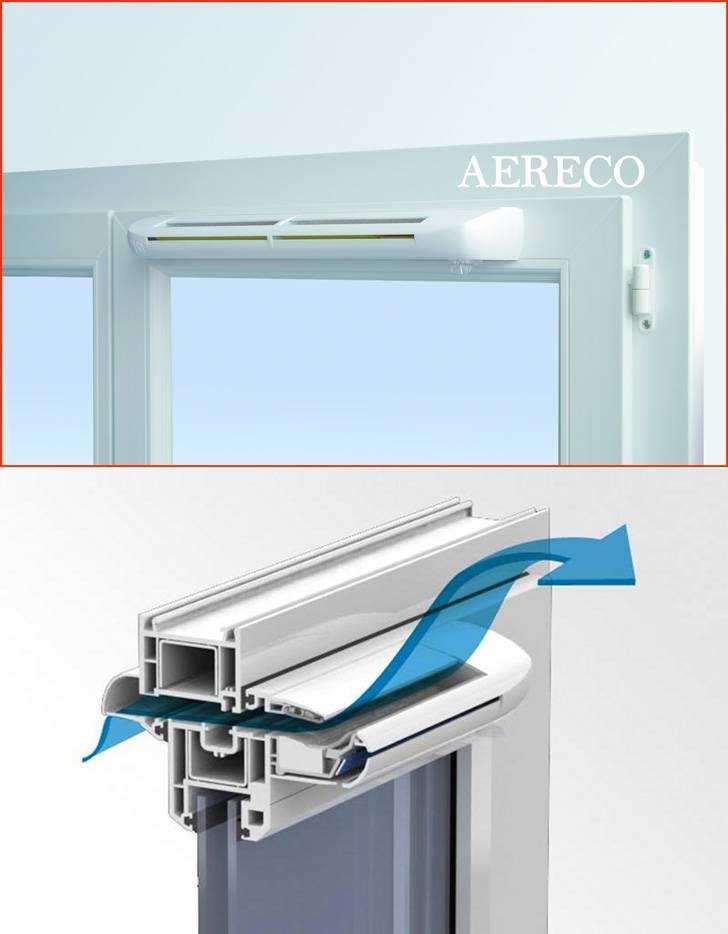

Принцип работы проветривателя, такой же простой, как и его конструкция:

1. Воздух забирается с улицы через решетку.
2. Проходя через воздуховод, поток прогревается.
3. Фильтр обеспечивает очистку воздушных масс от пыли.
4. Скорость потока регулируется специальной заслонкой.

При наличии приточного клапана, воздух в квартиру поступает без перерыва. При этом окна будут закрыты, в помещение не будет проникать холод, пыль с улицы, как при обычном проветривании.

Устанавливая приточный клапан, важно понимать, что только созданием притока воздуха не решить проблемы с вентиляцией. Чтобы обеспечить здоровую атмосферу в помещении, необходимо наладить работу вытяжки, создать условия для перемещения воздушных потоков между комнатами. Для этого устанавливаются решетки или оставляется зазор между створкой и полом не менее 15 сантиметров

Для этого устанавливаются решетки или оставляется зазор между створкой и полом не менее 15 сантиметров.

Чтобы разобраться с тонкостями создания эффективного воздухообмена в комнатах, рекомендуем ознакомиться с правилами обустройства вентиляции в частном доме или квартире.

Источник https://grand-haus.ru/strojka-i-remont/pritochnyj-klapan.html

Источник

Источник

Источник

Подбор основных характеристик клапана

Клапан приточного воздуха – незаменимое приспособление для городских квартир, где установлены металлопластиковые окна

Чтобы самому выбрать устройство по всем правилам, необходимо обратить внимание на перечень критериев – они помогут разобраться в эффективности и производительности моделей

Диапазон производительности

Так как для нормальной работы приточника необходима разница давления в помещении и на улице, то пропускная способность будет одним из главных показателей современных устройств. Этот показатель учитывается, исходя из давления, поэтому в описании приобретаемого прибора необходимо учитывать диапазон производительности. Стандартный показатель перепада, который рассчитывается производителями, равен 10 Па.

При различных перепадах давления характеристики производительности будут изменяться. Например, при перепаде давления 2 Па производительность некоторых моделей равна 73 куба воздуха в час. При этом, если перепад давления будет равен 10 Па, то производительность увеличится до 160 кубов воздуха в час. Для квартиры в многоэтажке лучше выбирать устройство с показателем 30-40 кубов воздуха в час, при перепадах 10 Па.

Обеспечение шумоизоляции

Средний показатель шумоизоляции равен 35-40 дБ. Клапан, который необходимо монтировать в окно, должен соответствовать этим данным. После монтажа приспособления уровень шума не должен измениться. В данном случае щелевые клапаны проигрывают фальцевым, они не обеспечивают шумоизоляции. Для их эксплуатации необходимо организовать продолговатое отверстие, через которое будет происходить естественная циркуляция воздуха.

В некоторых современных моделях конструкция устроена таким образом, что внутри располагаются специальные звукоизоляционные каналы. При работе устройства оно дополнительно поглощает шум, не давая посторонним звукам проникнуть в помещение. Такое приспособление будет уместным при наличии маленьких детей в квартире.

Температурный режим эксплуатации

Климатические клапаны обладают еще одной важной характеристикой – каждая модель рассчитана на эксплуатацию при определенном температурном режиме. Нормальная естественная вентиляция будет осуществляться при температуре +5 градусов за окном. Тогда клапан может самостоятельно забирать свежий воздух, запуская его внутрь

Через имеющееся вентиляционное отверстие все водяные пары выводятся наружу, но не стоит забывать о сильных перепадах температуры

Тогда клапан может самостоятельно забирать свежий воздух, запуская его внутрь. Через имеющееся вентиляционное отверстие все водяные пары выводятся наружу, но не стоит забывать о сильных перепадах температуры.

Например, зимой, при минусовых показателях, приточный клапан может замерзать и покрываться слоем льда. Это влияет на его работу, делая ее сложной или невозможной. Поэтому современные системы используют методику «теплового разрыва». Тогда между внутренней частью, сделанной из металла, и наружной частью размещается специальная пластиковая планка. Температурная передача не производится, поэтому прибор работает в обычном режиме.

Возможность регулировки

Выбирая приточный клапан в дом, стоит обратить внимание на возможности точного регулирования интенсивности забора и выпуска воздуха. Этот критерий необходим, когда пользователю нужно самостоятельно задать параметры для эксплуатации. Клапаном управляют вручную или автоматически

Если выбирается последний вариант, то устройство самостоятельно подбирает оптимальные параметры влажности и температуры. Клапан сам создает необходимые климатические параметры в помещении

Клапаном управляют вручную или автоматически. Если выбирается последний вариант, то устройство самостоятельно подбирает оптимальные параметры влажности и температуры. Клапан сам создает необходимые климатические параметры в помещении.

Ручной клапан можно регулировать механическим образом:

1. Вверху конструкции расположен специальный ползунок.
2. Приспособление отвечает за открытие и закрытие вентиляционной шторки.
3. Поворачивая ползунок в разные стороны, можно добиться уменьшения или увеличения размера отверстий для притока воздуха.

Регулировать приток воздуха вручную владельцам кажется неудобным, поэтому они приобретают автоматические устройства. Они дороже, но работают самостоятельно, лишая жителей квартиры проблем с неорганизованной вентиляцией.

Почему клапан обмерзает

Явление встречается в районах с низкими зимними температурами. Источник инея – конденсат, выпадающий на сильно охлажденных поверхностях проветривателя. Чтобы устранить проблему, нужно выявить причину обмерзания:

1. Естественная вытяжка работает неэффективно либо не функционирует вовсе. Результат: водяные пары остаются внутри комнаты и частично выходят наружу через приточный клапан.
2. Мощность системы отопления не рассчитана на инфильтрацию (естественную подачу) воздуха приточным устройством. Оголовок переохлаждается, на нем конденсируется влага.
3. Нарушение правил установки, например, слишком близкое расположение проветривателя к окну, большой отступ от батареи или недостаточное утепление трубы.
4. Оголовок задернут слишком плотными шторами, отчего вдоль стены образуется холодная зона. На крышке появляется наледь.

Среди отзывов пользователей встречаются жалобы на снижение температуры после установки проветривателей, дословно – из клапанов сильно дует. Хотим напомнить простое правило: расход воздуха через элемент целиком зависит от работы вытяжки. Постарайтесь отрегулировать поток на стеновом клапане либо частично перекрыть вытяжное отверстие.

Слева на фото показана правильная установка проветривателя, холодный воздух смешивается с теплым потоком от радиатора. Справа клапан стоит чересчур низко

Клапан на окно против других видов вентиляции

Первые конкуренты приточного клапана на окно — вентиляционные системы, которые устанавливаются на стену. Для их монтажа необходимо проделать сквозное отверстие. В зависимости от модели они могут работать по тому же принципу, что и оконные клапаны, или принудительно, за счет встроенного вентилятора.

Вентиляция в стене.

Такие устройства могут быть оборудованы фильтрами для очистки от пыли и подогревом воздуха, идущего с улицы. Пропускная способность этой вентиляции выше — от 70 м³/час. Однако, и она не лишена недостатков, может промерзать в сильные морозы, издавать шум, стоит значительно дороже, а монтаж более длительный и сложный.

Монтаж клапана на окно — самый не пыльный, быстрый и недорогой способ восстановить циркуляцию воздуха в квартире. Отдавать ему предпочтение стоит при следующих условиях:

• Если нет возможности поставить более мощную систему с набором дополнительных функций.
• Рядом с домом нет предприятий, загрязняющих воздух, и оживленных дорог.
• В доме есть вытяжная вентиляция и она эффективно работает.
• В квартире нет проблем с отоплением.
• В помещении постоянно проживает не более 2-х человек.
• Зимы в регионе мягкие, температура редко опускается ниже -15°C.

1 Нужны ли приточные устройства вообще?

У пластиковых окон масса очевидных достоинств. Их по достоинству оценили не только собственники городских квартир, но и загородных коттеджей. Вот только при всех своих «плюсах» визуально красивые решения де-факто ухудшают микроклимат жилья. Монтаж приточных клапанов на окна ПВХ – самый доступный и простой способ нормализации температурно-влажностного режима, нивелирования опасности образования плесени, грибка.

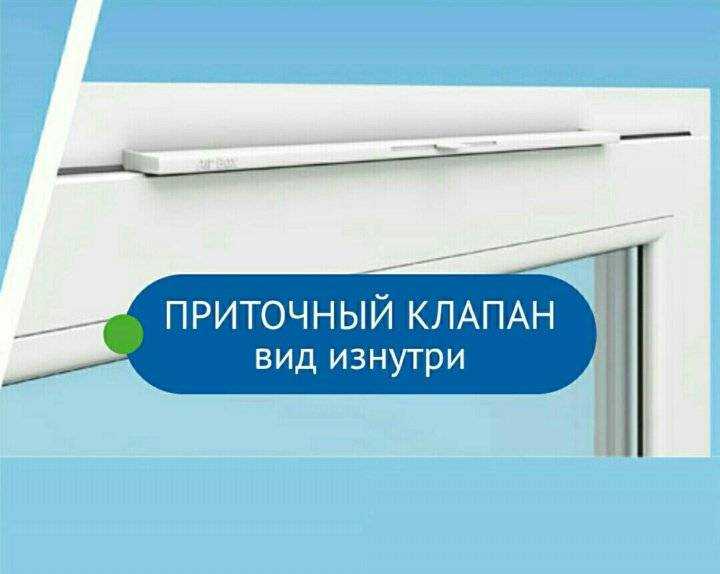

Итак, что же это за устройство такое и как оно работает? Приточный клапан для пластиковых окон – небольшое решение, которое принято устанавливать в верхней створке рамы. Располагается оно в строго горизонтальном положении, благодаря чему и реализуется вытяжная функция. Небольшой клапан не только нивелирует вероятность образования конденсата в раме, но и способствует поддержке комфортного микроклимата.

Приточные клапана на окна целесообразно использовать по ряду причин:

• в процессе его функционирования исключаются любые тепловые потери, уровень звукоизоляции сохраняется на изначальном уровне;
• в отличие от традиционного проветривания, не возникают сквозняки;
• оконный проем никак не изменяется с точки зрения проникновения света;
• изделие можно легко установить, никаких проблем не возникает и в процессе эксплуатации;
• работу устройства можно корректировать по собственному усмотрению.

Рекомендуем к просмотру видео, где вы увидите, зачем нужны приточные устройства.

Рекомендации по выбору клапана, сравнение с другими видами приточных устройств

Когда в помещении обустроена приточно-вытяжная вентиляция, оконный проветриватель дополнительно не нужно ставить. Прибор необходим для создания притока, если в здании с герметичными окнами установлена только вытяжка.

Сколько нужно поставить клапанов, с какими параметрами – рассчитывайте по объему комнаты и количеству одновременно пребывающих людей. Используйте табличные значения, имеющиеся в свободном доступе.

Модель приспособления подбирайте по техническим характеристикам с учетом проведенных расчетов.

1. Пропускная способность – объем проходящего воздуха за 1 час при полностью открытой заслонке.

У моделей с ручным управлением показатель составляет 5-42 м3/час.

2. Производительность – соотношение значения пропускной способности к разности давления, создающегося между улицей и помещением. Нормальный показатель для частных домов и квартир: пропускная способность – 25-35 м3/час, разность давления – 10 Па.

3. Шумоизоляция не должна значительно снижаться после монтажа клапана. Изначальный показатель для ПВХ окна – 30-40 Дб. Установка прибора с акустическими прокладками и козырьком снижает шумоизоляцию всего на 1-1,5 Дб.

4. Температурный режим работы определен производителем для каждой модели.

Неправильный выбор по параметру приведет к обледенению корпуса зимой, поломке механизма.

В жилых помещениях удобнее пользоваться моделями с автоматической регулировкой, функцией автоконтроля. Проветриватели с ручным перемещением заслонки больше подходят для общественных зданий.

Чтобы сделать верный выбор, сравним оконный клапан с другими приточными проветривателями, устанавливаемыми в сквозное отверстие стены:

Стеновой клапан естественного притока. Пропускная способность достигает 50 м3/час. Вентилятор и подогрев воздуха не предусмотрен. Имеется сетка от проникновения крупного мусора на входе. Недостаток вентиляционного устройства – увеличенные теплопотери.
Стеновой клапан принудительного притока. Прибор вентиляции оснащен вентилятором. Пропускная способность варьируется от 40 до 120 м3/час. Недостаток – большой расход электроэнергии, высокие теплопотери, мотор издает большой шум.
Бризер. Вентиляционное оборудование с очисткой, подогревом, увлажнением воздуха. Дорогостоящие модели оснащены системой климат-контроля, а так же рециркуляцией воздушных потоков. Единственным недостатком является – высокая цена.

Оконный проветриватель предпочтите для маленькой квартиры или частного дома с небольшим количеством проживающих людей. Прямой пример – однокомнатная квартира и семья из двух человек.

В коттедже, квартире или доме с количеством больше 3-4 комнат и 5 проживающих человек лучше ставить стеновой прибор вентиляции. Оконные проветриватели из-за слабой производительности не обеспечат приток воздуха, рекомендуемый санитарными нормами.

Инструкция по монтажу

Сначала определимся, сколько клапанов нужно поставить на окно, чтобы нормально вентилировать помещение. Если опираться на паспортные характеристики, то для воздухообмена в жилых комнатах потребуется минимум 2 приточных устройства, столько же на кухне.

Учитывая недостатки приточных оконных вентклапанов, предлагаем вначале установить по 1 устройству в каждой комнате. Потом наблюдаем за изменениями домашнего микроклимата и при необходимости добавляем еще по 1 клапану. Оптимальный вариант – 1 «приточка» на 1 окно, не больше.

Установка накладного вентиляционного клапана

Устройство монтируется горизонтально на верхнем торце открывающейся створки или форточки. Как это делается:

1. Откройте окно, наметьте место установки клапана, приложив корпус к торцу.
2. Надрежьте и снимите участок оконного уплотнителя на створке, как показано ниже на фото. Такой же кусок резины удалите с основной рамы напротив клапана.
3. На притворе окна расположен паз, вставьте в него 3 пластиковых фиксатора под саморезы. Разумеется, крепежные элементы должны совпадать с отверстиями на корпусе.
4. Удалите с клапанной крышки клейкую ленту, прикрутите ее шурупами к фиксаторам. Убедитесь, что створка закрывается нормально.
5. Вместо уплотнительной резины, срезанной с основной рамы, нужно наклеить специальную полосу (идет в комплекте с проветривателем).

На этом монтаж накладной «приточки» окончен. Обрезки штатного уплотнителя не торопитесь выбрасывать, возможно, они еще пригодятся. Процесс установки вентклапана Air-box смотрите на видео:

Инсталляция щелевого устройства

Чтобы установить приточный клапан на окно без открывающихся форточек, придется снять стеклопакет и выполнить фрезерование сквозной щели. Отсюда совет: если не владеете навыками слесарного дела и не располагаете нужным инструментом, лучше позовите мастера-установщика. При монтаже проветривателя на створку либо балконную дверь стеклопакет снимать не нужно.

Как установить приточный щелевой клапан:

1. Определите место крепления внутренней части – вверху рамы, посередине оконного просвета. Выполните разметку. Допускается небольшое смещение в сторону вертикального профиля, стоящего на середине окна.
2. Привинтите к раме шаблон на 2 самореза. Наметьте керном ряд отверстий Ø8…12 мм (размер зависит от модели клапана).
3. Просверлите длинным сверлом сквозные отверстия в профиле. Не торопитесь, строго выдерживайте угол сверления 90°, иначе выходные отверстия пойдут вразброд. А лучше используйте специальную насадку на дрель, позволяющую четко соблюдать прямой угол.
4. С помощью ручного инструмента выпилите из ряда отверстий сплошную щель. Стружку изнутри профиля удалите пылесосом.
5. Открутите шаблон, установите внутренний корпус клапана и наружный приточный козырек.

Фрезерование просвета для оконного клапана – работа довольно трудоемкая и точная. Щель должна получиться ровной, повреждения металлопластикового профиля – минимальными. Как проветриватель устанавливается в створке ПВХ окна, показано в очередном видео:

Плюсы и минусы приточного клапана

После того, как человек ознакомился с особенностями конструкции и способом монтажа, важно разобрать преимущества и недостатки этого устройства, чтобы составить объективную оценку о полезности. К плюсам прибора относят:

К плюсам прибора относят:

• Не меняется уровень освещенности. Однако, это характерно только для небольших моделей, где продукт устанавливается только на верхнюю часть рамы. В остальных случаях солнечные лучи будут сталкиваться с препятствием, отчего освещенность может быть недостаточной.
• Клапан забирает только тот объем воздуха, который необходим помещению. Так создается более комфортный микроклимат без сквозняков и уменьшения тепла;
• Благодаря качественной циркуляции излишки влаги быстро уходят, даже если человек будет весь день готовить на плите.
• Из-за отсутствия сквозняков изделие можно использовать в помещении с маленькими детьми, которые часто болеют.
• Конструкция прибора не пропускает в квартиру посторонние шумы с улицы. Поэтому громкие крики не отвлекут от отдыха.
• Работа клапана регулируется вручную, но также существуют модели, поддерживающие автоматическую регулировку.
• Установку может произвести обычный пользователь, который имеет хоть небольшой опыт в строительной сфере и знает, как обращаться с инструментами.
• Применения клапана не требует особых знаний, достаточно один раз прочитать инструкцию и принцип работы и регулировки станет понятен.

Несмотря на большое количество положительных сторон, продукция не лишена недостатков:

• Незначительное снижение шумоизоляционных свойств;
• Высокая стоимость на качественные модели, особенно если выбирается продукт с автоматической регуляцией;
• Если планируется установка клапана в двухкомнатную квартиру, то одного устройства недостаточно для обеспечения нормальной регуляции. В этом случае рекомендуется использовать 2-3 штуки;
• При проживании в районе с сильными заморозками (ниже -25 градусов), наверху может образовываться иней, который помешает нормальному притоку.

Пример монтажа проветривателя с перфорацией

Процесс установки проветривателя будет меняться согласно его конструктивным особенностям. Зачастую может потребоваться фрезеровка рамы, однако иногда в этом необходимости.

Проведение подготовительных работ

Перфорированный клапан рекомендуется монтировать вверху окна. Планируя врезку приспособления, рекомендуется учитывать такие нюансы:

• установка пройдет быстрее и легче, если створку изначально открыть;
• лучше осуществлять монтаж летом – тогда непогода не сможет помешать работе;
• делая отверстия для щелевого проветривания, необходимо действовать аккуратно, чтобы не повредить уплотнительные приспособления на окне.

Список необходимых инструментов

Чтобы установить приточник на раму самостоятельно, важно подготовить список инструментов. Фрезеровка не обходится без электрической дрели

К ней необходимо подобрать сверла правильного диаметра, например, 5 и 10 мм. Также пригодится:

1. Мелкозернистый напильник.
2. Электрический лобзик.
3. Подготовленный шаблон – его можно изготовить самостоятельно, из картонки или металла.
4. Силиконовый герметик – пригодится для заполнения щелей после монтажа.

Шаблон для разметки также можно изготовить из оргалита – небольшой отрезок материала просверливают в нескольких местах на одинаковом расстоянии. Затем такой шаблон можно приложить к оконной раме и сделать пометки, где будут проходить вентиляционные отверстия.

Поэтапный ход установки и крепления

При установке вытяжного клапана стоит соблюдать последовательность работ, тогда вероятность ошибки будет сведена к нулю. Весь алгоритм выполнения работ:

1. Разметка. На вертикальный выступ надень заготовленный шаблон и отметь место врезки будущего приточного клапана.
2. Фрезеровка. Крупным сверлом сделай несколько отверстий по прямой линии, ножом сделай прорезы или используй электрический лобзик. То же самое сделай на наплаве рамы.
3. Монтаж планки и клапана. На тыльную сторону планки нанеси герметик и приложи к створке. Чтобы укрепить конструкцию, дополнительно воспользуйся саморезами.
4. Установка козырька. С наружной стороны окна зафиксируй защитный козырек, закрепи его саморезами.
5. Конечный этап. На данном этапе установи створку окна на место, закрепи всю фурнитуру обратно.

Чтобы проверить, как функционирует приточный клапан, необходимо установить режим проветривания – свежий воздух будет забираться снаружи, а изнутри выходить на улицу.

Описание и свойства

Герметично закрытые окна приводят к недостатку кислорода в комнате, а через открытые створки поступает неконтролируемый поток воздуха. Если отворить фрамуги в нескольких помещениях, появится сквозняк, будет проникать уличный шум, пыль. Закрытые наглухо форточки такого эффекта не создадут, но комната проветриваться не будет.

Особенности работы приточного клапана:

• компактное приспособление не забирает пространство;
• решает вопрос регулярного поступления свежего воздуха;
• в помещении нет сырости, повышенной влажности, не появляется плесень.

Клапан бывает накладным или врезным — это зависит от конфигурации и конструкции устройства.

Эффективность работы увеличивается, если в комнате есть вентиляционное отверстие или принудительная система вентиляции.

У вас стоит приточный клапан?

Да
0%

Нет
100%

Планирую поставить
0%

Проголосовало: 4

Принцип действия

Влажность повышается от бытовых паров, которые появляются в результате жизнедеятельности. Воздух должен циркулировать, влажный сменяться сухим, чтобы человеку было комфортно. Конденсат появляется, если концентрация пара переходит критический предел.

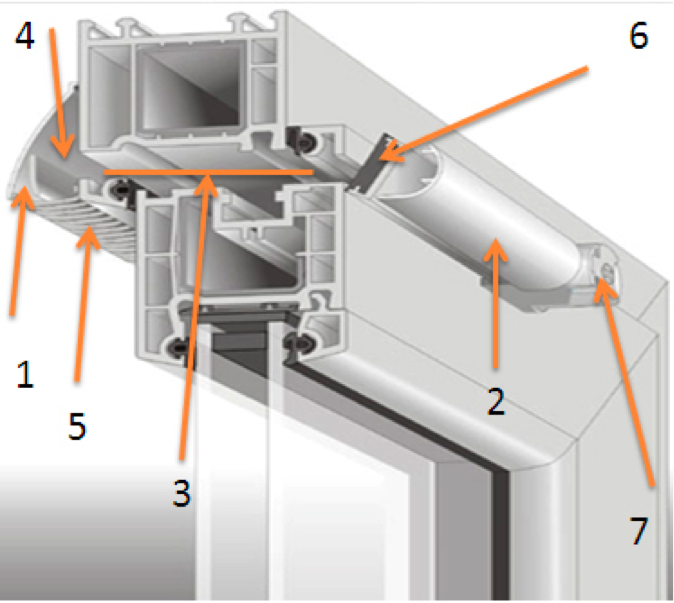

Устройство оконного клапана для воздухообмена:

• воздухозаборник принимает уличные воздушные массы, деталь располагается снаружи окна на раме;
• защитный козырек над заборником предохраняет вход в канал от снега, осадков, пылевых потоков;
• проводящий внутренний канал для воздуха находится в раме;
• узел в комнате на коробке окна состоит из форсунки, регулятора работы, фильтра.

Принцип действия в том, что свежие потоки всасываются в комнату, а углекислый газ и влажные массы выдавливаются через вентиляцию под действием разного давления.

Технические характеристики

Характеристики клапана Ventec VT 1301

Рабочие параметры важны для эффективной работы. Например, пропускная способность и производительность зависят от сечения проходного канала и разницы давления воздуха внутри и за окном.

Основные технические характеристики устройств для нормального воздушного обмена:

• способность пропускать свежие потоки на уровне 20 – 35 м³/ч при разнице давления в 10 Па;
• комфортная степень изоляции от наружного шума — 30 – 35 Дб;
• способность держать тепло, сопротивляться охлаждению — 0,58 Вт·м²;
• средние габариты устройства 350 х 13 х 32 мм.

Оконный приточный клапан чаще имеет белый цвет, но есть возможность заказать под раму. Для этого используют международный каталог RAL.

Плюсы и минусы оконных клапанов

Не образуются сквозняки
Регулярная подача свежего воздуха
Снижение влажности в помещениях
Простота монтажа и эксплуатации
Отсутствие конденсата на стеклах
Не пропускает уличный шум
Можно регулировать интенсивность работы

Качественные клапаны с регулятором стоят дорого
Одного устройства не всегда достаточно
В сильный мороз может обледенеть
Если нет фильтра, нужно регулярно чистить от пыли

Сравнение с другими вентиляционными системами

Производительность работы разная у всех систем воздухообмена, они также отличаются уровнем производимого шума, наличием фильтров, сложностью монтажа и обслуживания.

Другие виды проветривания:

• стеновой клапан;
• механический проветриватель с вентилятором;
• бризер.

Стеновой клапан также работает бесшумно, если применена система без принудительной подачи — в этом вентиляционный клапан для пластиковых окон походит на это устройство. Производительность при подаче воздуха у рамного прибора ниже, т. к. стеновые механизмы рассчитаны на 50 – 90 м³/час. У стенового устройства есть возможность подогрева воздуха.

Механический проветриватель выполнен по аналогу со стеновым, но в его конструкции всегда есть вентилятор. По сравнению с оконным клапаном, такой механизм подает больше воздуха (до 40 – 120 м³/час). В нем, как и в оконном канале, нет климат-контроля.

Бризер отличается от всех установок наличием системы контроля климата и тремя степенями фильтрации. В некоторых моделях встроен рекуператор для внутреннего воздуха, его дополнительной очистки в приборе.

Как выполнить монтаж клапана самому

Самое сложное в ходе установки приточного клапана — создание сквозного отверстия в стене. Если оно предусмотрено проектом, то работа предстоит совсем не сложная. Когда же дом выстроен и в его стенах не планировалась установка приточных клапанов, придется сделать это самостоятельно или пригласить специалиста.

Разрешения на эту работу не требуется, т.к. нормативами разрешено делать в несущей стене без каких-либо согласований одиночные продушины сечением до 30 см.Прорезать отверстие в стене можно двумя способами.

Сверление отверстия первым способом

Чаще всего для сверления отверстия применяют перфоратор. Сначала на стене размечают контур, добавив к диаметру цилиндра допуск с таким расчетом, чтобы корпус прошел сквозь отверстие свободно. Так как толщина несущей стены обычно колеблется в промежутке 40 – 100 см, то в этих же пределах подбирают и длину клапана.

Если в теле бетона попадается арматура, ее просверливают сверлами по металлу

Следующий шаг — сверление ряда мелких отверстий от 10 до 12 мм по внешнему очертанию контура. Расстояние между этими отверстиями около 10 мм. Далее между отверстиями выбивают с использованием молотка и зубила остатки материала. Отверстие идеальной формы таким способом получить не удастся, кроме того, не исключены сколы, трещины на стене.

Второй способ сверления отверстия

Быстрее и эффективнее можно получить отверстие с использованием алмазного сверления. Применяемая при этом сверлильная установка, дополненная алмазным сверлом-коронкой, заменяющим бур, укомплектована:

• двигателем довольно большой мощности;
• сверлильным приводом;
• комплектом алмазных коронок с разными диаметрами;
• стойкой направляющей, зафиксированной на станине.

Благодаря тому, что в зону бурения автоматически поступает вода для охлаждения инструмента, заодно смывается и пыль. Пробоина в стене будет иметь точные размеры и абсолютно гладкую поверхность внутри.

Пошаговое описание процесса алмазного бурения выглядит так:

1. Размечают место для установки буровой штанги. Для этого на стене откладывают отрезок, равный расстоянию между анкером основания и коронкой.
2. Просверливают технологическое отверстие, используя перфоратор.
3. Фиксируют станину, для чего сначала вгоняют анкер в технологическое отверстие. Чтобы станина не повредила стену, подкладывают под нее кусок мягкого материала.
4. Закрепляют пленку длиной до пола и шириной около 300 мм под местом, предназначенным для установки резинового манжета. Это предотвратит загрязнение стены охлаждающей жидкостью.
5. Вставляют манжет в корпус буровой машины, где для этого предусмотрено специальное место. Далее, подсоединяют шланг для оттока охлаждающей жидкости, насадив его на патрубок и надежно зафиксировав хомутом.
6. Последовательно собирают бурмашину. В конце надевают соответствующего диаметра алмазную коронку. Для подачи воды подсоединяют шланг к ручке установки.
7. После достижения рабочего давления путем накачивания насоса с использованием ручной помпы, ждут, пока установка наберет полные обороты, и начинают бурение. В это время охлаждающая жидкость орошает место бурения, не только охлаждая инструмент, но и убирая грязь.

Когда толщина стены превышает 50 см, длины коронки может не хватить для того, чтобы просверлить ее насквозь за один прием. Поэтому на первом этапе из коронки выбивают бетонный стержень, а затем монтируют удлинитель и продолжают процесс.

После включения установки, коронку приближают к стене до полного контакта с ней. После этого нельзя сильно давить на регулировочную ручку — это может привести к надлому зубцов на рабочем алмазном инструменте

Завершив бурение, установку демонтируют с соблюдением обратной последовательности. Мокрую бетонную пыль под манжетой убирают влажной тканью.

Монтаж приточного клапана

Подготовив отверстие, приступают к непосредственной установке клапана. Для этого канал для инфильтрации вгоняют в предназначенное для него место снаружи вровень со стеной. Предварительно трубу обертывают изоляцией. Внутри помещения труба должна немного выступать. Оставшееся в отверстии свободное пространство запенивают, а в трубу вставляют теплоизоляцию. Она же будет предохранять и от шума.

При сверлении сквозного отверстия под приточный клапан необходимо соблюсти уклон около 3⁰ в сторону двора. Если не соблюсти это условие, в воздуховоде будет накапливаться влага

Следующим шагом будет установка решетки. Посадочное место на решетке и на наружной стене покрывают силиконом, затем вставляют ее в воздуховод. Далее, монтируют внутренность клапана, предварительно нанеся на посадочные места силикон. Креплением шайбы фильтра к внутренней стенке процесс установки клапана для притока завершается.

Необходимые инструменты и материалы

Сверление стены своими руками будет сложной без специального оборудования Из всех отдельных технологических процессов сборки и установки устройства самым трудоемким является проделывание отверстия в наружной стене.

Поскольку толщина ее обычно составляет 0,3-0,5 метра, рекомендуется использовать мощный перфоратор или электрический отбойный молоток, особенно это касается стен в панельных домах.

В целом самостоятельно собрать и установить клапан можно и самому, для этого понадобятся:

• перфоратор;
• дрель;
• набор длинных буров по бетону или камню;
• набор сверл;
• нож;
• пила по металлу;
• отвертка;
• пассатижи.

Наружная решетка крепится к стене дюбелями и саморезами. Канализационная труба в отверстии в панели или кирпичной кладке требует надежной фиксации, для этого используется монтажная пена.

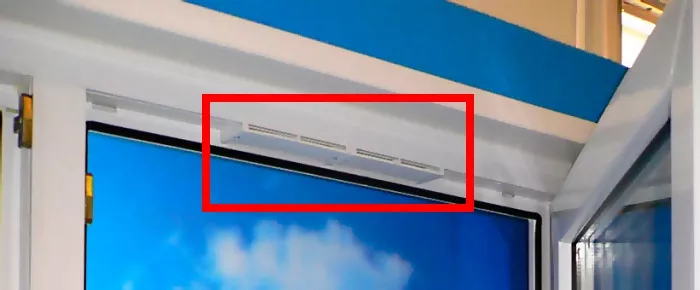

Как установить вентиляцию на стеклопакет с перфорацией?

К выполнению данной схемы установки вентиляционного клапана нужно отнестись ответственно и учитывать определенные моменты: монтаж клапана проводят на снятой створке, в теплый сезон, пропиливание выполняют очень осторожно, чтобы не повредить профиль рамы и уплотнитель. Створку надлежит убрать с петель, поставить в вертикальное/наклонное положении

С нее снимают все, что может помешать при фрезеровке: обвязку от фурнитуры: угловую передачу, ножницы и ответные планки

Створку надлежит убрать с петель, поставить в вертикальное/наклонное положении. С нее снимают все, что может помешать при фрезеровке: обвязку от фурнитуры: угловую передачу, ножницы и ответные планки.

Какие инструменты и расходники нужны?

Для того чтобы выполнить устройство вентиляционного клапана с перфорацией, нужно предварительно подготовить шаблон по которому будут выполнять сквозные отверстия в ПВХ-профиле. Кроме того исполнителю потребуется подготовить такие инструменты и приспособления:

• напильник с мелкозернистым напылением;
• электрический лобзик;
• шаблон для перфорации;
• электрическая дрель с набором сверл Д= 0.5/1 см;
• герметик, лучше силиконовый.

Технология монтажа по шагам

Процесс интеграции вентклапана в оконную конструкцию с перфорацией состоит из нескольких этапов: разметка, фрезеровка, установка, герметизация и сборка конструкции в обратном порядке.

Пошаговая инструкция установки вентклапана на ПВХ-окне:

1. Закрепляют на снятой створке верха шаблон и по нему отмечают место врезки прибора.
2. Сверлом большого диаметра высверливают по шаблону в ряд несколько отверстий и соединяют их электролобзиком.
3. Срезы полученного шаблонного отверстия и контуры клапана обрабатывают герметиком.
4. Прикладывают клапан к створке и закрепляют его к рамной конструкции саморезами.
5. Внутренний блок клапана устанавливают к раме и защелкивают крепеж на планке крепления.
6. Проверяют надежность и прямолинейность расположения клапана.
7. С внешней стороны окна на саморезы закрепляют защитный козырек.
8. Во время установки все стыки обрабатывают герметиком.
9. Устанавливают в обратном порядке фурнитурную обвязку.
10. Устанавливают на петли створку.
11. Проверяют работу створки и остальной арматуры.
12. Проверяют работу клапана, при необходимости выполняют настройку в соответствии с инструкцией завода-изготовителя.
