Вентиляционный клапан на пластиковое окно. как установить своими руками?

Установка приточных клапанов на окна

Для установки приточных клапанов используется две технологии: с предварительным сверлением (вырезом) рамы, и без него. Определяют требуемый тип монтажа от конструкции устройства.

Монтаж приточного клапана со сверлением

Предварительно нужно подобрать необходимые инструменты, для монтажа потребуется: электродрель и электролобзик, напильник плоский, сверла с заточкой по металлу (диаметр 5-10 мм), герметик силиконовый, маркер, строительный нож.

Как сделать вырез под приточный клапан с дальнейшей его установкой?

1. Желательно для точной разметки подготовить шаблон контуров, имеющегося клапана. По нему маркером отмечают верхнюю часть створки окна под будущую перфорацию. Причем отметки ставятся с обеих сторон. При этом для более удобной работы лучше снять ее.

Створку окна снять очень просто, нужно выкрутить болт с нижней петли, и вынуть штифт с верхней!

2. В отмеченных точках нужно просверлить отверстия сверлом 5 мм (работать аккуратно, сверля с обеих сторон поочередно!). Потом их нужно развальцевать большим диаметром (10мм).
3. Электролобзиком по контуру вырезаются остатки материала между отверстиями. Все заусеницы нужно убрать напильником. В итоге должна получиться щель с ровными одинаковыми краями.
4. На верхнюю кромку створки нужно установить монтажную планку от клапана. Предварительно соединение обрабатывается герметиком.
5. В этой же кромке створки окна вырезается паз (лобзиком), и шлифуется напильником.
6. С наружной стороны нужно установить воздухозаборник.
7. Становить створку на место.
8. Проконтролировать положение воздухозаборника относительно щели, и смонтировать на монтажную планку впускной клапан.
9. Проверить работоспособность устройства, и выставить настройки.

Более просто сделать монтаж без вырезов в раме. При этом с инструмента понадобится только нож, крестовая отвертка (шуруповерт и бита), маркер и линейка. Технология особенно актуальна на деревянных окнах, где трудно подготовить вырез в раме.

Монтаж делают следующим образом.

1. Оконную створку можно не снимать. Нужно отпереть ее, и снять часть резинового уплотнителя в соответствии с размером клапана в верхней части.
2. Из комплектации устройства в полученный вырез приклеить прокладку.
3. В сам уплотнитель вставляются заглушки.
4. Клапан крепится на подготовленное посадочное место, по схеме сверху вниз, и кронштейнами на улицу.
5. Ввинтить саморезы, через кронштейны.
6. В паз под кронштейнами установить уплотнитель.

Где купить систему приточной вентиляции для квартиры: обзор рынка с ценами, отзывами, полезными советами

Бренд / Модель	Цена, руб.	Технические параметры, особенности
TION/ O2 Standard	20100-25800	Приток воздуха до 120 м³/часФильтры грубой и тонкой очистки Максимальный уровень шума − 52 дБЧетыре скорости вентилятора
TION/ 3S Standard	29900-36100	Максимальный приток воздуха − 140 м³/часТри фильтраМаксимальный уровень шума − 35дБ6 скоростей вентилятораВозможность подключения блока MagicAirУправление с мобильного гаджета с применением специализированного ПО
Ballu/ AirMaster BMAC-200 Base	26000-26900	Приток – до 200 м³/часУровень шума – до 45 дБЧетыре фильтраКласс защиты по стандарту − IP20Встроенный электронагреватель
Blauberg/ Winzel Expert	24900-29900	Приток − от 15 до 50 м³ за часОдин фильтр грубой очисткиВстроенный рекуператорВоздуховод − 160 ммШум – до 30 дБ.
Lufberg/ iFresh LFU	21000-29800	Температурные датчикиЭлектронагреватель мощностью 800 ВтПульт ДУМаксимальный уровень шума − не более 39 дБ.
MMotors/ Эко-Свежесть 03-И	17500-20600	Приточная вентиляция с датчиками температуры и влажностиКласс защиты − IP44Один фильтр грубой очисткиВстроенный нагревательный элемент − 440 Вт
Shuft/ ECO 250/1-3,0/1	24100-25800	Подключаемый канал − 250 ммЭлектронагреватель мощностью 3 кВтПриток – до 780 м³/часМодуль управления – опция за дополнительную плату
КИВ/ 125	1900-3500	Круглый/квадратный каналПроизводительность – до 50 м³/часРучная регулировка клапана

Чтобы приточную вентиляцию купить без ошибок, следует изучить отзывы владельцев:

Grilur, Россия, приточная вентиляция Lufberg Ifresh: Достоинства: Подогрев входящего воздуха. ДУ, дизайн. Одним, но не менее важным, критерием выбора для нас был уровень шума. При наглядном сравнении, т.е. фактической поочерёдной работе систем, по собственному субъективному мнению (на слух, без измерения децибел приборами), iFresh оказался самым тихим.

Недостатки: Хотелось бы предложить производителю поискать возможность уменьшения размеров, но при сохранении существующих качественных характеристик.

Подробнее на Отзовик: http://otzovik.com/review_2271679.html

Типичное место правильной установки приточной вентиляции в квартире с фильтрацией – над радиатором системы отопления

Tess, Альметьевск, Домвент:Достоинства: В нашей квартире после установки пластиковых окон повысилась влажность, запотевали окна, в углах и на стенах появилась плесень. Мы заказали монтаж приточного вентиляционного клапана «Домвент» и не пожалели об этом! В течение нескольких суток нормализовалась влажность в помещении, стало легче дышать, начали высыхать углы. Сделали ремонт и повторного появления плесени не наблюдается! Дома свежий воздух, ночью спится отлично! Рекомендую всем, у кого есть маленькие дети!

Недостатки: Отсутствуют!

Подробнее на Отзовик: http://otzovik.com/review_390524.html

Олга Вольга, Россия, Тион 3S: Достоинства: Компактный, хорошо вписался в интерьер, простое управление, несколько режимов, работа сервисной службы. Режимы выбираются с помощью пульта, с этим проблем нет. Можно установить только на приток, приток-циркуляцию внутри, циркуляцию внутри помещения (меню). Есть функция подогрева воздуха (градусник на пульте), можно вообще без подогрева. Уменьшение − усиление притока воздуха (значок вентилятор), на максимум можно ставить для быстрого кратковременного проветривания, для постоянной работы нужно снизить скорость. Шумит умеренно.

Недостатки: Запах полгода до замены прибора на новый».

Подробнее на Отзовик: https://otzovik.com/review_4852391.html

Итак, вентиляционные системы для квартиры в статье рассмотрены достаточно подробно. Для получения дополнительной информации пользуйтесь комментариями к статье. Здесь же задавайте собственные вопросы, делитесь отзывами о типовых тематических предложениях рынка и преимуществах собственных инженерных решений.

Видео с установкой простейшего клапана приточной вентиляции профессиональной бригадой:

Пластиковые окна с вентиляцией

Определяя способ проветривания квартиры, требуется учитывать множество факторов.

Выбирая максимально эффективный вариант, руководствуются следующими критериями:

• возможность организации постоянного притока свежего воздуха в жилое помещение;
• обеспечение качественной фильтрации поступающих извне атмосферных масс;
• возможность поглощения уличных звуков, пониженное шумовое сопровождение работы;
• наличие автоматизированных систем управления интенсивностью проветривания;
• стоимость основного и дополнительного оборудования.

Рассмотрим подробнее существующие способы проветривания.

Приточные вентиляционные клапаны для улучшения микроклимата в помещении

Самые распространённые виды клапанов — стеновые и оконные. Стеновые клапаны бывают разных конструкций: от простых, защищенных решеткой снаружи и заглушкой внутри, до электрических с использованием вентиляторов, фильтров и подогрева воздуха. Они предназначены для более глобального решения вопроса приточной вентиляции, особенно это актуально там, где постоянно используются кондиционеры. В любом случае стеновой клапан в основе своей представляет сквозное отверстие в наружной стене, причем для эффективности диаметр отверстия должен быть достаточно внушительным, от 12-16 см.

Стеновой клапан

Толщина стен в современных домах не даёт возможности наружному воздуху успеть прогреться до комнатной температуры и нужны дополнительные мероприятия по его подогреву, т.к. через такое отверстие поток холодного воздуха очень ощутим. На самом деле эта идея уже давно использовалась при строительстве домов, но для лучшей её реализации входное наружное отверстие и выходное отверстие в помещение должны располагаться на разном уровне и закладывать их нужно ещё при строительстве дома. Ну а сейчас, прежде чем делать сквозное отверстие в стене, нужно к этому серьёзно подготовиться, изучить различные варианты и быть уверенным, что такое решение обосновано.

Другая разновидность – это оконные вентиляционные клапаны. Самое лучшее — позаботиться о вентиляции своего жилья ещё на этапе установки окон и сразу заказать их с системой проветривания. Но по различным причинам многие этого не делают, не смотря на то, что необходимость наличия клапанов для проветривания в металлопластиковых окнах уже указана в строительных нормативах. Далее в статье мы поговорим о том, как своими руками сделать клапан приточной вентиляции на пластиковых окнах.

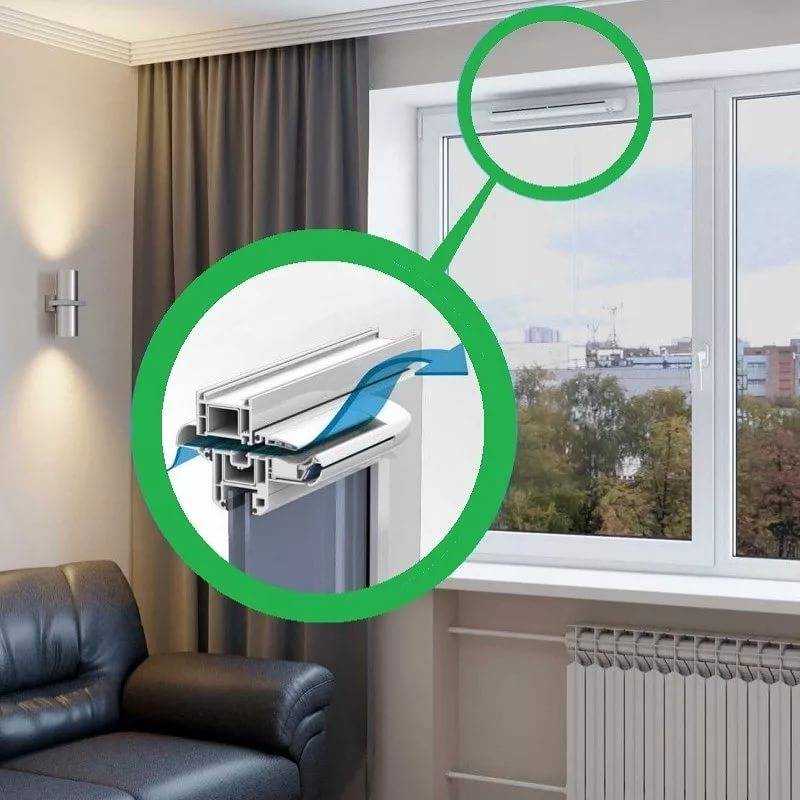

Оконный вентиляционный клапан, устанавливаемый на оконную створку

Как устроить проветривание в пластиковых окнах

Обеспечить приточную вентиляцию в уже установленных пластиковых окнах помогут несложные и практичные в применении приточные клапаны, которые монтируются на раму и створку окна (получаются окна с вентиляцией). Они имеют небольшой размер и современный дизайн, так что они никак не повлияют на эстетику помещения, но помогут улучшить вентиляцию в доме. Самое главное, что они позволяют проветривать помещение круглосуточно без открывания окон. Их выпускают разные производители и, в зависимости от комплектации, они могут обеспечить достаточную степень шумозащиты и необходимый объем воздуха. Вентиляционные клапаны есть как с ручным управлением, так и автоматические, регулирующие поток воздуха по показаниям датчиков. Например один из самых популярных оконных клапанов АЭРЭКО работает по принципу гигрометра и регулирует расход воздуха в зависимости от относительной влажности в помещении: чем выше уровень влажности тем шире открывается створка проветривателя и больше воздуха попадает в помещение. Таким образом, не нужно постоянно открывать-закрывать клапан, но на случай необходимости предусмотрена возможность и ручной регулировки. Эти клапаны легко устанавливаются на окна. Возможно даже установить такой вентиляционный клапан самостоятельно, если есть опыт работы с лобзиком. Сам принцип установки не сложный, но нужны определенные навыки и поэтому для установки оконного клапана типа АЭРЭКО, требующего сверления профиля, лучше обратиться к специалистам.

Приточный клапан АЭРЭКО

Тем, кто предпочитает самолично контролировать процесс подачи воздуха через клапан, подойдет проветриватель типа Air-Box Comfort. Клапан устанавливается в притворе окна без фрезировки профиля, таким образом сохраняя его целостность.

И он обладает ещё одним замечательным достоинством — это легкая установка приточного клапана своими руками. Поэтому установка оконного клапана типа Air-Box Comfort является быстрым и доступным способом улучшения вентиляции помещения. Этот клапан подходит для всех видов пластиковых окон: распашных и откидных.

Приточный клапан Air-Box Comfort

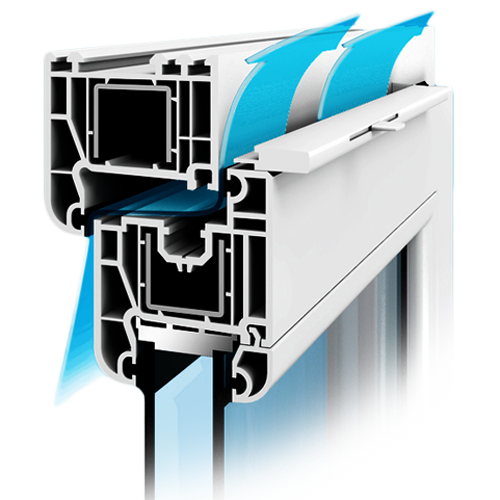

Особенности устройства и работы приточного клапан

Чтобы установить клапан, нужно в намеченной области окна и рамы, убрать резиновый уплотнитель. Вместо него прикрепить другой, менее толстый. Вслед за этим монтируется и сам клапан с пассивной вентиляцией.

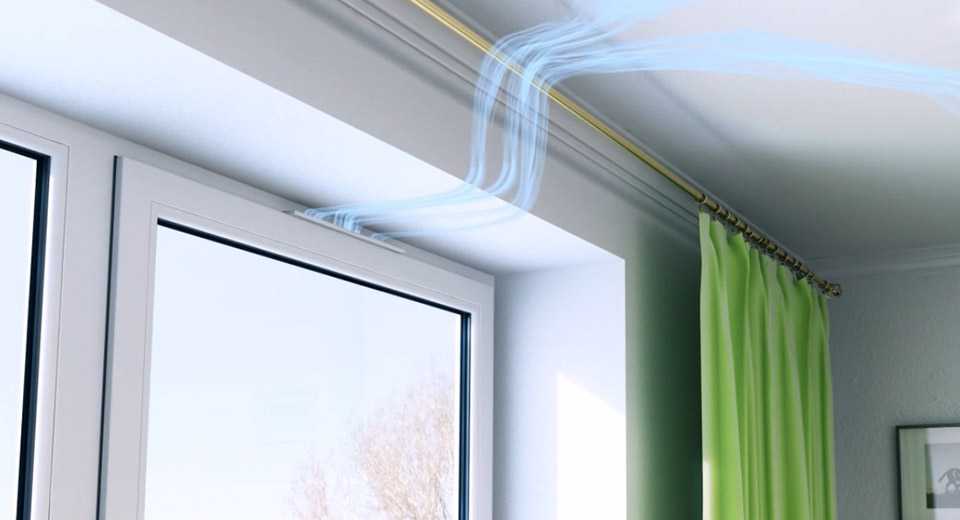

Принцип действия приточного клапана такой же, как и в обычной вентиляции. Через него, свежий воздух поступает в помещение, а нагретый комнатный поднимается по вытяжке и выходит на улицу. Это естественная циркуляция воздуха, возникающая из-за разницы уличного и комнатного давления.

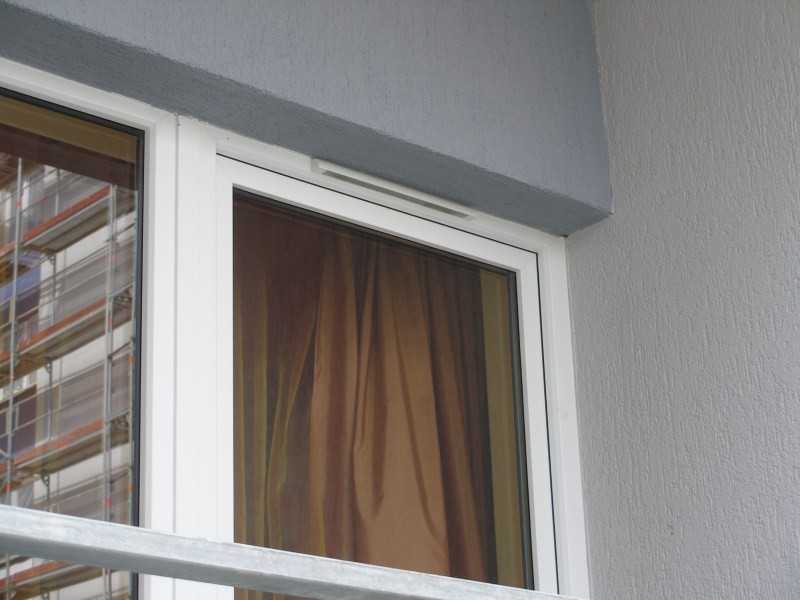

В приточном клапане имеется воздухозаборник. Его следует монтировать с уличной стороны окна. Он снабжается козырьком, который не дает попадать внутрь атмосферным осадкам. В пластиковом корпусе окна устанавливается телескопический канал, и закрепляется с помощью гильзы.

Самая сложная часть приточного клапана – это его внутренняя часть. В ней имеется простой фильтр, и выпускная форсунка. Завершает конструкцию регулирующий механизм. Он регулирует подачу воздуха.

Чтобы вентилирующий клапан работал, нужно создать необходимые условия в помещении. Входная дверь должна быть закрытой и не пропускать воздуха. Иначе работа клапана будет нарушена.

В помещении должны быть вентиляционные отверстия с вытяжными трубами. Межкомнатные двери должны иметь внизу зазор не менее 2 см, тогда воздух будет свободно циркулировать.

Виды приточной вентиляции: какая лучше для квартиры

Приточки можно разделить на две большие группы: со свободным током воздуха и с принудительным нагнетанием. Первые работают на принципе разности давления и представлены в виде различных клапанов, вторые оснащены специальным механизмом и выбор таких изделий более широк.

Виды приточной вентиляции для квартиры:

1. Клапаны – самые простые и недорогие изделия. Их можно установить на окна или в специальные отверстия в стенах. Они открывают воздушному потоку доступ в квартиру.
2. Канальный вентилятор – механический прибор для подачи свежего воздуха. От простого клапана его отличает наличие вентилятора, который нагнетает подачу воздуха и способ монтажа. Он устанавливается в вентиляционных каналах, обеспечивая беспрерывный приток воздуха в помещение. Благодаря высокой производительности и простоте действия его часто используют в офисах и больших помещениях, где нужна качественная регулярная вентиляция.
3. Приточная установка – полноценное устройство для обеспечения стабильной подачи свежего воздуха в квартиру. Помимо вентиляции выполняет функцию очистки и подогрева. Приборы способны обеспечить необходимый объем рециркуляции, что снабдит человека необходимым содержанием кислорода. По-другому такие изделия называются бризеры или аэрогиверы, но по сути все это синонимы. Первый бризер выпустила компания Тион, тем самым закрепив за собой это название. Остальные бренды начали использовать термин «аэрогивер».

Оптимальным решением для спальни или жилой комнаты будет качественная приточная установка. Она поможет создать оптимальный микроклимат, обеспечит качественное проветривание при нахождении в комнате большого количества людей или мягкую тихую циркуляцию воздуха во время ночного сна.

Канальные вентиляторы хороши в качестве вспомогательных устройств в квартире, где установлены иные вентиляционные решения. Например, на кухне в дополнение к кухонной вытяжке.

Клапаны следует использовать в случае, если за окном располагается чистая зеленая зона. Они хороши для частных домов или для квартир с окнами видом на лес или парк. Размещение подобных установок над проезжей частью или в загрязненной атмосфере будет менее эффективным.

Приточный клапан для пластиковых окон: для чего необходим?

Главным инструментом микроклимата для жилплощади выступает система проветривания. Воздушные массы должны постоянно обновляться, находиться в непрерывной циркуляции. Иначе в жилище создастся нездоровая обстановка. Воздух будет тяжелым и спертым, значительно вырастет уровень влажности, может образоваться плесень и грибковые отложения.

Металлопластиковые окна выполняют шумозащитные функции, помогают предотвратить теплопотери. Но из-за особенностей своего строения, они полностью блокируют проникновение чистого воздуха в жилплощадь. Чтобы не допустить ухудшения микроклимата, производители создали лучшую вентиляционную систему, которая помогает чистым воздушным массам попадать в помещение.

Вентиляционная фурнитура евроокон состоит из нескольких элементов:

• профили с вентиляционными отверстиями;
• ограничители открывания;
• уплотнители с воздухопроницаемой прокладкой;
• шпатик, оснащенный регулирующим механизмом.

Проблема доступа воздуха может быть решена постоянным проветриванием.

Тем не менее, обозначенная методика недоскональная:

• потоки воздуха при открытии окна не поддаются регулированию, из-за чего появляются сквозняки;
• распахнутые створки ухудшают шумоизоляцию, нарушая теплообмен в помещении;
• в холода и во время осадков обеспечить проветривание будет сложнее.

Подбор основных характеристик клапана

Клапан приточного воздуха – незаменимое приспособление для городских квартир, где установлены металлопластиковые окна

Чтобы самому выбрать устройство по всем правилам, необходимо обратить внимание на перечень критериев – они помогут разобраться в эффективности и производительности моделей

Диапазон производительности

Так как для нормальной работы приточника необходима разница давления в помещении и на улице, то пропускная способность будет одним из главных показателей современных устройств. Этот показатель учитывается, исходя из давления, поэтому в описании приобретаемого прибора необходимо учитывать диапазон производительности. Стандартный показатель перепада, который рассчитывается производителями, равен 10 Па.

При различных перепадах давления характеристики производительности будут изменяться. Например, при перепаде давления 2 Па производительность некоторых моделей равна 73 куба воздуха в час. При этом, если перепад давления будет равен 10 Па, то производительность увеличится до 160 кубов воздуха в час. Для квартиры в многоэтажке лучше выбирать устройство с показателем 30-40 кубов воздуха в час, при перепадах 10 Па.

Обеспечение шумоизоляции

Средний показатель шумоизоляции равен 35-40 дБ. Клапан, который необходимо монтировать в окно, должен соответствовать этим данным. После монтажа приспособления уровень шума не должен измениться. В данном случае щелевые клапаны проигрывают фальцевым, они не обеспечивают шумоизоляции. Для их эксплуатации необходимо организовать продолговатое отверстие, через которое будет происходить естественная циркуляция воздуха.

В некоторых современных моделях конструкция устроена таким образом, что внутри располагаются специальные звукоизоляционные каналы. При работе устройства оно дополнительно поглощает шум, не давая посторонним звукам проникнуть в помещение. Такое приспособление будет уместным при наличии маленьких детей в квартире.

Температурный режим эксплуатации

Климатические клапаны обладают еще одной важной характеристикой – каждая модель рассчитана на эксплуатацию при определенном температурном режиме. Нормальная естественная вентиляция будет осуществляться при температуре +5 градусов за окном. Тогда клапан может самостоятельно забирать свежий воздух, запуская его внутрь

Через имеющееся вентиляционное отверстие все водяные пары выводятся наружу, но не стоит забывать о сильных перепадах температуры

Тогда клапан может самостоятельно забирать свежий воздух, запуская его внутрь. Через имеющееся вентиляционное отверстие все водяные пары выводятся наружу, но не стоит забывать о сильных перепадах температуры.

Например, зимой, при минусовых показателях, приточный клапан может замерзать и покрываться слоем льда. Это влияет на его работу, делая ее сложной или невозможной. Поэтому современные системы используют методику «теплового разрыва». Тогда между внутренней частью, сделанной из металла, и наружной частью размещается специальная пластиковая планка. Температурная передача не производится, поэтому прибор работает в обычном режиме.

Возможность регулировки

Выбирая приточный клапан в дом, стоит обратить внимание на возможности точного регулирования интенсивности забора и выпуска воздуха. Этот критерий необходим, когда пользователю нужно самостоятельно задать параметры для эксплуатации. Клапаном управляют вручную или автоматически

Если выбирается последний вариант, то устройство самостоятельно подбирает оптимальные параметры влажности и температуры. Клапан сам создает необходимые климатические параметры в помещении

Клапаном управляют вручную или автоматически. Если выбирается последний вариант, то устройство самостоятельно подбирает оптимальные параметры влажности и температуры. Клапан сам создает необходимые климатические параметры в помещении.

Ручной клапан можно регулировать механическим образом:

1. Вверху конструкции расположен специальный ползунок.
2. Приспособление отвечает за открытие и закрытие вентиляционной шторки.
3. Поворачивая ползунок в разные стороны, можно добиться уменьшения или увеличения размера отверстий для притока воздуха.

Регулировать приток воздуха вручную владельцам кажется неудобным, поэтому они приобретают автоматические устройства. Они дороже, но работают самостоятельно, лишая жителей квартиры проблем с неорганизованной вентиляцией.

Пример монтажа проветривателя с перфорацией

Процесс установки проветривателя будет меняться согласно его конструктивным особенностям. Зачастую может потребоваться фрезеровка рамы, однако иногда в этом необходимости.

Проведение подготовительных работ

Перфорированный клапан рекомендуется монтировать вверху окна. Планируя врезку приспособления, рекомендуется учитывать такие нюансы:

• установка пройдет быстрее и легче, если створку изначально открыть;
• лучше осуществлять монтаж летом – тогда непогода не сможет помешать работе;
• делая отверстия для щелевого проветривания, необходимо действовать аккуратно, чтобы не повредить уплотнительные приспособления на окне.

Список необходимых инструментов

Чтобы установить приточник на раму самостоятельно, важно подготовить список инструментов. Фрезеровка не обходится без электрической дрели

К ней необходимо подобрать сверла правильного диаметра, например, 5 и 10 мм. Также пригодится:

1. Мелкозернистый напильник.
2. Электрический лобзик.
3. Подготовленный шаблон – его можно изготовить самостоятельно, из картонки или металла.
4. Силиконовый герметик – пригодится для заполнения щелей после монтажа.

Шаблон для разметки также можно изготовить из оргалита – небольшой отрезок материала просверливают в нескольких местах на одинаковом расстоянии. Затем такой шаблон можно приложить к оконной раме и сделать пометки, где будут проходить вентиляционные отверстия.

Поэтапный ход установки и крепления

При установке вытяжного клапана стоит соблюдать последовательность работ, тогда вероятность ошибки будет сведена к нулю. Весь алгоритм выполнения работ:

1. Разметка. На вертикальный выступ надень заготовленный шаблон и отметь место врезки будущего приточного клапана.
2. Фрезеровка. Крупным сверлом сделай несколько отверстий по прямой линии, ножом сделай прорезы или используй электрический лобзик. То же самое сделай на наплаве рамы.
3. Монтаж планки и клапана. На тыльную сторону планки нанеси герметик и приложи к створке. Чтобы укрепить конструкцию, дополнительно воспользуйся саморезами.
4. Установка козырька. С наружной стороны окна зафиксируй защитный козырек, закрепи его саморезами.
5. Конечный этап. На данном этапе установи створку окна на место, закрепи всю фурнитуру обратно.

Чтобы проверить, как функционирует приточный клапан, необходимо установить режим проветривания – свежий воздух будет забираться снаружи, а изнутри выходить на улицу.

Все известные разновидности

Клапан вентиляции для пластиковых окон — это лишь на первый взгляд простое устройство. Он подразделяется на несколько разновидностей, которые имеют существенные конструктивные отличия. Их следует знать, чтобы подобрать оптимальный вариант.

Фальцевые

Это самый простой, а главное дешевый вариант. С их помощью уличный воздух поступает в помещение через небольшие вырезы. Главные достоинства этой технологии заключаются в следующем:

• Низкая стоимость.
• Нет необходимости демонтировать установленные ПВХ окна.
• Гарантирует сохранение звукоизоляционных свойств стеклопакета.
• Высокая скорость и простота монтажа.
• Возможность автоматизации.

Среди всех достоинств затесался один, но очень важный минус — слабая пропускная способность. Из-за этого фальцевая вентиляция при закрытых окнах имеет слабую эффективность.

Щелевые

Свежий воздух в помещение поступает благодаря специальным каналам. Обычно они имеют размер в диапазоне 160-400 на 10-16 мм. Как правило, такой клапан оснащен двумя блоками — впускной и регулирующий. На более продвинутых моделях он один (универсальный). Плюсы технологии:

• Абсолютная защита от внешних факторов (осадки, насекомые). Это обеспечивается благодаря наличию регулирующего блока.
• Высокая (в нашем случае средняя) пропуская способность.
• Можно использовать без демонтажа стеклопакета.

Серьезный минус в данном случае можно найти лишь один — относительно сложный монтаж. Однако некоторые модели лишены даже такого недостатка (об этом позже). Поэтому эта категория наиболее популярная сейчас.

Накладные

В жилых помещениях такие конструкции практически не применяются. Это связано с их серьезными недостатками:

• Серьезно снижается теплоизоляционные свойства окон.
• Звукоизоляция сводится практически к нулю.
• Установить такой клапан приточной вентиляции можно только до монтажа стеклопакета. В частности, необходимо корректировать размер проема.

Однако эта технология нашла широкое применение в производственной сфере. Главная причина этого — высочайшая пропускная способность.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Где установить приточный клапан

Существует три основных варианта для монтажа приточного клапана:

Над источником тепла.

В этом случае наружный воздух попадает в комнату уже подогретым, а также стимулируется его конвекция.На высоте 2/3 от окна, что составляет около двух метров от пола, и на расстоянии 0,3 м от оконного откоса. Воздушная масса будет направлена к потолку, где она смешается с теплым комнатным воздухом.В местах с повышенной сыростью. Это может быть угол дома, уже начавший покрываться плесенью.

Приточные клапаны для усиления вентиляции уместны не только в стенах частных домов, но и на нижних этажах многоквартирных домов.

В последнем случае лучшим местом будет пространство между подоконником и радиатором. Востребованы эти устройства в детских учреждениях, где свежий воздух особенно важен. С помощью такой конструкции обеспечивают оптимальный микроклимат в помещениях для содержания животных и птиц.

Ошибочно думать, что установив один клапан, вы решите проблему с недостатком чистого воздуха. Это возможно только в том случае, если в его конструкцию включено устройство для принудительной вентиляции.

Когда этого нет, воздухообмен происходит в результате разности давлений внутри помещения и снаружи.

Один стеновой клапан при перепаде давления в пределах 10 Па, которое наблюдается в нормальных условиях, обеспечивает поступление до 30 мᶾ/ч.

Это является нормой для одного человека. При большей разности давлений, увеличивается и объем воздуха, попадающего в комнату. Поэтому, для достижения нужного эффекта придется устанавливать еще один клапан дополнительно или принудительное вентилирование.

Производят и приточные клапаны, которые встраивают в вентиляционные шахты.

Обычно это делают в санузле, в ванной, кухне. Перед их монтажом следует протестировать тягу. Для этого проверяют наличие притока воздуха при открытой форточке, при помощи зажженной спички, поднесенной к отверстию.

Эти ручные способы проверки могут не сработать в жаркое время года. Разогретый летним солнцем воздух становится более тяжелым, чем во время прохлады. Из-за этого давление в вентиляционном канале снизится и даже при удовлетворительно работающей системе, пламя или лист бумаги не будут притягиваться.

При выборе на фасаде места установки клапана, нужно учесть, куда эта стена направлена. Лучше, когда забор воздуха происходит не со стороны улицы, где наблюдается активное движение транспортных средств, а со двора.

Рекомендации по монтажу

При установке устройства любого типа нужно работать аккуратно, чтобы не повредить стекло. Если пойдет трещина на одном листе, поменять его нельзя, придется заказывать новый стеклопакет.

Для монтажа клапана готовят материалы и приспособления:

• установочный шаблон продают в комплекте с клапаном, приобретают отдельно или готовят самостоятельно;
• гарнитуру приточного клапана;
• клей для прокладки, герметик;
• уплотнитель по длине изделия и два куска короче на 3 см;
• саморезы по металлу с мелкой резьбой;
• три заглушки для фиксации клапана.

Необходимые инструменты

Фрезы

Для удаления участка прокладки потребуется строительный нож с выдвижным и сменным лезвием.

Другие инструменты:

• отвертка крестообразная и под прямую шлицу;
• линейка и рулетка;
• уровень, отвес, маркер;
• электрическая дрель и лобзик, сверла по диаметру на 0,5 мм меньше размера саморезов;
• напильник.

В зависимости от способа монтажа может понадобиться ручная фреза для формирования отверстий в коробке окна.

Подготовительные работы

Находят область расположения клапана. Одиночный прибор устанавливают вверху створки, выбирают центральное место. Для этого измеряют длину профиля, полученное значение делят на два, откладывают величину от края.

Дальнейшее положение размечают рулеткой, прочерчивают линии с помощью линейки. Участок выбирают так, чтобы не зацепить при сверлении или фрезеровании край стеклопакета

Важно не ослабить конструкцию профиля

Подготовка металлопластиковой рамы к монтажу клапана включает операции:

аккуратно удаляют резиновую прокладку, участок вырезают ножом;
осторожно вытягивают уплотнитель из паза на профиле.

Если работают по створке, ее лучше снять, открутив петли.

Технология монтажа

Монтаж с фрезеровкой:

• размечают створку, ставят шаблон, по нему делают отверстия;
• размечают контур прорезей, убирают шаблон;
• лобзиком или фрезой формируют пазы между отверстиями;
• закрывают фрамугу, переносят отверстия на раму;
• размечают пазы на коробке шаблоном, повторяют фрезеровку.

С внутреннего бока ставят монтажную панель, окончательно заделывают все элементы, регулируют работу устройства.

Приточное устройство без фрезеровки ставить проще.

• клапан прикладывают к верху фрамуги, отмечают контуры;
• с внутреннего бока линии продолжают до прокладки;
• вынимают уплотнитель, меняют его тем, что идет в комплекте;
• клапан фиксируют саморезами к месту установки.

Инструкция по установке вентклапана в окно

Современные приточные клапаны имеют весьма практичную форму и просты в установке.

Разработчики придали им современный дизайн, что в совокупности с небольшим размером конструкции позволяет прекрасно вписаться в пластиковое окно, не нарушая общий дизайн.

Главный плюс вентиляционного клапана – круглосуточное обеспечение притока воздуха в помещение без необходимости открывания окон.

Различают два вида клапанов:

• с ручным управлением;
• с автоматическим управлением.

Разница заключается в наличии датчиков в автоматических клапанах. Они самостоятельно регулируют объем приточного воздуха, поступающего в помещение, в зависимости от показаний влажности воздуха, процента углекислого газа в помещении. Клапан вентиляции самостоятельно открывает створки больше или меньше, запуская в помещение необходимое количество свежего воздуха. Также в клапанах с автоматическим управлением предусмотрено ручное регулирование.

Главными преимуществами вентиляционного оконного клапана считаются:

• отсутствие шума при больших объемах поступления воздуха, его наличие не влияет на шумоизоляцию окна;
• фильтрация поступающего в помещение воздуха;
• возможность регулировки объема приточного воздуха;
• распределение воздуха по помещению происходит в вертикальной плоскости;
• возможность установки на оконные профили любых видов;
• легкость монтажа вентиляции в пластиковое окно своими руками.

Установка клапана в окно требует минимальных навыков в строительстве и небольшого количества рабочих инструментов. Состоит она из пяти этапов.

Далее рассмотрим пошаговый процесс монтажа клапана в окно.

Этап #1 — подготовка инструментов и материалов

Первый этап включает в себя подготовку необходимых инструментов и материалов к работе и определение места, где будет установлен клапан.

При подготовке необходимо подобрать следующие инструменты: канцелярский нож, отвертка либо шуруповерт, двусторонний скотч, линейка.

А теперь поговорим о материалах, которые необходимы для изготовления и монтажа приточного клапана.

Для этого потребуются:

• пластиковая гарнитура, которая будет играть роль клапана (либо приобретенный клапан, цена которого в районе 1000 рублей);
• три отрезка уплотнителя разной длины (один по длине клапана);
• саморезы;
• три заглушки для крепления клапана.

После того, как подготовлены материалы и инструменты, предстоит определить место установки вентиляционного клапана. Так, клапан должен размещаться в верхней части створки и примерно посередине. С помощью линейки производится разметка дальнейшего расположения клапана.

Стоит отметить, что выбирая место размещения клапана нужно стараться не зацепить при установке фурнитуру окна.

Также на этом этапе нужно подготовить пластиковое окно к монтажу. Для чего аккуратно удалить резиновый уплотнитель. Для чего при помощи канцелярского ножа делаются аккуратные надрезы и дальнейшая выемка слоя уплотнителя.

Этап #2 — крепление клапана на дюбели

Второй этап начинается с установки в пазы, где находился резиновый уплотнитель, крепежных дюбелей. Это необходимо для дальнейшего крепления клапана в створке окна.

Два крепежных дюбеля устанавливаются по краям, а третий – в центре между первыми двумя.

Далее производится непосредственная установка клапана. Чтобы его зафиксировать предварительно наносится двусторонний скотч, после чего клапан устанавливается на окно в нужном положении.

После этого к профилю окна клапан закрепляется при помощи саморезов. Они вкручиваются в уже установленные дюбеля.

Этап #3 — монтаж уплотнителя

На этом этапе необходимо взамен извлеченного уплотнителя вставить подготовленные или идущие в комплекте вентиляционного клапана два уплотнителя.

Функционирование клапана обеспечивает приток воздуха. Для этого стандартный уплотнитель пластикового окна нужно заменить на уплотнитель из комплекта. Его длина 35 см, поэтому необходимо будет удалить такой же отрезок уплотнителя с окна. Удаление производится на раме, находящейся напротив установленного клапана.

На этом процесс установки клапана в пластиковое окно можно считать оконченным. Осталось только выполнить его регулировку.

Этап #4 — настройка и регулировка клапана

После монтажа необходимо отрегулировать объем поступающего в помещение воздуха при помощи специального движка, предусмотренного в конструкции клапана. Уровень мощности увеличивается от крайнего левого положения к крайнему правому.

Стоит отметить, что нахождение регулятора подачи воздуха (движка) в крайнем левом положении должно быть лишь при проведении регламентных работ.

Такое положение клапана не допускается при ежедневном использовании. Также в этом положении нельзя закрывать.
