Air box comfort и другие виды приточных оконных клапанов

Рейтинг лучших приточных клапанов на 2022 год

Для ПВХ-конструкций

2-ое место: Air-Box Comfort

Модель обеспечивает нормативный приток воздуха, необходимый для стандартной комнаты в квартире. Хорошо сохраняет режим тепло- и шумоизоляции. Прекрасно совместима со всеми видами поворотно-откидных ПВХ-окон. Обеспечивает плавную регуляцию воздухотока.

Наименование	Показатель
Страна-изготовитель	Китай
Ширина, мм	44
Высота, мм	20
Длина, мм	355
Вес, грамм	75
Цена, рублей	500

Air-Box Comfort Преимущества:

• Монтаж не требует фрезеровки окна;
• Уверенная защита от образования грибка и плесени;
• Поддержание нормативной циркуляции воздушных масс.

Недостатки:

Необходимость замены типового уплотнителя в окне на специальный.

1-ое место: Aereco EFM 1289

Стандартный саморегулируемый клапан для пластикового окна. В отличие от иных моделей, поступающие воздушные массы направляются не вертикально вверх, а под некоторым углом по отношению к окну, что препятствует возникновению наледи в холодное время. Обладает неплохим уровнем теплоизоляции, сохраняет установленный режим подавления звуковых вибраций.

Наименование	Показатель
Страна-изготовитель	Франция
Ширина, мм	50
Высота, мм	25
Длина, мм	390
Вес, грамм	120
Цена, рублей	1200

Aereco EFM 1289 Преимущества:

• Демократичная цена;
• Большой угол открытия заслонки;
• Увеличенная толщина.

Недостатки:

При инсталляции потребуется дополнительная фрезеровка окна

С регулируемой подачей

2-ое место: Maico ALD 125/125 VA

Популярная модель от европейского производителя. За счет тонкой настройки вариативности установки заслонки воздухообмен может быть настроен в пределах от 30 до 125 кубометров в час. В комплекте поставляет сетка от насекомых и дополнительная втулка. В конструкции применен новейший воздушный фильтр G-2.

Maico ALD 125/125 VA

Наименование	Показатель
Страна-изготовитель	Германия
Воздухообмен, куб.м./час	От 30 до 125
Воздушный фильтр	G-2
Диаметр, мм	125
Глубина, мм	500
Цена, рублей	11000

Преимущества:

• Хорошая комплектация набора;
• Элегантный внешний вид;
• В конструкции применены звукоизолирующие материалы.

Недостатки:

Малая обслуживаемая площадь – 30 квадратных метров

1-ое место: Вентс ПС 101

Современная модель клапана, призвана обеспечить эффективную циркуляцию кислорода как в бытовых помещениях, так и на производстве. Решетки изготовлены из качественного АБС-пластика. Специальная конструкция живого сечения позволяет производить равномерный и плавный забор воздушного объема. Благодаря сдержанному дизайну прекрасно вписывается в любой интерьер.

Наименование	Показатель
Страна-изготовитель	Украина
Воздухообмен, куб.м./час	45
Воздушный фильтр	G-3
Диаметр, мм	103
Глубина, мм	305
Цена, рублей	1700

Вентс ПС 101 Преимущества:

• Экологичный и компактный корпус;
• Улучшенный фильтр;
• Тихая работа.

Недостатки:

Изоляция в комплект не входит, приобретается отдельно

С механической вентиляцией

2-ое место: КПВ-125 (КИВ-125)

Данный клапан обладает демократичной конструкцией и демонстрирует усредненные показатели в работе. Обладает достаточно шумным вентилятором. Управление клапаном упрощено: специально выведен шнур, с помощью которого регулируется положение заслонки. В холодное временя года модель показала хорошие теплоизоляционные свойства.

Наименование	Показатель
Страна-изготовитель	Россия
Класс фильтра	Ф5
Габариты, мм	400х200х100
Диаметр, мм	133
Цена, рублей	2500

КПВ-125 (КИВ-125) Преимущества:

• Демократичная цена;
• Сравнительно легкий процесс монтажа для специалиста;
• Отлично борется с конденсатом.

Недостатки:

Внешний вид может дисгармонировать с интерьером.

1-ое место: Vakio Kiv

Данный клапан предназначен для монтажа в составе стеновой системы. Механическая вентиляция обеспечивается за счет сверх тихого вентилятора, который равномерно нагнетает воздух внутрь. Встроенный фильтр не пропускает в обслуживаемое помещение мелкие фракции грязи и пух с пылью. Благодаря скромному дизайну отлично вписывается в интерьер.

Наименование	Показатель
Страна-изготовитель	Россия
Класс фильтра	Ф6
Габариты, мм	470х222х94
Диаметр, мм	132
Цена, рублей	4900

Vakio Kiv Преимущества:

• Отличное соотношение в категории «цена/качество»;
• Сверх тихий режим работы вентилятора;
• Гарантированное отсутствие сквозняков.

Недостатки:

Не обнаружено

Разновидности моделей

Сегодня продаются сотни моделей, которые выпускаются различными брендами. Можно найти как дешевый вариант, так и дорогой. Главное отличие заключается в трех критериях:

• Материал изготовления. Различают пластиковые, металлические и конструкции из дерева.
• Как осуществляется регулировка воздуха: механическим или автоматическим путем. В первом варианте, человек должен контролировать поток самостоятельно, используя специальную шторку. Этот метод тяжелее осуществить, так как приходится постоянно корректировать уровень открытия, чтобы добиться комфортных условий. Автоматические модели просты, достаточно их установить и все, остальную часть продукт берет под собственный контроль.
• Способ поступления потока внутрь квартиры или офиса.

Последний пункт наиболее важен, так как от него зависит эффективность и качество продукта. Так существует три разновидности конструкций по способу поступления:

• Фальцевые – дешевый вариант, который подойдет для однокомнатных квартир. Пропускная способность небольшая, но сохраняется звукоизоляция. Холодный поток проникает при помощи специального отверстия, которое вырезается в раме. Установка продукта занимает минимум времени и не требует вмешательства в основную конструкцию оконного изделия.
• Щелевые – эти модели получили широкое распространение. Вентиляция помещения осуществляется благодаря движению воздушного потока в специальном клапане. Продукт оснащен воздухозаборником и регулирующим элементом. Чтобы установить такой вариант производить демонтаж окна необязательно. Преимущество – высокая пропускная способность. Недостаток – снижается звукоизоляция.
• Накладные – продукция этого типа распространена в производственных помещениях. Преимущество моделей – отличная вентиляция помещения. Недостатки – снижаются теплоизоляционные свойства, для монтажа окно полностью снимается.

Особенности конструкции стенового клапана

Конструктивное исполнение клапана предельно простое. Основными его элементами являются:

Воздуховод — пластиковая труба.

По нему воздух со двора поступает в помещение. Длина его должна быть большей, чем толщина стены.Корпус внутренний в виде цилиндра. Чаще всего его изготавливают с пластика.

Диаметр корпуса колеблется в пределах 6 – 13,3 см.Фильтр — слой вспененного полиэтилена. Он находится внутри корпуса и предназначен для направления воздушной струи в помещение.Защитная крышка. Она расположена на входе и является барьером на пути проникновения разнообразного мусора в помещение.

Во время морозов труба извне может покрываться наледью.

Выпадение конденсата и его замерзание приводит к образованию ледяной корки и уменьшению диаметра приточного клапана. С целью предотвращения этого процесса устанавливают поворотную крышку. Так как конденсат через отверстия в ней стекает вниз, корка льда не образовывается.

Воздуховоды отдельных изделий оснащены утеплителем-шумоизолятором из полифома. Он уменьшает уровень шума и предохраняет стену вокруг корпуса от промерзания. Стеновой клапан может иметь ручную систему регулировки или автоматическую.

Вторая оснащена датчиком гигрорегулирования, который определяет уровень влажности внутри помещения.

При превышении этого показателя заслонка приоткрывается, и воздушные массы поступают вовнутрь в большем объеме. Степень открытия канала можно увидеть на шкале, находящейся на оголовке клапана. Регулировка осуществляется плавно до полного закрытия вентиляционного хода.

Некоторые более сложные приточные клапаны производители оснащают рекуператором для нагрева воздушной массы. Иногда в комплекте присутствует выносной пульт, которым управляется нагреватель и вентилятор.

Установка клапана.

Клапан Air-Box Standart устанавливается в фальц оконной или дверной рамы. Вверху по class=»aligncenter» width=»640″ height=»480″ створки он прикручивается саморезами. Напротив него, на створке вырезается уплотнение и заменяется на прилагаемое в комплекте. В низу рамы, на вертикальных сторонах, в 10-15см от углов, справа и слева, также вырезаются уплотнения в раме и заменяются на прилагаемые. Вообще-то устанавливать прилагаемые в комплекте уплотнения не обязательно, они исполняют больше декоративную функцию, но на один миллиметр уменьшают вентиляционную щель, что снизит воздухоприток. Воздух с улицы попадает в межфальцевое пространство окна(пространство между рамой и створкой) поднимается вверх и выходит в помещение через клапан.

Что собой представляют Аэрбокс?

Устройства Аэрбокс предназначены для поддержания естественной воздушной аэрации

Работа их протекает в автоматическом режиме при полностью закрытом окне, за счет воздушных заслонок подвижного типа.

В современных вариантах клапанов Air Box при усилении ветра они самостоятельно прикрываются, сокращая объем поступающего воздуха в помещение.

Автоматическая работа заслонок позволяет регулировать процентное содержание влажности в воздухе, тем самым снижая вероятность возникновения условий для образования конденсата, способствующего биологическому загрязнению.

Принцип функционирования клапана Air Box:

1. На створке и раме окна монтируют корпус AirBox, для этого снимается часть заводского оконного уплотнителя.
2. Через сформировавшееся отверстие в оконной системе в комнату поступает уличный воздух.
3. Процесс регулирования воздухоподачи происходит благодаря регулировочной ручке устройства, перемещая ее в положение вправо/влево, в некоторых версиях она поворотного типа.
4. Благодаря естественному перепаду давления в воздушной среде и в помещении, примерно в 10 Па, воздух из внешней среды будет поступать во внутреннюю.
5. Заслонки сконструированы таким образом, что более холодный уличный воздух направляется вверх, нагревается там от более теплого воздуха и равномерно распределяется по всему помещению, в результате чего в него не поступают сквозняки и общая температура воздуха не падает.

Поскольку эффективность работы AirBox зависит от разницы давлений, которая определяется снаружи и внутри помещения и имеет максимальное значение в осенне-зимний период года, то именно в это время тяга имеет самую большую разницу.

Помимо климатического сезона, тяга зависит от множества внешних причин: месторасположения окна по сторонам света, высоты дома, розы ветров и климатических характеристик местности.

Выполняя наладку приточного клапана AirBox, специалисты не советуют полностью прикрывать клапан.

Для каких типов окон они подходят?

Этот принцип заложен в конструкцию вентиляционного клапана. Он устанавливается на раму и створку из любого материала и не портит его внешний вид.

При самой простой схеме монтажа Air Box без фрезеровки корпус не затрагивается, потребуется только удалить часть штатного оконного уплотнителя на створке и раме и установить более тонкое изделие. В этом же месте, с новым уплотнителем устанавливают и корпус приточного клапана.

В наибольшей степени установка таких вентиляционных устройств необходима для зданий, возведенных из монолитного железобетона, а также в частных домах, у которых слабая естественная вентиляция. Поскольку на таких объектах потребуется чаще открывать форточки и створки окон, что приводит к увеличению теплопотерь и росту затрат на нагрев помещения. Кроме того во время открытия окон, они становятся источниками повышенного уличного шума.

Конструкция и принцип работы

Изделие представляет собой узкий пластиковый корпус, который крепится на створку оконной рамы. Снаружи на окне такой клапан совершенно не заметен, поскольку в стандартной комплектации никаких наружных элементов (располагающихся со стороны улицы) – нет. Конструктивно он напоминает вентиляционный оконный клапан Aereco, отличаясь большим выбором моделей.

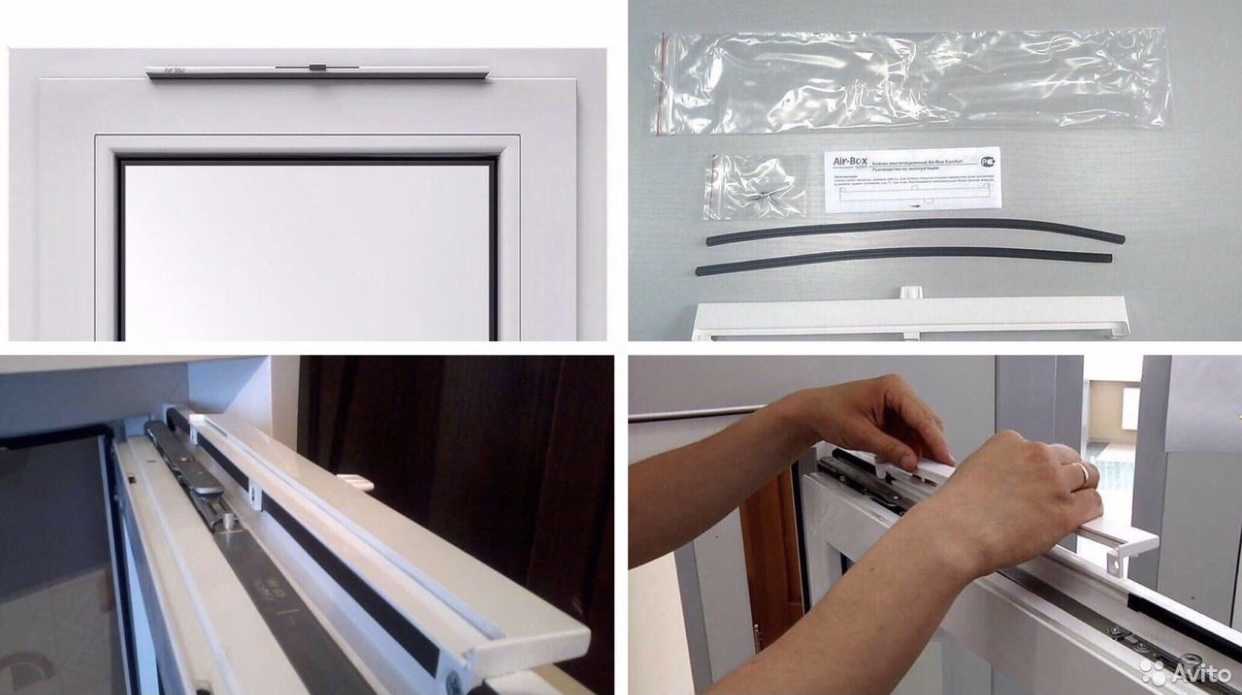

Комплект воздушного клапана Air-Box (любой серии) включает:

1. Пластиковый корпус вентклапана, устанавливается на створку окна и выводится внутрь (в комнату).
2. Комплект оконных уплотнителей, которые заменяют стандартные.
3. Комплект крепежей.

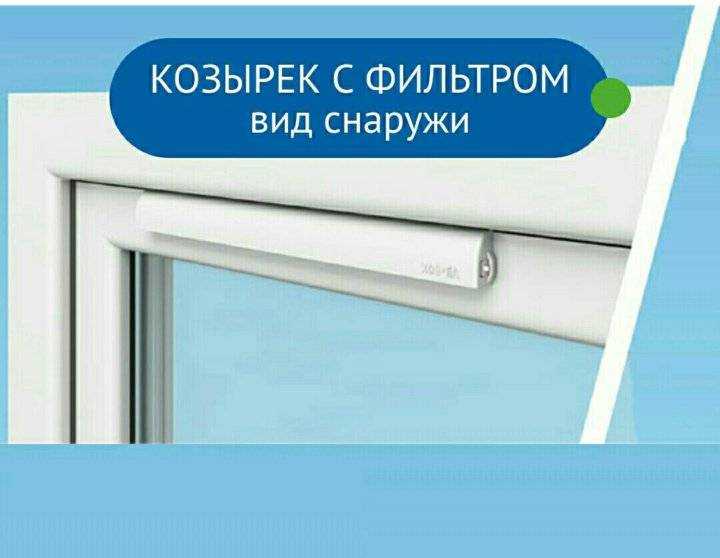

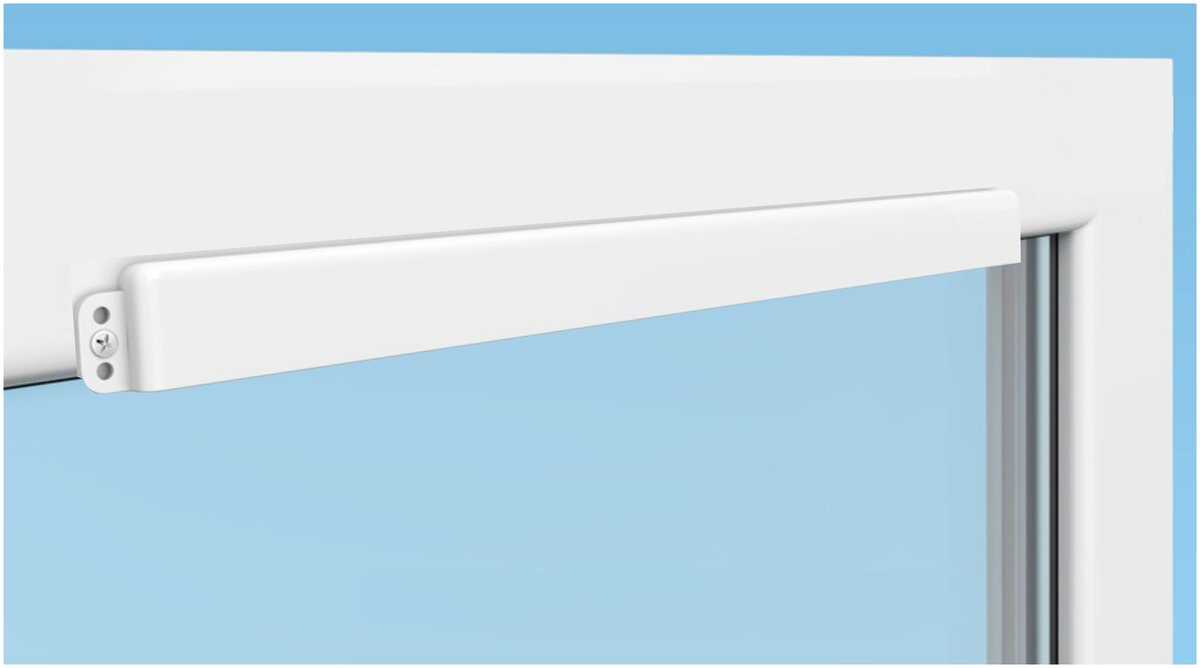

В верхней части на створку крепится сам клапан, пропускающий воздушный поток внутрь. На корпусе изделия располагается регулятор (его форма различается в зависимости от модели), который позволяет менять степень открытия вручную.

Вентиляция такого типа – естественная (клапан не имеет вентилятора), и работает только при условии, что в квартире имеется и нормально функционирует вентшахта или вытяжка.

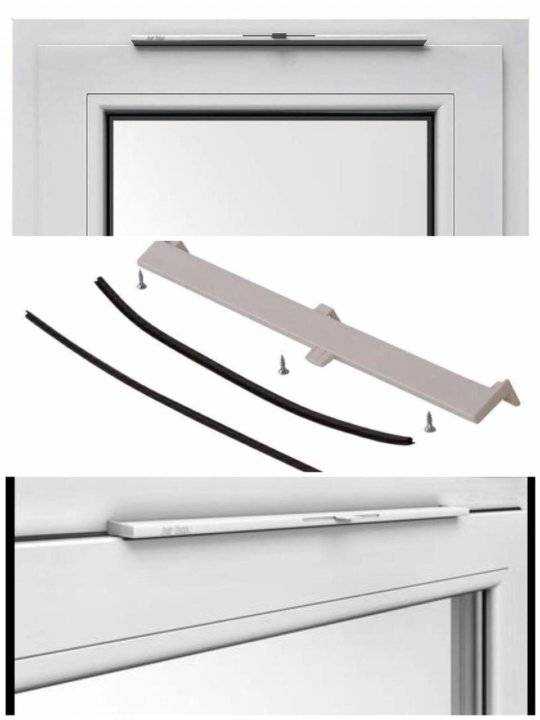

Комплект клапана Air Box Comfort (слева) и Standart (справа)

В таком случае создается перепад давления – на улице оно будет чуть выше, в помещении – чуть ниже, за счет чего воздух и будет поступать в квартиру. Среднестатистической величиной перепада считается показатель в 10 Па.

Поступающий по вентклапану воздушный поток направляется вверх, благодаря чему в комнате не возникает сквозняк и не падает температура.

Зачем применять?

Применение любых воздушных (или климатических, как еще их называют) клапанов необходимо по двум причинам:

1. Чтобы обеспечивать человеку (а также животным и комнатным растениям) достаточное количество свежего воздуха для дыхания.
2. Чтобы не допускать превышения уровня влажности в помещении.

По действующим санитарным нормам один взрослый человек, находящийся в жилом помещении, нуждается примерно в 30 м³/ч свежего воздуха. И это – если он спит, или занимается каким-нибудь «спокойным» делом: читает, сидит за компьютером.

При более активной деятельности – даже обычной уборке комнаты – эта потребность вырастает. Следовательно – клапан должен обеспечивать приток свежего воздуха для того, чтобы организм получат необходимый кислород.

Что касается второго пункта: зимой при повышении уровня влажности в комнате капли жидкости начнут конденсироваться на оконном стекле, раме, откосах и подоконнике (из-за разницы температур: за окном холодно, внутри – тепло).

Чем больше эта разница – тем больше и тем быстрее будет конденсироваться влага. Из-за нее может образоваться плесень на окнах, портящая отделку и вредящая организму.

Преимущества и недостатки устройства

Приточные оконные клапана от Air-Box обладают следующими преимуществами:

Схема прохождения воздуха через клапан Air Box

• возможность установки без сверления отверстий в раме и створке (у серий Standart и Comfort);
• простота и быстрота монтажа (как следствие из предыдущего пункта);
• дешевизна;
• возможность ручной регулировки поступающего количества воздуха (у серии Comfort и Comfort S);
• автономность (изделие не требует подключения к электросети).

Недостатки, впрочем, тоже имеются:

• отсутствие автоматического регулирования в зависимости от уровня влажности (как у вентиляционных клапанов Аэрэко, к примеру);
• малая пропускная способность у серии Standart, устанавливаемых без сверления рамы.

Принцип работы

Функционирование этого элемента происходит следующим образом:

• Воздух поступает в телескопическое отверстие;
• Очищается от некоторых вредных элементов;
• Проникает внутрь помещения.

Во время этого процесса излишки углекислого газа выдавливаются. Происходит это из-за разницы давления, так как поступает холодный воздух, а вымещается теплый (рекомендуемое значение температуры – не более 5 градусов по Цельсию). Если нарушить показатель, никакой разницы не возникнет, а прибор будет неэффективен. Поэтому если человек живет в теплых областях, то нужда в этом приборе отпадает, так как легче проветривать помещения вручную. Потеря тепла будет, но не такая критичная, как в холодное время.

Шаг 3: Проверка работоспособности

1. Проверка функционирования клапана

После установки приточного клапана необходимо проверить его работоспособность. Для этого необходимо открыть дверцу приточного шкафа и определить, работает ли клапан. Он должен успешно испускать воздух в комнату. Если клапан работает неправильно, возможно, во время установки была допущена ошибка. В таком случае, необходимо разобрать систему и устранить неисправность.

2. Проверка герметичности установки

После установки клапана необходимо проверить герметичность всей системы. С помощью специального прибора необходимо измерить давление воздуха в системе. Если давление уменьшается со временем, означает, что установка не герметична и нужно проверить всю систему на предмет наличия возможных протечек. Если будут найдены протечки, их необходимо устранить и все узлы повторно затянуть, соблюдая все требования инструкции по установке.

3. Проверка соответствия нормам технической эксплуатации

Перед эксплуатацией системы необходимо убедиться, что она соответствует всем нормам технической эксплуатации. Чтобы убедиться в этом, можно обратиться к сервисной документации и проверить все технические параметры работы системы. Если в процессе эксплуатации будут обнаружены какие-либо неисправности, необходимо своевременно их устранить.

В то же время, поскольку данная техника является достаточно сложной, наиболее точно все работы по установке приточного клапана и проверки работоспособности лучше доверить профессионалам с большим опытом работы. В этом случае риск малоэффективной работы или неисправностей в будущем значительно снизится, а потенциальные затраты на наиболее точную установку исключительно минимальны.

Установка

В комплект для установки вентиляционного приспособления входит:

Монтаж не требует профессиональных навыков, он прост и понятен, а компания-изготовитель прилагает подробную пошаговую инструкцию.

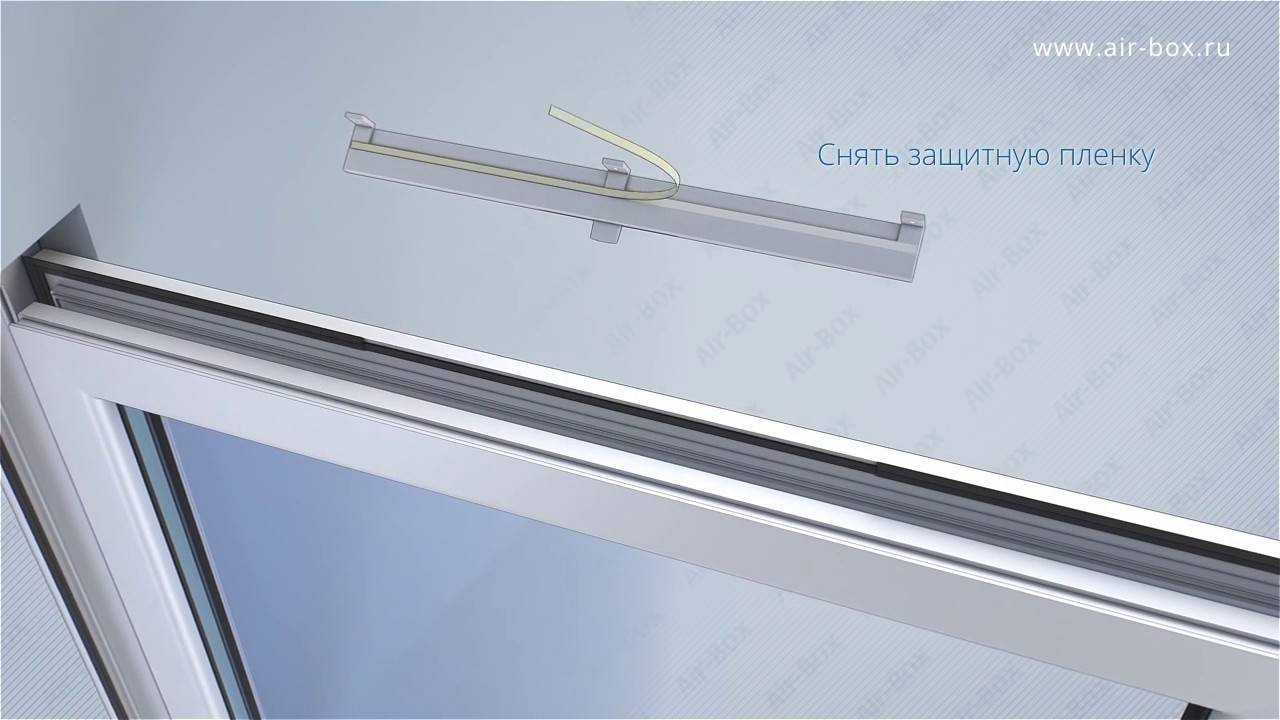

Первый шаг – разметка профиля рамы под укладку специального уплотнителя, идущего в комплекте. Он, в отличие от уже установленного, не прижимается плотно, а позволяет воздуху поступать в комнату. Работа выполняется при открытой оконной створке.

Желательно поместить клапан посередине окна. Измерив длину рамы, легко вычислить, сколько сантиметров отступить от каждой стороны, чтобы приспособление в 35 см оказалось в центре.Канцелярским ножом по разметке надрезают и вынимают оконный уплотнитель. На его место вставляет отрезок из комплекта.Разметку с рамы необходимо точно перенести на створку.

Уплотнитель на ней также вырезается и вынимается по размеру клапана, на 35 см.В паз створки вставляются три маленьких кусочка уплотнителя.

Их необходимо расположить около трех выступающих частей клапана, которые предназначены для фиксации саморезами на окне.С корпуса клапана снимают защитную пленку двухстороннего скотча, фиксирующего приспособление на створке.

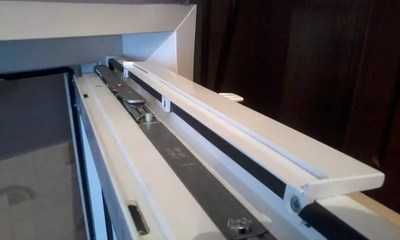

Аккуратно приклеив вентиляционное устройство к створке, закрутите отверткой саморезы в специальные отверстия.Между закрепленными участками укладываются два отрезка уплотнителя по 16 см каждый.

Установка завершена, теперь пластиковое окноне будет покрываться каплями влаги, а воздух в квартире будет свежим. Благодаря расположению вентиляционного отверстия, уличный воздух попадает под потолок и только смешавшись с теплым опускается вниз.

Вариант установки

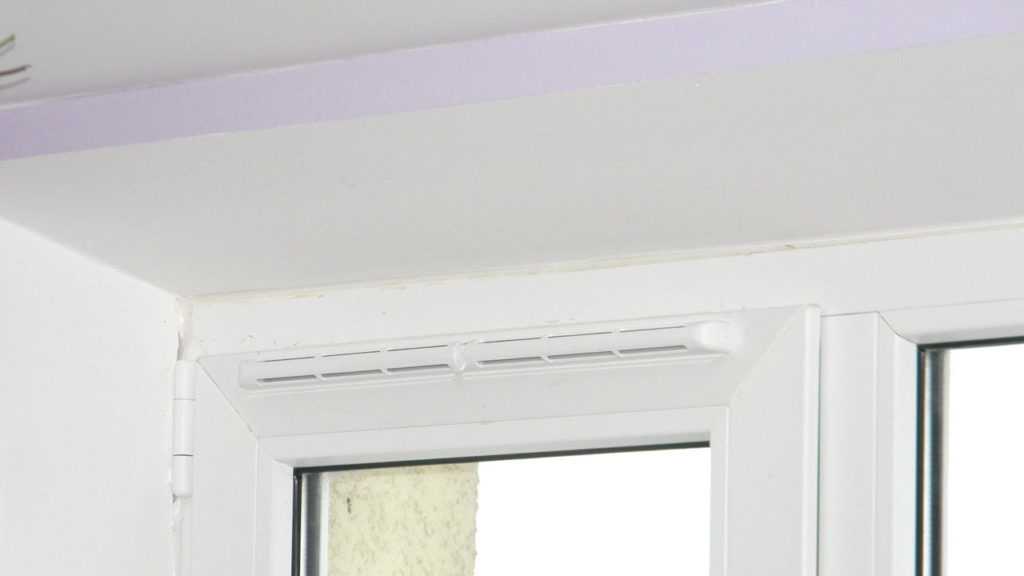

Клапаны другой конструкции требуют вырезания щели в профиле окна. Это трудный процесс, требующий специального инструмента, поэтому его используют редко.

Способы регулирования

Клапан для оконной вентиляции

В зависимости от устройства механизма клапана, поток приточного воздуха на пластиковых окнах с вентиляцией может регулироваться или иметь постоянные параметры. Оптимальные условия внутреннего микроклимата помещения поможет создать клапан с возможностью регулирования, которое бывает как ручным, так и автоматическим. Последний тип регулирования является более комфортным и осуществляется на основании показаний датчика гигрорегулирования, который отслеживает значение влажности воздуха в комнате. Регулирование происходит посредством перемены сечения проходного канала для воздуха в нескольких режимах, вплоть до полного закрытия. Максимальное сечение соответствует наибольшему значению влажности. Данный тип регулирования позволяет уменьшить теплопотери, поскольку проветривание происходит лишь тогда, когда в помещении находятся люди и происходит повышение влажности воздуха. Когда помещение пустует и влажность снижается, клапан полностью закрывается.

Выбору ручного способа настройки сопутствует необходимость постоянных раздумий о том, в какое время проветривать, какова очередность проветривания помещений и о времени открытия клапана, необходимого для проветривания. Ручная настройка способна лишь ограничивать воздушный поток при порывистом ветре. Такая настройка более грубая и может привести к возникновению сквозняков в помещении.

Разновидности клапанов вентиляции

1. Клапаны щелевого типа. Бывают механического и автоматического исполнения. Проветривание помещения происходит путем снабжения его свежим воздухом сквозь канал размером 170-400*12-16 мм. Клапан может иметь два блока: наружный (впускной) и внутренний (регулирующий), либо один универсальный. Достоинствами клапана является возможность обеспечения большого воздухообмена и установка без демонтажных работ оконных блоков.

2. Клапаны фальцевого вида. Обеспечивают приток наружного воздуха посредством фальцевых вырезов в оконном блоке. Характеризуются малой пропускной способностью, сохранением уровня звукоизоляции, демократичной стоимостью и также не требуют демонтажа окна для установки.
3. Клапаны накладного типа. Отличаются максимально высоким притоком воздуха и серьезными недостатками. К ним относится отсутствие возможности установки на имеющиеся пластиковые окна и ухудшение показателей звуко – и теплоизоляции. Нашли широкое применение в обеспечении вентиляции производственных объектов.

Достоинства систем и особенности клапанов

Сегодня, специально для установки на пластиковые окна, промышленность выпускает приточные клапана серии «Air-Box», которые имеют повышенную шумозащиту и полностью устраняют негативные последствия установки пластиковых окон:

1. Клапанные системы имеют современный дизайн, надежную конструкцию и небольшие габариты.
2. Устройства «Air-Box» позволяют осуществлять регулировку объема притока свежего воздуха жителями квартиры.
3. Монтаж клапанов может осуществляться как с фрезеровкой оконного профиля, так и без нее.
4. Характеристики клапанных систем приточной вентиляции полностью соответствуют регламенту организации воздухообмена в квартирах многоэтажных зданий и строительным нормам и правилам, введенным в действие в 2003 году – «Отопление, вентиляция и кондиционирование».

В настоящее время, на российском рынке вентиляционных систем, наибольшее распространение получили три вида изделий «Air-Box» – «Standart», «Comfort» и «Comfort-S». Все они позволяют повысить комфортность проживания, устраняют недостатки пластиковых окон и способствуют формированию оптимального микроклимата и создания более экологичной среды обитания.

Они отличаются производительностью, способом и местом установки. Модели «Air-Box Comfort» предназначены для установки в центральной части верхней оконной фрамуги.

Принцип работы всех трех модификаций клапанов одинаков и не требует сложных работ по переоборудованию оконных систем:

1. На месте демонтированных элементов стандартных уплотняющих элементов оконной конструкции, устанавливается корпус клапана, выполняющий функцию уплотнителя.
2. Уличный воздух через каналы клапана, естественным путем попадает внутрь помещения.
3. Для регулировки притока воздуха служит заслонка, которая специальной ручкой в большей или меньшей степени перекрывает рабочее сечение воздушного канала.

Рассмотрим более подробно конструктивные особенности каждой модели и специфику их монтажа и эксплуатации.

«AirBox-Standart»

Имеет наименьшую производительность и предназначен для установки на окна, в помещении где не требуется высокая эффективность вентиляции. Он достаточно просто встраивается на место демонтированных уплотнителей и обеспечивает саморегулирование поступления воздушного потока с улицы.

Клапанный механизм состоит из двух отдельных частей, каждая из которых рассчитана на определённую величину давления. При увеличении ее уровня свыше предусмотренного, клапанная заслонка автоматически зарывается.

Однако, большинство изделий адаптированы для монтажа на поливинилхлоридный профиль «REHAU» или «KBE».

Клапан «Air-Box Comfort» может быть установлен в двух вариантах:

1. С фрезеровкой (высверливанием) оконного профиля, при которой не требуется наращение целостности уплотнителя.
2. «Безфрезеровочный» вариант монтажа аналогичен установке клапанной системы «Standart».

В первом варианте, в оконном профиле фрезеруется сквозное отверстие размерами 160,010,0 миллиметров, которое играет роль воздушного канала и вдвое увеличивает производительность вентиляционной системы.

Однако по отзывам пользователей, обычная установка (без фрезерования отверстия) вполне обеспечивает нужный уровень воздухообмена в жилом помещении.

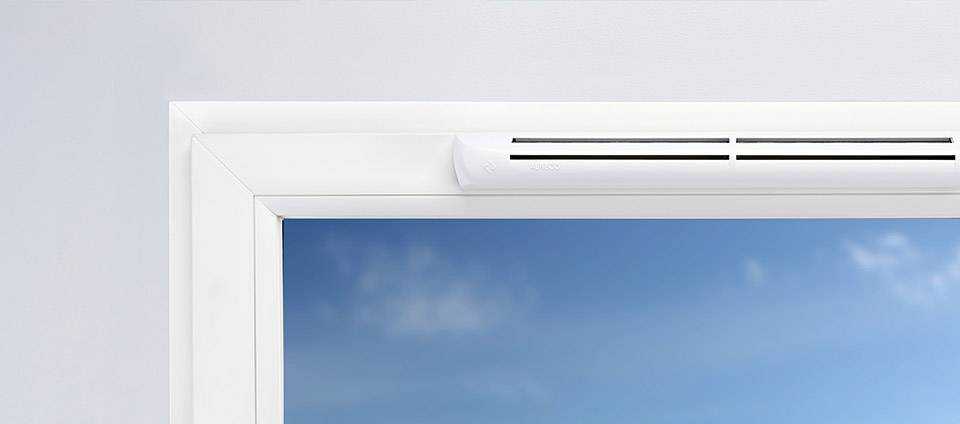

«Air-Box Comfort-S»

Предназначен для установки на глухие окна, не имеющие открывающихся створок или фрамуг. Для его работы требуется наличие сквозных отверстий в оконном профиле.

Регулировка производительности производится путем перекрытия заслонкой поперечного сечения воздушного канала.

Выполнить установку устройств «Comfort-S» своими руками достаточно затруднительно, поэтому эти изделия или устанавливаются в заводских условиях, при изготовлении окон, или их монтаж осуществляется силами специализированных организаций.

Прежде, чем остановить свой выбор на  этой модификации, следует знать некоторые особенности ее монтажа и эксплуатации:

1. При сверлении и фрезеровании поливинилхлоридного профиля, ослабляется прочность и жёсткость всей оконной конструкции.
2. При фрезеровке нарушается герметичность камеры профиля, что может привести к коррозии и ослаблению армирования.
3. При остановке моделей «Comfort-S» для защиты отверстий, выходящих наружу, имеется возможность установки дополнительного защитного козырька, который предотвращает попадание осадков внутрь высверленных отверстий.
