Размеры плиты перекрытия

Дополнительные сведения

Для изделий, предназначенных для использования в более сложных условиях эксплуатации, существует также особая классификация по типу напрягаемой арматуры, которая применяется в изготовлении конструкции. Также иногда маркируется и бетонный раствор.

Любой дом из блоков имеет стеновые перегородки, узнать о таковых из стеновых блоков можно здесь из статьи.

Основные виды бетона:

• Легкий бетон — «Л».
• Жаростойкий — «Ж».
• Силикатный — «С».
• Ячеистый — «Я».
• Мелкозернистый — «М».

Также классифицируют бетон по стойкости к воздействию агрессивной среды. Этот показатель обычно используется для обозначения проницаемости готового бетонного слоя. Используется в специальном строительстве, а для возведения индивидуальных домов достаточно применения бетона с нормальной проницаемостью.

Классификация бетонной поверхности:

• Бетон нормальной проницаемости — «Н».
• Бетон пониженной проницаемости — «П».
• Бетон особой проницаемости — «О».

Таким образом, можно получить основную информацию о железобетонных изделиях просто по их маркировке. Использование стандартов при производстве существенно облегчает выбор подходящей конструкции и расчет максимально возможной нагрузки. Преимуществами железобетонных балок перекрытий станут относительно доступная стоимость и простота монтажа. В зависимости от типа зданий выбирают монолитные или пустотелые плиты, каждая их которых имеет свои преимущества и недостатки. Для индивидуального строительства сортимент стандартных плит перекрытия предоставляет широкий выбор по самым разнообразным размерам и показателям.

В статье раскрывается информация про многопустотные плиты перекрытия и область их применения.

Приложение Б(справочное)

Термины, примененные в приложении А

Б.1 В приложении А применены следующие термины с соответствующими определениями:

Б.1.1 однослойный пол: Пол, состоящий из покрытия — линолеума на тепло- и звукоизоляционной основе, уложенного непосредственно на плиты перекрытия.

Б.1.2 однослойный пол по выравнивающей стяжке: Пол, состоящий из покрытия — линолеума на тепло- и звукоизоляционной основе, уложенного на выравнивающую стяжку, выложенную непосредственно на плиты перекрытия.

Б.1.3 плавающий пол: Пол, состоящий из покрытия, жесткого основания в виде монолитной или сборной стяжки и сплошного звукоизоляционного слоя из упруго-мягких или сыпучих материалов, уложенных на плиты перекрытия.

Б.1.4 пустотный пол: Пол, состоящий из твердого покрытия по лагам и звукоизоляционных прокладок, уложенных на плиты перекрытия.

Б.1.5 беспустотный слоистый пол: Пол, состоящий из твердого покрытия и тонкой звукоизоляционной прослойки, уложенных непосредственно на плиты перекрытия или на выравнивающую стяжку.

УДК 691.328.1.022-413:006.354	МКС 91.080.40
Ключевые слова: плита, плита перекрытия, сплошные плиты, многопустотные плиты, координационные размеры, конструктивные длина и ширина, типоразмер, типы, параметры, марка, бетон, класс, технические требования, арматура, закладные детали.

Редакция документа с учетомизменений и дополнений подготовлена

Основные функции и применение

Стандартная железобетонная плита представляет собой плоский кусок бетона прямоугольной формы с каркасом из стальных прутьев внутри и специальными петлями снаружи. Обычно такие плиты используются для монтажа перекрытий разнообразных зданий и сооружений. Существует большое количество изделий, которые отличаются по весу, размерам, параметрам.

Основные характеристики перекрытия железобетонными плитами:

• Прочность – из-за необходимости выдерживать серьезные расчетные несущие нагрузки
• Жесткость – в конструкции перекрытия должны быть исключены заметные перегибы даже при больших нагрузках, в связи с чем допустимым показателем считается 1/200 пролета для чердачных перекрытий и 1/250 пролета межэтажных перекрытий
• Теплозащита – особенно актуально для жилых зданий
• Звукоизоляция – для обеспечения оптимальной защиты помещения от внешних звуков
• Огнеупорность – в допустимых пределах
• Экономичность – желательно сочетание минимального веса с небольшой толщиной и высокими характеристиками прочности/жесткости
• Индустриальность всех элементов, простота монтажа

Главные функции и сфера применения плиты перекрытия ЖБИ:

• Формирование конструкций перекрытий, покрытий сооружений. Чаще всего плиты используются в таких конструкциях определенным образом: края изделия опираются на прогоны/стены, средняя часть воспринимает нагрузку (только рассредоточенную, тяжелые массивные предметы размещать запрещено – никаких колонн и т.д.).
• Восприятие нагрузки и обеспечение пространственной жесткости здания – плиты замоноличивают в один цельный диск, связанный жестко со стенами, что особенно актуально в сейсмоопасных зонах.
• Обустройство эксплуатируемой и плоской кровли – чаще всего используются плиты многопустотные для зданий и сооружений. В таких плитах прокладывают коммуникации (но никак не в швах).
• Использование б/у плит при выполнении самых разных задач (кроме основных – перекрытия из них лучше не делать) – сооружают дорожки, ограждения, заборы, мосты, подъездные пути, временные дороги, используют в качестве несущей конструкции для обустройства пола по грунту и т.д.

Общая стоимость плит перекрытий (размеры, вес могут быть разными) составляет до 20% общих расходов на строительство здания. Поэтому в данном случае актуальным является вопрос выбора оптимальных по свойствам изделий по подходящей стоимости.

С одной стороны, экономия на качестве может стать причиной быстрого разрушения сооружения, с другой же – нет смысла переплачивать за превышение параметров, которые не актуальны в эксплуатации.

Как покупать плиты перекрытия?

Основная рекомендация экспертов – покупать нужно только у проверенных поставщиков, которые работают напрямую с заводами-изготовителями и предоставляют сертификаты соответствия на продукцию. В противном случае вы рискуете купить плиты, изготовленные в «кустарных» условиях без соблюдения важных технологических аспектов

Важно понимать, что теплое время года на заводах, производящих качественную продукцию, всегда очередь – от недели до месяца, а плиты в наличии бывают только, если кто-то из покупателей отказался от заказа.

При доставке ЖБИ на объект обязательно нужно произвести внешний осмотр каждого изделия на предмет наличия недопустимых дефектов – трещин, механических повреждений, которые нередко случаются при погрузке, и др. Подобные конструкции уже не будут соответствовать заявленным характеристикам и использовать их для перекрытия – «себе дороже».

Фото 13. Трещины на плите, образовавшиеся в результате неправильной транспортировки или хранения

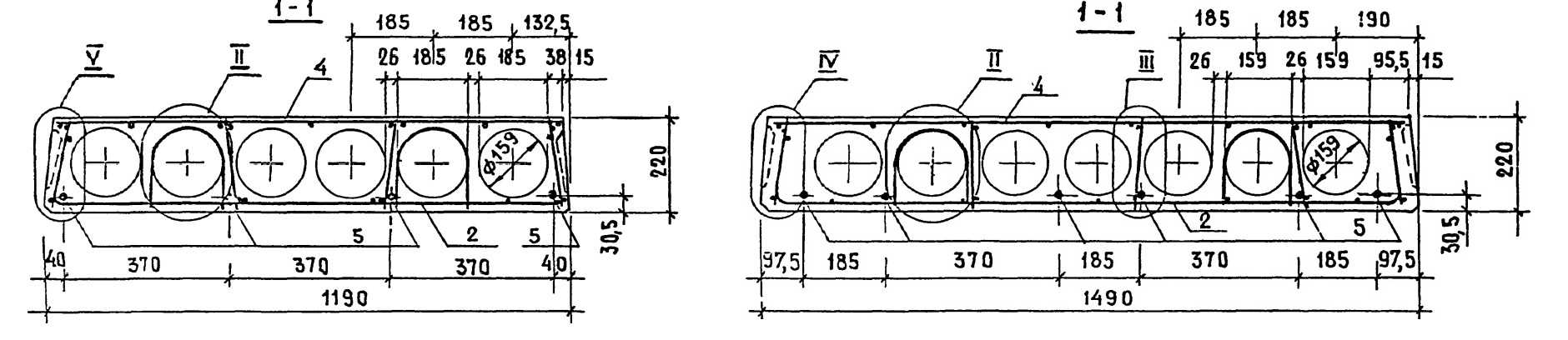

Маркировка многопустотных железобетонных плит перекрытий

Например: ПК63.12-3. АтVта

• 1ПК (ПК) — плита перекрытия толщиной 220 мм с круглыми пустотами диаметром 159 мм, для опирания по двум сторонам;
• 2ПК — толщиной 220 мм с круглыми пустотами диаметром 140 мм, для опирания по двум сторонам;
• 3ПК — толщиной 220 мм с круглыми пустотами диаметром 127 мм, для опирания по двум сторонам;
• 4ПК — толщиной 260 мм с круглыми пустотами диаметром 159 мм и вырезами в верхней зоне по контуру, для опирания по двум сторонам;
• 5ПК — толщиной 260 мм с круглыми пустотами диаметром 180 мм, для опирания по двум сторонам;
• 6ПК — толщиной 300 мм с круглыми пустотами диаметром 203 мм, для опирания по двум сторонам;
• 7ПК — толщиной 160 мм с круглыми пустотами диаметром 114 мм, для опирания по двум сторонам;
• ПГ — толщиной 260 мм с грушевидными пустотами, для опирания по двум сторонам;
• ПБ — толщиной 220 мм, изготовляемые методом непрерывного формования на длинных стендах и предназначенные для опирания по двум сторонам.

Наличие третьей буквы будет указывать на увеличение количества сторон опирания плиты перекрытия. Например: 2ПКТ — (буква Т три стороны) для опирания по трем сторонам, 1ПКК — (буква К четыре стороны) для опирания по четырем сторонам;

Первые две цифры в маркировке — длина плиты в дециметрах. Реальный размер L плиты перекрытия обычно на 20 мм меньше. Таким образом, 63 означает, что реальная длина плиты будет составлять 6280мм.

Вторые две цифры в маркировке — ширина плиты перекрытия в дециметрах, а реальная ширина обычно на 10 мм меньше. То есть, 12 означает плиту шириной 1190 мм. Стандартная ширина плит — 1,0; 1,2; 1,5; 1,8 м (990; 1180; 1490; 1790 мм), но большинство производимых плит – 1,2 м; 1,5 м.

Последняя цифра — несущая способность плиты перекрытия. В зависимости от марки это может быть несущая способность в сотнях киллограмм на 1 м2. (3 означает 300 кг/м2).

Буквенные символы в конце маркировки плиты перекрытия обозначают:

• АтV – нижняя рабочая поверхность железобетонной плиты армирована предварительно-напряженной арматурой класса АтV
• т – плита перекрытия изготовлена из тяжелого бетона.
• а – плита перекрытия снабжена уплотняющими вкладышами в отверстиях с торцов.

Глубина опирания железобетонных плит должна быть 90 – 250 мм. Учитывая эти показатели, выбирается стандартный размер плиты перекрытия, подходящий к длине перекрываемого пролёта. Размеры плиты перекрытия и наличие такой у ближайшего производителя железобетонных изделий следует предусмотреть на стадии проектирования дома.

Таблица 1. Стандартные размеры многопустотных плит перекрытий

Тип плиты	Координационные размеры плиты, мм
Длина	Ширина
1ПК 2ПК 3ПК	От 2400 до 6600 включ. с интервалом 300, 7200, 7500	1000, 1200, 1500, 1800, 2400, 3000, 3600
1ПК	9000	1000, 1200, 1500
1ПК 2ПК 3ПК	От 3600 до 6600 включ. с интервалом 300, 7200, 7500	От 2400 до 3600 включ. с интервалом 300
1ПК 2ПК 3ПК	От 2400 до 3600 включ. с интервалом 300	От 4800 до 6600 включ. с интервалом 300, 7200
4ПК	От 2400 до 6600 включ. с интервалом 300, 7200, 9000	1000, 1200, 1500
5ПК	6000, 9000, 12000	1000, 1200, 1500
6ПК	12000	1000, 1200, 1500
7ПК	От 3600 до 6300 включ. с интервалом 3000	1000, 1200, 1500, 1800
ПГ	6000, 9000, 12000	1000, 1200, 1500

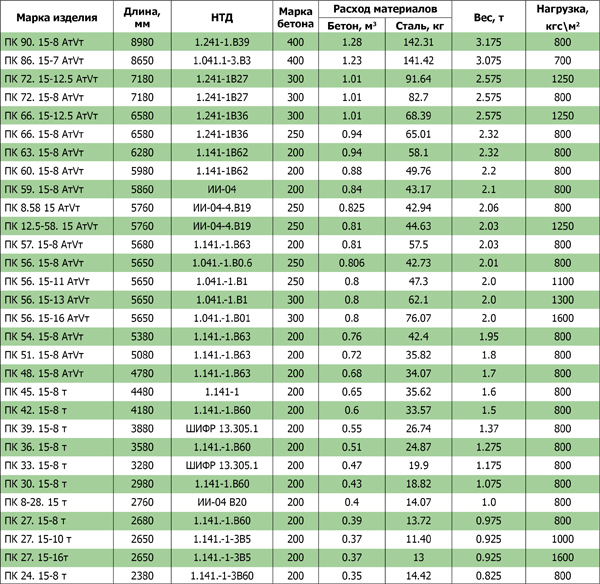

Размеры многопустотных железобетонных плит перекрытий, которые вам могут предложить местные производители железобетонных изделий желательно узнать заранее. Не каждый ЖБК или ЖБЗ может похвастаться огромным ассортиментом выпускаемой продукции, а перевозить плиты из другого региона весьма накладно.

Требования к плитам перекрытия

Поскольку плита перекрытия это несущий элемент конструкции здания, то прочности и устойчивости уделяется особенное значение. Вся продукция серьезных заводов железобетонных изделий проходит тщательный контроль качества. Плита должна иметь ряд качеств, чтобы соответствовать нормам строительства и ГОСТам.

1.  Плита должна иметь высокую прочность, поскольку это самая нагруженная деталь конструкции здания после фундамента. Прочность плиты должна рассчитываться с большим запасом, поскольку стабильной остается только нагрузка от здания непосредственно, а дополнительная нагрузка в виде мебели, оборудования и отделочных материалов может быть разной.
2.  Жесткость плиты имеет огромное значение, поскольку деформация и изгиб плиты может привести к разрушению как самого перекрытия, так и нанести непоправимый ущерб зданию.
3.  Огнеустойчивость плиты перекрытия тоже немаловажный фактор. Если огонь сможет разрушить перекрытие, то все здание может пострадать непоправимо.
4.  Пустотные плиты перекрытия должны иметь минимальный вес и низкую стоимость, но при этом сохранять прочность и остальные характеристики неизменными.

Такие свойства плиты, как звукоизоляция, теплопроводность, гидроизоляция тоже имеют большое значение при выборе плит.

Размер облегченных плит перекрытий

Если стандартные пустотные перекрытия имеют толщину от 220 мм и больше, то облегченные плиты перекрытия рассчитаны на высоту 16 см, что накладывает определенные ограничения на длину этих изделий.

По стандартной технологии изготовления (с помощью форм) на Рязанском заводе №2 выпускаются панели ПНО длиной до 6,3 метра при ширинах 10, 12 и 15 дм.

По технологии стендового формования — облегченные 1,6ПБ без падения несущей способности могут быть до 7,6 метра. Далее уже только меньшая нагрузка.

Диаметр отверстий, естественно, меньше, и отличается у разных производителей.

Почитать про армирование панелей различным марок можно в нашей статье Армирование плит перекрытий.

Стандартные максимальные и минимальные типоразмеры

В зависимости от объемно-конструктивных решений здания, а также ограничений производственных линий различают следующие размерные цепочки плит перекрытий:

1. Пустотные плиты толщиной 220мм имеют маркировку ПК. Являются наиболее популярными конструкционными элементами перекрытий, благодаря простоте монтажа, повышенной долговечности в эксплуатации и относительно небольшому весу.

Размерный ряд этих плит регламентируется ГОСТ 26434-2015:

1ПК, 2ПК, 3ПК – длина таких изделий колеблется от 2,4 до 7,5м (т.е. сюда входят и размеры 5400мм) с модульным шагом 0,3м. Плиты длиной 6 метров считаются самыми популярными, так как они связаны к типовым сериям многоквартирных домов.

Индексы 1, 2 или 3 в маркировке указывают на разные диаметры круглых пустот – 159, 140 или 127мм. Ширина изделий может быть 1000, 1200, 1500 или 1800мм.

• 1ПКТ – специальная серия «пустотелых» изделий, опертых с 3-х сторон, длиной 9 метров и шириной 1000, 1200, 1500мм.
• 1ПКТ, 2ПКТ, 3ПКТ — длина от 3,6 до 7,5 м при одинаковом шаге 0,3м. Ширина варьируется от 2,4 до 3,6м при одинаковом шаге модулей. Также имеется поддержка с 3-х сторон, о чем свидетельствует обозначение «Т».
• 1ПКК, 2ПКК, 3ПКК — упираются в 4 стороны с перекрытием всего помещения. Длина таких изделий составляет 2,4 – 3,6м с шагом 0,3м, а ширина имеет большие габариты – 4,8 – 7,2м на том же расстоянии.

Это связано с особой конструктивной схемой – такие полы работают по более короткой стороне, т.е. по расположению пустот.

• Пустотные плиты толщиной 260мм, рассчитанные на повышенные нагрузки и используемые как в жилых, так и в общественных зданиях:
  • 4ПК — длина от 2,4 до 9м, уклон 0,3м. Ширина — 1000, 1200 и 1500мм. Диаметр углубления 159мм.
  • 5ПК – усиленные плиты с большими пустотами – 180 мм. Они доступны в трех стандартных длинах – 6, 9 и 12м. Ширина такая же, как у 4PK.
  • ПГ – специальная серия с вытянутыми грушевидными пустотами. Помимо 5ПК, они выпускаются длиной 6, 9 и 12 метров, при такой же ширине.
  • Пустотелые плиты толщиной 300мм предназначены для наиболее ответственных длиннопролетных конструкций. Они имеют маркировку 6ПК, длину 12м, ширину 1000, 1200 или 1500мм и диаметр пустоты 203мм.
  • Легкие пустотелые плиты толщиной 160мм и диаметром пустот 114мм. Они различаются по длине от 3,6 до 6,3м с шагом 0,3м. Ширина – 1000, 1200, 1500 и 1800мм.Таблица со сводными размерами плит перекрытий:

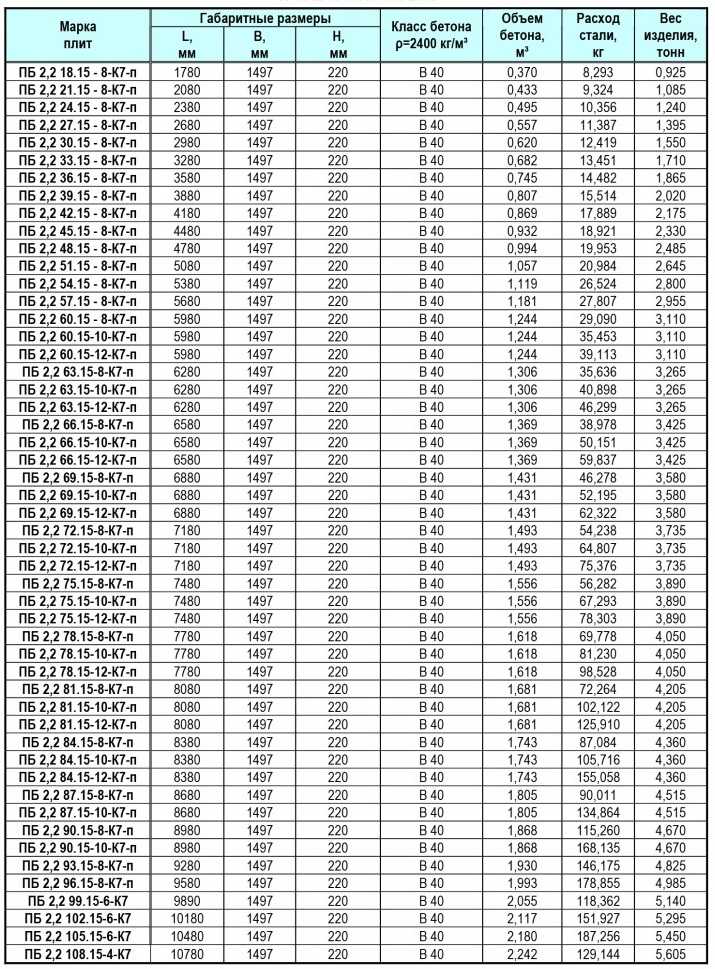

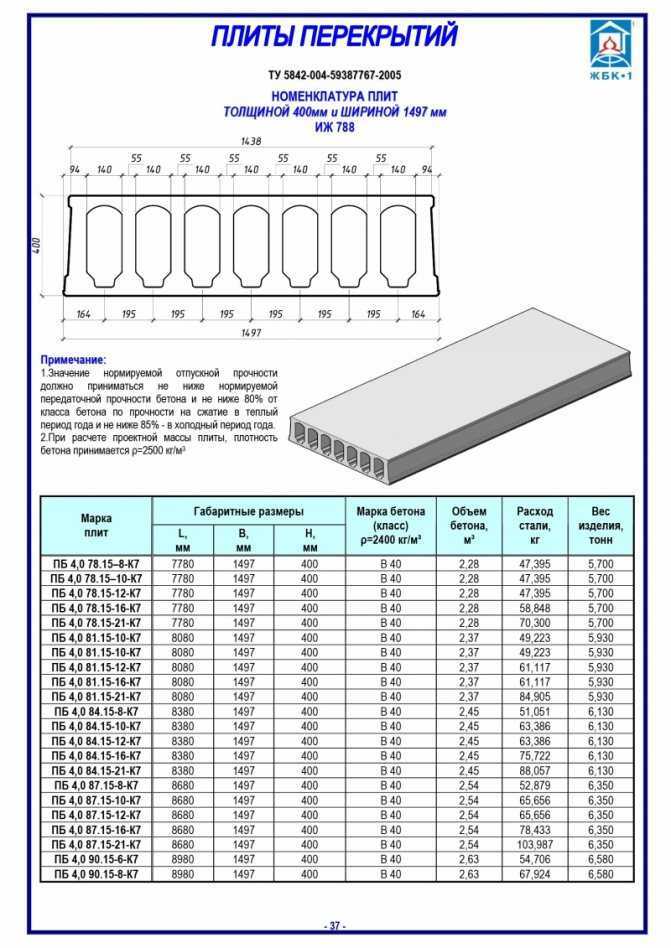

Панели ПБ

Относительно недавно многие фабрики были оснащены совершенно новым оборудованием для создания многостворчатых конструкций.

Характерной особенностью этих линий является то, что продукт производится не методом заливки с последующей закалкой в ​​автоклаве, а методом полусухого вибропрессования.

Такие изделия формируются любой длины, насколько это позволяет производственная линия. После отверждения элемент можно обрезать до любого размера в соответствии с дизайном.

Толщина (160, 220, 260 или 300мм) и ширина (900, 1000, 1200,…, 3600мм с шагом 300мм) остаются модульными. Они маркируются как ПБ и индексы им присваиваются непосредственно на заводе.

Ребристые панели

Многие общественные и производственные здания, для которых форма потолка не имеет значения, перекрывают ребристыми панелями.

Эти изделия просты в установке и имеют малый вес по сравнению с «пустотами». Они имеют П-образную форму – на их длинных сторонах расположены балки, воспринимающие нагрузки, присущие тонким горизонтальным конструкциям.

Эти изделия доступны в следующих размерах:

• ПРТм-1, длина по ребрам жесткости 1170мм, ширина между ребрами 390мм, толщина горизонтальной «оболочки» 90мм;
• ПРТм-2 — 1370 х 390 х 90;
• ПРТм-3 — 1570 х 390 х 90;
• ПРТм-4 — 1770 х 390 х 90;
• ПРТм-5 — 1970 х 390 х 120;
• ПРТм-6 — 2170 х 390 х 120;
• ПРТм-7 — 2370 х 390 х 120;
• ПРТм-8 — 2570 х 390 х 120;
• ПРТм-9 — 2770 х 390 х 120;
• ПРТм-10 — 2970 х 390 х 150;
• ПРТм-11 — 3170 х 390 х 150;
• ПРТм-12 — 3370 х 390 х 150;
• ПРТм-13 — 3570 х 390 х 150.

Сплошные плиты

Другой, менее распространенный вид сборных железобетонных плит перекрытий – сплошные элементы, не имеющие пустот и ребер жесткости.

Такие элементы редко используются в качестве самостоятельной конструкции и предназначены для местного перекрытия пролета в качестве пристройки или в местах, где использование других элементов невозможно.

Размеры зависят от параметров опалубки на заводе, где они изготавливаются. Чаще всего производители выпускают изделия толщиной:

• 100;
• 120;
• 140;
• 160мм.

Длина варьируется от 1,6 до 5м, а ширина от 0,9 до 2,4м с шагом 0,1м. Однако при оформлении индивидуального заказа производственные возможности многих предприятий позволяют изготавливать такие изделия нестандартных размеров.

Производство

Их чаще всего производят по конвейерной технологии. Весь процесс происходит при прохождении нескольких технологических стадий, на каждой из которых выполняется определенная операция.

В основном этот метод применим для изготовления большого количества однотипных конструкций. Шаг за шагом все они проходят тот или иной вид обработки, и в конце конвейера получается полностью готовая часть будущего здания или сооружения.

Все этапы следуют один за другим, а заготовка движется по специальной конвейерной ленте. Это избавляет от необходимости возить их краном, а перемещения происходят строго по заданному интервалу времени.

Определяется интервал времени, необходимый для выполнения наиболее продолжительной операции. После его завершения все выкройки передаются на следующий этап производственной линии.

Также благодаря этому варианту все этапы производства осуществляются без применения ручного труда.

Недостатком данного варианта производства является необходимость больших разовых вложений в оборудование. При создании производства следует также учитывать высокую производственную мощность завода, необходимую для его работы в условиях безубыточности.

Поточно-агрегатный метод производства предполагает несколько иную технологию производственного процесса.

В процессе производства с применением формовочных машин заготовки формуют из бетонной массы в специальные опалубочные формы, а затем переносят краном для термообработки в специальную камеру.

После прохождения этого процесса с готовой детали снимается опалубка, которая отправляется на повторное использование.

Основным отличием от использования конвейера здесь будет произвольный временной интервал между операциями и перемещением всех деталей с помощью кранов.

Еще одним существенным отличием данного способа производства плит перекрытий будет возможность более гибкого подхода к изготовлению образцов продукции с разными свойствами.

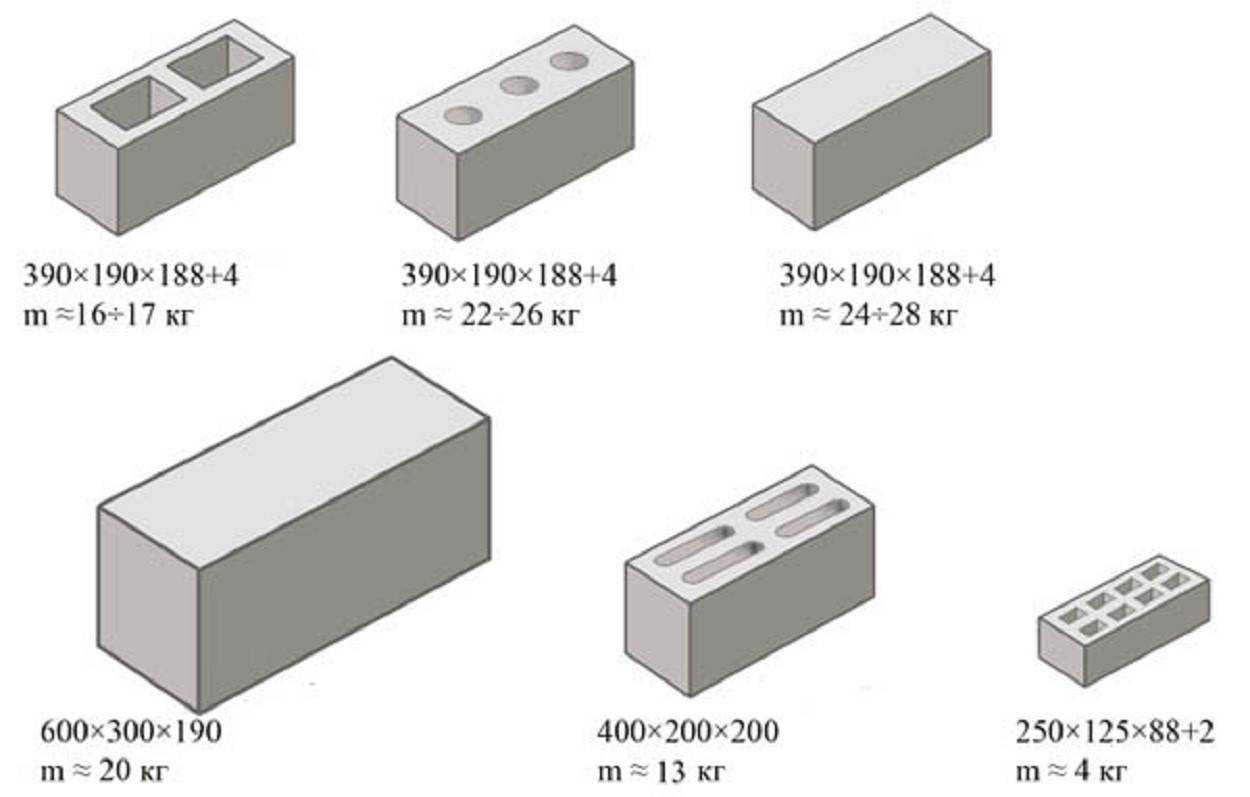

Виды и масса стеновых блоков

Стеновые блоки – это современный материал, который используется для возведения несущих стен и перегородок в зданиях различного назначения. Они бывают разных форм, габаритов, изготавливаются из бетона и добавок, наполнителей.

В зависимости от состава они бывают:

Крупногабаритные стеновые конструкции используют для возведения несущих стен, большая масса требует применения специального оборудования для транспортировки и монтажа.

По сравнению с кирпичной кладкой, использование блоков экономит время, а значит, уменьшается стоимость строительства. С ними проще работать, они обладают хорошими тепло- и звукоизоляционными свойствами, не требуют облицовки.

Керамзитобетонные блоки

Они изготавливаются из керамзита, воды и цемента. Этот материал пористый, морозоустойчивый, с высокой звуко- и теплоизоляцией, огнестойкий. Керамзитобетон применяют для возведения стен, перегородок, фундаментов, дымоходов, каминов.

Прочность и вес керамзитобетона зависят от соотношения компонентов. Объемный вес этого материала 700–1200 кг/м3.

Масса керамзитобетона зависит от нескольких факторов, главные из которых – плотность и марка бетона. Чем больше плотность, тем больше вес конструкции. Ниже приведена таблица веса блоков 200х200х400 мм по марке бетона.

При покупке керамзитобетона, решающим фактором должна быть не цена, а качество

Важно приобретать материалы у проверенных производителей, и требовать сертификаты соответствия

Пенобетонные блоки

Пенобетон получают из смеси цемента с песком и специального взбитого пенообразователя. Оба состава сначала готовят отдельно, потом смешиваются в единую массу, разливают в формы и сушат в естественных условиях.

Пенобетон применяют для кладки внутренних и внешних стен, возведения несущих элементов в малоэтажном строительстве, крыш, перекрытий, полов, хозяйственных построек в качестве утеплителя.

Пенобетонные конструкции прочные, обладают низкой теплопроводностью и высокой шумоизоляцией, огнестойкостью и пожаробезопасностью, хорошо поддаются обработке.

По назначению они бывают:

• конструкционные (самые прочные D до 1200 кг/м3);
• конструкционно-изоляционные (D = 600–800 кг/м3);
• теплоизоляционные(D = 400–500 кг/м3).

Для строительства используются пенобетонные изделия различной массы, объема, размера. В зависимости от марки пенобетона, вес блоков одинакового размера будет разным.

Универсальность использования, простота монтажа и экономичность делают пенобетон популярным строительным материалом. При возведении построек своими руками используется инструкция производителя, в которой указывается последовательность действий, необходимые вспомогательные инструменты и материалы. Сравнительно небольшой вес блоков позволяет сэкономить на транспортировке, быстро выполнить необходимые работы.

Отличительные особенности плит ПК и ПБ

Таблица 1. Сравнительный обзор отличий железобетонных плит перекрытия серий ПБ и ПК

Отличительные особенности	Серия железобетонных изделий
ПБ	ПК
Технология изготовления	Безопалубочное формование	Опалубочное формование
Максимальная длина	10,8 м	7,2 м
Несущая способность	Выпускаются плиты с предельной нагрузкой от 300 до 1600 кг/м2.	Стандартная – 800 кг/м2, реже в продаже встречаются изделия с предельной нагрузкой до 1250 кг/м2.
Состояние поверхности	Изделия отличаются идеально гладкой поверхностью с минимальным количеством сколов, что минимизирует стоимость последующих отделочных работ.	Формование выполняется в металлических опалубках, поэтому качество поверхность на порядок ниже по сравнению с ПБ.
Армирование	Все плиты армируются предварительно напряженной арматурой.	В изделия длиной до 4,2 м закладывается обычная арматурная сетка. В конструкции плиты длиной более 4,2 м, нижнее армирование выполняется предварительно напряженной арматурой.
Марка используемого бетона	М400-М500	От М200 до М400
Резка	Самостоятельно резать изделия не рекомендуется. Резку лучше выполнять в заводских условиях.	Самостоятельно резать изделия не рекомендуется. Резку лучше выполнять в заводских условиях.

Процесс производства плит по опалубочной технологии показан в следующем видео:

Техника изготовления плит с применением безопалубочного метода непрерывного формования рассмотрена в следующем видеоматериале:

Размеры плит ПК

Это наиболее часто встречающиеся панели, которые производятся в металлоформах, с сеточным (длиной до 4,2), либо преднапряженным (свыше 4,5) армированием. Маркировка изделий содержит геометрические габариты по длине и ширине, а также нагрузку и иногда метод армирования. Например, ПК 51-18-8. Длина 5,1, ширина 1,8, нагрузка 800 кгс/м2.

Стандартная ширина панелей может быть 1; 1,2; 1,5 и 1,8 метра. Наиболее удобны плиты 12-е. Обычно, ими можно набрать необходимую ширину проема, а перевозка оптимальна по норме загрузки автомашины. Отклонения по этому ширине не могут превышать 6 мм.

Длина, как правило, варьируется в пределах от 1,6 до 7,2 метра, но встречаются панели и до 9 метров. Фактическая длина всегда меньше номинальной, т.е. указанной в маркировке, на 2 см. Это необходимо учитывать при расчете опирания плиты на стену. Предельное отклонение – 8 мм для длины до 4 метров и 10 мм — для более длинных изделий. В настоящий момент завод готов выпускать плиты ПК с шагом 10 см по длине.

Посмотреть наши цены можно на этой странице: плиты перекрытия ПК.

Обычно выпускаются панели с отверстиями диаметром 159 мм. В терминах ГоСТа это плита 1ПК. Расстояние между отверстиями составляет 185 мм от центра до центра пустот. Надо понимать, что это цифры, заложенные ГоСТом, фактические размеры конкретных производителей могут отличаться от заявленных.
