Как сделать ленточный фундамент с буронабивными сваями: пошаговая инструкция

Как сделать СЛФ (краткое описание основных процессов)

Подготовка площадки под стройку

Территория участка очищается и проводится разметка будущего основания. Для этого втыкаются колышки по углам, с отступом ≈ 50 см от края. По колышкам натягивается нить, сориентированная по центру основания, а также внешней и внутренней границе будущего фундамента*.

*Более подробная инструкция описана в одной из недавних статей. После чего делается разметка точек установки свай. Она начинается с углов фундамента. Сваи располагают на расстоянии 120 — 200 см друг от друга.

Подготовка грунта и виды свай

Ленточную траншею копают до нужной глубины и отсыпают песком (или гравием). По углам в размеченных местах, бурят скважины с глубиной заложения на 30-50 см ниже уровня промерзания почвы*.

*только для буронабивного типа свай.

Сваи, которые используют для СЛФ, различаются на винтовые и буронабивные. Рассмотрим оба типа, хотя для мелкозаглубленного фундамента, практичный выбор – буронабивные.

Винтовые

Изготавливаются из металлической трубы с лопастями похожими на винт (отсюда и название). Идеология напоминает шуруп большого размера, диаметром от 57 до 133 мм и длиной от 1200 до 3500 мм. Такая свая ввинчивается в грунт с помощью ручных приспособлений (или спецтехникой). Предварительно грунтуется. Некоторые разновидности на фото:

Буронабивные

Буронабивные сваи, изготавливают на месте, они дешевле покупных (винтовых или бетонных). Пример бюджетной технологии строительства буронабивных свай.

В пробуренные скважины, на 300 мм засыпают песок, который поливают водой и плотно трамбуют. В отверстия, до самого дна утрамбованной песчаной подушки помещается опалубка в виде свёрнутого трубочкой рубероида, выступающего на 100-150 мм выше уровня грунта. Для прочности «рубероидного стакана», его в 2-4 местах скрепляют скотчем.

«Вместо рубероида, для опалубки можно использовать трубы из других материалов, в том числе: асбоцементные, картонные, пластиковые, металлические».

В скважину аккуратно помещают предварительно связанный арматурный каркас. Для его устройства используют арматуру ø10-12 мм, скреплённую вязальной проволокой. Высота каркаса должна выходить из опалубки и доходить почти до верхней отметки ленты фундамента.

«Предварительно арматуру стараются очистить от ржавчины».

Затем выполняется заливка* (в первую очередь свай, а затем ленточной опалубки) и поверхность утрамбовывается.

*Для этого используется бетон марки М-100. А в зимнее время, обязательна добавка морозоустойчивых пластификаторов. Через 7-8 дней, бетонные оголовки покрывают битумом (для гидроизоляции).

Есть заглубленная и самая ходовая – мелкозаглубленная лента. А вот незаглубленный и поверхностный вариант (обустраиваемый выше 0-й отметки), относят к свайно-ростверковым*. Такой тип фундамента (находящийся выше уровня грунта), используют на пучинистых и сильнопучинистых почвах. Он набирает популярность. В частности, у застройщиков возводящих дома каркасного типа (так называемые финские, канадские и пр.).

*Ростверк – это несущие балки или плиты, связывающие между собой оголовки свай выше поверхности земли. Кстати, такой вариант конструкция — практически идеален при строительстве традиционных русских бань, возводимых по технологии СИП. Вот примеры свайно-ростверковых фундаментов, использующих разные связующие материалы:

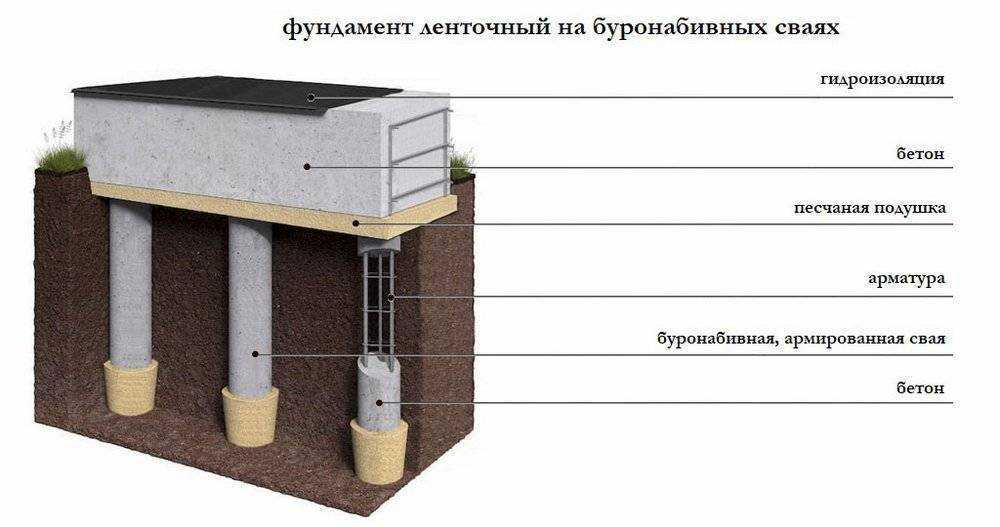

На этой схеме показана вся вышеописанная «идеология» СЛФ:

1. Сваи;
2. Ленточный пояс;
3. Песчаная подушка;
4. Арматурный каркас;
5. Труба (опалубка)

Как видите, арматурный каркас ленты и свай обязательно увязывается. Это залог прочности. В завершение добавлю: имеется пять вариантов расстановки свай. Перечислим подробно:

• Одиночный (каждая свая имеет свою опору);
• Ленточный (опоры равномерно размещены по периметру здания);
• Полосный (сваи бурят в два и более ряда. Обычно он для крупных домов);
• Кустами (ставят только в местах повышенной нагрузки и под тяжёлыми конструкциями);
• Полями (расположение в рядном или шахматном порядке).

Вот Вам несколько фото свайно-ростверкового фундамента под баню:

« Рацуха!» — фундамент из покрышек! Но не советую. Если строить, то надо делать серьёзно…

На этом буду заканчивать. Надеюсь, статья позволит получить понимание для чего и что представляет собой свайно-ленточный фундамент. Подписывайтесь в блоге на обновления. Будет интересно и полезно! Успехов Вам и удачной стройки!!!

Цитата мудрости: Человек умирает тогда, когда перестаёт меняться. Похороны – лишь формальность (Г. Форд).

Виды ленточного фундамента по способу устройства

В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.

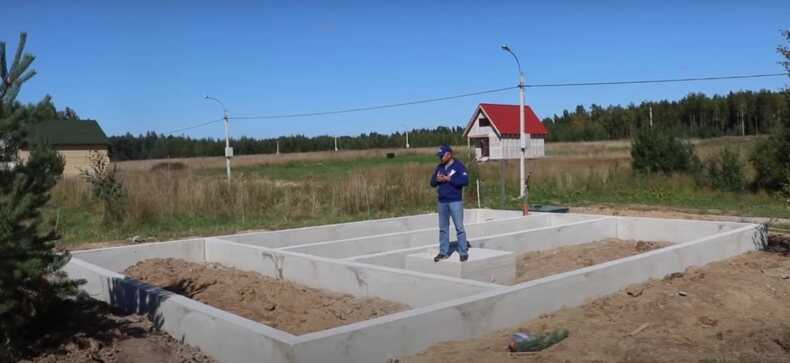

Монолитный ленточный фундамент

При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.

Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения

Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.

Свайно- и столбчато-ленточный фундамент

Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.

Столбы или сваи располагаются по периметру фундамента с шагом 2 м

В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.

Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.

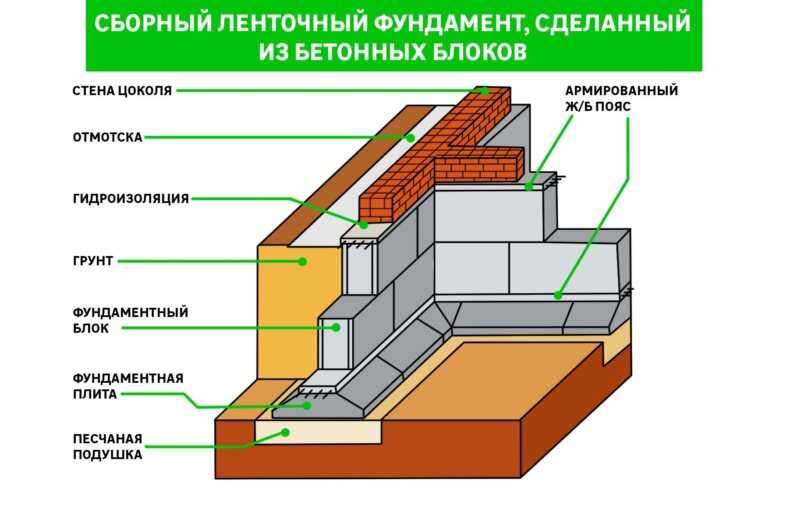

Сборный ленточный фундамент

Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.

После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.

Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном

Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.

Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.

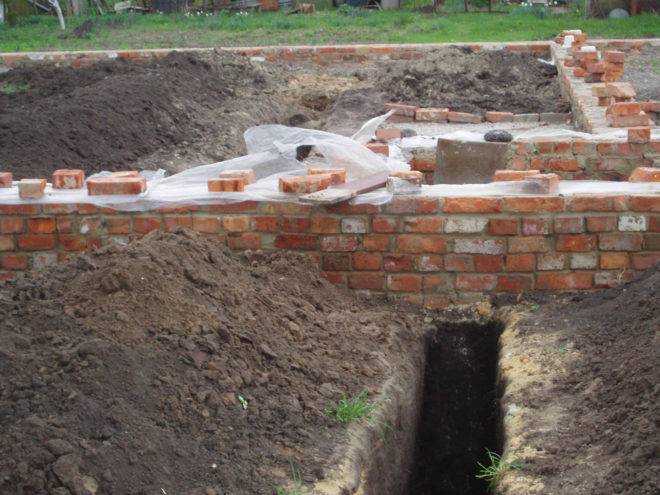

Ленточный фундамент из кирпича

Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.

Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции

После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:

• жёсткость конструкции;
• высокую ремонтопригодность;
• простоту обустройства.

Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.

Технология возведения

Порядок действий:

• Подготовка. Площадь участка освобождается от посторонних предметов и растений, производится тщательная разметка. Колышками отмечаются точки установки свай.
• Подготовка скважин. На отмеченных точках производится бурение на заранее определенную глубину. Внутрь скважин сразу закладываются гильзы из пластиковых труб или свернутого рубероида. Собирается и опускается в каждую скважину арматурный каркас.
• Заливка бетона. Полости скважин заполняют бетоном, штыкуют его, удаляя пузырьки воздуха. Залитый бетон выдерживают в течение 20 дней до набора конструкционной прочности.
• Сборка опалубки. Пока застывают скважины, производится тщательная сборка опалубки под заливку ростверка. Обычно используют обрезную доску толщиной 25-40 мм. Щиты собирают и устанавливают в нужном положении, контролируя совпадение по осям и горизонтали. Внутренняя часть застилается полиэтиленом или рубероидом.
• Арматурный пояс. Каркас собирается и устанавливается внутрь опалубки. Арматура, торчащая из скважин, сваривается со стержнями ростверка, образуя единый пояс.
• Заливка ростверка. После затвердения скважин производят заливку ростверка. Используется бетон марок М200 и выше. Заливку выполняют за один раз, без длительных перерывов. После этого раствор штыкуют, накрывают полиэтиленом или мешковиной и выдерживают 28 дней до полного застывания.

Опалубку можно снимать через 10 дней после заливки. По окончании срока выдержки приступают к дальнейшим работам.

Как правильно залить ленточный фундамент со сваями

Для заливки свайного фундамента лучше всего заказать бетон автомиксером. Можно, конечно, изготавливать бетон самостоятельно при помощи бетономешалки, но здесь есть один нюанс. Свайный фундамент должен быть монолитный, то есть, не допускается заливка свай до половины, а через некоторое время залить остальную половину – свая развалится. Таким способом можно заливать обычный ленточный фундамент, но не свайный.

Готовый бетон из автомиксера подается непосредственно в основание армированной скважины. После наполнения скважины в глубину бетонной массы погружают булаву глубинного вибратора. Булава создает колебания, за счет которых бетонная масса оседает и уплотняется под собственным весом. Провибрировав дно скважины, булаву поднимают на середину будущей сваи и продолжают вибрацию. Затем скважину доливают бетоном, так как он заметно оседает в процессе уплотнения, и вибрируют верхнюю часть будущей сваи.

Залив доверху все скважины, в этот же день производят заливку мелкозаглубленной ленты или ростверка. Здесь для уплотнения бетонной массы можно использовать ту же булаву, включив вибратор на слабые колебания, или же уплотнять бетон вручную при помощи обычного деревянного бруска. После заливки свайно-ленточного фундамента дальнейшее строительство стен на нем возможно спустя 28 суток – это полный срок затвердения бетона.

Все о заливке фундамента

Самым лучшим материалом для выполнения заливки, считается портландцемент М 200 – М 500

Самым лучшим материалом для выполнения заливки, считается портландцемент М 200 – М 500.

Существуют некоторые правила для получения самого высокого результата от данных работ. Пошаговая их исполнительность приветствуется:

• Необходимо использовать цемент не ниже марки М 200;
• Делать раствор предпочтительнее средней плотности;
• Заливка выполняется с наименьшим временным интервалом для всех скважин;
• После ее окончания можно выполнять армирование;
• Лучше сначала залить несущие элементы и оставить высыхать на два дня;
• После этого можно выполнить заливку для ростверка, также одновременно.

Нюансы при выполнении работ

Создавая данный вид фундамента, выбор технологии, играет главную роль

При выполнении данных работ возможно появление таких нюансов, без которых выполнить заливку будет невозможно:

• Сперва, заливаем сваи, а только потом можно приступить к территории фундамента из лент;
• Арматура должна быть залита полностью;
• Густота раствора должна быть средней консистенции;

Выполнять заливку основания запрещается в сырую погоду, потому, что фундамент потеряет проценты прочности.

Итак, создавая данный вид фундамента, выбор технологии, играет главную роль. Не советуем применять тип свай с наполнителем, такое можно позволить в основании из лент. Помните, что только соответствие всем нормам строительства и правильном составе раствора реально построить прочное и устойчивое сооружение.

Свайно ростверковый фундамент под кирпичный дом. Характеристики фундамента на сваях

Строительство фундамента дома на сваях подходит для тех местностей, грунт которых является сложным. Осуществлять строительство лучше всего на почвах, имеющих следующий состав:

Выбрав, какой фундамент лучше для кирпичного дома для определенной местности, можно приступать к монтажу винтовых свай и обустройству основания с ростверком. Построить фундамент можно на любой другой почве, которая имеет повышенную влажность. Кирпичный дом на винтовых сваях обладает различными преимуществами, среди которых можно выделить:

• строительство позволяет обеспечить необходимую высоту дома в соответствии со спроектированным уровнем;
• срок эксплуатации достигает 100 лет;
• проект кирпичного дома на свайном фундаменте позволяет сэкономить около 45% финансовых ресурсов, выделенных под строительство;
• простота свайно-винтовой конструкции;
• небольшая трудозатратность земляных работ, позволяющая нанять 4 человека, а не брать в аренду специализированную технику;
• выбранный для установки фундамента участок может иметь камни либо корни деревьев, которые не будут мешать выполнению монтажа.

Обустройство ленточного фундамента под кирпичный дом, в отличие от строения на сваях, не требует возведения многоэтажной конструкции, которая должна возвышаться над землей. Технология монтажа фундамента под кирпичный дом сходна с процессом обустройства других видов фундамента. Здесь необходимо знать, как рассчитать все параметры конструкции.

Главное — определить точность нагрузки на каждый опорный элемент, иначе могут образоваться трещины, произойти частичный обвал, усадка либо разрушение строения. Правильно рассчитанный фундамент не будет претерпевать каких-либо изменений в процессе эксплуатации.

Шаг опор

От  того, насколько грамотно рассчитано расстояние между винтовыми сваями или любыми другими, будет зависеть устойчивость и долговечность всей фундаментной конструкции. Неопытный застройщик может подумать, что чем меньше шаг винтовых свай, тем больший вес они смогут выдержать, и тем более надежным будет основание. Но это не совсем так. Прежде всего, сокращение дистанции между опорами является экономически не выгодным.

Чтобы понять, какое расстояние должно быть между сваями сооружаемого фундамента, следует учесть:

• общий вес здания и его конструкционные особенности;
• тип почвы;
• вид опор и их несущие возможности.

Определение расстояния между сваями согласно плану будущего здания

Минимальный шаг

Как показывает практика, минимальный просвет между устанавливаемыми сваями варьируется в диапазоне 1–1.5 м. Конечно, следует брать в расчет, что данный показатель может разниться в зависимости от особенностей грунта.

По инженерным стандартам принято рассчитывать минимальную дистанцию между опорами по формуле: L = 3 * D, где D — диаметр сваи. Но следует учитывать, что такой формулой нельзя пользоваться, если для строительства используются деревянные опоры. Для них норма — это 0.7 метра.

Согласно СНиПам, выдержка интервала менее двух диаметров запрещена. Но есть исключение, если опоры устанавливаются на крутых склонах. Например, расстояние между сваями, забитыми в винтовом фундаменте под небольшим наклоном относительно вертикали, может составлять 1.5 диаметра.

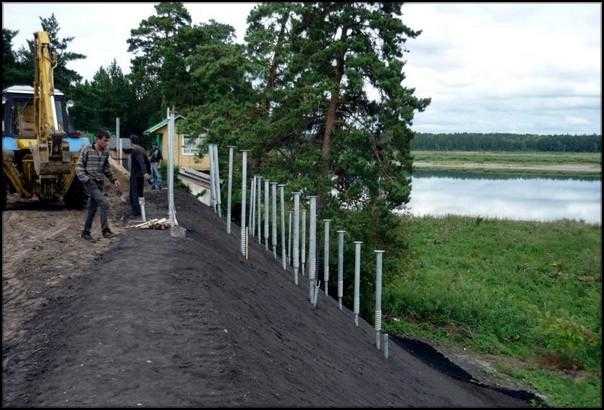

Установка свай на склоне

Максимальная дистанция

Максимальное расстояние между сваями вычисляют по формуле: L = 6 * D. Иногда разрешается расстояние, равное 8 диаметрам, но это скорее исключение, поскольку такое значение допустимо только на крайне устойчивых породах грунта.

Когда сваи расположены на большем удалении друг от друга, добиться равномерного распределения нагрузок будет сложно. Впоследствии это может привести к проблемам с ростверком, проседанию опор в глубины грунта.

Установка свай на максимальном расстоянии

Стандарты предусматривают максимальный просвет, равняющийся 5–6 диаметрам элемента фундамента. Согласно этим стандартам наименьшее расстояние между сваями в сооружаемом винтовом фундаменте должно равняться 1 м, а максимальное — не более 2 м. Для буронабивных свай этот параметр составляет 1.2 и 2.4 м соответственно.

При обустройстве фундамента для одноэтажных зданий используются интервалы:

• каркасный, сборно-щитовой или брусовой коттедж — 3 м;
• сооружения с применением шлакоблоков и газоблоков — 2.5 метра;
• кирпичные дома — 2 м.

Для заборов, навесов и прочих легких построек, основание которых не испытывает существенных несущих нагрузок, обычно используют металлические винтовые сваи. Вкручивают их с увеличенным просветом — в пределах 2.5–3.5 м.

Лестница на винтовых сваях

Схема создания буронабивного основания

Строительство буронабивного фундамента также происходит в строгой последовательности, но является более трудоемким процессом.

Разметка участка

Здесь очищаем площадку от лишних предметов и растительности, при необходимости удаляем верхний слой почвы. Используя колышки, отмечаем точки создания буронабивных свай. Все расстояния тщательно отмечаем согласно проектным данным. При обнаружении любых несоответствий, сразу же исправляем ошибки.

Разметка участка для бурения

Бурение скважин

Следующим действием после разметки идет бурение скважин. Глубину бурения делаем согласно данным в проекте. Можно использовать как ручной бур, так и привлекать спецтехнику.

Армирование

В пробуренную скважину опускают опалубку, используя отрезок пластиковой трубы или трубу, свернутую из рубероида, подходящую по длине и диаметру. Она останется в скважине, выполняя функцию гидроизоляции.

Теперь собираем арматурный каркас. Можно использовать решетку из 4-х вертикальных стержней, соединенных поперечными отрезками гладкой арматуры.

Размеры каркаса должны позволять легко опустить его в скважину, однако не позволять ему там свободно болтаться. Оптимальным расстоянием стержней до стенок скважины считается 3-5 см.

Процесс армирования

Заливка бетона

Используем марки бетона от М200 и выше. Можем использовать как готовый материал, так и приготовить его на месте.

Бетоном заполняем всю скважину и делаем штыкование (длинным стержнем протыкаем бетон, удаляя пузыри воздуха).

Теперь ожидаем, пока бетон наберет конструкционную прочность, обычно это от 20 до 30 дней.

Виды бетона

Обвязка

Обвязка таких скважин представляет из себя ростверк – ж/б ленты. Методика изготовления бетонного ростверка похожа на технологию отливки ленты.

Разница будет только в отсутствии опоры на грунт, поэтому опалубку строим в форме желоба с прочным днищем.

По итогу получается прочный бетонный пояс, находящийся под всеми несущими стенами и соединяющий буронабивные сваи в единую опорную систему.

Пример обвязки

Техника и оборудование для строительства фундамента

Для строительства фундамента необходимо использовать специализированную технику и оборудование.

Экскаваторы

Экскаваторы используются для земляных работ, включая выкопку котлована и вынос грунта на свалку. Это одна из основных машин, которые применяются на стройке.

Леса строительные

Строительные леса — это временные конструкции, которые позволяют рабочим достигать необходимой высоты для выполнения работ по устройству опалубки, монтажу арматуры и другим задачам. Леса строительные можно арендовать или купить.

Бетоносмесители

Бетоносмесители используются для приготовления бетонной смеси. Это может быть как стационарный, так и передвижной агрегат.

Штукатурные машины

Штукатурные машины используются для нанесения штукатурки на стены и потолки. Это может быть как ручная, так и автоматизированная машина.

Измерительное оборудование

Для контроля качества фундамента и его параметров используется измерительное оборудование, такое как лазерный нивелир, мерный инструмент, толщиномер и другие.

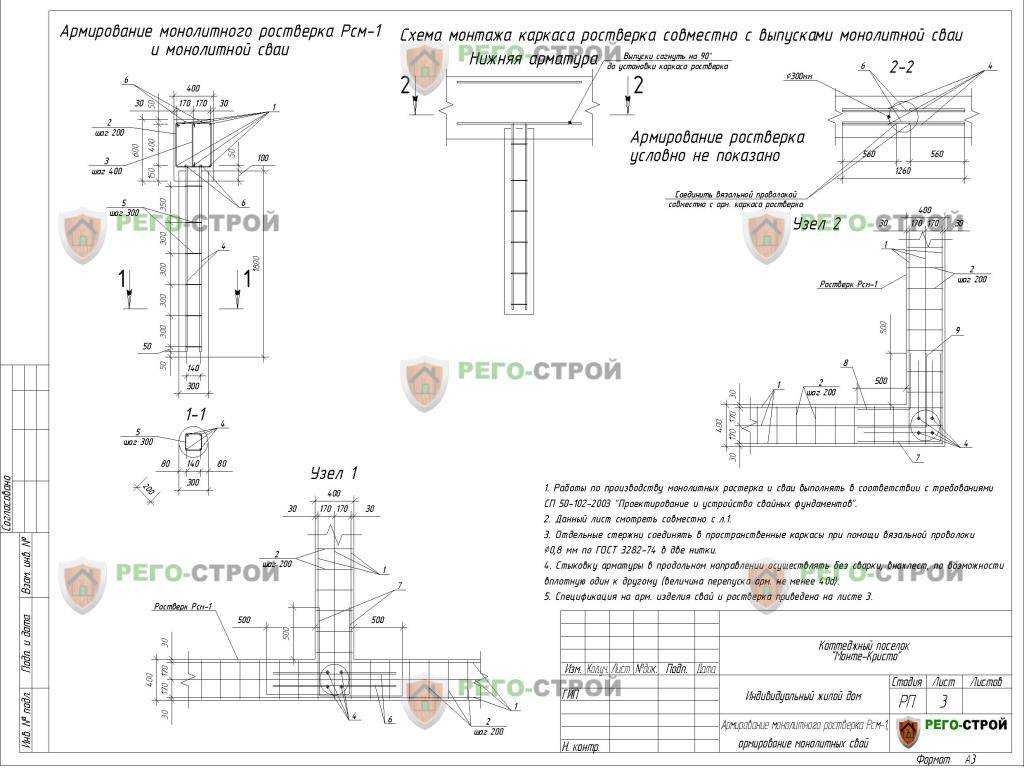

Армирование свайно ленточного фундамента. Армирование свайного фундамента

Свайный фундамент распространен не так широко, но тоже встречается нередко. Армирование фундамента из свай имеет свои интересные особенности. Армирование свайного фундамента необходимо в двух случаях:

• при создании ростверка;
• при обустройстве буронабивных свай .

Армирование винтовых оснований не выполняется, так как и забивных железобетонных свай , которые уже с завода идут укрепленными и полностью готовыми к эксплуатации.

Армирование буронабивных свай

Пример армирования буронабивных свай

Сначала обратимся к армированию свай буронабивного типа. А начнем разбор, выполняя расчет всех необходимых материалов и подобрав рабочее оборудование.

Расчет и необходимое оборудование

Выполняя расчет арматуры, которая потребуется для армирования буронабивных свай, необходимо выполнять, основываясь на проектной высоте и диаметре сваи.

Для примера произведем расчет металлической или стеклопластиковой арматуры , необходимой для армирования фундамента из шестнадцати буронабивных свай, расстояние между которыми условно составляет 200 см, высота одной сваи – 200 см., а диаметр – 20 см.

Для армирования сваи высотой в 2 метра нам понадобятся прутья арматуры высотой в 2.35 м. 200 см из которых уйдут на подземную колонну, а 35 сантиметров – на соединения сваи и балок ростверка. Согласно требованиями СНиП, на одну буронабивную колонну должно использоваться четыре прутка арматуры, которые соединяются в один каркас.

Исходя из вышеуказанных данных, выполняем расчет: на одну буронабивную сваю уйдет 4 * 2.35 = 9.4 метра рифлёной арматуры диаметром 10 мм. Общая длина арматуры, которая уйдет на фундамент составляет: 16 * 9.4 = 150,4 метра.

Также необходимо выполнить расчет вязальной проволоки, либо арматуры гладкой арматуры маленького диаметра, посредством которой прутья будут соединяться в один каркас. Существует два отвечающих требованиям СНиП способы выполнения арматурного каркаса – соединения посредством сварки, и с помощью вязальной проволоки.

Лучше всего делать это своими руками с помощью вязальной проволоки и крючка для вязки арматуры , так как такое соединения придаст каркасу большую прочность и устойчивость к динамичным нагрузкам.

Арматурная сетка на специальных подставках

Арматурный каркас для сваи будет соединяться в трех местах, при этом на одно соединение уйдет 3.14 * 20 = 62.8 см вязальной проволоки, а на три соединения 1.9 метра. Исходя из этого, делаем расчет общего количества необходимой вязальной проволоки: 1.9 *16 = 30.4 метра.

Если вы планируете выполнять армирование подошвы уширения сваи, то количество рифлёной арматуры необходимо увеличить на 10-15%, так как дополнительная длина прутьев потребуется на придание каркасу L-образной формы.

Никакое дополнительное оборудование для армирования буронабивных свай не требуется, все действия выполняются своими руками. Вам понадобятся лишь стандартное оборудование для обустройства буронабивного фундамента с ростверком – лопата, бур, бетономешалка, ведра, либо тачка, для транспортировки бетона.

Особенности процесса армирования

В первую очередь выполняется бурение скважины под сваю, и, в случае обустройства подошвы уширения, придание ей конической формы. Далее, в скважину погружается обсадная труба (существуют способы существенно сэкономить на этом этапе – например, использование скрученного своими руками рубероида в качестве обсадки сваи).

Далее, связанная в один каркас арматура погружается в скважину и фиксируется, после чего выполняется заливка скважины бетоном.

Для придания буронабивной свае большей прочности, рекомендуется позаботиться об уплотнении бетона, для этого применяются специальные вибрационные машины, но своими руками это можно сделать посредством штыкования.

Технология изготовления свай и ленточных элементов

Перед началом работ необходимо провести геологическое исследование грунта, чтобы определить его несущую способность и выбрать оптимальный диаметр и глубину свай.

Подготовительные работы

1. Очистить площадку от растительности, камней и других препятствий.
2. При помощи лазерного нивелира определить отметки для свай и ленточных элементов.
3. Разметить площадку, с учетом диаметра свай и расстояния между ними.
4. При необходимости произвести забивку грунта, чтобы повысить его несущую способность.

Изготовление свай

1. Выбрать оптимальный диаметр сваи в зависимости от грунта и нагрузки на фундамент.
2. При помощи буровой установки произвести забивку свай до определенной глубины.
3. После забивки свай произвести измерение их вертикальности и горизонтальности.
4. При необходимости произвести укрепление свай, например, заливкой бетоном внутрь сваи.

Изготовление ленточных элементов

1. Определить размеры и форму ленточных элементов, учитывая нагрузки на фундамент.
2. При помощи опалубки произвести заливку бетона для создания ленточных элементов.
3. После заливки произвести контроль горизонтальности и вертикальности ленточных элементов.
4. После достижения необходимой прочности бетона произвести демонтаж опалубки.
