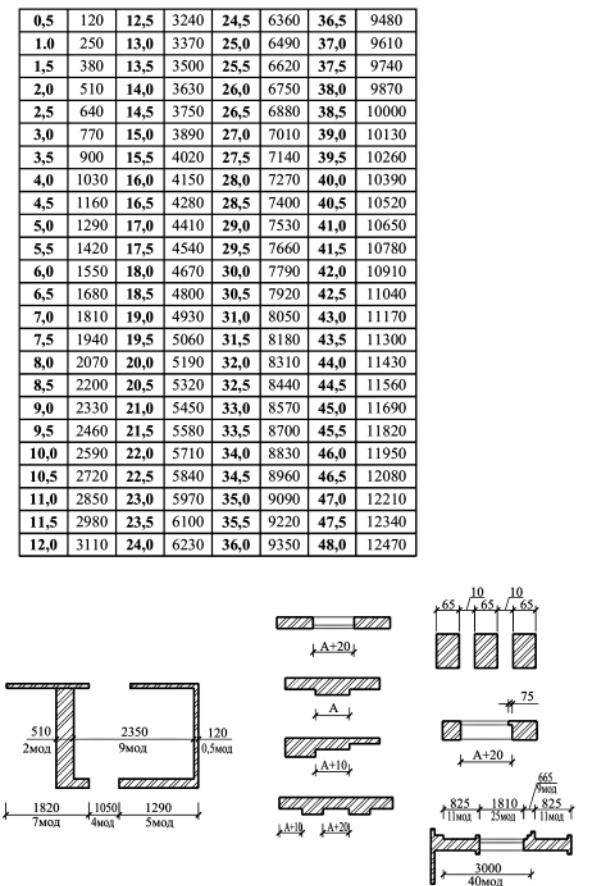

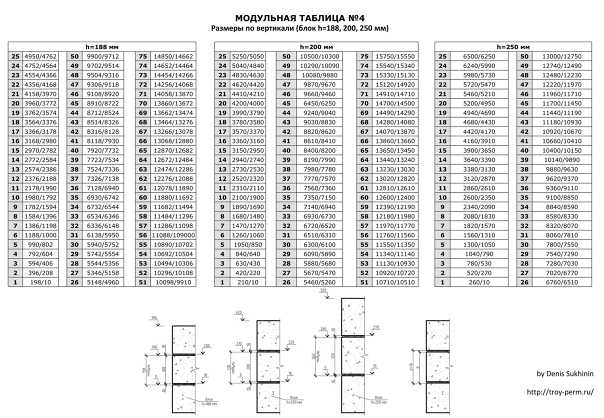

Таблицы размеров кирпичей

Основные правила кладки кирпича

Какими бы ни были важными качество материала и правильно приготовленный раствор, все же они не могут полностью гарантировать, что стена будет прочной и надежной. Ведь ее надежность напрямую зависит еще и от соблюдения нескольких технологических правил укладки:

• каждый уложенный ряд должен иметь ровную горизонталь;
• каждый уложенный кирпич должен лежать на 2-х кирпичах нижнего ряда;
• кладка не должна иметь даже малейших вертикальных деформаций своей поверхности.

Несоблюдение хотя бы одного из этих правил чревато появлением трещин в стене или даже ее деформацией.
В будущем эти дефекты способны привести к частичному (а при определенных обстоятельствах – и к полному) разрушению стены.

Происходит это потому, что в выгнанной стене неизбежно присутствуют точки сильного напряжения. Но при правильно выполненной кладке они по поверхности стены благополучно “сползают” в землю, не нанося ей серьезных повреждений.

Но если в стене есть где-нибудь деформация горизонтали, то маршрут “сползания” меняется, и в результате образуются трещины, причем проходят они не только по укладочным швам, но и непосредственно через тело кирпичей, разрывая его на 2 части.

Чтобы этого не случилось, ряды должны быть уложены строго перпендикулярно к маршруту движения будущей нагрузки. Для этого нужно постоянно контролировать их ровность укладки, используя все возможные способы: порядовки, натянутый шнур и строительный уровень.

Способы укладки кирпичей: 1 – укладка в один кирпич, 2 – кладка в три четверти кирпича, 4,5 – кладка в полкирпича, 6 – кладка “в замок”.

Очень важно, чтобы боковые грани укладываемых верхних кирпичей располагались строго параллельно к уже уложенным нижним. В этом случае нижние будут частично гасить напряжение, возникающие в верхних

Несоблюдение этого правила приводит к тому, что уложенные снизу кирпичи, не только не гасят возникающее напряжение, но еще и усиливают его. Такая стена моментально возьмется трещинами и быстро разрушиться.

Еще один часто встречающийся дефект – выпирающая внутрь или наружу вертикаль. Хуже всего то, что такое выпирание грозит обвалом всей кладки, при этом устранить его с помощью стальных обручей удается очень редко. Гораздо чаще в этом случае приходится разбирать стену и переделывать всю работу, тратя понапрасну время и увеличивая расход материалов.

Выполняя кладку, нужно обязательно следить, чтобы расшивочные швы в соседних рядах были смещены минимум на 1\4, а еще лучше – на полкирпича. Дело в том, что швы – это ахиллесова пята всей кладки, поскольку кирпич как строительный материал – достаточно прочный, а используемый для его укладки раствор в этом отношении значительно ему уступает. В зависимости от толщины швов, количество раствора в кладке составляет от 10% до 12%, а в кладке пустотелого кирпича это соотношение еще больше. Поэтому если не соблюдать правила перевязки швов, то кладка из монолита превратится в уложенные друг на друга ряды кирпичей.

Стена в один кирпич. Пошаговая инструкция

Технология кладки выглядит следующим образом:

1. Вначале надо убедиться, что основание первого ряда достаточно ровное. Небольшие неровности можно выровнять кладочным раствором первого горизонтального шва. Большие — цементной стяжкой.
2. Выкладывают всухую первый ряд, используя при раскладке шаблон вертикального шва между соседними кирпичами. При необходимости немного уменьшают или увеличивают зазоры швов, чтобы добиться заполнения ряда целыми кирпичами. А при невозможности этого, определяют размер «доли» (подрезанного кирпича) и ее оптимального расположения. Если это стена под штукатурку, то расположение и размер доли не принципиален. Отмечают на основании положение вертикальных швов первого ряда.
3. Первые кирпичи укладывают в углах, соблюдая уровни по всем плоскостям и относительно друг друга.
4. Устанавливают порядовки. При кладке внутренней стены — по углам с двух сторон. При возведении отдельного сооружения — по углам всего периметра. Выравнивают их по вертикальному уровню. Порядовка для одинарного кирпича — это рейка с шагом делений в 77 мм (высота кирпича плюс горизонтальный шов).
5. Между порядовками натягивают шнур-причалку. И еще раз проверяют уровень в горизонтальной плоскости. Провисание шнура корректируют с помощью маяков.
6. Выкладывают первый ряд, контролируя совпадение вертикальных швов с отметками на основании. Для этого кельмой накладывают раствор, разравнивают его под постель. Часть раствора прижимают к тычку углового, а в последующем — предыдущего кирпича. Берут кирпич, кладут его на раствор, и скользящим движением прижимают к кельме, удерживающей раствор на тычке. Достают из шва кельму, и окончательно выравнивают кирпич по причалке, убирая излишки раствора.
7. Следующие ряды кладут в соответствии с выбранным видом перевязки, соблюдая смещение продольных и поперечных швов.

Кирпичная стена в классической спальне

Кирпичная стена в спальне — отличная идея для людей, ищущих классические, но оригинальные решения. У такой стены может стоять массивная кровать, благодаря чему вы получите эффект дворцового интерьера.

Кирпичная стена в спальне должна сочетаться, например, с аксессуарами и стенами темно-синего и золотого цветов, а также голубого и серого. Они будут красиво сочетаться с красным цветом кирпича, внося в интерьер впечатление порядка и умиротворения.

Помните, что стена должна составлять единое целое со всей спальней, и прежде всего с изголовьем

Очень важно соблюдать правильные пропорции. Спальня должна быть местом отдыха, оазисом покоя. Мы также можем гарантировать это спокойствие за счет правильного обустройства комнаты

Кирпич — довольно сильный и смелый декоративный акцент. Он наверняка отлично впишется в спальню всех, кто обладает сильным характером и делает ставку на нестандартные решения

Мы также можем гарантировать это спокойствие за счет правильного обустройства комнаты. Кирпич — довольно сильный и смелый декоративный акцент. Он наверняка отлично впишется в спальню всех, кто обладает сильным характером и делает ставку на нестандартные решения.

Кладка прямых стен при однорядной перевязке швов.

При возведении по однорядной перевязке прямых участков стен, имеющих по толщине нечётное число полукирпичей, например 1,5 кирпича (рис.1):

• первую наружную версту 1-го ряда укладывают — тычковыми кирпичами;
• вторую — ложковыми рядами.
• Схема кладки стен в 1,5 кирпича при однорядной цепной системе перевязки швов показана на рис.1.
  • 1-ый ряд начинают с укладки тычковых кирпичей по всей ширине стены;
  • во 2-ом ряду верстовые кирпичи кладут — ложковыми рядами;
  • забутовку ведут — тычковыми рядами.

  При кладке стен, имеющих по толщине чётное число полукирпичей, например 2 кирпича (рис.2):Схема кладки стен в 2 кирпича при однорядной цепной системе перевязки швов показана на рис.2.

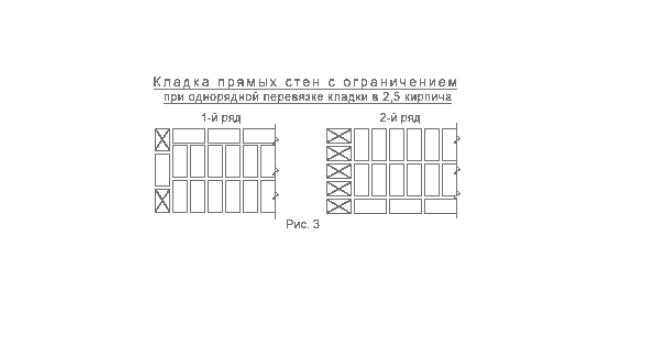

При кладке стен большей толщины (рис.3):

• в верстовых рядах во 2-ом ряду над тычковыми рядами — кладут ложковые ряды;
• а над ложками — тычковые ряды;
• забутовку во всех рядах выполняют — тычковыми рядами.

Схема кладки стен в 2,5 кирпича при однорядной цепной системе перевязки швов показана на рис.3.

Кладка вертикальных ограничений при однорядной перевязке швов.

Кладку вертикальных ограничений — ровный обрез стены по вертикальной плоскости, получают, укладывая в начале стены трёхчетвертки (3/4 кирпича).

При возведении стены в 0,5 кирпича в её начале ставят через один ряд половинки. Для закладки вертикального ограничения стены в 1 кирпич в ложковом ряду в начале её располагают в продольном направлении две трёхчетвертки, а тычковом ряду — как обычно, целый кирпич.

На рис.1 изображено вертикальное ограничение стены толщиной в 1,5 кирпича:

• в тычковом ряду в начале стены в углах располагают трёхчетвертки — в поперечном направлении;
• в ложковом — три трёхчетвертки — в продольном направлении стены.

На рис.2 показана кладка вертикального ограничения стены в 2 кирпича, а на рис.3 показана кладка вертикального ограничения стены толщиной в 2,5 кирпича.

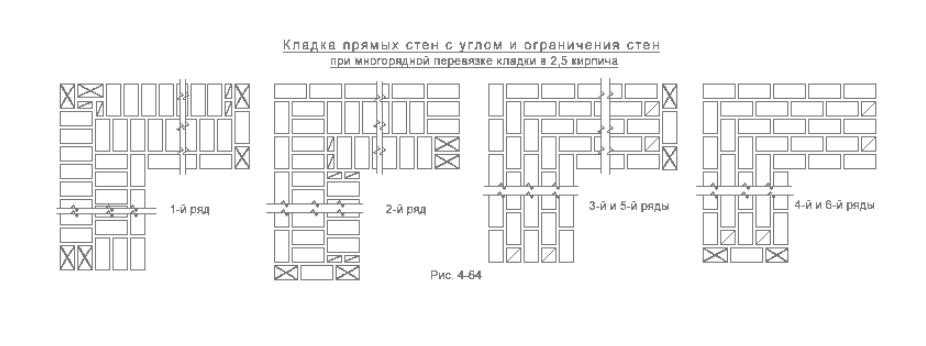

Кладка прямых стен при многорядной перевязке швов.

При кладке ограничений стен или торцов стен по многорядной системе перевязки швов первый ряд выкладывают как при однорядной системе — тычковыми рядами наружной версты.

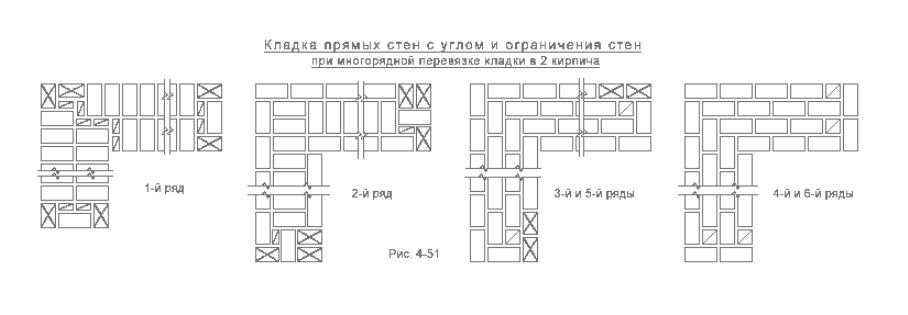

При толщине стены, кратной целому кирпичу (рис.4-25 и рис.4-51) во 2-ом ряду:

• наружную и внутреннюю вёрсты выкладывают — ложковыми рядами,
• а забутовку — тычковыми рядами.

Схема кладки стен в 1 кирпич при многорядной системе перевязки швов показана на рис.4-

Схема кладки стен в 2 кирпича при многорядной системе перевязки швов показана на рис.4-51.

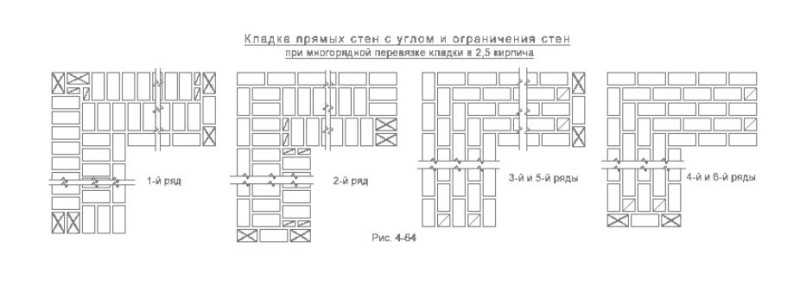

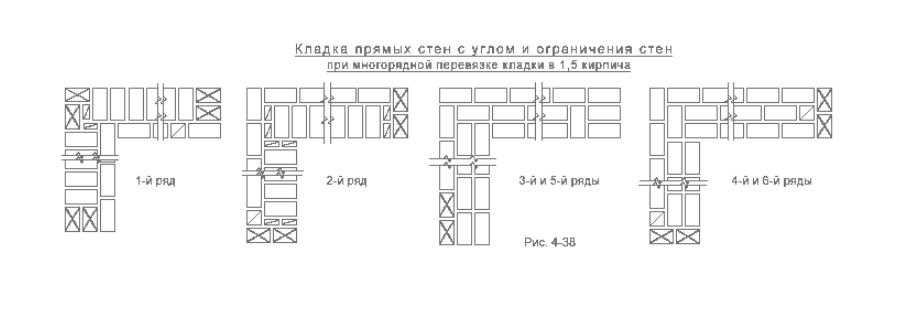

При толщине стены, кратной нечётному числу кирпичей (рис.4-38 и рис.4-64):

• 1-ый ряд выкладывают тычковыми рядами — на фасад, а ложковыми рядами — в внутрь помещения;
• 2-ой ряд наоборот — ложковыми рядами — на фасад, а тычковыми рядами — в внутрь помещения.

Схема кладки стен в 1,5 кирпича при многорядной системе перевязки швов показана на рис.4-38.

Схема кладки стен в 2,5 кирпича при многорядной системе перевязки швов показана на рис.4-64.

Последующие 3-ий…6-ой ряды выкладывают только ложковыми рядами с перевязкой вертикальных поперечных швов на половину или четверть кирпича.

При кладке малонагруженных стен на участках под окнами при заполнении каркасных стен ДОПУСКАЕТСЯ использовать в забутке половняка и кирпичного боя.

Кладка вертикальных ограничений стен при многорядной перевязке швов.

Вертикальное ограничение стены получают, выкладывая первые два ряда с применением трёхчетверток в начале 1-го и 2-го рядов.

В остальных ложковых рядах неполномерные кирпичи у ограничений чередуют с целыми, кирпич раскладывают так, чтобы ложки перекрывали друг друга на полкирпича. Примеры перевязок в местах ограничений стен показаны на рис.4-25… рис.4-64 выше.

Ознакомится с расшивкой швов в кирпичной кладки можно тут

Технологические особенности кирпичной конструкции

Для создания качественной аккуратной кладки существует ряд стандартов ГОСТ, согласно которым должны проводиться подобные работы. Монтаж должен осуществляться профессиональными каменщиками, которые будут действовать строго согласно проекту и не нарушать требования ГОСТ.

Создание любых строительных объектов регламентируется соответствующими СНиПами, а также выполняется в определенном порядке: проектирование, разметка, монтаж. Если строится здание в два или более этажей, сначала осуществляется выгонка первого яруса, поверх которого настилается перекрытие. Потом возводят прочие внутренние стены, которые можно дополнительно армировать.

В работе допустимо использовать только исправный инструмент соответствующего назначения с соблюдением необходимых мер безопасности. Для выполнения кладки на высоте требуется устанавливать устойчивые леса и прочные ремни.

Нанимаемые каменщики должны иметь удостоверения стропальщиков и налаженную связь для продуктивной деятельности. Не допускается присутствие на строительном объекте посторонних лиц, лишних материалов, техники или иных факторов, препятствующих нормальному процессу монтажа.

Как надо выполнять кирпичную кладку?

Кирпич — унифицированный стройматериал, который используют в строительстве много лет. Самый востребованный — одинарный, с размерами 250Х120Х65 мм. При застройках используют и утолщенные модульные кирпичи, у них размеры немного отличаются и составляют 250Х120Х88 мм. Такие показатели, как длина и ширина, являются для разных типов кирпичей одинаковыми. Базовым размером считается длина 250 мм. Для того чтобы рассчитать толщину кладки, отталкиваться следует именно от него.

Приемы кирпичной кладки.

Кладка, которая у строителей называется в 1 кирпич, толщину имеет 250 мм. Кирпичи в такой кладке не будут укладываться один рядом с другим. При данном способе укладки стена не будет устойчивой. Отдельные элементы в ней будут удерживаться лишь за счет раствора, чьей связывающей силы может оказаться недостаточно. Проводится кладка в соответствии с определенными правилами. Среди них обеспечение правильной перевязки для соединительных швов, которые располагаются вертикально. Надо следить, чтобы кирпичи верхнего ряда перекрывали вертикальные соединительные швы между кирпичами в нижнем ряду. При перевязке не только усиливается крепость стен, но и нагрузки распределяются равномернее.

При выполнении кладки в 1 кирпич можно обращать наружу и тычковую, и ложковую стороны кирпичей. Если сравнить со стенами в полкирпича или в четверть кирпича, они не будут настолько же прочными. Строительство получается не особенно экономичным, материала будет израсходовано больше, да и раствора уйдет очень много.

В основном такую кладку используют для несущих стен. Для других можно выбрать кладку в полтора или в два кирпича. С точки зрения сбережения тепла выполненные таким образом строения обладают большей инерционностью.

Типы перевязки

Наиболее распространенная система перевязки:

1. многорядная;
2. цепная (однорядная).

Однорядная перевязка подразумевает монтаж камня над вертикально расположенными швами, перемещение поперечных швов и чередование ложкового и тычкового методов. Чтобы воспользоваться однорядной технологией перевязки, необходимо заранее подготовить большое количество рубленых камней. При рубке часть материала становится непригодной к использованию, поэтому цепную перевязку считают наиболее затратным методом, несмотря на высокую прочностью и надежность возведенных стен.

Многорядная перевязка предполагает монтаж 4-6 ложковых рядов. Между собой их связывают одной тычковой линией из камня. Короткие кирпичи размещают отдельно либо комбинируют с ложковым способом кладки. Пятирядная технология имеет одну отличительную черту: перекрытие вертикальных поперечных швов осуществляется на 4 ряду половинками кирпича, а швы 5 и 6 ряда закрываются четвертинкой камня.

Многорядная технология имеет несколько преимуществ:

• в процессе строительства используется практически весь материал;
• монтаж осуществляется быстро;
• улучшаются теплоизоляционные характеристики здания.

Перевязка швов в нескольких рядах одновременно имеет следующие недостатки:

1. при установке столбов технологию применить невозможно;
2. в сравнении с цепной перевязкой, многорядный способ обеспечивают меньшую прочность зданию.

Чтобы качественно провести кладочные работы, потребуются:

• правила;
• обломки кирпича;
• отвес;
• рулетка до 30 м;
• совковые или штыковые лопаты;
• железные емкости;
• мастерки.

Для приготовления раствора использую песок, цемент, воду и различные укрепляющие добавки.

Особенности проведения

Перед перевязкой швов необходимо правильно подготовить рабочую смесь, заготовить куски кирпича и провести расшивку шва. В местах, где пересекаются стены и примыкания, для устройства столбов и простенков используют неполномерные кирпичи (1/4, 3/4 и 1/2 камня). Перевязку проводят материалом с отбитыми углами или другими дефектами. Чтобы правильно перевязать кладку, необходимо знать, как обрубить кирпич. При отсутствии опыта у строителя риск раскола материала в самом неподходящем месте довольно высок.

Алгоритм обрубки:

1. заранее сделать заготовку 3-4 реек, длина которых с совпадает с длиной неполномерного кирпича;
2. после того, как заготовку приложили к камню, острием кирки на длинной стороне кирпича чертят линии;
3. насечки аккуратно делают на обеих сторонах камня;
4. на куски необходимой длины кирпич раскалывается резким ударом.

При ударе острие кирки должно направляться перпендикулярно материалу. В противном случае у кирпича будет косая торцевая часть. Если необходимо расколоть кирпич вдоль, то по нему наносят несколько легких ударов (по каждой из 4 плоскостей). Начиная с торца более сильные удары наносят по линиям, образовавшимся в результате простукивания камня молотком.

Чтобы создать плотную кладку, нужно правильно приготовить раствор. Основные требования:

• толщина смеси на стыке — не более 2,5 см;
• глубина шва при укладке впритык — не более 10 мм;
• ширина для тычкового способа — 2,2 см, для ложкового — около 10 см.

Чтобы повысить пластичность смеси, в нее можно добавить пластификатор. Раствор с ним расслаивается медленнее, пористая поверхность не теряет влаги, поэтому затвердевать состав будет быстро. Расшивка швов преследует 2 основных функции:

1. дополнительное уплотнение стен;
2. придание им рельефа.

Швы можно делать любой формы: выпуклые, вогнутые, закругленные, треугольные или прямоугольные. Расшивку делают до того, как смесь полностью затвердела. Обработанную поверхность протирают щеткой или тряпкой. Вертикальные и горизонтальные стыки расшивают последовательно.

Рассчитываем количество кирпичей в 1м2 в зависимости от вида и размера

При использовании в расчетах параметров шва, это будет выглядеть так:

• красный обычный кирпич – 54 шт.;
• облицовочный стандартный – 85 шт.;
• лицевой крупный кирпич – около 14 шт.

Можно заметить, что вычисления просты и легки, нужно только знать параметры сооружения и размеры кирпича.

Далее следует выбрать нужное значение из списка или таблицы и умножить его на предварительно рассчитанную площадь стен. Так находится нужное количество кирпича на возведение здания. Следует учитывать, что объем бракованного кирпича составляет обычно 5-7% от общего объема товара. Поэтому приобретать строительный материал лучше всего с запасом.

Простенки

Простенки шириной до 1 м выкладывают по трехрядной системе перевязки ( Рис. 3 ), а шириной более 1 м (4 кирпичей) можно выкладывать и по многорядной системе. При трехрядной системе перевязки для образования в простенках четвертей (выступов из кирпича в сторону проема) в первом тычковом ряду укладывают четвертки, а в ложковых рядах — половинки.

Рис. 3. Трехрядная система перевязки при кладке простенков сечением: а — 2 х 3 кирпича; б — 2 х 3 1 /₂ кирпича

В откосах дверных и оконных проемов закладывают деревянные просмоленные пробки, равные размерам кирпича, для крепления оконных и дверных блоков, которые располагают на 0,3 м от низа и верха проема в плоскости откоса. Во время работы по возведению стен необходимо следить, чтобы горизонтальные и вертикальные швы были хорошо (полностью) заполнены раствором. Нельзя допускать пустошовки в вертикальных швах в теле кладки, что ослабляет ее, снижает долговечность. По ходу кладки регулярно проверяют перевязку и швы кладки, вертикальность, горизонтальность и прямолинейность поверхностей и углов, их качество (рисунок и расшивку швов, подбор кирпича для наружной версты неоштукатуриваемой кладки с ровными кромками и углами).

Кладка стены с углами (П-образной стены)

1. Планирование стены

Определите форму стены и установите маячную линию для фасадной стены. Затем по правилам для прямой стены выложите всухую лицевой ряд для этой части стены. Положите временно угловые кирпичи под прямыми углами к фасадной части стены, пользуясь стальным угольником.

Так же, как и при устройстве фундамента, установите угловые шаблоны в углах и на концах стены, затем натяните шнур вровень с кромкой кирпичей лицевого ряда и два шнура под прямым углом к нему. Проверьте отвесом точки пересечения шнуров, которые должны находиться точно в местах, которые будут углами. При необходимости откорректируйте положение шнуров. Затем с помощью отвеса определите на шнурах точки углов стены и краев фундамента, которые должны выступать за край Стены на половину ее ширины, и отметьте их мелом или цветной ниткой. Уложите всухую ряд кирпичей боковых частей стены с точными зазорами между кирпичами (выше). Затем снимите шнуры и отметьте на грунте линию копки траншеи, посыпая песок вдоль шнуров. Отметьте положение шнуров на шаблонах и снимите шнуры.

2. Разметка фундамента

Выкопайте траншею и уложите в нее бетон так, чтобы его поверхность была на 100 мм ниже уровня грунта. Оставьте бетон для затвердения на ночь, затем снова натяните шнуры на шаблоны и с помощью отвеса отметьте на фундаменте углы (ниже) и концы стены. Натрите мелом шнур и отбейте линии между отмеченными точками, по которым будете выкладывать ряды наружной версты.

3. Кладка угла

Уложите на фундамент полосы раствора в одном из углов вровень с меловыми линиями. Положите кирпич А (ниже) в угол, затем нанесите раствор на торец кирпича В и положите его под прямым углом к кирпичу А (пользуйтесь стальным угольником). Положите еще четыре кирпича в порядке С, D, Е и F, проверяя их положение относительно меловой линии уровнем.

4. Кладка внутреннего верстового ряда

Положите полосы раствора рядом с наружным рядом кирпичей и уложите первые три кирпича внутреннего ряда (ниже) на достаточном расстоянии от кирпичей лицевого ряда, чтобы они хорошо перекрывались тычковыми кирпичами последнего ряда. Кирпичи внутреннего ряда должны располагаться параллельно кирпичам внешнего ряда и также образовывать прямой угол. Высоту кирпичей проверяйте порядовкой.

5. Завершение кладки углов

При кладке угла одновреыенно устанавливайте кирпичи наружного и внутреннего рядов. Сложите таких образом ступенчатый угол из пяти рядов. Затем сложите угол на протнвоположноы конце стены, а также торцы или, если стена будет только с одних углом, сложите только торцы. Натяните шнур между углами или между углом и торцом стены и положите кирпичи по шнуру. Если вы собрались строить стену высотой более пяти рядов, снова сложите углы и торцы, затем укладывайте ряды кирпича между ними, пока не достигнете нужной высоты.

6. Кладка последнего ряда кирпичей

Уложите всухую кирпичи верхнего ряда, начиная от фронтального угла. Если нужно, расколите один кирпич вдоль. Уложите этот ряд на раствор так же, как и для стены без углов. Расколотый кирпич поставьте возле третьего или четвертого кирпича от края. Затем положите на ребро кирпичи боковых частей стены, как показано внизу. По окончании кладки накройте стену пленкой и выдержите раствор несколько недель. Затем удалите с кирпичей выцвет и следы раствора.

В каких случаях применяется?

На сегодняшний день технологический процесс кладки толщиной в 1/2 кирпича почти не изменился. Выполняется она таким образом, что лицевая сторона состоит из ложковых кирпичных граней. Выкладка выполняется просто – на растворную смесь в один ряд укладывается кирпичный камень. Выводят ряды в шахматном порядке, чтобы вертикально расположенные швы не создавали единую линию.

Кирпичная кладка в полкирпича выдерживает вес, создаваемый навесными предметами, но несущей стеной не считается.

Возводят такие стенки в определенных случаях:

• для разграничения комнат в помещении. Кладка в половину кирпичного камня формирует прочную стенку, защищающую от посторонних шумов;
• по такой схеме строятся сооружения вспомогательного характера – сараи, беседки, угольные бункеры и т. п.;
• в полкирпича возводят различные ограждающие конструкции;
• применяют данный способ укладки для облицовки фасадных стен.

Приготовление раствора

Перед началом кладочных работ приготовляют раствор, которым сцепляют каждый слой кирпичей.

Материалы для раствора:

1. Цемент.
2. Песок.
3. Известь или пластификатор.

Виды раствора:

• Цементно-песчаный.
• Известково-песчаный.

Марки раствора, в зависимости от пропорций:

1. М-25 – пропорция 5:1;
2. М-50 – пропорция 4:1;
3. М75 – пропорция 3:1.

Наиболее распространённая в строительстве домов марка М-25. Другие марки применяют в строительстве фундаментов, цоколей и других элементов, выдерживающих высокие нагрузки.

Приготовление цементно-песчаного раствора марки М-25:

• Цемент 1 часть.
• Песок 5 частей. Следует выбирать мелкий карьерный или речной песок без примесей грунта, остатков травы и глины. Если чистота недостаточна, то его просеивают через мелкоячеистое сито.
• Вода приблизительно 1,4 части. Зависит от влажности песка и качества цемента. Воду в процессе замеса добавлять или уменьшать.

Сухие компоненты закладывают в бетономешалку или корыто для замеса. Тщательно перемешивают в сухом состоянии. Заливают около двух третей воды и продолжают смешивать, следя, чтобы не оставалось комков. По ходу определяют густоту и подливают воду до нужной консистенции.

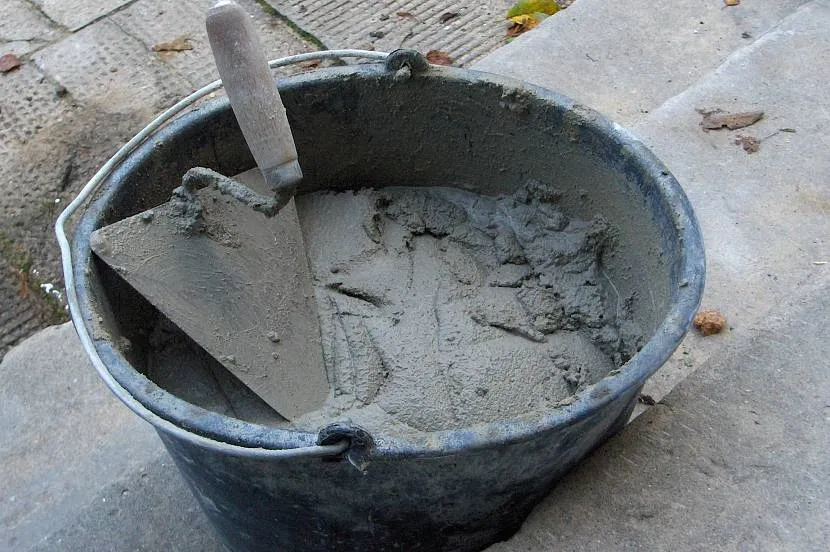

Готовый цементно-песчаный раствор Источник betonws.ru

Пропорции цементно-известкового раствора:

• цемент 1 часть;
• песок 4,5 части;
• известь 0,5 части;
• вода 1,4 части.

Известь добавляют, чтобы увеличить время застывания раствора. Иногда, вместо извести добавляют синтетические пластификаторы.

Готовую смесь перемещают в бадью или ведро и подают на стену. Раствор периодически подмешивают, избегая преждевременного затвердевания.

После всех подготовительных операций приступают непосредственно к кирпичной кладке.
